Pripojenie k internetu Sie cez modem Dial up

Pripojenie k internetu

Sieť cez modem Dial up ISDN DSL ADSL

Pripojenie cez modem • Pripojenie ku internetu prostredníctvom rôznych druhov modemov ( Dial Up, ISDN, x. DSL, Cable modem, Optic modem ) • Slovo modem vzniklo zo skrátenia a zloženia slov modulátor a demodulátor • Delíme ich na analógové a digitálne modemy • pomocou modemu realizácia pripojenia miestnej siete LAN na veľké siete WAN

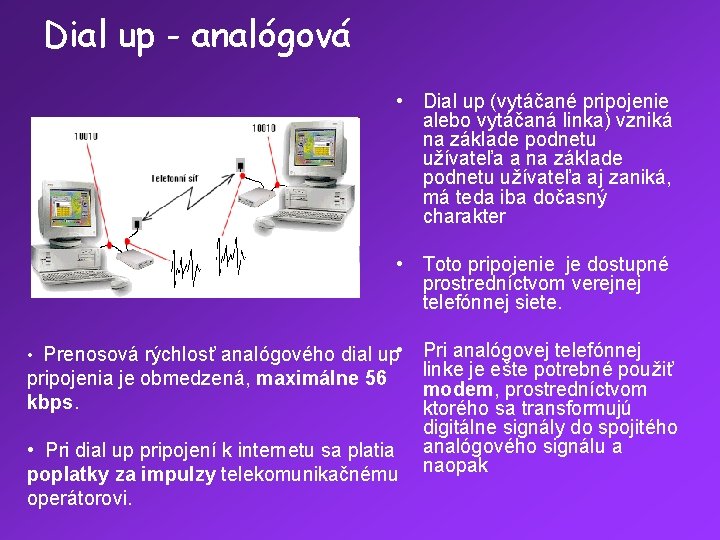

Dial up - analógová • Dial up (vytáčané pripojenie alebo vytáčaná linka) vzniká na základe podnetu užívateľa aj zaniká, má teda iba dočasný charakter • Toto pripojenie je dostupné prostredníctvom verejnej telefónnej siete. • Prenosová rýchlosť analógového dial up • pripojenia je obmedzená, maximálne 56 kbps. • Pri dial up pripojení k internetu sa platia poplatky za impulzy telekomunikačnému operátorovi. Pri analógovej telefónnej linke je ešte potrebné použiť modem, prostredníctvom ktorého sa transformujú digitálne signály do spojitého analógového signálu a naopak

• patrí medzi najlacnejšie spôsoby pripojenia • je výbornou voľbou pre užívateľov s nižšími nárokmi • je vhodný pre klientov, ktorí chcete využívať internet do 15 minút denne • prenosová rýchlosť analóg. dial up pripojenia je obmedzená, maximálne 56 kbps.

Dial up - analógová • nevýhoda analógových modemov je zdĺhavé, niekedy až desiatok sekúnd trvajúce nadviazanie kontaktu s druhým modemom na začiatku spojenia. • Nie je možné súčasne telefonovať a zároveň používať prístup na internet • Toto pripojenie bolo vhodné pre bežných užívateľov, pre využívanie základných internetových služieb (prezeranie www stránok, e-mail, internet banking. . . ) tam, kde iná sieť nebola prístupná • využitie prenajatej linky, ktorá je 24 hod. vyhradená pre tento (a len pre tento!) účel - Poplatky za prenajaté linky sú pomerne vysoké - potreba 2 ks Base Band modemov na obidva konce linky - Base Band modemy pracujú do rýchlosti až 2 Mb/s - lacnejší a rýchlejší spôsob pripojenia siete ako cez Dial Up.

Cena sa skladá z dvoch položiek: • 1. mesačný poplatok za telefón, resp. bežnú hlasovú službu (napr. ST Standard, ST Pohoda. . . ) • 2. poplatok za samotné internetové pripojenie, platí sa za každú sekundu

ISDN Integrated Services Digital Network • Digitálna sieť integrovaných služieb • Dial up - ISDN - Je tiež vytáčané pripojenie. Rozdiel oproti analógovému dial up pripojeniu je v tom, že prenos údajov cez telefónnu sieť prebieha plne digitálne, čo umožňuje väčšie prenosové rýchlosti - 64 kbps alebo 128 kbps. Pri takejto digitálnej ISDN linke je nutné ešte použiť ISDN adaptér. • Toto pripojenie je vhodné pre bežných užívateľov a malé firmy. Okrem základných internetových služieb je toto pripojenie postačujúce aj pre náročnejšie internetové služby, ako je napr. telefonovanie cez internet. . .

ISDN - sieť, ktorá umožňuje súčasný prenos viacerých dát, či už dát v pravom slova zmysle (súborov, obrázkov, videa, textu, . . . ) alebo dát ako digitalizovaného hlasu. • Pripojenie k ISDN je v zásade dvojakého druhu: • základné pripojenie je pripojenie pomocou dvoch Bkanálov a jedného kanálu D (celková rýchlosť 144 kb/s) • primárne pripojenie - 30 B-kanálov a 1 D kanál (celková rýchlosť - 2 Mb/s)

ISDN - účastnícke prípojky Účastnícke prípojky sa predávajú v dvoch variantoch: a) Základný prístup euro. ISDN označovaný tiež ako BRA (Basic Rate Access), obsahuje dva samostatné 64 kb/s B kanály a jeden 16 kb/s D kanál. B-kanály prenášajú používateľské dáta a hlas. D-kanál je služobný, určený na prenos signalizácie. Tento prístup je tiež nazývaný BRI, 2 B+D, BA alebo S 0 b) Primárny prístup euro. ISDN označovaný aj ako PRA (Primary Rate Access), obsahuje tridsať samostatných 64 kb/s B kanálov a a jeden 64 kb/s D kanál. Najčastejšie sa používa pre pripojenie pobočkovej ústredne do verejnej telekomunikačnej siete. Tento prístup je tiež nazývaný PRI, 30 B+D, alebo S 2 M.

ISDN Možnosti pripojenia: • do bytu, resp. kancelárie - zásuvka alebo zbernica • Na túto zbernicu je možné pripojiť až 10 digitálnych zariadení (počítač s ISDN kartou, digitálny telefón, videotelefón, fax, . . . ). • Pripojenie tzv. pobočkových ústrední k primárnej prípojke - na ne je možno pripojiť množstvo ďalších zariadení (napr. server LAN alebo komunikačnú ústredňu podniku).

ISDN

ISDN

ISDN • digitálna telefónna linka a využívanie služieb ISDN • digitálny telefón + digitálny ISDN modem • Ich hlavnou výhodou je 1 -2 s doba pripojenia na linku a zaručená minimálna rýchlosť prenosu. • norma ISDN stanovuje rýchlosť toku dát v jednom kanáli určenom na prenos hovoru, textu, obrazu a dát 64 kb/s (sú tam dva kanály, označené ako kanály typu B), je aj minimálna dátová rýchlosť u týchto modemov 64 kb/s. • použitím dvoch kanálov B možno dáta prenášať až s rýchlosťou 128 kb/s, samozrejme za dvojnásobný telefónny poplatok. U takéhoto spojenia väčšinou sa platí aj za prenesený objem dát, na túto skutočnosť netreba pri návrhu zabudnúť. • Tretí kanál D, služobný kanál ISDN, ktorý má priepustnosť iba 16 kb/s sa používa na riadenie a synchronizáciu dátových kanálov B

ISDN • B-kanál pracuje rýchlosťou 64 kb/s, Dkanál 16 kb/s v základnej prípojke, 64 kb/s v prípojke primárnej. • 64 x 2 + 16 = 144 kb/s (2048 v primárnej, primárna prípojka - výhradne pripájanie ústrední)

ISDN • Koncepcia ISDN počíta aj s inými kanálmi. Uvedieme ich len pre úplnosť. • A – analógový telefónny kanál so šírkou pásma 4 k. Hz, • B – digitálny kanál s prenosovou rýchlosťou 64 kb/s prenos hlasu (s kódovaním PCM-impulzná modulácia) alebo dát, • C – digitálny kanál s prenosovou rýchlosťou 8 alebo 16 kb/s • D – digitálny kanál pre služobné účely, s prenosovú rýchlosťou 16 alebo 64 kb/s, • E – digitálny kanál s prenosovou rýchlosťou 64 kb/s pre interné potreby ISDN • H – digitálny kanál s prenosovou rýchlosťou 384, 1536 alebo 1920 kb/s.

Komunikácia dvoch PC Použitie hardverového modemu Použitie softverového modemu ( virtuálny modem )

DSL pripojenie • Technológia DSL zabezpečuje prenos hlasu a dát na tej istej telefónnej linke • To znamená, že môžete telefonovať a zároveň využívať služby internetu. • Jednotlivé signály sa šíria v rôznych frekvenčných pásmach, a tak sa navzájom neovplyvňujú. • Na prenos dát prostredníctvom technológie DSL je potrebná zložitá infraštruktúra.

DSL pripojenie • Prenos hlasu a prenos dát je tak možný v tom istom čase - užívateľ môže byť permanentne pripojený na internet a zároveň telefonovať podľa potreby. • Koncept asymetrickosti vychádza z potreby bežných užívateľov, ktorí prenášajú nepomerne viac dát smerom zo siete než naopak. • Rýchlosť prenosu dát z internetu smerom k užívateľovi – max 8 Mbit/s ako rýchlosť prenosu smerom od neho – 128 kbit/s, 192 kbit/s alebo 256 kbit/s.

DSL pripojenie Dátový tok od viacerých ADSL užívateľov je sústredený v DSLAM (Digital Subscriber Line Access Multiplexer , zabezpečuje koncentráciu DSL zákazníckych liniek) , odkiaľ majú užívatelia prístup na internet a k rôznym ďalším službám. • Prístup k službám ADSL umožňuje špeciálne zariadenie, tzv. splitter, umiestnené na strane užívateľa a naň je pripojený telefón a počítač s ADSL modemom. • Splitter slúži na oddelenie dátového toku počítača od hlasovej frekvencie • Hlasová frekvencia spolu s dátovým tokom prechádza cez telefónnu ústredňu do verejnej telefónnej siete.

B-RAS • Z ATM siete sa všetky DSLAMy pripájajú na B-RAS. Je to zariadenie s funkciou smerovača, ktoré smeruje dátové toky užívateľov na základe informácii v logine (domény v prihlasovacom mene užívateľa) siete jednotlivých poskytovateľov služieb napr. ISP.

• Treba počítať s limitujúcim faktorom, ktorým je vzdialenosť prípojky od najbližšej telefónnej ústredne. Táto vzdialenosť sa nazýva Local Loop. • Local Loop - vzdialenosť, na ktorú je možné signál prenášať , pretože po celej jej dĺžke môže dochádzať k šumu a rušeniu, ktoré tlmí prenášaný signál • Pri ADSL s rýchlosťou do 2 Mb/s sa udáva maximálna dĺžka Local Loop okolo 5 km.

Technológie x. DSL (Digital Subcriber Line): Číslicová účastnícka linka je v podstate základný prístup ISDN (ITU –T I. 431), prenosové prostredie tvorí 1 metalický pár (2 medené vodiče) o priemere jadier 0, 4 – 0, 8 mm, spôsob prenosu informácie je plneduplexný symetrický, celková rýchlosť je 160 kbit/s, preklenuteľná vzdialenosť je 5, 5 km priemere jadra 0, 5 mm, účastnícke vedenie je ukončené na digitálnej ústredni(šírka pásma 0 až 160 k. Hz, tlmenie skracuje výrazne dosah). IDSL (ISDN Digital Subcriber Line): ISDN číslicová účastnícka linka, modemy IDSL sú ISDN terminálované adaptéry komunikujúce s kompatibilnými ISDN linkovými kartami, ktoré sú umiestnené na druhom konci metalickej slučky a ukončujú tak ISDN signál nezávisle na digitálnej telefónnej ústredni, sú teda priamo pripojené do siete WAN. Prenosové parametre ako pri DSL. HDSL (High bit rate DSL): Vysokorýchlostná číslicová účastnícka linka patrí medzi najstaršie x. DSL technológie a veľa ďalších x. DSL technológii vychádza práve z HDSL. Prenosové prostredie tvoria 2 až 3 metalické páry, ale dnes poznáme aj jednopárovú verziu. Spôsob prenosu informácie je plneduplexný symetrický, prenosová rýchlosť je T 1 (1, 544 Mbit/s americká norma) alebo E 1 (2, 048 Mbit/s európska norma), preklenuteľná vzdialenosť na trojpárovom vedení o priemere jadra 0, 5 mm je 3, 7 km.

Technológie x. DSL SDSL (SIngle pair Digital Subcriber Line): Jednopárová číslicová účastnícka linka používa ako prenosové prostredie 1 metalický pár, spôsob prenosu informácie je plneduplexný symetrický 2 Mbit/s , čiže celková prenosová rýchlosť je T 1 alebo E 1 (2, 048 Mbit/s), preklenuteľná vzdialenosť priemere jadra 0, 5 mm je 3, 4 km. (šírka pásma 20 až 450 k. Hz). Je to jednopárová verzia HDSL. Ušetrenie párov a polovodičových komponentov je najväčšou výhodou oproti HDSL. V súčasnosti sa javí ako druhá najperspektívnejšia x. DSL technológia , pretože pre celý rad aplikácii je symetrickosť obrovskou výhodou. MDSL (Multirate Symetric DSL): Multirýchlostná symetrická číslicová účastnícka linka používa ako prenosové prostredie 1 metalický pár, spôsob prenosu dát je symetrický, maximálna prenosová rýchlosť je 2, 048 Mbit/s, umožňuje túto rýchlosť rozdeliť na násobky 64 kbit/S prenosových rýchlostí: 2 Mbit/s = N*M*64 kbit/s N - počet kanálov M – počet účastníkov Preklenuteľná vzdialenosť závisí od danej prenosovej rýchlosti a je pre rýchlosť 64/128 kbit/s až 8, 9 km, pre rýchlosť 2, 048 Mbit/s je 4, 5 km priemere jadra 0, 5 mm. Šírka pásma je tiež závislá od prenosovej rýchlosti. MDSL je v podstate SDSL, ale s tým, že podporuje rôzne prenosové rýchlosti.

Technológie x. DSL a. DSL (asymetric DSL): Asymetrická číslicová účastnícka linka je najrozšírenejšia z x. DSL. Prenosové prostredie tvorí 1 metalický pár, spôsob prenosu je asymetrický, čo znamená, že dáta tečúce od účastníka do siete používajú inú prenosovú rýchlosť (upstream) ako dáta tečúce zo siete k účastníkovi (downstream), preklenuteľná vzdialenosť priemere jadra 0, 5 mm je od 2, 7 – 5, 5 km v závislosti od výslednej prenosovej rýchlosti. (viď. Graf: 3) RADSL (Rate Adaptive DSL): Číslicová účastnícka linka používa ako prenosové prostredie 1 metalický pár, spôsob prenosu je možné voliť a môže byť asymetricky alebo symetricky, prenosová rýchlosť je adaptívna, čo umožňuje voľbu prenosovej rýchlosti pre poskytovanie služieb v závislosti na prenosových parametrov vedenia a vzdialenosti, rýchlostný rozsah 1 – 12 Mbit/s pre downstream , 128 kbit/s – 1 Mbit/s pre upstream. Maximálna šírka pásma je 10 MHz). VDSL (Ver high bit rate DSL): Veľmi vysoko rýchlostná číslicová účastnícka linka používa ako prenosové prostredie 1 metalický pár, spôsob prenosu je asymetrický, prenosová rýchlosť je výrazne závislá na preklenuteľnej vzdialenosti a môže byť až 55, 2 Mbit/s pre downstream , 2 Mbit/s upstream pri dosahu 20 až 300 m a použitej šírke pásma 300 k. Hz až 30 MHz.

Technológie x. DSL PDSL (Power DSL): Umožňuje pripojenie používateľov cez klasickú 220 V prípojnú energetickú sieť. Sieťová zásuvka tvorí nielen pripojenie zariadenia k zdroju elektrickej energie, ale súčasne tvorí dátovú metalickú sieť. Hromadnému nasadeniu tejto technológie v súčasnosti bráni problém s transformáciou dát do vysokonapäťových energetických sieti, diskutovaná je i otázka zdieľania rovnakej prístupovej siete. BDSL (Broadcast DSL): je určená na distribúciu väčšieho počtu televíznych kanálov, ktoré zdieľajú prenosové médium spolu s analógovou telefónnou linkou. Analógové signály sú zdigitalizované a spolu s digitálnymi TV sú podrobené kompresii. Pri použití troch subnosných frekvencii (40 k. Hz , 80 k. Hz , 1, 2 MHz ) a dĺžke prípojného vedenia je možné prenášať 40 TV kanálov.

Typy DSL pripojenia

Čo znamená skratka a. DSL? Ø Asymetric znamená, že dáta sa prenášajú v závislosti od smeru v rôznych rýchlostiach, pričom dáta k užívateľovi sa prenášajú rýchlejšie ako dáta od užívateľa Ø Digital znamená, že používaná technológia prenos dát je digitálna. Ø Subscriber znamená, že služba je poskytovaná na linke, ktorú si zákazník predplatil (objednal) a platí ju mesačným paušálom. Ø Line znamená, že služba je poskytovaná prostredníctvom telefónnej linky.

ADSL • na prenos dát sa využívajú odlišné frekvencie než na prenos hlasu • je tak možný v tom istom čase - užívateľ môže byť permanentne pripojený na internet a zároveň telefonovať podľa potreby. • ADSL technológie používajú prenos dát po drôte synchrónny rámcový protokol. Ako funguje technológia a. DSL? Prenos hlasu a dát na tej istej tel. linke hlas - 4 k. Hz dáta - 138 k. Hz - 1, 1 MHz

Rozdelenie frekvenčneho spektra prenos hlasu a dát:

• Mame k dispozicii statistiku vyuzivania jednotlivych technologii internetoveho pripojenia v ramci SR za rok 2008: • • Dial-up 5% • DSL 41% • Kabel 7% • Wifi, FWA, Wi. MAX, Satelite a ine 10% • FTTx/ Ethernet 12% • Flarion 10% • UMTS / HSDPA 15% •
