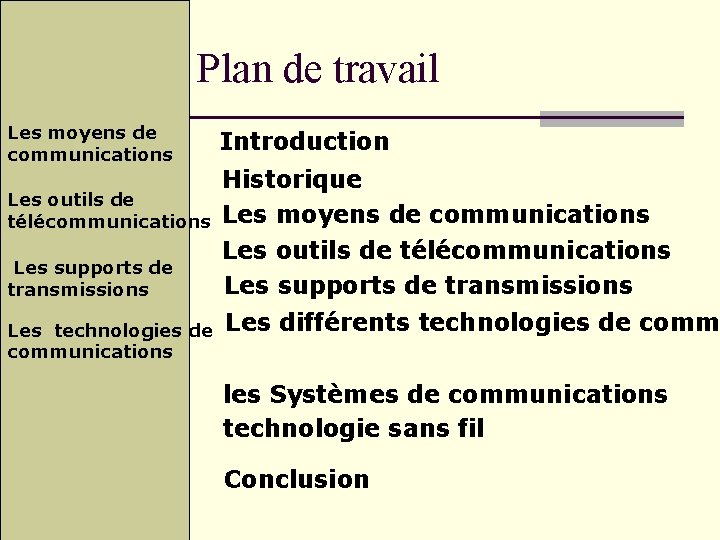

Plan de travail Les moyens de communications Les outils de télécommunications Les supports de transmissions Les technologies de communications Introduction Historique Les moyens de communications Les outils de télécommunications Les supports de transmissions Les différents technologies de comm les Systèmes de communications technologie sans fil Conclusion

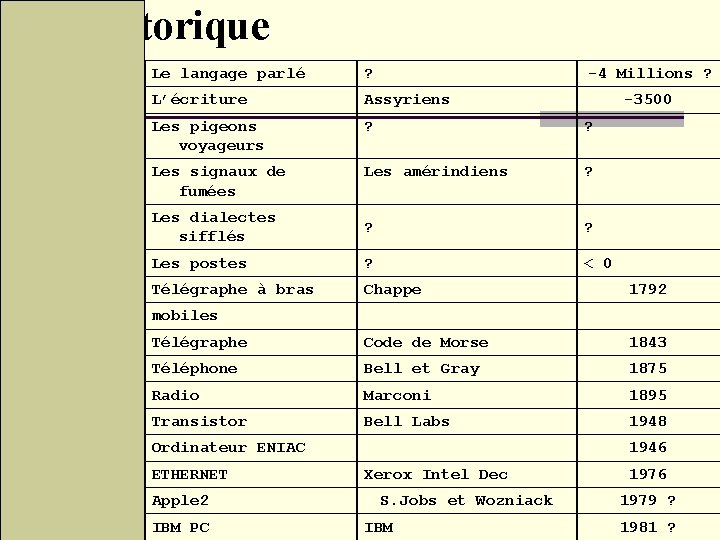

2 -Historique Le langage parlé ? -4 Millions ? L’écriture Assyriens Les pigeons voyageurs ? ? Les signaux de fumées Les amérindiens ? Les dialectes sifflés ? ? Les postes ? < 0 Télégraphe à bras Chappe 1792 Télégraphe Code de Morse 1843 Téléphone Bell et Gray 1875 Radio Marconi 1895 Transistor Bell Labs 1948 -3500 mobiles Ordinateur ENIAC ETHERNET Apple 2 IBM PC 1946 Xerox Intel Dec S. Jobs et Wozniack IBM 1976 1979 ? 1981 ?

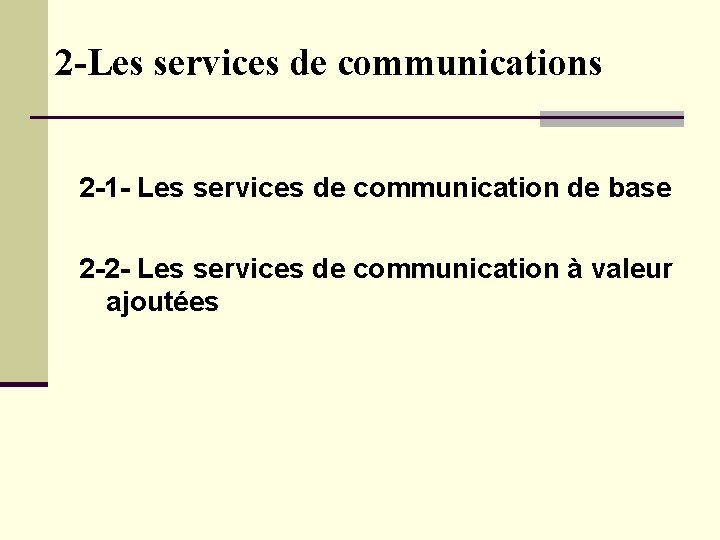

2 -Les services de communications 2 -1 - Les services de communication de base 2 -2 - Les services de communication à valeur ajoutées

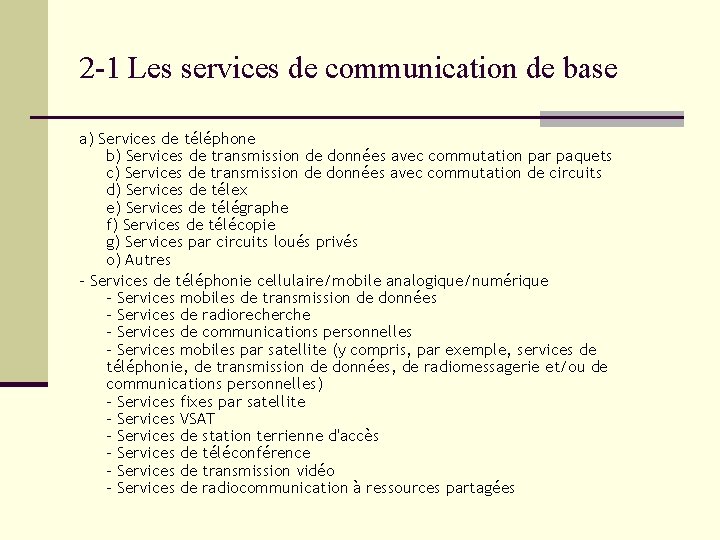

2 -1 Les services de communication de base a) Services de téléphone b) Services de transmission de données avec commutation par paquets c) Services de transmission de données avec commutation de circuits d) Services de télex e) Services de télégraphe f) Services de télécopie g) Services par circuits loués privés o) Autres - Services de téléphonie cellulaire/mobile analogique/numérique - Services mobiles de transmission de données - Services de radiorecherche - Services de communications personnelles - Services mobiles par satellite (y compris, par exemple, services de téléphonie, de transmission de données, de radiomessagerie et/ou de communications personnelles) - Services fixes par satellite - Services VSAT - Services de station terrienne d'accès - Services de téléconférence - Services de transmission vidéo - Services de radiocommunication à ressources partagées

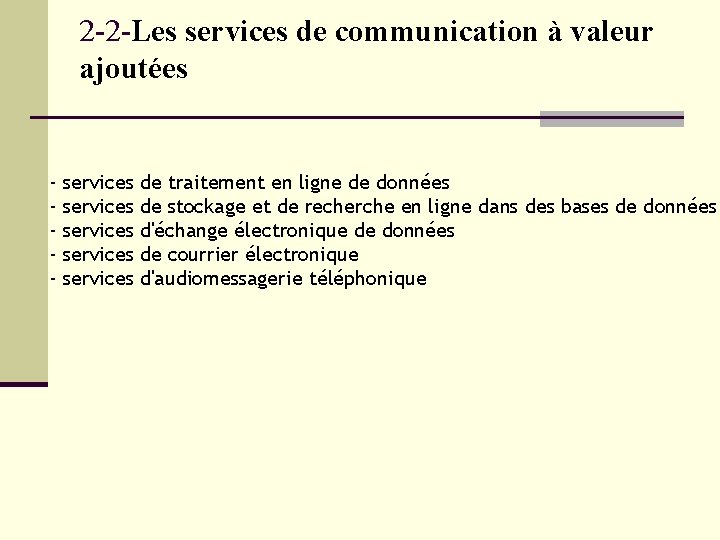

2 -2 -Les services de communication à valeur ajoutées - services services de traitement en ligne de données de stockage et de recherche en ligne dans des bases de données d'échange électronique de données de courrier électronique d'audiomessagerie téléphonique

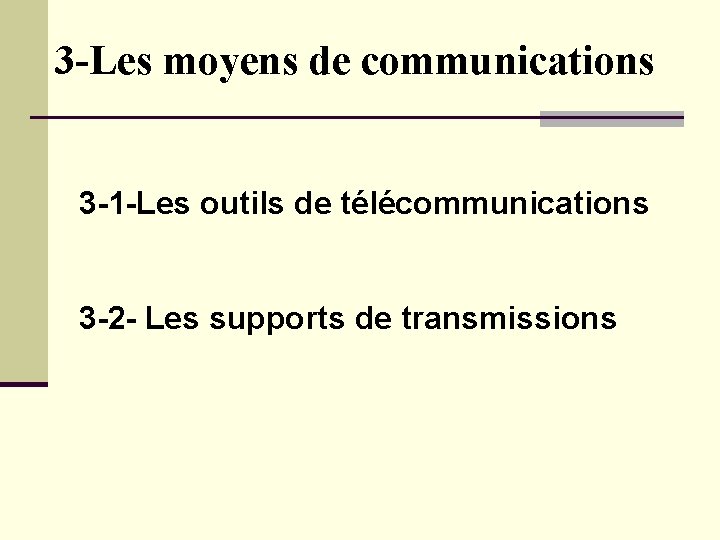

3 -Les moyens de communications 3 -1 -Les outils de télécommunications 3 -2 - Les supports de transmissions

3 -1 -Les outils de télécommunications n Lignes de télécommunication n La radio n la télévision n Les satellites n Micro ondes

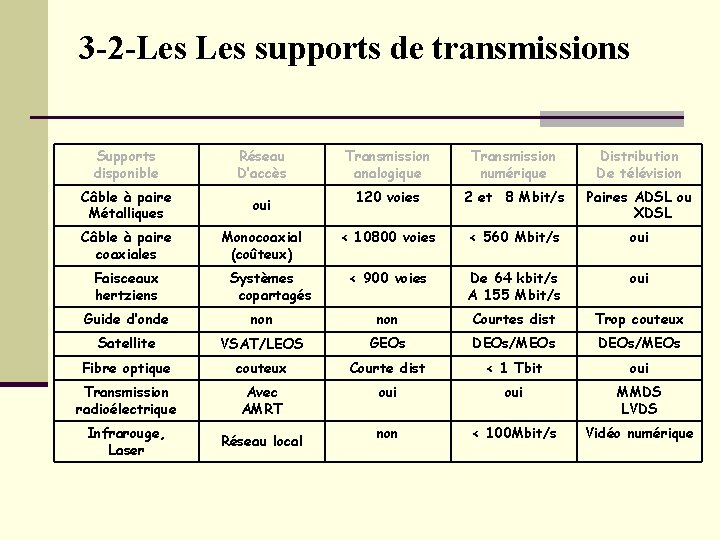

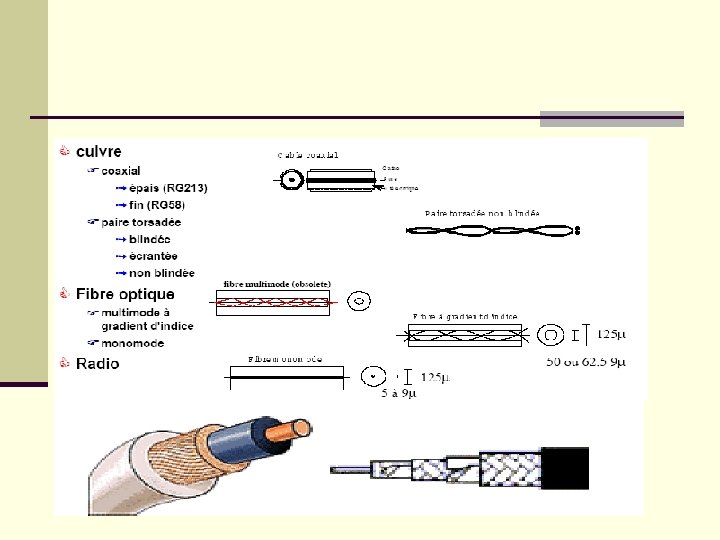

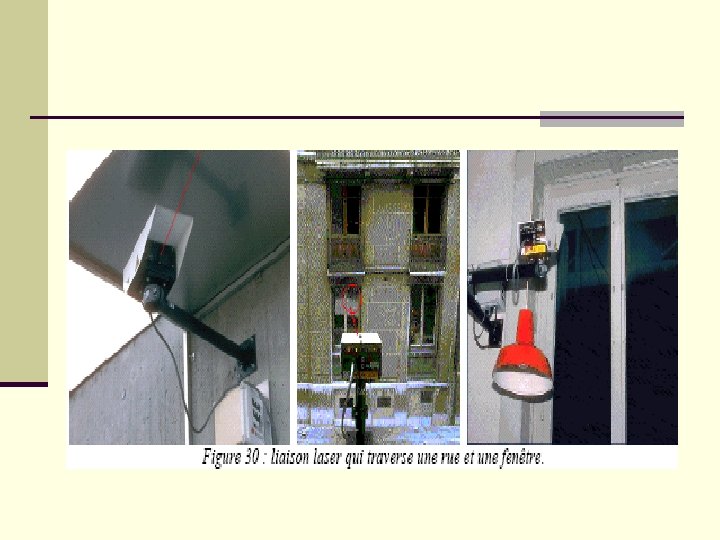

3 -2 -Les supports de transmissions Supports disponible Réseau D’accès Câble à paire Métalliques oui Câble à paire coaxiales Monocoaxial (coûteux) Faisceaux hertziens Systèmes copartagés Transmission analogique Transmission numérique Distribution De télévision 120 voies 2 et 8 Mbit/s Paires ADSL ou XDSL < 10800 voies < 560 Mbit/s oui < 900 voies De 64 kbit/s A 155 Mbit/s oui Guide d’onde non Courtes dist Trop couteux Satellite VSAT/LEOS GEOs DEOs/MEOs Fibre optique couteux Courte dist < 1 Tbit oui Transmission radioélectrique Avec AMRT oui MMDS LVDS Infrarouge, Laser Réseau local non < 100 Mbit/s Vidéo numérique

4 -Les différents technologies de communications 4 -1 -les Systèmes de communications 4 -2 -technologie sans fil

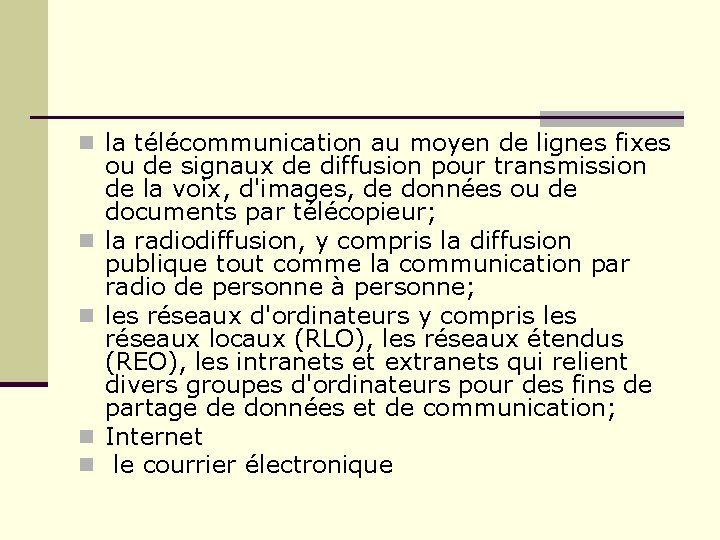

n la télécommunication au moyen de lignes fixes n n ou de signaux de diffusion pour transmission de la voix, d'images, de données ou de documents par télécopieur; la radiodiffusion, y compris la diffusion publique tout comme la communication par radio de personne à personne; les réseaux d'ordinateurs y compris les réseaux locaux (RLO), les réseaux étendus (REO), les intranets et extranets qui relient divers groupes d'ordinateurs pour des fins de partage de données et de communication; Internet le courrier électronique

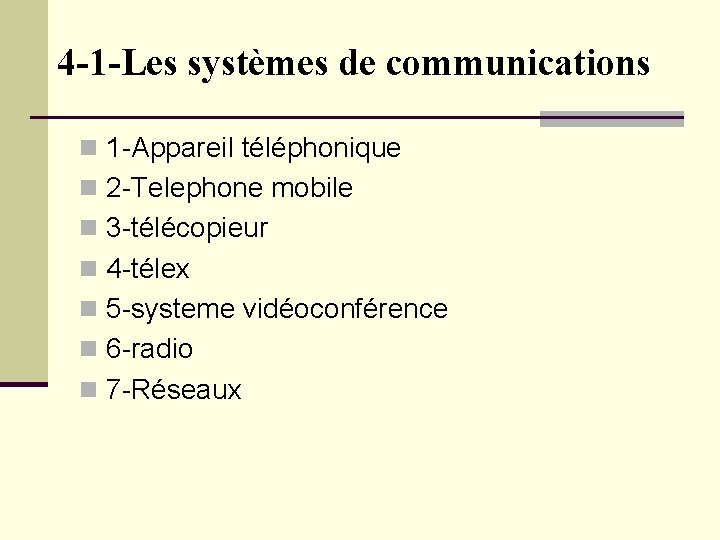

4 -1 -Les systèmes de communications n 1 -Appareil téléphonique n 2 -Telephone mobile n 3 -télécopieur n 4 -télex n 5 -systeme vidéoconférence n 6 -radio n 7 -Réseaux

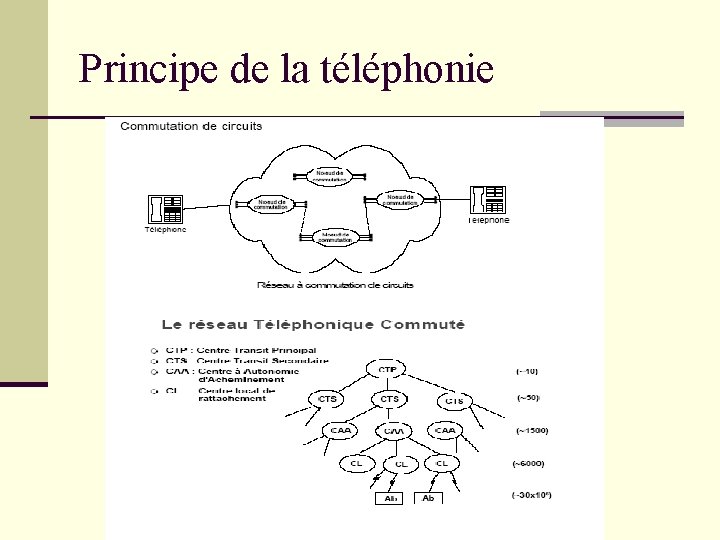

Principe de la téléphonie

Notion fondamentale sur la radio transmission de données Composants d'un système • Emetteur • Récepteur • Antennes Caractéristiques de l'onde radio • • • Fréquence Puissance Modulation Portée Largeur de bande

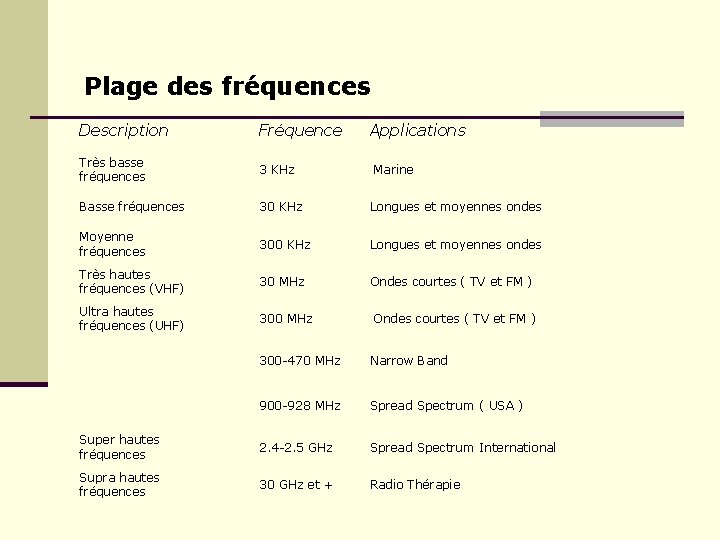

Plage des fréquences Description Fréquence Applications Très basse fréquences 3 KHz Basse fréquences 30 KHz Longues et moyennes ondes Moyenne fréquences 300 KHz Longues et moyennes ondes Très hautes fréquences (VHF) 30 MHz Ondes courtes ( TV et FM ) Ultra hautes fréquences (UHF) 300 MHz Marine Ondes courtes ( TV et FM ) 300 -470 MHz Narrow Band 900 -928 MHz Spread Spectrum ( USA ) Super hautes fréquences 2. 4 -2. 5 GHz Spread Spectrum International Supra hautes fréquences 30 GHz et + Radio Thérapie

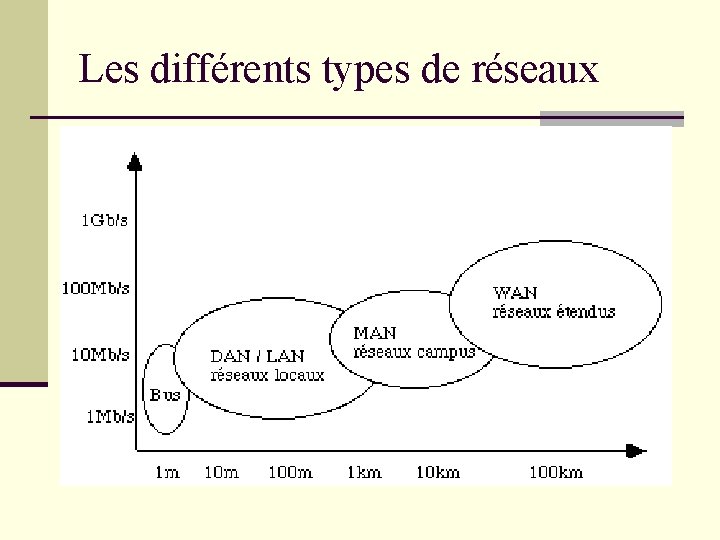

Les différents types de réseaux

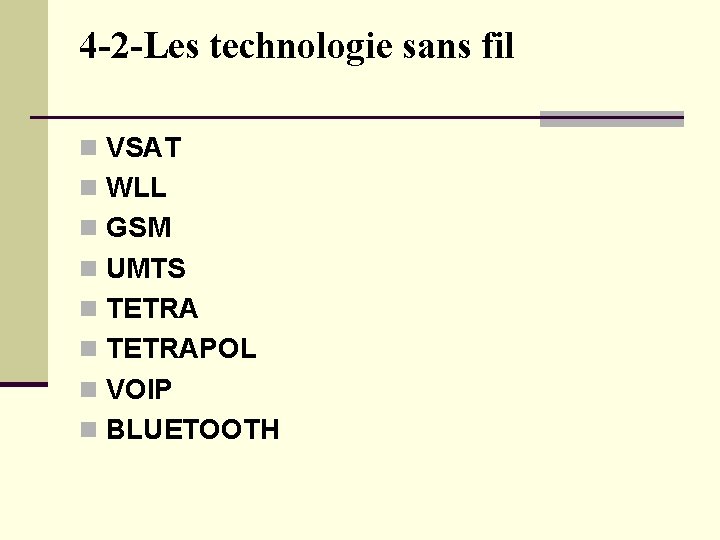

4 -2 -Les technologie sans fil n VSAT n WLL n GSM n UMTS n TETRAPOL n VOIP n BLUETOOTH

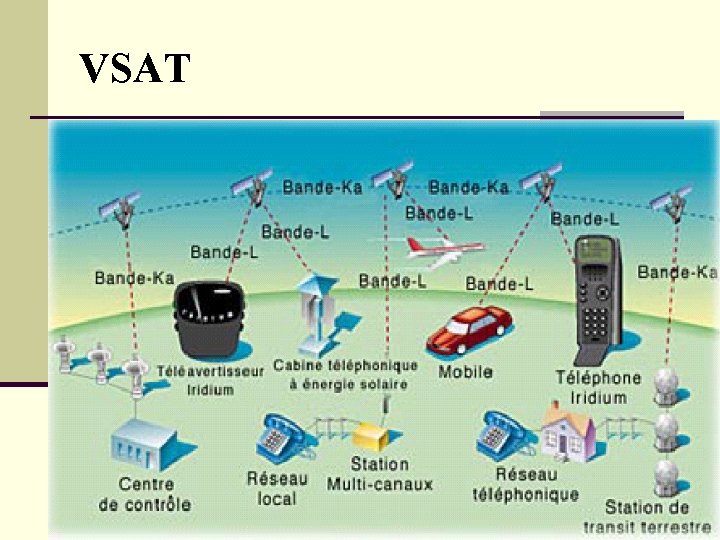

VSAT

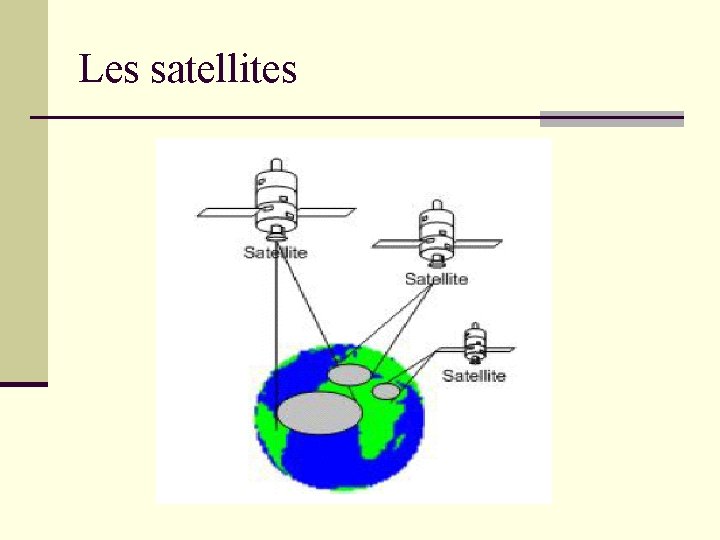

Les satellites

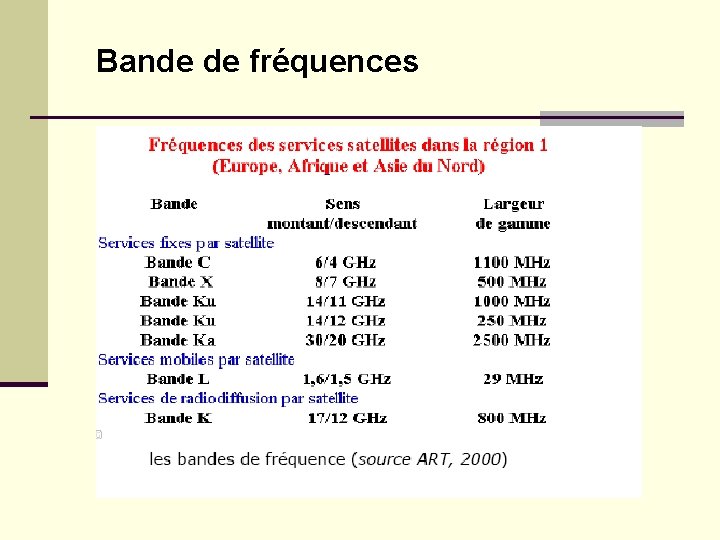

Bande de fréquences

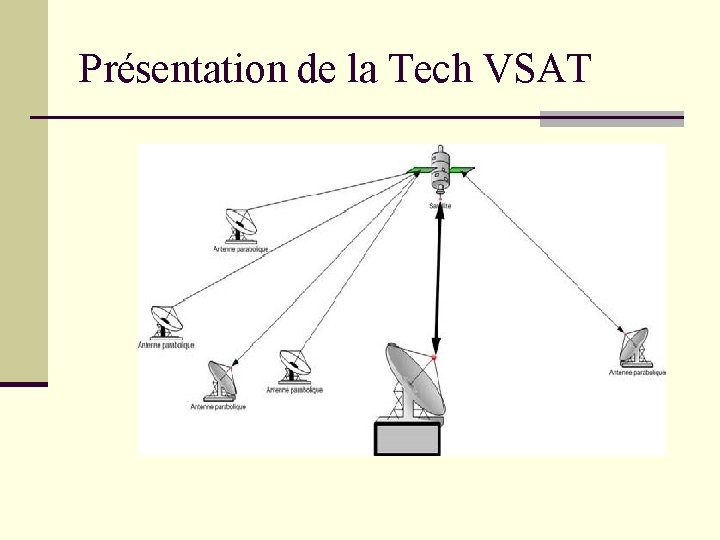

Présentation de la Tech VSAT

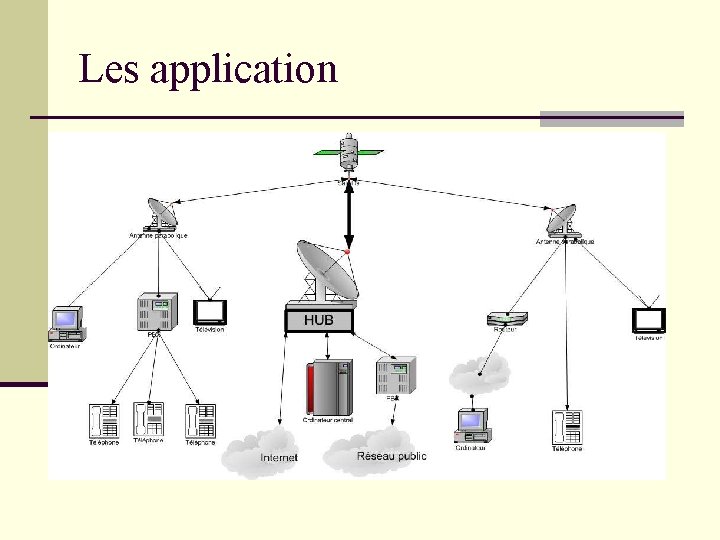

Les application

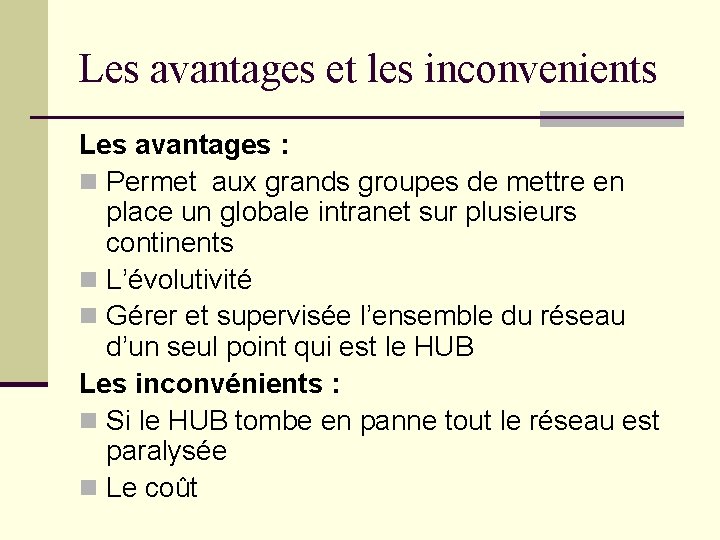

Les avantages et les inconvenients Les avantages : n Permet aux grands groupes de mettre en place un globale intranet sur plusieurs continents n L’évolutivité n Gérer et supervisée l’ensemble du réseau d’un seul point qui est le HUB Les inconvénients : n Si le HUB tombe en panne tout le réseau est paralysée n Le coût

WLL

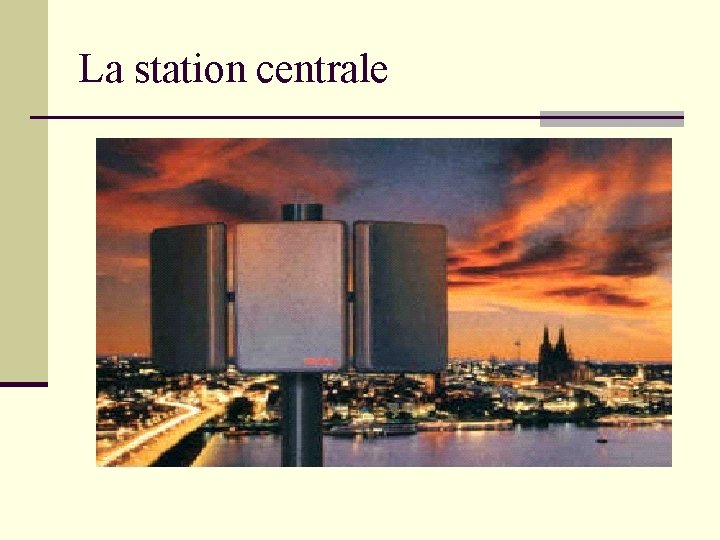

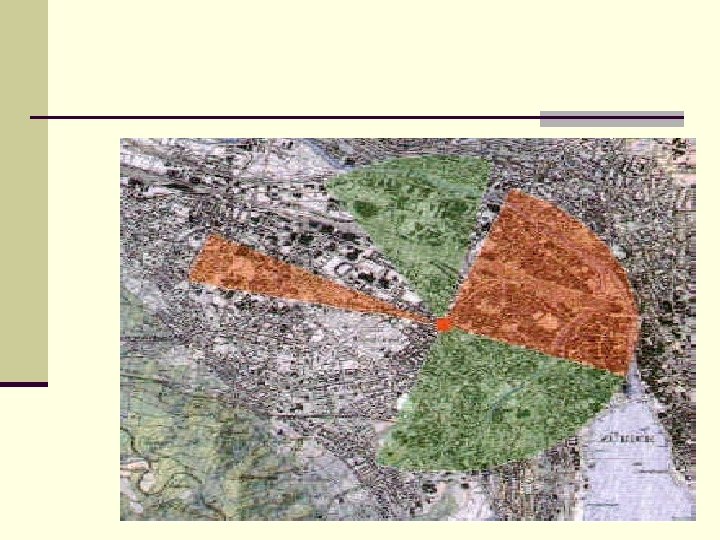

La station centrale

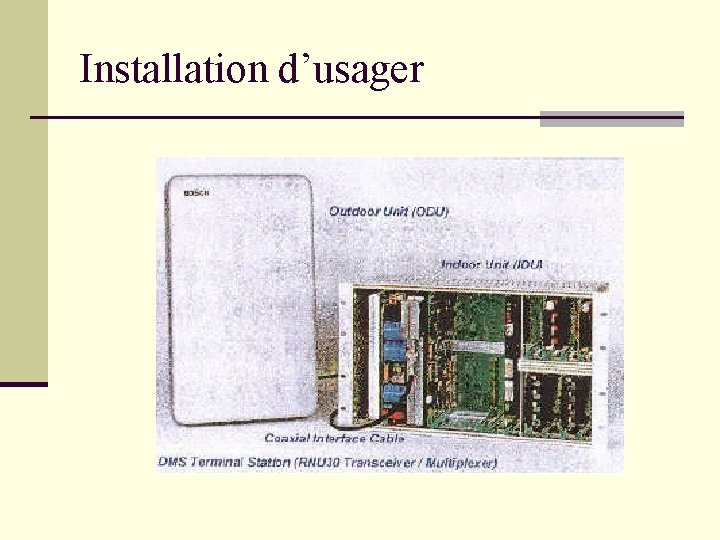

Installation d’usager

GSM 1 -Introduction 2 -services 3 -technologie 4 -fréquence 5 -réseaux

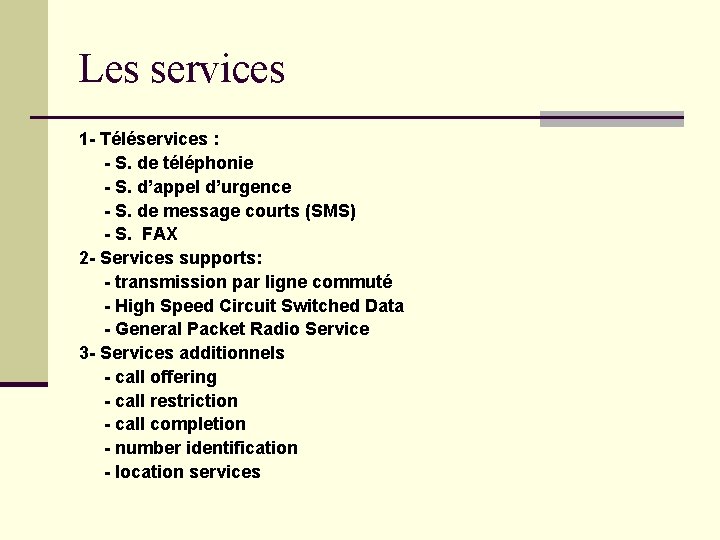

Les services 1 - Téléservices : - S. de téléphonie - S. d’appel d’urgence - S. de message courts (SMS) - S. FAX 2 - Services supports: - transmission par ligne commuté - High Speed Circuit Switched Data - General Packet Radio Service 3 - Services additionnels - call offering - call restriction - call completion - number identification - location services

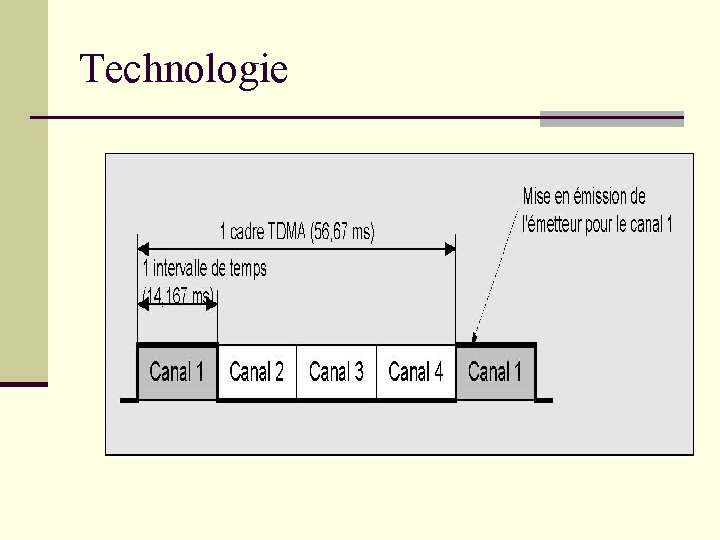

La technologie

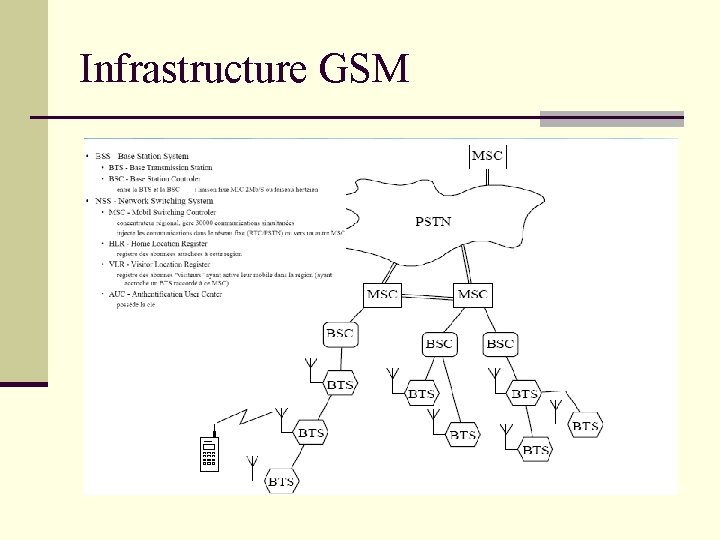

Infrastructure GSM

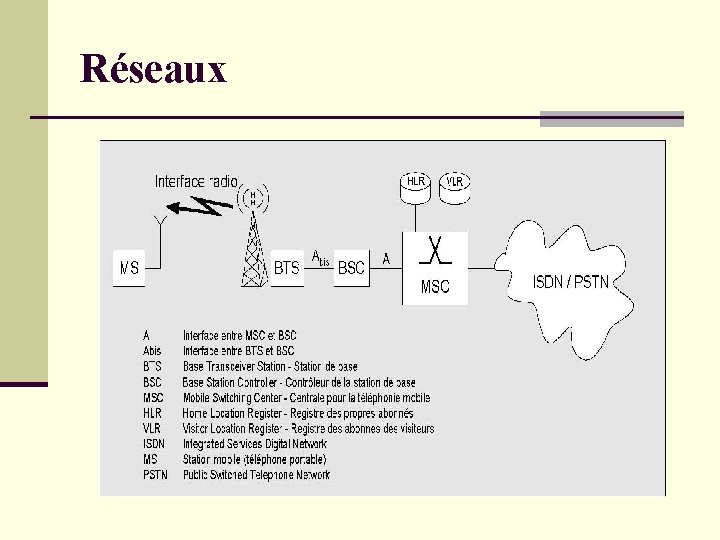

Réseaux

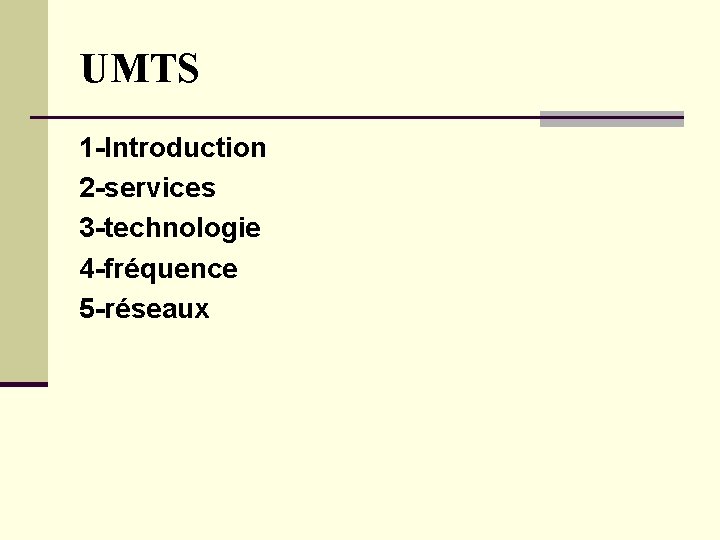

UMTS 1 -Introduction 2 -services 3 -technologie 4 -fréquence 5 -réseaux

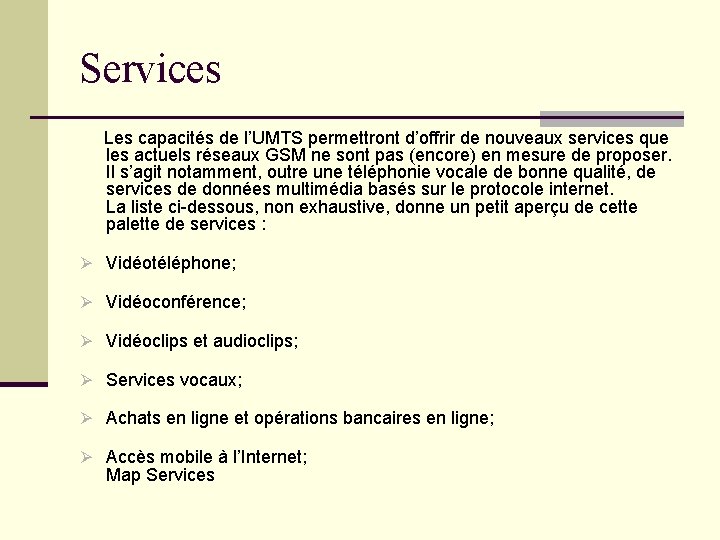

Services Les capacités de l’UMTS permettront d’offrir de nouveaux services que les actuels réseaux GSM ne sont pas (encore) en mesure de proposer. Il s’agit notamment, outre une téléphonie vocale de bonne qualité, de services de données multimédia basés sur le protocole internet. La liste ci-dessous, non exhaustive, donne un petit aperçu de cette palette de services : Ø Vidéotéléphone; Ø Vidéoconférence; Ø Vidéoclips et audioclips; Ø Services vocaux; Ø Achats en ligne et opérations bancaires en ligne; Ø Accès mobile à l’Internet; Map Services

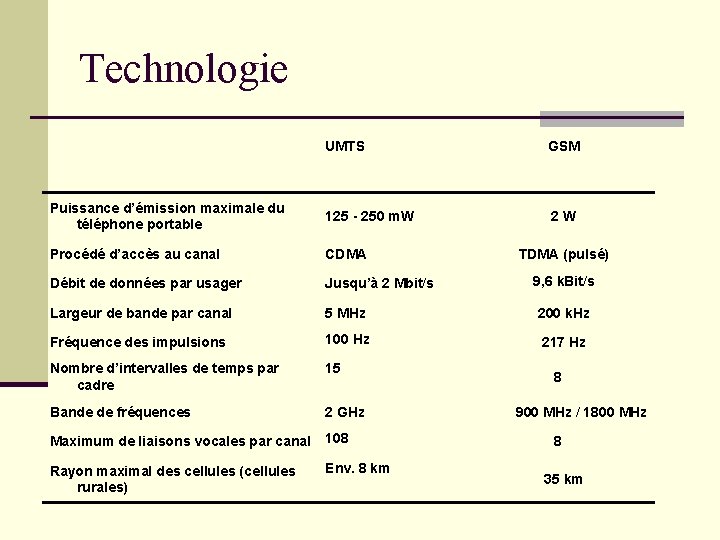

Technologie UMTS GSM Puissance d’émission maximale du téléphone portable 125 - 250 m. W 2 W Procédé d’accès au canal CDMA Débit de données par usager Jusqu’à 2 Mbit/s Largeur de bande par canal 5 MHz 200 k. Hz Fréquence des impulsions 100 Hz 217 Hz Nombre d’intervalles de temps par cadre 15 Bande de fréquences 2 GHz Maximum de liaisons vocales par canal 108 Rayon maximal des cellules (cellules rurales) Env. 8 km TDMA (pulsé) 9, 6 k. Bit/s 8 900 MHz / 1800 MHz 8 35 km

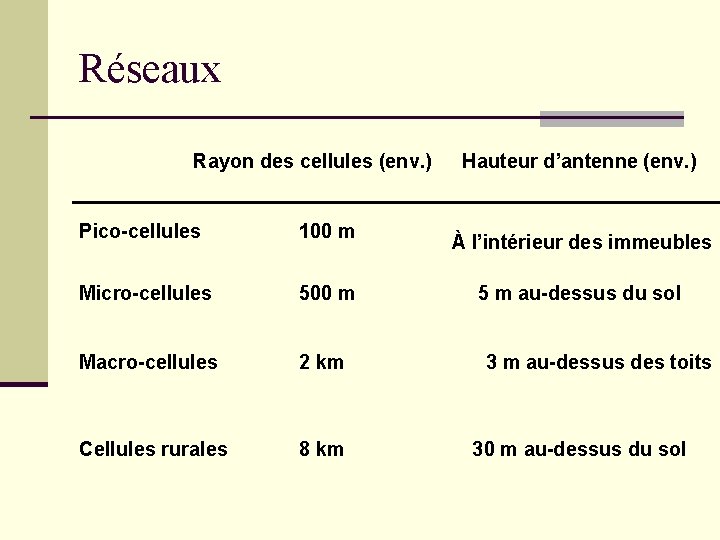

Réseaux Rayon des cellules (env. ) Pico-cellules 100 m Micro-cellules 500 m Macro-cellules 2 km Cellules rurales 8 km Hauteur d’antenne (env. ) À l’intérieur des immeubles 5 m au-dessus du sol 3 m au-dessus des toits 30 m au-dessus du sol

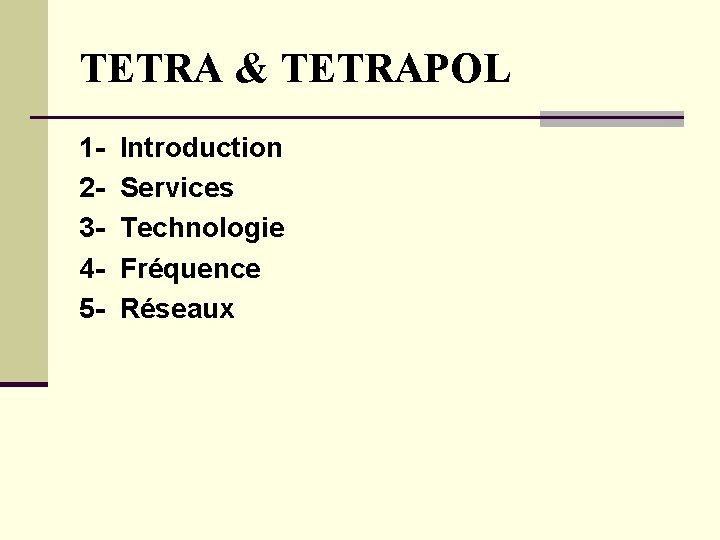

TETRA & TETRAPOL 12345 - Introduction Services Technologie Fréquence Réseaux

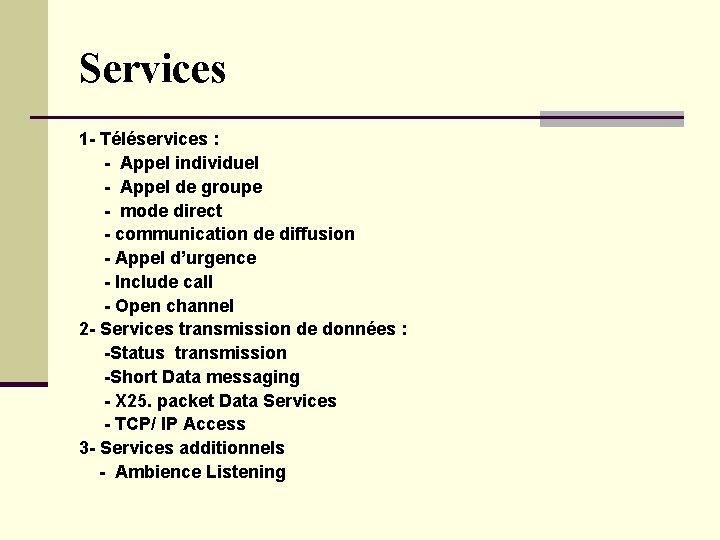

Services 1 - Téléservices : - Appel individuel - Appel de groupe - mode direct - communication de diffusion - Appel d’urgence - Include call - Open channel 2 - Services transmission de données : -Status transmission -Short Data messaging - X 25. packet Data Services - TCP/ IP Access 3 - Services additionnels - Ambience Listening

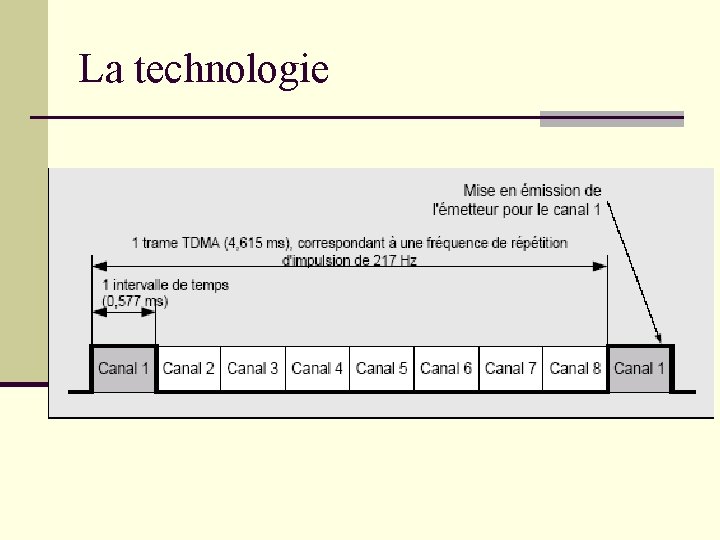

Technologie

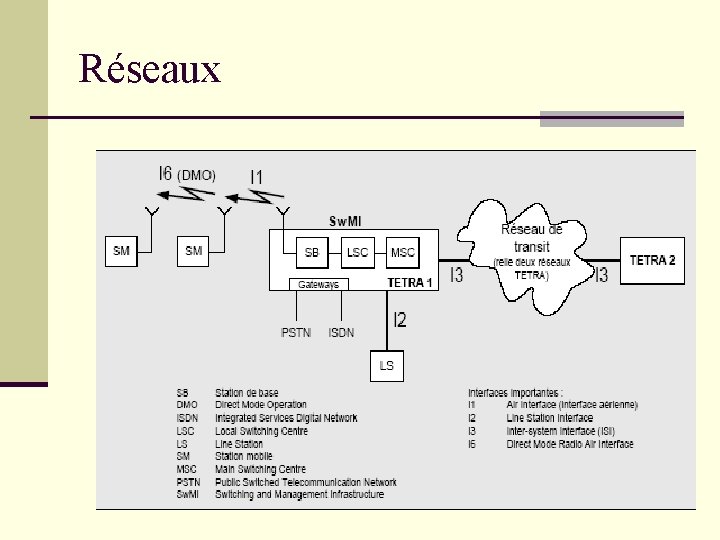

Réseaux

VOIP 1 - Introduction 2 - Principe: 1 - Ordinateur à ordinateur 2 - Ordinateur à téléphone 3 - Téléphone à téléphone

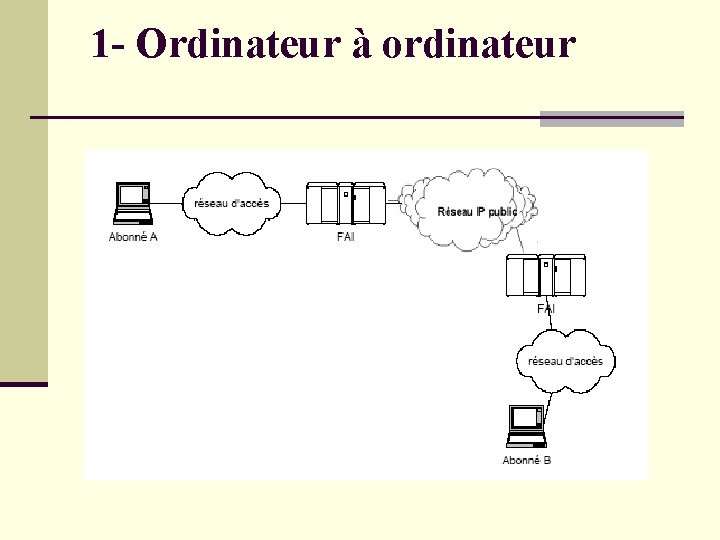

1 - Ordinateur à ordinateur

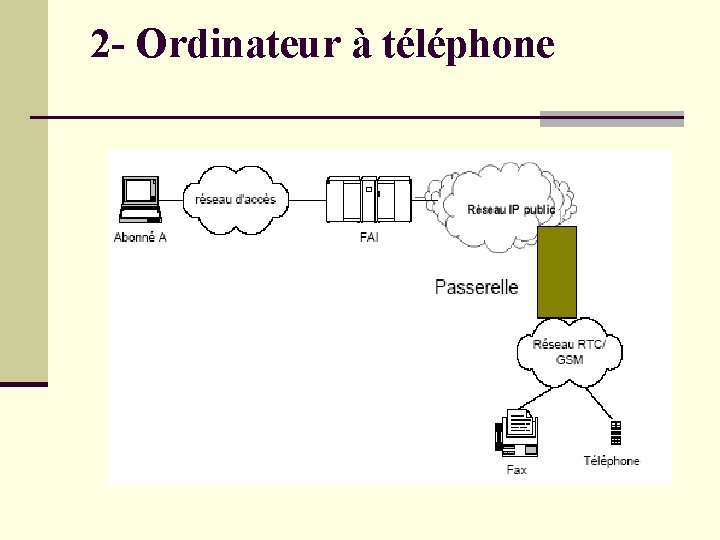

2 - Ordinateur à téléphone

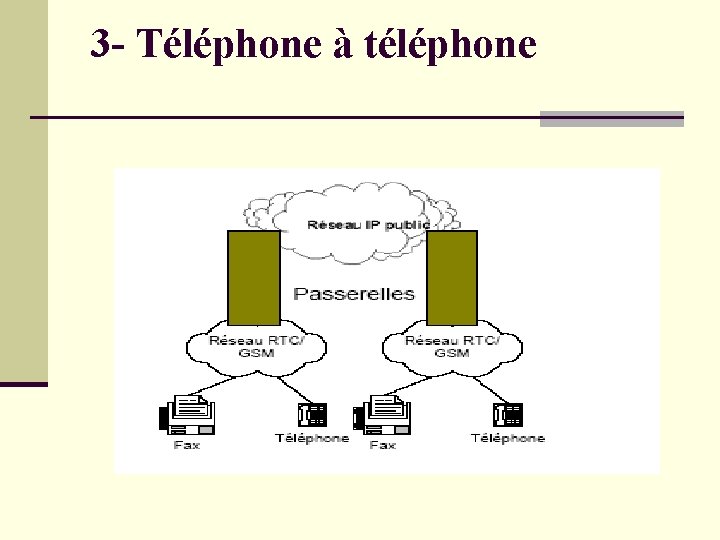

3 - Téléphone à téléphone

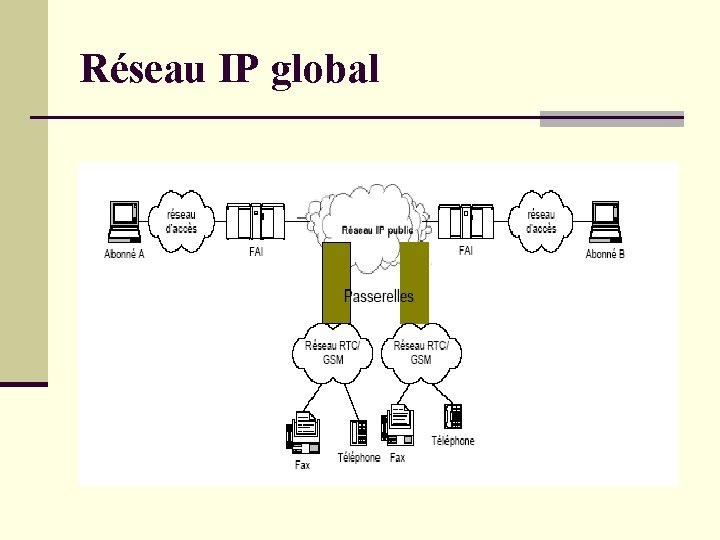

Réseau IP global

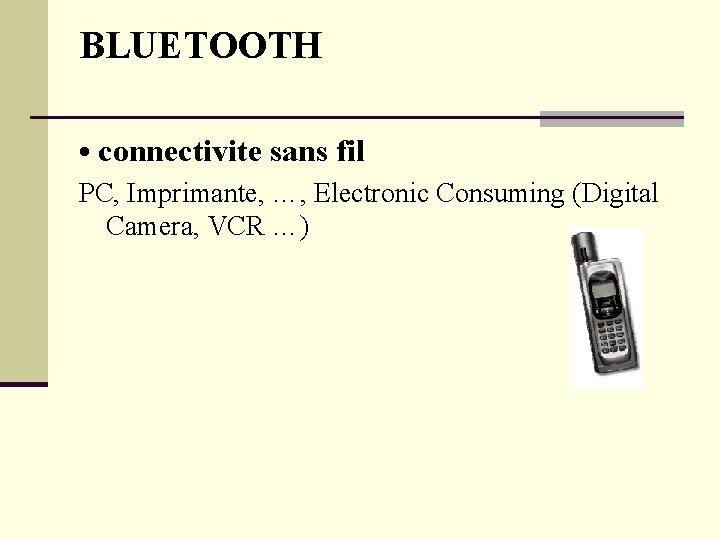

BLUETOOTH • connectivite sans fil PC, Imprimante, …, Electronic Consuming (Digital Camera, VCR …)

Conclusion
