PARAMETER UNTUK PERHITUNGAN SIFAT TERMODINAMIKA UDARA UNTUK MEDIA PENGERINGAN PERTEMUAN – 4 (26 Maret 2020)

3. Dry bulb (db) dan wet bulb (wb) temperatures db: temperatur udara yang ditunjukkan oleh alat ukur atau thermometer wb: suatu parameter yang sulit untuk didefenisikan. Parameter ini adalah parameter fiktif yang digunakan untuk mendefinisikan sifat udara.

4. Panas jenis udara pada tekanan konstan, Cp adalah penjumlahan panas jenis udara kering dan panas jenis uap air yang dikandung udara tersebut Cp = Cda + w. Cps

5. Volume spesifik udara = moist volume (v) dan rapat massa (density) v adalah volume udara yang mempunyai massa tepat 1 kg, atau dapat dirumuskan v =V/m (m 3/kg). Dan densitas T adalah suhu udara dalam K dan p tekanan dalam Pa.

6. Temperatur dew-point adalah temperatur udara saat terjadi kondensasi. Semua temperature dalam Celcius 7. Entalpi Udara adalah kandungan energi total yang dimiliki oleh udara (udara kering dan uap air yang dikandung udara). ha = 1, 006. T + w (2501 + 1, 805. T)

8. Panas Sensibel dan Panas Laten Panas sensibel adalah energi yang diberikan atau diterima suatu materi yang membuat temperaturnya berubah Panas laten adalah panas yang diterima suatu benda sehingga fasanya berubah dari cair menjadi uap

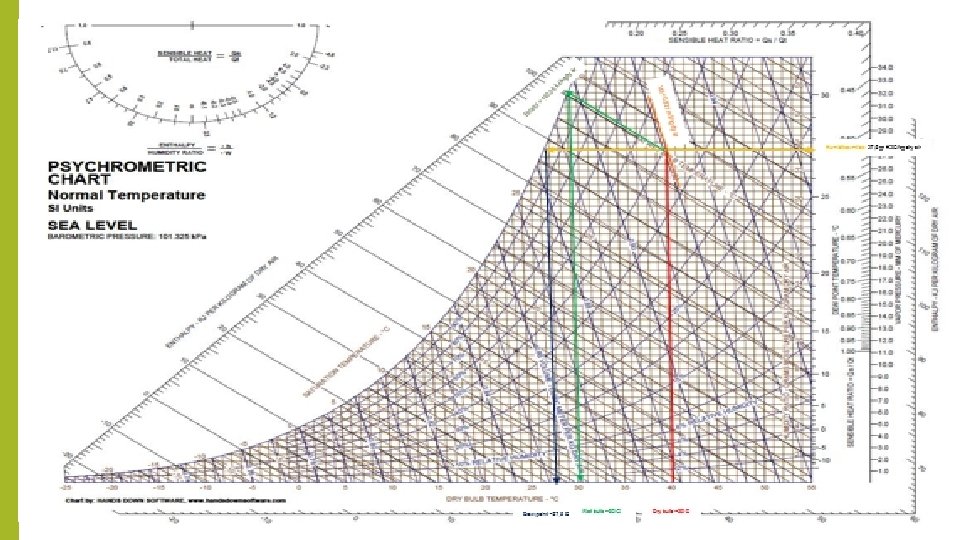

Contoh penggunaan Grafik Psikometrik • Sebuah unit pengering dirancang pada tekanan 1 atm, dengan suhu pengeringan stabil pada 40 C dan RH 50%. Tentukanlah entalpi, rasio humidity, rapat massa, temperature dew point dan wet bul temperature didalam ruang pengering tersebut. Penyelesaian: 1. Dengan menggunakan grafik letakkan titik yang akan dicari pada grafik dengan menggunakan data T= 40 C dan RH =50%.

Hitung dengan menggunakan rumus yang ada, apakah sama hasilnya? ?

Proses DEHUMIDIFIKASI adalah mengurangi kadar uap air yang ada di udara: 1. Siklus kompresi-evaporasi (0 -1 -2 -3) 2. Termokimia (0 -4)

LATIHAN SOAL (dikumpulkan tanggal 2 April 2020) 1. Sebuah unit pengering hasil pertanian memiliki tekanan atmosfer 101, 325 k. Pa, jika pembacaan termohigro-meter yang diletakkan didalam ruang pengering menunjukkan nilai temperature 50 C dan RH 40%. Tentukanlah (mengunakan grafik psikometrik dan hitungan): a. Entalpi b. Rasio humidity c. Rapat massa d. Temperatur dew point e. Temperatur bola basah (wet bulb temperature) dari udara ruang pengering tersebut

2. Untuk keperluan suatu kondisi pengeringan biji kakao di kab. Tanah Karo, udara segar (25 C dan RH 80%) dengan laju 20 m 3/det dipanaskan hingga mencapai temperatur 45 C sebelum dimasukkan kedalam ruang pengering menggunakan pemanas berbahan bakar LPG. Gambarkanlah kondisi ini didalam grafik psikometrik, selanjutnya hitunglah rasio kelembaban, RH udara setelah dipanaskan dan berapa energy yang diperlukan untuk memanaskan udara tersebut
