PERHITUNGAN KOLOM PERHITUNGAN KOLOM Reference untuk dibaca ACI85
PERHITUNGAN KOLOM

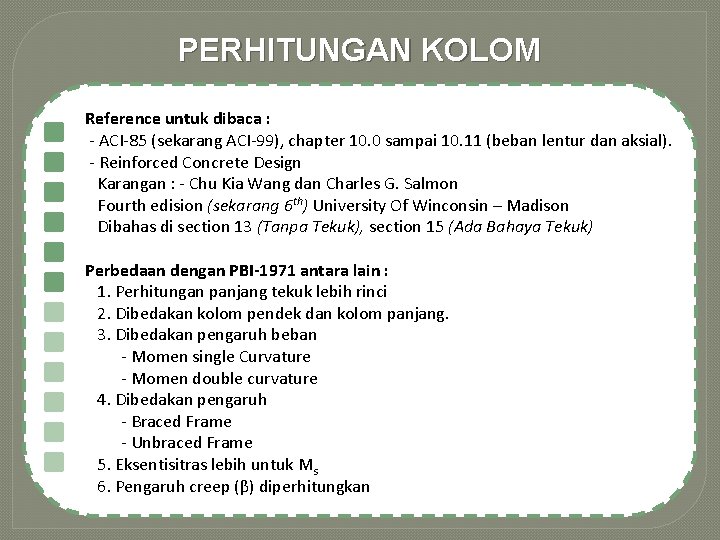

PERHITUNGAN KOLOM Reference untuk dibaca : - ACI-85 (sekarang ACI-99), chapter 10. 0 sampai 10. 11 (beban lentur dan aksial). - Reinforced Concrete Design Karangan : - Chu Kia Wang dan Charles G. Salmon Fourth edision (sekarang 6 th) University Of Winconsin – Madison Dibahas di section 13 (Tanpa Tekuk), section 15 (Ada Bahaya Tekuk) Perbedaan dengan PBI-1971 antara lain : 1. Perhitungan panjang tekuk lebih rinci 2. Dibedakan kolom pendek dan kolom panjang. 3. Dibedakan pengaruh beban - Momen single Curvature - Momen double curvature 4. Dibedakan pengaruh - Braced Frame - Unbraced Frame 5. Eksentisitras lebih untuk Ms 6. Pengaruh creep (β) diperhitungkan
MEMBERS IN COMPRESSION AND BENDINGS Referensi : - Reinforced Concrete Design Karangan : - Chu Kia Wang dan Charles G. Salmon Ada 4 th, 5 th and 6 th edition (pakai yang 6 th) Baca : Section 13 dan 15 - ACI 3/8 – 99, baca chapter 7 ; 10 ; 21 6 th edition menampung aturan kolom baru ACI 3/8 – 95 (dan 99) - SNI 03 – 2847 – 2002 (16 Desember 2002) Baca bab 9 ; 12 ; 23
TIPE KOLOM
TIPE KOLOM

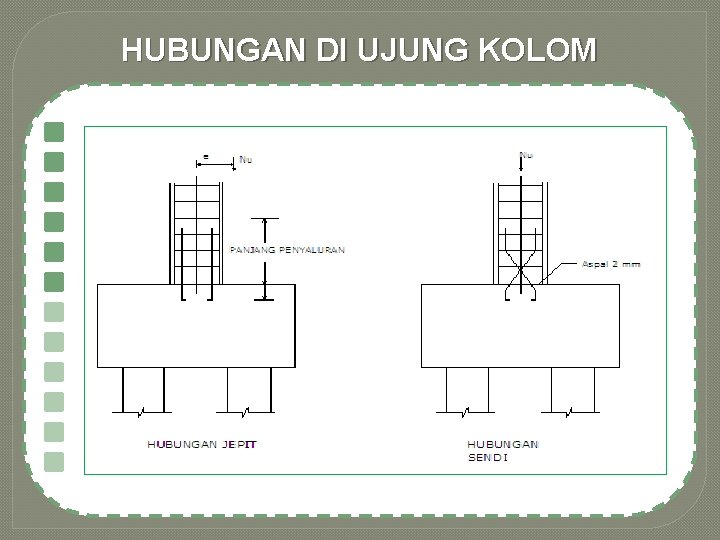

HUBUNGAN DI UJUNG KOLOM

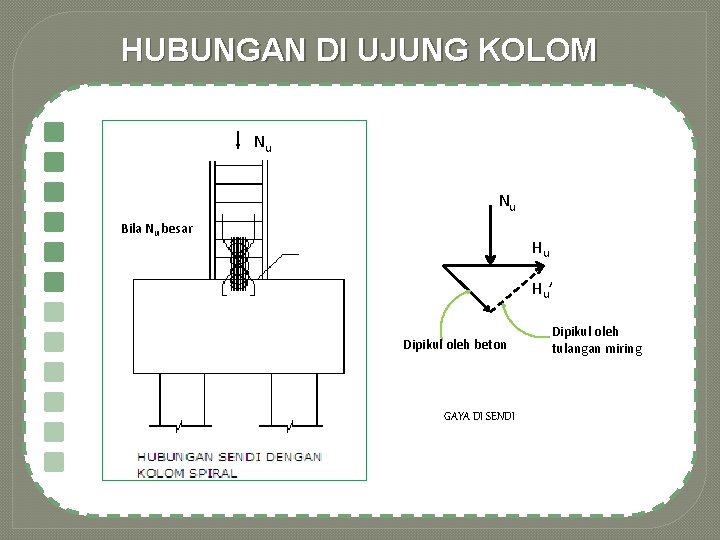

HUBUNGAN DI UJUNG KOLOM Nu Nu Bila Nu besar Hu Hu ’ Dipikul oleh beton GAYA DI SENDI Dipikul oleh tulangan miring

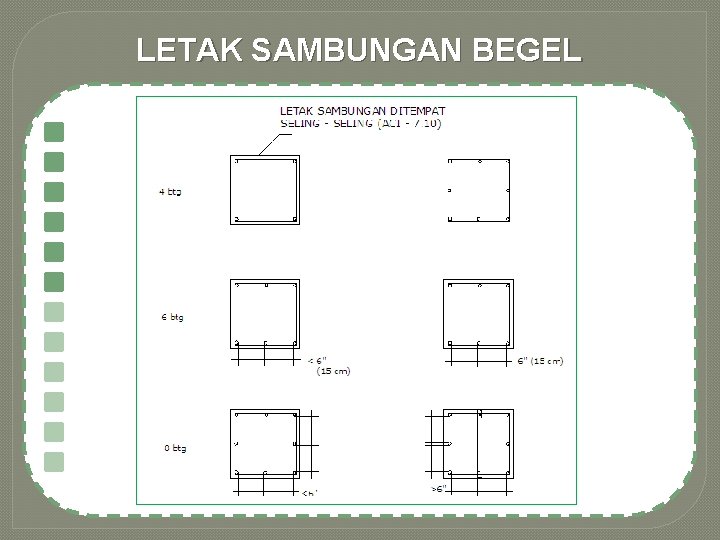

LETAK SAMBUNGAN BEGEL

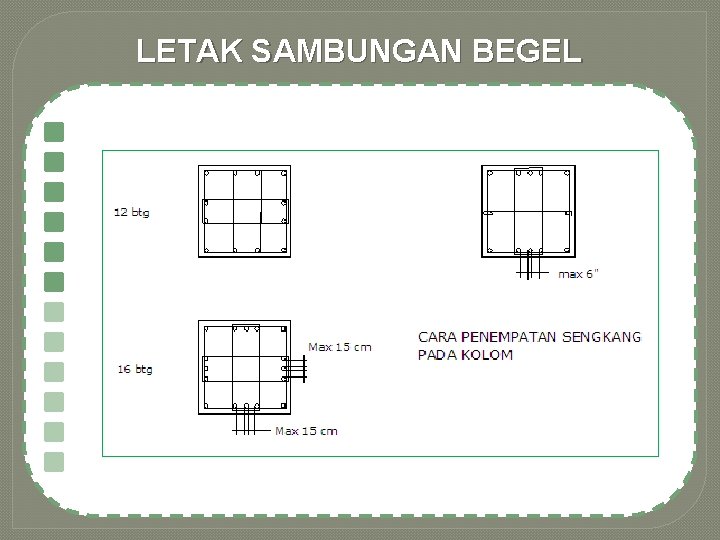

LETAK SAMBUNGAN BEGEL
M M M Sendi Jepit M

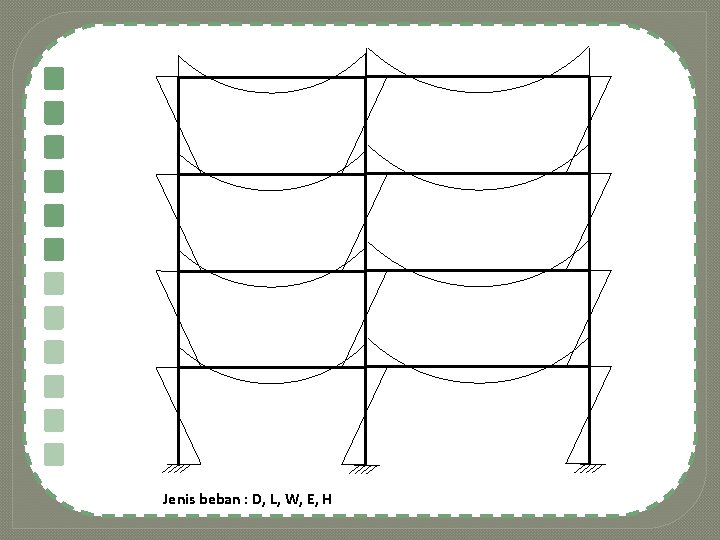

Jenis beban : D, L, W, E, H
