Overspenninger og Isolasjonskoordinering Høgskolen i Agder Grimstad ENE 202 – våren 2006
Spenningsnivåer • Høgspenning – under 230 k. V • Ekstra høgspenning – 230 k. V til 765 k. V • Ultra høgspenning – over 765 k. V
Overspenning • Holdespenning er den høyeste spenning et utstyr kan påtrykkes uten at det blir overslag mellom faser eller til jord • Holdespenninger har blitt testet med en impulsspenning som ligner på en typisk lynimpuls • Har blitt brukt til å dimensjonere: – – Gjennomføringer i vegger og transformatorer Antall isolatorskåler i hengekjeder Fase-fase og fase-jord avstander i master Isolering av utstyr • Med høyere spenninger på linjer og utstyr vil koblingsoverspenninger bli viktigere enn lynoverspenninger
Overspenninger • Lynoverspenning er typisk en rampefunksjon som stiger til sin maksimalverdi etter 1 -2 mikrosekund og med en halveringstid på 50 mikrosekund • Koblingsoverspenninger er dempede svingninger med frekvens typisk for hvert system – med amplitudeverdier på opp til 2 -2, 8 p. u.
Forurensing • Økende forurensing fører til belegg på isolatorer som gjør overflaten mer ledende • Kan lettere føre til overslag • Vanskelig å dimensjonere for grad av forurensing
Spenningstester • Holdespenning ved 1, 2/50 mikrosek impuls, Holdespenning ved 50 hz • Critical flashover voltage – spenningen som gir en 50 % sannsynlighet for overslag • Impulsforholdet: Forholdet mellom impulsspenning og 50 Hz spenning som gir overslag
Koblingsoverspenning
Amplitudeverdi • Koblingsoverspenningen kan normalt maksimalt bli 2 ganger amplituden til systemspenningen • Amplituden kan reduseres ved hjelp av dempemotstander i parallell til kontaktene på effektbryteren • Dempemotstander over kontaktene på effektbrytere brukes på høye spenninger
Bryting av kapasitive kretser • Amplituden på koblingsoverspenningen kan i ekstreme tilfeller nærme seg 3 ganger systemspenningens amplitude
Andre kilder til overspenninger • Current chopping i lufttrykk brytere når bryteren ved lave strømmer bryter strømmen før nullgjennomgang - Spesielt ved bryting av svært induktive strømmer som transformator i tomgang • Jordfeil i systemer med isolert nullpunkt kan gi opp til 1, 5 ganger overspenning • Resonansfenomener knyttet til overharmoniske kan gi overspenninger • Ferroresonans f. eks i transformatorer
Vern mot overspenninger • En eller to overliggende jordliner som beskytter mot direkte lynnedslag i fasene • Bryterdesign for å redusere koblingsoverspenninger • Overspenningsavledere • Gnisthorn, gnistgap • Bruke GIK automatikk for raskt å gjennopp rette forsyningen siden feilene ofte er forbigående

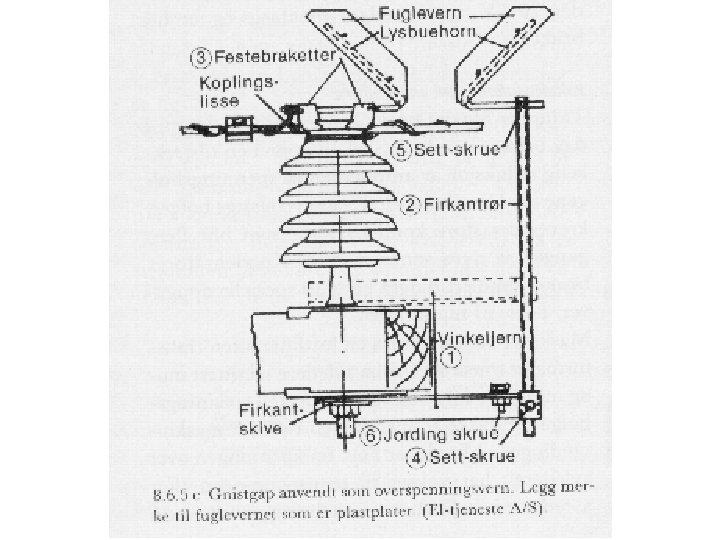

Gnisthorn
Gnisthorn • Danner korteste vei for et overslag over en isolator eller isolatorkjede • Sparer isolatoren for den termiske påkjenningen som lysbuen gir • Bryter ikke lysbuen når denne er tent • Brenner til releer kobler ut bryteren • Designes til minimum 70 % av holdespenningen til utstyret
Røravleder • Et gnistgap omsluttet av et rør av organisk materiale • Når lysbuen tenner vil det organiske materialet eksplosivt avgi gass og lysbuen slukker • Samme egenskaper som vanlig gnisthorn
Ventilavledere • Består av et gnistgap i serie med en motstand innebygd i et porselenshus • Motstanden er spenningsavhengig og består av silisiumkarbid (Si. C) • I praksis består gnistgapet av flere seriekoblede gnistgap • I parallell med hvert gnistgap står en høyohmig styremotstand som fordeler spenningen jevnt over alle gnistgapene • Ventilavlederen er karakterisert ved en tennspenning og en avledningsspenning
Ventilavleder
Ventilavlederens karakteristikk

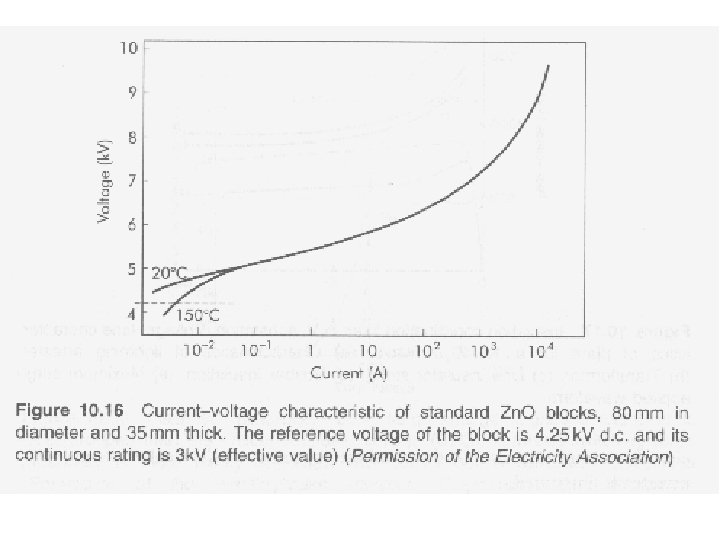

Metall Oksid Avledere • Motstandsblokker i serie og parallell for å tåle tilstrekkelig strøm og spenning • Metalloksid av sink (Zn. O) med små tillegg av andre oksider • Gode tenne og slukkeegenskaper gjør at denne avledertypen nå er enerådende i nye anlegg
