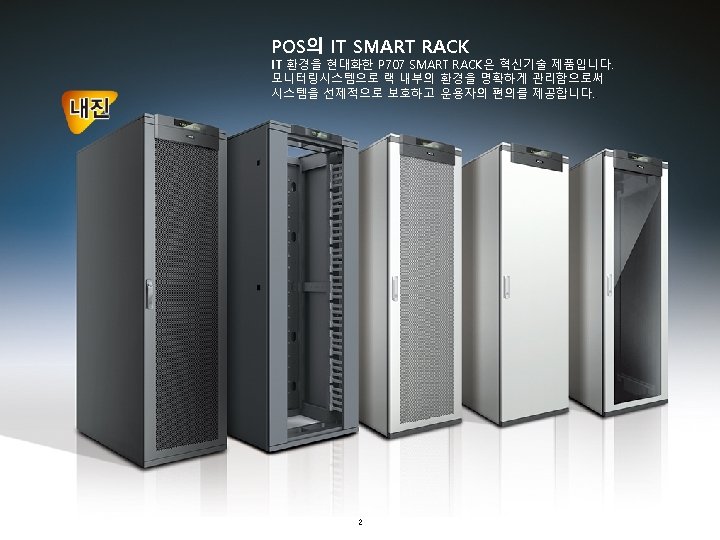

IT SMART RACK IDC SERVER RACK P 707

IT SMART RACK • • • IDC / SERVER RACK - P 707 내진 IDC / SERVER RACK - P 707 NETWORK RACK - P 707 내진 NETWORK RACK - P 707 ACCESSORIES

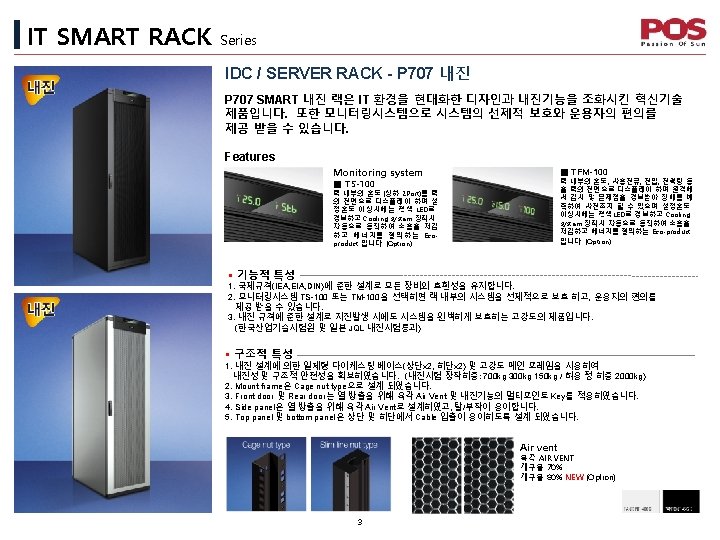

IT SMART RACK Series IDC / SERVER RACK - P 707 내진 ■ SPECIFICATIONS Height Unit 2200 46 2000 42 1800 37 1600 33 1400 28 Width Depth 600 700 800 1200 1100 1000 900 750 § 랙의 내부 장비 실장치수는 H-123 mm 입니다. § W 600은 19” 표준장비 전용이며 W 700, W 800은 19” 또는 23”를 선택할 수 있습니다. ■ MOUNT FRAME 간 간격 (FRS) D 1000기준 Rear R 1 (95 mm) R 2 (120 mm) R 3 (145 mm) R 4 (170 mm) F 1 (95 mm) 805 780 755 730 F 2 (120 mm) 780 755 730 705 F 3 (145 mm) 755 730 705 680 F 4 (170 mm) 730 705 680 655 Front § FRS : D-270 mm (F 1 R 4 기준) ※ 는 표준사양이며 25 mm간격으로 이동 가능함. 4

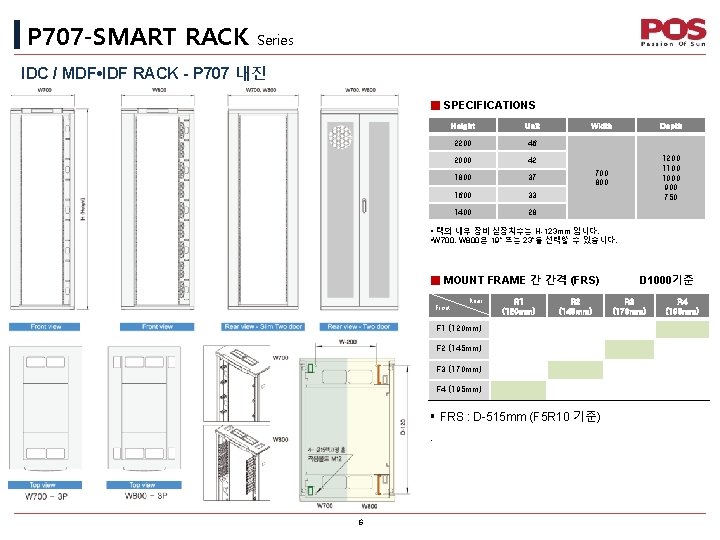

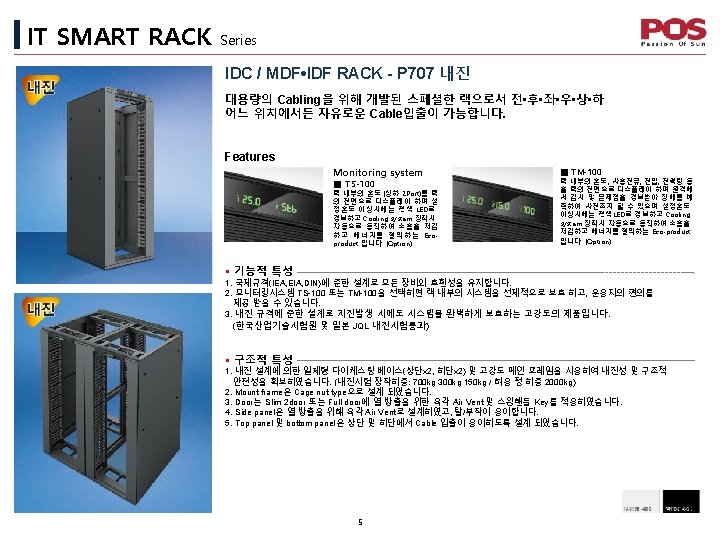

P 707 -SMART RACK Series IDC / MDF • IDF RACK - P 707 내진 ■ SPECIFICATIONS Height Unit 2200 46 2000 42 1800 37 1600 33 1400 28 Width Depth 700 800 1200 1100 1000 900 750 § 랙의 내부 장비 실장치수는 H-123 mm 입니다. §W 700, W 800은 19” 또는 23”를 선택할 수 있습니다. ■ MOUNT FRAME 간 간격 (FRS) D 1000기준 Front Rear R 1 (120 mm) R 2 (145 mm) F 1 (120 mm) F 2 (145 mm) F 3 (170 mm) F 4 (195 mm) § FRS : D-515 mm (F 5 R 10 기준). 6 R 3 (170 mm) R 4 (195 mm)

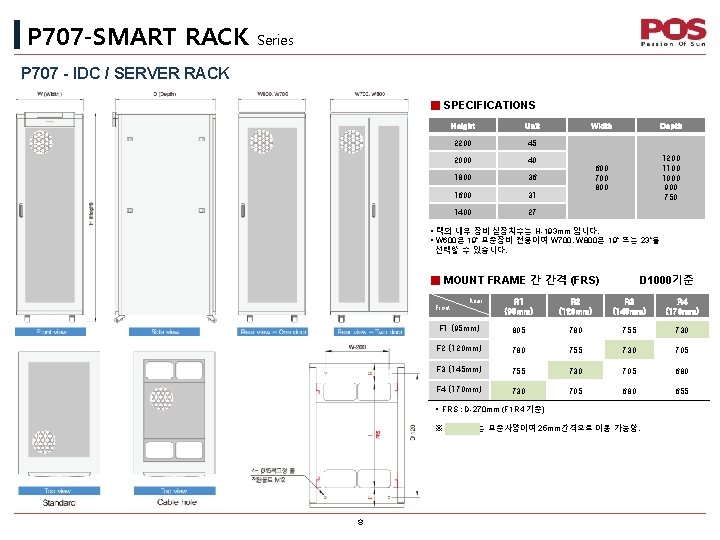

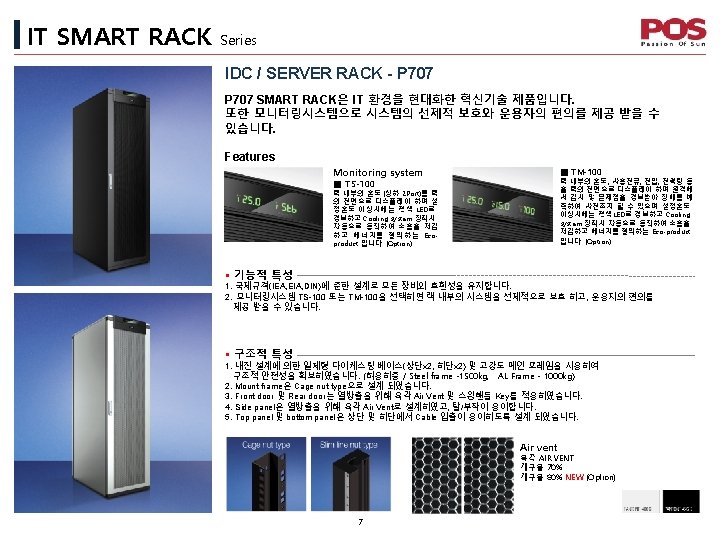

P 707 -SMART RACK Series P 707 - IDC / SERVER RACK ■ SPECIFICATIONS Height Unit 2200 45 2000 40 1800 36 1600 31 1400 27 Width Depth 600 700 800 1200 1100 1000 900 750 § 랙의 내부 장비 실장치수는 H-193 mm 입니다. § W 600은 19” 표준장비 전용이며 W 700, W 800은 19” 또는 23”를 선택할 수 있습니다. ■ MOUNT FRAME 간 간격 (FRS) D 1000기준 Rear R 1 (95 mm) R 2 (120 mm) R 3 (145 mm) R 4 (170 mm) F 1 (95 mm) 805 780 755 730 F 2 (120 mm) 780 755 730 705 F 3 (145 mm) 755 730 705 680 F 4 (170 mm) 730 705 680 655 Front § FRS : D-270 mm (F 1 R 4 기준) ※ 는 표준사양이며 25 mm간격으로 이동 가능함. 8

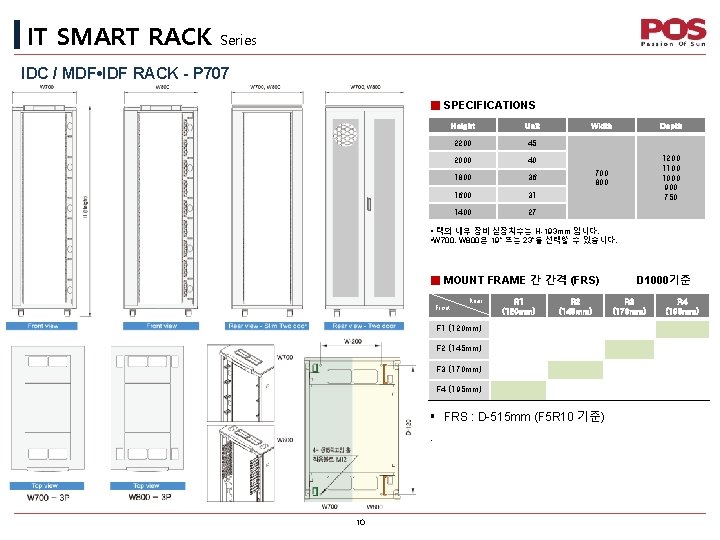

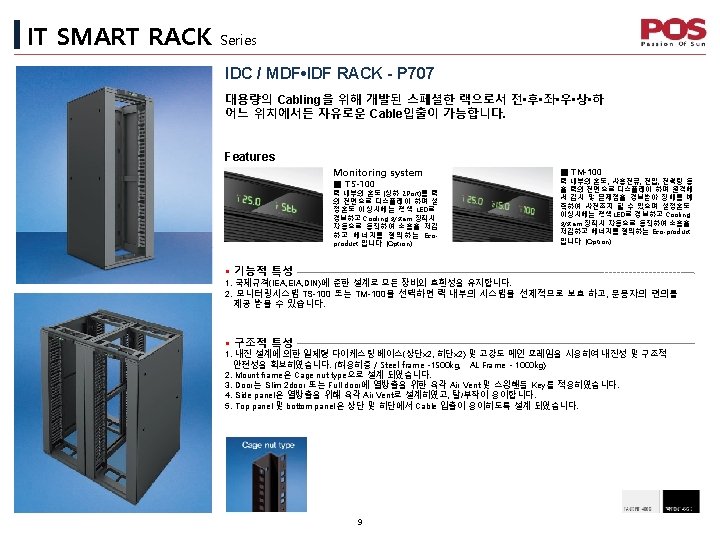

IT SMART RACK Series IDC / MDF • IDF RACK - P 707 ■ SPECIFICATIONS Height Unit 2200 45 2000 40 1800 36 1600 31 1400 27 Width Depth 700 800 1200 1100 1000 900 750 § 랙의 내부 장비 실장치수는 H-193 mm 입니다. §W 700, W 800은 19” 또는 23”를 선택할 수 있습니다. ■ MOUNT FRAME 간 간격 (FRS) D 1000기준 Front Rear R 1 (120 mm) R 2 (145 mm) F 1 (120 mm) F 2 (145 mm) F 3 (170 mm) F 4 (195 mm) § FRS : D-515 mm (F 5 R 10 기준). 10 R 3 (170 mm) R 4 (195 mm)

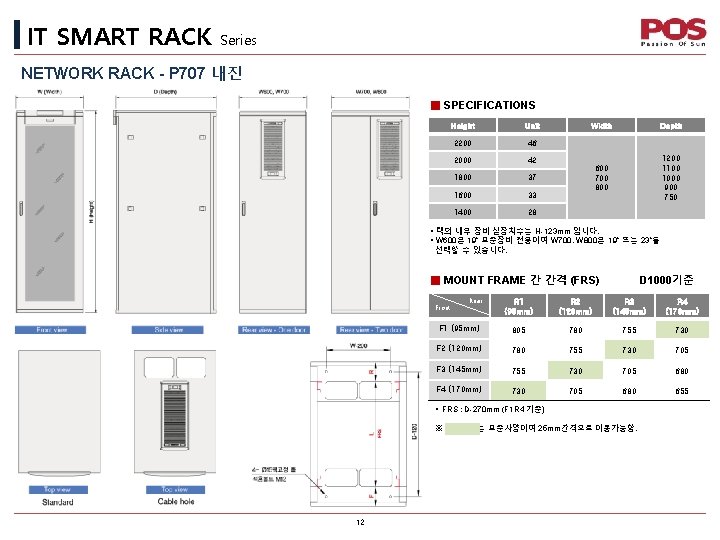

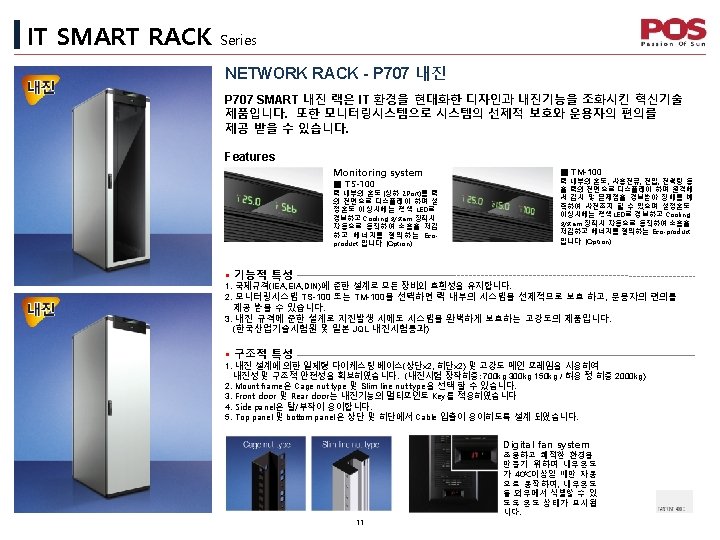

IT SMART RACK Series NETWORK RACK - P 707 내진 ■ SPECIFICATIONS Height Unit 2200 46 2000 42 1800 37 1600 33 1400 28 Width Depth 600 700 800 1200 1100 1000 900 750 § 랙의 내부 장비 실장치수는 H-123 mm 입니다. § W 600은 19” 표준장비 전용이며 W 700, W 800은 19” 또는 23”를 선택할 수 있습니다. ■ MOUNT FRAME 간 간격 (FRS) D 1000기준 Rear R 1 (95 mm) R 2 (120 mm) R 3 (145 mm) R 4 (170 mm) F 1 (95 mm) 805 780 755 730 F 2 (120 mm) 780 755 730 705 F 3 (145 mm) 755 730 705 680 F 4 (170 mm) 730 705 680 655 Front § FRS : D-270 mm (F 1 R 4 기준) ※ 는 표준사양이며 25 mm간격으로 이동가능함. 12

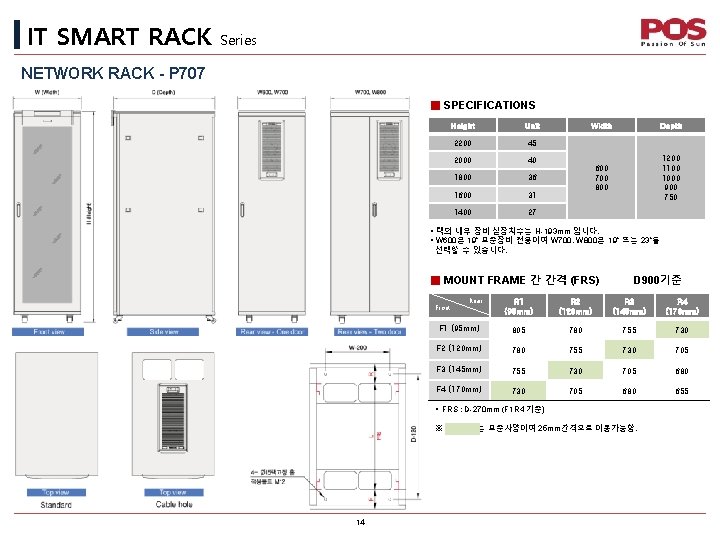

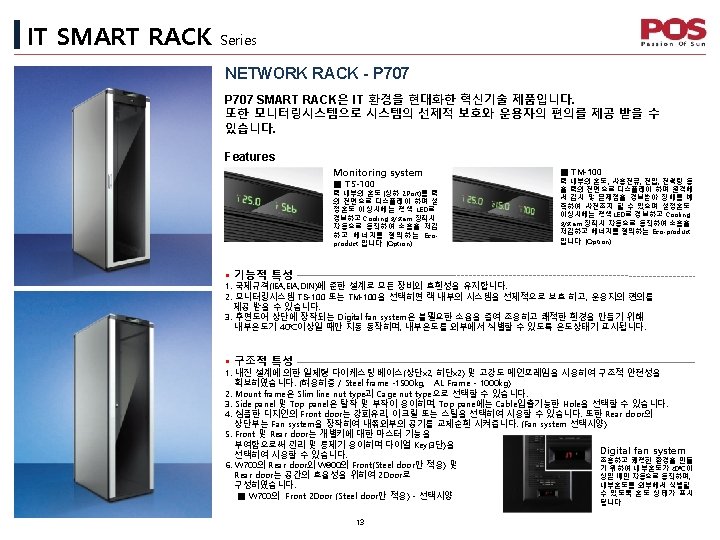

IT SMART RACK Series NETWORK RACK - P 707 ■ SPECIFICATIONS Height Unit 2200 45 2000 40 1800 36 1600 31 1400 27 Width Depth 600 700 800 1200 1100 1000 900 750 § 랙의 내부 장비 실장치수는 H-193 mm 입니다. § W 600은 19” 표준장비 전용이며 W 700, W 800은 19” 또는 23”를 선택할 수 있습니다. ■ MOUNT FRAME 간 간격 (FRS) D 900기준 Rear R 1 (95 mm) R 2 (120 mm) R 3 (145 mm) R 4 (170 mm) F 1 (95 mm) 805 780 755 730 F 2 (120 mm) 780 755 730 705 F 3 (145 mm) 755 730 705 680 F 4 (170 mm) 730 705 680 655 Front § FRS : D-270 mm (F 1 R 4 기준) ※ 는 표준사양이며 25 mm간격으로 이동가능함. 14

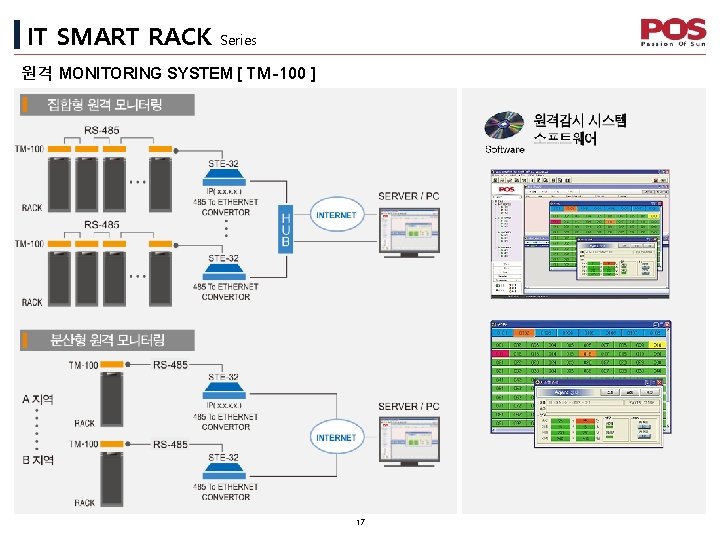

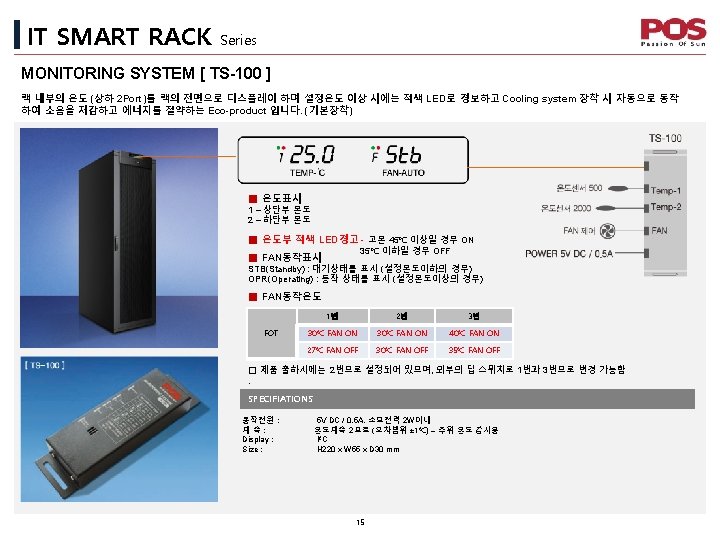

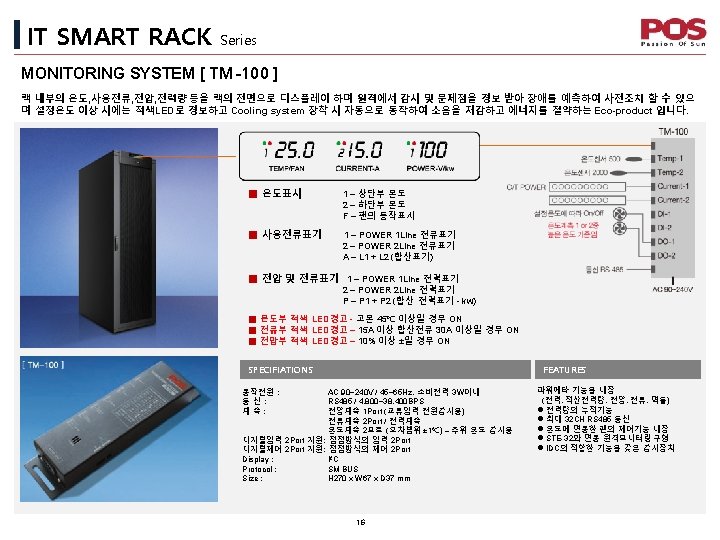

IT SMART RACK Series 원격 MONITORING SYSTEM [ TM-100 ] 17

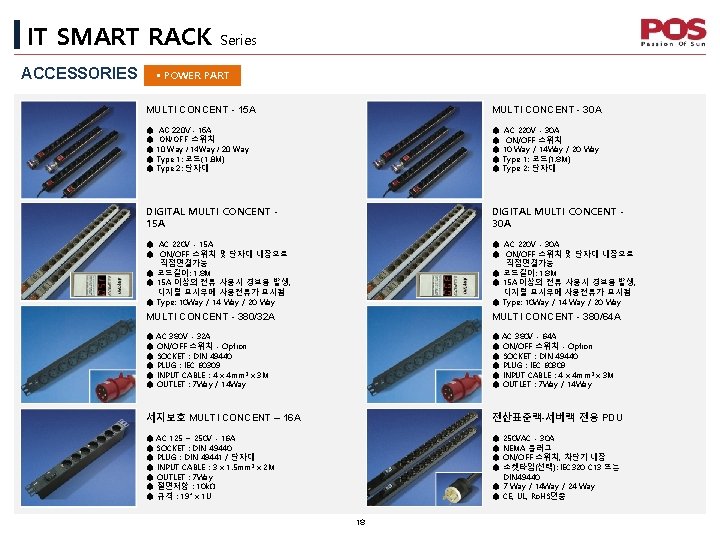

IT SMART RACK ACCESSORIES Series § POWER PART MULTI CONCENT - 15 A MULTI CONCENT - 30 A ● AC 220 V - 15 A ● ON/OFF 스위치 ● 10 Way / 14 Way / 20 Way ● Type 1: 코드(1. 8 M) ● Type 2: 단자대 ● AC 220 V - 30 A ● ON/OFF 스위치 ● 10 Way / 14 Way / 20 Way ● Type 1: 코드(1. 8 M) ● Type 2: 단자대 DIGITAL MULTI CONCENT 15 A DIGITAL MULTI CONCENT 30 A ● AC 220 V - 15 A ● ON/OFF 스위치 및 단자대 내장으로 직접연결가능 ● 코드길이: 1. 8 M ● 15 A 이상의 전류 사용시 경보음 발생, 디지털 표시부에 사용전류가 표시됨 ● Type: 10 Way / 14 Way / 20 Way ● AC 220 V - 30 A ● ON/OFF 스위치 및 단자대 내장으로 직접연결가능 ● 코드길이: 1. 8 M ● 15 A 이상의 전류 사용시 경보음 발생, 디지털 표시부에 사용전류가 표시됨 ● Type: 10 Way / 14 Way / 20 Way MULTI CONCENT - 380/32 A MULTI CONCENT - 380/64 A ● AC 380 V - 32 A ● ON/OFF 스위치 - Option ● SOCKET : DIN 49440 ● PLUG : IEC 60309 ● INPUT CABLE : 4 x 4 mm² x 3 M ● OUTLET : 7 Way / 14 Way ● AC 380 V - 64 A ● ON/OFF 스위치 - Option ● SOCKET : DIN 49440 ● PLUG : IEC 60309 ● INPUT CABLE : 4 x 4 mm² x 3 M ● OUTLET : 7 Way / 14 Way 서지보호 MULTI CONCENT – 16 A 전산표준랙-서버랙 전용 PDU ● AC 125 ~ 250 V - 16 A ● SOCKET : DIN 49440 ● PLUG : DIN 49441 / 단자대 ● INPUT CABLE : 3 x 1. 5 mm² x 2 M ● OUTLET : 7 Way ● 절연저항 : 10 kΩ ● 규격 : 19” x 1 U ● ● 250 VAC - 30 A NEMA 플러그 ON/OFF 스위치, 차단기 내장 소켓타입(선택): IEC 320 C 13 또는 DIN 49440 ● 7 Way / 14 Way / 24 Way ● CE, UL, Ro. HS인증 18

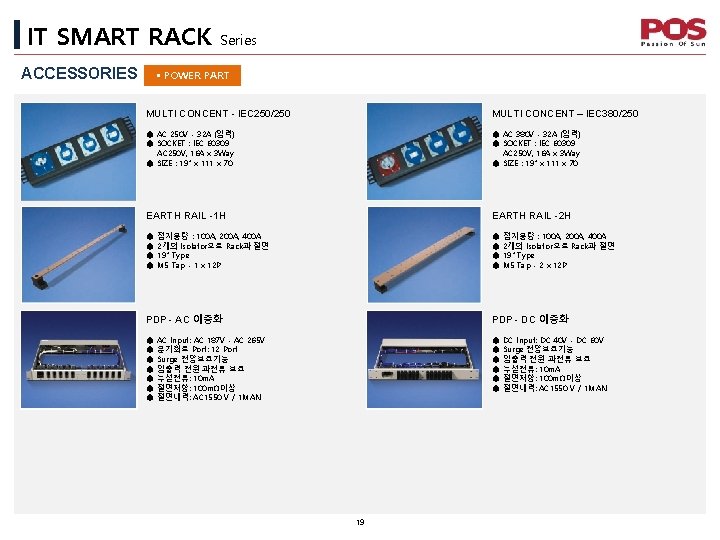

IT SMART RACK ACCESSORIES Series § POWER PART MULTI CONCENT - IEC 250/250 MULTI CONCENT – IEC 380/250 ● AC 250 V - 32 A (입력) ● SOCKET : IEC 60309 AC 250 V, 16 A x 3 Way ● SIZE : 19” x 111 x 70 ● AC 380 V - 32 A (입력) ● SOCKET : IEC 60309 AC 250 V, 16 A x 3 Way ● SIZE : 19” x 111 x 70 EARTH RAIL -1 H EARTH RAIL -2 H ● ● ● ● 접지용량 : 100 A, 200 A, 400 A 2개의 Isolator으로 Rack과 절연 19” Type M 5 Tap - 1 x 12 P 접지용량 : 100 A, 200 A, 400 A 2개의 Isolator으로 Rack과 절연 19” Type M 5 Tap - 2 x 12 P PDP - AC 이중화 PDP - DC 이중화 ● ● ● ● AC Input: AC 187 V - AC 265 V 분기회로 Port: 12 Port Surge 전압보호기능 입출력 전원 과전류 보호 누설전류: 10 m. A 절연저항: 100 mΩ이상 절연내력: AC 1550 V / 1 MAN 19 DC Input: DC 40 V - DC 60 V Surge 전압보호기능 입출력 전원 과전류 보호 누설전류: 10 m. A 절연저항: 100 mΩ이상 절연내력: AC 1550 V / 1 MAN

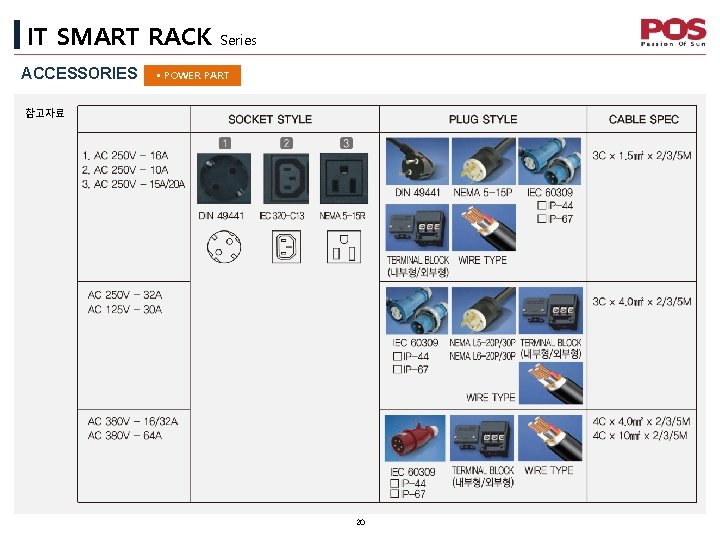

IT SMART RACK ACCESSORIES Series § POWER PART 참고자료 20

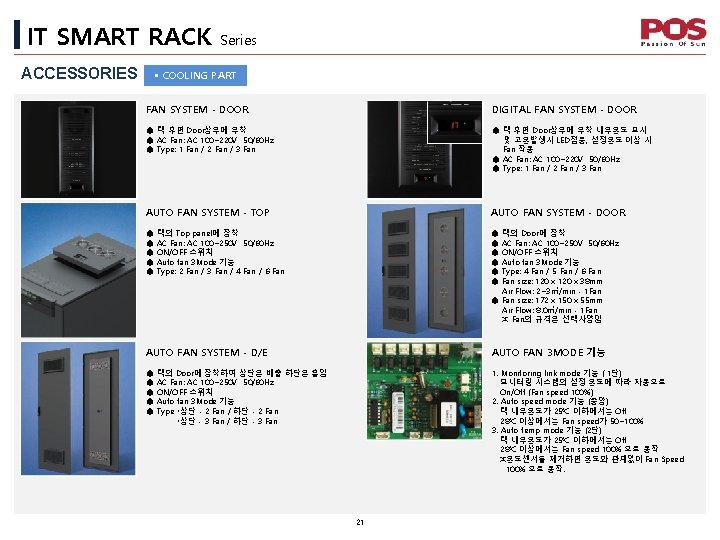

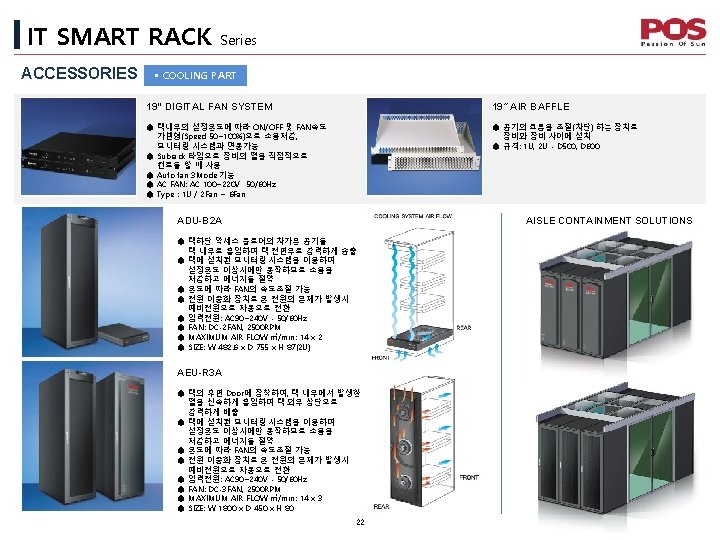

IT SMART RACK ACCESSORIES Series § COOLING PART FAN SYSTEM - DOOR DIGITAL FAN SYSTEM - DOOR ● 랙 후면 Door상부에 부착 ● AC Fan: AC 100~220 V 50/60 Hz ● Type: 1 Fan / 2 Fan / 3 Fan ● 랙 후면 Door상부에 부착 내부온도 표시 및 고온발생시 LED점등, 설정온도 이상 시 Fan 작동 ● AC Fan: AC 100~220 V 50/60 Hz ● Type: 1 Fan / 2 Fan / 3 Fan AUTO FAN SYSTEM - TOP AUTO FAN SYSTEM - DOOR ● ● ● 랙의 Top panel에 장착 AC Fan: AC 100~250 V 50/60 Hz ON/OFF 스위치 Auto fan 3 Mode 기능 Type: 2 Fan / 3 Fan / 4 Fan / 6 Fan 랙의 Door에 장착 AC Fan: AC 100~250 V 50/60 Hz ON/OFF 스위치 Auto fan 3 Mode 기능 Type: 4 Fan / 5 Fan / 6 Fan size: 120 x 38 mm Air Flow: 2~3㎥/min - 1 Fan ● Fan size: 172 x 150 x 55 mm Air Flow: 8. 0㎥/min - 1 Fan ※ Fan의 규격은 선택사양임 AUTO FAN SYSTEM - D/E AUTO FAN 3 MODE 기능 ● ● ● 1. Monitoring link mode 기능 ( 1단) 모니터링 시스템의 설정 온도에 따라 자동으로 On/Off (Fan speed 100%) 2. Auto speed mode 기능 (중앙) 랙 내부온도가 25℃ 이하에서는 Off 28℃ 이상에서는 Fan speed가 50~100% 3. Auto temp mode 기능 (2단) 랙 내부온도가 25℃ 이하에서는 Off 28℃ 이상에서는 Fan speed 100% 으로 동작 ※온도센서를 제거하면 온도와 관계없이 Fan Speed 100% 으로 동작. 랙의 Door에 장착하며 상단은 배출 하단은 흡입 AC Fan: AC 100~250 V 50/60 Hz ON/OFF 스위치 Auto fan 3 Mode 기능 Type • 상단 - 2 Fan / 하단 - 2 Fan • 상단 - 3 Fan / 하단 - 3 Fan 21

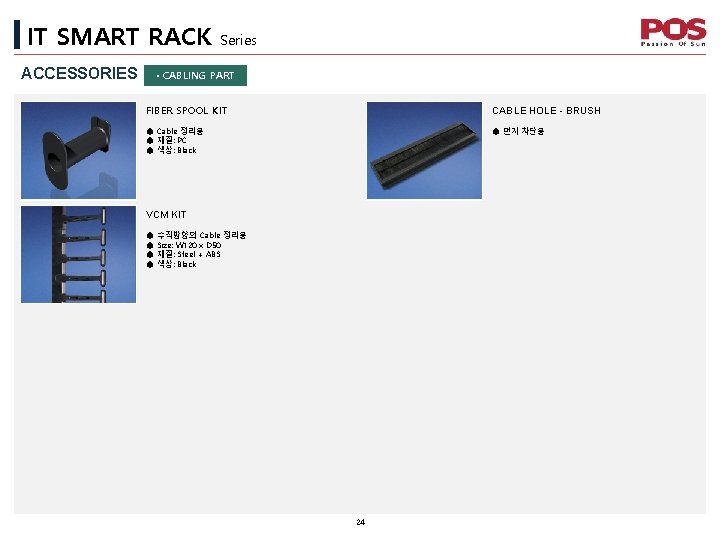

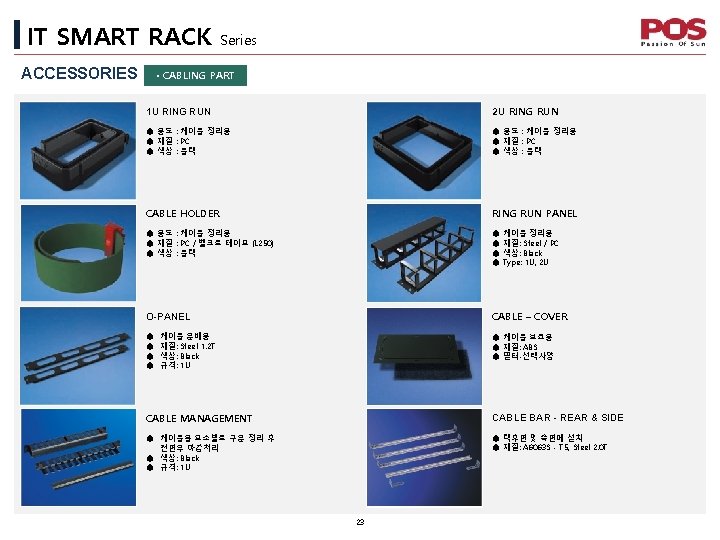

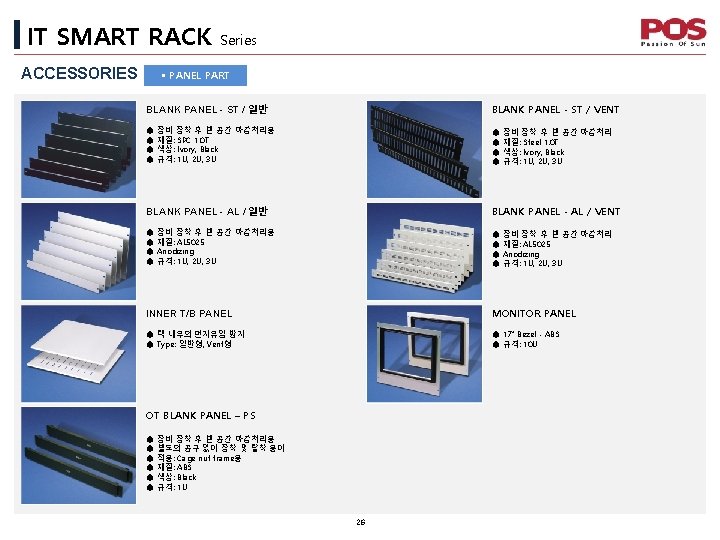

IT SMART RACK ACCESSORIES Series § CABLING PART FIBER SPOOL KIT CABLE HOLE - BRUSH ● Cable 정리용 ● 재질: PC ● 색상: Black ● 먼지 차단용 VCM KIT ● ● 수직방향의 Cable 정리용 Size: W 120 x D 50 재질: Steel + ABS 색상: Black 24

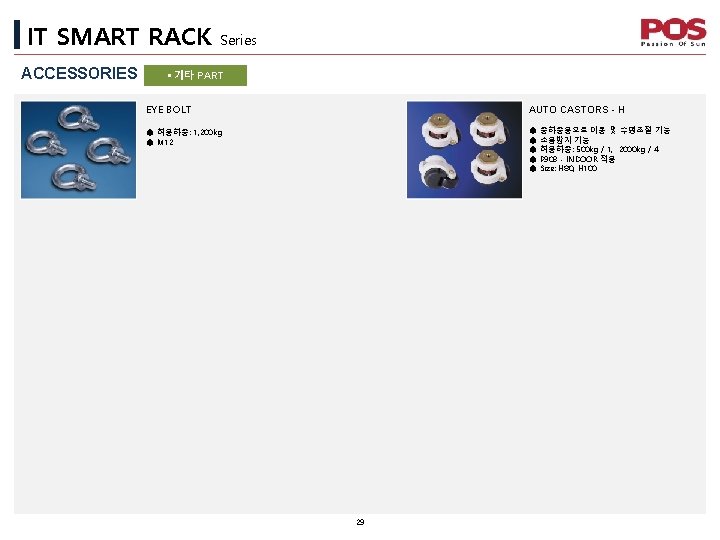

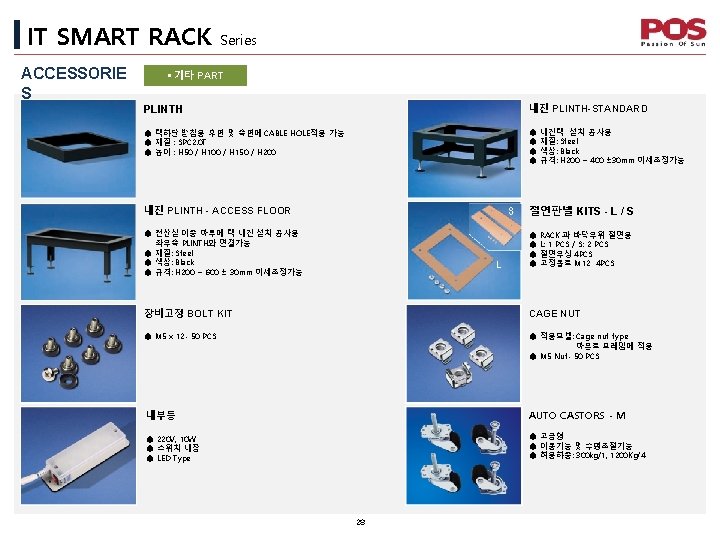

IT SMART RACK ACCESSORIES Series § 기타 PART AUTO CASTORS - H EYE BOLT ● ● ● 허용하중: 1, 200 kg ● M 12 29 중하중용으로 이동 및 수평조절 기능 소음방지 기능 허용하중: 500 kg / 1, 2000 kg / 4 P 903 - INDOOR 적용 Size: H 80, H 100
