Fenmeno ondulatorio Qu son las ondas Perturbacin de
![Fenómeno ondulatorio Fenómeno ondulatorio](https://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-1.jpg)
Fenómeno ondulatorio
![¿Qué son las ondas? • Perturbación de un medio material o no , • ¿Qué son las ondas? • Perturbación de un medio material o no , •](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-2.jpg)
¿Qué son las ondas? • Perturbación de un medio material o no , • (cambios de densidad, cambios en la presión , cambios en el campo magnético, cambios en un campo eléctrico, • Transporte de energía.
![En un medio elástico • Si las partículas que conforman el medio elástico pueden En un medio elástico • Si las partículas que conforman el medio elástico pueden](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-3.jpg)
En un medio elástico • Si las partículas que conforman el medio elástico pueden oscilar respecto de una posición determinada cuando este es perturbado. • La energía de la oscilación es transmitida de una partícula a otra , da origen a una movimiento ondulatorio.
![¿Cómo se clasifican las ondas? • Primer criterio : medio de propagación: • Ondas ¿Cómo se clasifican las ondas? • Primer criterio : medio de propagación: • Ondas](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-4.jpg)
¿Cómo se clasifican las ondas? • Primer criterio : medio de propagación: • Ondas mecánicas • Ondas electromagnéticas.
![Ondas mecánicas: • Perturbaciones de algunas de las propiedades mecánicas del medio material, como Ondas mecánicas: • Perturbaciones de algunas de las propiedades mecánicas del medio material, como](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-5.jpg)
Ondas mecánicas: • Perturbaciones de algunas de las propiedades mecánicas del medio material, como la posición , la velocidad o la energía de las partículas que lo conforman ( átomos o moléculas) • Siempre requiere de un medio material para propagarse , ya sea solido , líquido o gaseoso
![Ondas electromagnéticas • Se produce por la perturbación de las propiedades eléctricas y/o magnéticas Ondas electromagnéticas • Se produce por la perturbación de las propiedades eléctricas y/o magnéticas](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-6.jpg)
Ondas electromagnéticas • Se produce por la perturbación de las propiedades eléctricas y/o magnéticas del espacio ( campo magnético o campo eléctrico). Una onda magnética no requiere de un medio material para su propagación. • Puede propagarse en el vacío. • ( no significa que no lo puedan hacer) • (Luz visible , radiaciones )
![Segundo criterio. Dirección de vibración del medio) • Onda longitudinal • Onda transversal • Segundo criterio. Dirección de vibración del medio) • Onda longitudinal • Onda transversal •](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-7.jpg)
Segundo criterio. Dirección de vibración del medio) • Onda longitudinal • Onda transversal • https: //www. youtube. com/watch? v=-_PMqq. Enr 7 E
![Tercer criterio: Extensión del medio. • Ondas estacionarias : corresponde a aquellas cuyos pulsos Tercer criterio: Extensión del medio. • Ondas estacionarias : corresponde a aquellas cuyos pulsos](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-8.jpg)
Tercer criterio: Extensión del medio. • Ondas estacionarias : corresponde a aquellas cuyos pulsos quedan relegados a una determinada región del espacio. . Sucede cuando la perturbación incidente de una onda interfiere o superpone con aquella que es reflejada en la misma dirección. , pero en sentido opuesto. . Para que se forme una onda estacionaria , los pulsos que se interfieren deben poseer las mismas característica. • Si una onda estacionaria se origina en una cuerda , se producen puntos en que las ondas incidente y reflejada se anulan. , llamados nodos ( antinodos)
![Ondas viajeras. • Ondas que se propagan desde su lugar de origen o fuente Ondas viajeras. • Ondas que se propagan desde su lugar de origen o fuente](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-9.jpg)
Ondas viajeras. • Ondas que se propagan desde su lugar de origen o fuente y no vuelven a ella. se denominan viajeras o progresivas. • Pueden ser mecánicas o electromagnéticas , longitudinales o transversales. • A medida que una onda viajera se aleja de su fuente , resta pierde energía, (como un sismo que se hace mas débil a medida que la onda sísmica se aleja de su fuente, hipocentro).
![Cuarto criterio: periodicidad de la onda • Ondas periódicas: corresponde a un tipo de Cuarto criterio: periodicidad de la onda • Ondas periódicas: corresponde a un tipo de](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-10.jpg)
Cuarto criterio: periodicidad de la onda • Ondas periódicas: corresponde a un tipo de onda en la que entre un pulso y otro hay un valor constante de tiempo o igual periodo. A las ondas periódicas se les denomina también “ondas armónicas”. • Ondas no periódicas: cuando los pulsos se general a intervalos irregulares. ( descripción matemática muy compleja)
![Quinto criterio: dirección de propagación. • Ondas unidimensionales: cuando se propaga en una sola Quinto criterio: dirección de propagación. • Ondas unidimensionales: cuando se propaga en una sola](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-11.jpg)
Quinto criterio: dirección de propagación. • Ondas unidimensionales: cuando se propaga en una sola dirección y sus pulsos son planos ( cuerdas , resortes) • Ondas bidimensionales: Se propaga en dos dimensiones ( Ondas en un estanque con agua) • Ondas tridimensionales: cuando una onda se propaga en las tres dimensiones espaciales( sonido, la luz)
![Representación y caracterización de una onda. Elementos espaciales. Representación y caracterización de una onda. Elementos espaciales.](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-12.jpg)
Representación y caracterización de una onda. Elementos espaciales.
![Elementos espaciales de una onda aquellos que expresan la distancia entre dos puntos determinados Elementos espaciales de una onda aquellos que expresan la distancia entre dos puntos determinados](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-13.jpg)
Elementos espaciales de una onda aquellos que expresan la distancia entre dos puntos determinados de una onda • Amplitud: corresponde al desplazamiento máximo que experimentan las partículas de un medio cuando oscilan en torno a una posición de equilibrio. • Longitud de onda: es la distancia entre dos puntos consecutivos de una onda que se comportan de igual forma o tienen la misma fase( se dice que os puntos están en fase)
![Elementos temporales de una onda • Elementos temporales de una onda •](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-14.jpg)
Elementos temporales de una onda •
![](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-15.jpg)
![Propiedades de las ondas • Cuando las ondas interactúan con determinados obstáculos , algunas Propiedades de las ondas • Cuando las ondas interactúan con determinados obstáculos , algunas](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-16.jpg)
Propiedades de las ondas • Cuando las ondas interactúan con determinados obstáculos , algunas de sus características , como la dirección o la rapidez se modifican. • Estos cambios obedecen a determinadas leyes o principios físicos.
![Reflexión de las ondas • Cuando una onda incide en el limite de separación Reflexión de las ondas • Cuando una onda incide en el limite de separación](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-17.jpg)
Reflexión de las ondas • Cuando una onda incide en el limite de separación de dos medios diferentes , parte de ella es redireccionada hacia el , medio por el cual se propagaba originalmente.
![Reflexión de una onda luminosa. Reflexión de una onda luminosa.](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-18.jpg)
Reflexión de una onda luminosa.
![Elementos de una reflexión ondulatoria • • Plano de reflexión • • • Punto Elementos de una reflexión ondulatoria • • Plano de reflexión • • • Punto](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-19.jpg)
Elementos de una reflexión ondulatoria • • Plano de reflexión • • • Punto de incidencia Normal Perpendicular a la superficie de de eseparacion entre los medios, en el plano de reflexión. Reayo incidente Rayo reflejado Angulo de incidencia Angulo reflejado
![Refracción de una onda • Cuando una onda viajera , como la luz, el Refracción de una onda • Cuando una onda viajera , como la luz, el](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-20.jpg)
Refracción de una onda • Cuando una onda viajera , como la luz, el sonido o una onda sísmica , experimenta un cambio de su velocidad de propagación y , por consiguiente , en su dirección ( siempre que el ángulo de incidencia sea distinto de cero) • La superficie que separa los medios se denomina interfaz

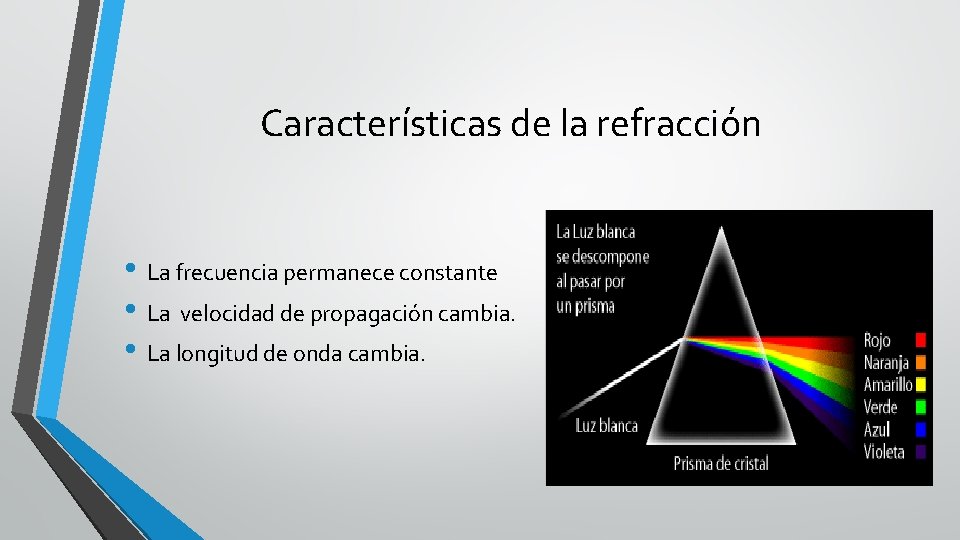

![Características de la refracción • La frecuencia permanece constante • La velocidad de propagación Características de la refracción • La frecuencia permanece constante • La velocidad de propagación](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-21.jpg)
Características de la refracción • La frecuencia permanece constante • La velocidad de propagación cambia. • La longitud de onda cambia.

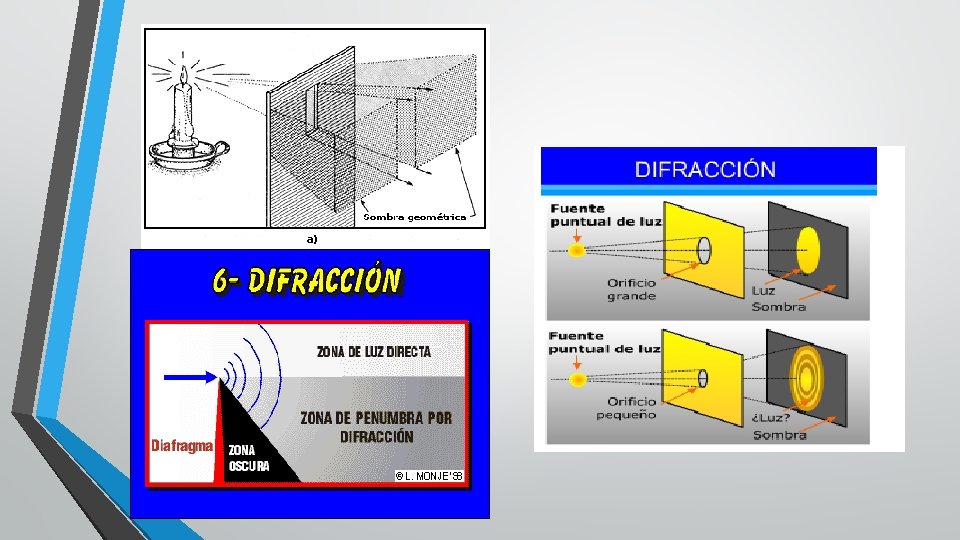

![Difracción de una onda • Cuando una onda atraviesa una abertura • cuyo tamaño Difracción de una onda • Cuando una onda atraviesa una abertura • cuyo tamaño](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-22.jpg)
Difracción de una onda • Cuando una onda atraviesa una abertura • cuyo tamaño es aproximadamente similar • a la longitud de la onda , en la abertura • se produce un nuevo foco emisor , a partir • del cual , la onda se propaga en múltiples • direcciones.
![](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-23.jpg)
![Resolucion de problemas • Ondas sonoras. • Ondas electromagnéticas • Frecuencias, longitudes de onda. Resolucion de problemas • Ondas sonoras. • Ondas electromagnéticas • Frecuencias, longitudes de onda.](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-24.jpg)
Resolucion de problemas • Ondas sonoras. • Ondas electromagnéticas • Frecuencias, longitudes de onda. • Espectros.
![Integración de conceptos • 1. - Una gimnasta agita una cinta con una frecuencia Integración de conceptos • 1. - Una gimnasta agita una cinta con una frecuencia](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-25.jpg)
Integración de conceptos • 1. - Una gimnasta agita una cinta con una frecuencia constante. Producto de aquello , se genera una serie de pulsos de igual amplitud en la cinta , los que se encuentran igualmente espaciados , tal como se representa en la imagen . • Si la onda representada en la cinta tarda 0, 5 segundos en ir de hasta B. ¿Cuál es su frecuencia y periodo?
![2. - Loreto hace oscilar una cuerda , generando en ella una serie de 2. - Loreto hace oscilar una cuerda , generando en ella una serie de](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-26.jpg)

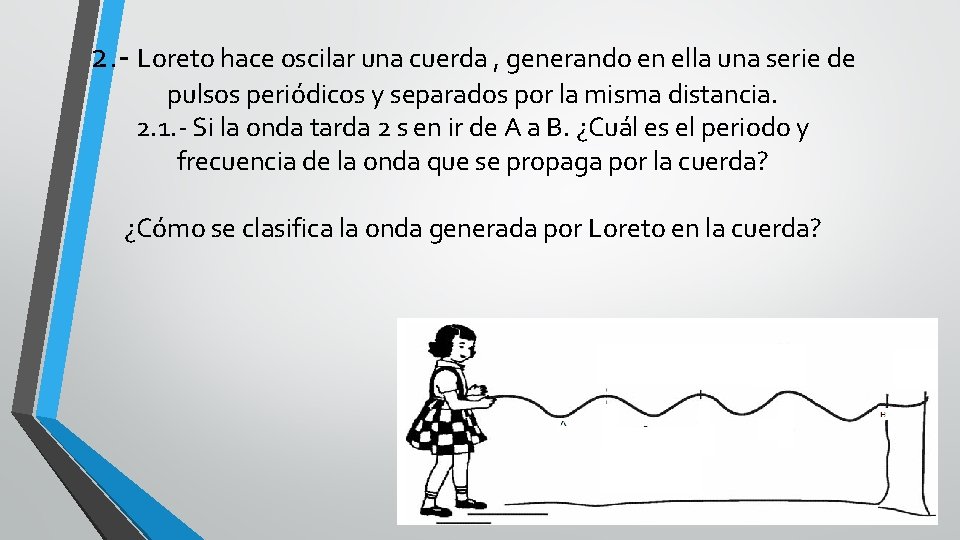

2. - Loreto hace oscilar una cuerda , generando en ella una serie de pulsos periódicos y separados por la misma distancia. 2. 1. - Si la onda tarda 2 s en ir de A a B. ¿Cuál es el periodo y frecuencia de la onda que se propaga por la cuerda? ¿Cómo se clasifica la onda generada por Loreto en la cuerda?
![• Cuando matias analiza el grafico de una onda , se da cuenta • Cuando matias analiza el grafico de una onda , se da cuenta](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-27.jpg)
• Cuando matias analiza el grafico de una onda , se da cuenta de que en los ejes se consignan elementos espaciales de la misma. • Respecto al grafico analizado por matias, • ¿Cómo es la longitud de onda en relación con la amplitud?
![La figura muestra una onda estacionaria que consta de seis partes o segmentos entre La figura muestra una onda estacionaria que consta de seis partes o segmentos entre](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-28.jpg)
La figura muestra una onda estacionaria que consta de seis partes o segmentos entre los puntos , entonces al disminuir a la mitad su frecuencia de oscilación. Determine el numero de segmentos que tendrá la nueva onda
![La onda que muestra la figura 12 tiene una frecuencia de 10 Hz, Determinar La onda que muestra la figura 12 tiene una frecuencia de 10 Hz, Determinar](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-29.jpg)
La onda que muestra la figura 12 tiene una frecuencia de 10 Hz, Determinar su rapidez de propagación.
![11. La figura 16 representa el perfil de una onda que se propaga en 11. La figura 16 representa el perfil de una onda que se propaga en](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-30.jpg)
11. La figura 16 representa el perfil de una onda que se propaga en una cuerda. Con la información mostrada, Determinar se la longitud de onda y la amplitud de la misma. Si la frecuencia de la misma onda es de 8 Hz. Determine: el periodo y la rapidez de propagación.
![• Considere el sonido emitido por un violín corresponde a una onda • • Considere el sonido emitido por un violín corresponde a una onda •](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-31.jpg)
• Considere el sonido emitido por un violín corresponde a una onda • respecto de el analice: si corresponde a una onda: • I) Transversal? • II) Bidimensional? • III) Que no puede viajar en el agua? •
![• Una onda pasa de un medio a otro y producto de esto • Una onda pasa de un medio a otro y producto de esto](http://slidetodoc.com/presentation_image_h/877fad44c229672d80aed5ce4725d438/image-32.jpg)
• Una onda pasa de un medio a otro y producto de esto se duplicó su longitud de onda, respecto a esta situación, es verdadero decir que • A) no es posible ya que la longitud de onda se mantiene al pasar a otro medio. • B) su rapidez se cuadruplicó. • C) su frecuencia se duplicó también. • D) su frecuencia disminuyó a la mitad. • E) su rapidez se duplicó.
