IAC Objetivos Definir Qu es una onda y
IAC
Objetivos Definir: ¿Qué es una onda y qué características tiene? ¿Cuáles son las partes que tiene una onda, definiendo cada una de ellas? ¿Cuántos tipos de ondas existen, cuales son y que características tiene cada una de ellas? ¿Explica porque un temblor se transmite por medio de ondas y de qué tipo son? ¿Dónde se producen las ondas y como se transmiten? ¿Las ondas de radio tienen las mismas características que las ondas sísmicas, que las ondas de la voz y que las ondas de transmisión vía satélite? .
Introducción Las ondas están relacionadas con muchísimos fenómenos cotidianos y no tan cotidianos. Están por todos sitios a nuestro alrededor: • • • El sonido La luz La radio y los teléfonos móviles Las ondas electromagnéticas Las olas del mar y los tsunamis Las ondas sísmicas de un terremoto Ondas en cuerdas Y terremotos Maremotos Avalanchas, etc.
Que es una onda? • Se entiende por onda a aquella perturbación que transporta energía, y que se propaga en el tiempo y espacio. La onda tiene una vibración de forma ondulada que se inicia en un punto y continúa hasta que choca con otro cuerpo. • La fuente de una onda es la perturbación de un sistema, sacándolo de su posición de equilibrio.
Concepto: • Una onda es una perturbación que avanza o que se propaga en un medio material o incluso en el vacío. Cuando estas ondas necesitan de un medio material, se llaman ondas mecánicas. Las únicas ondas que pueden propagarse en el vacío son las ondas electromagnéticas. • El sonido es un tipo de onda mecánica que se propaga únicamente en presencia de un medio material. .
Concepto: “Una onda es una forma de transmisión de energía, en la que una per-turbación se propaga a través del espacio sin que haya transporte neto de materia” La onda que transmite un látigo lleva una energía que se descarga en su punta al golpear. Un corcho en la superficie del agua vibra verticalmente al paso de las olas pero no se traslada horizontalmente, eso indica que las partículas de agua vibran pero no se trasladan.
Características generales de una onda Tren de ondas: Todas las ondas al moverse lo hacen una tras otra como si fuera un tren de donde se coloca un vagón tras otro.
LA CRESTA (C), Monte, Pico: Es el punto que ocupa la posición más alta en una onda. VALLE (V) Es el punto más bajo de la onda. ELONGACIÓN Es la distancia comprendida entre la posición de equilibrio de un punto en oscilación y la posición donde se encuentra un objeto en un instante determinado. Nodo: Es el punto donde la onda cruza la línea de equilibrio. Periodo: Tiempo que tarda en efectuarse una onda o vibración completa, se mide en segundos o s/ciclo se representa con una T mayúscula. Amplitud (A) : Es la máxima separación de la onda o vibración desde su punto de equilibrio. Frecuencia: Es el número de ondas producidas por segundo. La frecuencia se indica con la letra f minúscula. Se mide en ciclos/ segundo o hertz (Hz). Coincide con el número de oscilaciones por segundo que realiza un punto al ser alcanzado por las ondas.
La longitud de onda (λ) Es la distancia entre dos máximos o compresiones consecutivos de la onda. En las ondas transversales la longitud de onda corresponde a la distancia entre dos montes o valles, y en las ondas longitudinales a la distancia entre dos compresiones contiguas. También podemos decir que es la distancia que ocupa una onda completa, se indica con la letra griega lambda (Λ) y se mide en metros. A la parte superior de la onda se le llama cresta y a la inferior se le llama valle. Velocidad de propagación: Es la relación que existe entre un espacio recorrido igual a una longitud de onda y el tiempo empleado en recorrerlo.
Velocidad de propagación: Es la relación que existe entre un espacio recorrido igual a una longitud de onda y el tiempo empleado en recorrerlo. Se indica con la letra V y es igual al producto de la frecuencia (f) por la longitud de onda (λ). Matemáticamente se expresa así: por lo tanto: fórmula que nos indica que la longitud de onda λ y la frecuencia f son dos magnitudes inversamente proporcionales, es decir que cuanto mayor es una tanto menor es la otra. Periodo: Es el tiempo (en segundos) que tarda un punto en realizar una oscilación completa al paso de una onda. Se abrevia con la letra (T). La frecuencia (f) se relaciona con el periodo según la fórmula Volvamos a la fórmula para reemplazar en ella f (frecuencia), y nos queda la fórmula.
Clasificación Según la dirección de propagación y perturbación: Longitudinales La perturbación de las partículas del medio ocurre en dirección paralela con la dirección de propagación o viaje de la onda. Transversales La perturbación de las partículas del medio ocurre en dirección perpendicular a la dirección de propagación de la onda.
Clasificación Según la dirección de propagación y perturbación: Longitudinales Ejemplos de ondas longitudinales: las compresiones y dilataciones que se propagan por un muelle, el sonido. Transversales Ejemplos de ondas transversales: las olas en el agua, las ondulaciones que se propagan por una cuerda, la luz…

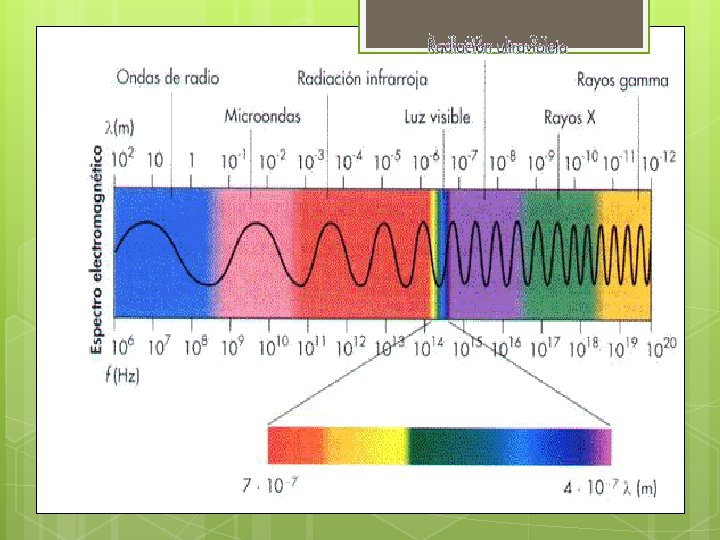

Clasificación Según el medio de propagación: Ondas electromagnéti cas Estas ondas no necesitan de un medio para propagarse en el espacio, lo que les permite hacerlo en el vacío a velocidad constante, ya que son producto de oscilaciones de un campo eléctrico que se relaciona con uno magnético asociado. Pueden ser longitudinales o Ondas Mecánicas o gravitacionales Se propagan en el vacío y en medios materiales ya sea elástico o deformable para poder viajar. Este puede ser sólido, líquido o gaseoso y es perturbado de forma temporal aunque no se transporta a otro lugar. En el vacío tienen rapidez igual a 300 000 km / s. transversales. La rapidez depende del medio de Se originan a partir de campos eléctricos y magnéticos propagación. superpuestos. Ejemplos: luz, Ejemplos: ondas en cuerdas, radiaciones, ondas sonoras.
Clasificación Según su propagación: Ondas Tridimensionales Estas ondas, como su nombre Ondas tridimensionales: indica, viajan en una única estas ondas viajan en tres dirección espacial. Es por esto direcciones conformando que sus frentes son planos y un frente de esférico que paralelos. emanan de la fuente de perturbación Ondas bidimensionales: desplazándose en todas estas ondas, en cambio, las direcciones. viajan en dos direcciones Unidimensionales cualquieras de una determinada superficie.
Ondas por su Propagación 15 àEl último criterio tiene en cuenta en cuantas direcciones (dimensiones) se está propagando la onda ): §Ondas unidimensionales (1 D): §Ondas Bidimensionales (2 D): § Ondas Tridimensionales (3 D):
Clasificación
Ondas sísmicas ¿Terremotos y movimientos. . ? La energía de un Hay varios tipos de ondas terremoto, explosión u otra fuente sísmica se mueve a través de la tierra como un frente de onda que se extiende en todas direcciones……………O ndas tridimensionales sísmicas y cada uno se mueve de un modo diferente. Los dos tipos principales son las ondas internas y las ondas superficiales. Las ondas internas pueden viajar a través de las capas interiores de la Tierra, pero las ondas superficiales sólo se pueden mover a lo largo de la superficie del planeta, como ondulaciones sobre el agua.
Ondas sísmicas ¿Terremotos y movimientos. . ? Ondas Internas: Puedes ver el Las ondas P (ondas primarias o compresionales) son las ondas sísmicas que más rápidamente se mueven. Lo hacen con un movimiento de empuje y tracción, que provoca que las partículas en la roca se muevan hacia adelante y hacia atrás en su lugar. Las ondas P pueden moverse a través de sólidos, líquidos o gases. Son muy similares a las ondas sonoras, empujan y jalan la roca casi como las ondas sonoras empujan y jalan el aire. movimiento de una onda P si estiras un juguete de resorte y empujas un extremo. La energía se moverá a lo largo del resorte, empujando y jalando como una onda P.
Ondas sísmicas ¿Terremotos y movimientos. . ? Ondas Superficiales: 1. Las ondas de Love llevan el nombre de A. E. H. Love, un matemático británico que calculó el modelo matemático para este tipo de ondas en 1911. Las ondas de Love se mueven como una serpiente, sacudiendo el terreno de un lado a otro. Aunque viajan lentamente a partir de la fuente sísmica, son muy destructivas y son las que generalmente hacen que los edificios se derrumben durante un terremoto.
Ondas sísmicas ¿Terremotos y movimientos. . ? Ondas Aunque las ondas superficiales son por Superficiales: lo general las más destructivas, la 2. Las ondas de Rayleigh mayoría de los se llaman así en honor a geólogos están aún Lord Rayleigh (John William más interesados en las Strutt), quien predijo ondas internas. matemáticamente la existencia de este tipo de ondas en 1885. Una onda de Rayleigh se mueve a lo largo del terreno como una ola viaja a través de un lago u océano.
Ondas de Radio y sus características. Ondas de Radio La radio es una tecnología que posibilita la transmisión de señales a través de la modulación de ondas electromagnéticas, las cuales no requieren de un medio físico de transporte, por lo que pueden propagarse tanto a través del aire como del espacio. Es una forma de telecomunicación (comunicación a distancia) de carácter público, representada por la emisión, el transporte y la recepción de voces, música y efectos sonoros por medio de ondas electromagnéticas que, sin el empleo de cables y conexiones, viajan desde una fuente centralmente localizada (estación) hasta el radioescucha (receptor).
PERCEPCIÓN HUMANA DE LAS ONDAS SONORAS EL HERCIO (HZ) ES LA UNIDAD QUE EXPRESA LA CANTIDAD DE VIBRACIONES QUE EMITE UNA FUENTE SONORA POR UNIDAD DE TIEMPO (FRECUENCIA). SE CONSIDERA QUE EL OÍDO HUMANO PUEDE PERCIBIR ONDAS SONORAS DE FRECUENCIAS ENTRE LOS 20 Y LOS 20. 000 HZ, SI BIEN TAMBIÉN SE CONSIDERAN RANGOS ENTRE 16 HZ (APROXIMADAMENTE LA NOTA MÁS GRAVE DE UN ÓRGANO DE IGLESIA: DO 0 = 16, 25 HZ) Y 16. 000 HZ (O 16 KHZ). LAS ONDAS QUE POSEEN UNA FRECUENCIA INFERIOR A LA AUDIBLE SE DENOMINAN INFRASÓNICAS Y LAS SUPERIORES ULTRASÓNICAS.
EL MOVIMIENTO DE LAS ONDAS SONORAS Y SUS CARACTERÍSTICAS SON: • LA FRECUENCIA • LA AMPLITUD Y • LA FORMA DE ONDA.

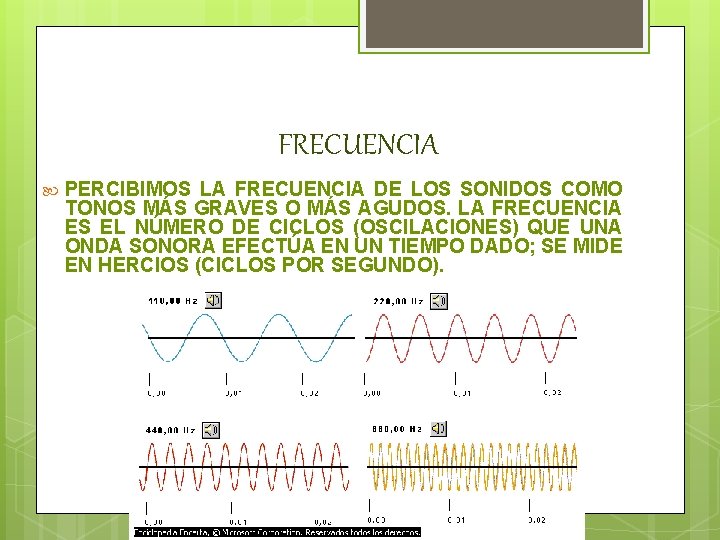

FRECUENCIA PERCIBIMOS LA FRECUENCIA DE LOS SONIDOS COMO TONOS MÁS GRAVES O MÁS AGUDOS. LA FRECUENCIA ES EL NÚMERO DE CICLOS (OSCILACIONES) QUE UNA ONDA SONORA EFECTÚA EN UN TIEMPO DADO; SE MIDE EN HERCIOS (CICLOS POR SEGUNDO).

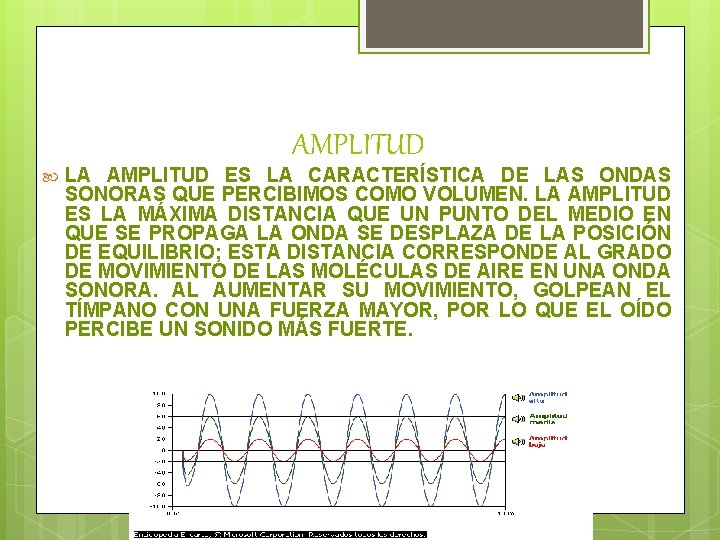

AMPLITUD LA AMPLITUD ES LA CARACTERÍSTICA DE LAS ONDAS SONORAS QUE PERCIBIMOS COMO VOLUMEN. LA AMPLITUD ES LA MÁXIMA DISTANCIA QUE UN PUNTO DEL MEDIO EN QUE SE PROPAGA LA ONDA SE DESPLAZA DE LA POSICIÓN DE EQUILIBRIO; ESTA DISTANCIA CORRESPONDE AL GRADO DE MOVIMIENTO DE LAS MOLÉCULAS DE AIRE EN UNA ONDA SONORA. AL AUMENTAR SU MOVIMIENTO, GOLPEAN EL TÍMPANO CON UNA FUERZA MAYOR, POR LO QUE EL OÍDO PERCIBE UN SONIDO MÁS FUERTE.
FORMA DE LA ONDA LAS VIBRACIONES SE PROPAGAN POR EL AIRE FORMANDO ONDAS SONORAS QUE AL LLEGAR AL OÍDO NOS PERMITEN IDENTIFICAR EL INSTRUMENTO AUNQUE NO LO VEAMOS. LOS CUATRO EJEMPLOS QUE SE MUESTRAN REPRESENTAN FORMAS DE ONDA TÍPICAS DE ALGUNOS INSTRUMENTOS COMUNES.
SEGÚN LA DIRECCIÓN DE PROPAGACIÓN, CLASIFICAMOS LAS ONDAS EN DOS TIPOS: ONDAS LONGITUDINALES: DONDE LA VIBRACIÓN DE LA ONDA ES PARALELA A LA DIRECCIÓN DE PROPAGACIÓN DE LA PROPIA ONDA. ESTAS ONDAS SE DEBEN A LAS SUCESIVAS COMPRESIONES Y ENRARECIMIENTOS DEL MEDIO. DE ESTE TIPO SON LAS ONDAS SONORAS. ONDAS TRANSVERSALES: DONDE LA VIBRACIÓN ES PERPENDICULAR A LA DIRECCIÓN DE LA ONDA. POR EJEMPLO, LAS ONDAS SOBRE LA SUPERFICIE DEL AGUA.
EL SONIDO ES EL FENÓMENO FÍSICO QUE ESTIMULA EL SENTIDO DEL OÍDO. UN CUERPO SOLO PUEDE EMITIR UN SONIDO CUANDO VIBRA. LAS VIBRACIONES SON TRANSMITIDAS MEDIANTE EL AIRE EN EL TÍMPANO, QUE VIBRA Y COMUNICA ESTAS VIBRACIONES A TRAVÉS DE UN CONJUNTO DE PEQUEÑOS HUESOS EN LAS RAMIFICACIONES DEL NERVIO AUDITIVO.
VELOCIDAD DEL SONIDO LA VELOCIDAD CON QUE SE PROPAGA DEPENDE DEL MATERIAL QUE SIRVE COMO MEDIO DE TRANSPORTE. CUALQUIER ALTERACIÓN DE LAS PROPIEDADES DEL MATERIAL, COMO SU TEMPERATURA, DENSIDAD, ETC. , HACE VARIAR LA VELOCIDAD DE PROPAGACIÓN. SUSTANCIA VELOCIDAD DEL SONIDO (m/s) Aire (0 ºC) 331, 6 Aire (20 ºC) 344 Hidrógeno (0 ºC) 1. 280 Agua (0 ºC) 1. 390 Agua (20 ºC) 1. 484 Cobre (20 ºC) 3. 580 Acero (20 ºC) 5. 050 Vidrio (20 ºC) 5. 200

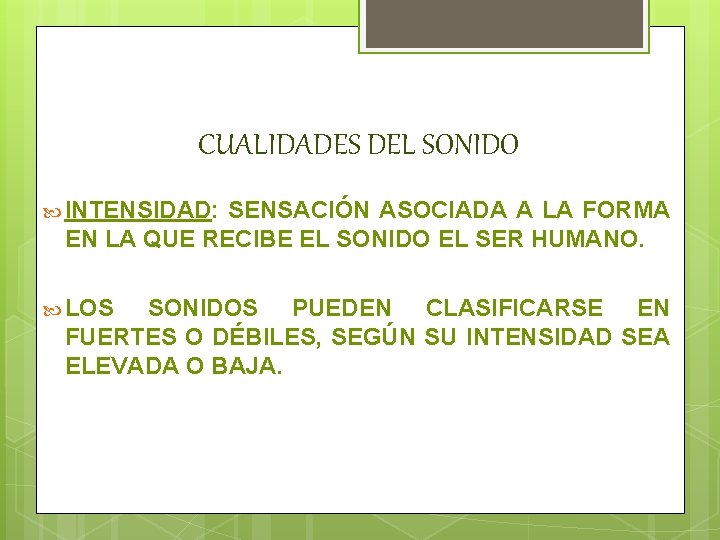

CUALIDADES DEL SONIDO INTENSIDAD: SENSACIÓN ASOCIADA A LA FORMA EN LA QUE RECIBE EL SONIDO EL SER HUMANO. LOS SONIDOS PUEDEN CLASIFICARSE EN FUERTES O DÉBILES, SEGÚN SU INTENSIDAD SEA ELEVADA O BAJA.
TONO Y ALTURA INDICA SI ESTE ES ALTO (AGUDO, MUCHAS VIBRACIONES POR SEGUNDO) COMO EL DE UN VIOLÍN O BAJO (GRAVE, POCAS VIBRACIONES POR SEGUNDO) COMO EL DE UN TAMBOR. CUANTO MÁS BAJA SEA LA FRECUENCIA MÁS BAJO SERÁ EL TONO Y VICEVERSA.

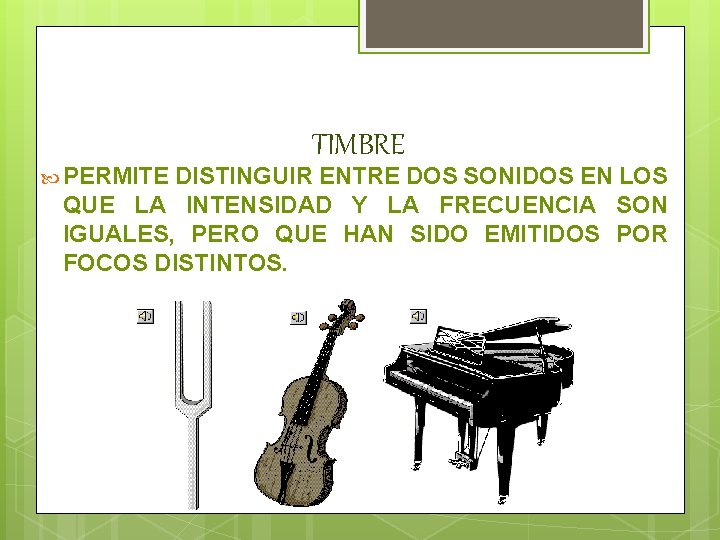

TIMBRE PERMITE DISTINGUIR ENTRE DOS SONIDOS EN LOS QUE LA INTENSIDAD Y LA FRECUENCIA SON IGUALES, PERO QUE HAN SIDO EMITIDOS POR FOCOS DISTINTOS.

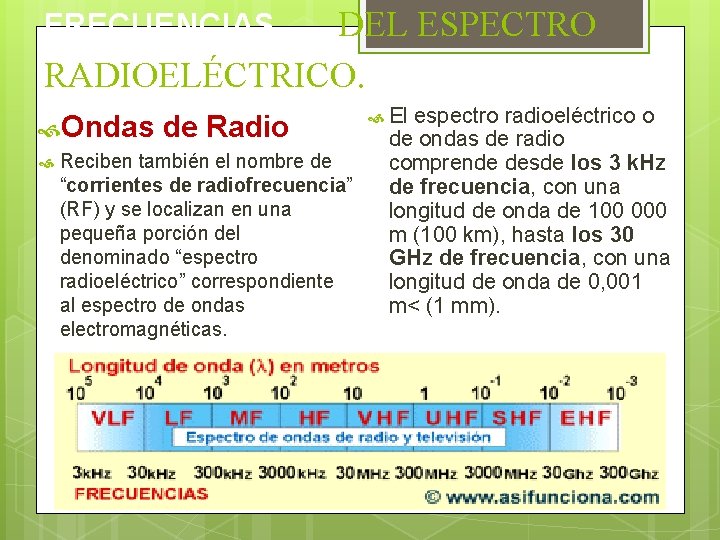

FRECUENCIAS DEL ESPECTRO RADIOELÉCTRICO. Ondas de Radio Reciben también el nombre de “corrientes de radiofrecuencia” (RF) y se localizan en una pequeña porción del denominado “espectro radioeléctrico” correspondiente al espectro de ondas electromagnéticas. El espectro radioeléctrico o de ondas de radio comprende desde los 3 k. Hz de frecuencia, con una longitud de onda de 100 000 m (100 km), hasta los 30 GHz de frecuencia, con una longitud de onda de 0, 001 m< (1 mm).

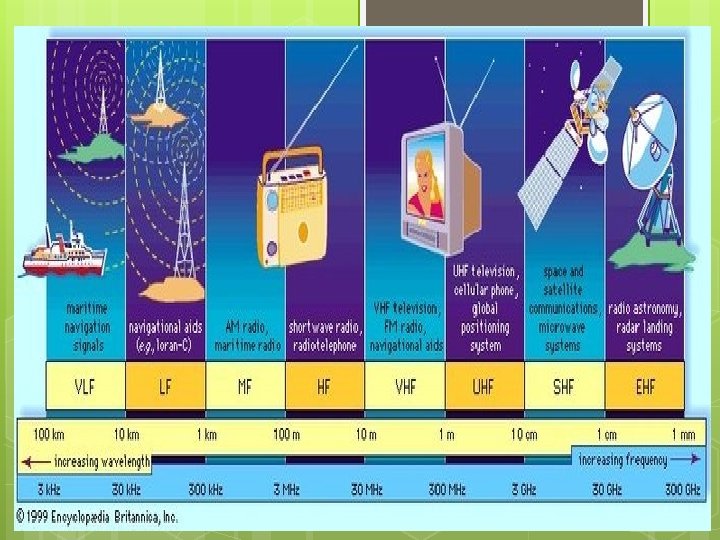

BANDAS DE FRECUENCIAS DEL ESPECTRO RADIOELÉCTRICO BANDAS DE RADIO CORRESPONDIENTES AL ESPECTRO RADIOELÉCTICO Banda VLF (Very Low Frequencies – Frecuencias Muy Bajas) FRECUENCIAS LONGITUDES DE ONDA 3 – 30 k. Hz 100 000 – 10 000 m 30 – 300 k. Hz 10 000 – 1 000 m 300 – 3 000 k. Hz 1 000 – 100 m 3 – 30 MHz 100 – 10 m Banda VHF (Very High Frequencies – Frecuencias Muy Altas) 30 – 300 MHz 10 – 1 m Banda UHF (Ultra High Frequencies – Frecuencias Ultra Altas) 300 – 3 000 MHz 1 m – 10 cm 3 – 30 GHz 10 – 1 cm 30 – 300 GHz 1 cm – 1 mm Banda LF (Low Frequencies – Frecuencias Bajas) Banda MF (Medium Frequencies – Frecuencias Medias) Banda HF (High Frequencies – Frecuencias Altas) Banda SHF (Super High Frequencies – Frecuencias Super Altas) Banda EHF (Extremely High Frequencies – Frecuencias Extremadamente Altas)
FRECUENCIAS DEL ESPECTRO RADIOELÉCTRICO. Ondas de Radio Mientras más alta sea la frecuencia de la corriente que proporcione un oscilador, más lejos viajará por el espacio la onda de radio que parte de la antena transmisora, aunque su alcance máximo también depende de la potencia de salida en watt que tenga el transmisor. . Muchas estaciones locales de radio comercial de todo el mundo aún utilizan ondas portadoras de frecuencia media, comprendidas entre 500 y 1 700 kilociclos por segundo o kilohertz (k. Hz), para transmitir su programación diaria.
NCIA
Efectos de interferencias por difracción de ondas
Fuentes de Información http: //www. tiposde. org/ciencias-exactas/66 -tipos-deondas/#ixzz 3 RItr. KRWo http: //www. tiposde. org/ciencias-exactas/66 -tipos-de-ondas/ http: //www. profesorenlinea. cl/fisica/Sonido. Ondas. htm http: //web. educastur. princast. es/proyectos/jimena/pj_francisc ga/concytip. htm http: //en. wikipedia. org/wiki/Transverse_wave http: //www. tiposde. org/ciencias-exactas/66 -tipos-deondas/#ixzz 3 RLK 5 q. OMt http: //www. tiposde. org/ciencias-exactas/66 -tipos-deondas/#ixzz 3 RLeekn. GV http: //www. ejemplode. com/53 conocimientos_basicos/2048 la_radio_y_sus_caracteristicas. html
