LAS COMPUERTAS LOGICAS Y SUS TABLAS DE VERDAD

LAS COMPUERTAS LOGICAS Y SUS TABLAS DE VERDAD POR JULIAN ARANGO

LA COMPUERTA LOGICA AND La compuerta AND es también llamada compuerta y, esta compuerta trabaja ya sea con dos tres o más entradas pero solamente posee una salida, dicha salida es alta únicamente cuando todas sus entradas son altas. TABLA PARA UNA AND DE 2 ENTRADAS X Y S 0 0 1 1 1 TABLA PARA UNA AND DE 3 ENTRADAS X Y Z S 0 0 0 1 1 0 0 0 1 0 1 1 0 0 1 1

LA COMPUERTA LOGICA NAND La compuerta NAND es también llamada compuerta NO Y, esta compuerta trabaja ya sea con dos tres o más entradas pero solamente posee una salida, dicha salida es BAJA únicamente cuando todas sus entradas son altas. TABLA PARA UNA NAND DE 2 ENTRADAS X Y S 0 0 1 1 1 0 TABLA PARA UNA NAND DE 3 ENTRADAS X Y Z S 0 0 0 1 1 0 1 0 1 1 0 0 1 1 1 1 0

LA COMPUERTA LOGICA OR La compuerta OR es también llamada compuerta O, esta compuerta trabaja ya sea con dos tres o más entradas pero solamente posee una salida, dicha salida es ALTA cuando al menos una de sus entradas es alta. TABLA PARA UNA OR DE 2 ENTRADAS X Y S 0 0 1 1 1 0 1 1 TABLA PARA UNA OR DE 3 ENTRADAS X Y Z S 0 0 0 1 1 0 1 0 1 1 0 0 1 1 1 1 0 1 1 1

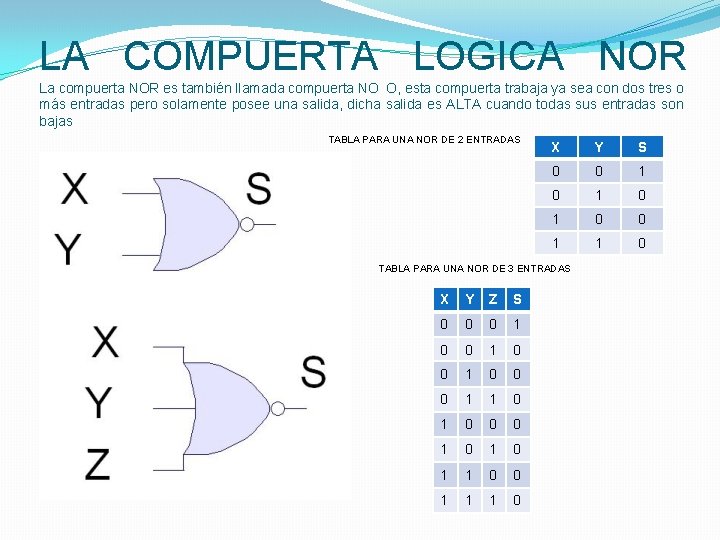

LA COMPUERTA LOGICA NOR La compuerta NOR es también llamada compuerta NO O, esta compuerta trabaja ya sea con dos tres o más entradas pero solamente posee una salida, dicha salida es ALTA cuando todas sus entradas son bajas TABLA PARA UNA NOR DE 2 ENTRADAS X Y S 0 0 1 0 1 0 0 1 1 0 TABLA PARA UNA NOR DE 3 ENTRADAS X Y Z S 0 0 0 1 0 0 0 1 1 0 0 0 1 0 1 1 0 0 1 1 1 0

LA COMPUERTA LOGICA NOT La compuerta NOT es también llamada compuerta NO, esta compuerta trabaja con una sola entrada y una sola salida, dicha compuerta entrega a su salida el inverso de lo que hay en la entrada. TABLA PARA UNA COMPUERTA NOT X S 0 1 1 0
