ELK PROJE DERS SLAYTLARI 1 Ders notlarnda 47

ÇELİK PROJE DERS SLAYTLARI -1

Ders notlarında 47. sayfa

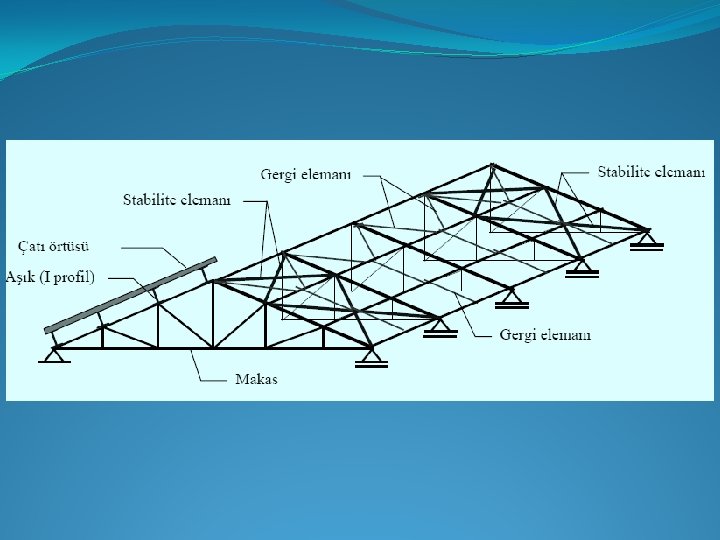

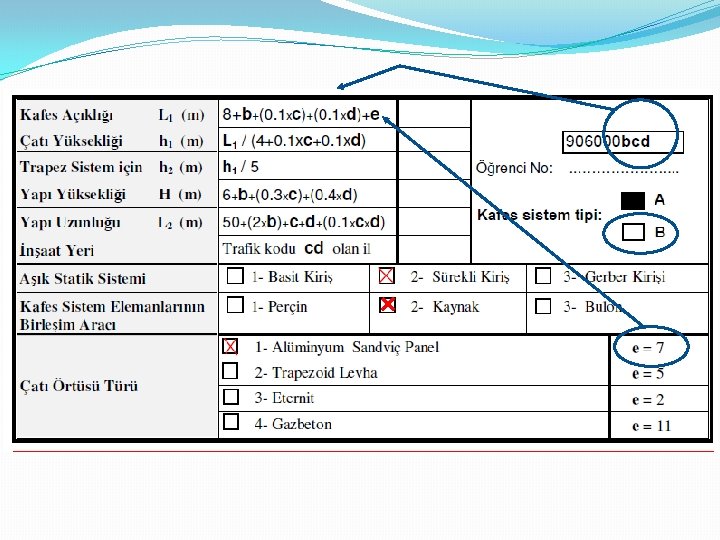

Herkes B tipini seçecek

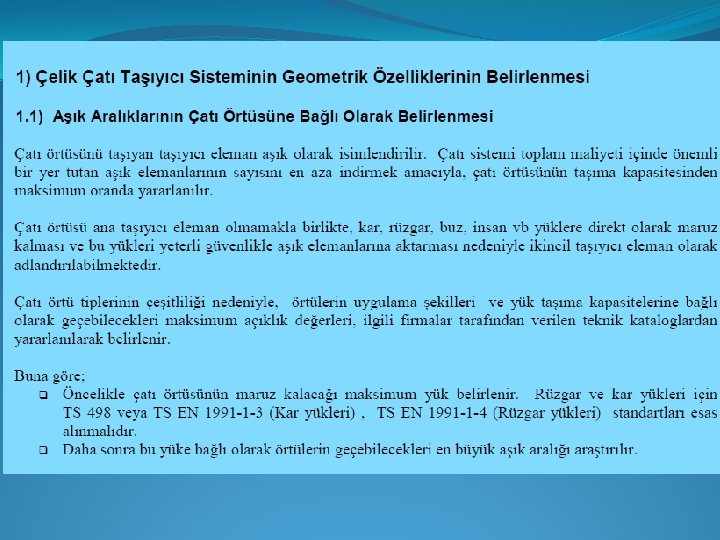

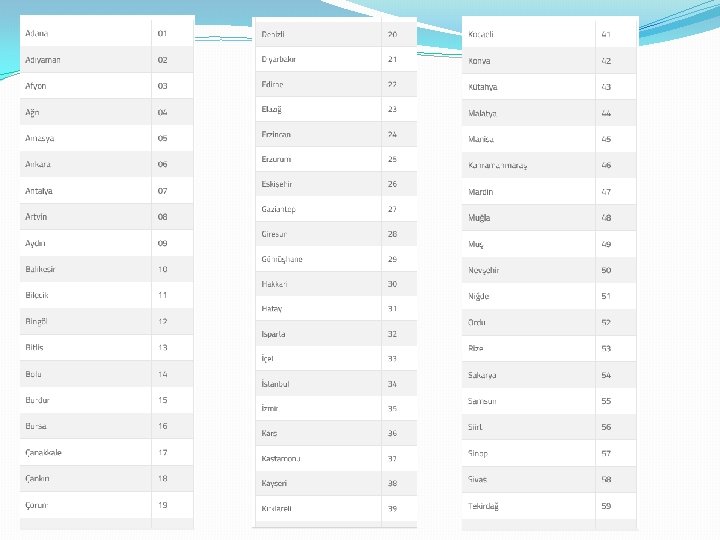

cd 81’ i geçiyorsa 81’den çıkarınca bulunan rakamı il kodu olarak kullanınız. Örneğin cd = 98 ise, alınacak il kodu, 98 – 81 = 17’dir.

L LAMA 2 L I T U

Örnek projemizde de aynı çatı örtüsü olduğu için Pörtü = 4, 10 kg/m 2

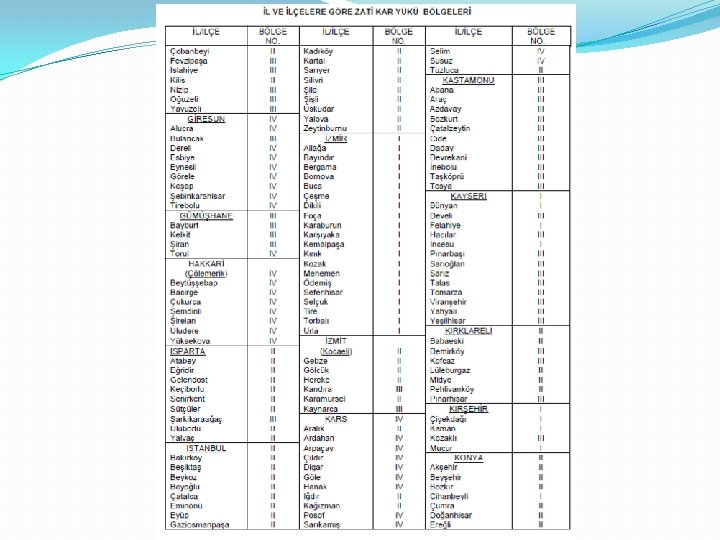

İLLERE GÖRE ORTALAMA RAKIM DEĞERLERİ

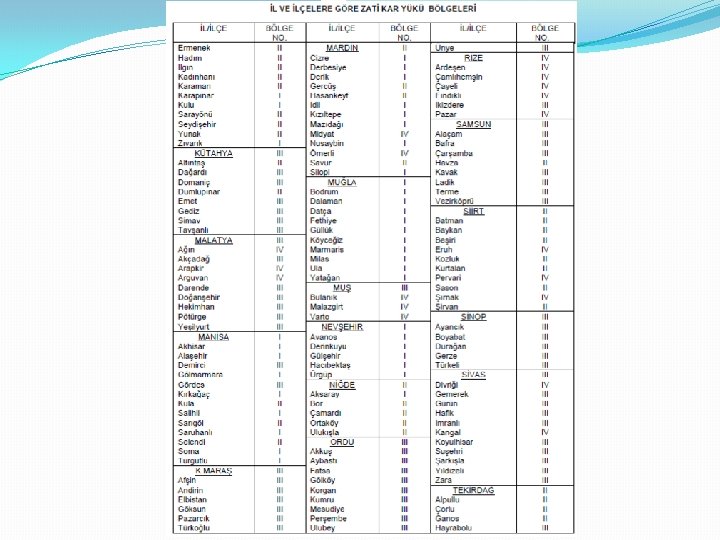

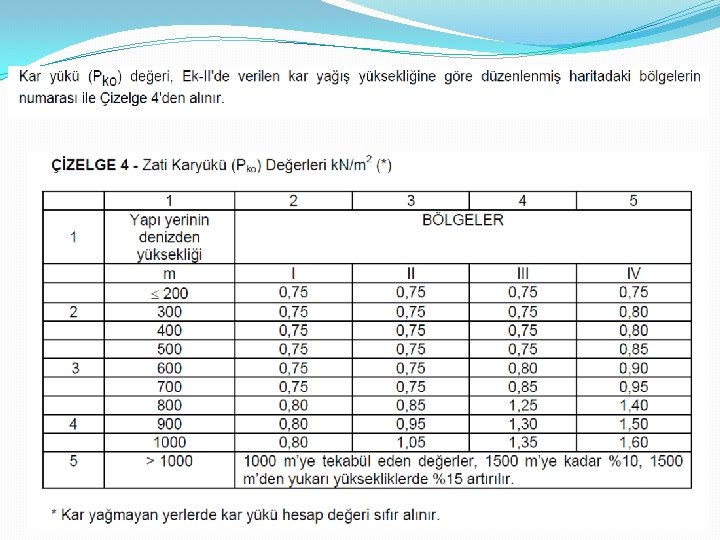

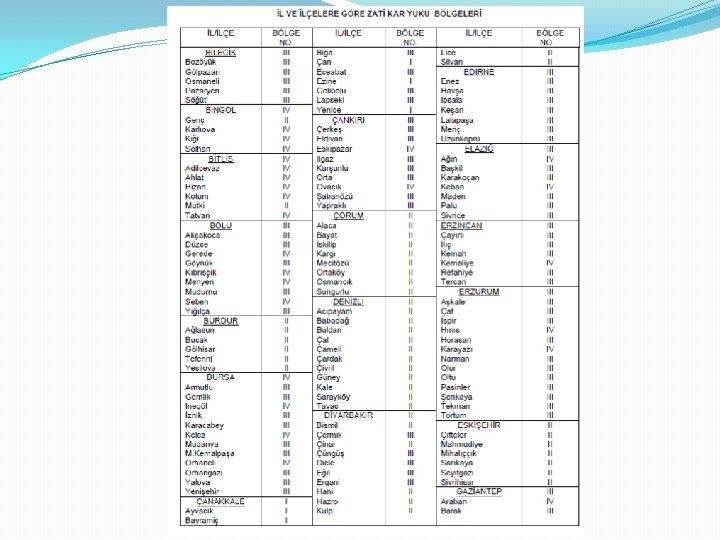

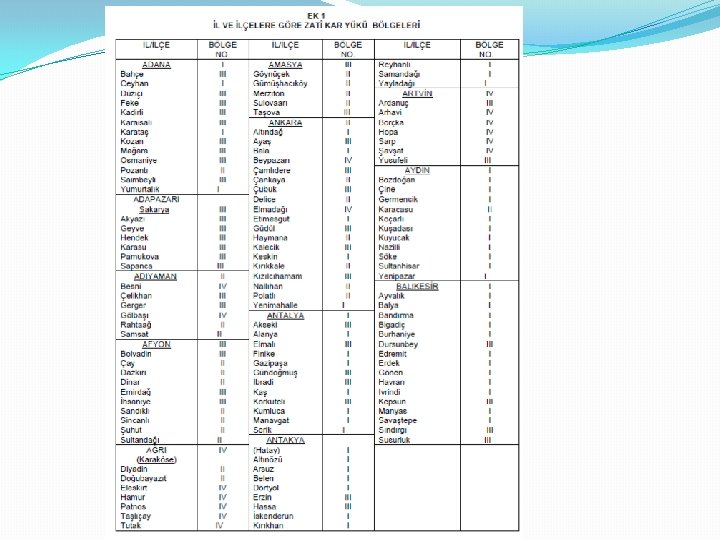

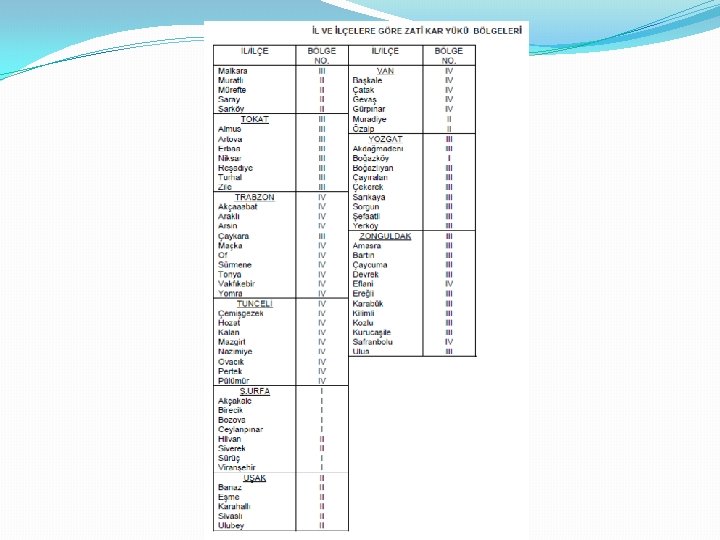

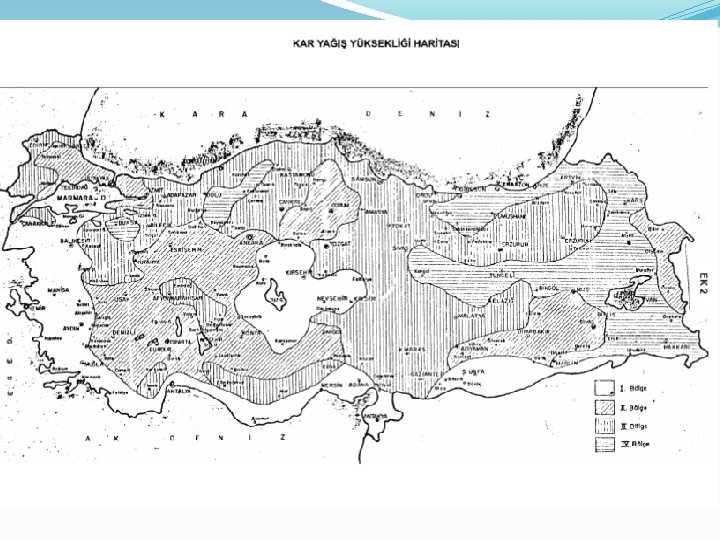

�Örnek projemizde: Proje inşaat yeri: Muş rakım: 1300 �Tablodan Muş: III. bölge Örnek projemizde: Pkar = 135 + (135 x 0, 10) = 148, 5 kg/m 2

= 0, 03 x 7 = 0, 21 k. N/m 2 Örnek Projemizde: Rakım > 400 m olduğu için Pbuz = 21 kg/m 2 alındı.

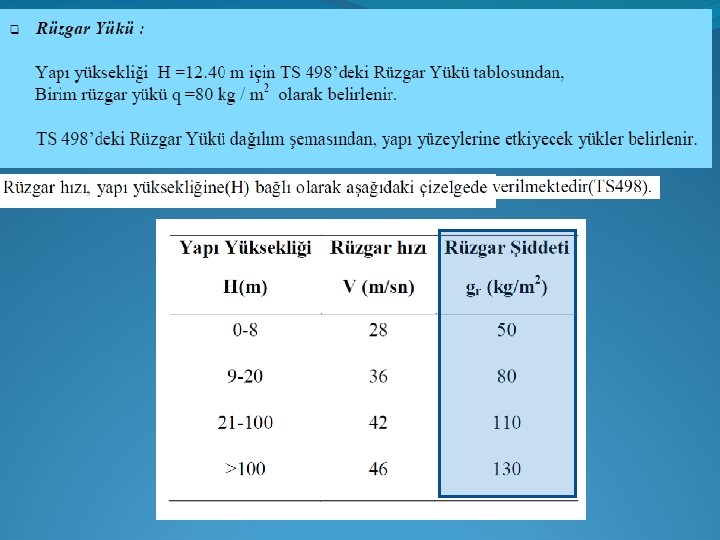

�Örnek projemizde yapı yüksekliği H=11, 8 m olduğu için tablodan q = 80 kg/m 2 olarak belirlenir.

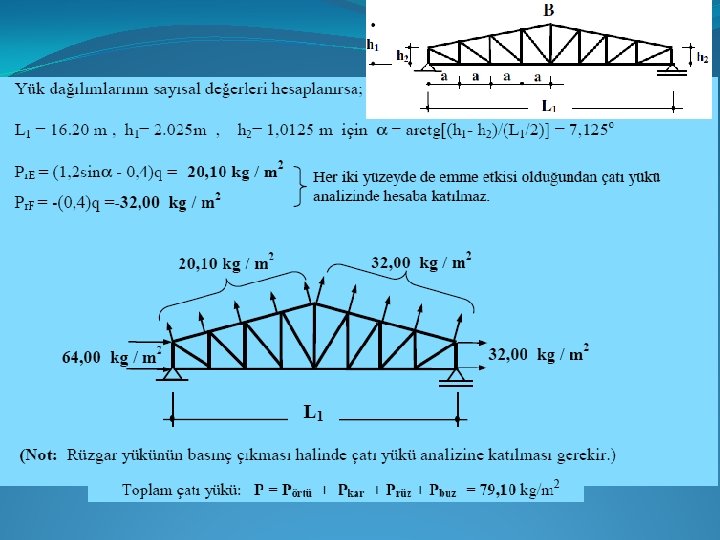

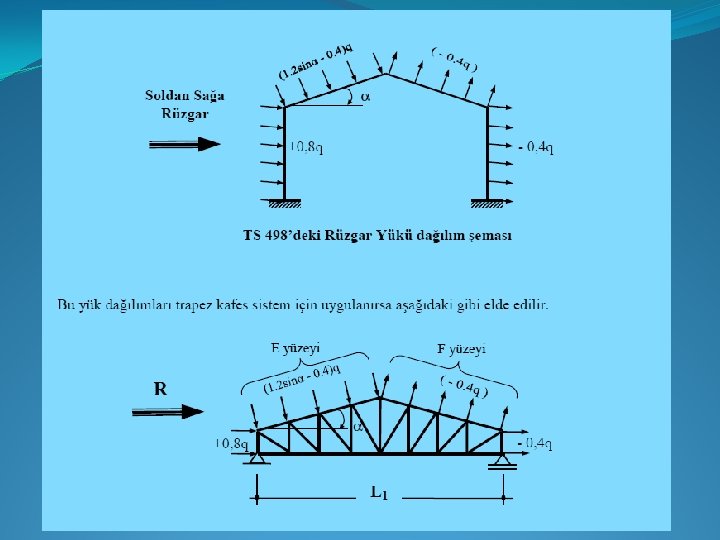

�Örnek projemizde: 17, 3 3, 26 0, 652 16, 778 o -4, 29 -32, 0 80 0, 8 q 4, 29 0, 4 q Toplam çatı yükü: Pörtü + Pkar + Prüz+ Pbuz = 4, 1 + 148, 5 + 0 + 21 = 173, 6 kg/m 2

Açıklaması sonraki sayfadadır

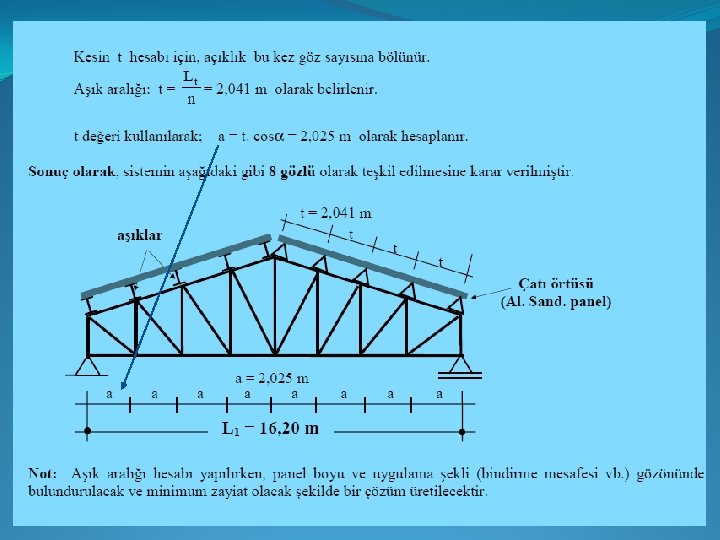

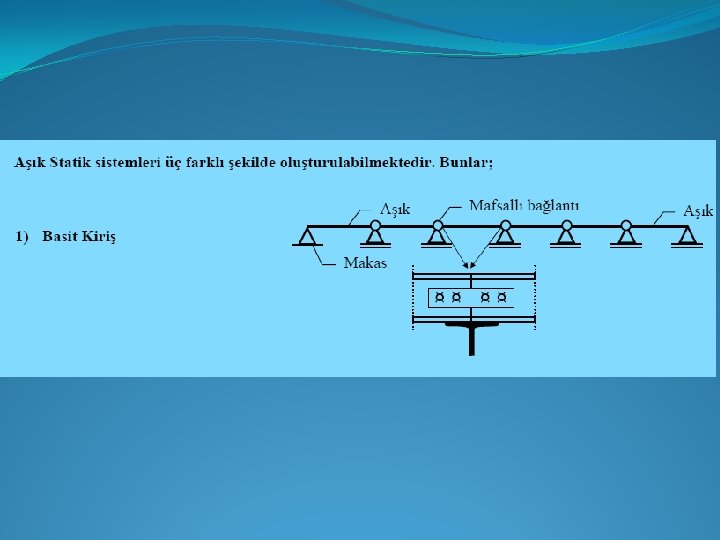

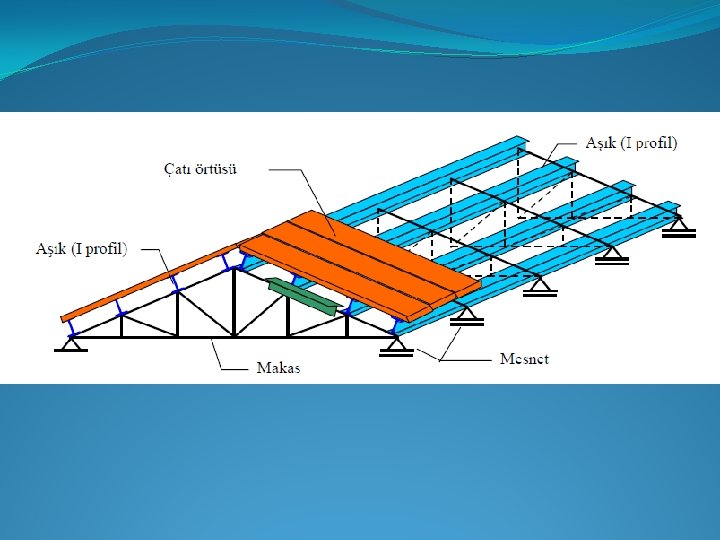

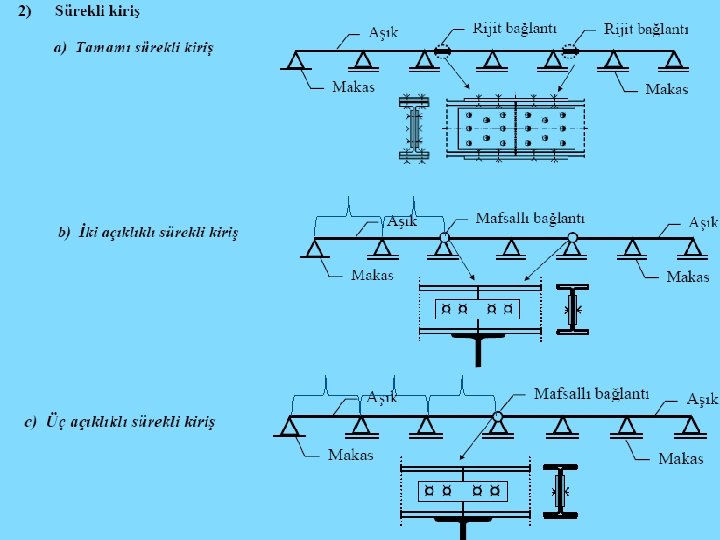

aşık aşık Bir sonraki sayfada bulunuşu anlatılıyor Aşık sistemi arasında 4 açıklık vardır. Tabloda en yakın ve emniyetli değer 3 açıklık olması durumu olduğundan, o değer kabul edilir:

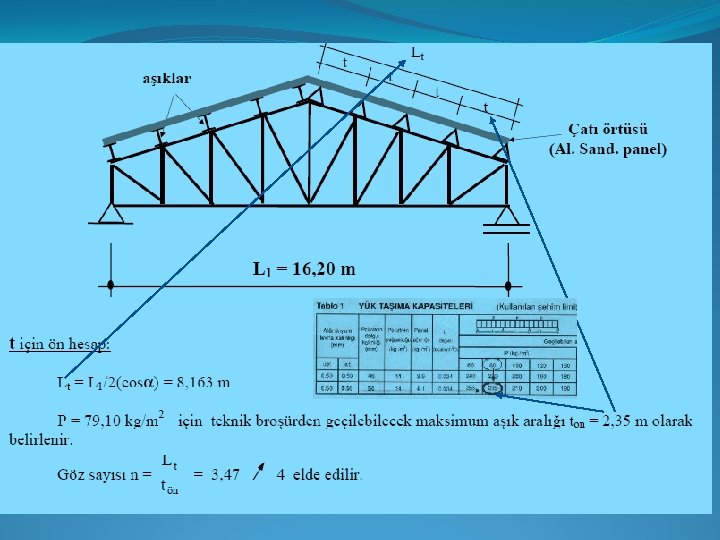

�Örnek projemizde: Örnek projede öğrenci, yanlışlıkla 2, 1 m olarak almıştır. Bunu dikkate almayınız ! 17, 3 16, 778 9, 035 m P= 173, 6 1, 9 m 4, 76 = 5 elde edilir.

�Örnek projemizde: 9, 035 m 1, 807 m 5 16, 7780 1, 73 m 10

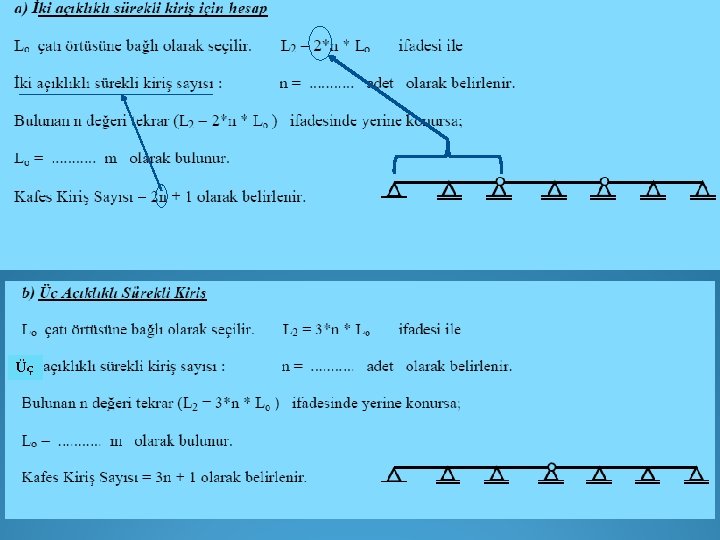

Sonuç küsüratlı olabileceğinden, n’ de tam sayıya yuvarlatma yapılır; sonuçta tekrar Lo bulmak gerekir. mesnet

Projede bunu yapacağız

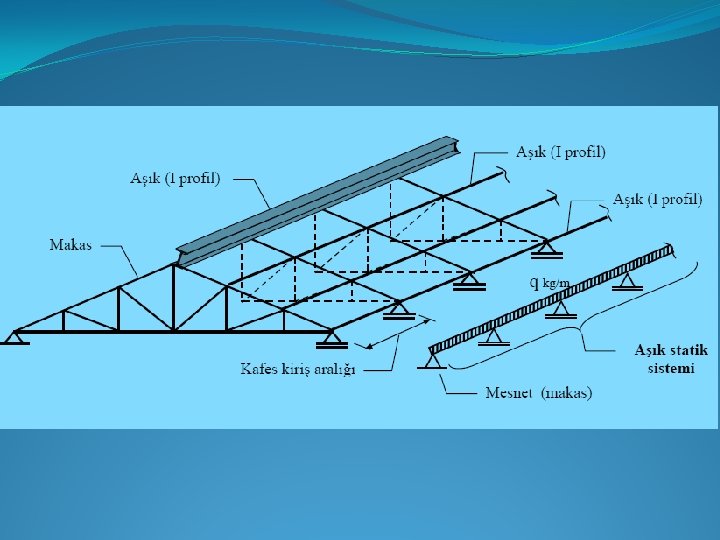

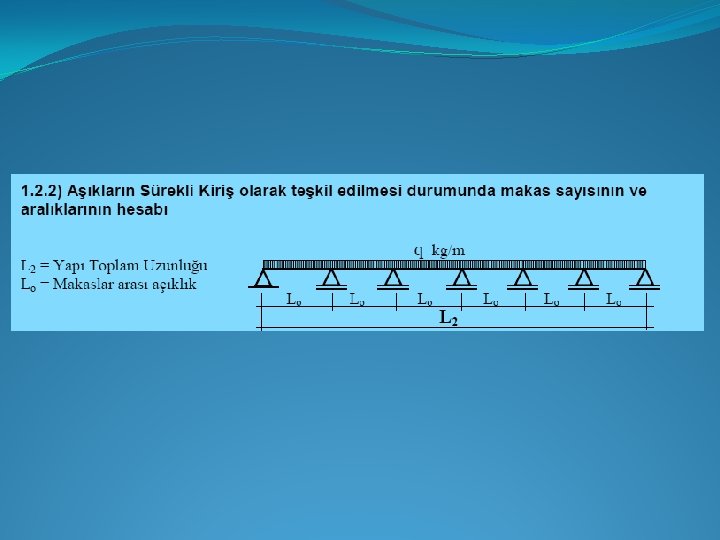

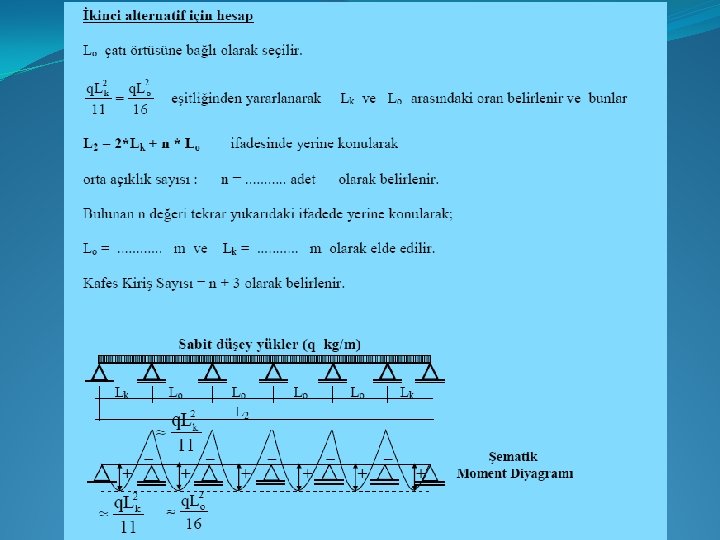

�Örnek Projemizde: Bu örtü tipine ve yapı uzunluğumuza (L 2 = 68, 6 m çıkmıştı) göre ilk L 0 = 6 m seçildi. Bir sonraki sayfadaki açıklamaya bakınız. 68, 6 (0, 83 L 0) 6 10 n = 9, 77 = 10 olarak bulunur. Bu değer tekrar formülde yerine konup bu sefer L 0 çekilirse: 68, 6 = 2(0, 83 Lo)+10 Lo L 0 = 68, 6/11, 66 = 5, 883 m Lk = 0, 83 x 5, 833 = 4, 883 m Kafes kiriş sayısı = 10 + 3 = 13 Lk Lo Lo Lo Lk

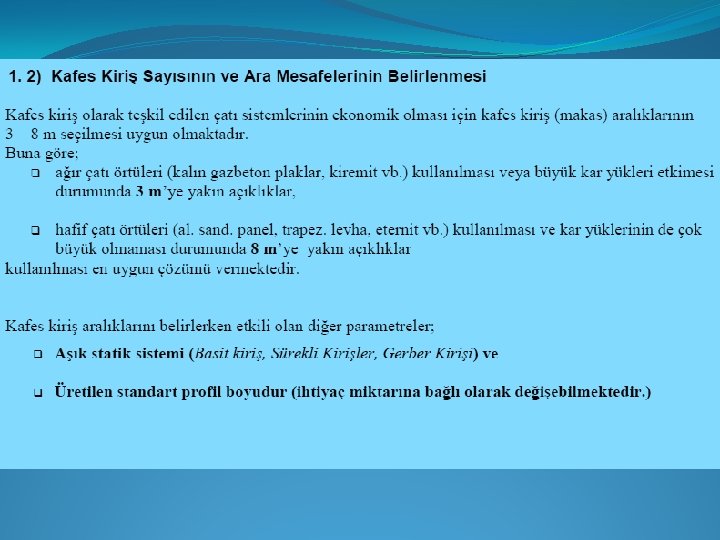

İlk L 0 değerinizi L 2/10 değerinizin tam sayı kısmı olarak alın. Örneğin L 2 = 46, 5 m ise, L 0=4 m alın. Ancak L 0’ın 3 m ile 8 m arasında olması gerektiğini unutmayın. Örneğin L 2=25, 6 m ise L 0=3 m alın. L 2=915, 7 m ise Lo=8 m alın. Sonra, bir önceki sayfada anlatıldığı gibi, n değerini ve kesin L 0 değerini bulunuz.

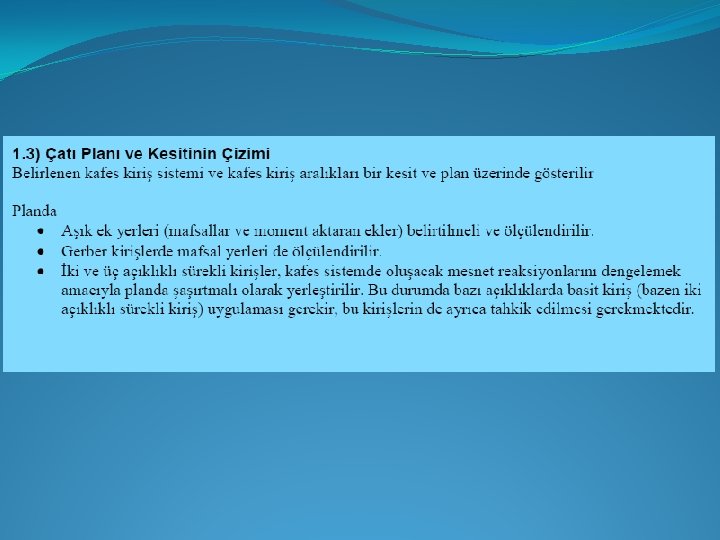

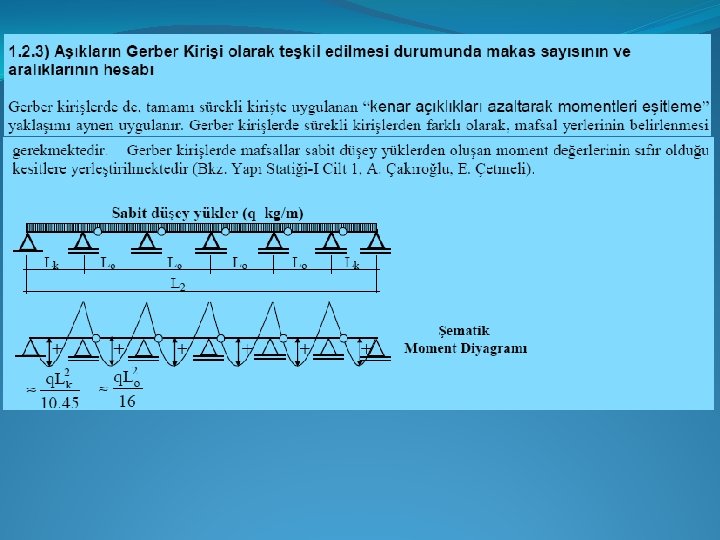

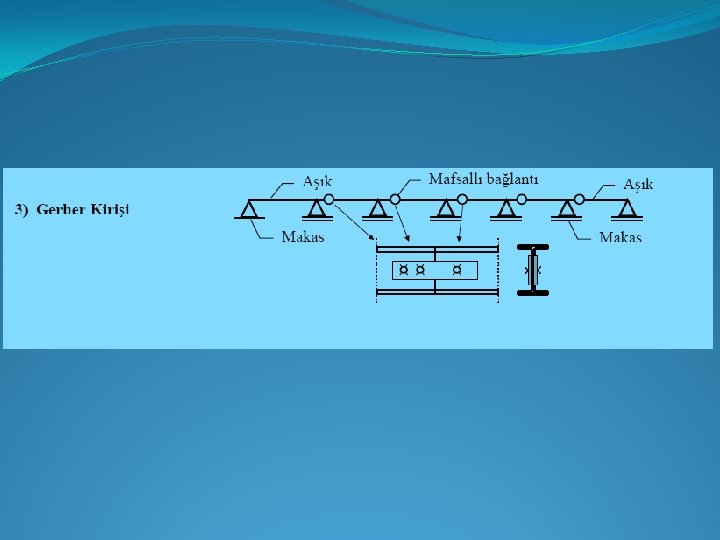

12 m yi geçtiği zaman
