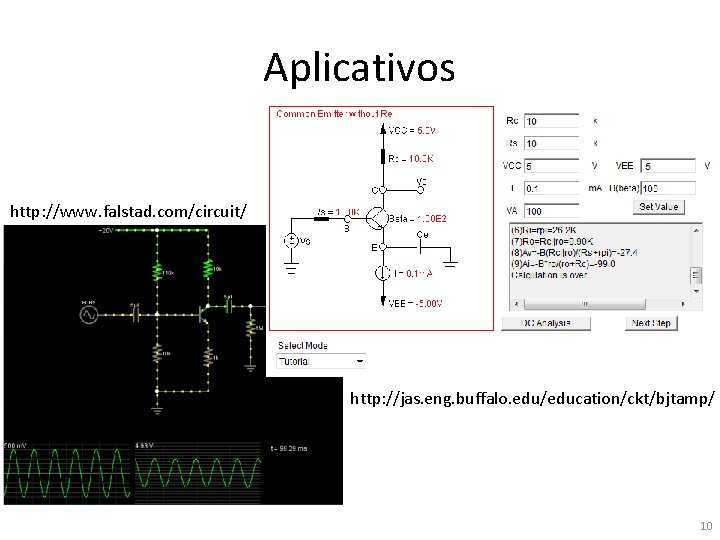

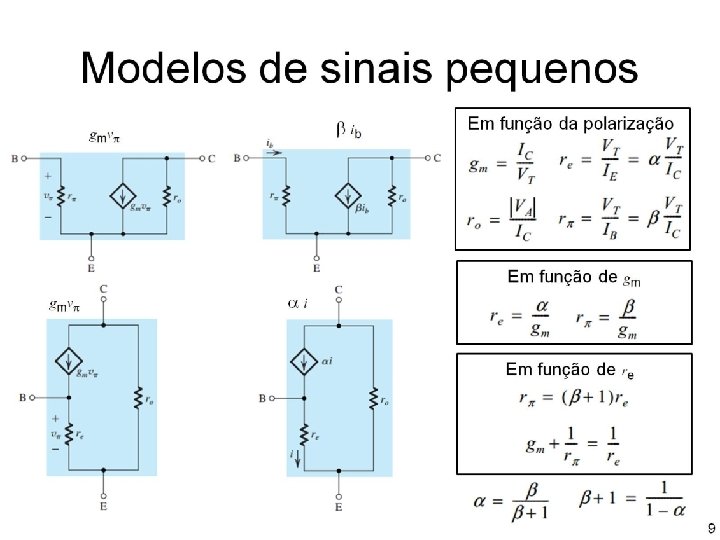

Aplicativos http: //www. falstad. com/circuit/ http: //jas. eng. buffalo. edu/education/ckt/bjtamp/ 10

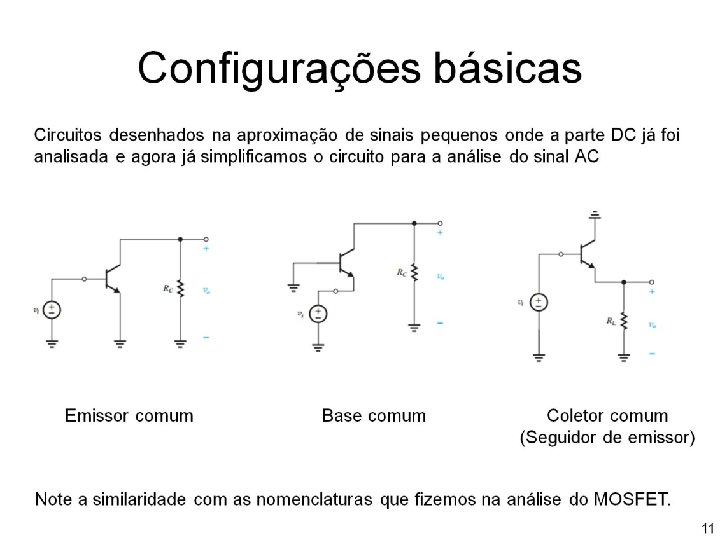

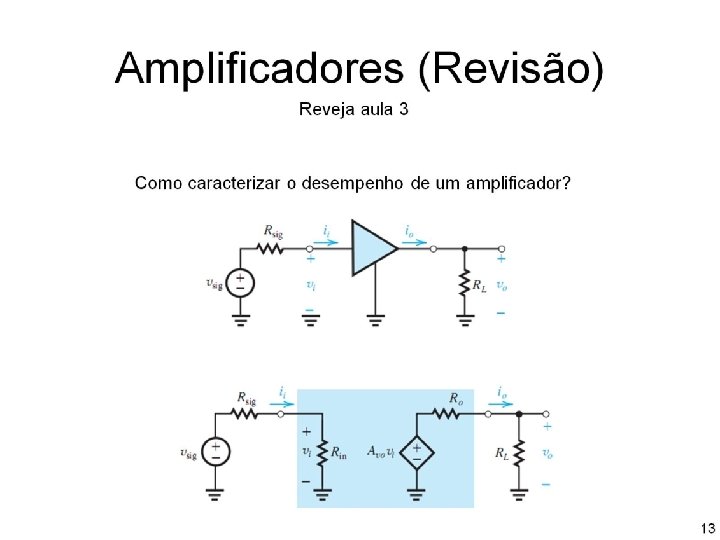

11

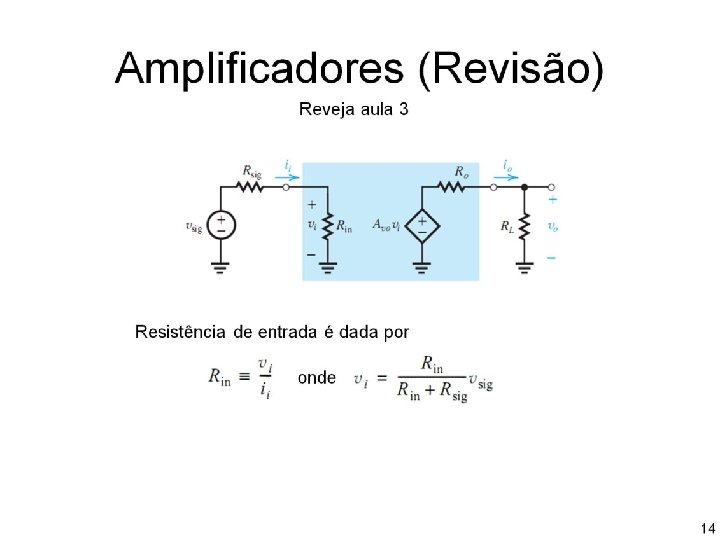

12

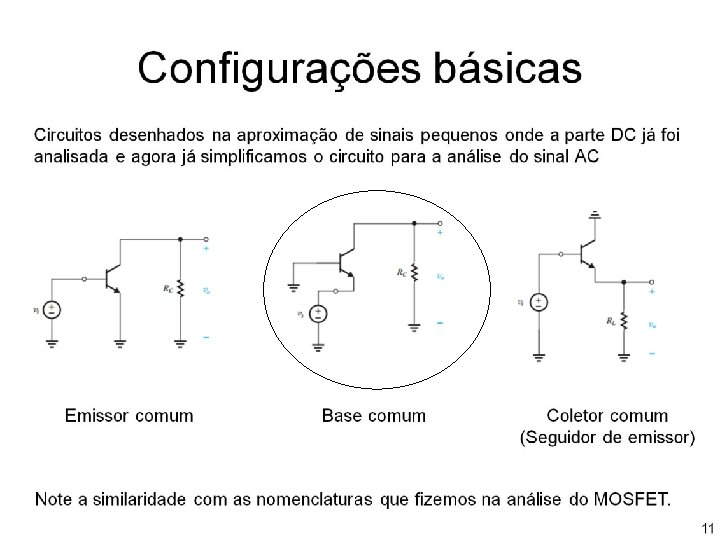

13

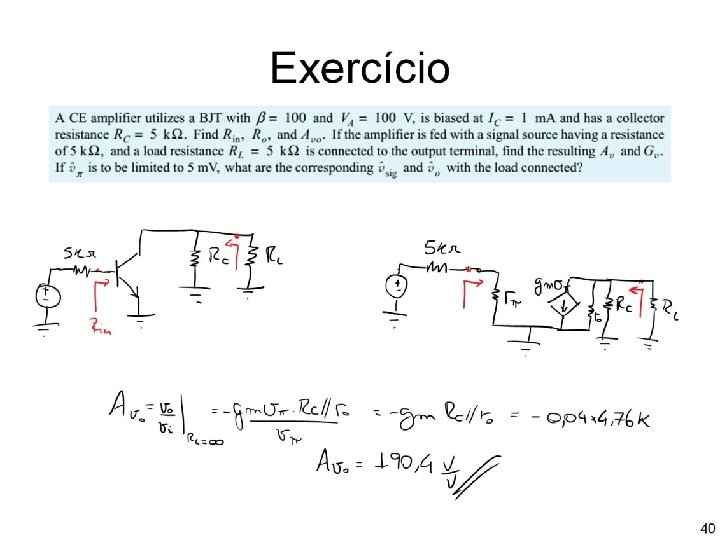

14

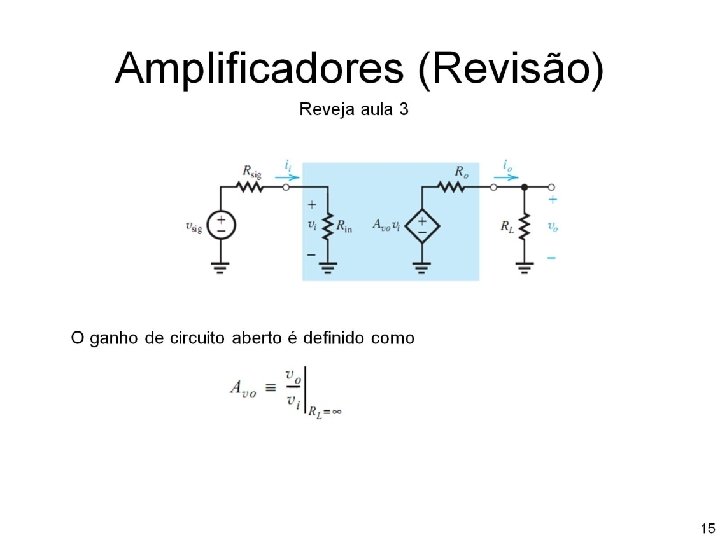

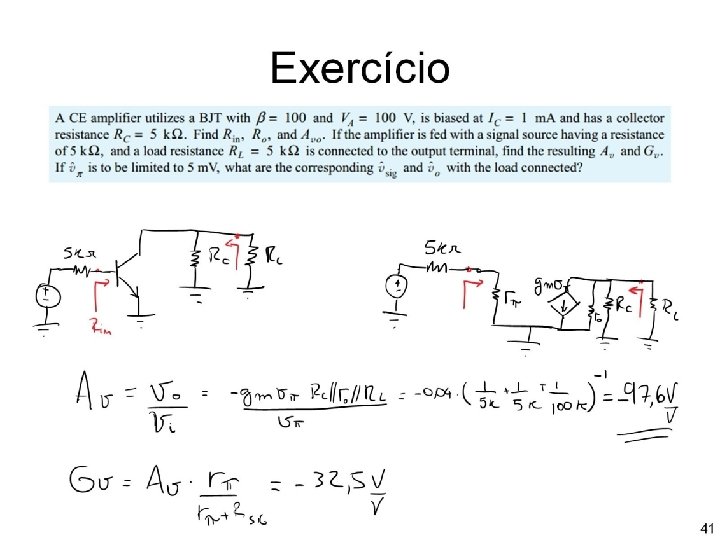

15

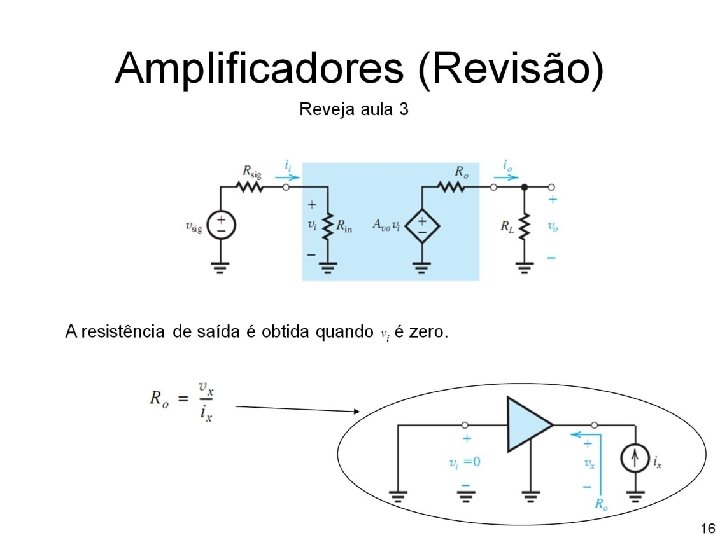

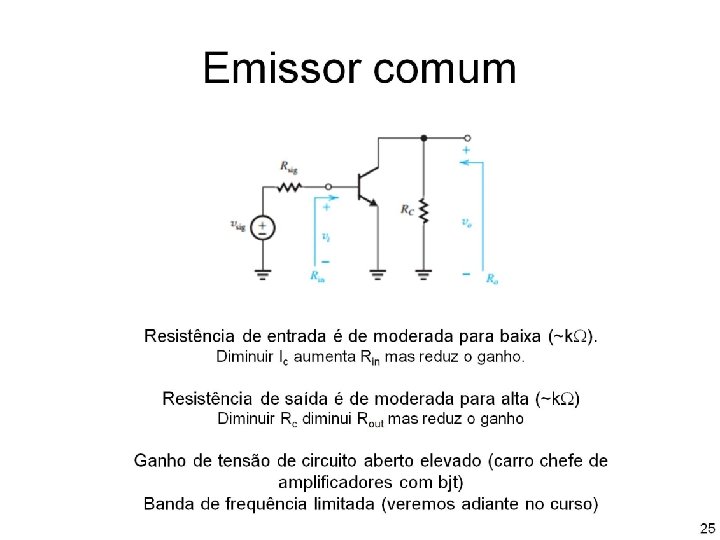

16

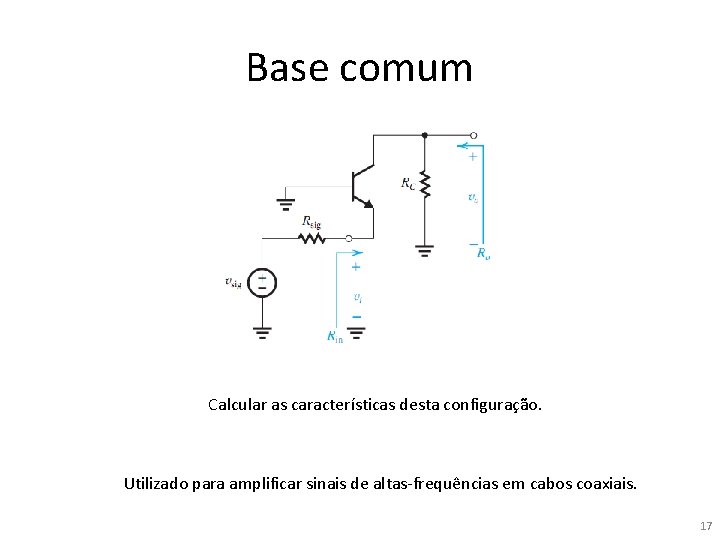

Base comum Calcular as características desta configuração. Utilizado para amplificar sinais de altas-frequências em cabos coaxiais. 17

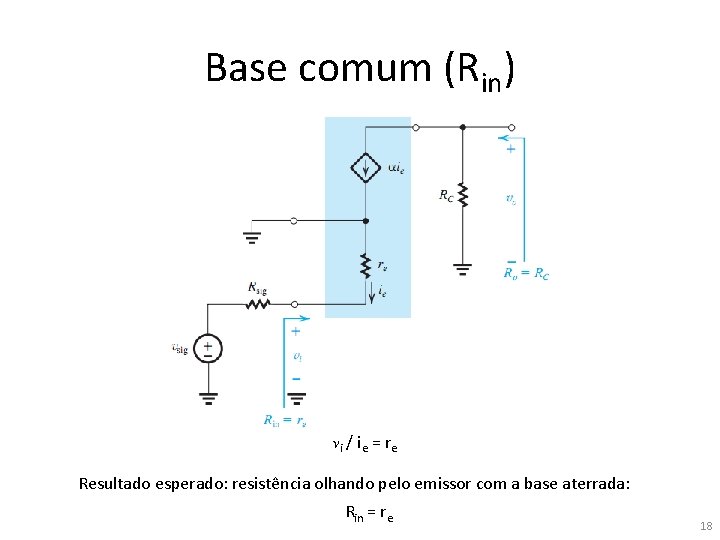

Base comum (Rin) vi / i e = r e Resultado esperado: resistência olhando pelo emissor com a base aterrada: Rin = re 18

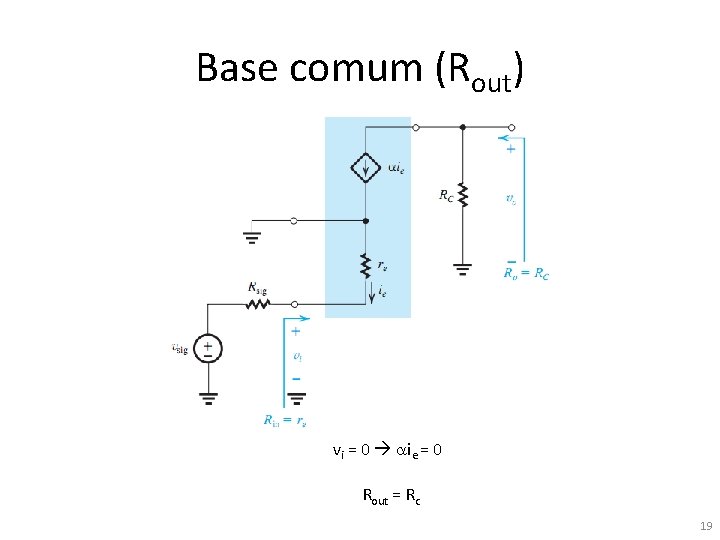

Base comum (Rout) vi = 0 aie = 0 Rout = Rc 19

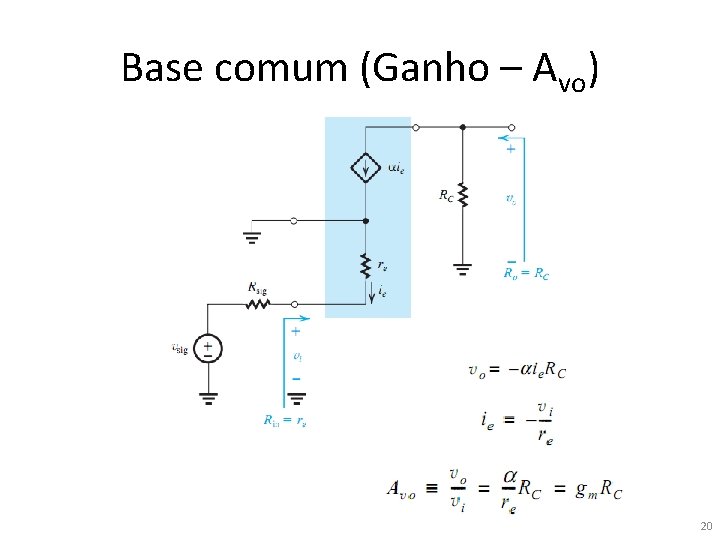

Base comum (Ganho – Avo) 20

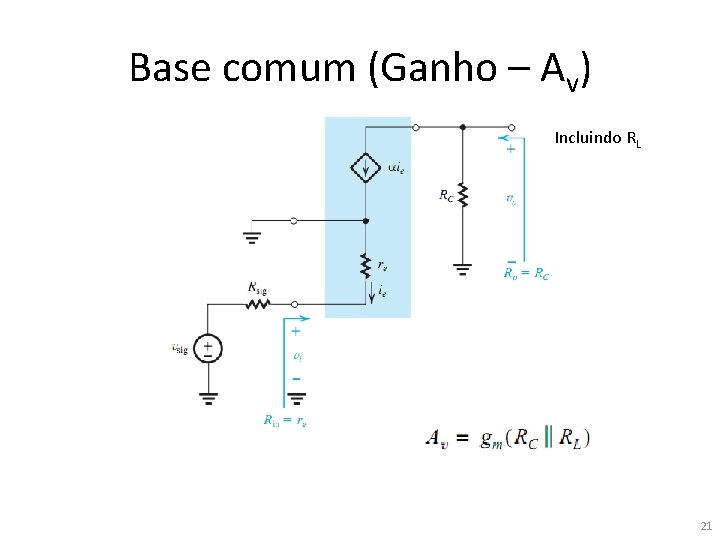

Base comum (Ganho – Av) Incluindo RL 21

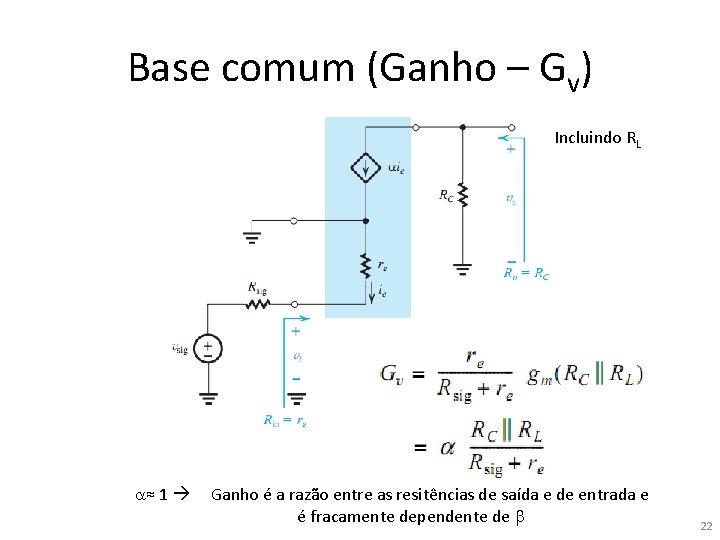

Base comum (Ganho – Gv) Incluindo RL a≈ 1 Ganho é a razão entre as resitências de saída e de entrada e é fracamente dependente de b 22

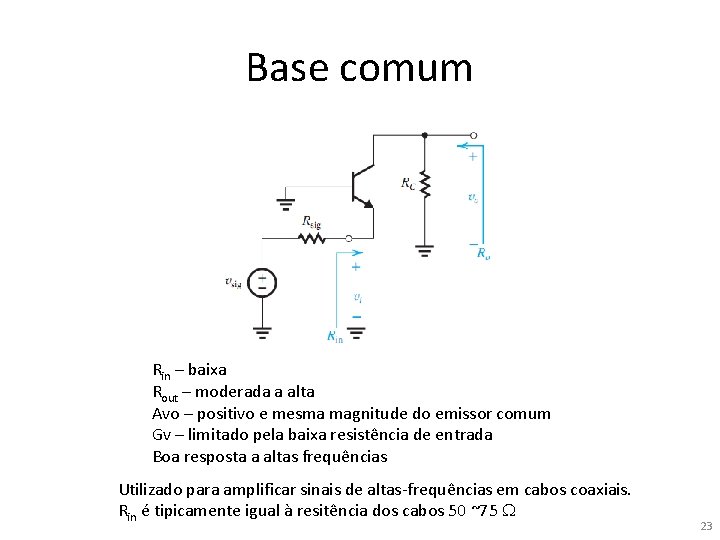

Base comum Rin – baixa Rout – moderada a alta Avo – positivo e mesma magnitude do emissor comum Gv – limitado pela baixa resistência de entrada Boa resposta a altas frequências Utilizado para amplificar sinais de altas-frequências em cabos coaxiais. Rin é tipicamente igual à resitência dos cabos 50 ~75 W 23

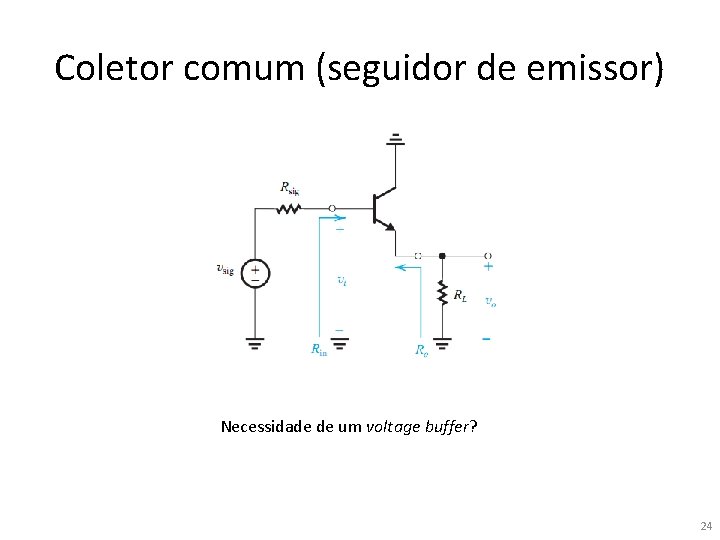

Coletor comum (seguidor de emissor) Necessidade de um voltage buffer? 24

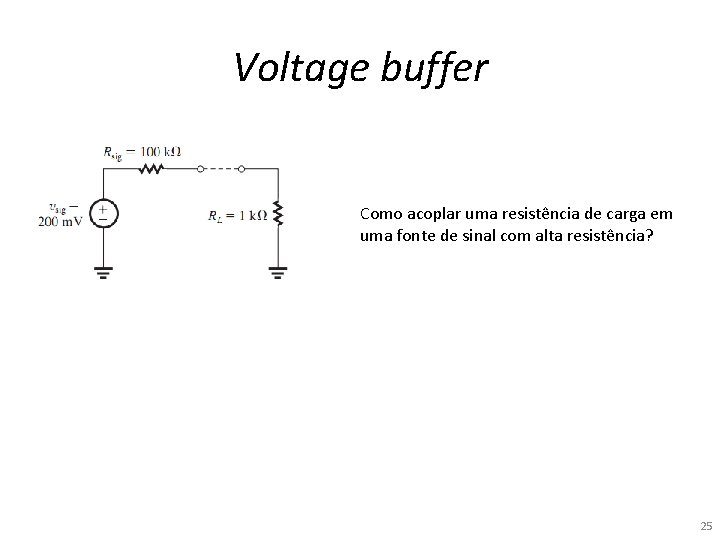

Voltage buffer Como acoplar uma resistência de carga em uma fonte de sinal com alta resistência? 25

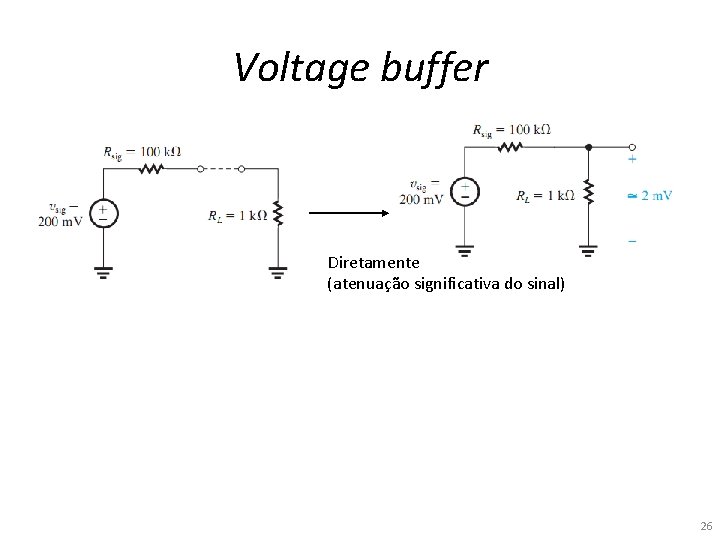

Voltage buffer Diretamente (atenuação significativa do sinal) 26

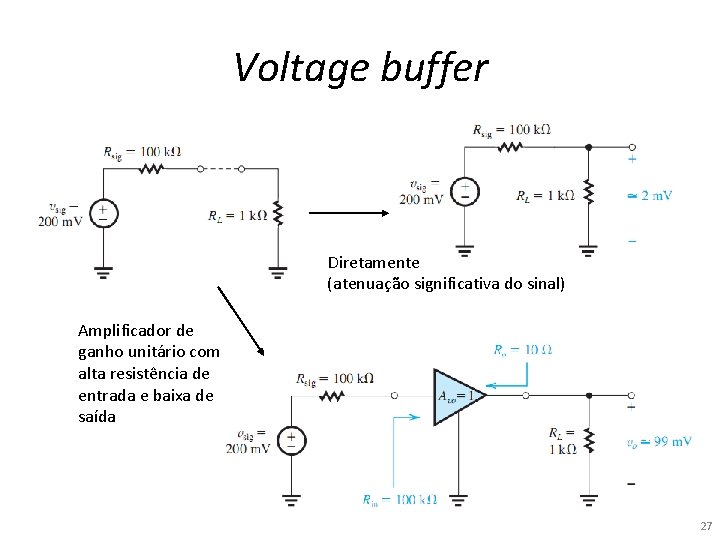

Voltage buffer Diretamente (atenuação significativa do sinal) Amplificador de ganho unitário com alta resistência de entrada e baixa de saída 27

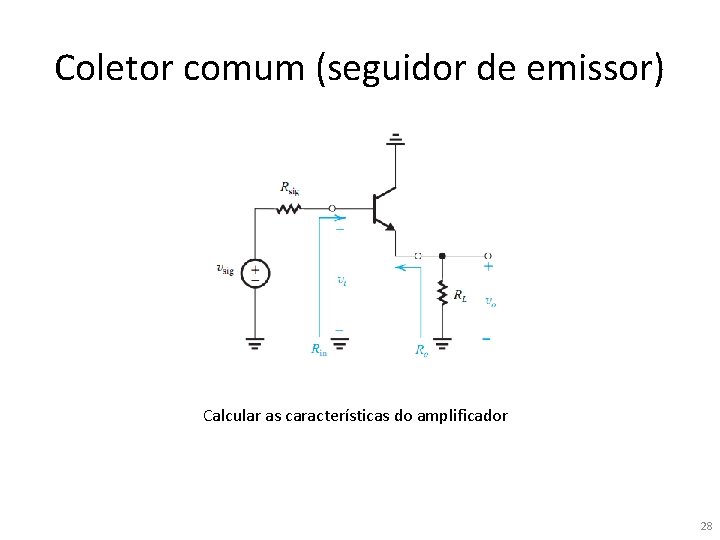

Coletor comum (seguidor de emissor) Calcular as características do amplificador 28

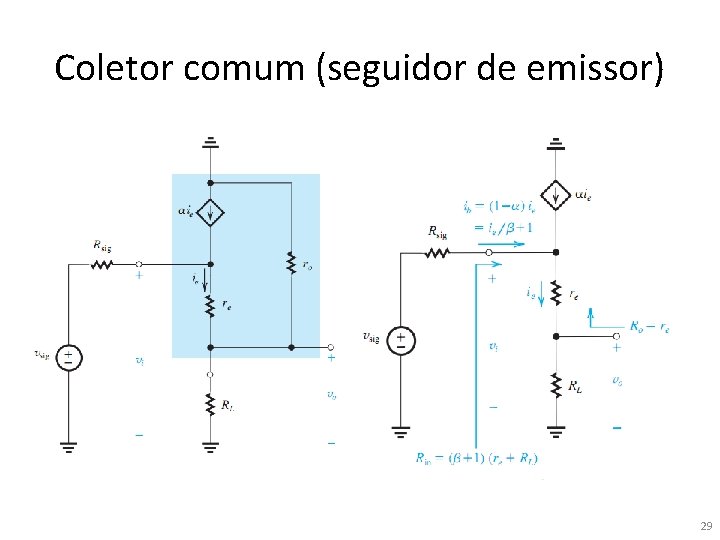

Coletor comum (seguidor de emissor) 29

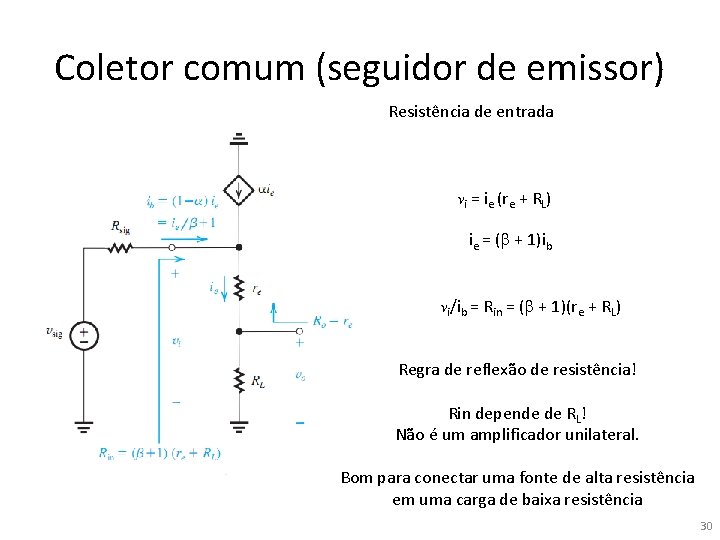

Coletor comum (seguidor de emissor) Resistência de entrada vi = ie (re + RL) ie = (b + 1)ib vi/ib = Rin = (b + 1)(re + RL) Regra de reflexão de resistência! Rin depende de RL! Não é um amplificador unilateral. Bom para conectar uma fonte de alta resistência em uma carga de baixa resistência 30

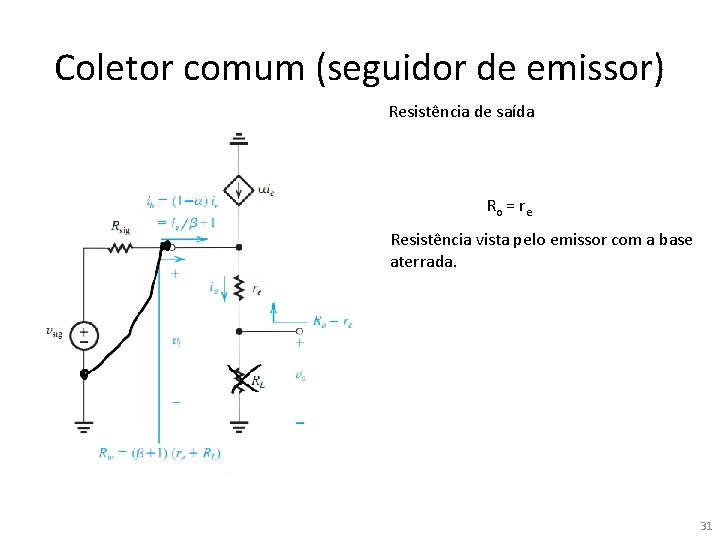

Coletor comum (seguidor de emissor) Resistência de saída Ro = re Resistência vista pelo emissor com a base aterrada. 31

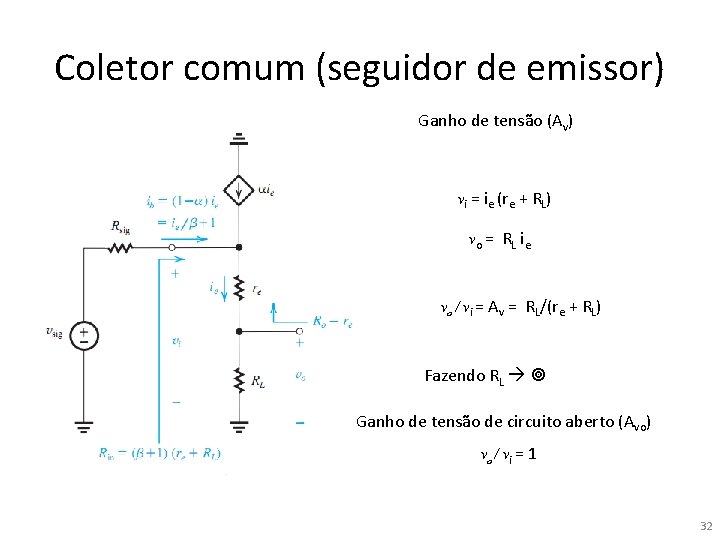

Coletor comum (seguidor de emissor) Ganho de tensão (Av) vi = ie (re + RL) vo = R L i e vo / vi = Av = RL/(re + RL) Fazendo RL Ganho de tensão de circuito aberto (Avo) vo / v i = 1 32

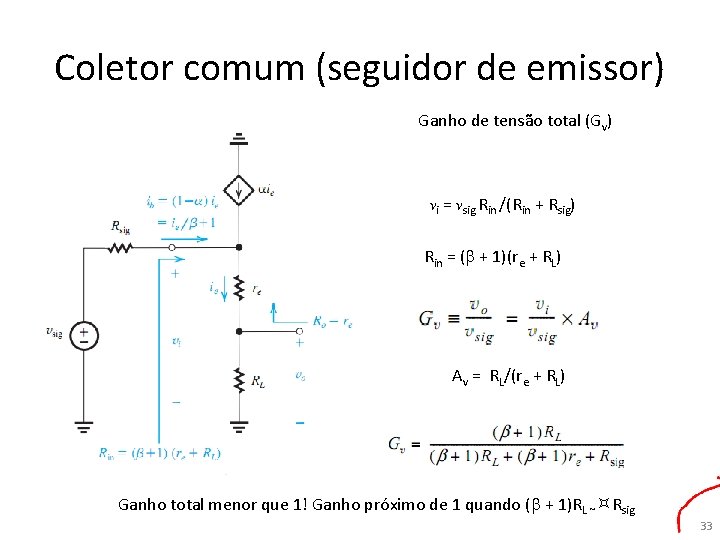

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) vi = vsig Rin /(Rin + Rsig) Rin = (b + 1)(re + RL) Av = RL/(re + RL) Ganho total menor que 1! Ganho próximo de 1 quando (b + 1)RL ~ Rsig 33

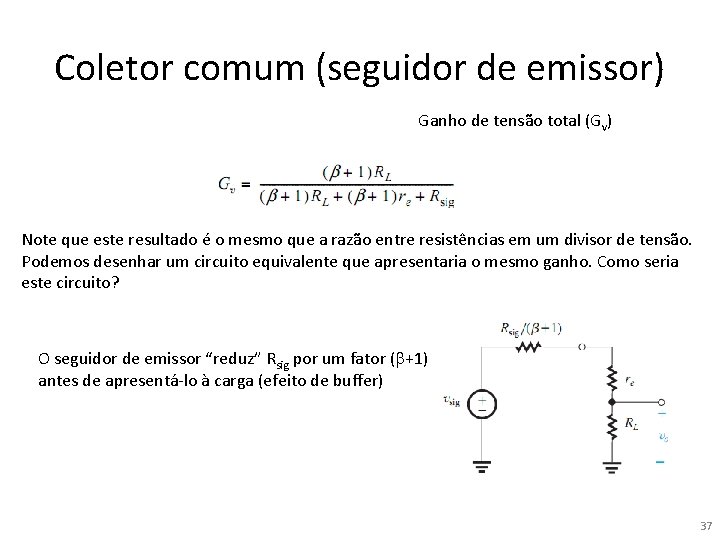

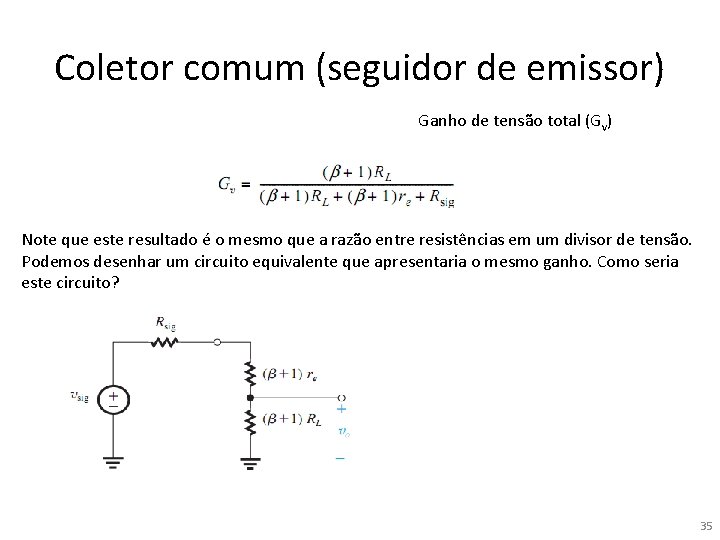

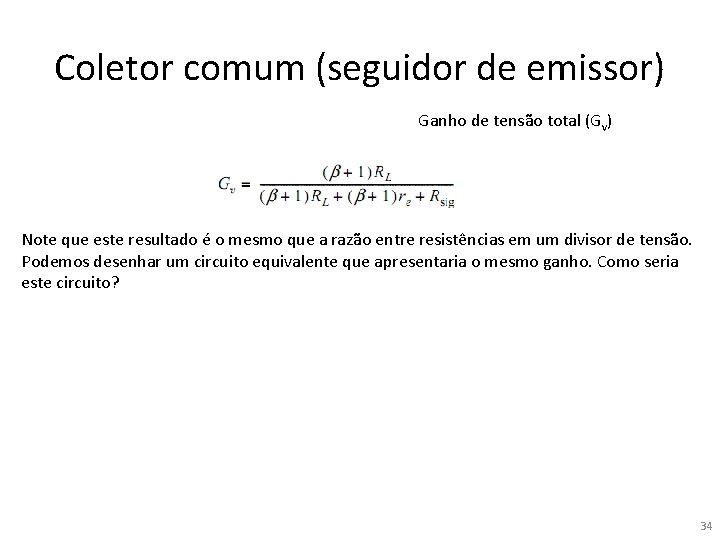

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) Note que este resultado é o mesmo que a razão entre resistências em um divisor de tensão. Podemos desenhar um circuito equivalente que apresentaria o mesmo ganho. Como seria este circuito? 34

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) Note que este resultado é o mesmo que a razão entre resistências em um divisor de tensão. Podemos desenhar um circuito equivalente que apresentaria o mesmo ganho. Como seria este circuito? 35

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) Note que este resultado é o mesmo que a razão entre resistências em um divisor de tensão. Podemos desenhar um circuito equivalente que apresentaria o mesmo ganho. Como seria este circuito? ou Os dois apresentam o mesmo resultado! O ganho total é exatamente o mesmo. 36

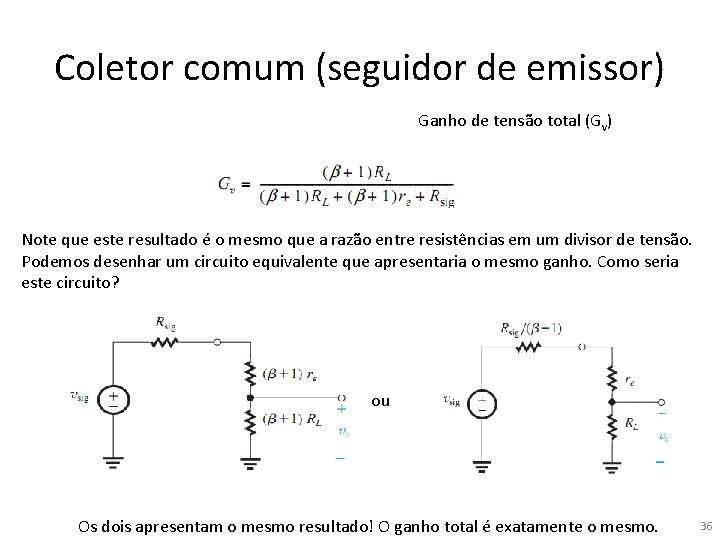

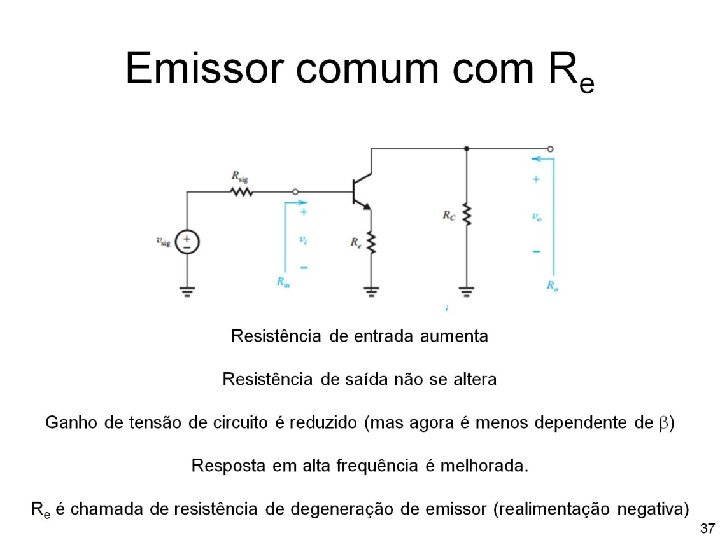

Coletor comum (seguidor de emissor) Ganho de tensão total (Gv) Note que este resultado é o mesmo que a razão entre resistências em um divisor de tensão. Podemos desenhar um circuito equivalente que apresentaria o mesmo ganho. Como seria este circuito? O seguidor de emissor “reduz” Rsig por um fator (b+1) antes de apresentá-lo à carga (efeito de buffer) 37

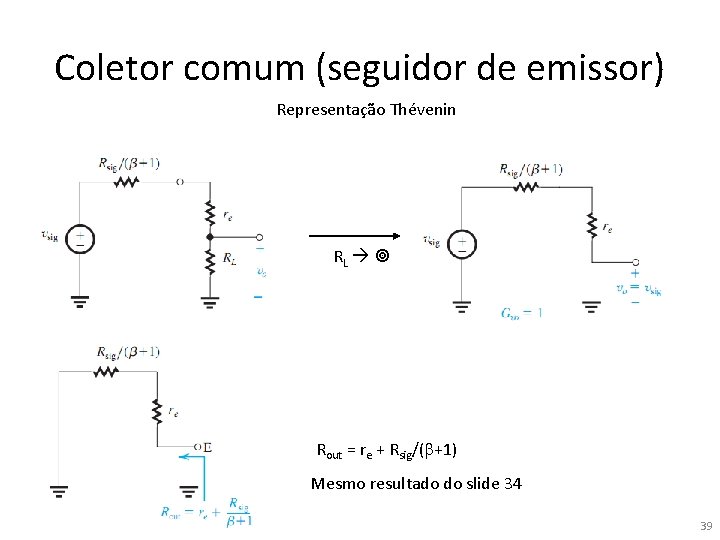

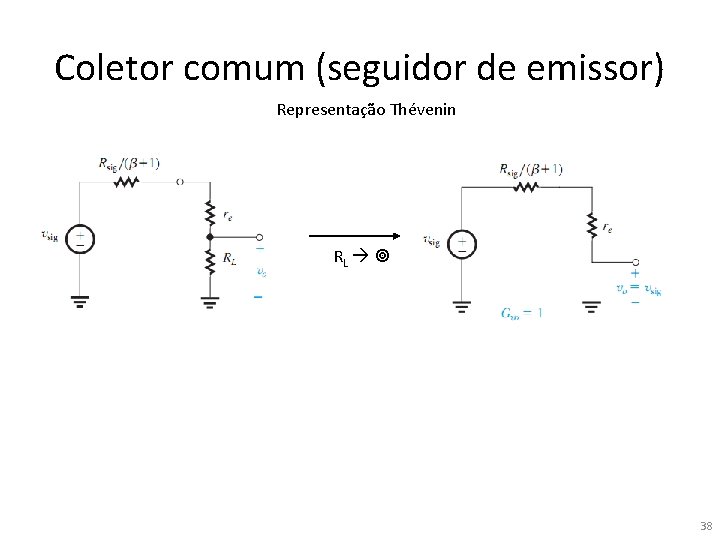

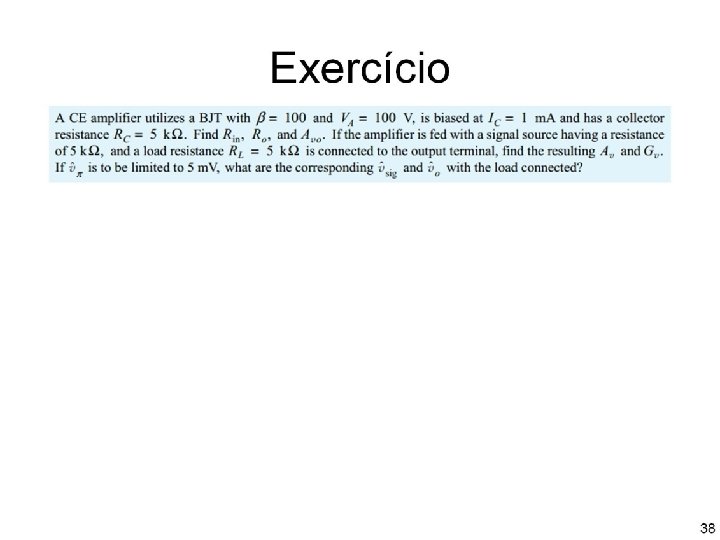

Coletor comum (seguidor de emissor) Representação Thévenin RL 38

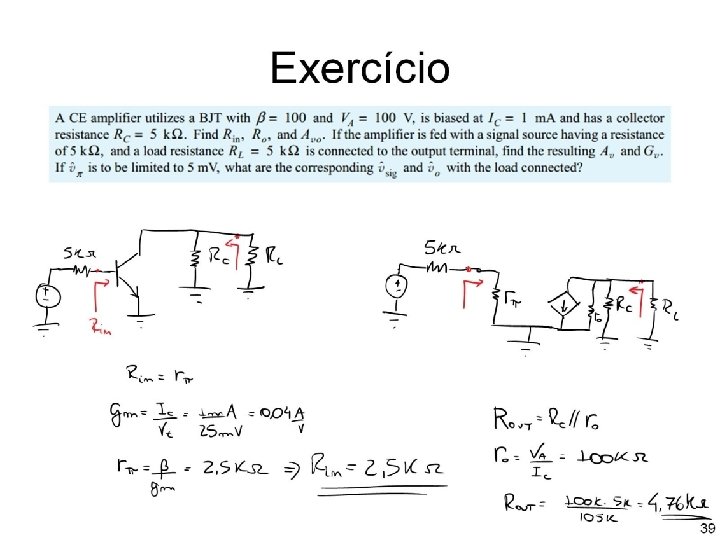

Coletor comum (seguidor de emissor) Representação Thévenin RL Rout = re + Rsig/(b+1) Mesmo resultado do slide 34 39

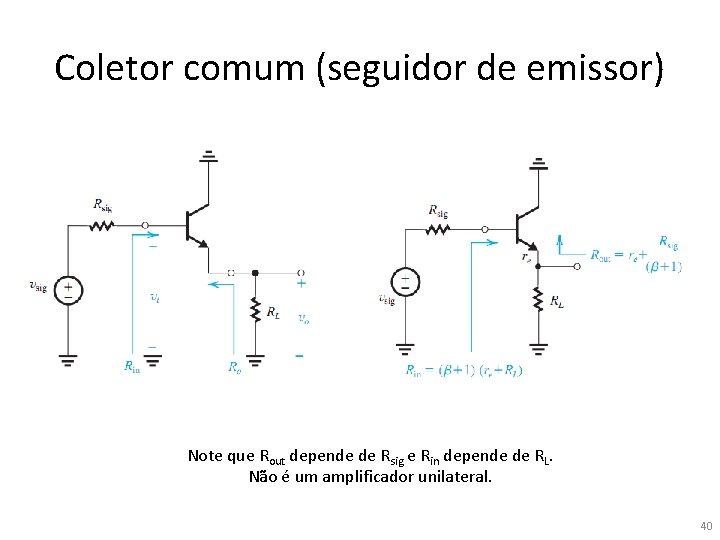

Coletor comum (seguidor de emissor) Note que Rout depende de Rsig e Rin depende de RL. Não é um amplificador unilateral. 40

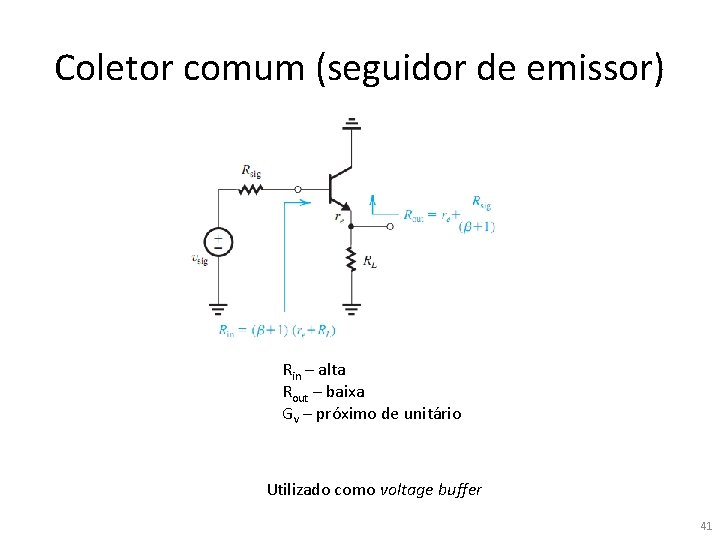

Coletor comum (seguidor de emissor) Rin – alta Rout – baixa Gv – próximo de unitário Utilizado como voltage buffer 41

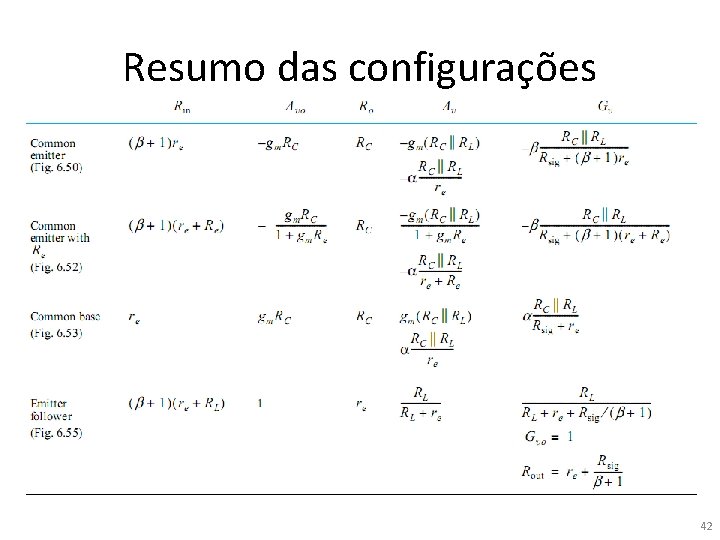

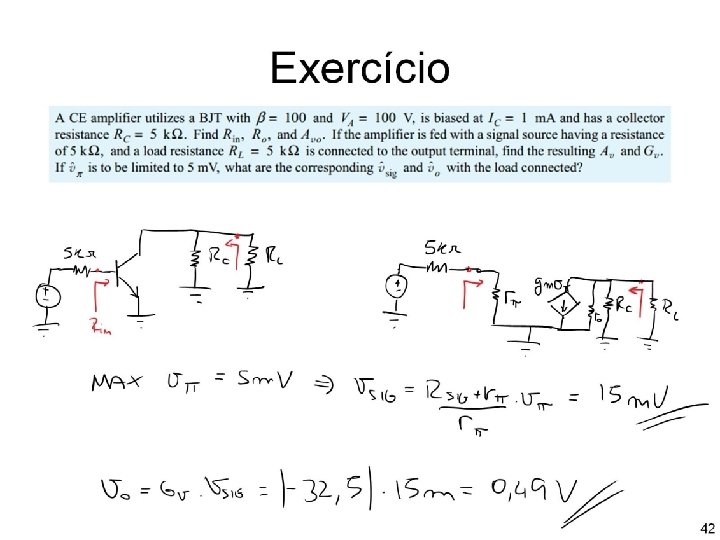

Resumo das configurações 42
