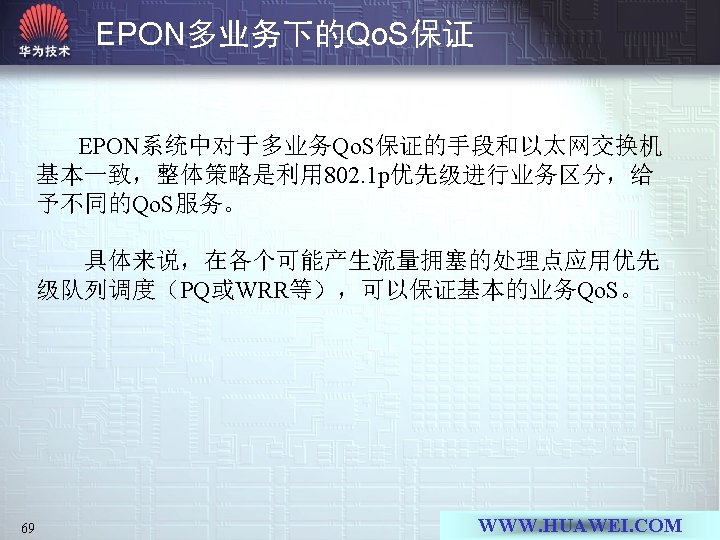

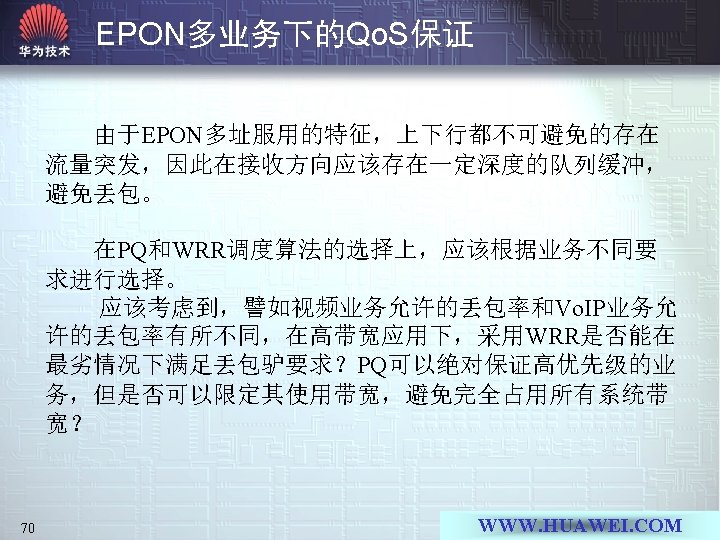

EPON原理及相关协议介绍 华为技术有限公司 Huawei Technologies Co. , Ltd. http: //www. huawei. com

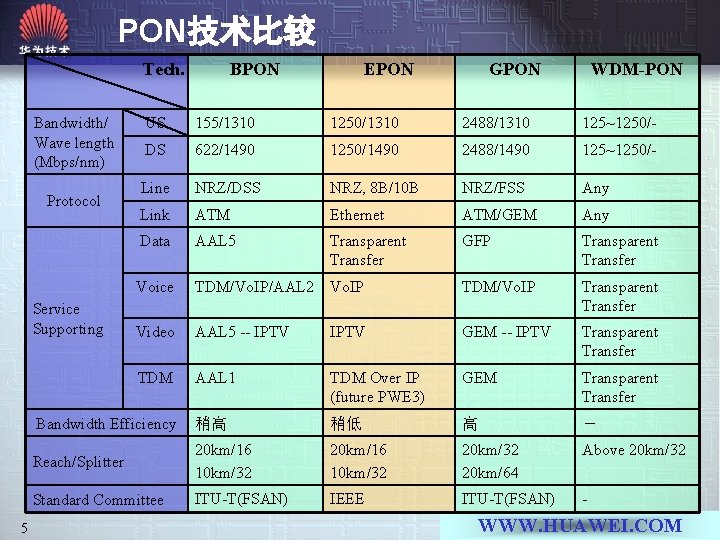

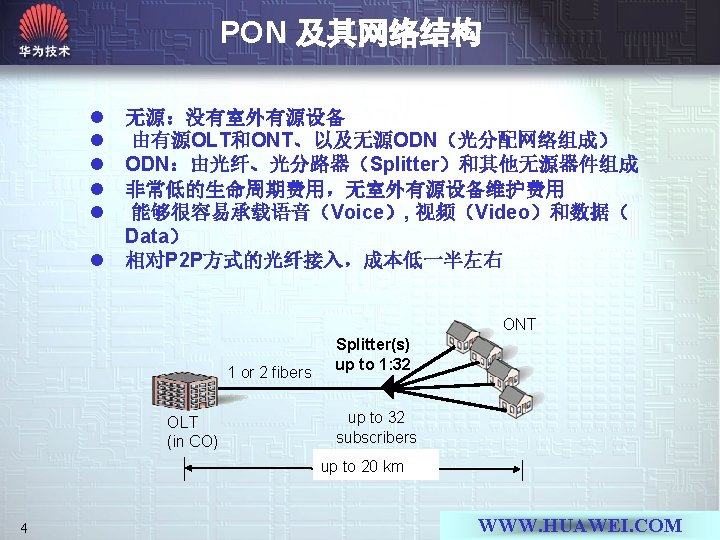

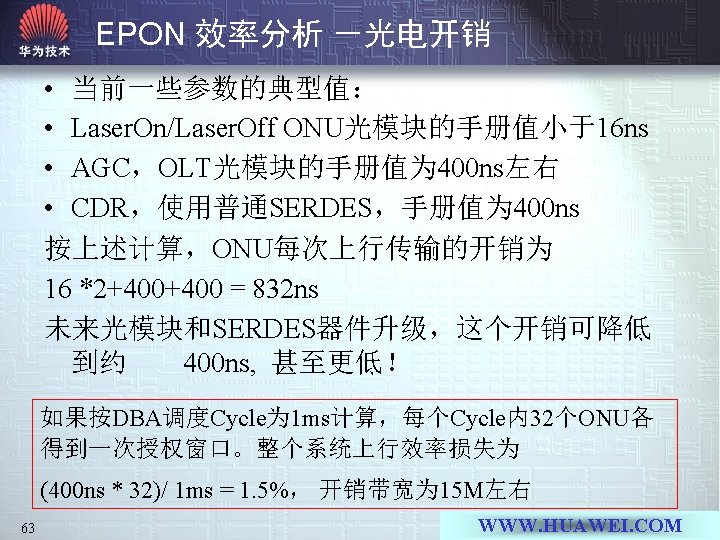

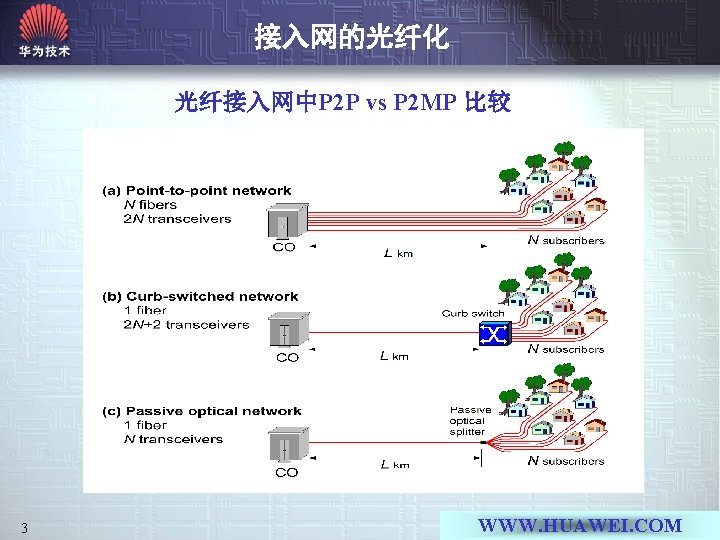

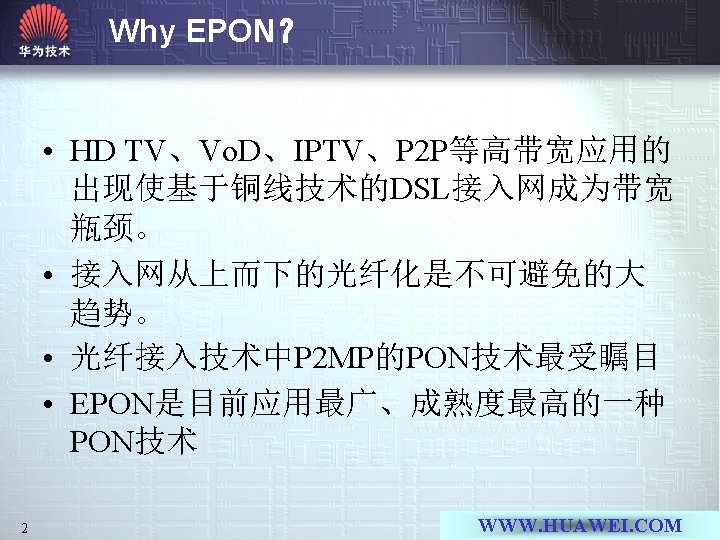

PON技术比较 Tech. EPON GPON WDM-PON US 155/1310 1250/1310 2488/1310 125~1250/- DS 622/1490 1250/1490 2488/1490 125~1250/- Line NRZ/DSS NRZ, 8 B/10 B NRZ/FSS Any Link ATM Ethernet ATM/GEM Any Data AAL 5 Transparent Transfer GFP Transparent Transfer Voice TDM/Vo. IP/AAL 2 Vo. IP TDM/Vo. IP Transparent Transfer Video AAL 5 -- IPTV GEM -- IPTV Transparent Transfer TDM AAL 1 TDM Over IP (future PWE 3) GEM Transparent Transfer Bandwidth Efficiency 稍高 稍低 高 － Reach/Splitter 20 km/16 10 km/32 20 km/32 20 km/64 Above 20 km/32 Standard Committee ITU-T(FSAN) IEEE ITU-T(FSAN) - Bandwidth/ Wave length (Mbps/nm) Protocol Service Supporting 5 BPON WWW. HUAWEI. COM

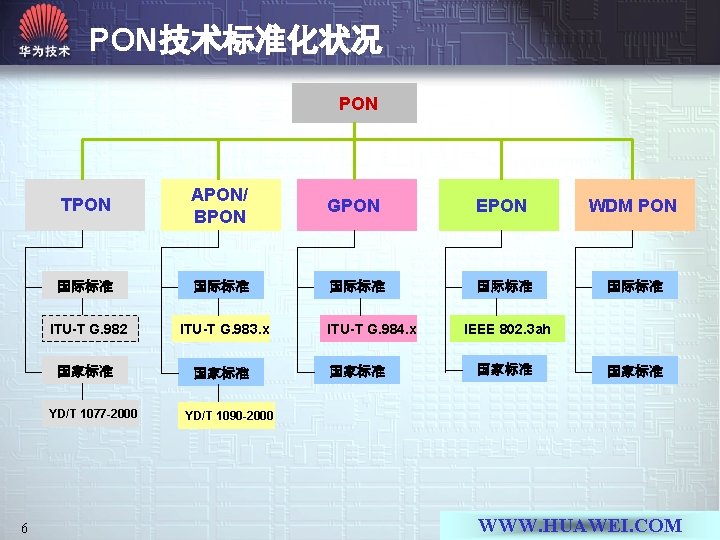

PON技术标准化状况 PON TPON APON/ BPON GPON EPON WDM PON 国际标准 国际标准 ITU-T G. 982 ITU-T G. 983. x 国家标准 YD/T 1077 -2000 6 ITU-T G. 984. x 国家标准 IEEE 802. 3 ah 国家标准 YD/T 1090 -2000 WWW. HUAWEI. COM

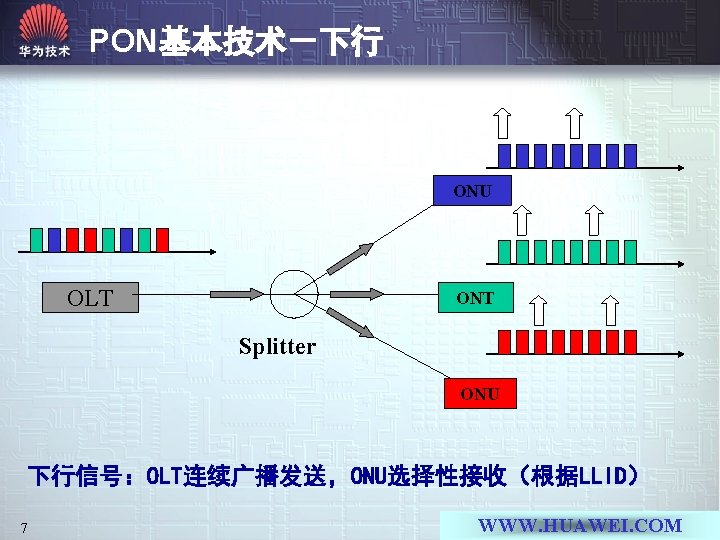

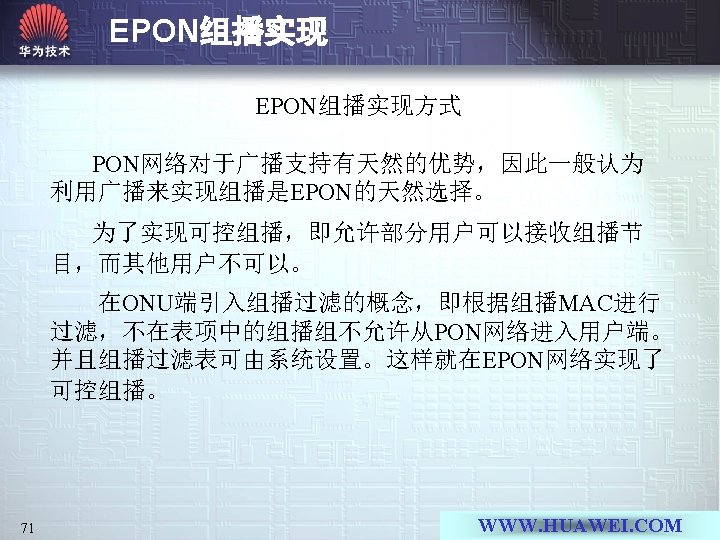

PON基本技术－下行 ONU OLT ONT Splitter ONU 下行信号：OLT连续广播发送，ONU选择性接收（根据LLID） 7 WWW. HUAWEI. COM

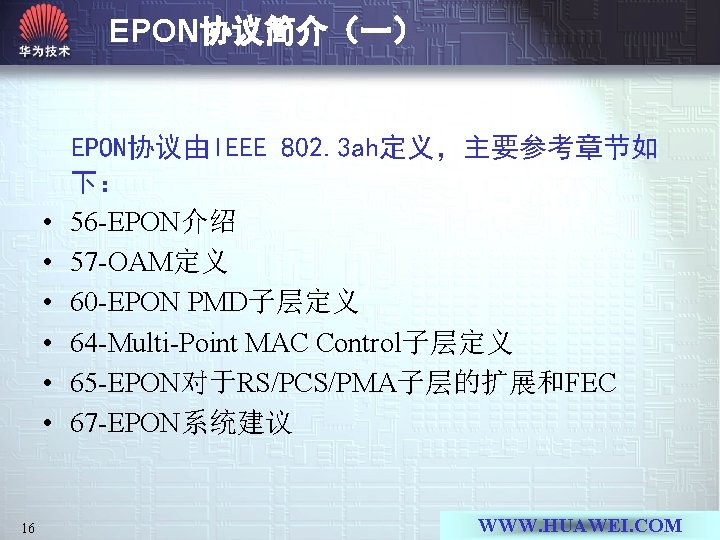

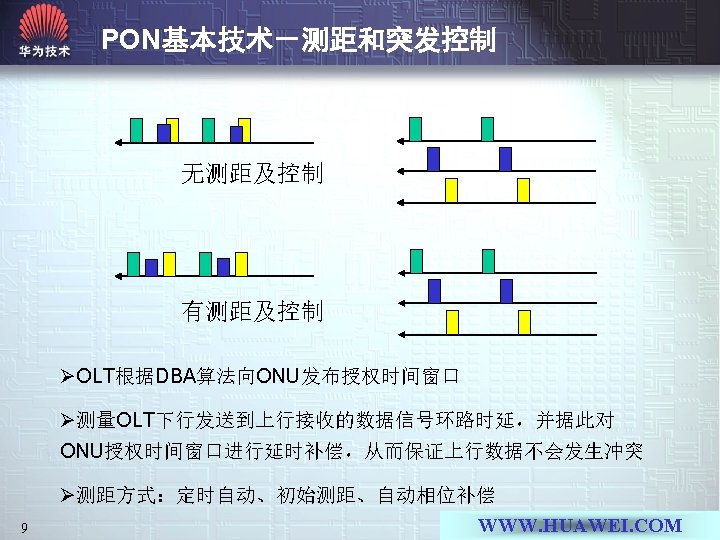

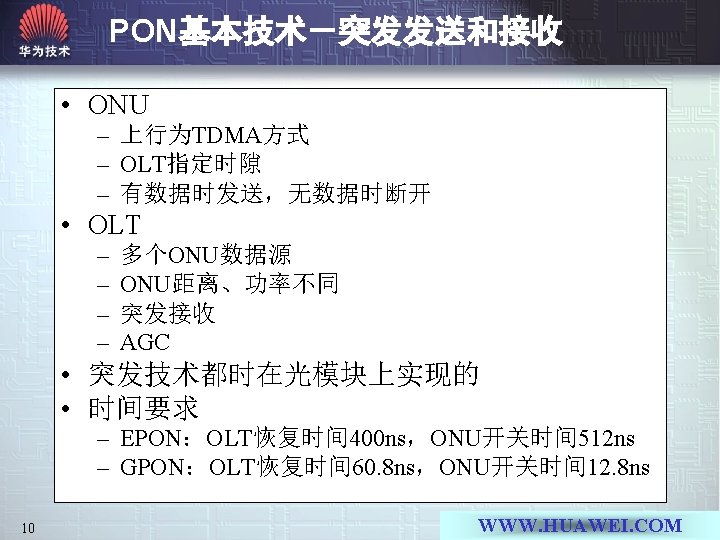

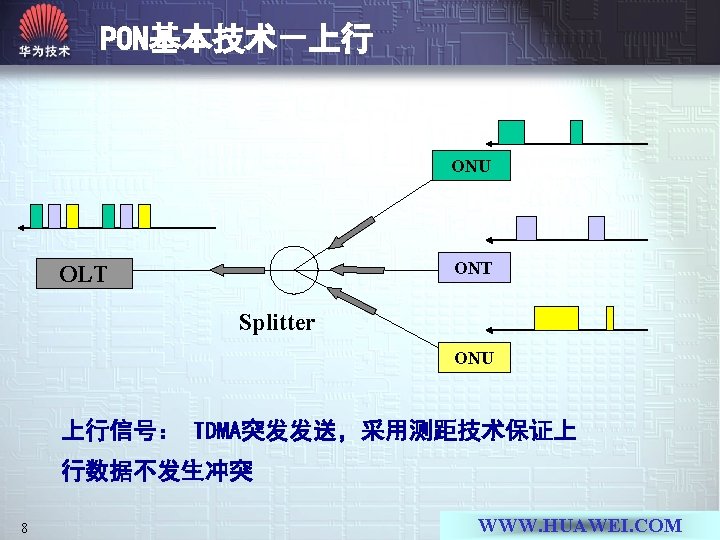

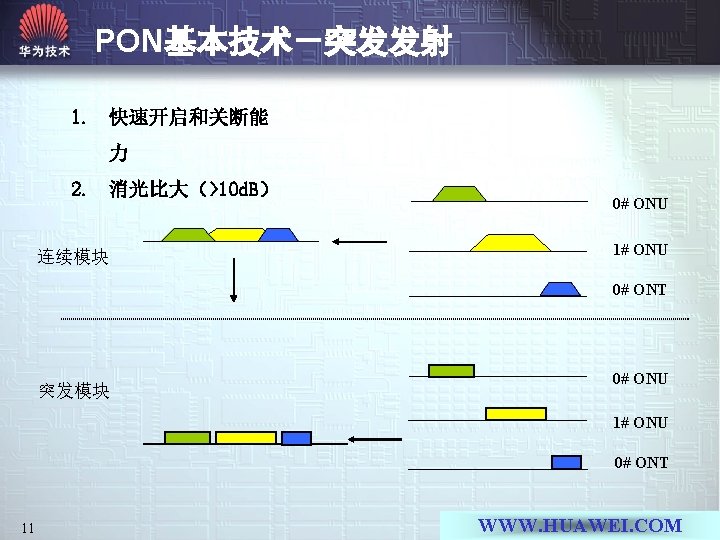

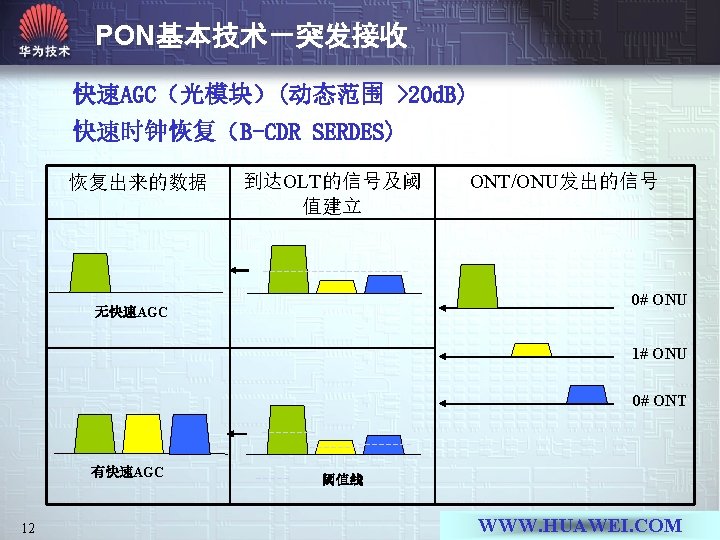

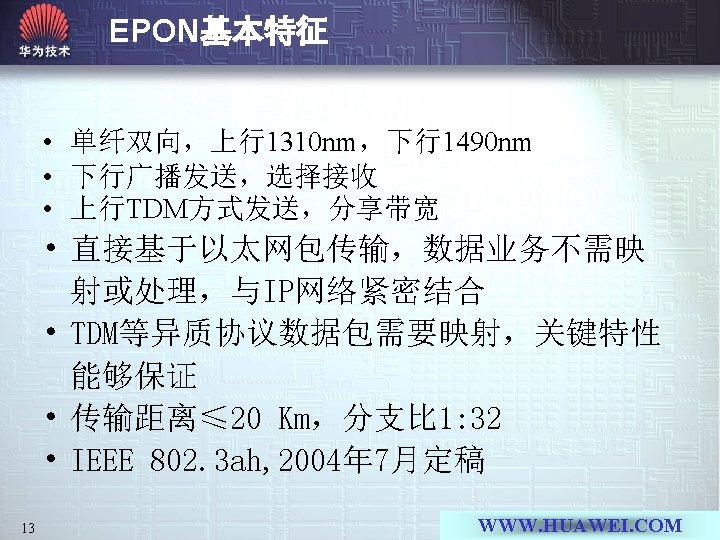

EPON协议简介（一） • • • 16 EPON协议由IEEE 802. 3 ah定义，主要参考章节如 下： 56 -EPON介绍 57 -OAM定义 60 -EPON PMD子层定义 64 -Multi-Point MAC Control子层定义 65 -EPON对于RS/PCS/PMA子层的扩展和FEC 67 -EPON系统建议 WWW. HUAWEI. COM

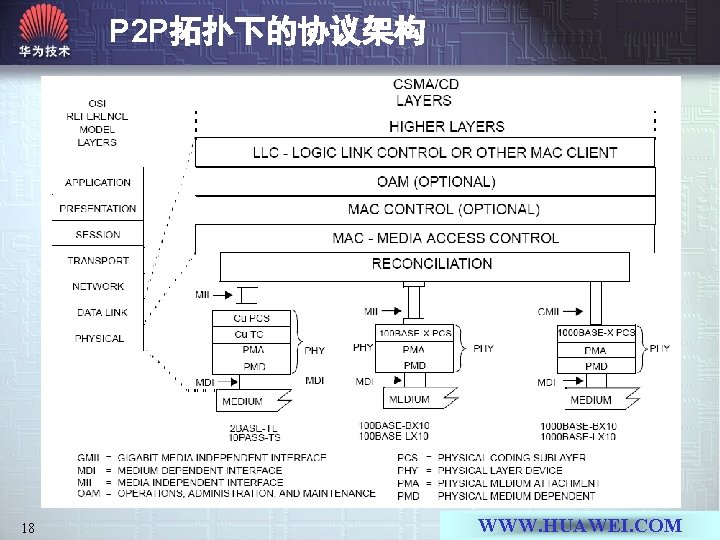

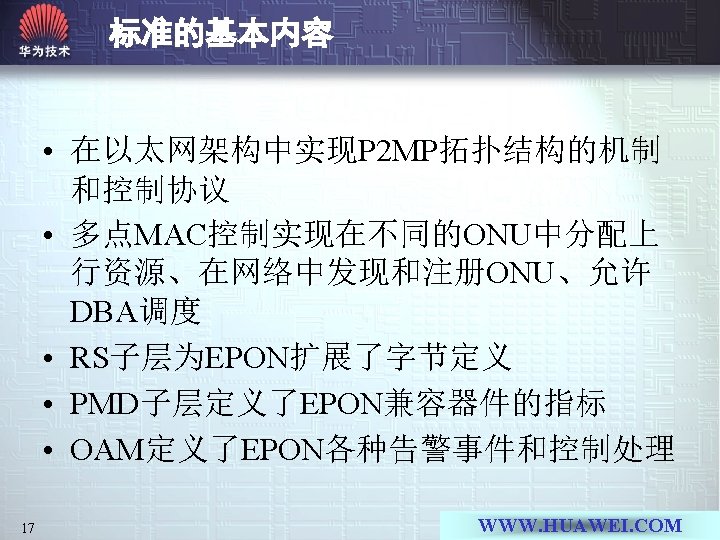

P 2 P拓扑下的协议架构 18 WWW. HUAWEI. COM

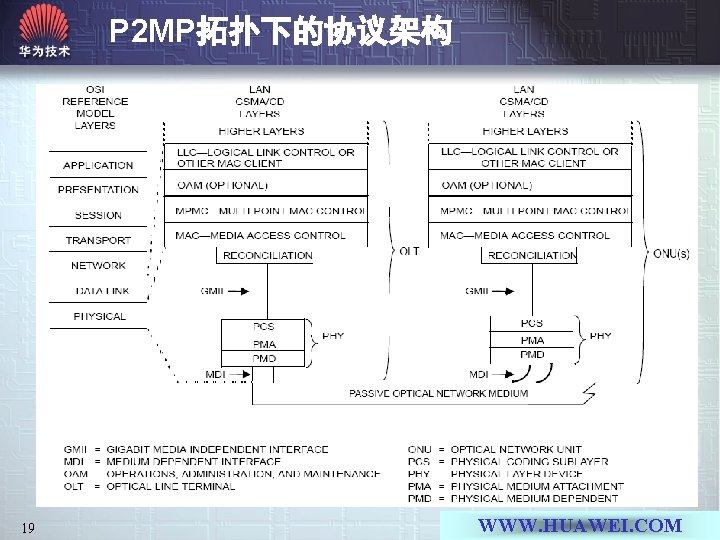

P 2 MP拓扑下的协议架构 19 WWW. HUAWEI. COM

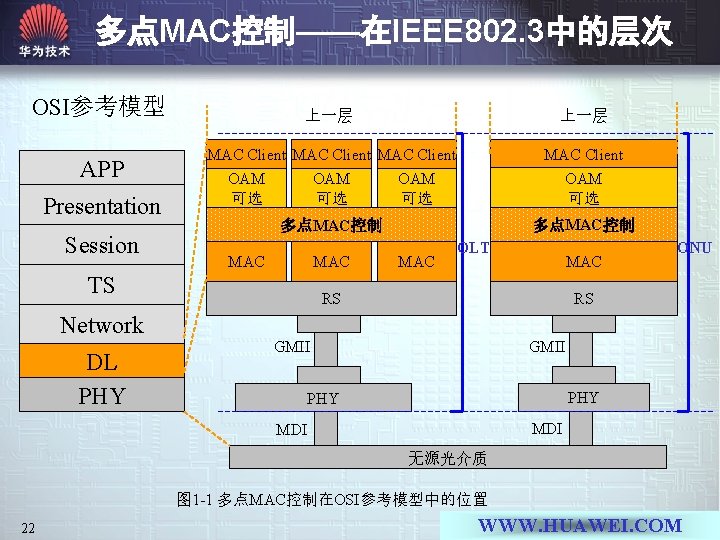

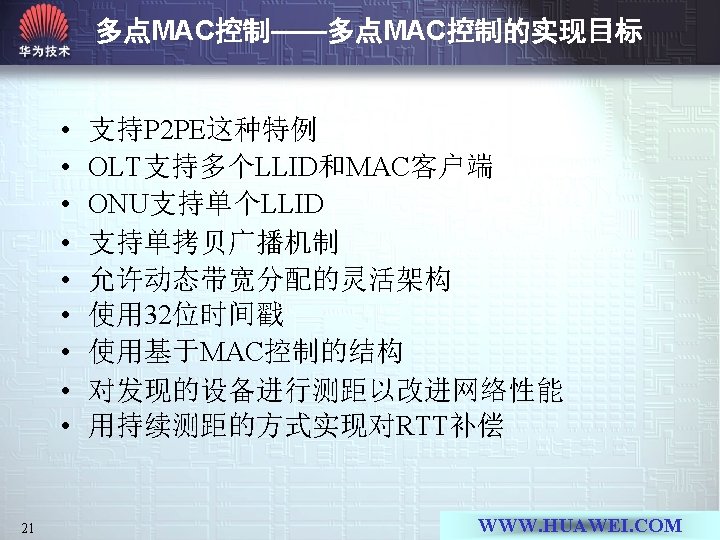

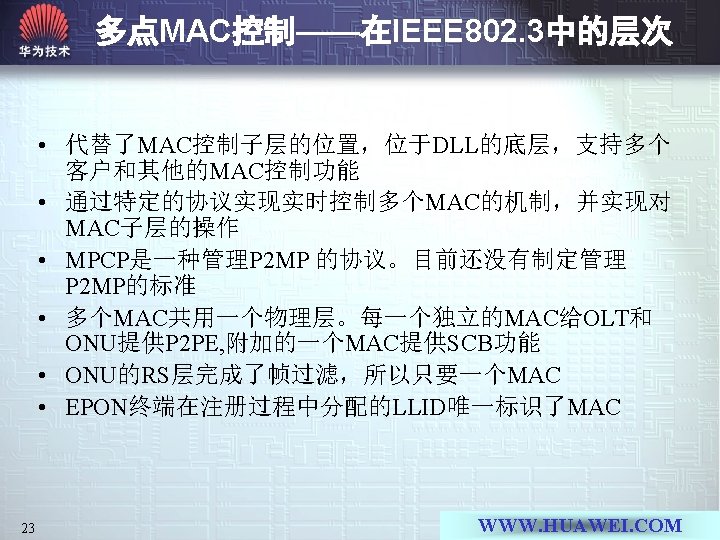

多点MAC控制——在IEEE 802. 3中的层次 OSI参考模型 APP Presentation Session 上一层 MAC Client OAM 可选 多点MAC控制 MAC TS MAC OLT MAC ONU RS RS Network DL PHY GMII PHY MDI 无源光介质 图 1 -1 多点MAC控制在OSI参考模型中的位置 22 WWW. HUAWEI. COM

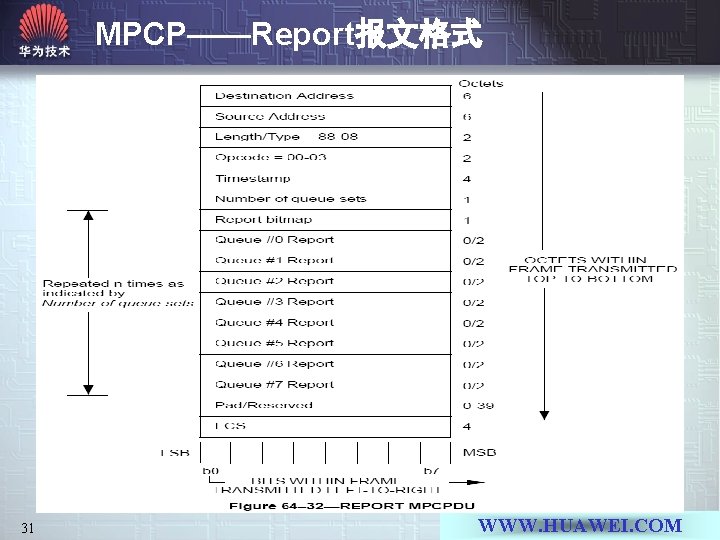

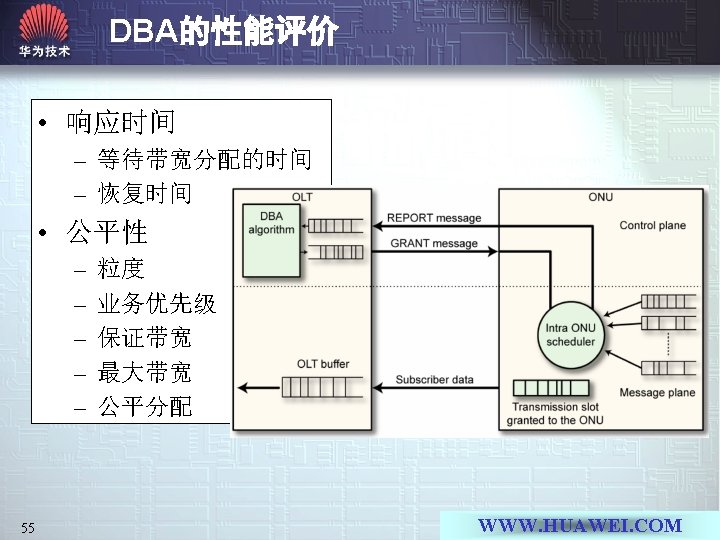

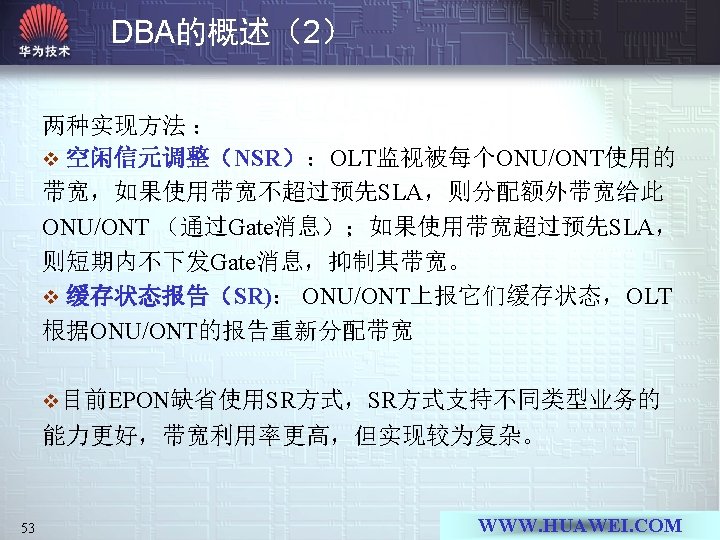

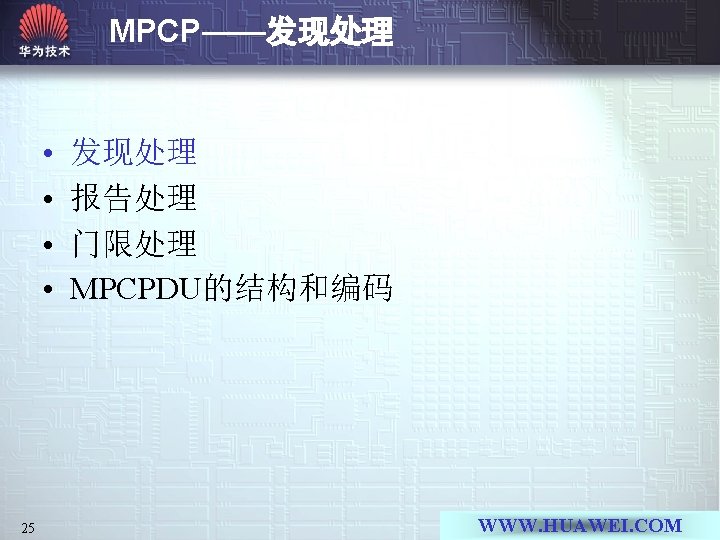

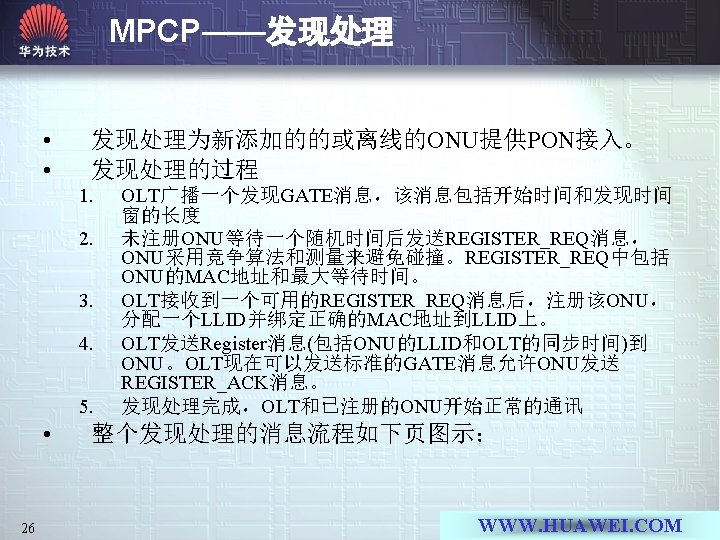

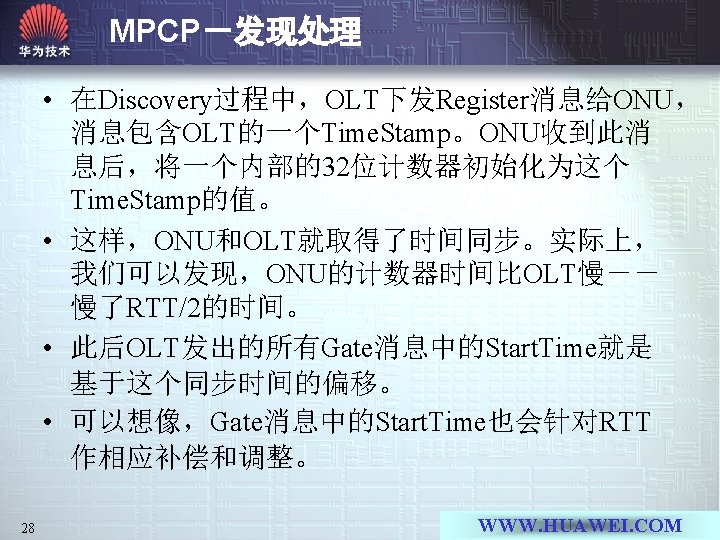

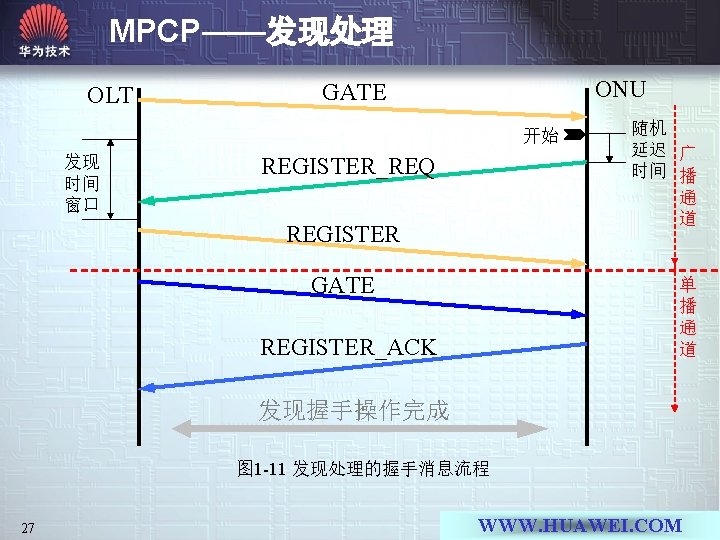

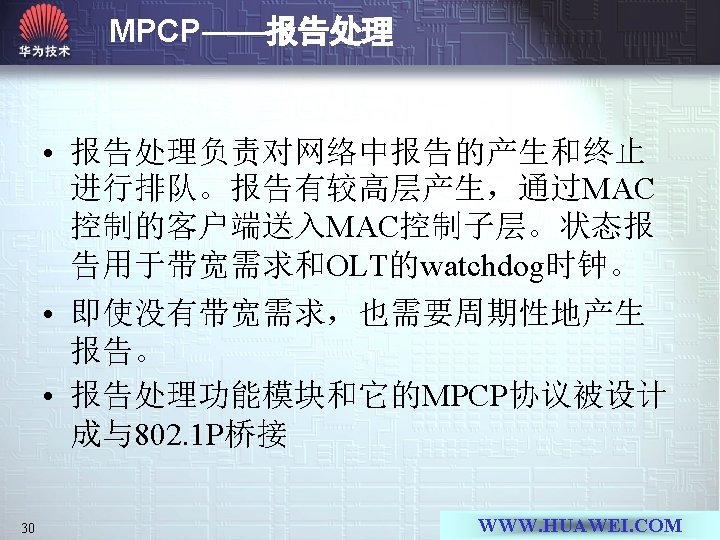

MPCP——Report报文格式 31 WWW. HUAWEI. COM

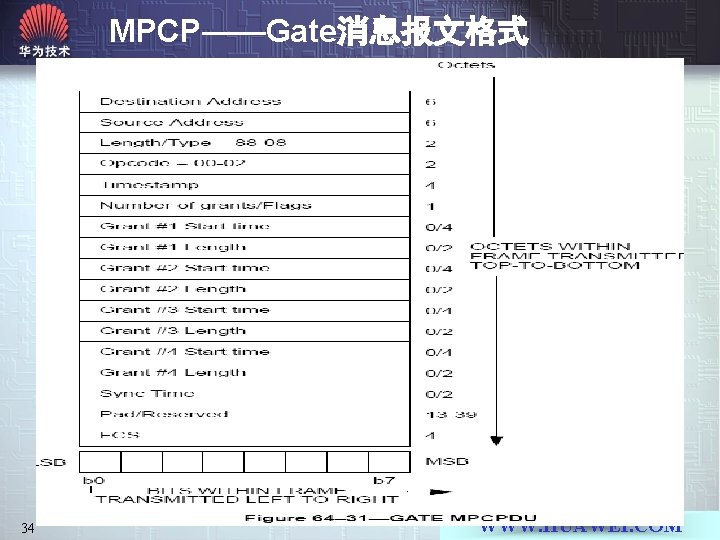

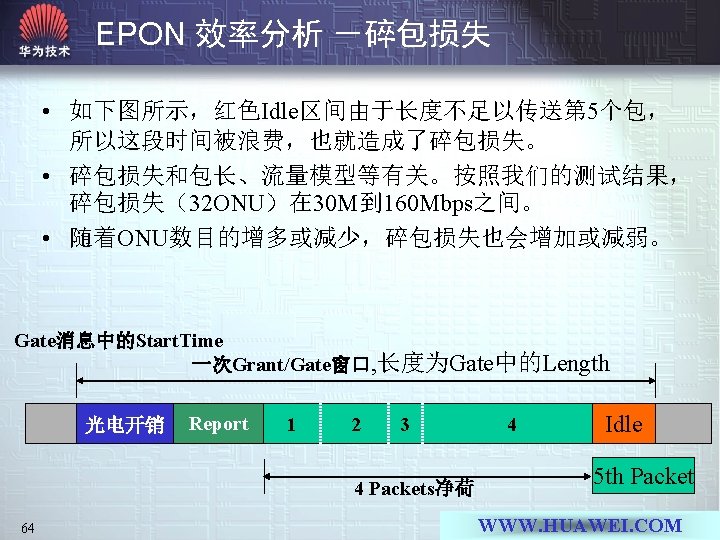

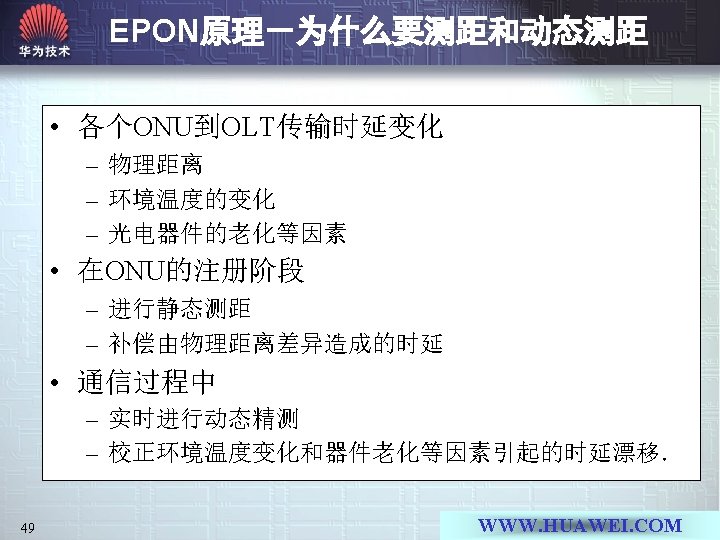

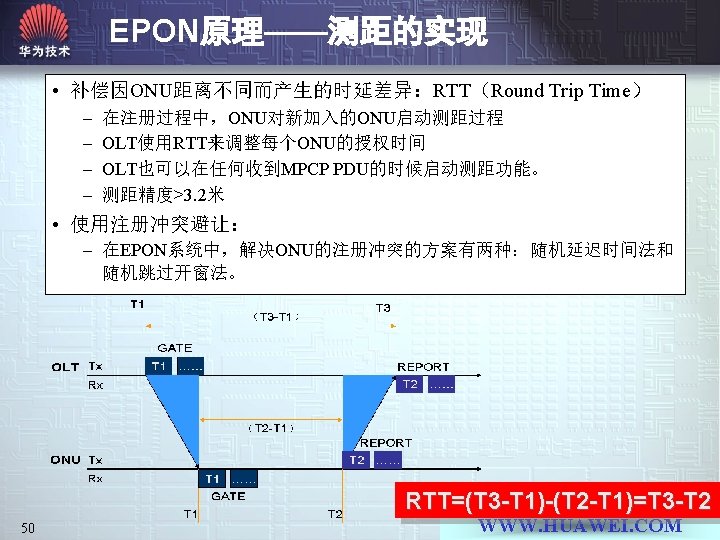

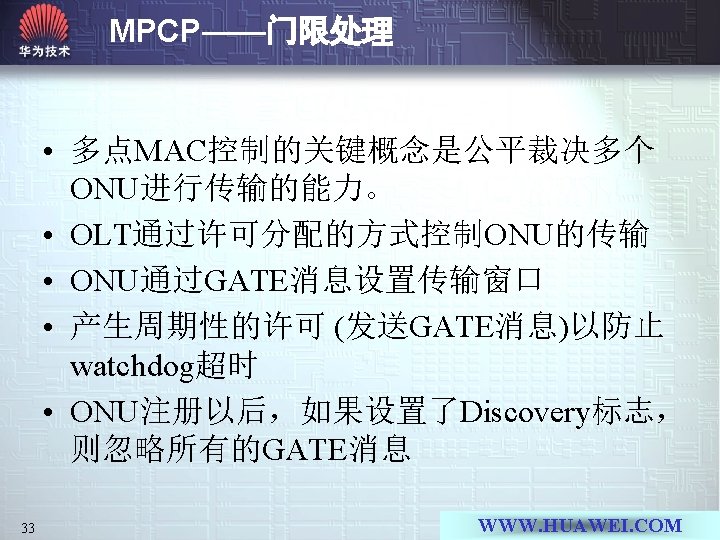

MPCP——Gate消息报文格式 34 WWW. HUAWEI. COM

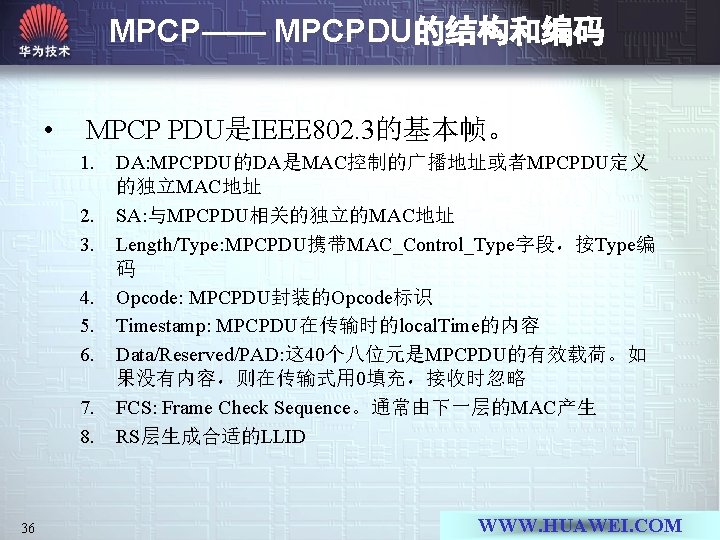

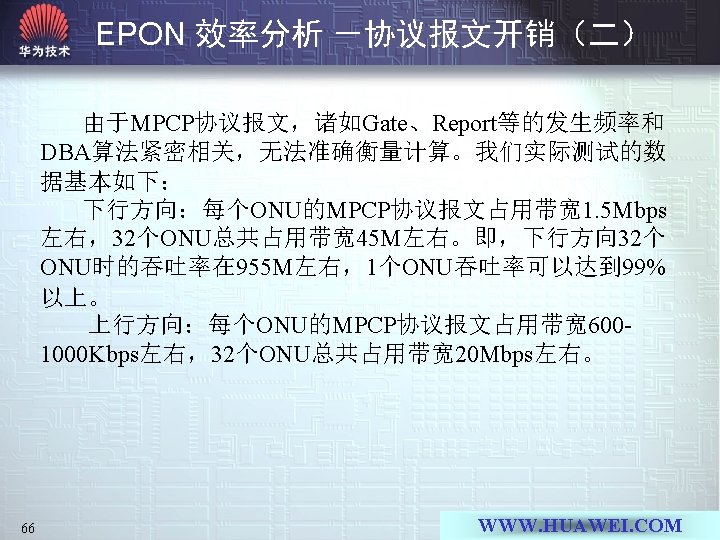

MPCP—— MPCPDU的结构和编码 • MPCP PDU是IEEE 802. 3的基本帧。 1. 2. 3. 4. 5. 6. 7. 8. 36 DA: MPCPDU的DA是MAC控制的广播地址或者MPCPDU定义 的独立MAC地址 SA: 与MPCPDU相关的独立的MAC地址 Length/Type: MPCPDU携带MAC_Control_Type字段，按Type编 码 Opcode: MPCPDU封装的Opcode标识 Timestamp: MPCPDU在传输时的local. Time的内容 Data/Reserved/PAD: 这 40个八位元是MPCPDU的有效载荷。如 果没有内容，则在传输式用 0填充，接收时忽略 FCS: Frame Check Sequence。通常由下一层的MAC产生 RS层生成合适的LLID WWW. HUAWEI. COM

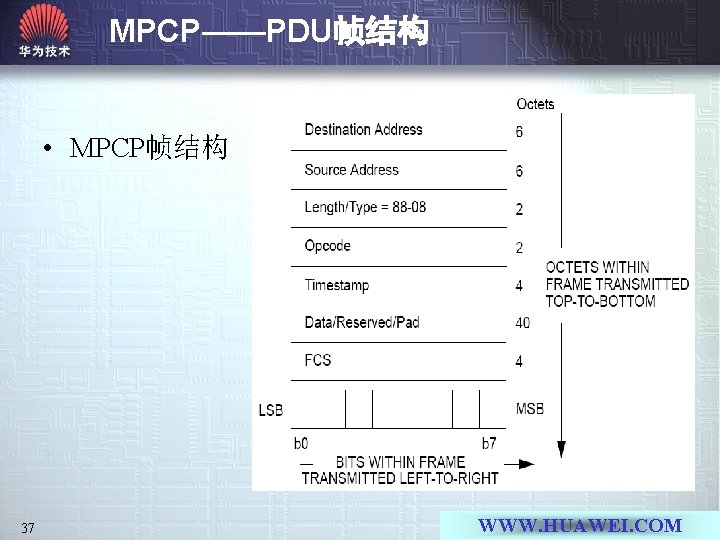

MPCP——PDU帧结构 • MPCP帧结构 37 WWW. HUAWEI. COM

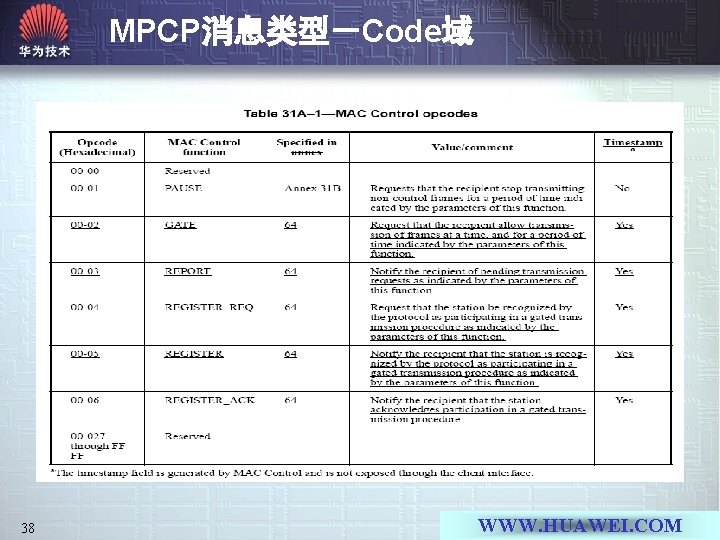

MPCP消息类型－Code域 38 WWW. HUAWEI. COM

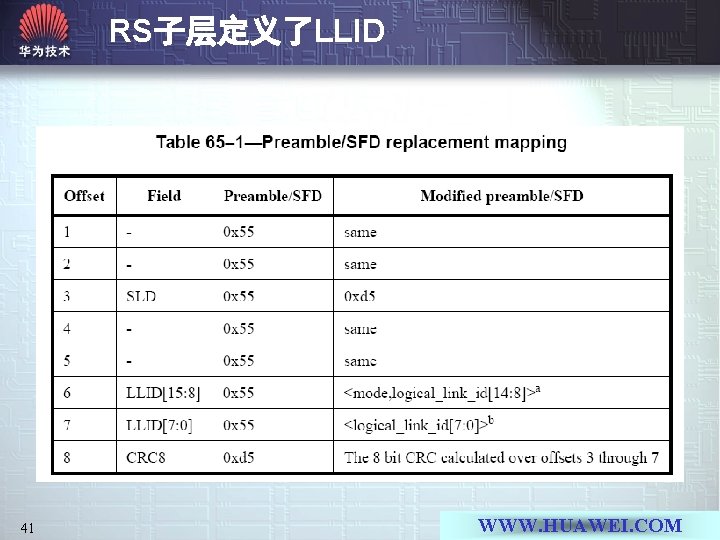

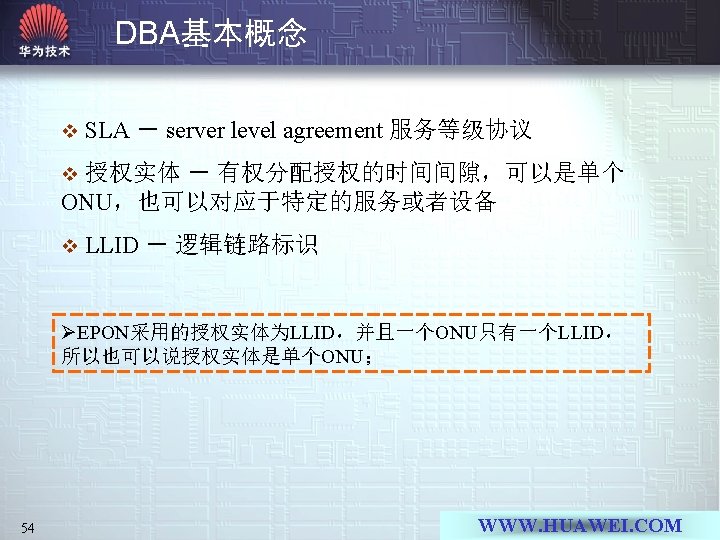

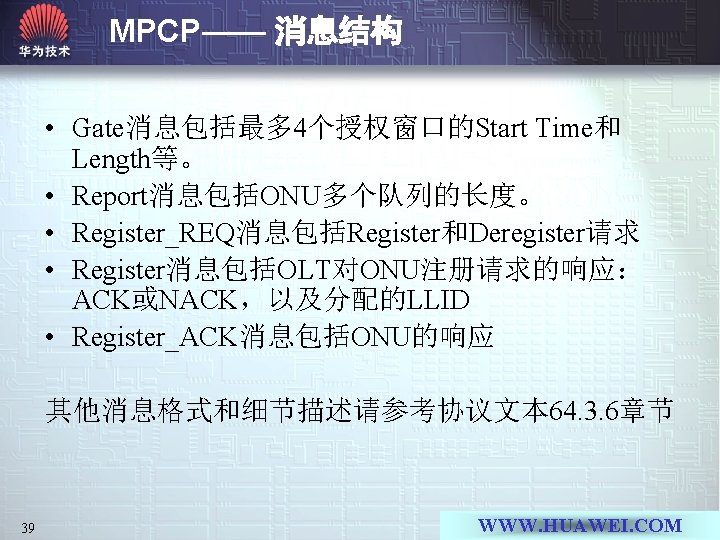

RS子层定义了LLID 41 WWW. HUAWEI. COM

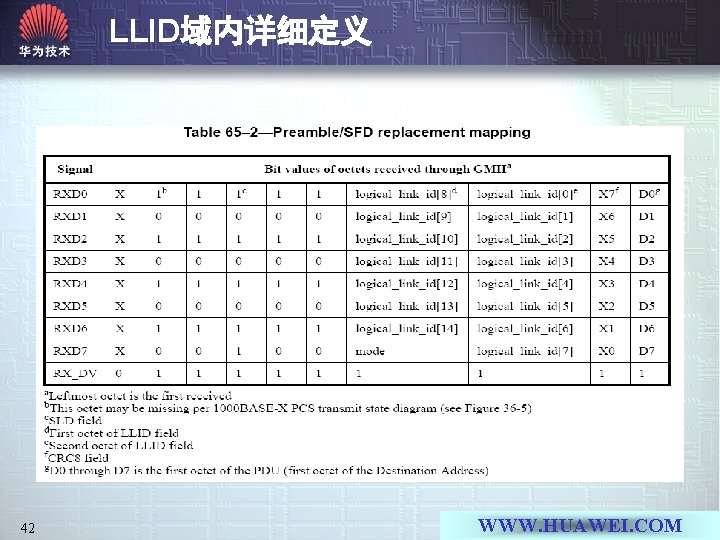

LLID域内详细定义 42 WWW. HUAWEI. COM

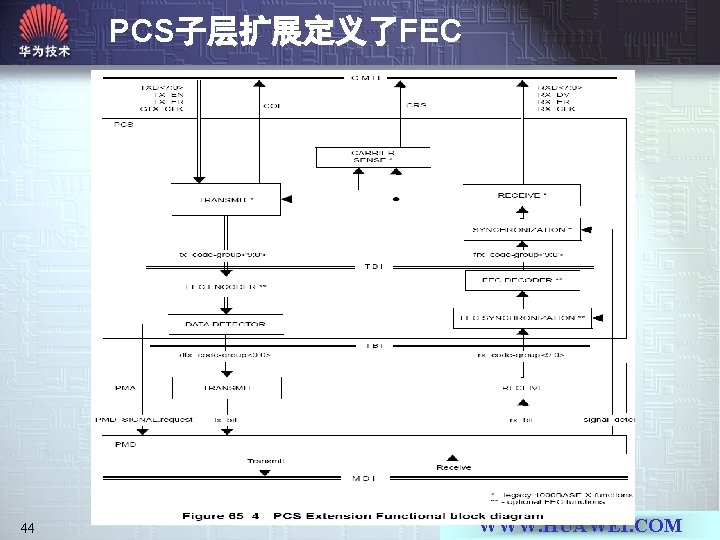

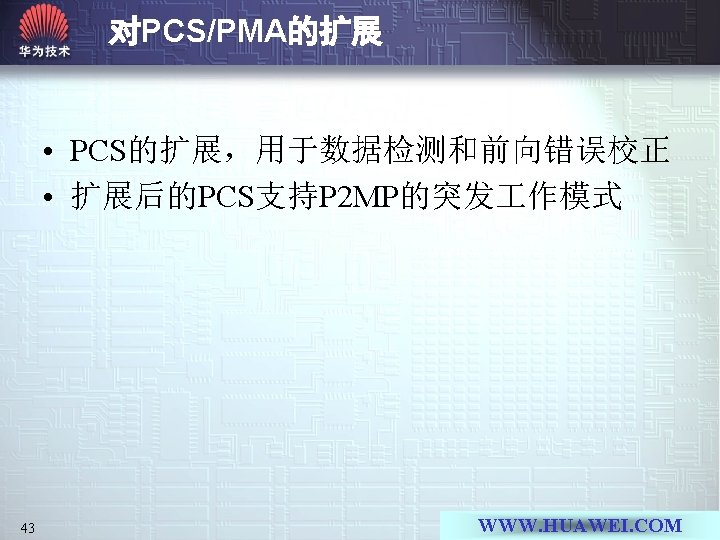

PCS子层扩展定义了FEC 44 WWW. HUAWEI. COM

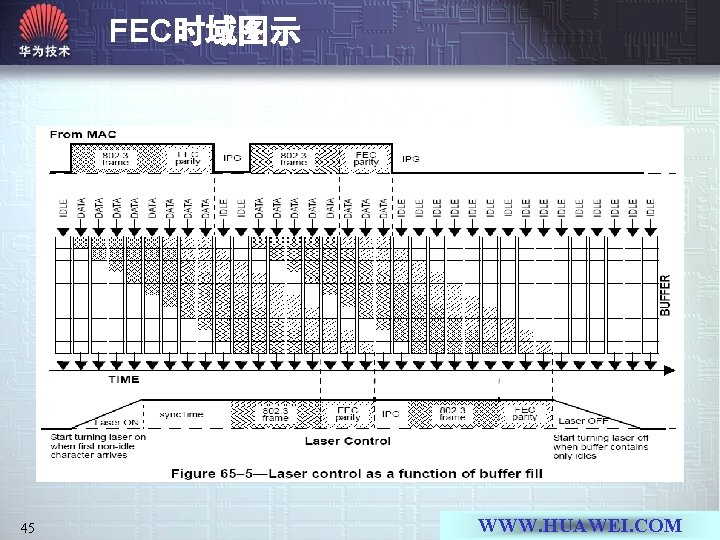

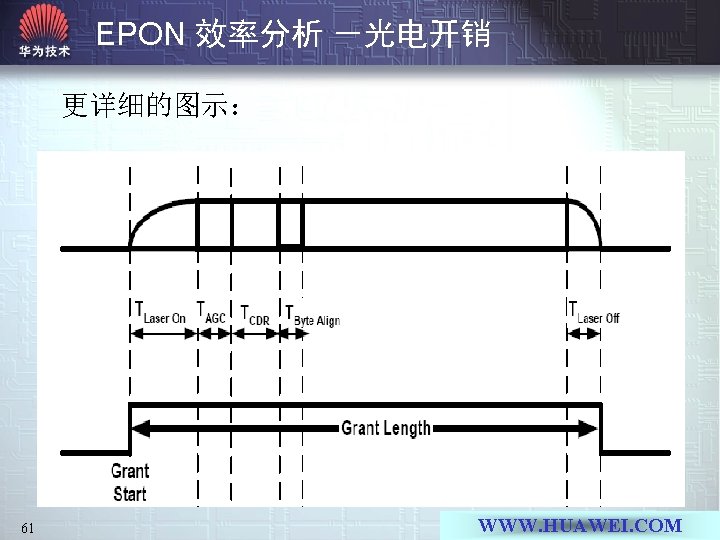

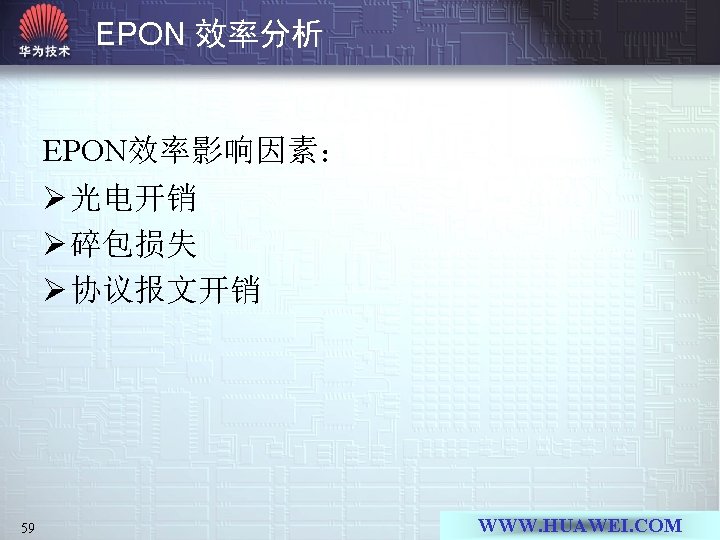

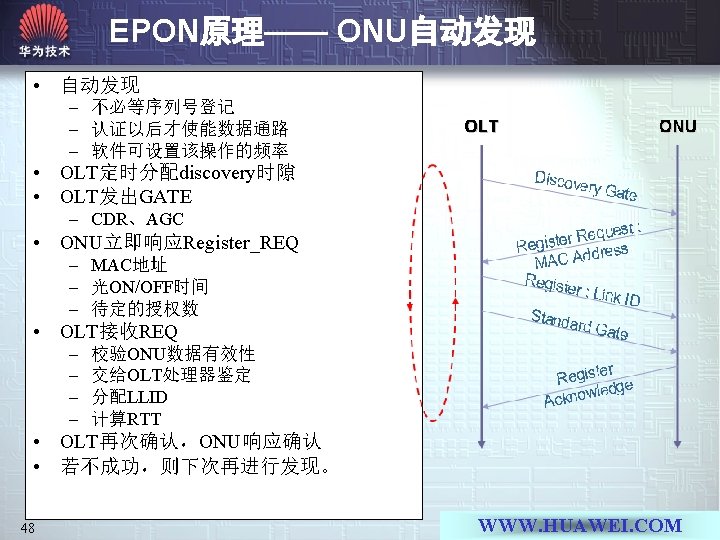

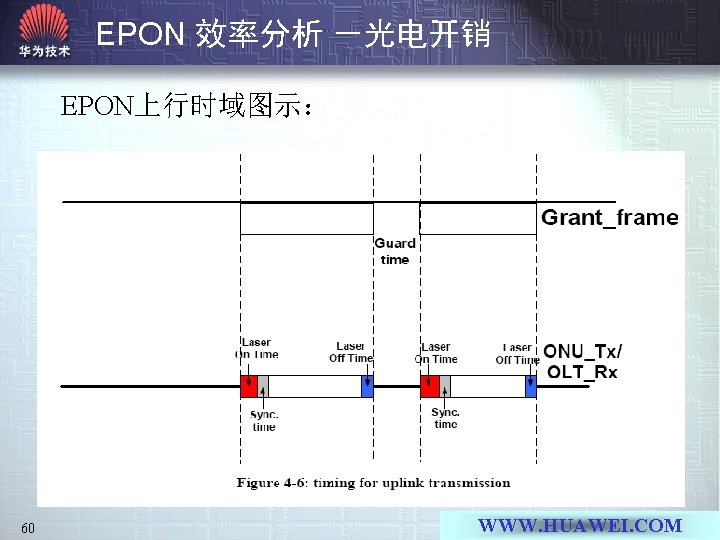

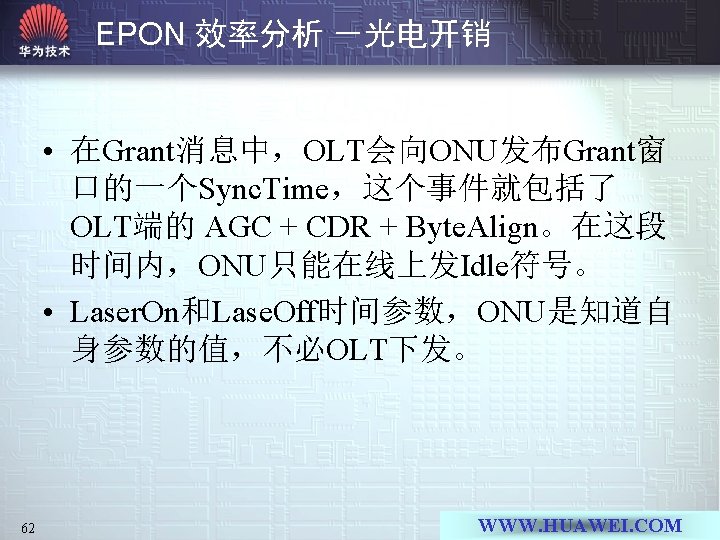

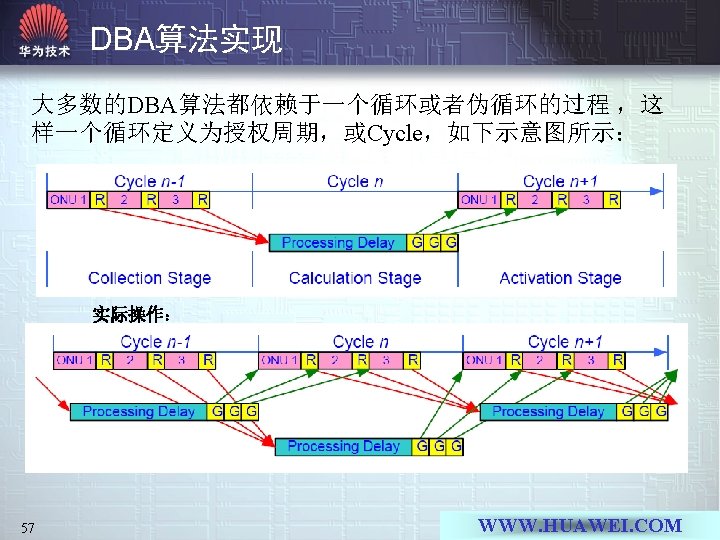

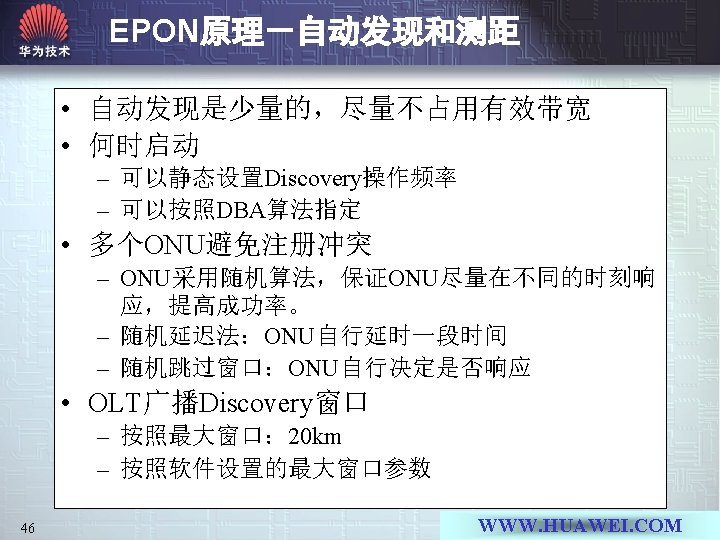

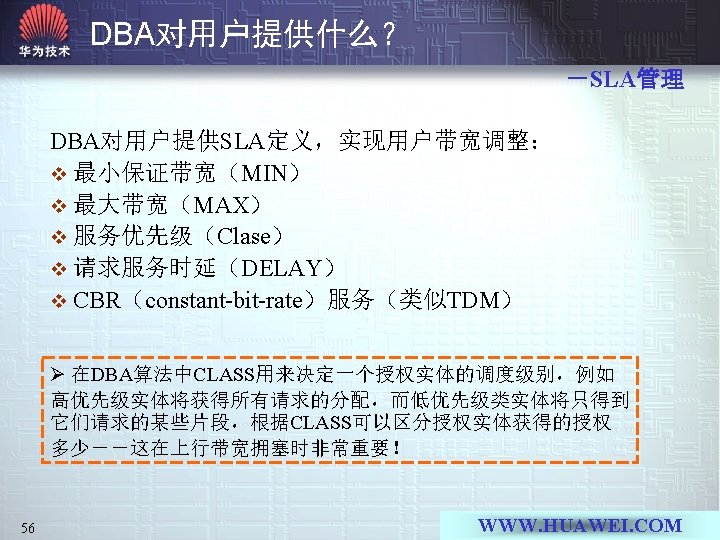

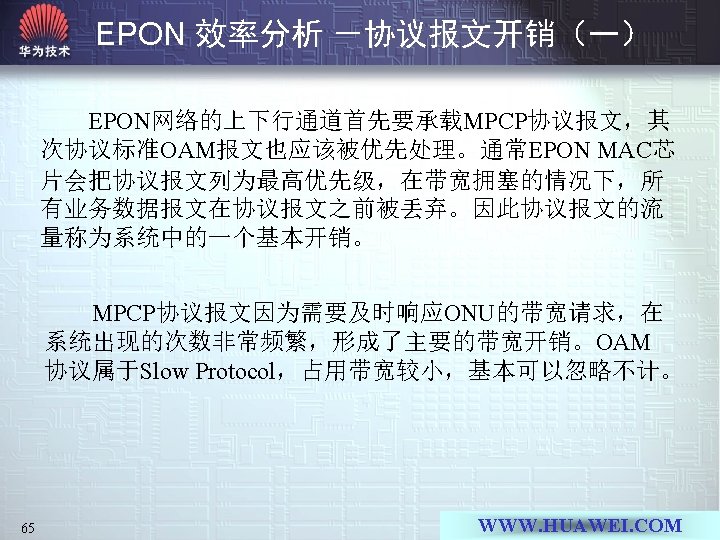

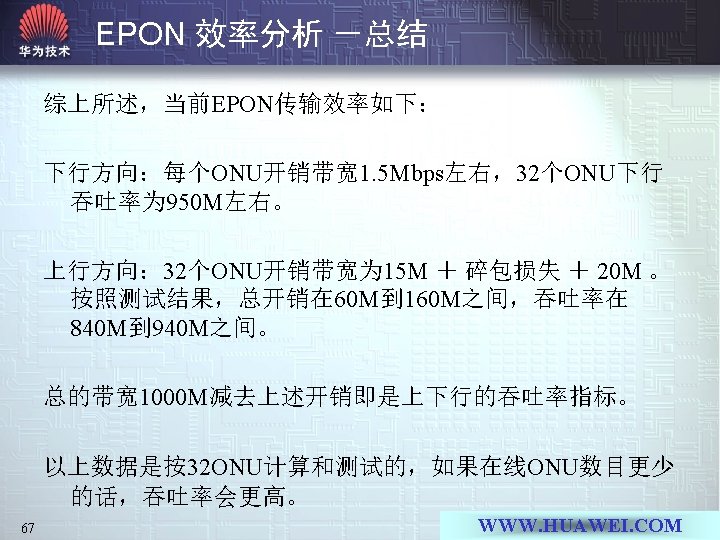

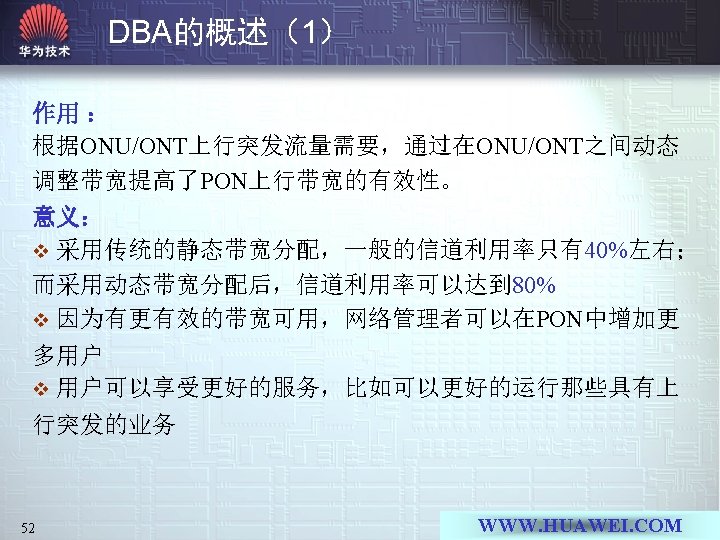

FEC时域图示 45 WWW. HUAWEI. COM
