Eletrônica II Germano Maioli Penello gpenello@gmail. com www. lee. eng. uerj. br/~germano Aula 03

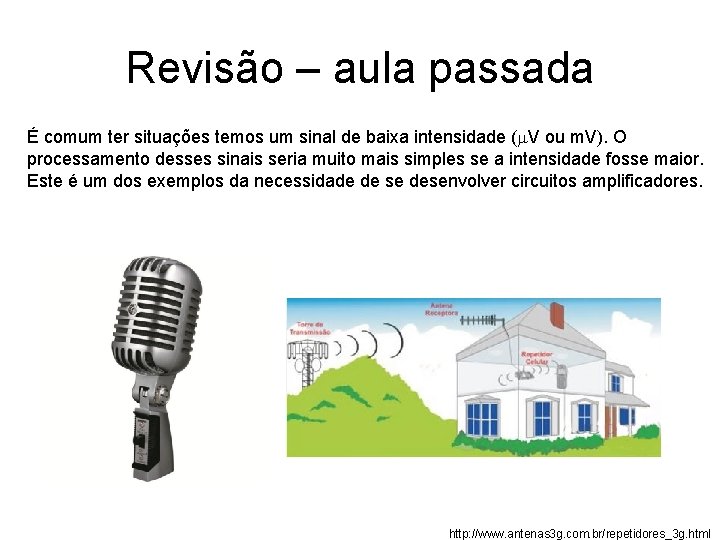

Revisão – aula passada É comum ter situações temos um sinal de baixa intensidade (m. V ou m. V). O processamento desses sinais seria muito mais simples se a intensidade fosse maior. Este é um dos exemplos da necessidade de se desenvolver circuitos amplificadores. http: //www. antenas 3 g. com. br/repetidores_3 g. html

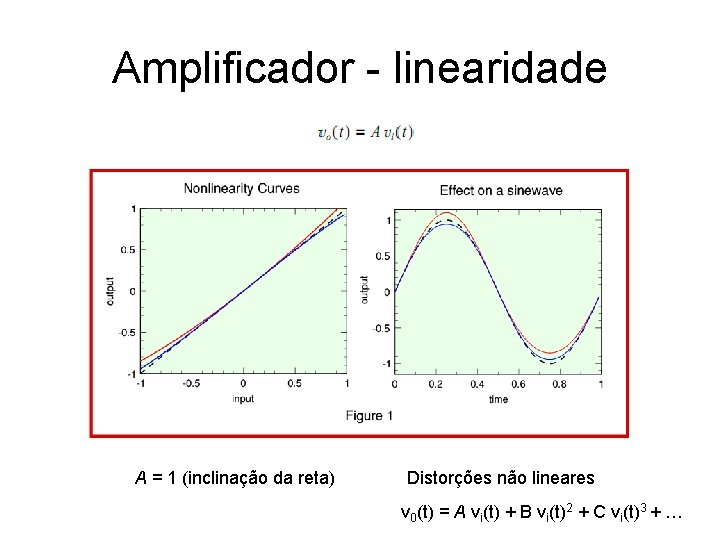

Amplificador - linearidade A = 1 (inclinação da reta) Distorções não lineares v 0(t) = A vi(t) + B vi(t)2 + C vi(t)3 + …

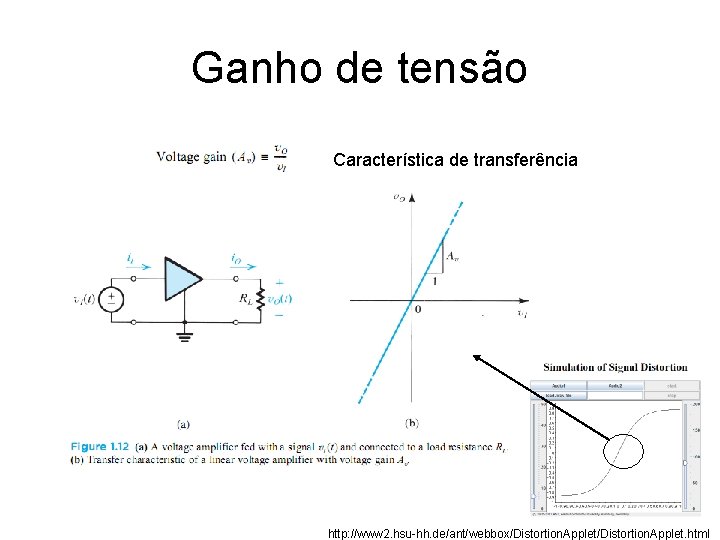

Ganho de tensão Característica de transferência http: //www 2. hsu-hh. de/ant/webbox/Distortion. Applet. html

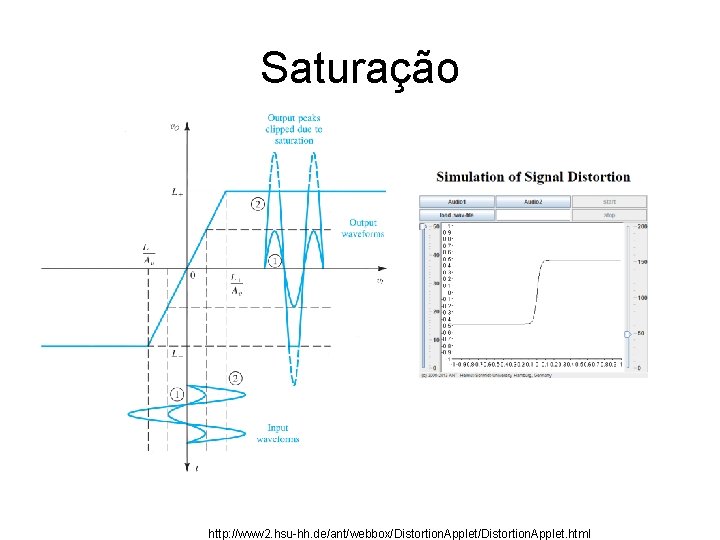

Saturação http: //www 2. hsu-hh. de/ant/webbox/Distortion. Applet. html

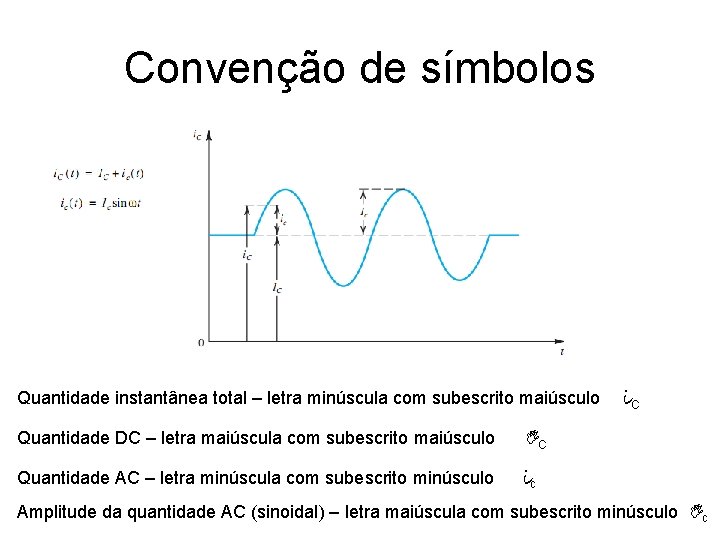

Convenção de símbolos Quantidade instantânea total – letra minúscula com subescrito maiúsculo Quantidade DC – letra maiúscula com subescrito maiúsculo IC Quantidade AC – letra minúscula com subescrito minúsculo ic i. C Amplitude da quantidade AC (sinoidal) – letra maiúscula com subescrito minúsculo Ic

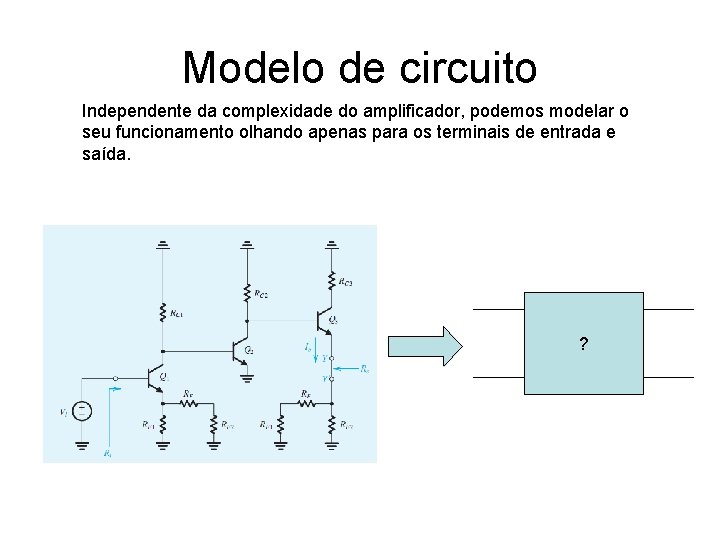

Modelo de circuito Independente da complexidade do amplificador, podemos modelar o seu funcionamento olhando apenas para os terminais de entrada e saída. ?

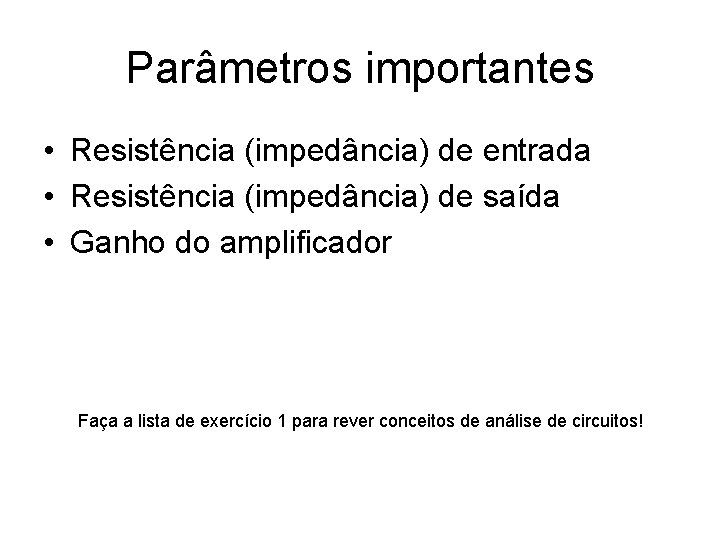

Parâmetros importantes • Resistência (impedância) de entrada • Resistência (impedância) de saída • Ganho do amplificador Faça a lista de exercício 1 para rever conceitos de análise de circuitos!

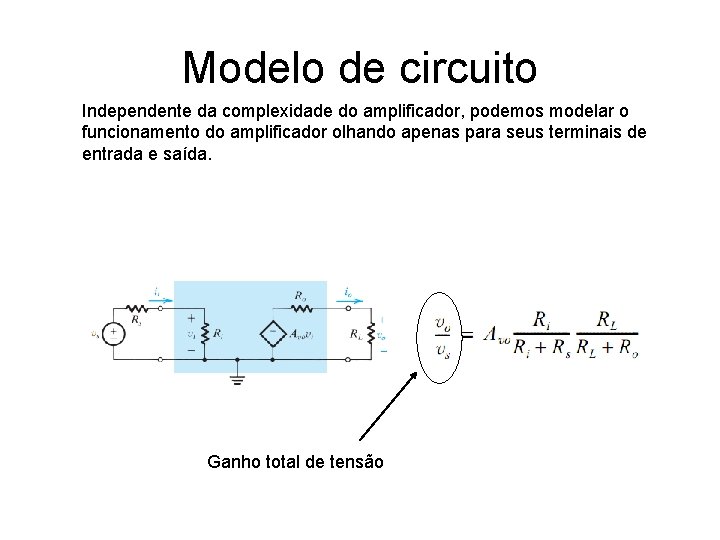

Modelo de circuito Independente da complexidade do amplificador, podemos modelar o funcionamento do amplificador olhando apenas para seus terminais de entrada e saída. Ganho total de tensão

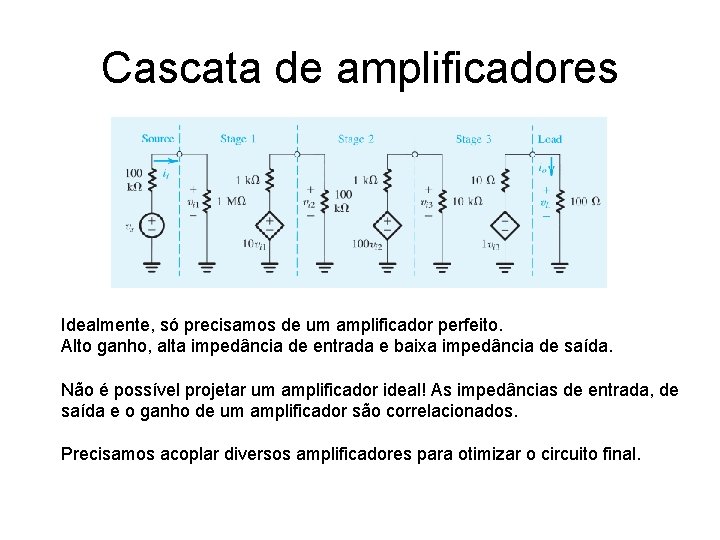

Cascata de amplificadores Idealmente, só precisamos de um amplificador perfeito. Alto ganho, alta impedância de entrada e baixa impedância de saída. Não é possível projetar um amplificador ideal! As impedâncias de entrada, de saída e o ganho de um amplificador são correlacionados. Precisamos acoplar diversos amplificadores para otimizar o circuito final.

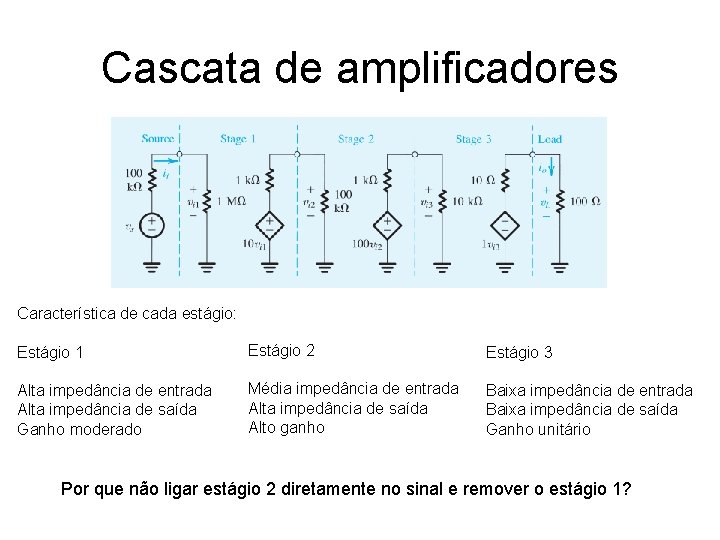

Cascata de amplificadores Característica de cada estágio: Estágio 1 Estágio 2 Estágio 3 Alta impedância de entrada Alta impedância de saída Ganho moderado Média impedância de entrada Alta impedância de saída Alto ganho Baixa impedância de entrada Baixa impedância de saída Ganho unitário Por que não ligar estágio 2 diretamente no sinal e remover o estágio 1?

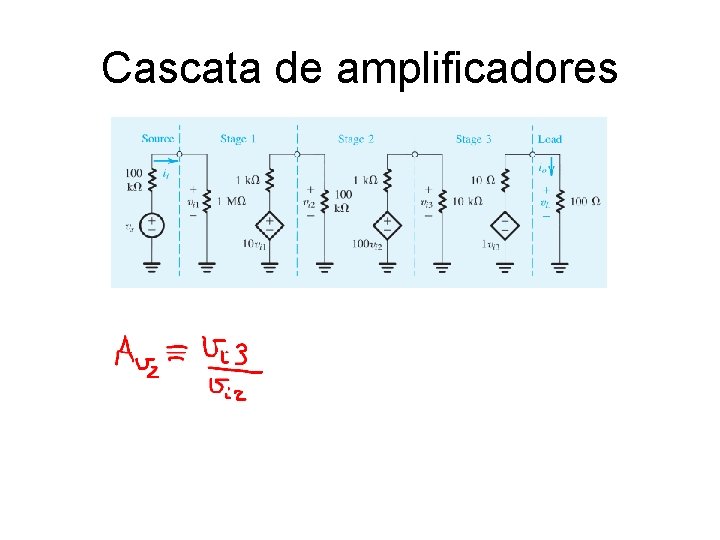

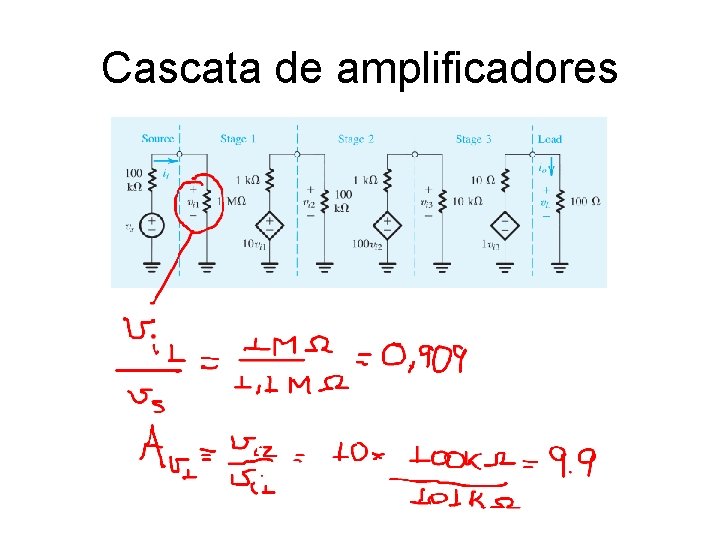

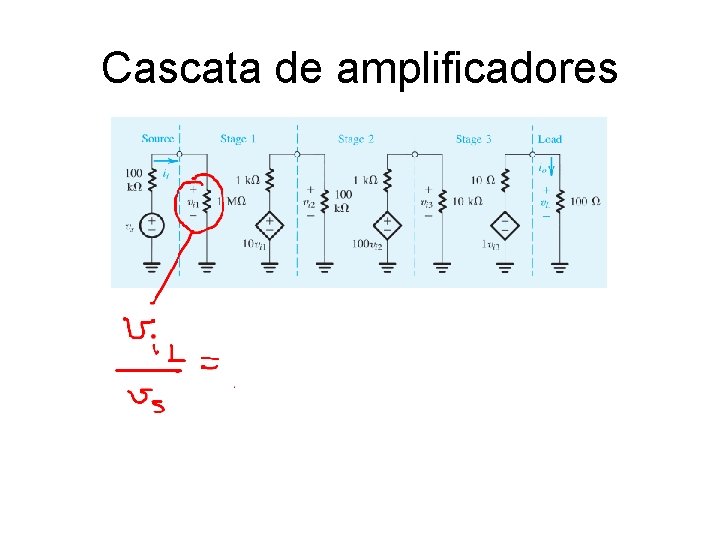

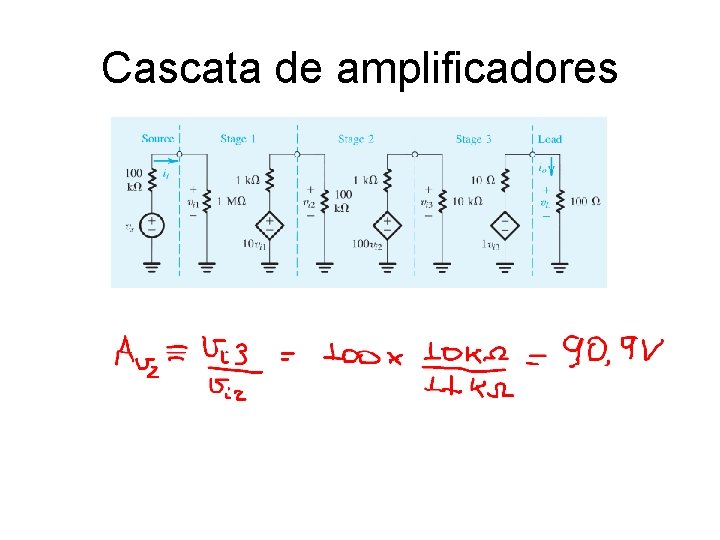

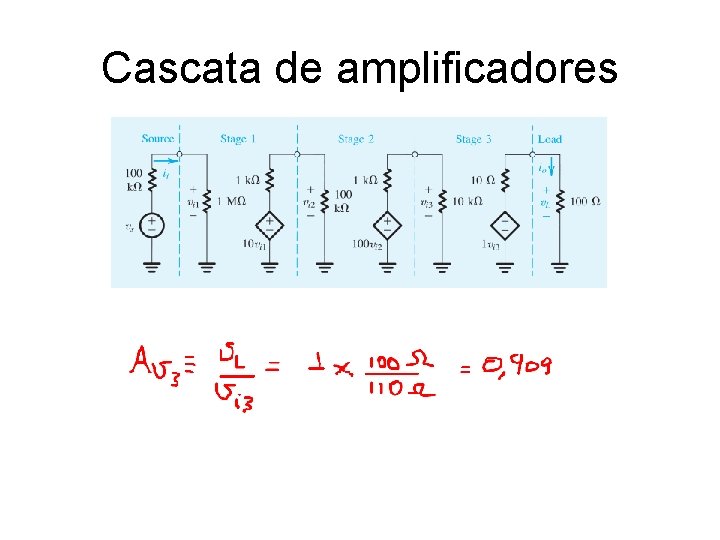

Cascata de amplificadores

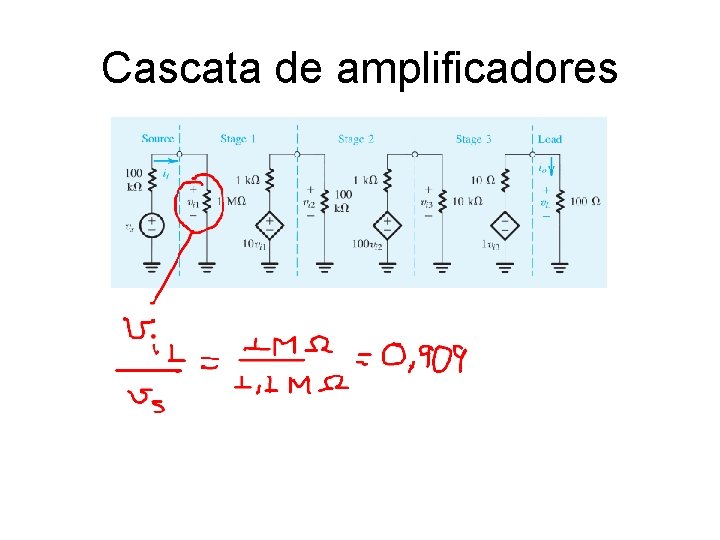

Cascata de amplificadores

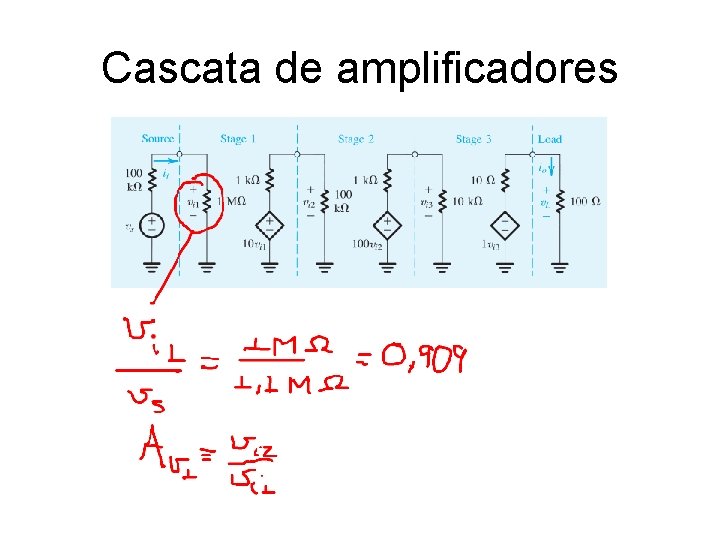

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

Cascata de amplificadores

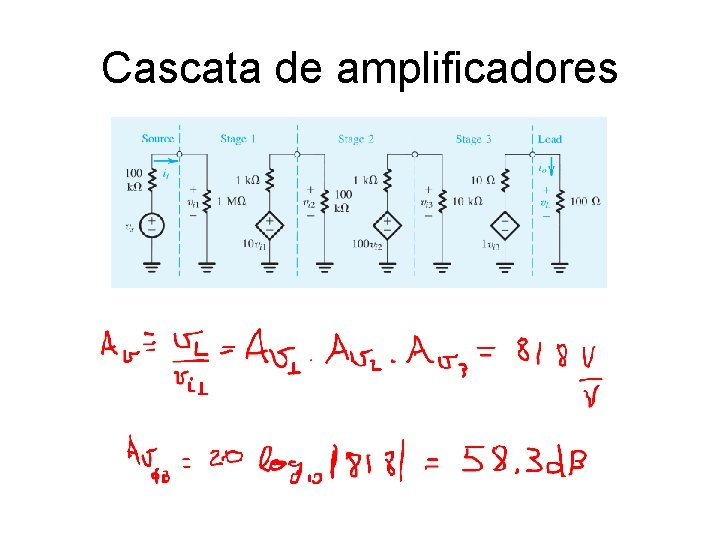

Cascata de amplificadores

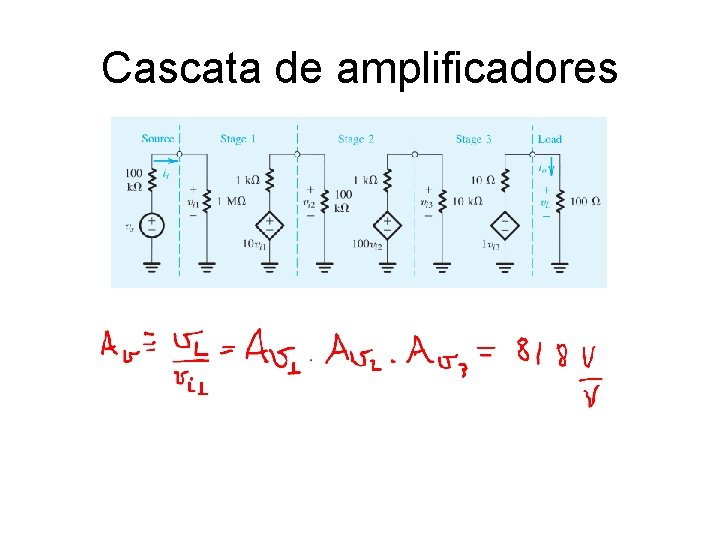

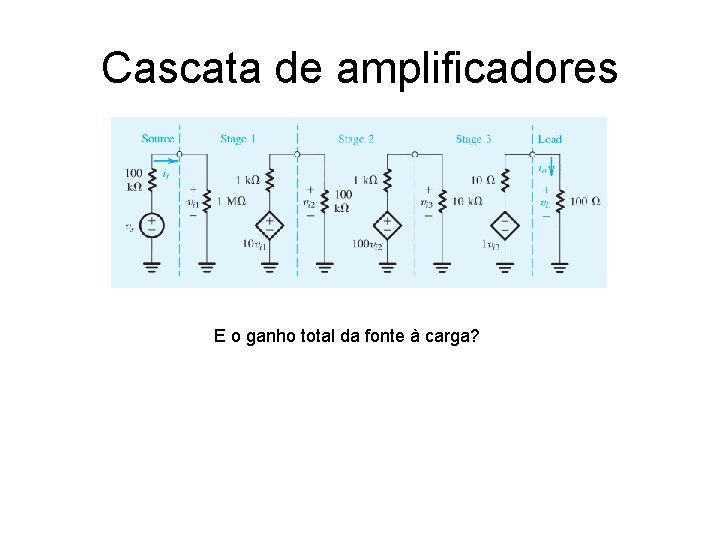

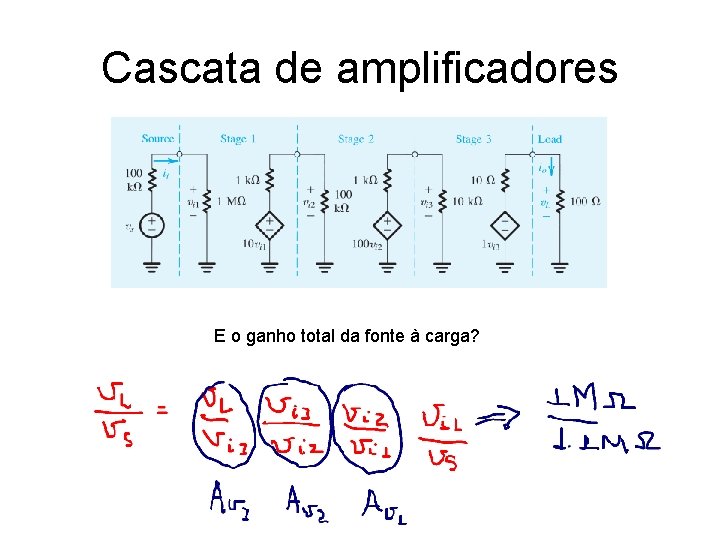

Cascata de amplificadores E o ganho total da fonte à carga?

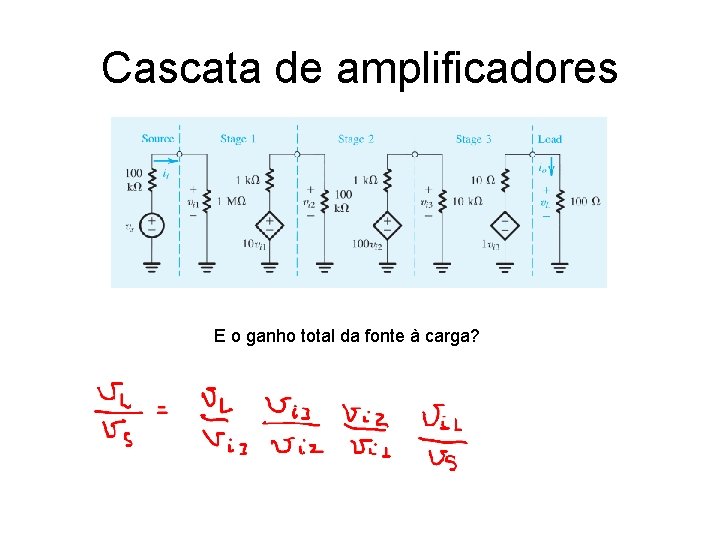

Cascata de amplificadores E o ganho total da fonte à carga?

Cascata de amplificadores E o ganho total da fonte à carga?

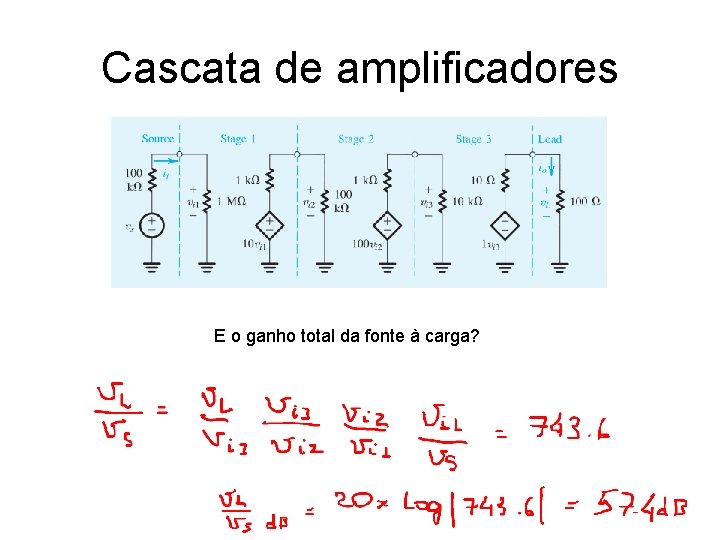

Cascata de amplificadores E o ganho total da fonte à carga?

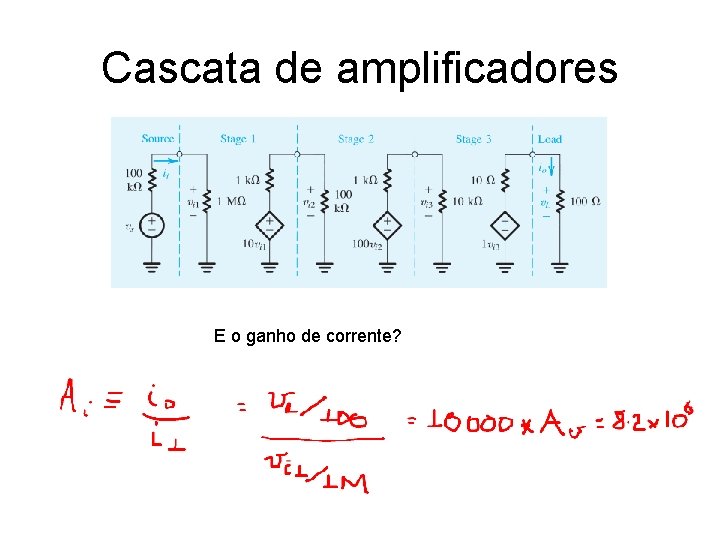

Cascata de amplificadores E o ganho de corrente?

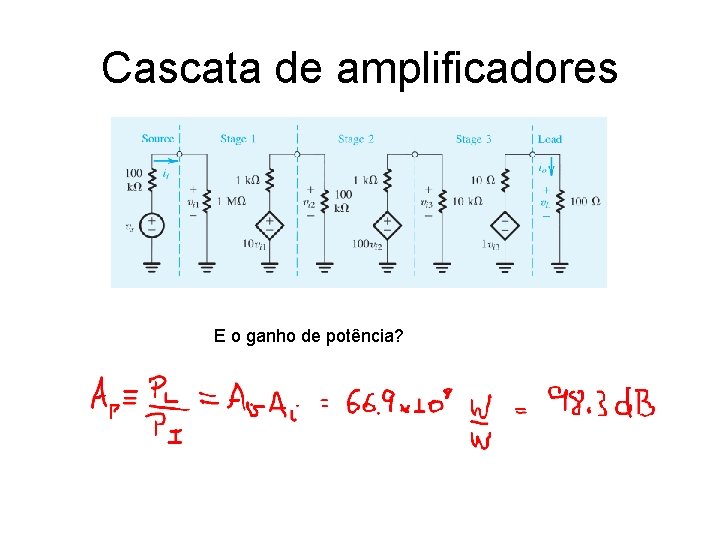

Cascata de amplificadores E o ganho de potência?

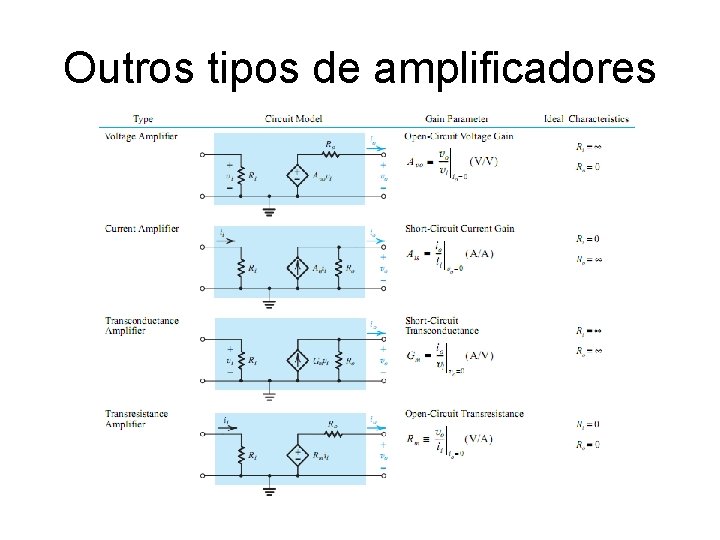

Outros tipos de amplificadores

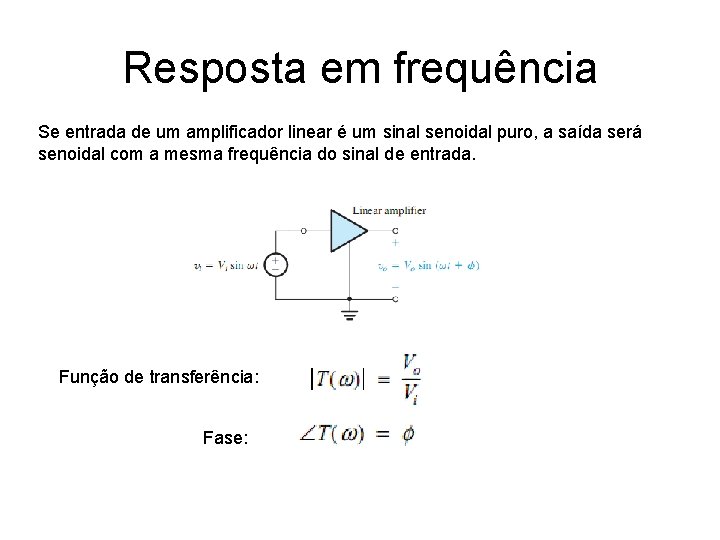

Resposta em frequência Se entrada de um amplificador linear é um sinal senoidal puro, a saída será senoidal com a mesma frequência do sinal de entrada. Função de transferência: Fase:

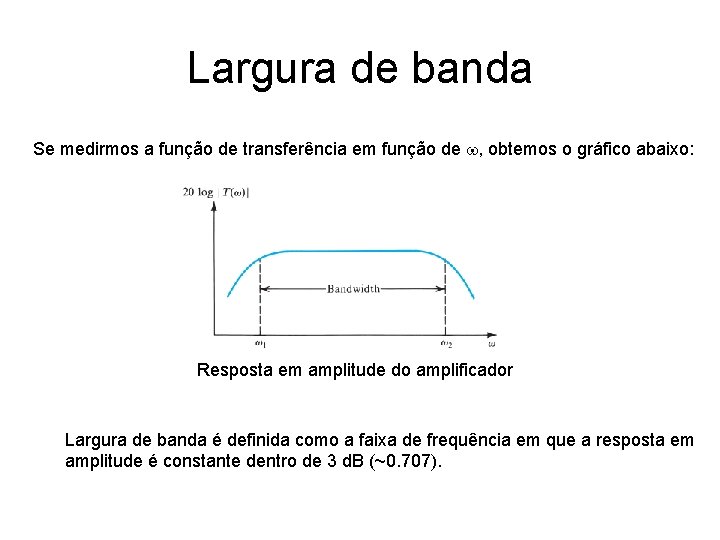

Largura de banda Se medirmos a função de transferência em função de w, obtemos o gráfico abaixo: Resposta em amplitude do amplificador Largura de banda é definida como a faixa de frequência em que a resposta em amplitude é constante dentro de 3 d. B (~0. 707).

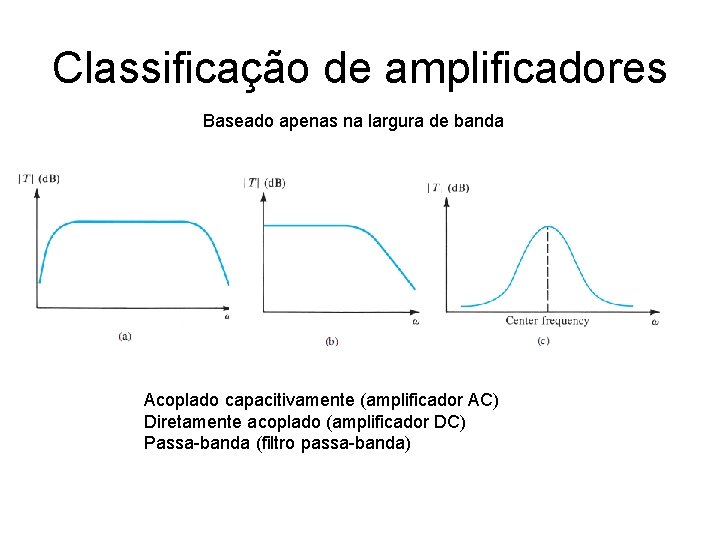

Classificação de amplificadores Baseado apenas na largura de banda Acoplado capacitivamente (amplificador AC) Diretamente acoplado (amplificador DC) Passa-banda (filtro passa-banda)

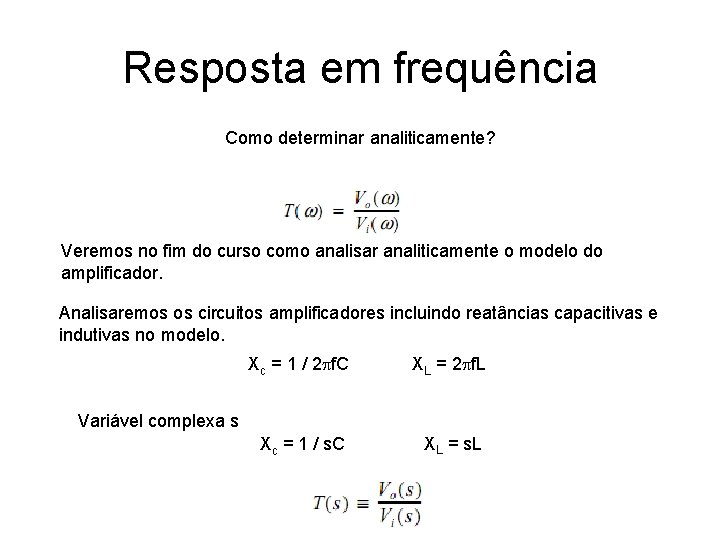

Resposta em frequência Como determinar analiticamente? Veremos no fim do curso como analisar analiticamente o modelo do amplificador. Analisaremos os circuitos amplificadores incluindo reatâncias capacitivas e indutivas no modelo. Xc = 1 / 2 pf. C XL = 2 pf. L Xc = 1 / s. C XL = s. L Variável complexa s

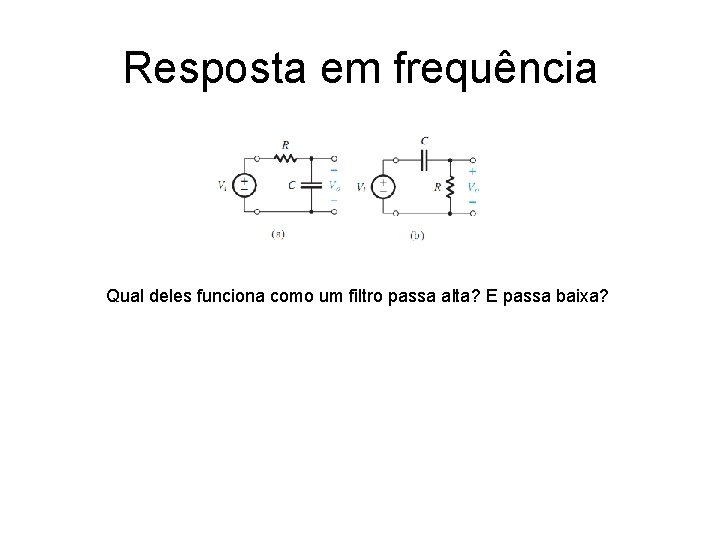

Resposta em frequência Qual deles funciona como um filtro passa alta? E passa baixa?

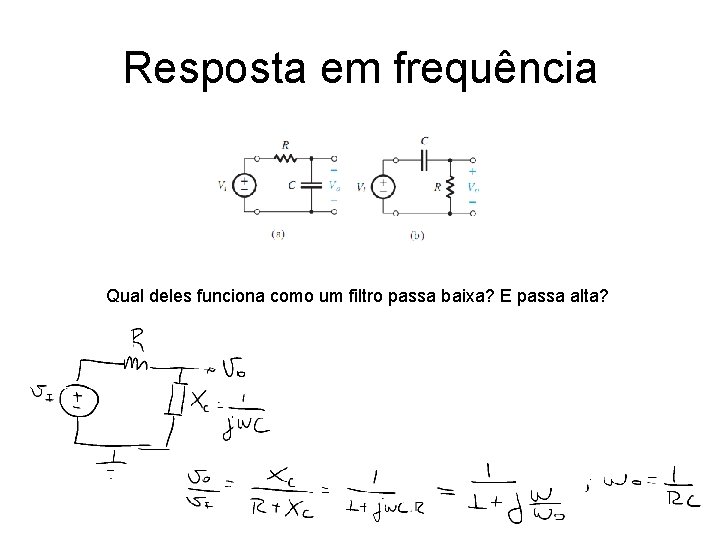

Resposta em frequência Qual deles funciona como um filtro passa baixa? E passa alta?

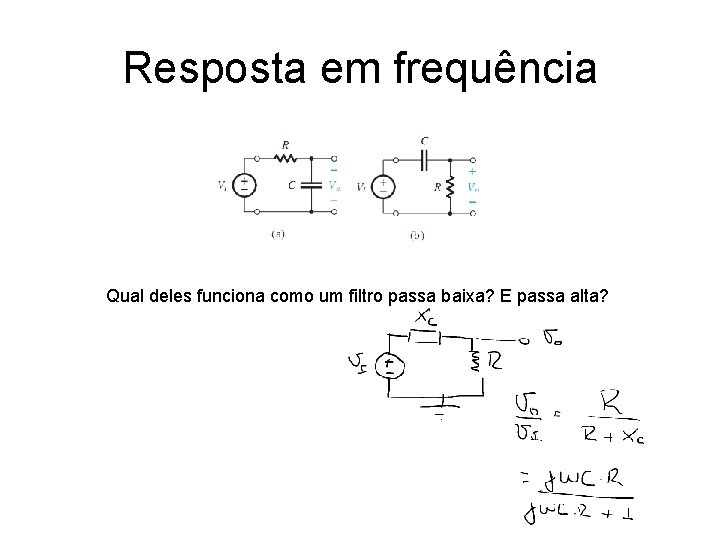

Resposta em frequência Qual deles funciona como um filtro passa baixa? E passa alta?

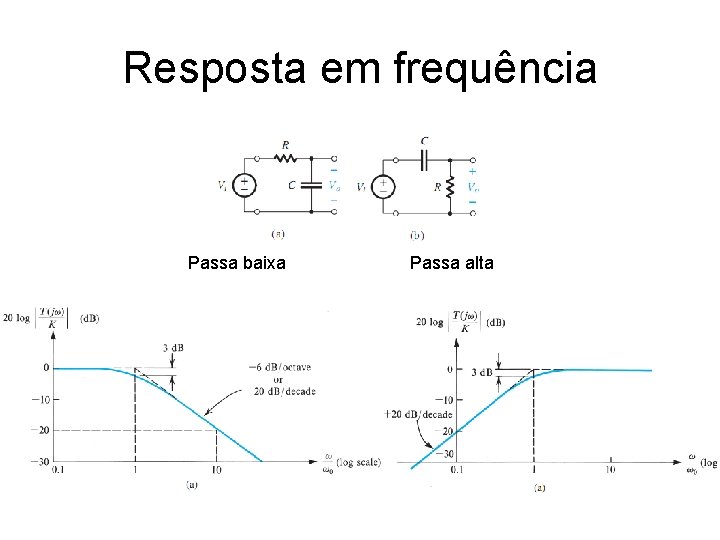

Resposta em frequência Passa baixa Passa alta

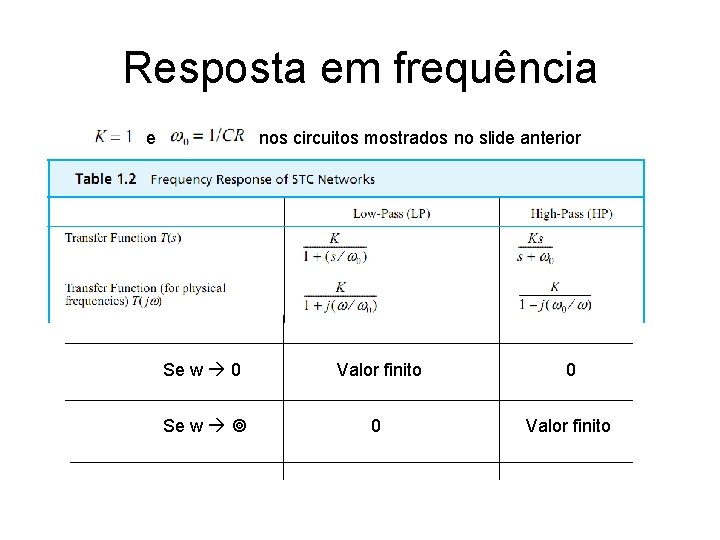

Resposta em frequência nos circuitos mostrados no slide anterior e Se w 0 Valor finito 0 Se w 0 Valor finito
