Mes activités au cours de la séquence pratique d’apprentissage 1 INTRODUCTION 2 PRINCIPE ET REPRESENTANTION D’UNE COUPE 3 COUPE D’UNE PIECE SOUS SOLIDWORKS 4 DIFFERENTS TYPES DE COUPE 5 APPLICATIONS Diapositive précédente

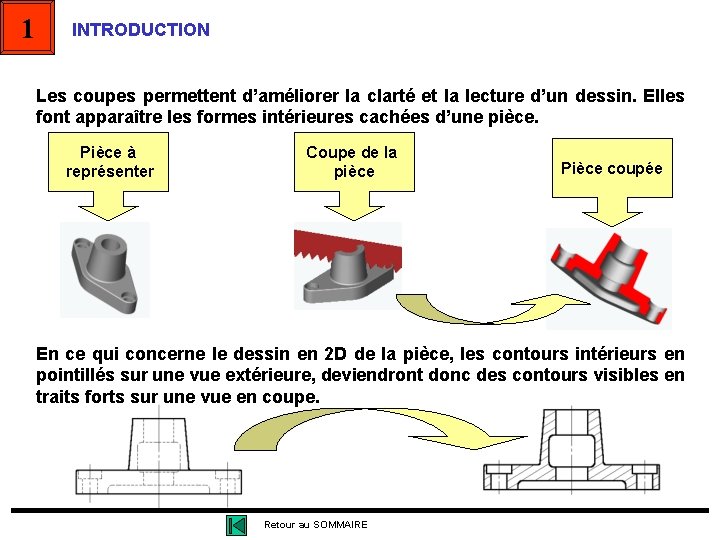

1 INTRODUCTION Les coupes permettent d’améliorer la clarté et la lecture d’un dessin. Elles font apparaître les formes intérieures cachées d’une pièce. Pièce à représenter Coupe de la pièce Pièce coupée En ce qui concerne le dessin en 2 D de la pièce, les contours intérieurs en pointillés sur une vue extérieure, deviendront donc des contours visibles en traits forts sur une vue en coupe. Retour au SOMMAIRE

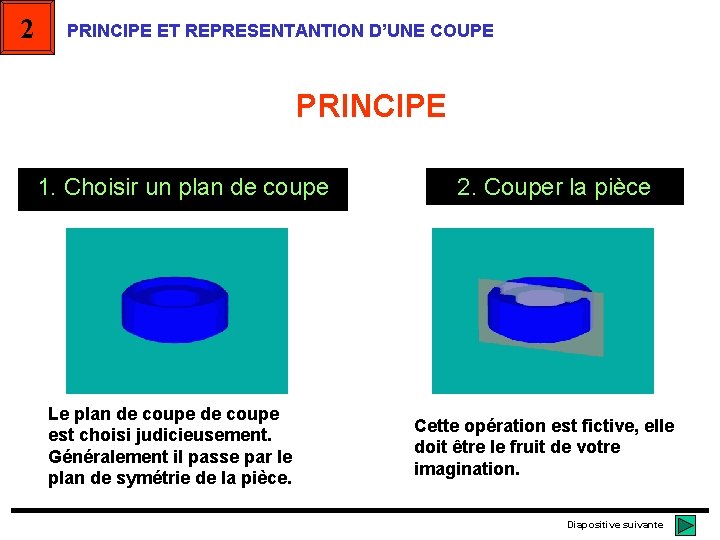

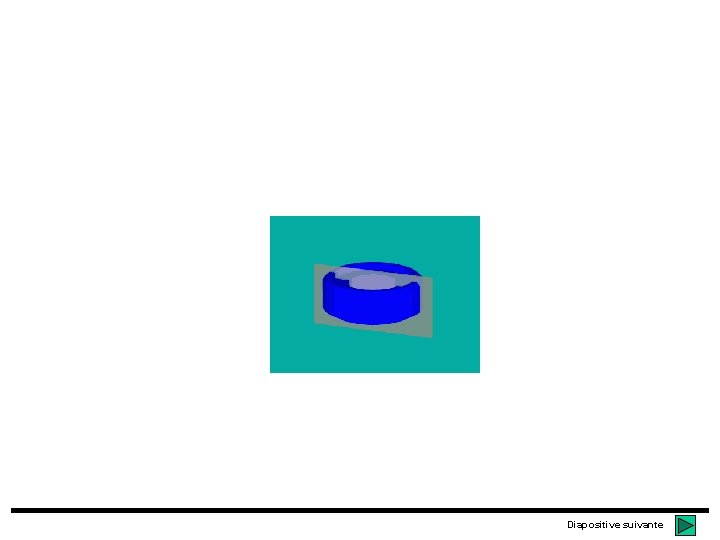

2 PRINCIPE ET REPRESENTANTION D’UNE COUPE PRINCIPE 1. Choisir un plan de coupe Le plan de coupe est choisi judicieusement. Généralement il passe par le plan de symétrie de la pièce. 2. Couper la pièce Cette opération est fictive, elle doit être le fruit de votre imagination. Diapositive suivante

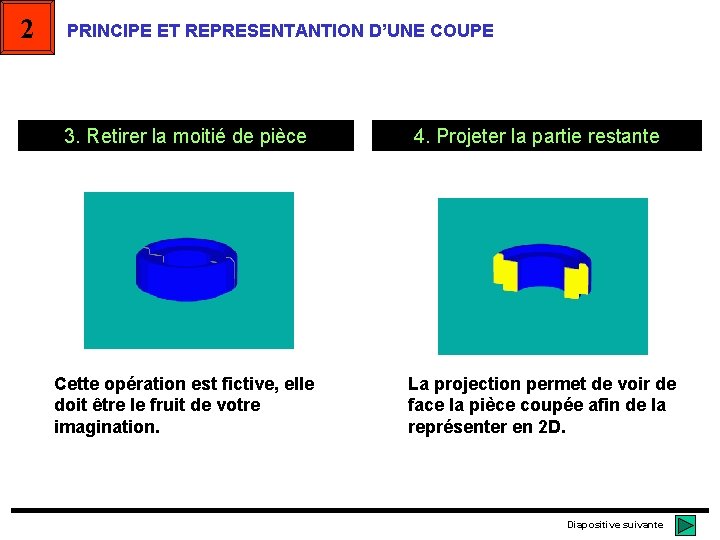

2 PRINCIPE ET REPRESENTANTION D’UNE COUPE 3. Retirer la moitié de pièce Cette opération est fictive, elle doit être le fruit de votre imagination. 4. Projeter la partie restante La projection permet de voir de face la pièce coupée afin de la représenter en 2 D. Diapositive suivante

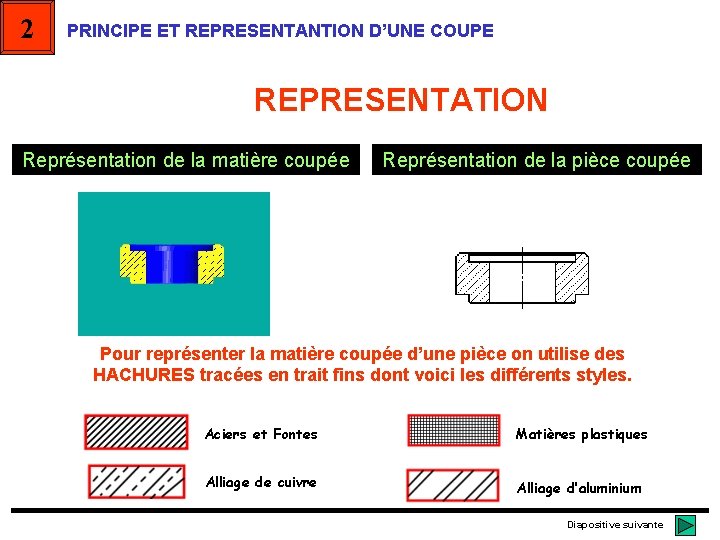

2 PRINCIPE ET REPRESENTANTION D’UNE COUPE REPRESENTATION Représentation de la matière coupée Représentation de la pièce coupée Pour représenter la matière coupée d’une pièce on utilise des HACHURES tracées en trait fins dont voici les différents styles. Aciers et Fontes Matières plastiques Alliage de cuivre Alliage d’aluminium Diapositive suivante

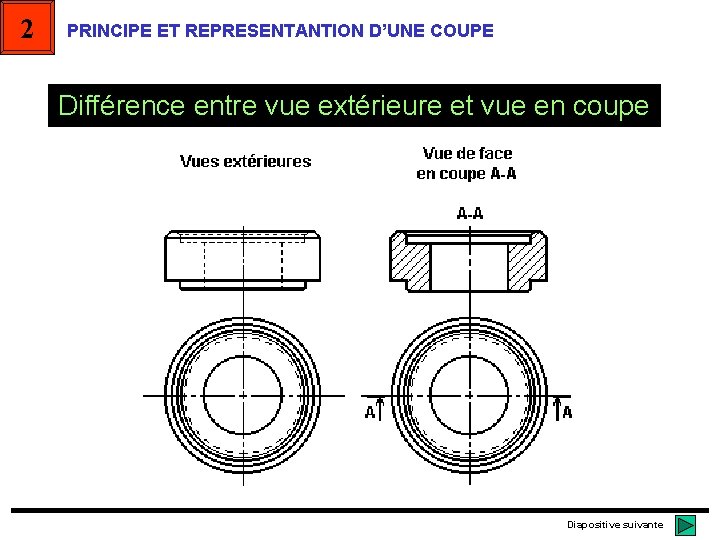

2 PRINCIPE ET REPRESENTANTION D’UNE COUPE Différence entre vue extérieure et vue en coupe Diapositive suivante

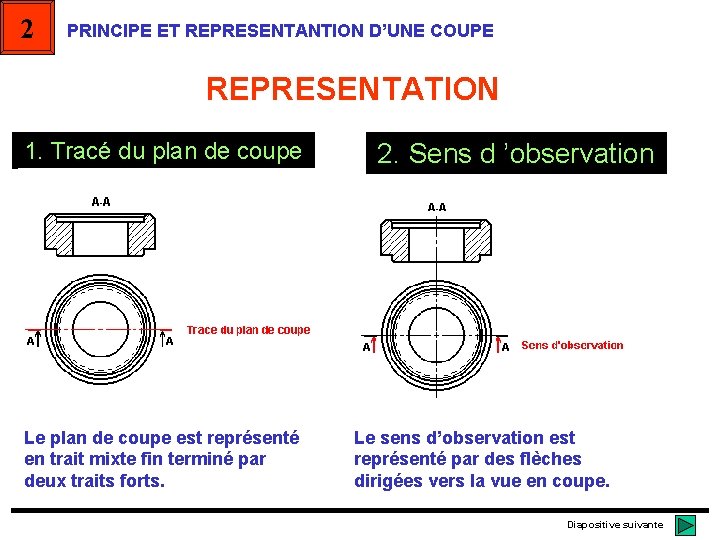

2 PRINCIPE ET REPRESENTANTION D’UNE COUPE REPRESENTATION 1. Tracé du plan de coupe Le plan de coupe est représenté en trait mixte fin terminé par deux traits forts. 2. Sens d ’observation Le sens d’observation est représenté par des flèches dirigées vers la vue en coupe. Diapositive suivante

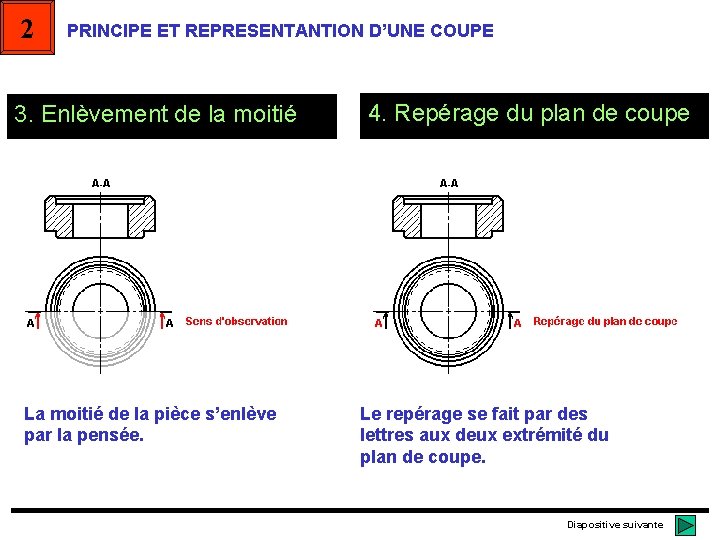

2 PRINCIPE ET REPRESENTANTION D’UNE COUPE 3. Enlèvement de la moitié La moitié de la pièce s’enlève par la pensée. 4. Repérage du plan de coupe Le repérage se fait par des lettres aux deux extrémité du plan de coupe. Diapositive suivante

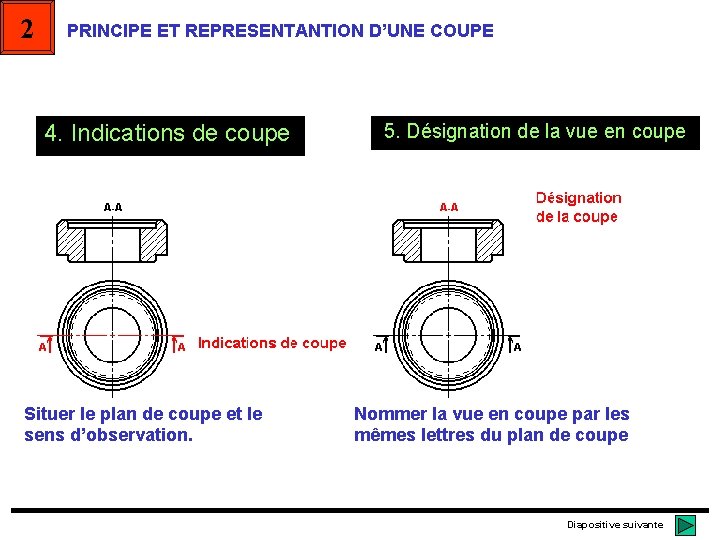

2 PRINCIPE ET REPRESENTANTION D’UNE COUPE 4. Indications de coupe Situer le plan de coupe et le sens d’observation. 5. Désignation de la vue en coupe Nommer la vue en coupe par les mêmes lettres du plan de coupe Diapositive suivante

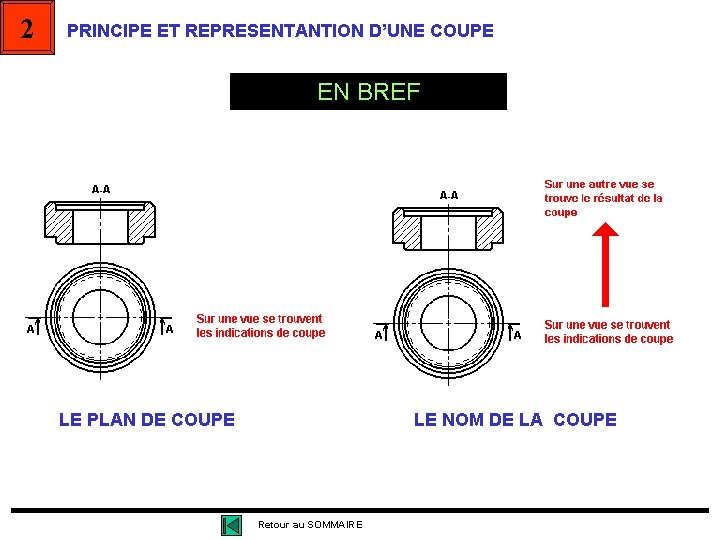

2 PRINCIPE ET REPRESENTANTION D’UNE COUPE EN BREF LE PLAN DE COUPE LE NOM DE LA COUPE Retour au SOMMAIRE

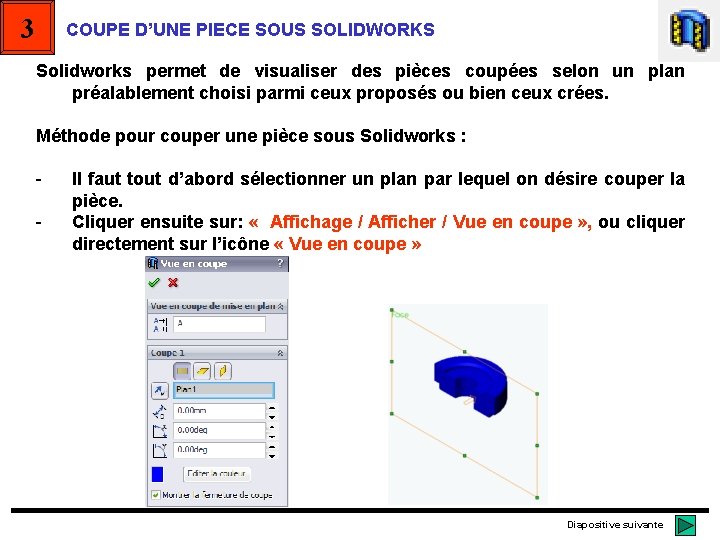

3 COUPE D’UNE PIECE SOUS SOLIDWORKS Solidworks permet de visualiser des pièces coupées selon un plan préalablement choisi parmi ceux proposés ou bien ceux crées. Méthode pour couper une pièce sous Solidworks : - Il faut tout d’abord sélectionner un plan par lequel on désire couper la pièce. Cliquer ensuite sur: « Affichage / Afficher / Vue en coupe » , ou cliquer directement sur l’icône « Vue en coupe » Diapositive suivante

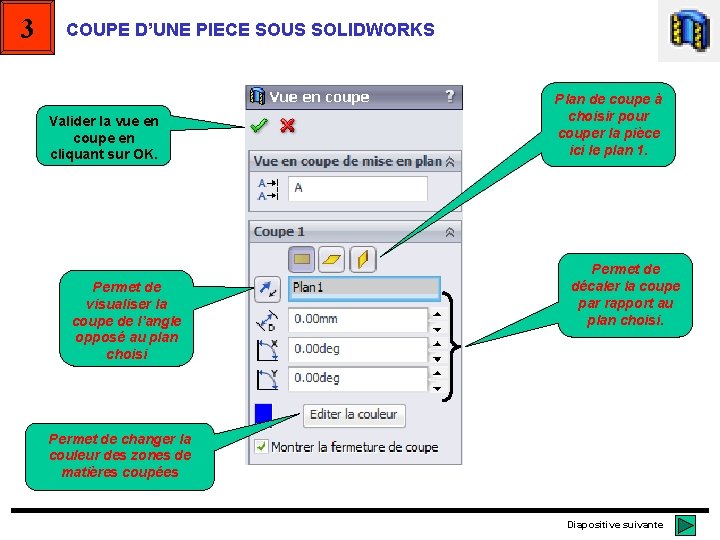

3 COUPE D’UNE PIECE SOUS SOLIDWORKS Valider la vue en coupe en cliquant sur OK. Permet de visualiser la coupe de l’angle opposé au plan choisi Plan de coupe à choisir pour couper la pièce ici le plan 1. Permet de décaler la coupe par rapport au plan choisi. Permet de changer la couleur des zones de matières coupées Diapositive suivante

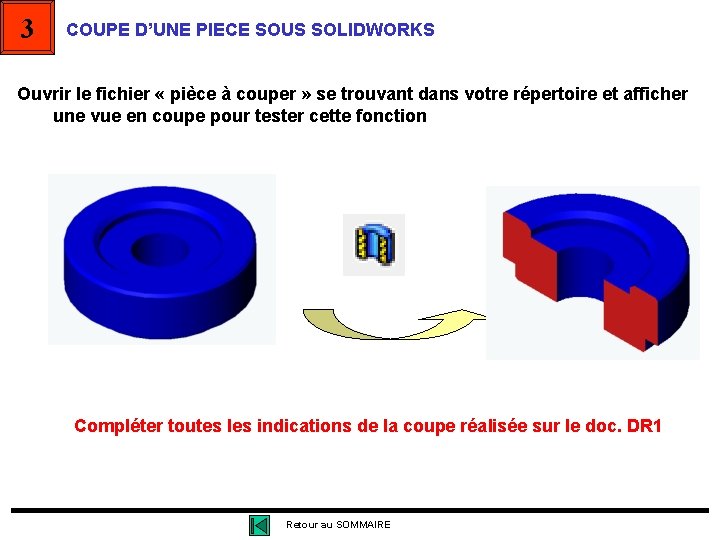

3 COUPE D’UNE PIECE SOUS SOLIDWORKS Ouvrir le fichier « pièce à couper » se trouvant dans votre répertoire et afficher une vue en coupe pour tester cette fonction Compléter toutes les indications de la coupe réalisée sur le doc. DR 1 Retour au SOMMAIRE

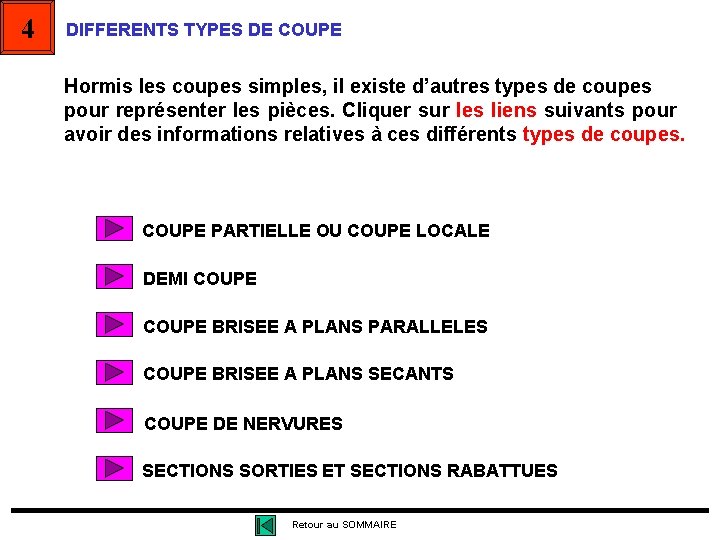

4 DIFFERENTS TYPES DE COUPE Hormis les coupes simples, il existe d’autres types de coupes pour représenter les pièces. Cliquer sur les liens suivants pour avoir des informations relatives à ces différents types de coupes. COUPE PARTIELLE OU COUPE LOCALE DEMI COUPE BRISEE A PLANS PARALLELES COUPE BRISEE A PLANS SECANTS COUPE DE NERVURES SECTIONS SORTIES ET SECTIONS RABATTUES Retour au SOMMAIRE

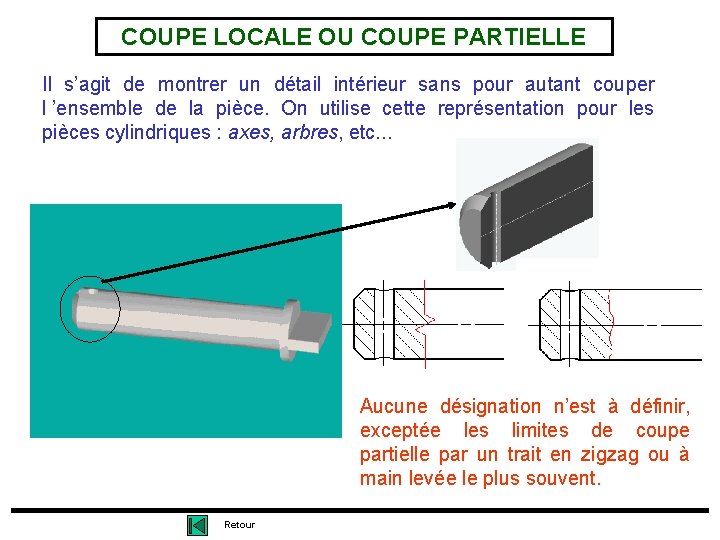

COUPE LOCALE OU COUPE PARTIELLE Il s’agit de montrer un détail intérieur sans pour autant couper l ’ensemble de la pièce. On utilise cette représentation pour les pièces cylindriques : axes, arbres, etc. . . Aucune désignation n’est à définir, exceptée les limites de coupe partielle par un trait en zigzag ou à main levée le plus souvent. Retour

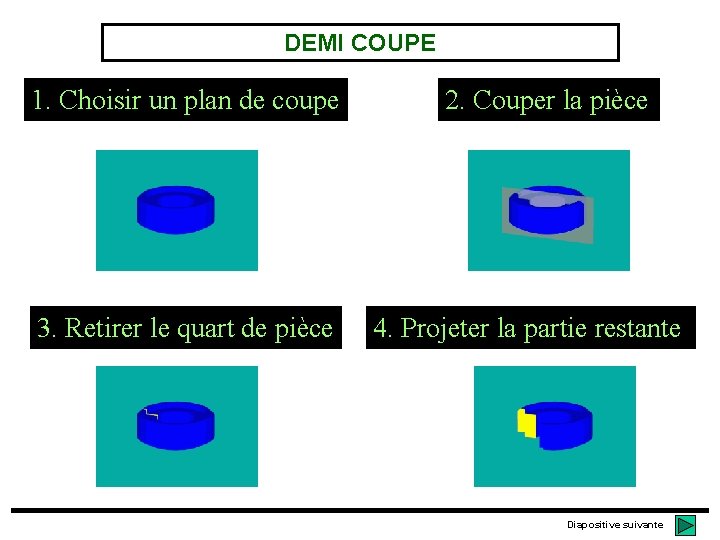

DEMI COUPE 1. Choisir un plan de coupe 3. Retirer le quart de pièce 2. Couper la pièce 4. Projeter la partie restante Diapositive suivante

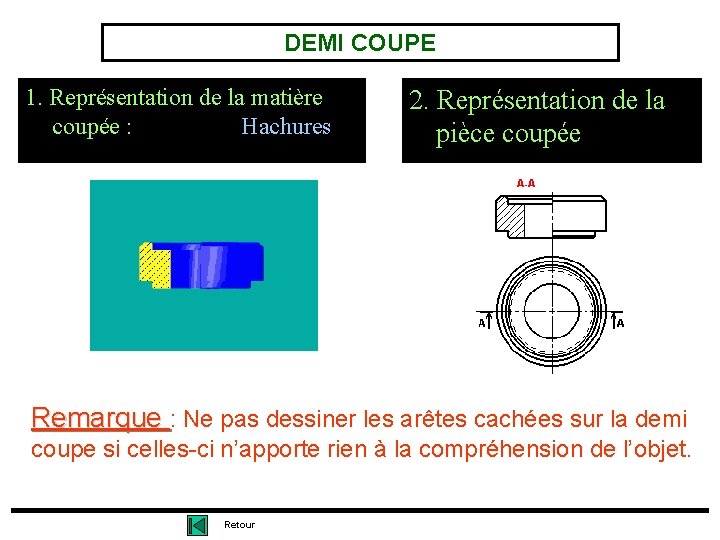

DEMI COUPE 1. Représentation de la matière coupée : Hachures 2. Représentation de la pièce coupée Remarque : Ne pas dessiner les arêtes cachées sur la demi coupe si celles-ci n’apporte rien à la compréhension de l’objet. Retour

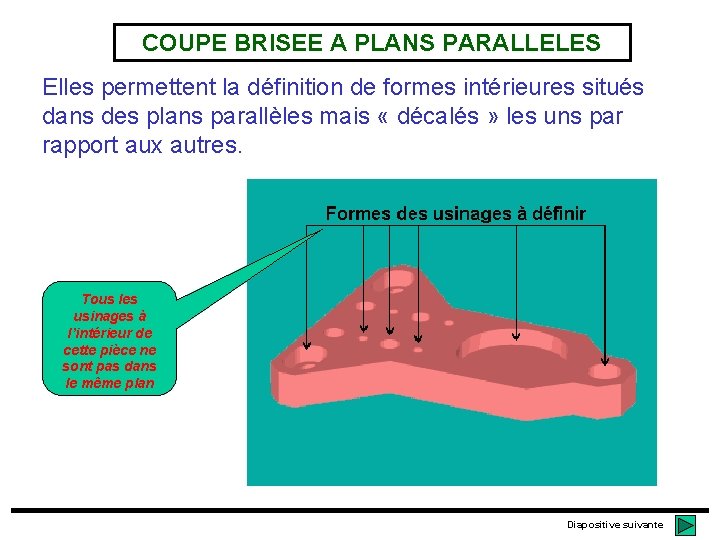

COUPE BRISEE A PLANS PARALLELES Elles permettent la définition de formes intérieures situés dans des plans parallèles mais « décalés » les uns par rapport aux autres. Tous les usinages à l’intérieur de cette pièce ne sont pas dans le même plan Diapositive suivante

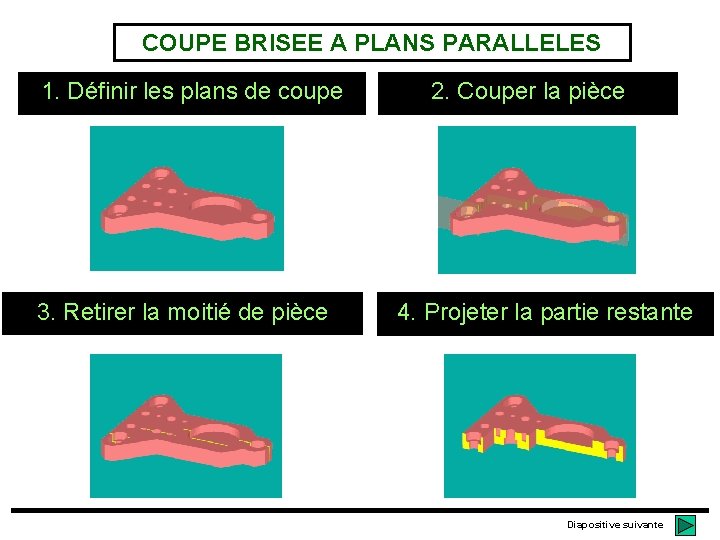

COUPE BRISEE A PLANS PARALLELES 1. Définir les plans de coupe 3. Retirer la moitié de pièce 2. Couper la pièce 4. Projeter la partie restante Diapositive suivante

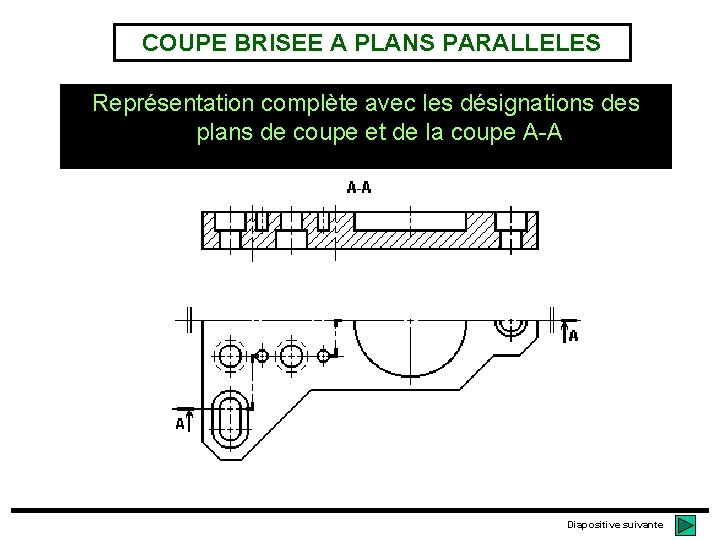

COUPE BRISEE A PLANS PARALLELES Représentation complète avec les désignations des plans de coupe et de la coupe A-A Diapositive suivante

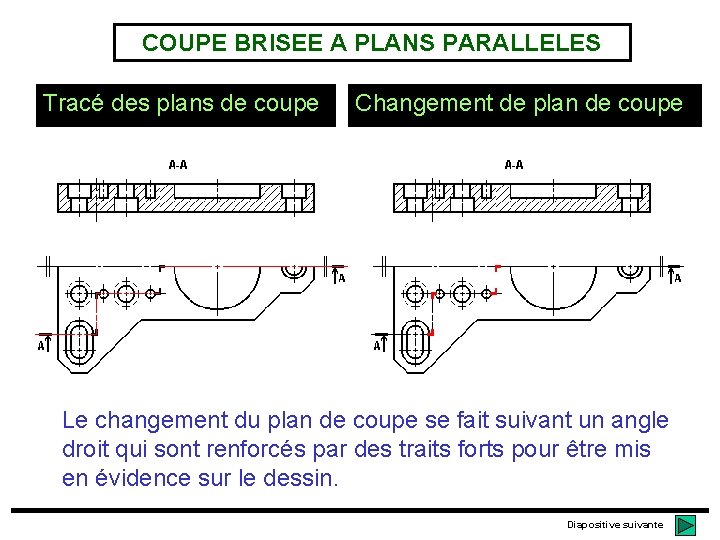

COUPE BRISEE A PLANS PARALLELES Tracé des plans de coupe Changement de plan de coupe Le changement du plan de coupe se fait suivant un angle droit qui sont renforcés par des traits forts pour être mis en évidence sur le dessin. Diapositive suivante

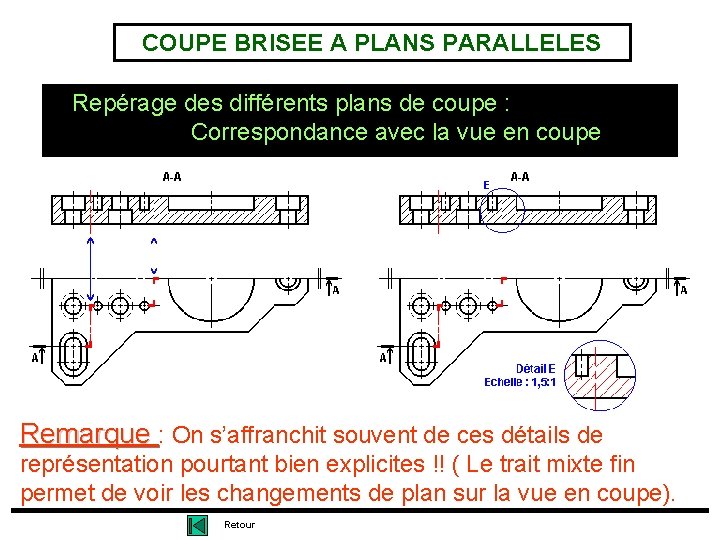

COUPE BRISEE A PLANS PARALLELES Repérage des différents plans de coupe : Correspondance avec la vue en coupe Remarque : On s’affranchit souvent de ces détails de représentation pourtant bien explicites !! ( Le trait mixte fin permet de voir les changements de plan sur la vue en coupe). Retour

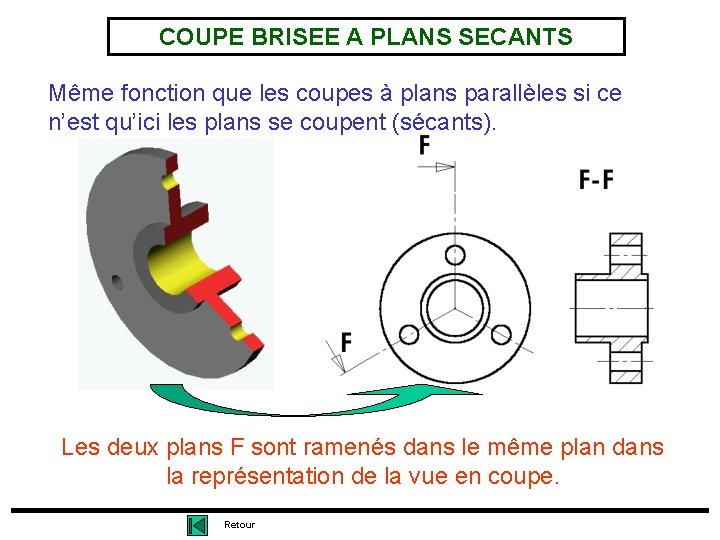

COUPE BRISEE A PLANS SECANTS Même fonction que les coupes à plans parallèles si ce n’est qu’ici les plans se coupent (sécants). Les deux plans F sont ramenés dans le même plan dans la représentation de la vue en coupe. Retour

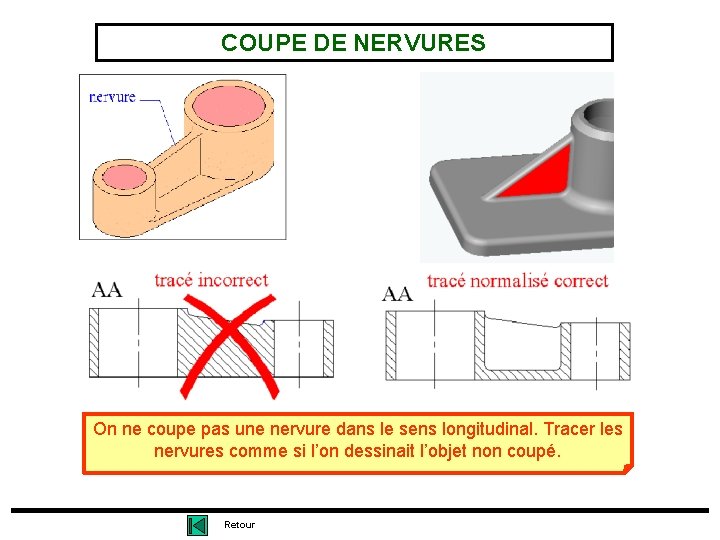

COUPE DE NERVURES On ne coupe pas une nervure dans le sens longitudinal. Tracer les nervures comme si l’on dessinait l’objet non coupé. Retour

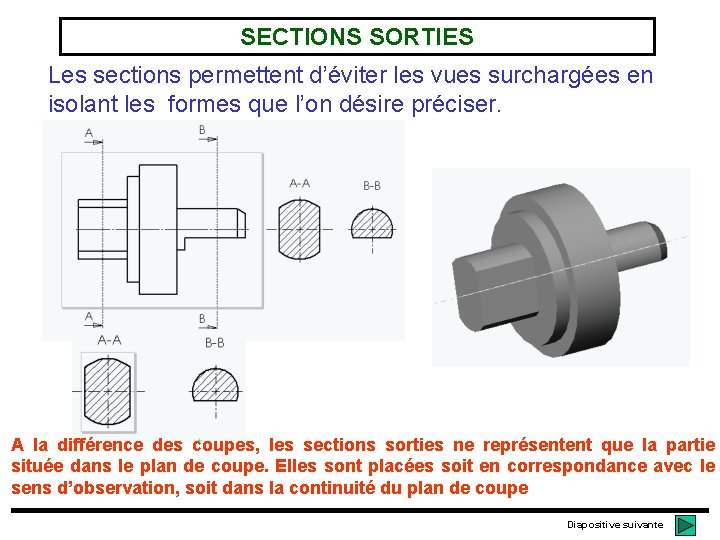

SECTIONS SORTIES Les sections permettent d’éviter les vues surchargées en isolant les formes que l’on désire préciser. A la différence des coupes, les sections sorties ne représentent que la partie située dans le plan de coupe. Elles sont placées soit en correspondance avec le sens d’observation, soit dans la continuité du plan de coupe Diapositive suivante

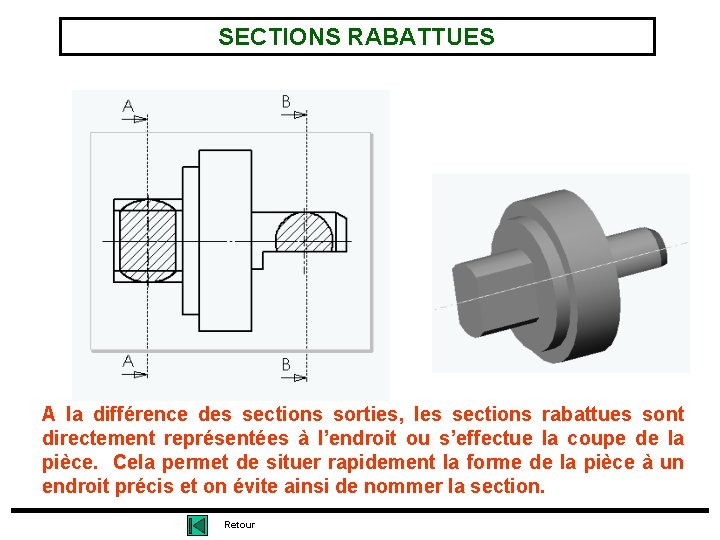

SECTIONS RABATTUES A la différence des sections sorties, les sections rabattues sont directement représentées à l’endroit ou s’effectue la coupe de la pièce. Cela permet de situer rapidement la forme de la pièce à un endroit précis et on évite ainsi de nommer la section. Retour

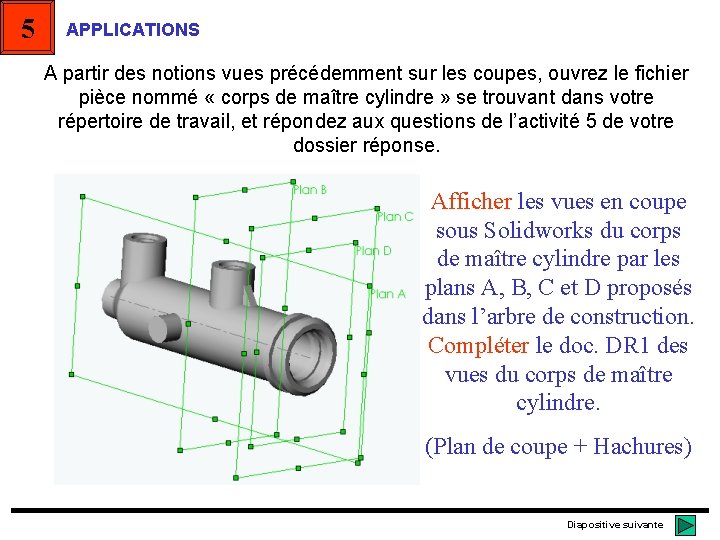

5 APPLICATIONS A partir des notions vues précédemment sur les coupes, ouvrez le fichier pièce nommé « corps de maître cylindre » se trouvant dans votre répertoire de travail, et répondez aux questions de l’activité 5 de votre dossier réponse. Afficher les vues en coupe sous Solidworks du corps de maître cylindre par les plans A, B, C et D proposés dans l’arbre de construction. Compléter le doc. DR 1 des vues du corps de maître cylindre. (Plan de coupe + Hachures) Diapositive suivante

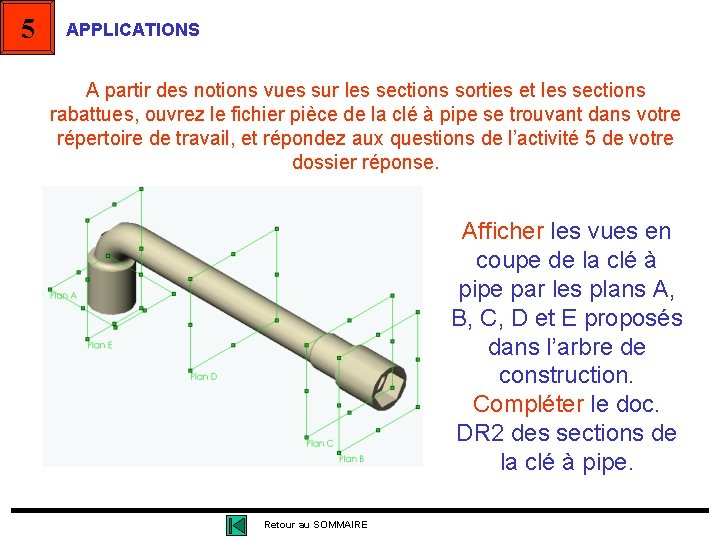

5 APPLICATIONS A partir des notions vues sur les sections sorties et les sections rabattues, ouvrez le fichier pièce de la clé à pipe se trouvant dans votre répertoire de travail, et répondez aux questions de l’activité 5 de votre dossier réponse. Afficher les vues en coupe de la clé à pipe par les plans A, B, C, D et E proposés dans l’arbre de construction. Compléter le doc. DR 2 des sections de la clé à pipe. Retour au SOMMAIRE
