DEFINICIÓN Control Estadístico de la Calidad DEFINICIÓN 1

DEFINICIÓN ¿QUÉ ES LA DEFINICIÓN DE UN PROYECTO CEC LA DEFINICIÓN DE UN PROYECTO ES LA ETAPA EN QUE SE SELECCIONA EL PROCESO A MEJORAR, JUSTIFICANDO LAS RAZONES DE SU ELECCIÓN Y ESTABLECIENDO CLARAMENTE LOS LÍMITES DEL PROCESO. ESTA ETAPA ES DE FUNDAMENTAL IMPORTANCIA, YA QUE LOS RECURSOS DE LAS ORGANIZACIONES SON SIEMPRE LIMITADOS Y DEBEN ESTABLECERSE PRIORIDADES CON EL FIN DE MEJORAR LOS PUNTOS CRÍTICOS DEL PROCESO PRODUCTIVO. 2

DEFINICIÓN ¿QUÉ ES UN PROYECTO CEC • UN PROYECTO SE APLICARÁ A UN AREA POTENCIAL DE MEJORA IDENTIFICADA Y RECONOCIDA COMO TAL (HABITUALMENTE SERÁ ASIGNADA A UN GRUPO DE TRABAJO) • LOS MEJORES PROYECTOS SON AQUELLOS QUE HAN SIDO CLARAMENTE DEFINIDOS Y LIMITADOS, CUYOS EFECTOS SON PERCIBIDOS POR EL CLIENTE (INTERNO O EXTERNO) Y QUE, DE SER POSIBLE, COMBINEN Y REFUERCEN LOS EFECTOS DE OTROS PROYECTOS. 3

DEFINICIÓN ¿CÓMO SE DEFINE UN PROYECTO • EL ORDEN LÓGICO ES PLANIFICAR A LARGO PLAZO, PARTIENDO DE LAS CARACTERÍSTICAS DE NUESTROS PRODUCTOS QUE MÁS CONTRIBUYEN A SATISFACER LAS NECESIDADES DEL CLIENTE. • EL CONOCIMIENTO DE LOS PROCESOS DE PRODUCCIÓN PERMITE IDENTIFICAR AQUELLOS PROCESOS O SUB-PROCESOS QUE DETERMINAN LAS CARACTERÍSTICAS CRÍTICAS DE LOS PRODUCTOS. • LOS PROCESOS ASÍ DETERMINADOS SON ÁREAS DE MEJORA POTENCIAL A LAS QUE SÓLO RESTA PRIORIZAR PARA SU ASIGNACIÓN A UN GRUPO DE MEJORA. 4 . . .

DEFINICIÓN ¿CÓMO SE DEFINE UN PROYECTO • AUNQUE MENOS DESEABLE QUE LO ANTERIOR, TAMBIÉN ES POSIBLE ACTUAR DE FORMA CORRECTIVA ATACANDO DIRECTAMENTE ALGÚN PROBLEMA CONCRETO (P. EJ. QUEJAS DE ALGUNOS CLIENTES) • LAS HERRAMIENTAS QUE MÁS FRECUENTEMENTE SE UTILIZAN EN LA ETAPA DE DEFINICIÓN DE UN PROYECTO SON EL QFD, EL DIAGRAMA DE PROCESO, EL DIAGRAMA DE CAUSA-EFECTO Y EL DIAGRAMA DE PARETO. 5

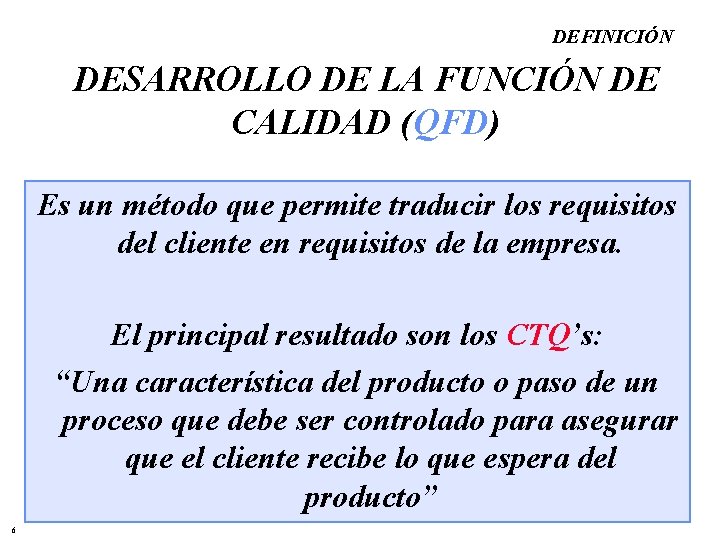

DEFINICIÓN DESARROLLO DE LA FUNCIÓN DE CALIDAD (QFD) Es un método que permite traducir los requisitos del cliente en requisitos de la empresa. El principal resultado son los CTQ’s: “Una característica del producto o paso de un proceso que debe ser controlado para asegurar que el cliente recibe lo que espera del producto” 6

DEFINICIÓN DESARROLLO DE LA FUNCIÓN DE CALIDAD (QFD) Salidas del proyecto ¿CÓMO? Tareas del proyecto ¿CÓMO? Pasos clave ¿QUÉ? Salidas clave ¿QUÉ? CTQ’s del cliente ¿QUE? Pasos del proyecto ¿CÓMO? Salidas clave Pasos clave 7 Tareas clave

DEFINICIÓN DESARROLLO DE LA FUNCIÓN DE CALIDAD (QFD) Una vez realizado el QFD habremos conseguido pasar de los requisitos funcionales a las variables de proceso críticas para la calidad de nuestro producto. 8

MEDIDA Control Estadístico de la Calidad MEDIDA 9

MEDIDA ¿POR QUÉ MEDIR • LOS PROCESOS NO SE CONOCEN EN PROFUNDIDAD HASTA QUE SU CAPACIDAD SE DETERMINA DE UN MODO CUANTITATIVO. • EL DESCONOCIMIENTO IMPIDE EL CONTROL DEL PROCESO. • LA APLICACIÓN DE CRITERIOS ESTADÍSTICOS PERMITE QUE LAS DECISIONES SE TOMAN EN FUNCIÓN DE DATOS OBJETIVOS RESULTANTES DE LA MEDIDA DEL PROCESO. 10

MEDIDA ¿CÓMO SE MIDE • PARA PODER MEDIR UN PROCESO ES PRECISO DEFINIR PREVIAMENTE TANTO LAS VARIABLES A MEDIR COMO EL SISTEMA A EMPLEAR PARA LA MEDIDA. • NO DEBE HABER CABIDA PARA LA AMBIGÜEDAD: DEBE COMPRENDERSE CLARAMENTE EL SIGNIFICADO DE LA VARIABLE, Y ASEGURARSE DE QUE, INDEPENDIENTEMENTE DE QUIÉN REALICE LA MEDIDA, EL RESULTADO HA DE SER ESENCIALMENTE EL MISMO. 11

MEDIDA DEFINICION DE STANDARDS • Un standard de rendimiento es el criterio utilizado para definir la característica deseada. (¿Qué medimos? ) • Existen dos tipos de variables que podemos utilizar para medir la capacidad de un proceso: continuas y discretas 12

MEDIDA DEFINICIÓN DE STANDARDS Variables continuas • La escala de medida se puede dividir en intervalos tan pequeños como se desee. (p. ej. tiempo para el arranque de un P. C. ) Variables discretas • No se puede realizar una subdivisión en intervalos de mayor precisión. (p. ej. días para resolver un problema, % de problemas resueltos en menos de 5 días) 13

MEDIDA DEFINICIÓN DE STANDARDS Variable discreta Variable continua 5 días problemas no resueltos en 5 días 5 ó 14% problemas resueltos en 5 días 30 ó 86% defecto no-defecto tiempo de resolución 14

MEDIDA DEFINICIÓN DE STANDARDS Método de medida Caracteristica • • • 15 Dimensión Tiempo Dinero Cumplimiento Precisión/calidad Continuo • • • Medida real Hora exacta Coste real % avance Incertidumbre Discreto • • • Pasa/no pasa Programa si/no Presup. si/no Disponible si/no Bueno/malo

MEDIDA ANÁLISIS DEL SISTEMA DE MEDIDA • La información del proceso se obtiene a través de un sistema de medida. • Esto constituye un segundo proceso que distorsiona los datos reales. • La precisión (valor medio) y la exactitud (variación) de las medidas será la composición de las del proceso y de las del sistema de medida. 16

MEDIDA VARIABLES DISCRETAS DEFINICIONES 17 Unidad (U) • El número de partes o componentes inspeccionados (Cuadrados: 4 unidades) Oportunidad (OP) • Cada característica que se inspecciona (Círculos: 5 oportunidades por unidad) Defecto (D) • Cualquier cosa que resulta en la insatisfacción del cliente (Círculos negros: 9 defectos)

MEDIDA VARIABLES DISCRETAS FÓRMULAS Defectos por unidad DPU = D/U = 9/4 = 2, 25 Total de oportunidades TOP = U * OP = 4 * 5 = 20 Defectos por oportunidad DPO = D/TOP = 9/20 = 0, 45 Defectos por millón de oportunidades DPMO = DPO * 1. 000 = = 0, 45 * 1. 000 = 450. 000 18

INTRODUCCIÓN EJEMPLO DE CRITERIO PARA REDUCIR LA VARIABILIDAD: PROYECTO 6 - capacidad del proceso • • • 19 2 3 4 5 6 defectos por millón de oportunidades 308538 PPM 66807 PPM 6210 PPM 233 PPM 3, 4 PPM

INTRODUCCIÓN La cuantificación del objetivo PPM 1000000 10000 1000 compañía media 100 10 1 20 las mejores 2 3 4 5 6 7

MEDIDA DPO Y PROBABILIDAD DE DEFECTO • La DPO es la probabilidad de un defecto. • Esta probabilidad permite establecer la Z o “sigma” del proceso a partir de las tablas de la distribución normal. • En la práctica se emplea formatos en hojas de cálculo (Excel, Lotus 1 -2 -3, Quatro. Pro) 21

MEDIDA VARIABLES CONTINUAS La distribución normal • Es el resultado de un proceso que experimenta variaciones debidas a la adición de múltiples causas independientes entre sí. • Solo dos parámetros la caracterizan: • La media ( ) que define el valor medio de las observaciones, y la desviación standard ( ) que es una medida de la dispersión. 22

MEDIDA EJEMPLOS DE DISTRIBUCIONES NORMALES 23

MEDIDA LAS FÓRMULAS DE CÁLCULO • Media de la muestra n X X i i 1 • Desviación standard de la muestra n s 24 ( X i X) i 1 n 1 2

MEDIDA EJEMPLO DE Y Histograma de Datos, con la Curva Normal Frecuencia 100 =8, 5 0, 1 50 0 unidades 8. 0 8. 1 8. 2 8. 3 8. 4 8. 5 8. 6 8. 7 1 2 8. 8 8. 9 3 4 DATOS 25 -4 -3 -2 -1 0

MEDIDA VARIACIÓN Y AREAS DE PROBABILIDAD pequeña dispersión gran dispersión +/- 1 , 68% +/- 2 95% +/- 3 26 las probabilidades son iguales para ambas distribuciones dentro del mismo intervalo de

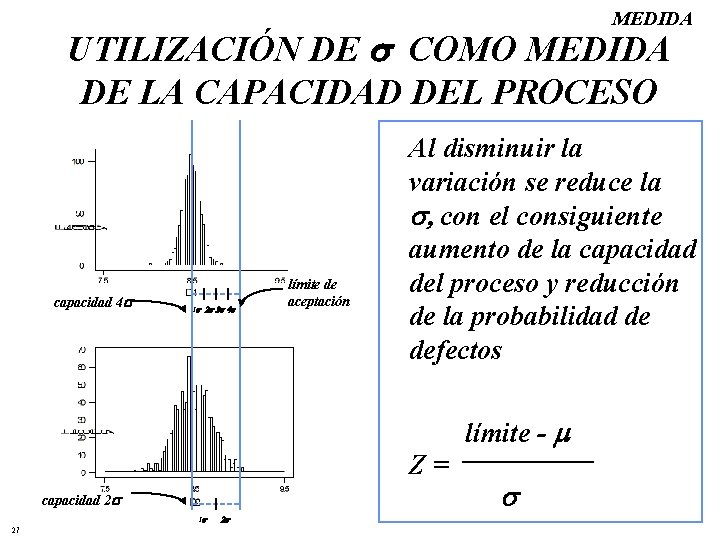

MEDIDA UTILIZACIÓN DE COMO MEDIDA DE LA CAPACIDAD DEL PROCESO capacidad 4 1 límite de aceptación Al disminuir la variación se reduce la con el consiguiente aumento de la capacidad del proceso y reducción de la probabilidad de defectos límite - Z= capacidad 2 1 27

MEDIDA HERRAMIENTAS GRÁFICAS Histograma Muestra la variación de un proceso. Convierte un grupo de datos desordenados en una imagen coherente del proceso. 28

MEDIDA HERRAMIENTAS GRÁFICAS Diagrama de cajas (box plot) Permite obtener una rápida visión gráfica de la comparación de dos o más procesos. 29

MEDIDA HERRAMIENTAS GRÁFICAS Gráfica de evolución (runchart) Permite observar al proceso a lo largo del tiempo con el fin de descubrir tendencias y centrar la atención en los cambios del proceso. 30

MEDIDA CENTRADO DEL PROCESO El principal enemigo de los procesos es la variación. Existen dos tipos: Ruido “negro” • Es la variación no aleatoria, de causa asignable o especial presente en un proceso. • Es controlable. Ruido “blanco” • Es la variación aleatoria o común inherente a todo proceso • No es controlable. 31

MEDIDA AGRUPAMIENTO RACIONAL DE LA INFORMACIÓN El agrupamiento racional obtiene muestras del proceso que solo contienen ruido “blanco” dentro de la muestra. El ruido “negro” tiene lugar entre muestras subgrupos racionales ruido “negro”, o señal ruido “blanco” 32

MEDIDA VISUALIZANDO LA DINÁMICA DE LOS PROCESOS • A lo largo del tiempo un proceso típico experimentará una variación. Motorola lo cuantifica en 1, 5 . • Zst=Zlt + 1, 5 33 capacidad inherente (st) t 1 t 2 t 3 t 4 capacidad sostenida (lt) i o s
