Corso di Sistemi di Trazione Lezione 25 Sistemi
- Slides: 54
Corso di Sistemi di Trazione Lezione 25: Sistemi di trasporto a guida vincolata, sistemi di frenatura A. Alessandrini – F. Cignini – C. Holguin – D. Stam AA 2014 -2015
Argomenti della lezione • I tipi di freni utilizzati – Modelli matematici di freno – Caratteristiche e prestazioni di funzionamento • Come avviene la manovra di frenatura • I sistemi di frenatura in ferrovia – Distributori – Attuatori – Circuiti di frenatura
Freni a ceppi e a disco
Prestazioni dei freni ad attrito Il freno è composto da un elemento mobile (tamburo o disco) calettato rigidamente alla ruota (o al cerchione o all’asse porta ruota) e da un elemento fisso solidale al telaio del veicolo. L’applicazione della forza normale P 1 alla superficie di contatto fra i due elementi provoca il sorgere di una forza di attrito tangenziale Ft fra di loro.
Tipi di freni a ceppi
Disco bullonato - fronte
Disco bullonato - sezione
Elementi del disco
Tipi di dischi Tipi di palettatura per la ventilazione(sab-wabco Dischi per montaggio frontale su ruota
Schema di freno a ceppi S a b b = a/b rapporto di moltiplicazione f’ coefficiente di P attrito fra ceppo e D cerchione f’ H f coefficiente di Ft attrito fra binario e f Fx cerchione
Azionamento del freno Una trasmissione meccanica o idraulica o pneumatica produce la forza S in conseguenza del comando del freno. La forza S genera sull’organo frenante una forza H funzione del rapporto β (rapporto di moltiplicazione b/a > 1): H = βS
Le condizioni di aderenza H = b. S Fx = Ft = f’H ≤ f. P da cui b. S = H ≤ f/f’P
Le condizioni di massima aderenza Lo sfruttamento massimo dell’aderenza si ha quando per qualsiasi condizione di carico e di velocità, il valore della forza H (per frenatura a fondo, quella per cui si raggiunge la pressione massima nel cilindro) è al limite della disuguaglianza. Le condizioni per l’efficacia massima della frenatura sono: P = costante f/f’ = costante
Timoneria
Dispositivo per la variazione del rapporto b di timoneria nei carri merci Manicotti Cilindro freno Maniglia esterna
Ceppi in ghisa f’ Coefficiente di attrito (ghisa/acciaio) Pressione specifica Ps=1, 1 kg/cm 2 Ps=6, 12 kg/cm 2 Ps=13 kg/cm 2 Km/h
Ceppi metallici f coeff. di aderenza (rotaia asciutta) f’ coeff. di attrito (ghisa/acciaio) Ceppi freddi Ceppi caldi f Ps=1, 1 kg/cm 2 Ps=6 f’ Ps=13 Km/h
Problemi di compatibilità e resistenza • Costante di tempo teorica degli organi dissipatori del lavoro di attrito compatibile con la temperatura massima accettabile • Potenza di picco massima sopportabile senza alterazioni sia pure locali e circoscritte della struttura del materiale, in particolare degli organi di rodiggio.
Ceppi e dischi
Consumi dei ceppi
Vantaggi della frenatura a dischi
Contropartite
Riduzione del raggio * * Gabarit = sagoma limite
Due situazioni limiti
Problemi termici
Temperature massime
Il sistema di frenatura - definizioni Il sistema utilizzato sui rotabili ferroviari è del tipo: • Pneumatico – perché funziona ad aria compressa • Continuo – perché agisce su tutto il convoglio tramite la condotta generale • Automatico - perché entra in azione automaticamente in caso di fuoriuscite di aria compressa dalla condotta generale causate da rotture o danneggiamenti alla stessa • Inesauribile - perché risulta sempre in grado di frenare il convoglio con la stessa intensità anche dopo ripetute frenature
Posizioni del rubinetto di comando Sfrenatura, la condotta del serbatoio e la condotta generale sono collegate. Posizione neutra, la comunicazione tra le condotte è interrotta. Frenatura moderabile, la condotta generale, è posta in comunicazione gradatamente con l'atmosfera.
Elementi del freno ferroviario La condotta generale (CG) alimenta gli impianti e comanda l’intervento con le sue variazioni di pressione. Il serbatoio ausiliario (SA) raccoglie, durante la fase di carica, l’aria compressa per la frenatura. È il polmone di accumulo che trasmette aria agli organi di azionamento. Il serbatoio di comando (SC) si riempie alla massima pressione raggiunta dalla condotta generale. È l’organo di “memorizzazione” della pressione in condotta generale. Il distributore (D) confronta la pressione di CG con quella di SC, decidendo la frenatura o la sfrenatura. Il cilindro del freno (CF) converte la pressione dell’aria compressa in forza applicata sui dischi o ceppi in ragione del tipo di freno installato. Organo di azionamento che interviene quando il distributore ordina di eseguire la frenatura.
La condotta generale (CG) Parte dalla locomotiva e si estende per tutto il treno. Ad ogni depressione in CG corrisponde un’azione frenante. Maggiore è la depressione, maggiore sarà la forza frenante agente sui ceppi/dischi di ogni singolo carrello. La frenatura rapida si attua con la repentina dispersione in atmosfera dell’aria presente in CG.
Schema semplificato di freno pneumatico 9 11 10 12 2 6 5 3 4 12 1 7 La condotta generale CG (1) munita alle estremità di rubinetti d’intercettazione (2) e semiaccoppiatori flessibili (3), che collegano tra loro i vari vagoni e la locomotiva. Collegato alla condotta generale si trova il distributore (4), cui fanno capo il serbatoio ausiliario (5), il serbatoio di comando (6) ed il cilindro del freno (7). Il cilindro freno muove la timoneria di comando dei ceppi o delle pinze dei freni. La locomotiva ha il compressore (9), che rica il serbatoio principale (10). Il macchinista comanda la frenatura con il rubinetto di comando (11), che varia la pressione della CG collegandola con l’atmosfera o con il serbatoio principale.
Schema semplificato di un distributore
Frenatura Il Pd. C agendo sul rubinetto del freno scarica l’aria dalla Condotta Generale (C. G. ). La diminuzione della pressione in C. G. modifica l’equilibrio esistente all’interno dei distributori. Tramite il serbatoio di comando si provoca l’invio d’aria dal serbatoio ausiliario ai cilindri freno attuando così l’azione frenante che è proporzionale alla depressione effettuata in condotta generale.
Sfrenatura Il Personale di Comando (Pd. C), tramite il rubinetto del freno, alimenta la condotta generale fino a portarla nuovamente alla pressione di regime 5 bar. Tale operazione ripristina l’equilibrio iniziale nei distributori. I cilindri a freno sono messi in comunicazione con l’atmosfera, l’aria defluisce all’esterno e attua la sfrenatura.
Azionamento del freno Il freno continuo può essere azionato tramite i seguenti dispositivi: rubinetto del freno in cabina di guida azionabile dal personale di condotta freno di emergenza situato all’interno delle carrozze e azionabile in caso di emergenza allarme Passeggeri situato all’interno delle carrozze e azionabile in caso di emergenza rubinetti di emergenza - di colore rosso ad uso del personale in servizio Freno di emergenza Allarme Passeggeri Rubinetto di emergenza
Specie di unioni
Sistema con valvola tripla Serbatoio principale CS Compressore B B Rubinetto di intercettazione CG Condotta generale del freno CS Condotta serbatoio V Valvola del freno diretto I Rubinetto di testata L Tubo flessibile di testata Rubinetto di comando I CF L T V CG VT Locomotiva H I L SA CF Cilindro del freno T Timoneria del freno VT Valvola tripla SA Serbatoio Ausiliario H Rubinetto di emergenza M Maniglia di emergenza M CG I CF T VT Vettura I SA L
La valvola tripla È un sistema tradizionale che permette il collegamento tra la condotta generale CG e un serbatoio ausiliario SA, tra il serbatoio ausiliario e i cilindri del freno, tra i cilindri del freno e l'atmosfera. La valvola ha un cursore T (cursore di graduazione) riportato in posizione di riposo da una molla M e da un pistone che agisce, tramite il suo stelo, sul cassetto di distribuzione C e su una valvola costituita da un foro di scarico che può essere chiuso da un otturatore (valvola di graduazione). Una faccia del pistone ha la pressione di SA, l’altra ha la pressione di CG.
System in application position - Frenatura
Valvola tripla in posizione di frenatura Il pistone si sposta per lo squilibrio di pressione sulle sue facce. La fessura di alimentazione k permette all'aria della cg di passare nel SA. ll pistone trascina il cassetto fino alla posizione limite a sinistra, aprendo completamente la comunicazione tra SA e cilindri del freno. Pistone CG SA Cursore T CF Cassetto C Otturatore
Air brake system in release position Sfrenatura
Valvola tripla in posizione di sfrenatura I pistone si sposta per lo squilibrio di pressione sulle sue facce. La fessura di alimentazione k permette all'aria della cg di passare nel SA. C, spinto dallo stelo del pistone verso la posizione estrema a destra, apre la comunicazione tra cilindri del freno e l'atmosfera. Pistone Cursore T k CG Foro di scarico Otturatore SA Atmosfera Cassetto C CF

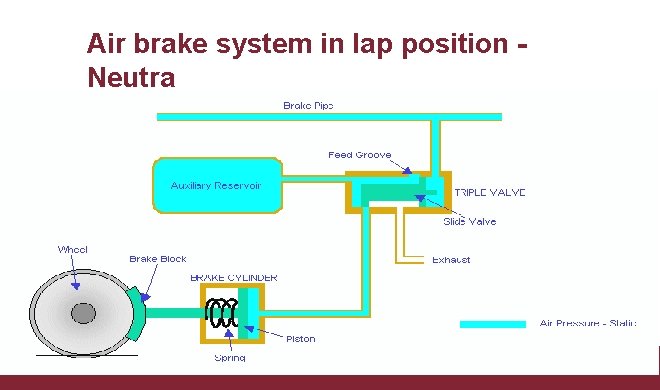

Air brake system in lap position Neutra
Schemi alternativi con CP e CG La condotta principale (CP), aggiunta alla CG, è dedicata all’alimentazione diretta dei serbatoi ausiliari dei singoli vagoni. Questo accorgimento permette di evitare ogni rischio d’esauribilità e garantisce una più veloce sfrenatura specialmente delle ultime carrozze. La rica della condotta generale è più veloce, non essendole affidato il compito di riempire i serbatoi svuotati nella frenatura.
Sistema con CP e CG Condotta Principale (CP) Rubinetto isolamento del serbatoio ausiliario Serbatoio ausiliario CF Condotta Generale (CG) Funicella Serbatoio di comando D Distributore Rubinetto isolamento distributore
Il sistema di frenatura LOCOMOTORE VETTURA TIMONERIA DEL FRENO CILINDRO FRENO RUBINETTO DI COMANDO PRODUZIONE ARIA COMPRESSORI SERBATOIO PRINCIPALE COMPRESSORI CONDOTTA GENERALE Valvole SERBATOIO AUSILIARIO Tirantino valvola di scarico Distributore SERBATOIO COMANDO Valvola scarico atmosfera RUBINETTO DI ISOLAMENTO CONDOTTA PRINCIPALE Pagina integrata con animazione
La frenatura TIMONERIA DEL FRENO CILINDRO FRENO RUBINETTO DI COMANDO PRODUZIONE ARIA COMPRESSA Valvole SERBATOIO PRINCIPALE SERBATOIO AUSILIARIO CONDOTTA GENERALE VALVOLA DI SCARICO Distributore SERBATOIO COMANDO Valvola scarico atmosfera RUBINETTO DI ISOLAMENTO CONDOTTA PRINCIPALE Pagina integrata con animazione
La sfrenatura TIMONERIA DEL FRENO CILINDRO FRENO RUBINETTO DI COMANDO PRODUZIONE ARIA COMPRESSA Valvole SERBATOIO PRINCIPALE SERBATOIO AUSILIARIO CONDOTTA GENERALE Valvola di scarico Distributore SERBATOIO COMANDO Valvola scarico atmosfera RUBINETTO DI ISOLAMENTO CONDOTTA PRINCIPALE Pagina integrata con animazione
Isolamento dal freno CILINDRO FRENO RUBINETTO TIMONERIA DEL FRENO DI COMANDO PRODUZIONE ARIA COMPRESSA Valvole SERBATOIO PRINCIPALE SERBATOIO AUSILIARIO CONDOTTA GENERALE Valvola di scarico SERBATOIO COMANDO Distributore Valvola scarico atmosfera RUBINETTO DI ISOLAMENTO CONDOTTA PRINCIPALE Pagina integrata con animazione
Electro-pneumatic brake E-P Brake In a pure air brake system, a natural restriction is imposed by the maximum allowed brake pipe pressure and in the proportion of volume between the auxiliary reservoir and the brake cylinder. In an e-p equipped train, the main reservoir supply is not restricted, so it would be possible to go on pumping air into the brake cylinder until it burst. Of course, this will not happen because the brake cylinder is fitted with a safety valve set at the maximum pressure normally obtained in full braking.
A Simple E-P Brake System A main reservoir pipe is provided along the length of the train so that a constant supply of air is available on all cars. A connection pipe is provided between the main reservoir and the brake cylinders on each car. An "application valve" in this connection pipe will open when required to allow main reservoir air into the brake cylinders. Because the brake pipe is fully charged during an e-p application, the triple valve is in the release position so the brake cylinder is connected to the exhaust. For e-p operation, a "holding valve" is added to the triple valve exhaust. When an e-p application is called for, the holding valve closes and prevents brake cylinder air escaping through the exhaust.
E-P brake system Connection pipe
E-P brake in application position
E-P brake in release position
