Clouds are not spheres mountains are not cones
- Slides: 54
“Clouds are not spheres, mountains are not cones, coastlines are not circles, and bark is not smooth, nor does lightning travel in a straight line. ” Benoit Mandelbrot Fraktálok és káosz 1. Fraktális dimenzió Szirmay-Kalos László
A valóság (természet) szimulálható? Hiba egy lépésben KÁOSZ
A valóság (természet) metrikus? •

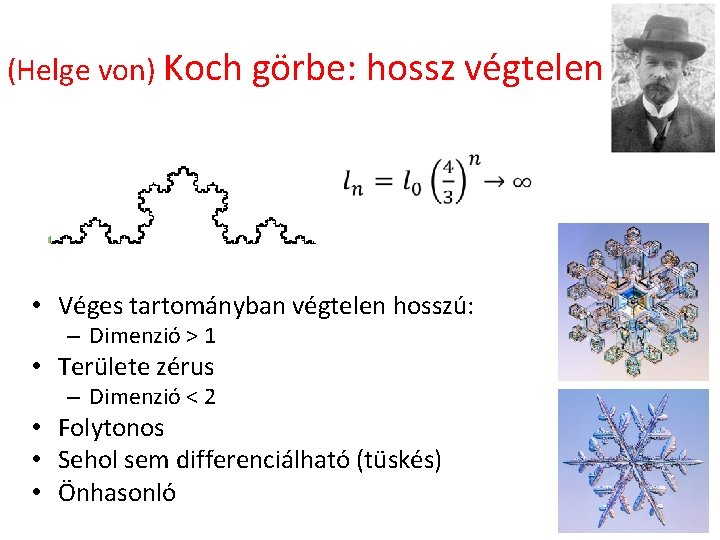

(Helge von) Koch görbe: hossz végtelen • Véges tartományban végtelen hosszú: – Dimenzió > 1 • Területe zérus – Dimenzió < 2 • Folytonos • Sehol sem differenciálható (tüskés) • Önhasonló
Lindenmayer (Arisztid) rendszerek F F+60 F-120 F+60 F F F+90 F-90 FF+90 F-90 F F F+90 F-90 F-90 F+90 F+90 F-90 F Peano/Hilbert térkitöltő görbe
(Felix) Hausdorff dimenzió önhasonló objektumokra

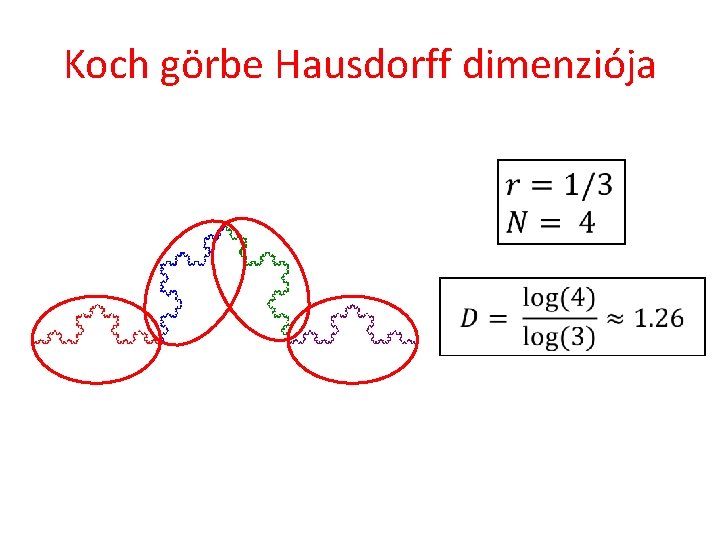

Koch görbe Hausdorff dimenziója
Lindenmayer (Arisztid) rendszerek Peano/Hilbert térkitöltő görbe
Nem önhasonló objektumok: vonalzó dimenzió
Dimenziómérés = hosszmérés EEG görbe Alkalmazás: Természetes objektumok elkülönítése és kategorizálása
Fraktálok előállítása Matematikai gépek (algoritmusok): • L-rendszerek • Fraktális (1/f ) zaj: Brown mozgás, Perlin zaj • Kaotikus dinamikus rendszerek (véletlenszám generátor)
Lindenmayer rendszerek F F+60 F-120 F+60 F
pixelek geometry shader Textúrák VAO/VBO GPU memória CPU Pixel cím Pixel szín Fragment shader rasztertár gl_Frag. Coord reg 1 reg 2 reg 3 reg 4 … gl_Position reg 1 reg 2 reg 3 reg 4 … Raszterizáció vertex shader primitívek Vágás, Homogén osztás Vágás, homdiv Viewport transzform Raszterizáció transzform csúcspontok Geometry shader
Fraktális zaj szórás
(Ken) Perlin zaj
“Invention, it must be humbly admitted, does not consist in creating out of void but of chaos. ” Mary Shelly Fraktálok és káosz 2. Káosz Szirmay-Kalos László
Nyulak szigete
stabil labilis
labilis
Iterált függvények, fix pont Fix pont
Iterált függvények, fix pont stabilitás Fix pont Labilis Stabil
A valóság (természet) szimulálható? KÁOSZ Hiba egy lépésben
A rendszer determinisztikus, de – Kezdeti állapot hatása eltűnik Edward Lorenz Káosz • Kis perturbáció nagyon eltérő viselkedéshez vezet – Auto-korrelációs függvény zérushoz tart • Korábbi állapot gyengén befolyásolja a sokkal későbbit • Megjósolhatatlanság – Teljesítmény sűrűség spektrum nem tart zérushoz • Nagy frekvencia
Pszeudó véletlenszám generátor static uint x = 3; void seed(uint s) { x = s; } uint rand( ) { x = F(x); return x; }
“There's no sense in being precise when you don't even know what you're talking about. ” Neumann János Fraktálok és káosz 3. Kaotikus rendszerek a síkon Szirmay-Kalos László

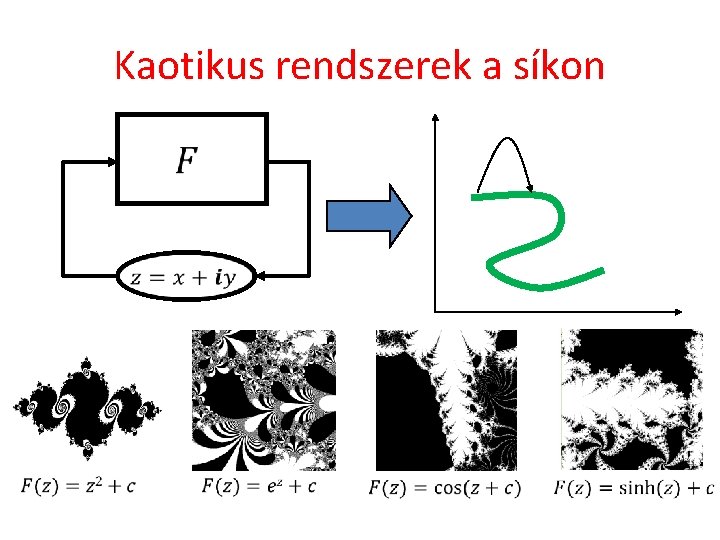

Kaotikus rendszerek a síkon

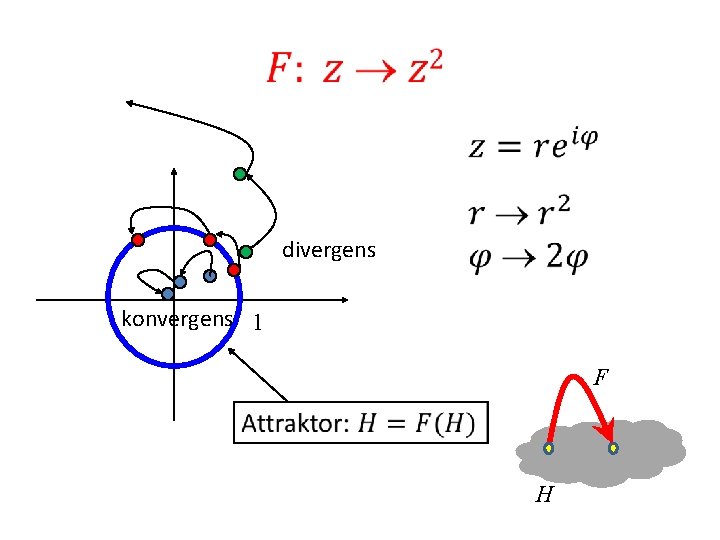

divergens konvergens 1 F H
Attraktor felrajzolása •

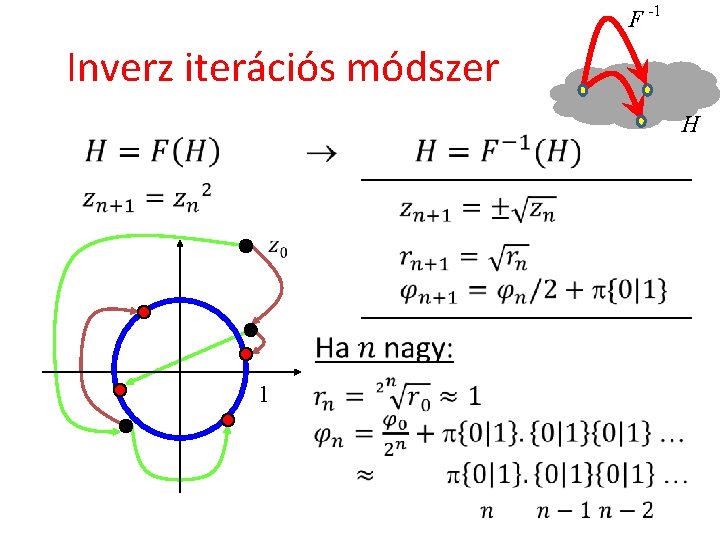

F -1 Inverz iterációs módszer H 1
Többértékű leképzés: Bolyongás Nem lehet csak egy értékkel dolgozni ? ? ? Mélységi feltárás szélességi helyett? ? ?
Kitöltött Julia halmaz: algoritmus
GPU implementáció float c. Vtx[] = { -1, 1, 1, -1, 1 }; CPU program gl. Buffer. Data(GL_ARRAY_BUFFER, sizeof(c. Vtx), c. Vtx, GL_STATIC_DRAW); … gl. Draw. Arrays(GL_TRIANGLE_FAN, 0, 4); Vertex shader uniform vec 2 camera. Center, camera. Size; layout(location = 0) in vec 2 c. Vertex; out vec 2 z 0; void main() { gl_Position = vec 4(c. Vertex, 0, 1); z 0 = c. Vertex * camera. Size/2 + camera. Center; } uniform vec 2 c; in vec 2 z 0; out vec 4 frag. Col; Fragment shader void main() { vec 2 z = z 0; for(int i=0; i<1000; i++) z = vec 2(z. x*z. x-z. y*z. y, 2*z. x*z. y) + c; frag. Col = (dot(z, z) < 100) ? vec 4(0, 0, 0, 1) : vec 4(1, 1, 1, 1); }
Kitöltött Julia halmaz: kép
Julia halmaz inverz iterációval

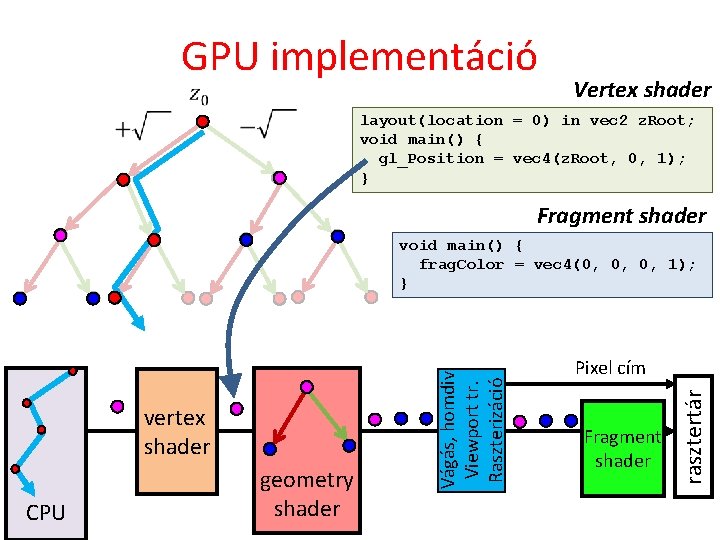

GPU implementáció Vertex shader layout(location = 0) in vec 2 z. Root; void main() { gl_Position = vec 4(z. Root, 0, 1); } Fragment shader CPU geometry shader Pixel cím Fragment shader rasztertár vertex shader Vágás, homdiv Viewport tr. Raszterizáció void main() { frag. Color = vec 4(0, 0, 0, 1); }
CPU program vec 2 z = vec 2(0. 5, 0) + sqrt. Complex(vec 2(0. 25 - c. x, -c. y)); for (int p = 0; p < n. Packets; p++) { vec 2 vtx[n. Seeds]; for (int i = 0; i < n. Seeds; i++) { z = sqrt. Complex(z - c) * (rand() & 1 ? 1 : -1); vtx[i] = -z; } gl. Buffer. Data(GL_ARRAY_BUFFER, sizeof(vtx), vtx, GL_DYNAMIC_DRAW); gl. Draw. Arrays(GL_POINTS, 0, n. Seeds); }
Geometry shader uniform vec 2 camera. Center, camera. Size, c; layout(points) in; layout(points, max_vertices = 63) out; vec 2 sqrt. Complex(vec 2 z) { float r = length(z), phi = atan(z. y, z. x); return vec 2(cos(phi/2), sin(phi/2)) * sqrt(r); } 0 1 2 void main() { vec 2 zs[63]; 3 4 5 zs[0] = gl_in[0]. gl_Position. xy; gl_Position = vec 4((zs[0]-camera. Center)/(camera. Size/2), 0, 1); Emit. Vertex(); for(int i = 0; i < 63/2; i++) { vec 2 z = sqrt. Complex(zs[i] - c); for(int j = 1; j <= 2; j++) { zs[2 * i + j] = z; gl_Position = vec 4((z-camera. Center)/(camera. Size/2), 0, 1); Emit. Vertex(); z = -z; } } End. Primitive(); } 6
Julia halmaz összefüggése Összefüggő Nem összefüggő, Cantor féle halmaz
(Benoit) Mandelbrot halmaz

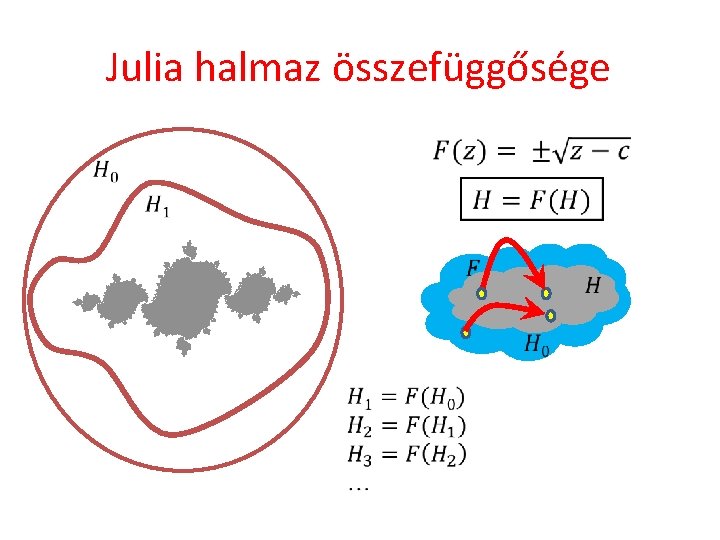

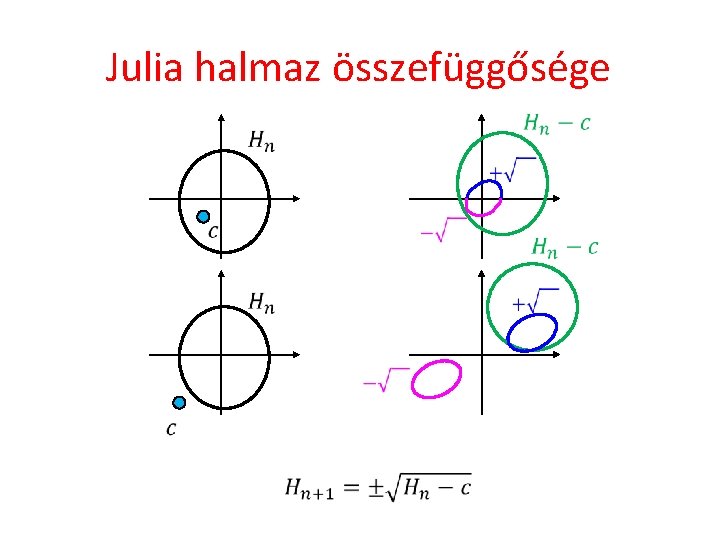

Julia halmaz összefüggősége
Julia halmaz összefüggősége
(Benoit) Mandelbrot halmaz
Mandelbrot halmaz rajzolás

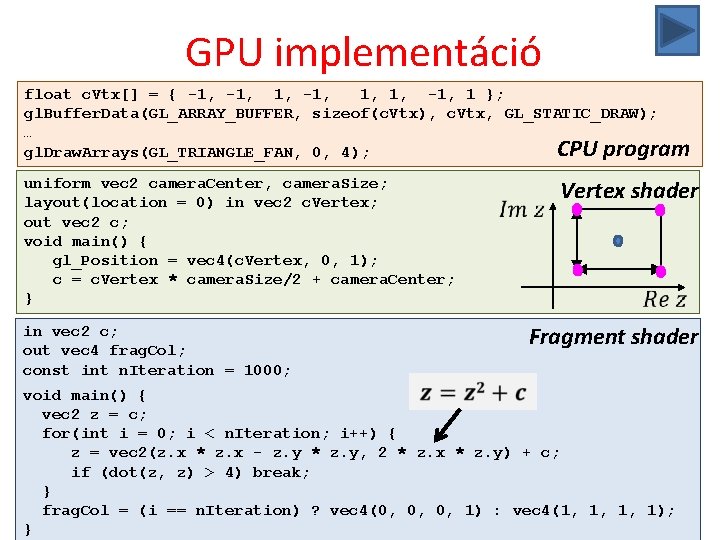

GPU implementáció float c. Vtx[] = { -1, 1, 1, -1, 1 }; gl. Buffer. Data(GL_ARRAY_BUFFER, sizeof(c. Vtx), c. Vtx, GL_STATIC_DRAW); … CPU program gl. Draw. Arrays(GL_TRIANGLE_FAN, 0, 4); uniform vec 2 camera. Center, camera. Size; layout(location = 0) in vec 2 c. Vertex; out vec 2 c; void main() { gl_Position = vec 4(c. Vertex, 0, 1); c = c. Vertex * camera. Size/2 + camera. Center; } in vec 2 c; out vec 4 frag. Col; const int n. Iteration = 1000; Vertex shader Fragment shader void main() { vec 2 z = c; for(int i = 0; i < n. Iteration; i++) { z = vec 2(z. x * z. x - z. y * z. y, 2 * z. x * z. y) + c; if (dot(z, z) > 4) break; } frag. Col = (i == n. Iteration) ? vec 4(0, 0, 0, 1) : vec 4(1, 1, 1, 1); }
Mandelbulb
Inverz feladat: IFS modellezés F x, y H F Attraktor: H = F(H) F: szabadon vezérelhető, legyen stabil attraktora

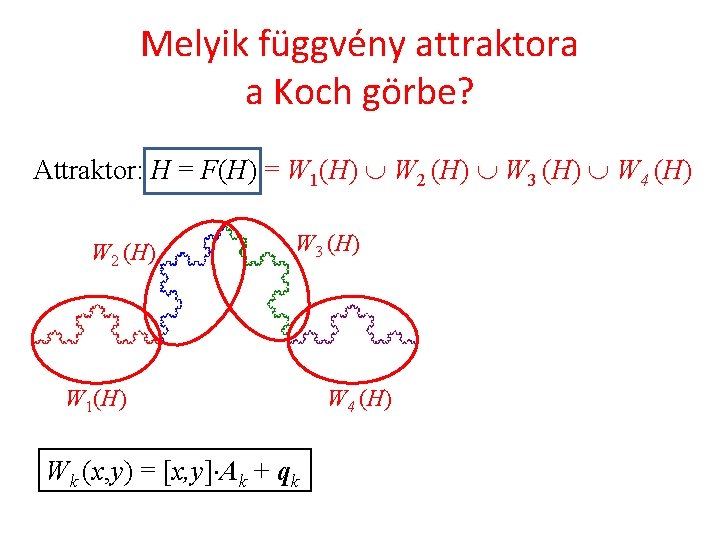

Melyik függvény attraktora a Koch görbe? Attraktor: H = F(H) = W 1(H) W 2 (H) W 3 (H) W 4 (H) W 2 (H) W 3 (H) W 1(H) Wk (x, y) = [x, y] Ak + qk W 4 (H)
F: többértékű lineáris leképzés Nem feltétlenül hasonlósági transzformáció! Nem csak önhasonló objektumok. F = W 1 W 2 … Wm W 1 H H W 2 Wk (x, y) = [x, y] Ak + qk Stabilitás = kontrakció |A sajátértékei| < 1 H = W 1(H) W 2 (H) … Wm (H) H = F(H) Kollázs: lefedés a kicsinyített változatokkal Nem feltétlenül diszkjunkt

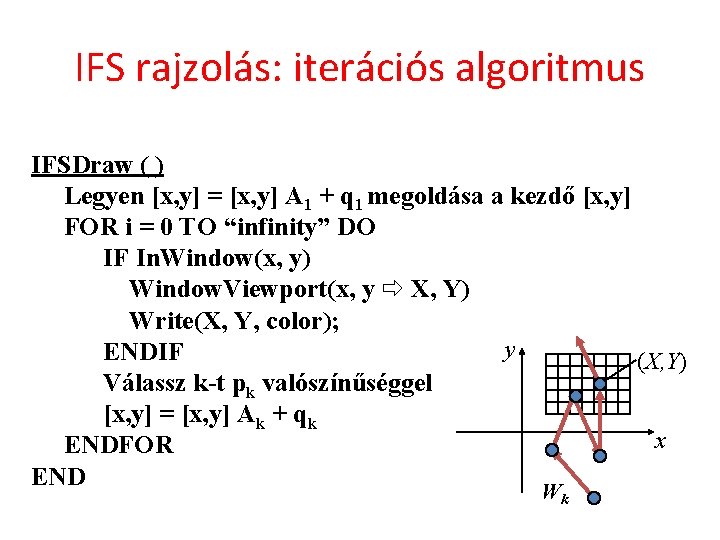

IFS rajzolás: iterációs algoritmus IFSDraw ( ) Legyen [x, y] = [x, y] A 1 + q 1 megoldása a kezdő [x, y] FOR i = 0 TO “infinity” DO IF In. Window(x, y) Window. Viewport(x, y X, Y) Write(X, Y, color); y ENDIF (X, Y) Válassz k-t pk valószínűséggel [x, y] = [x, y] Ak + qk x ENDFOR END Wk
Egyszerű IFS-ek
IFS modellezés
IFS képek
