Gasum Lyhyesti Tarjoamme: • biokaasua ja maakaasua liikennepolttoaineeksi • maakaasua ja puupohjaista biokaasua (bio-SNG) sähkön ja kaukolämmön tuotantoon, teollisuuden prosesseihin ja energiantuotantoon • nesteytettyä maakaasua (LNG) laivojen polttoaineeksi • nesteytettyä maakaasua (LNG) tai biokaasua (LBG) rekkakuljetuksina kaasuputkiverkoston ulkopuolelle. 2. 11. 2020 Gasum PRO | Jarno Jokinen 2

Gasum Energiapalvelut Oy - Gasum Oy: n tytäryhtiö - Jakelukaasun myynti - Lämmön myynti - Lämmitysratkaisujen tarjoaminen asiakkaalle ”avaimet käteen” periaatteella 2. 11. 2020 Gasum PRO | Jarno Jokinen 3

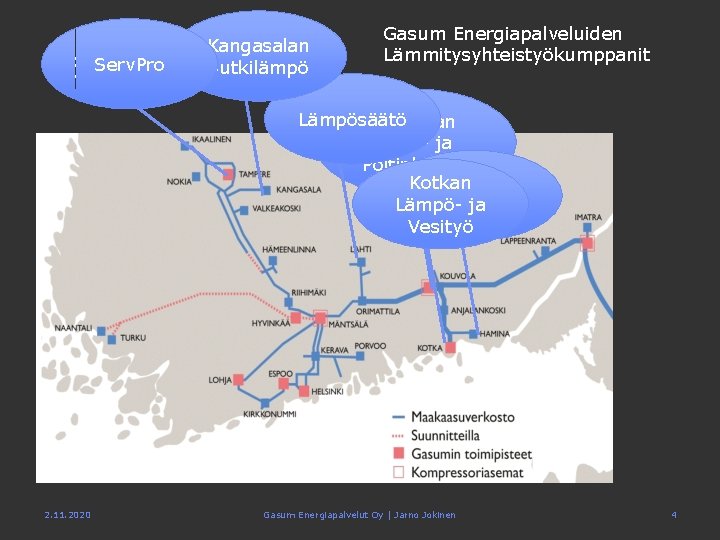

Serv. Pro Partnerit Kangasalan putkilämpö Gasum Energiapalveluiden Lämmitysyhteistyökumppanit Lämpösäätö Kouvolan Putki- ja Poltinhuolto Kotkan EKP Lämpö- ja Pekkarinen Vesityö 2. 11. 2020 Gasum Energiapalvelut Oy | Jarno Jokinen 4

Lämmityskumppanit Mitä haluamme: • Ammattitaitoisia kumppaneita jotka huoltavat ja myy tuotteitamme sekä puhuvat luonnonkaasujen puolesta Mitä tarjoamme kumppanillemme: • Koulutusta • Ammattitaitoa ongelmatilanteissa • vauhtia myyntiin ohjaamalla kyselyitä siihen suuntaan 2. 11. 2020 Gasum PRO | Jarno Jokinen 5

Maakaasu on väritöntä, myrkytöntä ja ilmaa lähes puolet kevyempää luonnonkaasua. Suomeen tuleva Länsi-Siperian maakaasu on erittäin puhdasta ja tasalaatuista. Maakaasu on lähes kokonaan metaania. Maakaasun käyttöalue Suomessa ulottuu Kaakkois-Suomesta pääkaupunkiseudulle, Pirkanmaalle ja osaan läntistä Uuttamaata. 2. 11. 2020 Gasum PRO | Jarno Jokinen 6

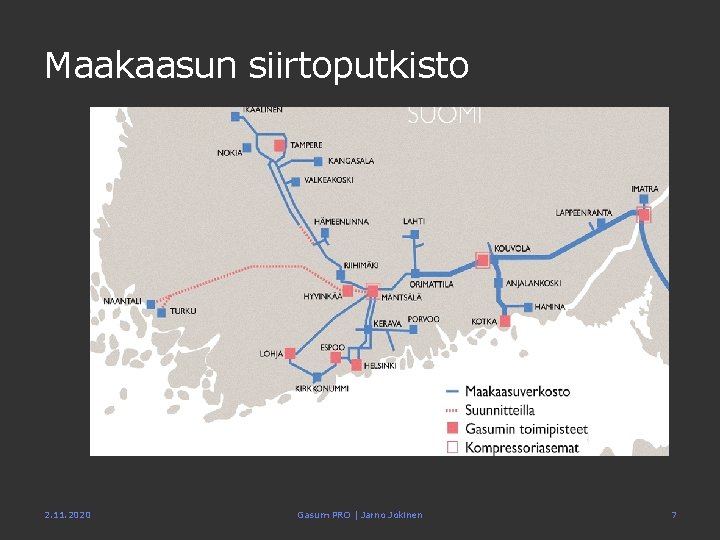

Maakaasun siirtoputkisto 2. 11. 2020 Gasum PRO | Jarno Jokinen 7

Maakaasun turvallisuus • kaupunkikaasuun verrattuna suppeampi syttymisalue sekä • nestekaasuun verrattuna se että ilmaa kevyempänä se nousee ylöspäin toisin kuin nestekaasu • Nykyään kaikki kaasulaitteet ovat varustettuja liekinvalvontalaitteistolla • Maakaasu hajustetaan turvallisuussyistä 2. 11. 2020 Gasum PRO | Jarno Jokinen 8

BIOKAASU • Biokaasua voidaan tuottaa jätteistä, energiakasveista tai puusta • 100 % kotimainen ja uusiutuva polttoaine • Liikenteen, teollisuuden, kotitalouksien ja ravintoloiden käyttöön • . 2. 11. 2020 Gasum PRO | Jarno Jokinen 9

LNG • Nesteytetty maakaasu (liquefied natural gas) • Lämpötila - 163 astetta, tilavuus 1/600 maakaasun tilavuudesta • Kilpailukykyisin ja puhtain meriliikenteen polttoaine • Tuodaan muualta kuin Venäjältä (kilpailu) • Voidaan johtaa asiakkaalle kaasumaisena putkistoa pitkin maakaasun tavoin 2. 11. 2020 Gasum PRO | Jarno Jokinen 10

KONDENSSITEKNIIKKA 2. 11. 2020 Gasum PRO | Jarno Jokinen 11

Kondenssitekniikka Gasum edustaa saksalaista Oertli kondenssikattilamerkkiä Kattiloiden maksimitehot 15 kw – 1200 k. W Voidaan kytkeä useampi rinnakkain jolloin maksimiteho moninkertaistuu 2. 11. 2020 Gasum PRO | Jarno Jokinen 12

Kondenssitekniikka - Kondensoituminen, mitä se on? - Tiivistymistä kaasusta nesteeksi - Kondenssikattilassa osa savukaasuista tiivistyy nesteeksi savukaasun lämpötilan pudotessa alle kastepisteen - Suhteellinen kosteus ylittää 100% - Kondensoitumisessa (tiivistymisessä) vapautuu lämpöenergiaa joka käytetään lämmityskattilassa lämmitysveden lämmittämiseen - Suurin lämmönluovutus tapahtuu juuri tässä kohtaa 2. 11. 2020 Gasum PRO | Jarno Jokinen 13

Kondenssitekniikka Kuinka kondensoituminen hyödynnetään kondenssikattilassa? • Säätää kattilan tehoa lämmitysjärjestelmän tarpeen mukaan 20 -100% maksimitehosta Tehonsäätö tapahtuu palamisilmapuhaltimen kierroslukua säätämällä AJETAAN VERKOSTOON VAIN SITÄ LÄMPÖTILAA KUIN LÄMMITYSTEHONTARVE SITÄ EDELLYTTÄÄ Savukaasujen lämpötila n. 5 – 10 astetta korkeammat kuin palaavan veden lämpötila 2. 11. 2020 Gasum PRO | Harri Mielonen 14

Esimerkki: 2. 11. 2020 Gasum PRO | Harri Mielonen 15

Kondenssikattiloiden priinsiippejä • Laitteiden koot erittäin pieniä alkaen 25 kg • Laitteiden pintalämpötilat alhaisia • • Automatiikat samat kaikissa teholuokissa • • Tiettyyn teholuokkaan asti sijoitettavissa vapaasti Helpottaa huoltomiehen työtä Automatiikan monipuoliset mahdollisuudet • 2. 11. 2020 Ei ulkoisia ohjainyksiköitä Gasum PRO | Jarno Jokinen 16

Kondenssikattiloiden priinsiippejä • Laitteet sisältävät pääsääntöisesti kaikki teknisen tilan varusteet • • Savukaasulämmöt erittäin alhaisia • • Asennuskustannukset tippuvat Lämpötilat tyypillisesti 5 C korkeammat kuin lämmitysverkoston paluulämpötila Kondenssikattilat tuottavat kondenssivettä • • 2. 11. 2020 Viemäröinti välttämätön p. H 3… 5 -> ”hapanta” Gasum PRO | Harri Mielonen 17

KONDENSSIKATTILAN AUTOMAATIO 2. 11. 2020 Gasum PRO | Jarno Jokinen 18

Automaatio ohjaa järjestelmän toimintaa • OETRONIC-4 säätöautomaatio • Voidaan kytkeä useita yksiköitä väylään • Yksi OE-4 -> kymmenen kattilaa -> 5 DUO kattilaa ->6, 5 MW • ”kaskadikytkentä” • Ulkolämpötilaohjattu • Käyrän graafinen näyttö -> helppo säätää • Laskee käyrän ja tätä koskevan piiriasettelun mukaisen laskennallisen menolämpötilan 2. 11. 2020 Gasum PRO | Jarno Jokinen 19

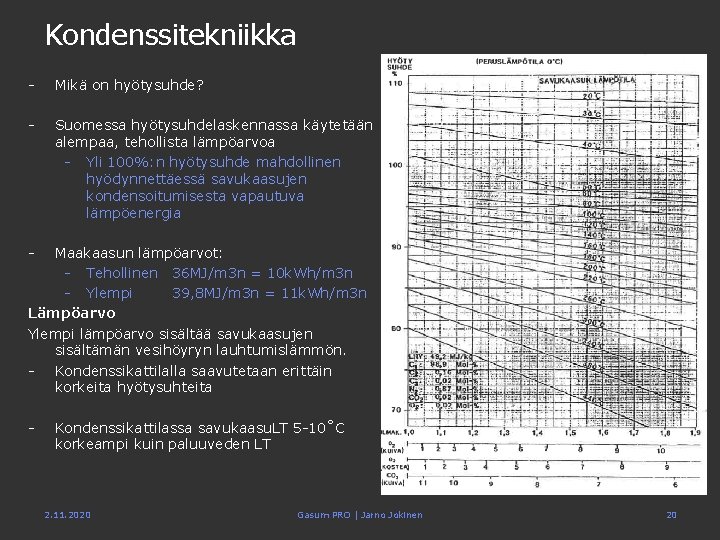

Kondenssitekniikka - Mikä on hyötysuhde? - Suomessa hyötysuhdelaskennassa käytetään alempaa, tehollista lämpöarvoa - Yli 100%: n hyötysuhde mahdollinen hyödynnettäessä savukaasujen kondensoitumisesta vapautuva lämpöenergia - Maakaasun lämpöarvot: - Tehollinen 36 MJ/m 3 n = 10 k. Wh/m 3 n - Ylempi 39, 8 MJ/m 3 n = 11 k. Wh/m 3 n Lämpöarvo Ylempi lämpöarvo sisältää savukaasujen sisältämän vesihöyryn lauhtumislämmön. - Kondenssikattilalla saavutetaan erittäin korkeita hyötysuhteita - Kondenssikattilassa savukaasu. LT 5 -10˚C korkeampi kuin paluuveden LT 2. 11. 2020 Gasum PRO | Jarno Jokinen 20

2. 11. 2020 Gasum Energiapalvelut Oy | Jarno Jokinen 21

Kondenssivesi • Kondenssivesi on hapanta p. H 3 -5 • ”happosateen” p. H on 5 tai alle, normaali sadevesi noin 5, 7 • Kondenssiveden viemäröinnissä käytettävä aina muoviosia • • Messinki, kupari, teräs syöpyvät todella nopeasti Poistoputken kaltevuus oltava 30 mm/m • • Kattilatoimitus sisältää hajulukon jota on käytettävä Hajulukko täytettävä ennen kattilan käyttöönottoa • • Estää savukaasujen pääsyn sijoitustilaan Kondenssivesi on mahdollisuus neutraloida • • Lopputuloksena p. H 7 Neutralointiyksikkö sisältää pumpun • • 2. 11. 2020 Vesi voidaan siirtää kauemmas, esim. ylös kellarista Yksikkö vaatii huoltoa Gasum PRO | Jarno Jokinen 22

Vertailulaskelma • • Laitteen asetusarvo 70 °C 1500 täyttä käyttötuntia Maakaasu H, lämpöarvo Hu = 10, 0 k. Wh/m 3 Kattilan teho: 337, 5 k. W Vuosittainen energiantarve: 1500 h x 337, 5 k. W = 506 250 k. Wh Oertli-kaasukattila 312 V, 337, 5 k. W Kaasulämmityskattila puhallinpolttimella Normihyötysuhde noin 91, 5 % Kaasun kulutus: 506 250 / (0, 915 x 10. 0) = 55 328 m 3/a. Oertli GSR 306 Condens, 327 Kw Kondenssikattila Normihyötysuhde 107, 1 % Kaasun kulutus: 506 250 / (1, 071 x 10. 0) = 47 269 m 3/a. Energiansäästö uusilla kattiloilla vuositasolla esimerkkilaskelman mukaan 8059 m 3/a eli n. 15%. 2. 11. 2020 Gasum Energiapalvelut Oy | Jarno Jokinen 23

Vertailulaskelma • • • Laitteen asetusarvo 70 °C 1500 täyttä käyttötuntia Maakaasu H, lämpöarvo Hu = 10, 0 k. Wh/m 3 Kattilan teho: 337, 5 k. W Öljy, lämpöarvo Hu = 10, 02 k. Wh/l Vuosittainen energiantarve: 1500 h x 337, 5 k. W = 506 250 k. Wh Öljylämmityskattila Normihyötysuhde noin 85 % Öljyn kulutus: 506 250 / (0, 85 x 10. 02) = 59440 l/a. Oertli GSR 306 Condens, 327 Kw Kondenssikattila Normihyötysuhde 107, 1 % Kaasun kulutus: 506 250 / (1, 071 x 10. 0) = 47 269 m 3/a. Kustannusero: 59440 -47269 x 0, 8=9737€/a Energiansäästö uusilla kattiloilla vuositasolla esimerkkilaskelman mukaan 9737€/a 2. 11. 2020 Gasum Energiapalvelut Oy | Jarno Jokinen 24

Kondenssikattilan perusosat koosta riippumatta Palamisilman tulo Savukaasujen poisto Automatiikka Polttokammio Kaasun magneettiventtiili Palamisilmapuhallin Sytytys- / ionisaatiotulppa Kondenssiveden poisto Lämmönvaihdin 2. 11. 2020 Gasum Energiapalvelut Oy | Jarno Jokinen 25

PIENKOHDEKATTILAT 15 - 35 k. W malliin asti kaikki tarvittava yksien kuorien sisällä Painot vain 25 kg – 58 kg!! 1. Lämmönvaihdin 2. Moduloiva kaasupoltin 3 a. A-energialuokan moduloiva pumppu 3 b. Vaihtoventtiili 4. Sekoituslisäpiiri (lisävaruste) 6. Yhdenkeskeinen savukaasuhormi 7. Oetronic 4 automatiikka 8. Paisunta-astia (ei 35 k. W) Lisäksi: • Automaattinen ilmanpoistin • Huoltotöitä helpottava valo • Savukaasutakaisku kaskadikytkentää varten 2. 11. 2020 Gasum PRO | Jarno Jokinen 26

+ VARAAJA • Latauspumppu • Levylämmönvaihdin Tuotto l/10 min 100 HL 2. 11. 2020 15 k. W 25 k. W 35 k. W 210 255 280 Gasum PRO | Jarno Jokinen 27

Suurempiin kohteisiin > 35 k. W Pumppu ja paisunta-astia kattilan ulkopuolelle 2. 11. 2020 Gasum PRO | Harri Mielonen 28

KONDENSSIKATTILAN MITOITUS Kondenssikattilan mitoitus • Kondenssikattilat mitoitetaan normaalisti tehontarpeen mukaa • Saneerauskohteissa vanha lämmönlähde on usein ylimitoitettu, joten kannattaa tarkistaa tehon tarve vallitsevien laskentatapojen mukaan 2. 11. 2020 Gasum PRO | Jarno Jokinen 29

Öljy- ja kaasukondenssikattilat on aina liitettävä savukaasujen poistohormiin! HORMI- JA PALAMISILMARATKAISUT 2. 11. 2020 Gasum PRO | Jarno Jokinen 30

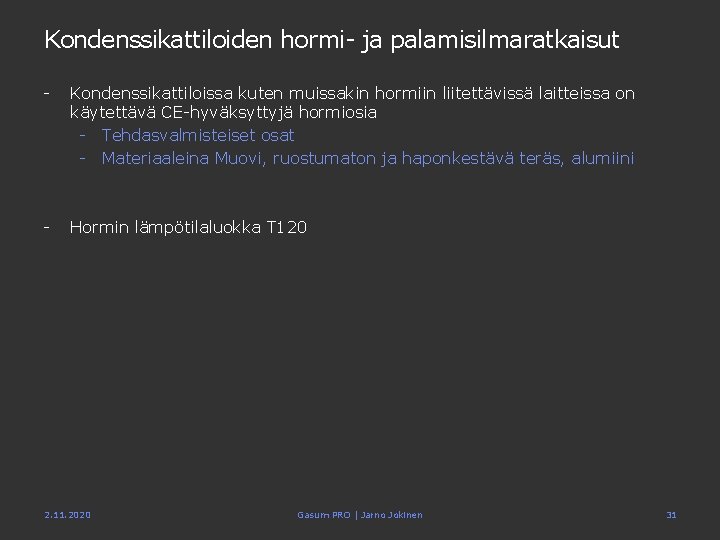

Kondenssikattiloiden hormi- ja palamisilmaratkaisut - Kondenssikattiloissa kuten muissakin hormiin liitettävissä laitteissa on käytettävä CE-hyväksyttyjä hormiosia - Tehdasvalmisteiset osat - Materiaaleina Muovi, ruostumaton ja haponkestävä teräs, alumiini - Hormin lämpötilaluokka T 120 2. 11. 2020 Gasum PRO | Jarno Jokinen 31

Palamisilma • Lämmityskattilan palamisilma on oltava puhdasta • Käytännössä palamisilman joukossa tulee aina likapartikkeleita kuten; • • Palamisilman likaisuus vaikuttaa kattilan huollon tarpeeseen • • Hiekkapölyä, hiilipartikkeleita (naapurin märät puut takassa), teollisuusjätteet Partikkelit kiinnittyvät lämmönvaihtimen pintaan ja estävät savukaasulämmön siirtymisen veteen Aerosolisuihkeet, maalit, liuottimet, puhdistus- ja pesutuotteet, pesuaineet, liimat, lumen sulatusaine (suola) jne. ovat syövyttäviä • • 2. 11. 2020 kampaamot, pesulat, teollisuuskäytössä olevat tilat (liuotteet), kylmälaitteita sisältävät tilat (jäähdytysainevuodon vaara) jne. Älä säilytä kyseisiä tuotteita kattiloiden läheisyydessä Gasum PRO | Jarno Jokinen 32

Hormien pituudet • Laitevalmistajan maksimimittoja noudatettava • • • Vaarana palamisilman riittämättömyys -> huono palaminen, häiriöt Savukaasuputken liian suuri vastapaine -> häiriöt Hormien maksimipituudet on ilmoitettu laitetyypin ohjekirjassa 2. 11. 2020 Gasum PRO | Jarno Jokinen 33

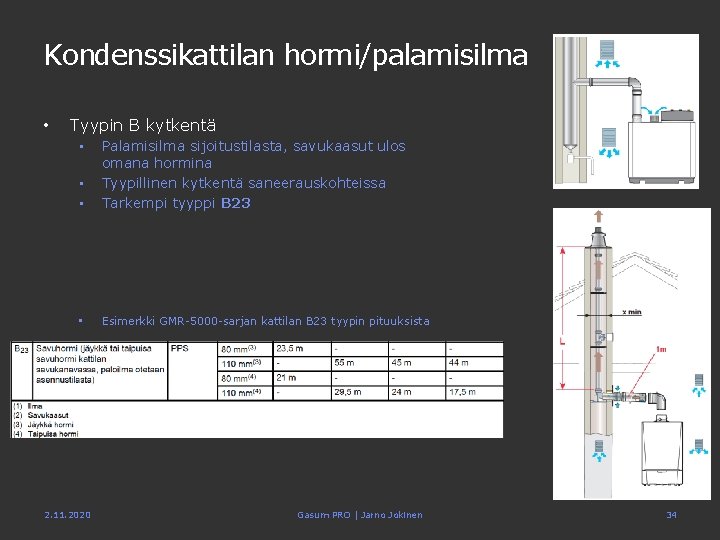

Kondenssikattilan hormi/palamisilma • Tyypin B kytkentä • • Palamisilma sijoitustilasta, savukaasut ulos omana hormina Tyypillinen kytkentä saneerauskohteissa Tarkempi tyyppi B 23 • Esimerkki GMR-5000 -sarjan kattilan B 23 tyypin pituuksista • 2. 11. 2020 Gasum PRO | Jarno Jokinen 34

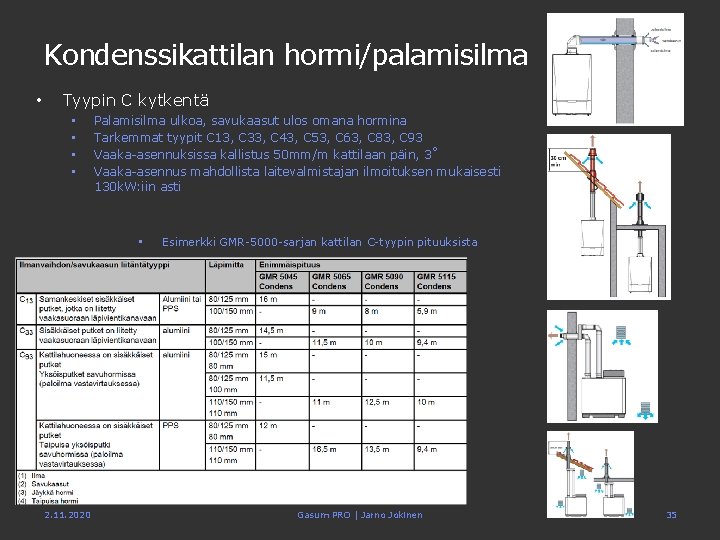

Kondenssikattilan hormi/palamisilma • Tyypin C kytkentä • • Palamisilma ulkoa, savukaasut ulos omana hormina Tarkemmat tyypit C 13, C 33, C 43, C 53, C 63, C 83, C 93 Vaaka-asennuksissa kallistus 50 mm/m kattilaan päin, 3˚ Vaaka-asennus mahdollista laitevalmistajan ilmoituksen mukaisesti 130 k. W: iin asti • 2. 11. 2020 Esimerkki GMR-5000 -sarjan kattilan C-tyypin pituuksista Gasum PRO | Jarno Jokinen 35

Tyyppi C, Suljettu järjestelmä • Suljettua järjestelmää käytettäessä voidaan kattila sijoittaa mihin tahansa huonetilaan • Ei palo-osastoitu tekninen tila -> Kustannussäästö 2. 11. 2020 Gasum PRO | Harri Mielonen 36

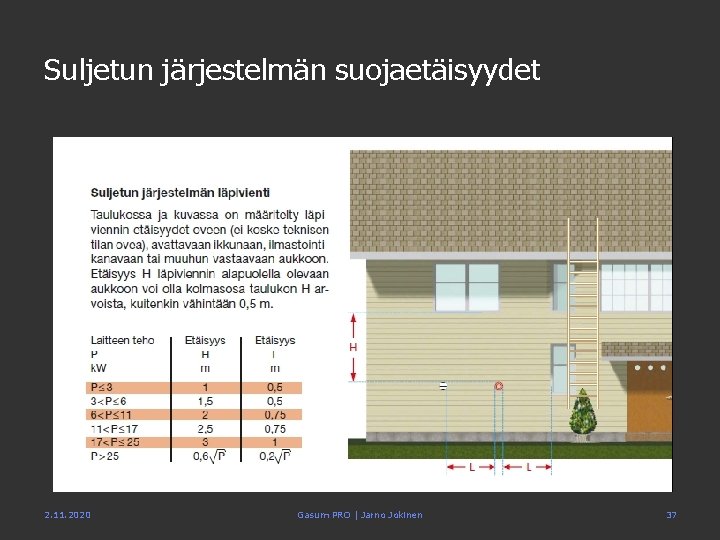

Suljetun järjestelmän suojaetäisyydet 2. 11. 2020 Gasum PRO | Jarno Jokinen 37

Kondenssikattilan hormi/palamisilma Huomioitava esimerkiksi kulma- ja T-osien pituusvaikutus! 2. 11. 2020 Gasum PRO | Jarno Jokinen 38

Palamisilma • Eri polttoaineilla on erilainen palamisilman tarve ilmakertoimella 1 m 3 n/m 3 n (kg) • • Maakaasu Propaani Kevytöljy 9, 6 24, 3 11, 9 Palamisilma-aukon mitoitus maakaasukattiloille 2. 11. 2020 Gasum PRO | Jarno Jokinen 39

KONDENSSIKATTILAN KYTKENTÄ LÄMMITYSJÄRJESTELMÄÄN 2. 11. 2020 Gasum PRO | Jarno Jokinen 40

Kytkentävaihtoehdot - Kondenssikattilan energiatehokkuus perustuu seuraaviin ominaisuuksiin - Kattilalla tuotetaan suoraan järjestelmän vaatimaa lämpötilaa -> ei tehdä vakiolämpöä ja shuntata sopivaksi - Mitä pienempi lämpötila, sitä parempi hyötysuhde - Lämmin käyttövesi varastoidaan isoon tilavuuteen - varaaja ladataan korkealla lämpötila vain silloin kun tarve on -> parempi vuosihyötysuhde 2. 11. 2020 Gasum PRO | Jarno Jokinen 41

Huomioitavaa kytkennässä • Kondenssikattilan vesitilavuus erittäin pieni • Lämpötilamuutokset nopeita • Erityishuomio rivitalot varustettuna patteriverkostolla • Tasaussäiliön käyttö • Reilu käyttövesivaraajan mitoitus taloyhtiöissä • Käytön vaihtelut suuria • Ei välttämättä päde normivirtaamat 2. 11. 2020 Gasum PRO | Jarno Jokinen 42

Kytkentäesimerkki 1 2. 11. 2020 Gasum PRO | Harri Mielonen 43

Kytkentäesimerkki 2 2. 11. 2020 Gasum PRO | Harri Mielonen 44

Kytkentäesimerkki 3 2. 11. 2020 Gasum PRO | Harri Mielonen 45
