Terminal Internacional del Sur S A Julio 2012

Terminal Internacional del Sur S. A. Julio, 2012

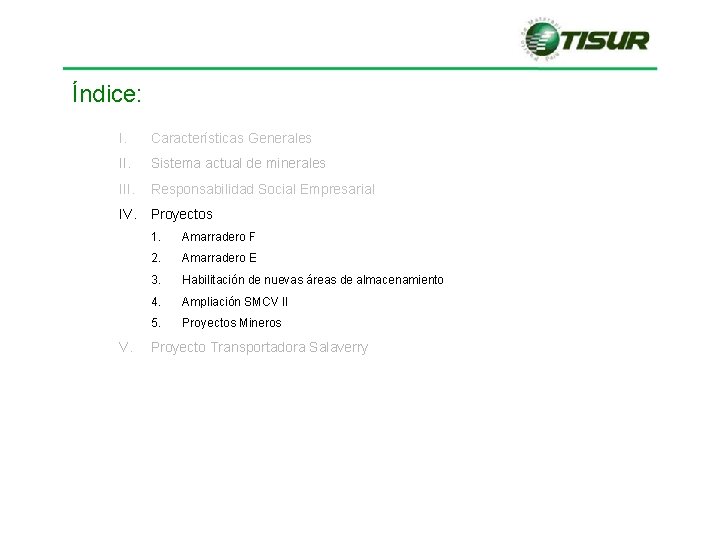

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Generalidades • Primer puerto concesionado del Perú en 1999. • Objeto: Construcción, conservación y explotación del TPM • Inversiones: US$ 30. 2 MM • – Obligatorias: – Voluntarias / Condicionadas: US$ 24. 0 MM (Sistema Minerales US$ 15. 2 MM) US$ 6. 2 MM Puerto multipropósito: contenedores, graneles sólidos, y líquidos, carga de proyectos, concentrado de mineral, vehículos, otros.

Certificaciones y Marcas Sistema Integrado de Gestión (SIG) : • ISO 9001 Gestión de la calidad • ISO 14001 Gestión Ambiental • ISO 18001 Gestión de SSO • BASC Comercio seguro • Código ISPS OMI ABE (Asociación Buenos Empleadores) Marca de Garantía APN Marca Perú

Desarrollo de Infraestructura Portuaria y Equipos: 02 Torres absorbentes para granos (600 Tm/hr. ) 04 grúas portacontenedores Faja transportadora de minerales (1, 500 Tm/hr. ) 22 elevadoras ( hasta 13 Tm. )

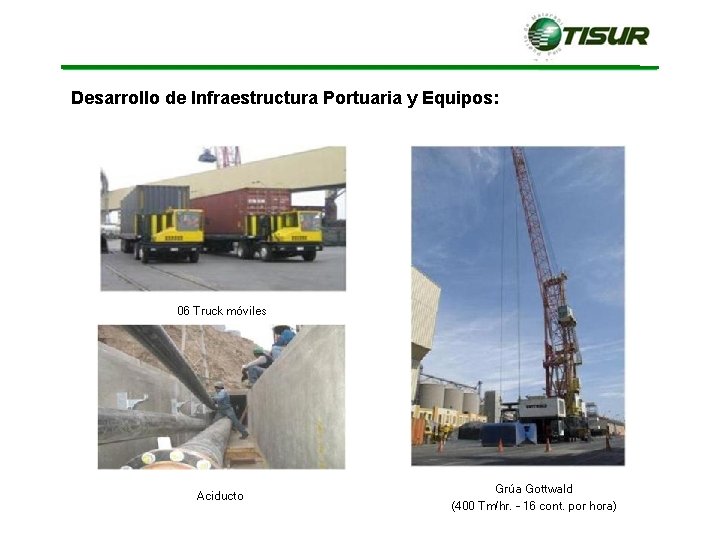

Desarrollo de Infraestructura Portuaria y Equipos: 06 Truck móviles Aciducto Grúa Gottwald (400 Tm/hr. – 16 cont. por hora)

Desarrollo de Infraestructura Portuaria y Equipos: • El 25/11/11, luego de 1 semana de trabajo, se concluyó con el armado de la grúa Liebherr. • En 12/11 inició operaciones en naves de contenedores. • Tiene capacidad para 100 TM y un rendimiento de 20 contenedores por hora.

Productividad

TM movilizadas

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Almacenes • Almacén uso exclusivo SMCV 75, 000 TM • Almacén uso terceros 45, 000 TM Almacenes coberturados 120, 000 TM capacidad Apilador Móvil / Padloader Altura de ruma 16 metros

Recepción Ferrocarril - Vía Ferrocarril - 350 TM-Hr - 1 convoy = 16 plataformas = 64 contenedores = 960 TM - 03 convoyes día = 2, 880 TM - Grúa puente de 25 TM para el manipuleo de los contenedores - Recepción alterna vía camiones dentro del almacén. Llegada del convoy Plataformas de 04 contenedores c/u 16 plataformas por convoy Contenedores de 15 TM c/u

Recepción Ferrocarril Presión Negativa Retiro de precintos Izaje de contenedor Volteo de contenedor Traslado a posición inicial

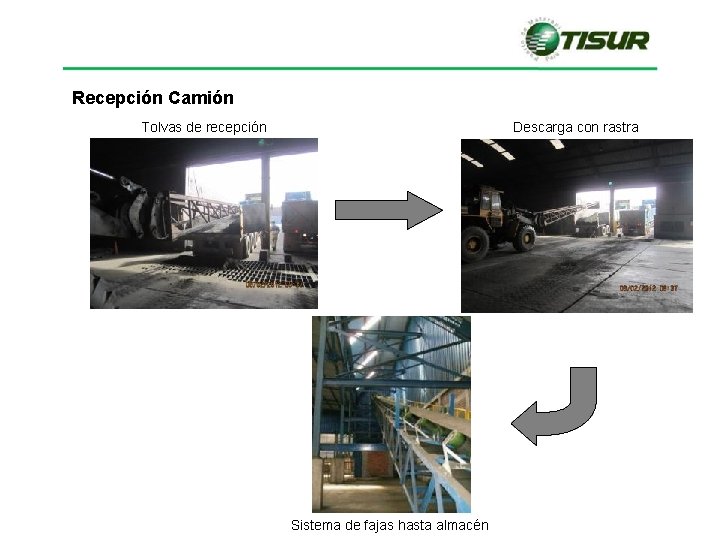

Recepción Camión Tolvas de recepción Descarga con rastra Sistema de fajas hasta almacén

Embarque Alimentación feeders Faja tubular / 385 mts 1, 500 TM-Hr nominal Shiploader Faja Distribuidora / 160 mts

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Evolución de la Gestión de RSE • En el 2008 ingresamos al patronato Perú 2021 • En el 2009 realizamos el diagnóstico de Grupos de Interés

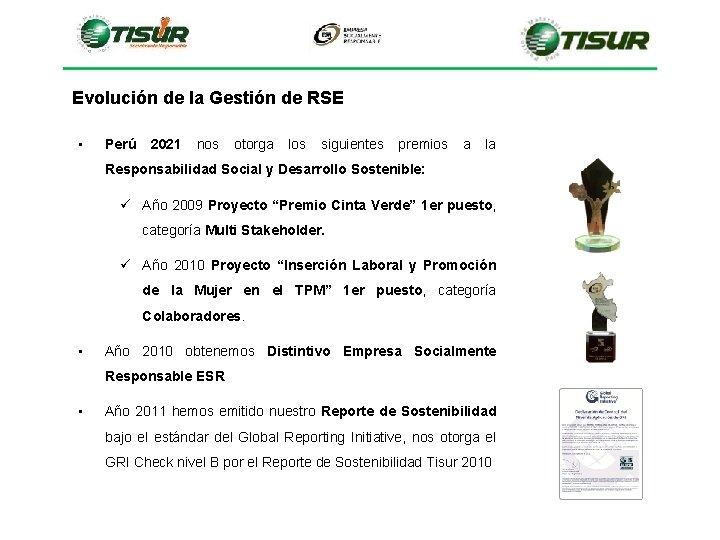

Evolución de la Gestión de RSE • Perú 2021 nos otorga los siguientes premios a la Responsabilidad Social y Desarrollo Sostenible: ü Año 2009 Proyecto “Premio Cinta Verde” 1 er puesto, categoría Multi Stakeholder. ü Año 2010 Proyecto “Inserción Laboral y Promoción de la Mujer en el TPM” 1 er puesto, categoría Colaboradores. • Año 2010 obtenemos Distintivo Empresa Socialmente Responsable ESR • Año 2011 hemos emitido nuestro Reporte de Sostenibilidad bajo el estándar del Global Reporting Initiative, nos otorga el GRI Check nivel B por el Reporte de Sostenibilidad Tisur 2010

Importancia del distintivo ESR • Autodiagnóstico de la gestión de Responsabilidad Social. • Involucra a todas las áreas de la empresa. • Incorpora la gestión de Responsabilidad Social al SIG y a la Visión Estratégica de la empresa. • Crea vínculos y compromisos de largo plazo con stakeholders basados en la confianza, velando por los intereses y necesidades, principalmente de nuestros colaboradores y la comunidad para lograr bienestar y seguridad, impulsando el desarrollo de nuestra sociedad. • Reconoce y comunica nuestra gestión a nuestros stakeholders, ofreciendo valor agregado a nuestra imagen institucional y estimulándonos hacia la mejora continua. • Aumenta la confianza de nuestros stakeholders. • El uso del distintivo comunica más efectivamente nuestro compromiso con la RSE.

• Educación Matemática para todos Semillero Deportivo Tisur Campaña Escolar Talleres Ocupacionales

• Salud, Infraestructura y Bienestar Social Campañas de Salud Arborización Comedores Populares Apoyo a Municipios locales

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Descripción del proyecto • TISUR viene desarrollando el Proyecto Recepción, Almacenamiento y Embarque de Concentrados de Mineral y Amarradero “F” en Bahía Islay, para inicialmente atender la carga de Xstrata Copper. • Existen otros proyectos en el área de influencia de Tisur que cuya salida natural será el Puerto de Matarani, muchos en etapa de prefactibilidad Pisco Shougang Apurímac Ferrum Apur ímac Ica Ayacucho Cusco Las Bambas Puno Constancia Antapaccay Tintaya (Xstrata) Quechuas Arequipa Zafranal Chapi Ampliación CVII Cerro Verde Moquegua Matarani Ilo Tacna

Generalidades del Proyecto • Ubicado fuera de la rada del puerto, en zona denominada Bahía Islay • Amarradero exclusivo para el embarque de minerales • Muelle de 206 metros y Shiploader viajero • Faja tubular hermética con régimen 2, 300 TM/h • Recepción mineral a través de vía férrea • Edificio de recepción con régimen de descarga nominal 500 TM/h • 01 almacén con capacidad estática de 75, 000 TM • Atenderá inicialmente el proyecto Las Bambas • Estimamos que el proyecto tiene un potencial para manejar 5’ 000, 000 de toneladas anuales • Inversión estimada: US$ 140 MM (1 era etapa)

Vistas del proyecto

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Generalidades • El gatillador del proyecto sería el ácido sulfúrico para el proyecto Tía María (1. 0 MM TM año) • Amarradero ubicado en el interior del rompeolas sur, exclusivo para el manejo de cargas líquidas. • Nave tipo: Handy Size (Eslora 130 - 170 m), calado 9, 80 m, DWT 30, 000. • Régimen de descarga de 600 ton/hora (actual 300 ton/hora). • Inversión: US$ 5. 6 MM

Layout

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Motivador del Proyecto: • Contenedores: necesidad de incrementar el área de respaldo en muelle para hacer más eficientes las operaciones de contenedores implementando una zona de prestacking. Asimismo, aumentar la capacidad de manejo a 300, 000 contenedores año. • Carga de proyectos: facilitar el manejo de carga de proyectos en muelles A y B y su almacenaje en zona contigua. (Las Bambas, SMCV 2, Kuntur, Tía María, otros) • Carga fraccionada: facilitar las descargas y embarques de carga fraccionada. • Incrementar el ancho del área de respaldo de muelles A y B de 22 mts a 55 mts.

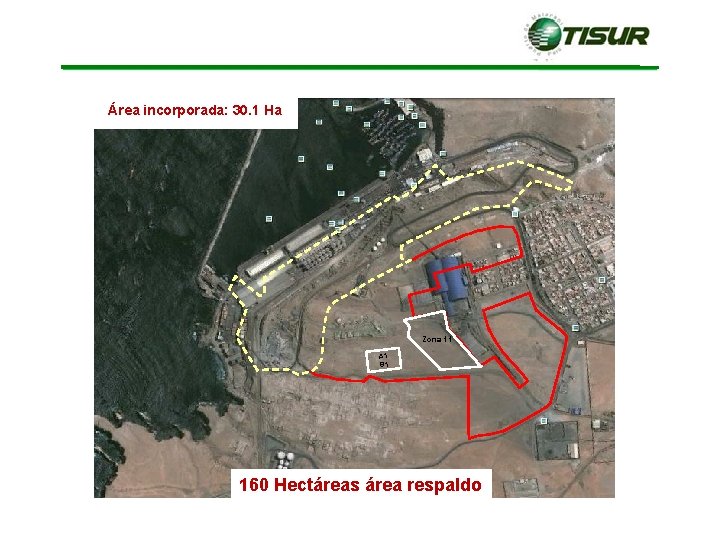

Área incorporada: 30. 1 Ha A 1 – B 1 Nitrato y Sal Zona Tía 11 María Kuntur A 1 B 1 Kuntur 160 Hectáreas área respaldo

Bajada subterránea del sistema mecanizado de granos B 1 (trasladado) A 1 (trasladado)

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Mediana Minería Proyecto Transportadora Salaverry

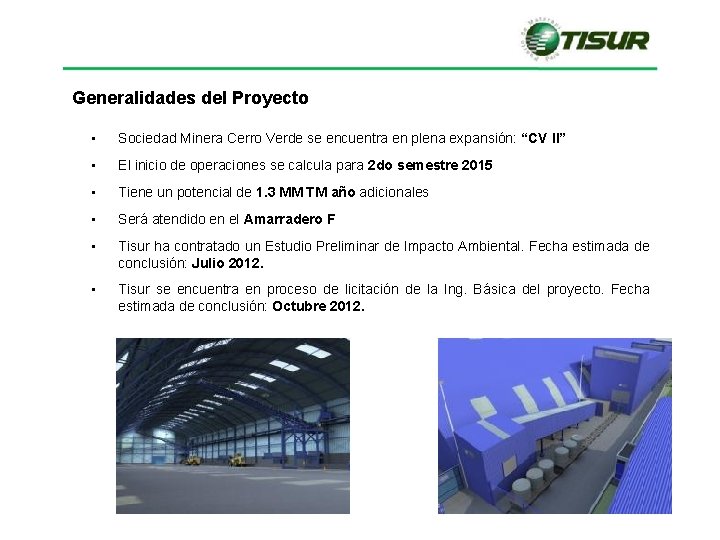

Generalidades del Proyecto • Sociedad Minera Cerro Verde se encuentra en plena expansión: “CV II” • El inicio de operaciones se calcula para 2 do semestre 2015 • Tiene un potencial de 1. 3 MM TM año adicionales • Será atendido en el Amarradero F • Tisur ha contratado un Estudio Preliminar de Impacto Ambiental. Fecha estimada de conclusión: Julio 2012. • Tisur se encuentra en proceso de licitación de la Ing. Básica del proyecto. Fecha estimada de conclusión: Octubre 2012.

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Potencial Minero Zona Sur del Perú Pisco Shougang Apurímac Ferrum 3 Apurímac Ica Ayacucho Cusco Tintaya (Xstrata) 0. 3 millones TM año. Las Bambas Puno 1 Antapacay 1. Constancia 2014 2 0. 3 MM TM año. 4 2. Quechuas 2015 0. 3 MM TM año 3. Corani 2015 0. 08 MM TM año Cerro Verde 1. 1 millones TM año. Ampliación a 2. 4 millones TM año. Arequipa 6 7 4. Santa Ana 2015 Moquegua 0. 2 MM TM año 5. Chapi 2015 0. 3 MM TM año 6. Zafranal 2017 0. 3 MM TM año 7. Cercana 2015 0. 3 MM TM año Matarani Todos los proyectos de mediana minería pueden ser atendidos eficientemente en el Amarradero F; se tiene la capacidad de recepcionar por tren o camión, proyección para construir almacenes con capacidad de 5. 0 MM TM año y un sistema de embarque compartido de 2, 300 tph 5 Tacna

Expansión Amarradero F

Índice: I. Características Generales II. Sistema actual de minerales III. Responsabilidad Social Empresarial IV. Proyectos V. 1. Amarradero F 2. Amarradero E 3. Habilitación de nuevas áreas de almacenamiento 4. Ampliación SMCV II 5. Proyectos Mineros Proyecto Transportadora Salaverry

Ubicación del Proyecto Objetivo Dotar al puerto de Salaverry con la infraestructura especializada para atender las exportaciones de concentrados de mineral provenientes del norte del país, de manera eficiente, segura y con los más exigentes estándares ambientales. Muelle Nro. 1 Terminal Portuario

Proyectos Mineros Zona Norte Muelle Nro. 1 Terminal Portuario

Generalidades del Proyecto • Consorcio: – – Yanacocha (Conga) Trafigura SSP Goldfield 32. 0% 31. 5% 5. 0% • Observadores (potenciales socios): Michiquillay / Milpo / Río Alto • Inversión estimada US$ 52 MM • Capacidad 1. 5 MM TM año

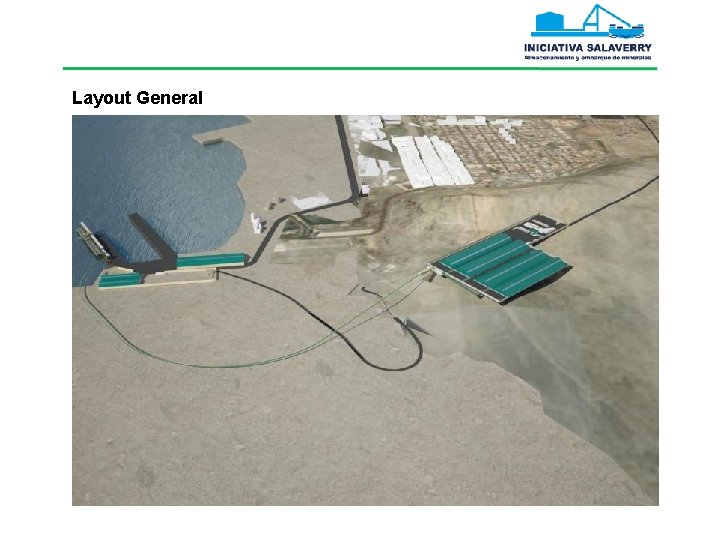

Layout General

Esquema General del Proyecto Almacenes US$ 33 MM Acceso Público (Open Access) Lado Mar US$ 52 MM Shiploader Capacidad sistema embarque: 1. 5 MM TM año Rendimiento: 1, 500 TM-Hr Capacidad almacenes: 480, 000 TM año Faja Tubular

Gracias
