TÉCNICAS DE COLAGEM por Eduardo Fiasco Fórum do Acrílico 2008 Milenium Centro de Convenções 21 de Agosto de 2008

· 25 anos no mercado · Fabricante de Chapas Acrílicas Especiais · Fabricante de Pigmentos para coloração de chapas · Fabricante de Colas Especiais para Acrílicos e Plásticos SINTEGLAS

TIPOS DE COLAS Apresentação das Colas Especiais Sinteglas

Cola Polímero em Solventes ACRÍLICO; S-310 POLIESTIRENO (PS); ABS e SAN Cola viscosa, a base de polímeros em solventes, de secagem mais lenta e de fácil aplicação por diversos métodos. Age atacando a superfície do material ao mesmo tempo que deposita polímero na junta. Confere uma colagem cristalina, uniforme e resistente. Mais utilizada na vedação de peças já coladas e para peças que não foram perfeitamente usinadas. TIPOS DE COLAS

Cola a base de Solventes ACRÍLICO; POLIESTIRENO (PS); POLICARBONATO e P. E. T. G. S-320 Cola fluída, de secagem ultra-rápida e de fácil aplicação por diversos métodos. Age dissolvendo a superfície do material, fundindo as faces a serem coladas. Confere uma colagem cristalina, uniforme e com uma boa resistência. Mais utilizada nas colagens convencionais de peças leves sem exposição a intempéries ou esforços mecânicos. TIPOS DE COLAS

Cola a base de Solventes ACRÍLICO; S-320/G POLIESTIRENO (PS); POLICARBONATO e P. E. T. G. Cola fluída, de secagem rápida e de fácil aplicação por diversos métodos. Age dissolvendo a superfície do material, fundindo as faces a serem coladas. Possui a vantagem de não manchar a superfície do material se derramada em excesso. Confere uma colagem cristalina, uniforme e com uma boa resistência. TIPOS DE COLAS

Cola a base de Solventes ACRÍLICO; S-320/6 POLIESTIRENO (PS) e POLICARBONATO. Cola fluída, de secagem rápida e de fácil aplicação por diversos métodos. Age dissolvendo a superfície do material, fundindo as faces a serem coladas. Indicada para os casos onde ocorre o esbranquiçamento da colagem provocado pela alta umidade relativa do ar. Confere uma colagem cristalina, sem manchas e com uma boa resistência. TIPOS DE COLAS

Cola a base de Monômero + catalisador S-330 ACRÍLICO; POLIESTIRENO (PSAI); ABS; PVC (Rígido); SAN e POLICARBONATO. Cola viscosa, de secagem lenta e preparada com catalisador. Possui elevada resistência mecânica, perfeita estanqueidade e prolongada resistência a intempéries. A firmeza das uniões se assemelha a do próprio acrílico. Confere uma colagem de alta transparência e cristalinidade com uma resistência excepcional. A mais eficaz e resistente cola para os plásticos acrílicos. TIPOS DE COLAS

TÉCNICAS DE COLAGEM Dicas e Processos de Colagem do Acrílico

COLA ACRÍLICO TRANSPARÊNCIA RESISTÊNCIA QUALIDADE DURABILIDADE TÉCNICAS DE APLICAÇÃO CONJUNTO

RESISTÊNCIA CUIDADOS PROCESSOS PRÁTICA JUNTAS PERFEITAS DURABILIDADE CARACTERÍSTICAS

QUALIDADE TEMPO PRÁTICA QUALIDADE

PRECAUÇÕES BÁSICAS Sempre trabalhe em áreas bem ventiladas Proteja a pele do contato direto com as colas Utilize sempre óculos e máscaras de proteção Não Fume ou utilize fontes de ignição próximo ao local Trabalhe com temperatura ambiente entre 20º e 24ºC Lave bem as mãos e o rosto ao término da colagem SEGURANÇA

PREPARAÇÃO DO MATERIAL Tenha sempre em mãos todo material necessário Usinar a área de colagem adequadamente Prefira superfícies retas e planas sem interferências Eliminar tensões internas e imperfeições Não polir partes a serem coladas Retirar o filme de proteção das áreas de colagem PREPARAÇÃO

SERRA BEM AFIADA ROUTER TUPIA FRESA DESEMPENADEIRA RASQUETE LIXAS AQUECER A 80ºC HORAS/ESPESSURA MÍNIMO DE 2 hs ACABAMENTO SUPERFÍCIES PLANAS ALÍVIO DE TENSÕES USINAGEM CUIDADOS NO PREPARO BORDAS IRREGULARES POLIMENTO CORTE A LASER MÁXIMO DE 6 hs TEMPERATURA AMBIENTE ADEQUADA RESFRIAR NO FILME DE PROTEÇÃO MESMO TEMPO CUIDADOS

COLAGEM POR CAPILARIDADE

Arredondar a ponta Capa protetora Agulha Hipodérmica Almotolia MATERIAL

Alinhar as peças • Usinar previamente • Fixar com gabaritos • Sem Falhas ou espaços Aplicar a cola • Ao longo da junta • Aderência inicial: 5 a 10 seg. • Leve pressão durante 20 a 30 seg. • Expulsar bolhas Tempo crítico de aderência • 10 a 30 minutos sob pressão • Usinar somente após 3 hs • Cura total após 24 hs CAPILARIDADE

Falta de Preenchimento • Peças apertadas • Impurezas na cola, no ar e no material • Espaços mal preenchidos Inclinação da Peça • Leve inclinação • Reaplicação da cola • Reposicionamento da peça • Leve pressão DICA

Sobrepor as Peças • Posicionar peças • Fixar com gabaritos • Verificar tamanho das peças Tipo de cola e material • Cola Rápida = Áreas pequenas e Material Opaco • Cola Viscosa = Áreas Maiores e Material Transparente Aderência • Manter pesos sobre a peça • Usinar somente após 3 hs • Cura total após 24 hs LAMINAÇÃO

Alinhar as peças • Posicionar sobre espaçadores • Distância suficiente para penetração • Deixar vão milimétrico Procedimentos • Aplicar cola ao longo da junta • Aguardar 45 a 60 segundos • Remover espaçadores • Leve pressão até aderência Tempo de aderência • 3 a 5 minutos sob leve pressão • Usinar somente após 3 hs • Cura total após 24 hs GRANDES FORMATOS

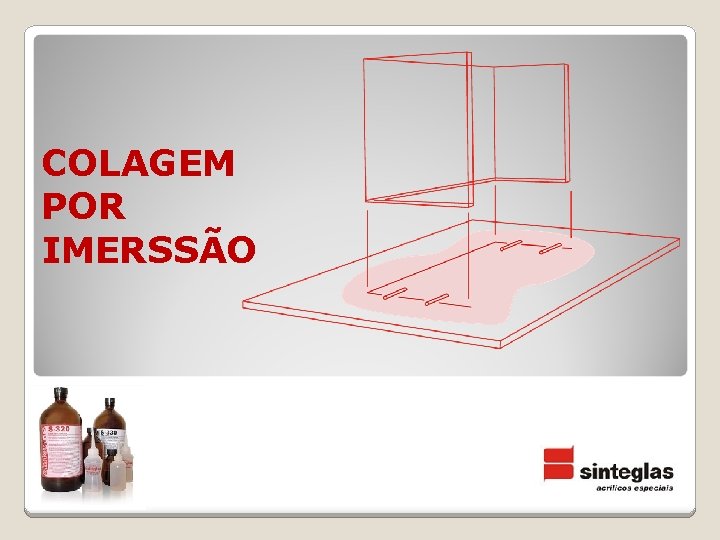

COLAGEM POR IMERSSÃO

Cuidados • Grande área de evaporação • Recipiente adequado e protegido • Proteger material Procedimentos • Utilizar espaçadores • Despejar camada fina de cola • Apoiar bordas da peça • De 30 a 60 segundos em contato • Deixar excesso de cola escorrer • Levar a peça ao local de colagem • Leve pressão de 3 a 5 minutos • Cura total após 24 hs IMERSSÃO

COLAGENS DE ALTA PERFORMANCE Cola poliimerizável com catalisador Resistência – Cristalinidade - Durabilidade

Procedimentos • Utilizar recipientes adequados • Seguir as recomendações de Preparo • Respeitar as medidas • Atenção ao tempo de uso • Armazenamento adequado MATERIAL

Preparo • Superfícies limpas • Proteger as bordas com fitas • Determinar a quantidade de cola • Recomendado: 1 Lt por m 2 • Misture cola+catalisador constantemente por 1 min. • Aguarde as bolhas se dissiparem por 5 minutos LAMINAÇÃO

Aplicação • Derramar a cola no centro do material , deixando 1/3 das bordas livres • Posicionar a segunda peça sobre a cola pressionando lentamente. • A cola deve ser expelida do centro para as bordas • Aplicar pressão uniforme de pesos • Usinar somente após 24 hs LAMINAÇÃO

Preparo e Aplicação 2. 5 mm • Usinar uma das peças em ângulo (aprox. 2. 5 mm) • Fixar em gabaritos mantendo o esquadro • Deixar excesso na base de aprox. 5 mm • Aplicar a cola preparada ao longo de todo o vão • Em espessuras maiores, duas ou mais aplicações entre secagens COLAGEM 90º

Acabamento • Usinar peças após 24 hs • Corte inicial na serra • Tupia para ajuste fino • Polimento para acabamento COLAGEM 90º

Barragem Fitas com adesivo invertido para proteger a área de colagem Usinagem em ângulo (aprox. 3 mm) COLAGEM DE TOPO

SOLUÇÕES NAS COLAGENS por Fabio Fiasco

Problema Causa Solução Certifique-se de Usinar bem as peças Colagem com bolhas Superfícies Irregulares Cheque o esquadro da peça Utilize espaçadores para igualar a área de contato Utilize cola mais viscosa Certifique-se de que as bordas não possuam trincas ou estejam derretidas “Crazing” Micro-Fissuras Tensões Internas no material Elimine as tensões numa estufa Aguarde a cura de 24 hs antes do polimento Ao lixar, utilize lixa dágua Ambiente ventilado para eliminar vapores presos GUIA DE SOLUÇÕES

Problema Causa Solução Substitua o produto Esbranquiçamento na colagem Esbranquiçamento das juntas com o tempo Umidade na cola Rápida Evaporação Peças forçadas durante a colagem Utilize uma cola mais apropriada S-320/6 Certifique-se de usinar bem as peças Não force as peças a se encaixarem GUIA DE SOLUÇÕES

Problema Causa Solução Usinagem irregular Colagem frágil Pouca cola na junta Materiais finos Pré-Polimento GUIA DE SOLUÇÕES

ENGENHARIA DA COLAGEM

ANCORAGEM / FUNDAÇÕES CONCEITOS BÁSICOS

RELAÇÃO DE ESPESSURA X ALTURA ÁREA DE COLAGEM ESTANQUEIDADE TOXICIDADE CONCEITOS BÁSICOS

TUBOS

Compressão Tração CAIXAS

Polimento Desempenadeira Cega ou Lixadeiras Rasquete Manual PROCESSOS
