SIFAT OPTIK LUMINESCENCE DAN LASER KELOMPOK 7 PUJI
- Slides: 19
SIFAT OPTIK : LUMINESCENCE DAN LASER KELOMPOK 7 : PUJI WAHYUNINGSIH 3692 RULIATIMA 3691
LUMINESCENCE DAN FOSFOR DEFINISI Luminescence
JENIS-JENIS LUMINESCENCE Photoluminescence Chatodaluminescence Electroluminescence
Tipe-tipe Photoluminescence Flourescence Phosphorescence
Ada 2 tipe bahan photoluminescence yaitu : 1. Struktur kristal host (Zn. S, Ca. WO 4, Zn 2 Si. O 4, dll) + dopan (logam kation Mn+2, Sn+2, Pb+2, Eu+2) yang bertindak sebagai aktivator. 2. Struktur kristal host (Zn. S, Ca. WO 4, Zn 2 Si. O 4, dll) + dopan (logam kation Mn+2, Sn+2, Pb+2, Eu+2) yang bertindak sebagai sensitizer.
Proses Luminescence pada Material Anorganik (tipe I) Tipe I : aktivator(A) dan Struktur kristal host (H)
Proses Luminescence pada Material Anorganik (tipe II) Tipe II : aktivator(A), Sensitizer (S) dan Struktur kristal host (H)
Skema design lampu fluorescence

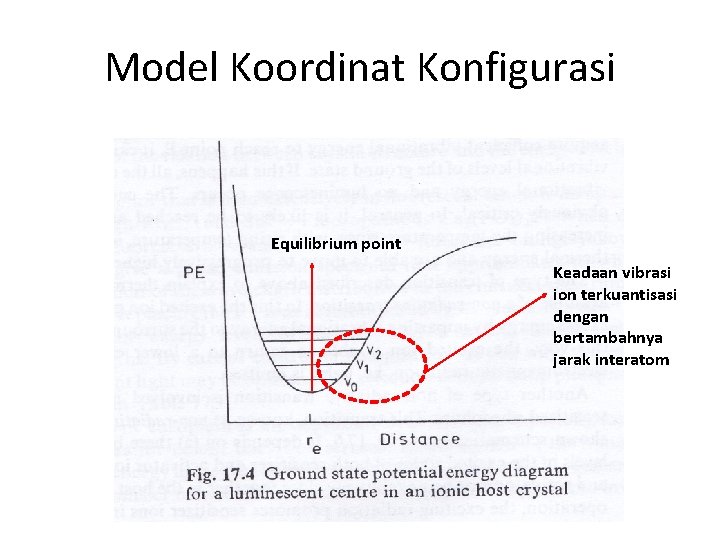

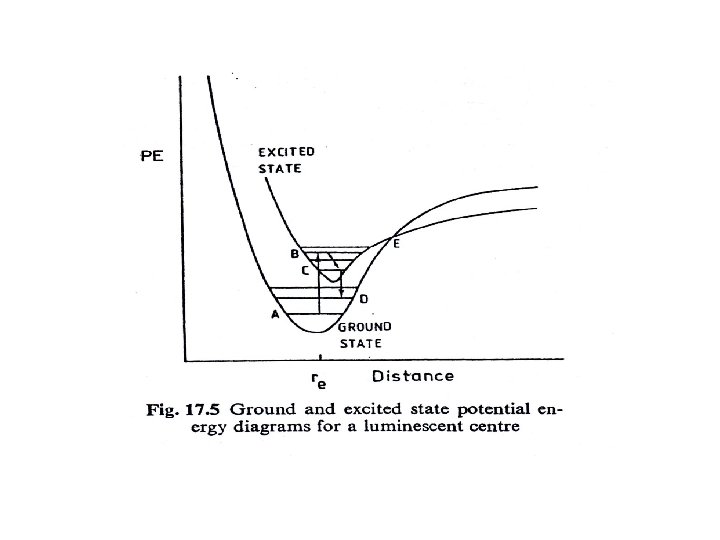

Model Koordinat Konfigurasi Equilibrium point Keadaan vibrasi ion terkuantisasi dengan bertambahnya jarak interatom

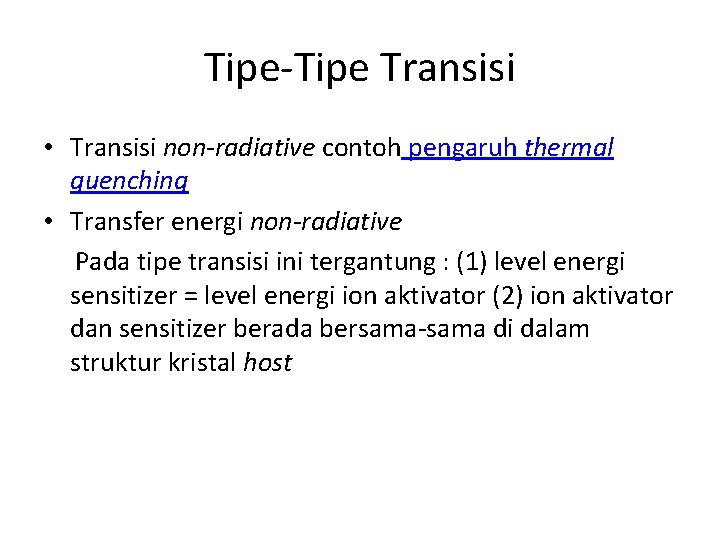

Tipe-Tipe Transisi • Transisi non-radiative contoh pengaruh thermal quenching • Transfer energi non-radiative Pada tipe transisi ini tergantung : (1) level energi sensitizer = level energi ion aktivator (2) ion aktivator dan sensitizer berada bersama-sama di dalam struktur kristal host
Skema Transfer Energi non-radiative
Bahan Phosfor Tabel 1. Beberapa Bahan Lampu Phosfor (diambil dari Burrus, 1972) Phosfor Aktivator Warna Zn 2 Si. O 4 willemite Mn+2 Hijau Y 2 O 3 Eu+2 Merah Ti Biru Casi. O 3 wollastonite Pb, Mn Kuning-jingga (Sr, Zn)3, (PO 4)2, Ca 5 (PO 4)3 (F, Cl) Sn Sb, Mn Jingga Putih Ca. Mg(Si. O 3)2 diopside Fluorapatite
Anti Stokes Phospors Contoh : YF 3, Na. La(WO 4)2 dan α-Na. YF 4. Yb 3+ sbg “Sensitizer” dan Er 3+ sbg “Activator”
LASER ( Light Amplication by Stimulated Emission of Radiation) 1. Stimulated Emission 2. Optical feedback

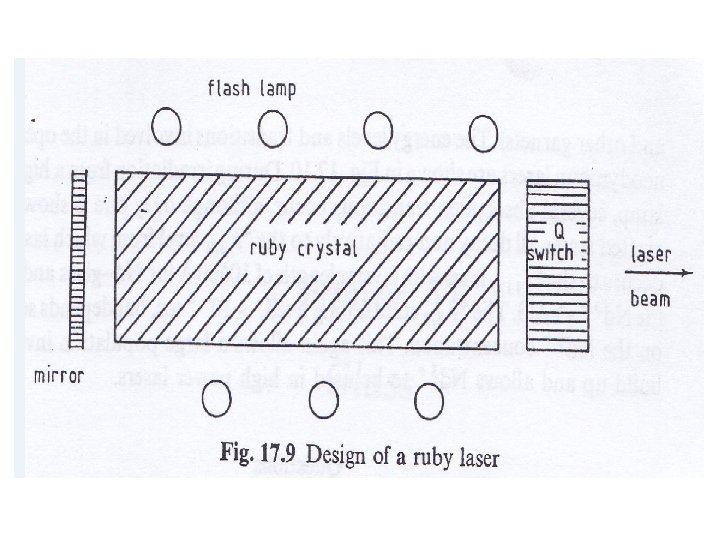

The Ruby Lasers
The Neodymium Lasers

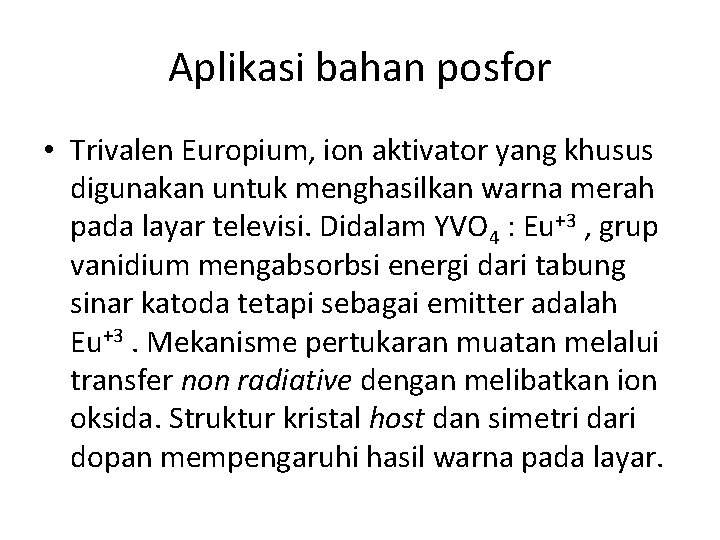

Aplikasi bahan posfor • Trivalen Europium, ion aktivator yang khusus digunakan untuk menghasilkan warna merah pada layar televisi. Didalam YVO 4 : Eu+3 , grup vanidium mengabsorbsi energi dari tabung sinar katoda tetapi sebagai emitter adalah Eu+3. Mekanisme pertukaran muatan melalui transfer non radiative dengan melibatkan ion oksida. Struktur kristal host dan simetri dari dopan mempengaruhi hasil warna pada layar.
