MATERI PEMBELAJARAN Membaca dan Mengidentifikasi Komponen Elektronika SMK
MATERI PEMBELAJARAN Membaca dan Mengidentifikasi Komponen Elektronika SMK NEGERI 3 AMUNTAI 2010/2011 Heru Nuryanto, S. Pd Lanjut
KOMPONEN ELEKTRONIKA Audio-Video SMKN 3 Amuntai Mata Pelajaran : Dasar Kompetensi Kejuruan Standar Kompetensi : Membaca dan Mengidentifikasi Komponen Elektronika Kompetensi Dasar: 1. Membaca dan mengidentifikasi komponen Resistor 2. Membaca dan mengidentifikasi komponen Kapasitor 3. Membaca dan mengidentifikasi komponen Induktor 4. Membaca dan mengidentifikasi komponen Transformer 5. Membaca dan mengidentifikasi komponen Transistor 6. Membaca dan mengidentifikasi komponen Thyristor 7. Membaca dan mengidentifikasi komponen Diode 8. Membaca dan mengidentifikasi Piranti Optik 9. Membaca dan mengidentifikasi komponen MOS, CMOS, FET Kembali
RESISTOR Beranda Resistor Pengertian Macam Nilai Latihan Komponen Elektronika
RESISTOR Beranda Resistor Pengertian Macam Nilai Latihan Pengertian Komponen Elektronika Adalah komponen elektronika berjenis pasif yang mempunyai sifat menghambat tegangan/arus listrik. Satuan nilai dari resistor adalah ohm, biasa disimbolkan Ω bahan pembuat resistor adalah nikelin, carbon film, metal film
RESISTOR Beranda Resistor Pengertian Macam Nilai Latihan Komponen Elektronika Macam Resistor Berdasarkan Nilainya Resistor dibagi menjadi 3, yaitu : 1. Resistor Tetap (Fixed Resistor) 2. Resistor Tidak tetap (Variabel Resistor) 3. Resistor Non Linier Lanjut
RESISTOR 1. Resistor Tetap Beranda Resistor Pengertian Macam Nilai Latihan 2. Resistor Variabel Komponen Elektronika 3. Resistor Non Linier Macam Resistor Berdasarkan Fungsinyanya Resistor dibagi 4 yaitu : 1. Resistor Tetap (Fixed Resistor) 2. Resistor Tidak tetap (Variabel Resistor) 3. Resistor Non Linier Kembali Lanjut
RESISTOR Komponen Elektronika 1. Resistor Tetap (Fixed Resistor) 1. Resistor Tetap Beranda Resistor Pengertian Macam Nilai Latihan 2. Resistor Variabel 3. Resistor Non Linier Adalah Resistor yang nilai hambatannya tidak dapat berubah, jadi selalu tetap (konstan). Berfungsi sebagai pembagi tegangan, mengatur atau membatasi arus pada suatu rangkaian Kembali Lanjut
RESISTOR Komponen Elektronika 1. Resistor Tetap (Fixed Resistor) 1. Resistor Tetap Beranda Resistor 2. Resistor Variabel 3. Resistor Non Linier Pengertian Macam Nilai Latihan Kembali Lanjut
RESISTOR Komponen Elektronika 2. Resistor Tidak Tetap (Resistor Variabel) 1. Resistor Tetap Beranda Resistor Pengertian Macam Nilai Latihan 2. Resistor Variabel 3. Resistor Non Linier Adalah Resistor yang nilai hambatannya dapat berubah-ubah dengan jalan menggeser atau memutar toggle pada resistor tersebut. Biasanya digunakan untuk mengatur volume, bass, treble, pembagi tegangan, arus Kembali Lanjut
RESISTOR Komponen Elektronika 2. Resistor Tidak Tetap (Resistor Variabel) 1. Resistor Tetap Beranda Resistor 2. Resistor Variabel 3. Resistor Non Linier Pengertian Macam Nilai Latihan Kembali Lanjut

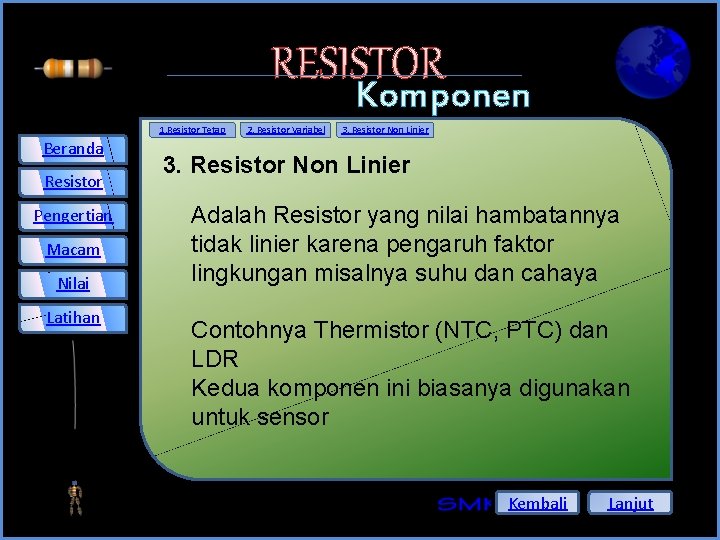

RESISTOR Komponen Elektronika 3. Resistor Non Linier 1. Resistor Tetap Beranda Resistor Pengertian Macam Nilai Latihan 2. Resistor Variabel 3. Resistor Non Linier Adalah Resistor yang nilai hambatannya tidak linier karena pengaruh faktor lingkungan misalnya suhu dan cahaya Contohnya Thermistor (NTC, PTC) dan LDR Kedua komponen ini biasanya digunakan untuk sensor Kembali Lanjut

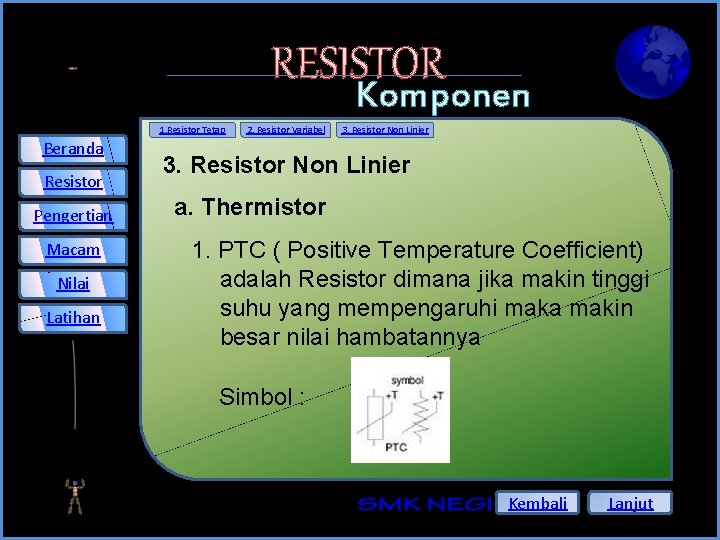

RESISTOR Komponen Elektronika 3. Resistor Non Linier 1. Resistor Tetap Beranda Resistor Pengertian Macam Nilai Latihan 2. Resistor Variabel 3. Resistor Non Linier a. Thermistor 1. PTC ( Positive Temperature Coefficient) adalah Resistor dimana jika makin tinggi suhu yang mempengaruhi maka makin besar nilai hambatannya Simbol : Kembali Lanjut
RESISTOR Komponen Elektronika 3. Resistor Non Linier 1. Resistor Tetap Beranda Resistor Pengertian Macam 2. Resistor Variabel 3. Resistor Non Linier a. Thermistor 1. PTC ( Positive Temperature Coefficient) Nilai Latihan Kembali Lanjut
RESISTOR Komponen Elektronika 3. Resistor Non Linier 1. Resistor Tetap Beranda Resistor Pengertian Macam Nilai Latihan 2. Resistor Variabel 3. Resistor Non Linier a. Thermistor 2. NTC ( Negative Temperature Coefficient) adalah Resistor dimana jika makin tinggi suhu yang mempengaruhi maka makin kecil nilai hambatannya Simbol : Kembali Lanjut
RESISTOR Komponen Elektronika 3. Resistor Non Linier 1. Resistor Tetap Beranda Resistor Pengertian Macam Nilai 2. Resistor Variabel 3. Resistor Non Linier a. Thermistor 2. NTC ( Negative Temperature Coefficient) Latihan Kembali Lanjut

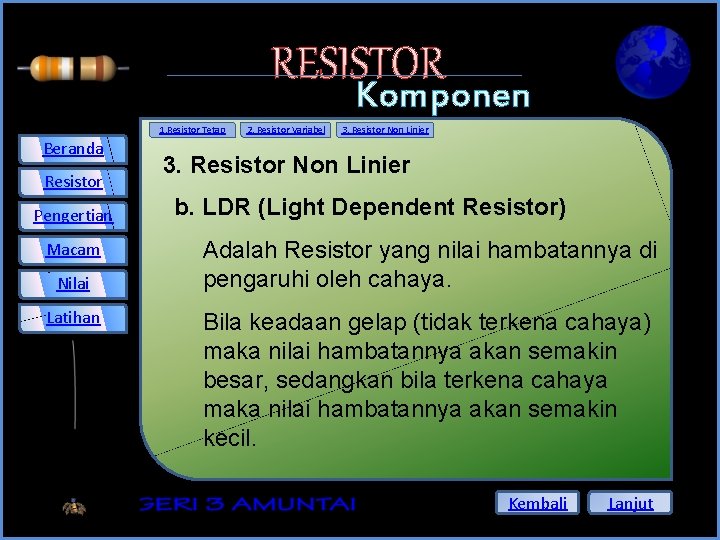

RESISTOR Komponen Elektronika 3. Resistor Non Linier 1. Resistor Tetap Beranda Resistor Pengertian Macam Nilai Latihan 2. Resistor Variabel 3. Resistor Non Linier b. LDR (Light Dependent Resistor) Adalah Resistor yang nilai hambatannya di pengaruhi oleh cahaya. Bila keadaan gelap (tidak terkena cahaya) maka nilai hambatannya akan semakin besar, sedangkan bila terkena cahaya maka nilai hambatannya akan semakin kecil. Kembali Lanjut
RESISTOR Komponen Elektronika 3. Resistor Non Linier 1. Resistor Tetap Beranda Resistor Pengertian 2. Resistor Variabel 3. Resistor Non Linier b. LDR (Light Dependent Resistor) Macam Nilai Latihan Kembali
RESISTOR Beranda Resistor Pengertian Macam Nilai Latihan Komponen Nilai Resistor Elektronika Nilai hambatan resistor pada dasarnya sudah tercantum pada badan resistor tersebut, ada yang menggunakan kode ada yang langsung tercantum nilai hambatannya 1. Resistor tetap → ditentukan dari gelang warna dan ada yang langsung tertera pada resistor 2. Variabel resistor → tertera di badan resistor berupa nilai maximum 3. Resistor non linier → sebagian tertera pada badan resistor sebagian tidak ada. Berupa kode yang menentukan nilai range hambatan Lanjut
RESISTOR Beranda Resistor Komponen Mengidentifikasi nilai Elektronika resistor tetap dengan kode warna Pengertian Macam Nilai Latihan Kembali Lanjut
RESISTOR Beranda Resistor Pengertian Macam Nilai Latihan Komponen Perhatikanlah gambar berikut : Elektronika Ini adalah cara bagaimana Menentukan urutan gelang Warna dan nilainya Gelang pertama dimulai dari ujung resistor yang jarak antara gelang pertama dan kedua tidak jauh Kembali Lanjut
RESISTOR Beranda Komponen Elektronika Menentukan urutan gelang warna Resistor Pengertian Gelang kelima menunjukkan toleransi Macam Nilai Latihan Gelang pertama, kedua dan ketiga menunjukkan angka Gelang keempat menunjukkan perkalian Apabila gelang kelima tanpa warna maka nilai toleransi resistor adalah ± 20% Gelang keenam menunjukkan koefisien suhu Kembali Lanjut
RESISTOR Beranda Komponen Elektronika Contoh : Resistor Pengertian 2 Macam Nilai Latihan 4 1 5 3 Gelang warna 1 2 3 Nilai 3 3 9 x 1 ± 1 % Jadi nilai resistor 4 5 = 339 Ω ± 1% Nilai R sebenarnya = R min ― R max = 339 - (339. 0, 01) ― 339 + (399. 0, 01) = 339 - 3, 39 ― 339 + 3, 39 = 335, 61 Ω ― 342, 39 Ω Kembali Lanjut
RESISTOR Beranda Komponen Elektronika Konversi satuan : Resistor Pengertian Macam Nilai Latihan 1 Ohm = 1 Ω 1 K Ohm = 1 K Ω 1 M Ohm = 1 M Ω 1 K Ω = 1. 000 Ω 1 M Ω = 1. 000 K Ω 1 M Ω = 1. 000 Ω (M = Mega (106); K = Kilo (103)) Kembali
RESISTOR Beranda Resistor Pengertian Macam Nilai Latihan Komponen Elektronika Pilih dengan meng-klik jawaban yang kamu anggap paling benar ! 1. Berapakah nilai resistor ini a. 3, 65Ω ± 20% b. 3, 65Ω ± 10% c. 36, 5Ω ± 20% 2. Kode warna: Merah Ungu Coklat emas, berapa nilainya? a. 2, 7Ω ± 5% b. 270Ω ± 10% c. 270Ω ± 5% 3. Nilai resistor adalah 790 Ω + 10%. Apa kode warnanya? a. Ungu, putih, hitam, emas c. Ungu, putih, hitam, coklat b. Ungu, putih, hitam, perak 4. Nilai sebenarnya dari resistor 4, 7 KΩ +5% adalah? a. 4935 -4465 Ω b. 4935 -4456 Ω c. 4953 -4465 Ω 5. Kode warna: Hijau, Biru, Hitam, Jingga, Perak. Berapa nilai resistor sebenarnya? a. 504 -616 KΩ b. 504 -610 KΩ c. 506 -616 KΩ

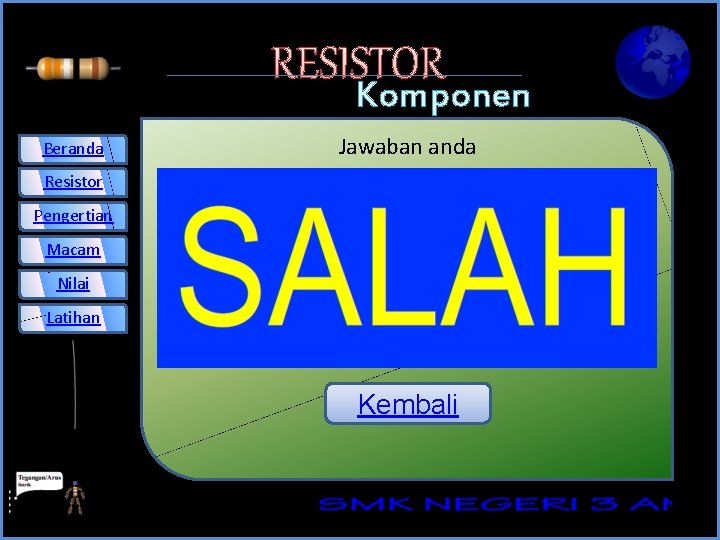

RESISTOR Beranda Komponen Elektronika Jawaban anda Resistor Pengertian Macam Nilai Latihan Kembali
RESISTOR Beranda Komponen Elektronika Jawaban anda Resistor Pengertian Macam Nilai Latihan Kembali
KAPASITOR MAAF UNTUK SEMENTARA BELUM ADA Kembali
INDUKTOR MAAF UNTUK SEMENTARA BELUM ADA Kembali
MAAF UNTUK SEMENTARA BELUM ADA Kembali
TRANSISTOR MAAF UNTUK SEMENTARA BELUM ADA Kembali
MAAF UNTUK SEMENTARA BELUM ADA Kembali
DIODE MAAF UNTUK SEMENTARA BELUM ADA Kembali
PIRANTI OPTIK MAAF UNTUK SEMENTARA BELUM ADA Kembali
MOS, CMOS, FET MAAF UNTUK SEMENTARA BELUM ADA Kembali
