Seminario Técnico MDS Direct / VDS 2013

MDS/VDS Departamento Técnico Sistema MDS Direct - VDS

MDS/VDS MDS Direct - VDS Departamento Técnico Características Principales CONFIGURACIÓN DE LA ENTRADA GENERAL MDS DIRECT Entrada General basada en el Sistema MDS Direct El sistema "MDS Direct" permite que varias placas MDS estén conectadas sin necesidad de utilizar la Unidad Central. ü"MDS Direct" emplea un módulo Digitalizador 7460 en cada placa. üEl módulo Digitalizador permite establecer comunicación entre las diferentes placas "MDS Direct". üEs posible utilizar placas de pulsadores utilizando los "módulos de pulsadores Skyline" (este tipo de placa MDS con pulsadores se denomina “MDS City”). üSistema SIN conserjería: hasta 9 accesos entre audio y/o vídeo. üSistema CON conserjería: hasta 5 accesos, considerando las placas audio y/o vídeo y 1 conserjería. üEn placas MDS Direct con teclado, es posible utilizar un código para control de acceso (apertura de la puerta). 3

MDS/VDS Arquitectura General del Sistema MDS-VDS Departamento Técnico AUDIO/ Instalación MDS City - VDS. Chalets. Chalet 1 Chalet 2 Chalet 3 Chalet 4 Entrada General CHALET 1 BUS VDS CHALET 2 BUS VDS CHALET 3 BUS VDS CHALET 4 BUS VDS 12 Vdc 18 Vdc 2409 Decoder MDS-VDS Placa VDS 2409 18 Vdc Placa VDS 2409 BUS MDS ENTRADA GENERAL 4

MDS/VDS Arquitectura General del Sistema MDS-VDS Departamento Técnico AUDIO/ Instalación MDS DIRECT - VDS Bloque 1 Bloque 2 Entrada General BUS VDS Acceso 1 BLOQUE 2 Acceso 2 BUS DECODERS BUS PLACAS BUS MDS Conserjería Acceso 1 Acceso 2 Acceso 3 ENTRADA GENERAL Acceso 4 5

MDS/VDS Arquitectura General del Sistema MDS-VDS Departamento Técnico VIDEO/ Instalación MDS DIRECT - VDS Bloque 2 Bloque 1 Entrada General BUS VDS 2443 Cambiador de Vídeo BUS VDS COAXIAL Acceso 1 BLOQUE 2 COAXIAL Acceso 2 BUS DECODERS BUS MDS COAXIAL BUS PLACAS Conserjería Acceso 1 Acceso 2 Acceso 3 ENTRADA GENERAL Acceso 4 6

MDS/VDS Troncal del Sistema MDS-VDS Departamento Técnico Cableado del Sistema MDS-VDS Direct BUS PLACAS: Conexión entre placas. Audio: 4 hilos + Par trenzado apantallado (PTA). - 2 para alimentación de audio: +/- 12 Vdc. - 2 para Audio: 2 (bajada) & 6 (subida). Cableado BUS Vídeo: Vídeo 7 hilos + Par trenzado apantallado (PTA) + COAX. BLOQUE VDS BUS VDS - 2 para alimentación de audio: +/- 12 Vdc. - 2 para Audio: 2 (bajada) & 6 (subida). - 2 para alimentación vídeo: +/- 18 Vdc. - 1 para activación telecámara: CT. - COAXIAL BUS DECODERS [MDS+COAX] Enlaces *EG con *BI Audio: 4 hilos + Par trenzado apantallado (PTA). Vídeo: Vídeo 4 hilos + Par trenzado apantallado (PTA). + COAX. - 2 para alimentación audio: +/- 12 Vdc. Acceso 1 2443 Cambiador de Vídeo BUS DECODERS - 2 para Audio: 2 (bajada) & 6 (subida). - COAX. BLOQUE 1 BUS MDS COAXIAL - 2 para alimentación audio + vídeo: +/- 18 Vdc. - 1 para Audio + Datos. - COAX. Conserjería Acceso 2 Acceso 3 - 2 para alimentación audio: +/- 18 Vdc. - 1 para Audio + Datos. Vídeo: Vídeo 3 hilos + COAX. Bus VDS + COAXIAL BUS PLACAS Acceso 1 VDS: Conexión Bloque VDS y Unidad Central Audio: 3 hilos. Bus VDS CABLEADO DE PLANTA: Bus VDS + COAXIAL Acceso 4 ENTRADA GENERAL MDS DIRECT *EG: Entradas Generales MDS *BI: Bloques interiores VDS 7

MDS/VDS Componentes del Sistema MDS-VDS Departamento Técnico DECODER MDS-VDS Programación (1). Modo RANGO MDS Direct 1) Busque la opción "deco" en el menú de programación pulsando repetidamente el botón "P ". . 2) Escoja la opción "deco" pulsando el botón "S". El Decoder MDS-VDS requiere una programación sencilla que se lleva a cabo desde el Módulo Digitalizador ubicado dentro de la placa MDS Direct. 3) Vista frontal del módulo Digitalizador 7460. Display de 4 dígitos Botón "P" Botón "S" Vista trasera del módulo Digitalizador 7460. NOTA: La Placa MDS Direct se debe programar como una Entrada General. Consulte el manual del usuario del Digitalizador 7460 para saber cómo realizar esta configuración específica. 8

MDS/VDS Componentes del Sistema MDS-VDS Departamento Técnico DECODER MDS-VDS Programación (2). Modo 8 SALIDAS MDS Direct 1) Busque la opción "deco" en el menú de programación pulsando repetidamente el botón "P". . 2) Escoja la opción "deco" pulsando el botón "S". El Decoder MDS-VDS requiere una programación sencilla que se lleva a cabo desde el Módulo Digitalizador ubicado dentro de la placa MDS Direct. 3) Vista frontal del módulo Digitalizador 7460. Display de 4 dígitos Botón "P" Botón "S" Vista trasera del módulo Digitalizador 7460. NOTA: La Placa MDS Direct se debe programar como una Entrada General. Consulte el manual del usuario del Digitalizador 7460 para saber cómo realizar esta configuración específica. 9

MDS/VDS Componentes del Sistema MDS Direct-VDS Departamento Técnico MDS DIRECT. CENTRAL DE CONSERJERÍA EN LA ENTRADA GENERAL Cableado PARÁMETROS Principales • Número de la Unidad de Conserjería • No se puede configurar. Fijada en el número 0. • Solamente puede existir en el sistema 1 Conserjería MDS Direct. • Tipo de Conserjería Corresponde al tipo de “Entrada General”. • Modo de Funcionamiento El modo de funcionamiento de la central de conserjería se ajusta con el teclado de la conserjería: § Modo Día. § Modo Mixto. § Modo Noche. Ref 2532. Conserjería MDS Direct. 10

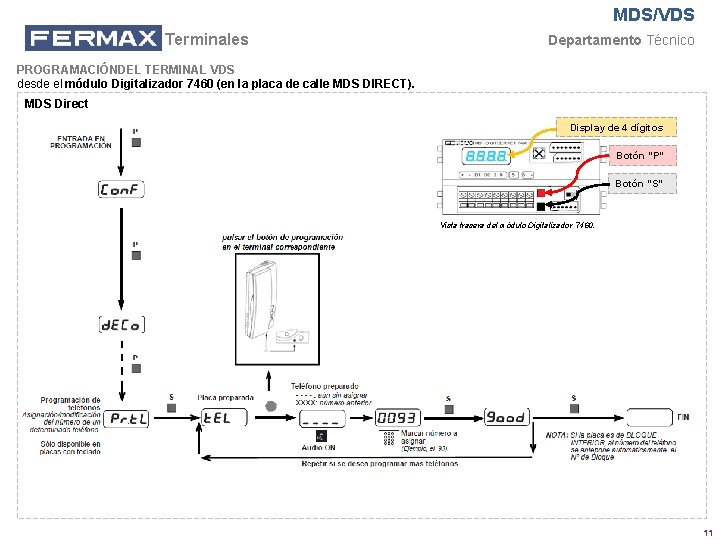

MDS/VDS Terminales Departamento Técnico PROGRAMACIÓNDEL TERMINAL VDS desde el módulo Digitalizador 7460 (en la placa de calle MDS DIRECT). MDS Direct Display de 4 dígitos Botón "P" Botón "S" Vista trasera del módulo Digitalizador 7460. 11

MDS/VDS Departamento Técnico Cálculo de Presupuesto so! ema! a p r e st Instalaciones de Audio ¡Prim o del Si ñ e ¡Dis Presupuestar: Entradas Generales MDS Direct Entradas de Bloque VDS Troncal Alimentación - Placas MDS Direct - Placas Directorio S 5 - Caja Superficie o Empotrar - Juego de Separadores - Conserjería MDS Direct (si fuera necesario) - Abrepuertas o Relé. - Alimentación 12 Vdc - Placas VDS - Caja de Superficie o Empotrar - Abrepuertas o Relé. - Alimentación 18 Vdc - 1 Decoder MDS-VDS por Bloque interior - Teléfonos - (Placas + Decoders) / 10 = N. º de fuentes de 12 Vdc/2 A - Teléfonos / 80 = N. º de fuentes de 18 Vdc/3, 5 A Instalaciones de Vídeo Presupuestar: - Placas MDS Direct - Placas Directorio S 7 - Caja de Superficie o Empotrar - Juego de Separadores - Cambiador MDS Direct - Conserjería MDS Direct (si fuera necesario) - Abrepuertas o Relé. - Alimentación 12 Vdc - Alimentación 18 Vdc - Placas VDS - Caja de Superficie o Empotrar - Cambiadores de vídeo VDS - Abrepuertas o Relé - Alimentación 18 Vdc - 1 Decoder MDS-VDS por Bloque interior - 1 distribuidor de vídeo por bloque interior - Distribuidores de vídeo (2/4 salidas) - Monitores - Conectores de monitor - (Placas + Decoders) / 10 = N. º de fuentes de 12 Vdc/2 A - Monitores / 40 = N. º de fuentes de 18 Vdc/3, 5 A 12

MDS/VDS Departamento Técnico Presupuestos Ejemplo – 3 Entradas Generales Audio MDS Direct a 3 Bloques Interiores con 2 placas Audio VDS Cityline a 40 teléfonos en cada una. Ejemplo – 3 Entradas Generales Vídeo + Conserjería MDS Direct a 2 Bloques Interiores con 1 Placa Vídeo VDS Direct a 90 monitores en color en cada una. Entradas Generales MDS DIRECT 3 x 7287 – Placa Vídeo City. Line S 6 MDS Direct 3 x 7318 – Placa Directorio City. Line S 6 6 x 8856 – Caja de empotrar S 6 3 x 8829 – Juego de Separadores 1 x 2532 – Central de Conserjería MDS Direct 2 x 2443 – Cambiador 1 acceso MDS Direct 3 x 3070 – Abrepuertas 12 Vdc 1 x 4813 – Alimentación 12 Vdc 1 x 4830 – Alimentación 18 Vdc Entradas Generales MDS DIRECT 3 x 7286 – Placa Audio City. Line S 6 MDS Direct 3 x 7318 – Placa Directorio City. Line S 6 6 x 8856 – Caja empotrar S 6 3 x 8829 – Juego de Separadores 3 x 3070 – Abrepuertas 12 Vdc 1 x 4813 – Alimentación 12 Vdc 1 Bloque interior VDS Accesos 2 x 7308 – Placa Audio City. Line S 5 VDS Direct 2 x 7309 – Placa Directorio City. Line S 5 4 x 8855 – Caja empotrar S 5 2 x 8829 – Juego de Separadores 2 x 3071 – Abrepuertas 12 Vac 1 x 4830 – Alimentación 18 Vdc 3, 5 A. 2 x 4800 – Alimentación 12 Vac 1, 5 A. 1 x 2409 – Decoder MDS-VDS Troncal 40 x 3390 – Teléfono LOFT Basic VDS x 3 Accesos 1 x 7305 – Placa Vídeo City. Line S 5 VDS Direct 1 x 8613 – Placa Directorio City. Line S 5 2 x 8855 – Caja empotrar S 5 1 x 8829 – Juego de Separadores 1 x 2450 – Cambiador VDS 1 x 3071 – Abrepuertas 12 Vac 3 x 4830 – Alimentación 18 Vdc 3, 5 A. 1 x 4800 – Alimentación 12 Vac 1, 5 A 1 x 2409 – Decoder MDS-VDS 1 x 2448 – Distribuidor de vídeo 2 salidas Troncal 90 x 3305 – Monitor VDS Loft en color 90 x 3314 – Conector VDS Loft 45 x 2448 – Distribuidor de vídeo 2 salidas x 2 13

MDS/VDS Departamento Técnico Presupuestos Ejemplo – 3 Entradas Generales Vídeo + Conserjería MDS Direct a 120 Chalets con 1 Placa Vídeo VDS Cityline (1 botón) a 1 monitor en COLOR en cada una. Entradas Generales MDS DIRECT 3 x 7406 – Módulo vídeo analógico Sky. Line 3 x 7460 – Módulo Digitalizador Sky. Line MDS Direct 3 x 7439 – Módulo Teclado Sky. Line MDS Direct 4 x 7445 – Módulo W Tarjetero Sky. Line 2 x 7444 – Módulo V Tarjetero Sky. Line 6 x 7335 – Marco Sky. Line 5 V (S 6) 6 x 8856 – Caja empotrar S 6 3 x 8829 – Juego de Separadores 1 x 2532 – Central de Conserjería MDS Direct 2 x 2443 – Cambiador 1 acceso MDS Direct 3 x 3070 – Abrepuertas 12 Vdc 1 x 4813 – Alimentación 12 Vdc 1 x 4830 – Alimentación 18 Vdc Entradas Generales MDS DIRECT 3 x 7287 – Placa Vídeo City. Line S 6 MDS Direct 3 x 7318 – Placa Directorio City. Line S 6 6 x 8856 – Caja empotrar S 6 3 x 8829 – Juego de Separadores 1 x 2532 – Central Conserjería MDS Direct 2 x 2443 – Cambiador 1 acceso MDS Direct 3 x 3070 – Abrepuertas 12 Vdc 1 x 4813 – Alimentación 12 Vdc 1 x 4830 – Alimentación 18 Vdc 1 Bloque interior VDS 1 Chalet VDS 1 x 70707 – Placa Vídeo 1 botón City. Line S 1 VDS 1 x 8851 – Caja empotrar S 1 1 x 2450 – Cambiador VDS. 1 x 2409 – Decoder MDS-VDS 1 x 2448 – Distribuidor de vídeo 2 salidas 1 x 6550 – Monitor 7’’ VDS Smile Basic 1 x 6548 – Conector monitor 7’’ Smile 1 x 3071 – Abrepuertas 12 Vac 1 x 4812 – Alimentación 18 Vdc 1 x 4800 – Alimentación 12 Vac Ejemplo – 3 Entradas Generales Vídeo + Conserjería MDS Direct a 3 Bloques Interiores con 2 Placas Audio VDS Skyline a 40 monitores en cada una. x 120 Accesos 2 x 7415 – Módulo Audio Sky. Line VDS 2 x 7439 – Módulo Teclado Sky. Line VDS Direct 4 x 7445 – Módulo Tarjetero Sky. Line 4 x 7334 – Marco Sky. Line 4 V (S 5) 4 x 8855 – Caja empotrar S 5 2 x 8829 – Juego de Separadores 2 x 3071 – Abrepuertas 12 Vac 1 x 4830 – Alimentación 18 Vdc 3, 5 A. 2 x 4800 – Alimentación 12 Vac 1, 5 A. 1 x 2409 – Decoder MDS-VDS 1 x 2448 – Distribuidor de vídeo 2 salidas Troncal 40 x 5606 – Monitor VDS i. LOFT Pure 20 x 2448 – Distribuidor de vídeo 2 salidas x 3 14
