PRODUO DE ENERGIA PLANEJAMENTO COORDENAO E OPERAO Sistema

PRODUÇÃO DE ENERGIA PLANEJAMENTO, COORDENAÇÃO E OPERAÇÃO

Sistema Interligado Nacional 9

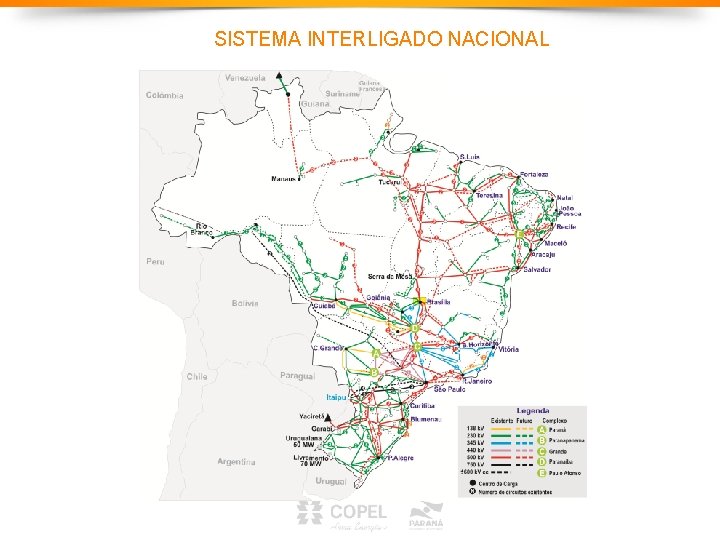

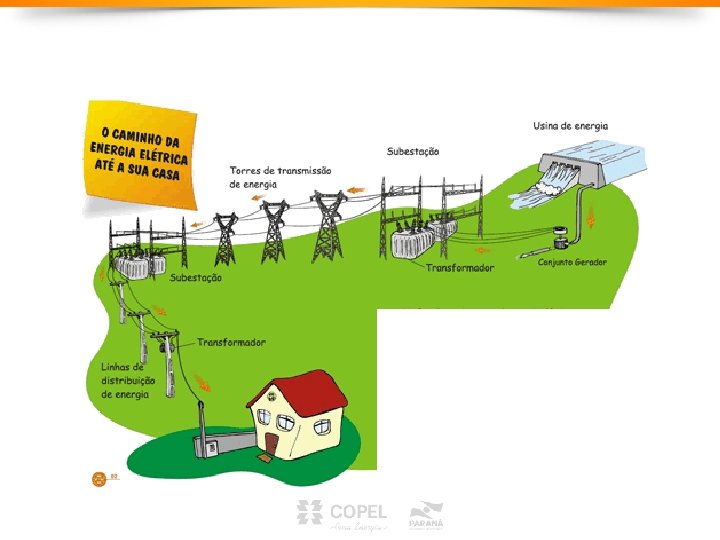

SISTEMA INTERLIGADO NACIONAL

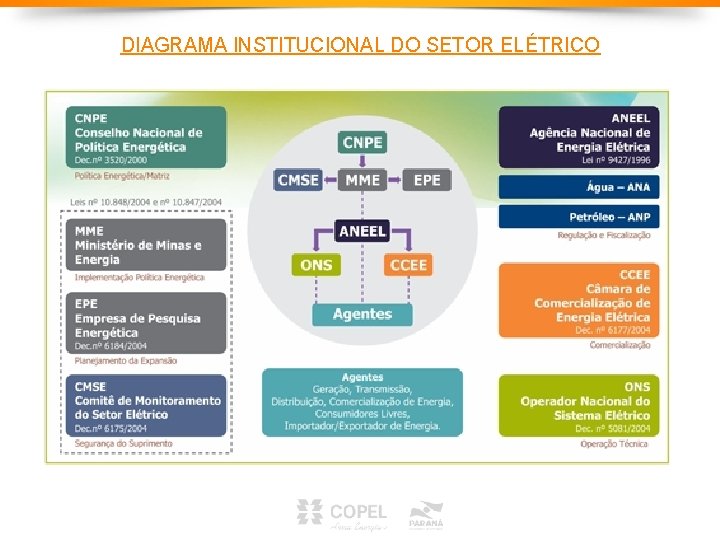

DIAGRAMA INSTITUCIONAL DO SETOR ELÉTRICO

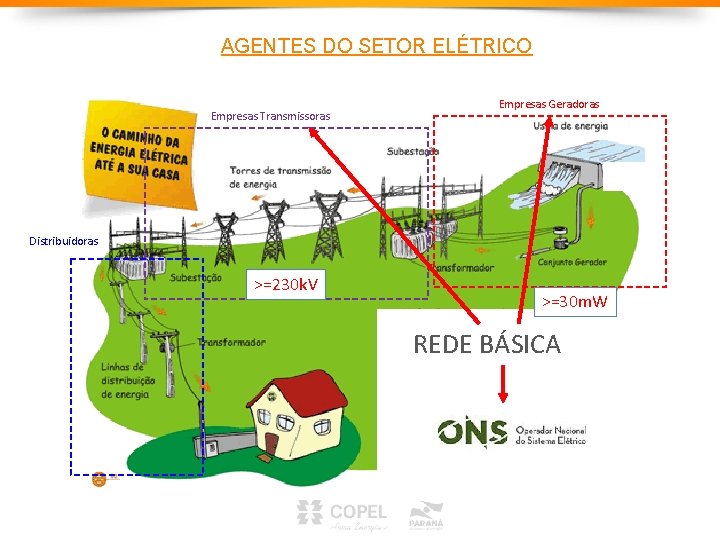

AGENTES DO SETOR ELÉTRICO Empresas Transmissoras Empresas Geradoras Distribuidoras >=230 k. V >=30 m. W REDE BÁSICA

MATRIZ ENERGÉTICA 14

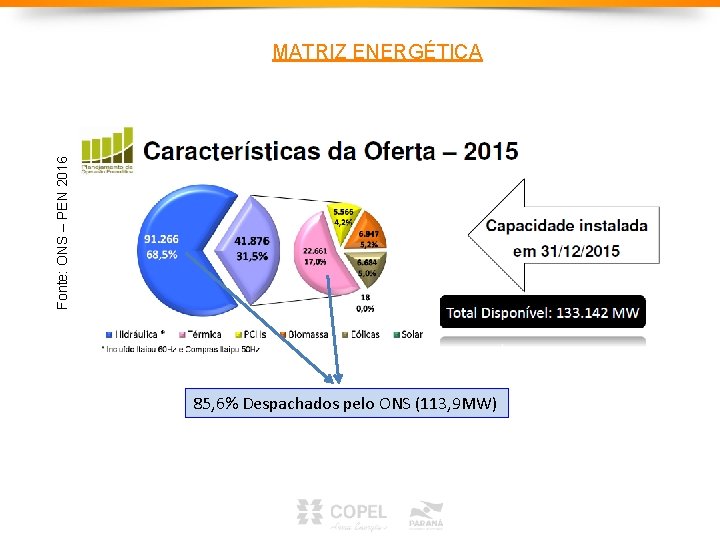

Fonte: ONS – PEN 2016 MATRIZ ENERGÉTICA 85, 6% Despachados pelo ONS (113, 9 MW)

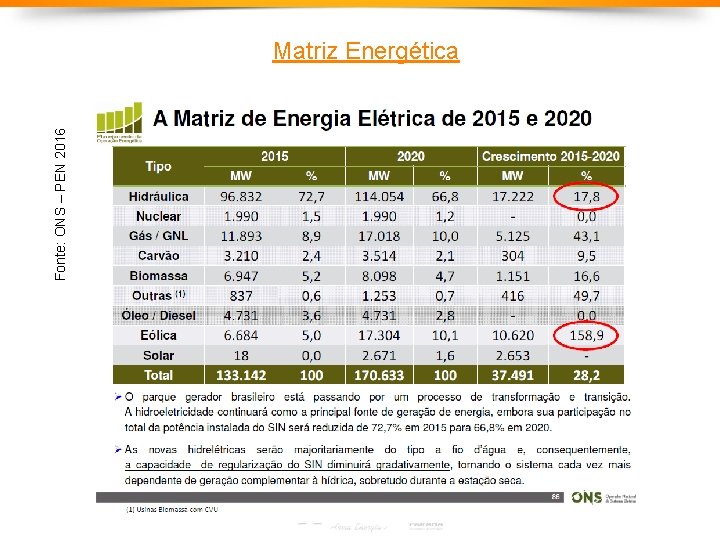

Fonte: ONS – PEN 2016 Matriz Energética 16

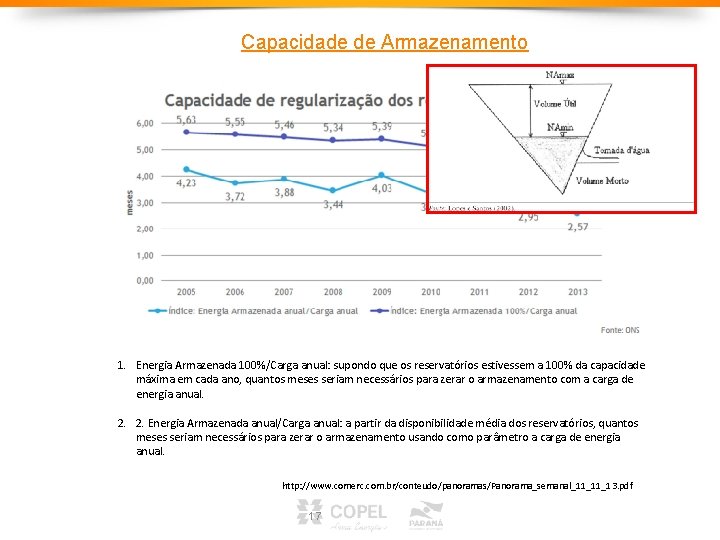

Capacidade de Armazenamento 1. Energia Armazenada 100%/Carga anual: supondo que os reservatórios estivessem a 100% da capacidade máxima em cada ano, quantos meses seriam necessários para zerar o armazenamento com a carga de energia anual. 2. 2. Energia Armazenada anual/Carga anual: a partir da disponibilidade média dos reservatórios, quantos meses seriam necessários para zerar o armazenamento usando como parâmetro a carga de energia anual. http: //www. comerc. com. br/conteudo/panoramas/Panorama_semanal_11_11_13. pdf 17

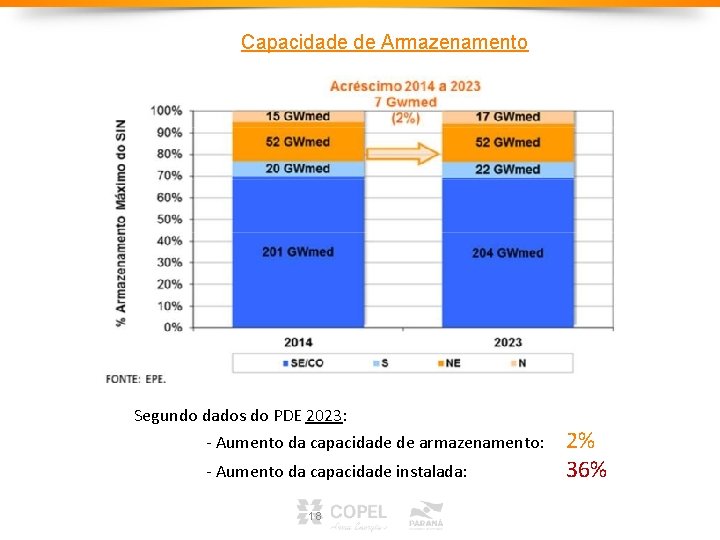

Capacidade de Armazenamento Segundo dados do PDE 2023: - Aumento da capacidade de armazenamento: - Aumento da capacidade instalada: 18 2% 36%

OPERAÇÃO – DILEMA + = CARGA 19

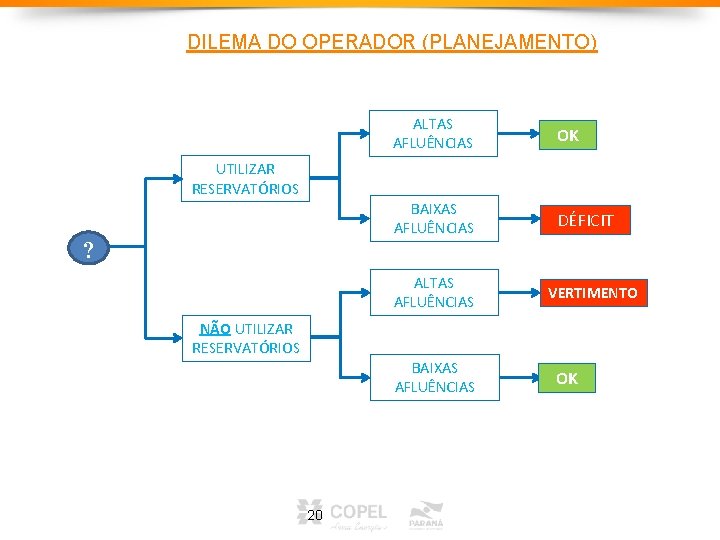

DILEMA DO OPERADOR (PLANEJAMENTO) ALTAS AFLUÊNCIAS OK BAIXAS AFLUÊNCIAS DÉFICIT UTILIZAR RESERVATÓRIOS ? ALTAS AFLUÊNCIAS VERTIMENTO NÃO UTILIZAR RESERVATÓRIOS BAIXAS AFLUÊNCIAS 20 OK

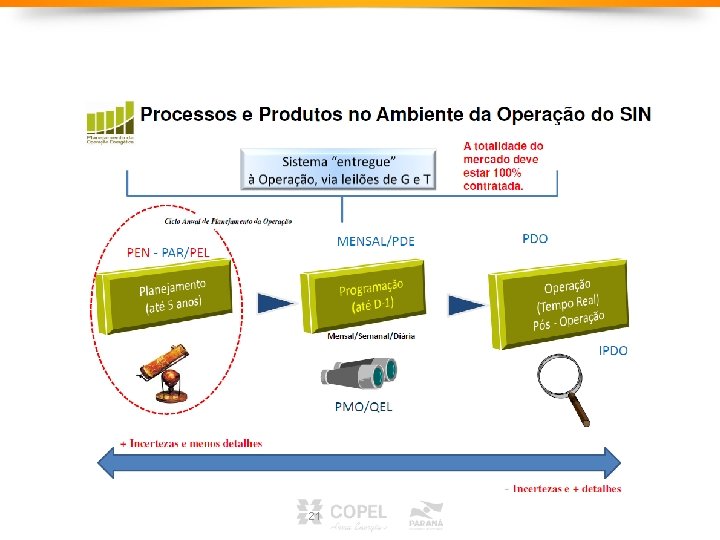

21

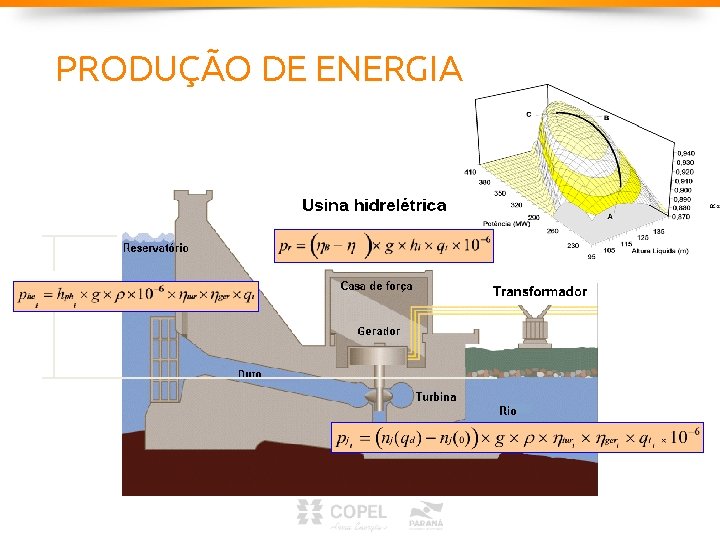

PRODUÇÃO DE ENERGIA

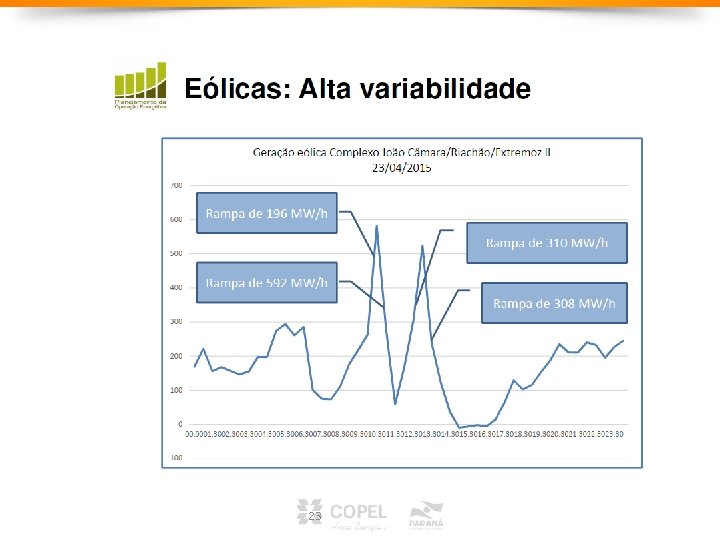

23

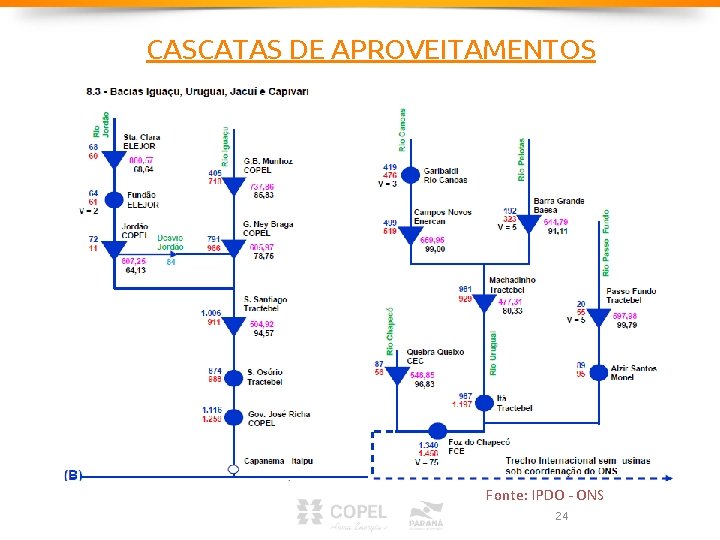

CASCATAS DE APROVEITAMENTOS Fonte: IPDO - ONS 24

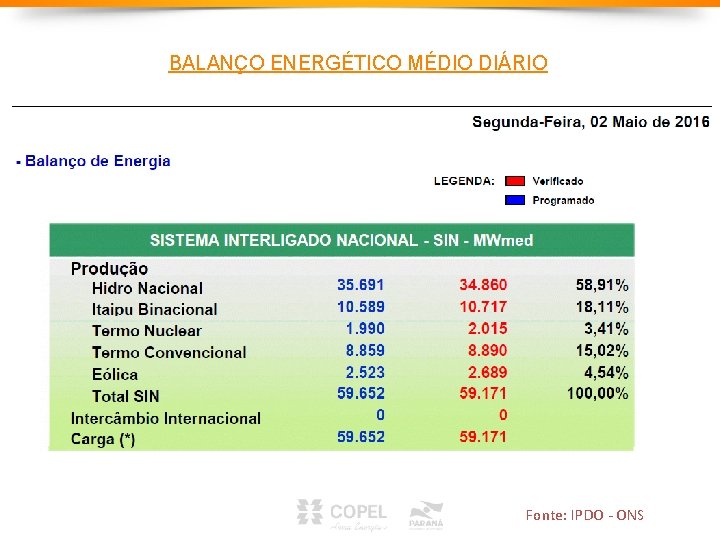

BALANÇO ENERGÉTICO MÉDIO DIÁRIO Fonte: IPDO - ONS

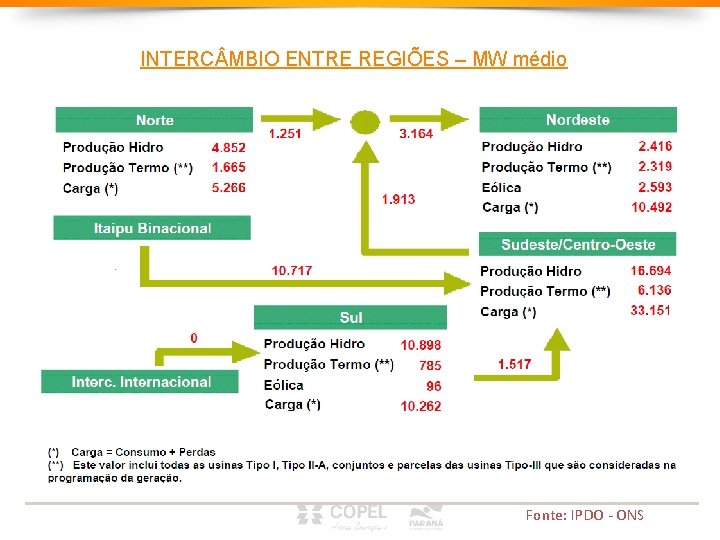

INTERC MBIO ENTRE REGIÕES – MW médio Fonte: IPDO - ONS

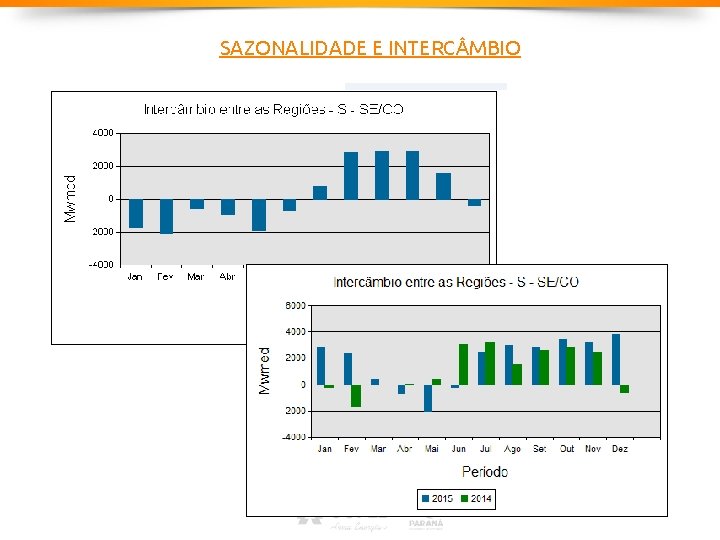

SAZONALIDADE E INTERC MBIO

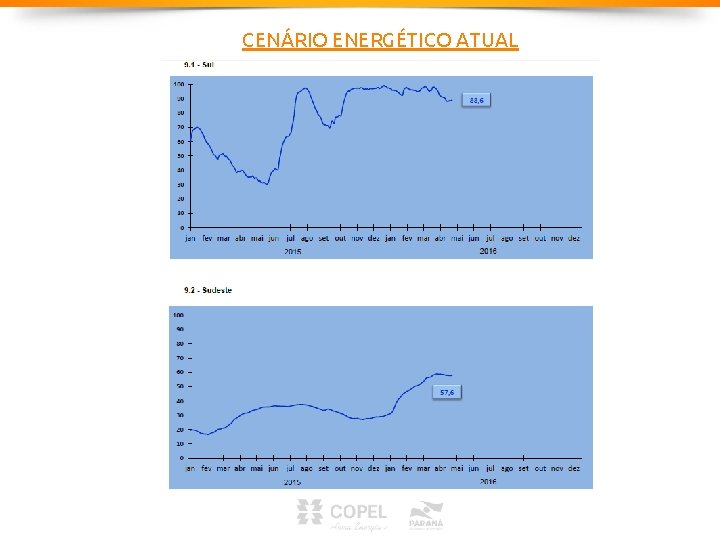

Armazenamento CENÁRIO ENERGÉTICO ATUAL

COPEL GERAÇÃO E TRANSMISSÃO

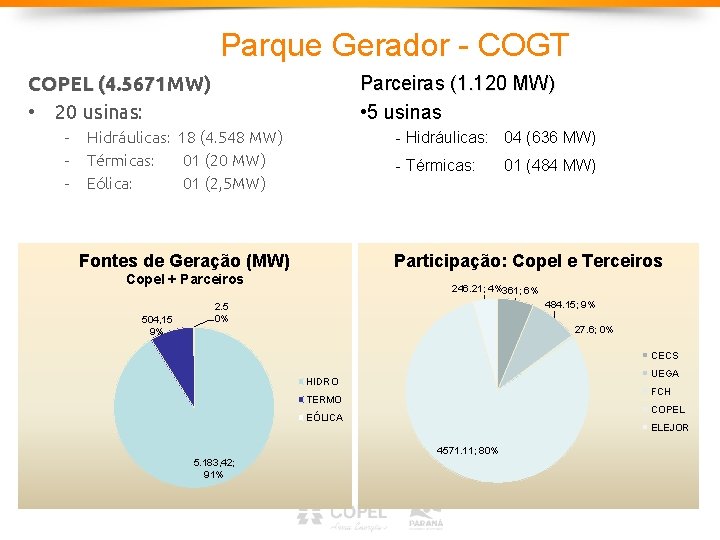

Parque Gerador - COGT COPEL (4. 5671 MW) • 20 usinas: - Parceiras (1. 120 MW) • 5 usinas Hidráulicas: 18 (4. 548 MW) Térmicas: 01 (20 MW) Eólica: 01 (2, 5 MW) - Hidráulicas: 04 (636 MW) - Térmicas: Fontes de Geração (MW) Participação: Copel e Terceiros Copel + Parceiros 504, 15 9% 01 (484 MW) 246. 21; 4%361; 6% 484. 15; 9% 2. 5 0% 27. 6; 0% CECS UEGA HIDRO FCH TERMO COPEL EÓLICA ELEJOR 4571. 11; 80% 5. 183, 42; 91%

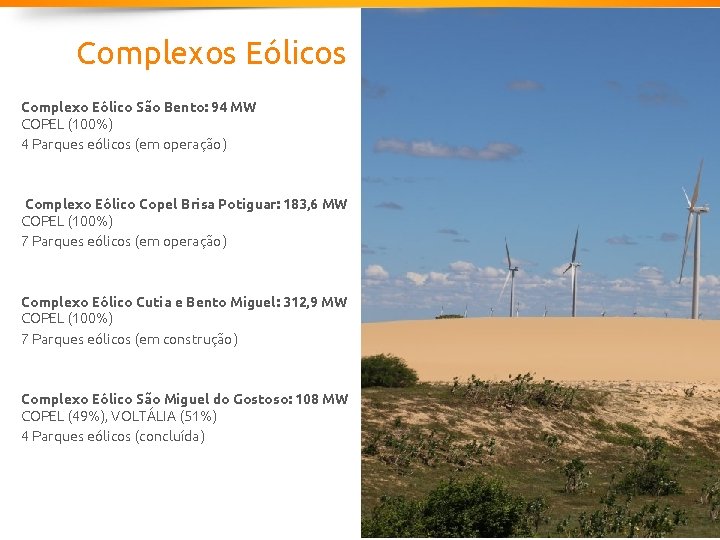

Complexos Eólicos Complexo Eólico São Bento: 94 MW COPEL (100%) 4 Parques eólicos (em operação) Complexo Eólico Copel Brisa Potiguar: 183, 6 MW COPEL (100%) 7 Parques eólicos (em operação) Complexo Eólico Cutia e Bento Miguel: 312, 9 MW COPEL (100%) 7 Parques eólicos (em construção) Complexo Eólico São Miguel do Gostoso: 108 MW COPEL (49%), VOLTÁLIA (51%) 4 Parques eólicos (concluída)

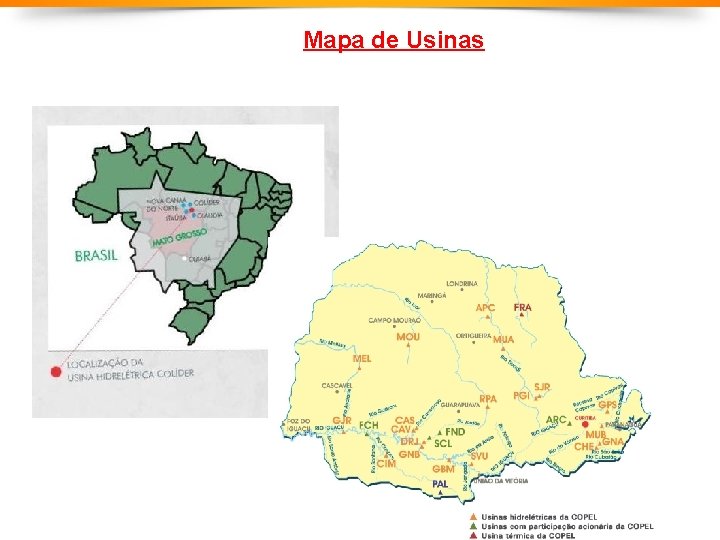

Mapa de Usinas 32

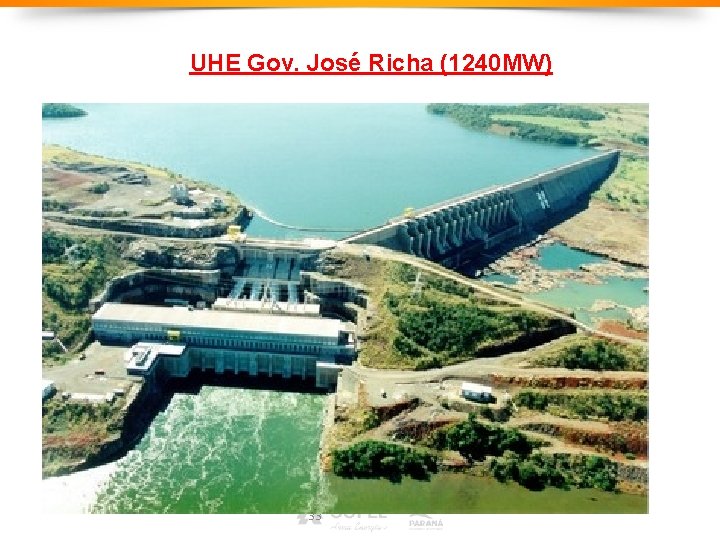

UHE Gov. José Richa (1240 MW) 33

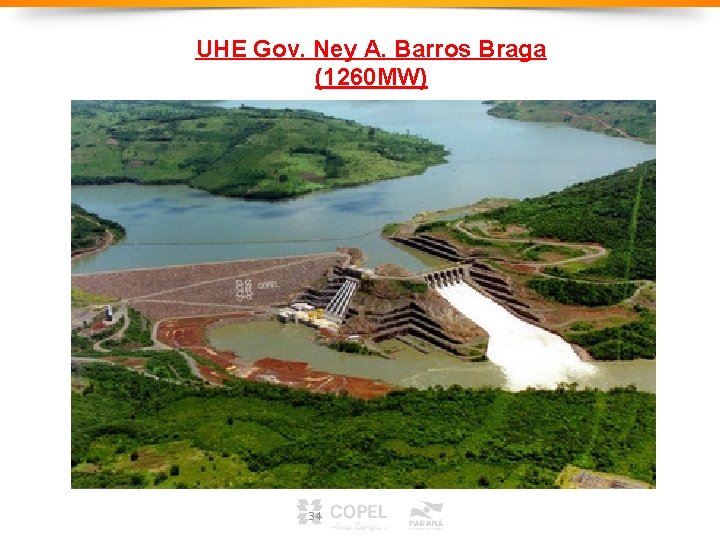

UHE Gov. Ney A. Barros Braga (1260 MW) 34

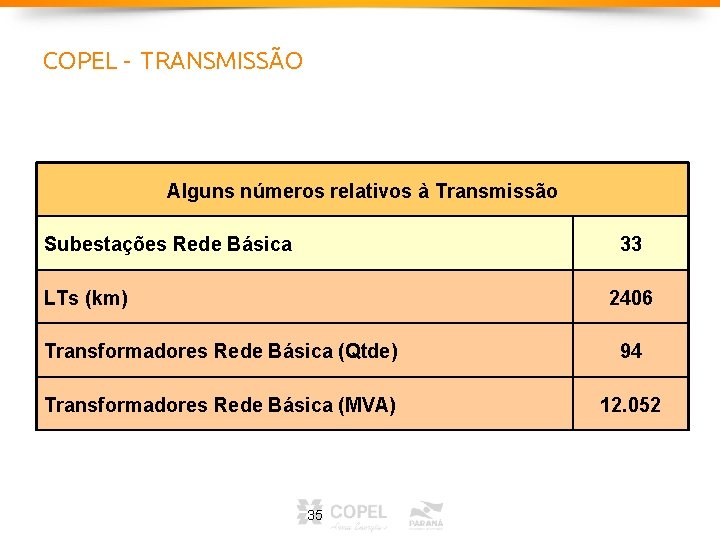

COPEL - TRANSMISSÃO Alguns números relativos à Transmissão Subestações Rede Básica 33 LTs (km) 2406 Transformadores Rede Básica (Qtde) 94 Transformadores Rede Básica (MVA) 12. 052 35

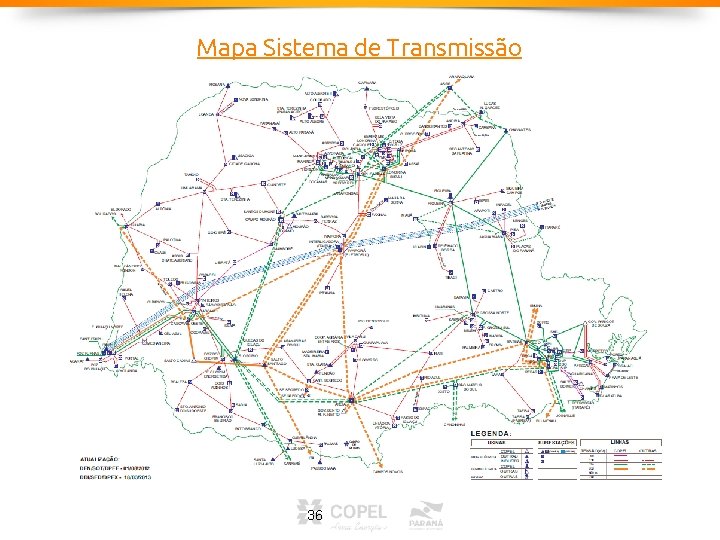

Mapa Sistema de Transmissão 36

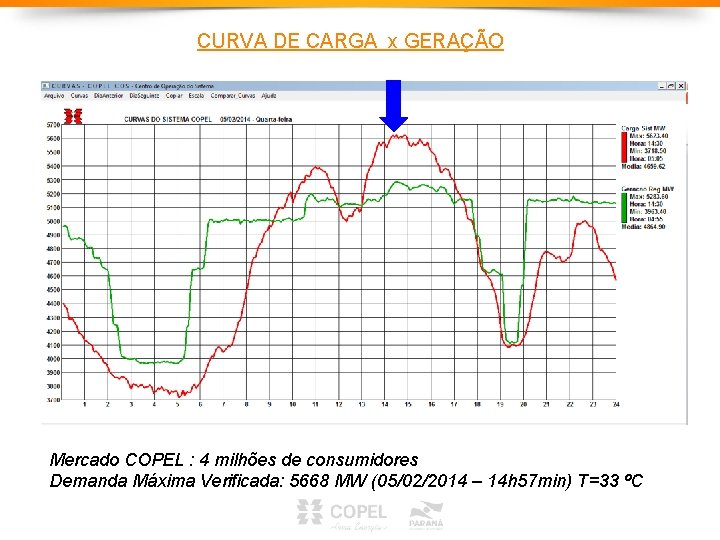

CURVA DE CARGA x GERAÇÃO Mercado COPEL : 4 milhões de consumidores Demanda Máxima Verificada: 5668 MW (05/02/2014 – 14 h 57 min) T=33 ºC

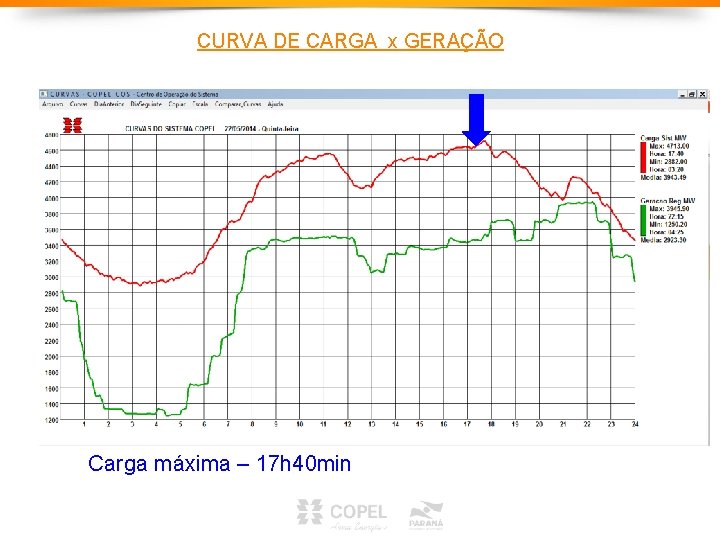

CURVA DE CARGA x GERAÇÃO Carga máxima – 17 h 40 min

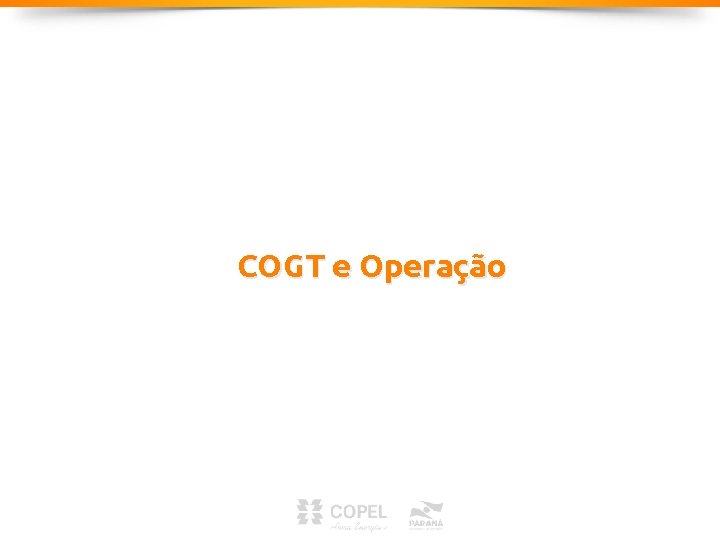

COGT e Operação

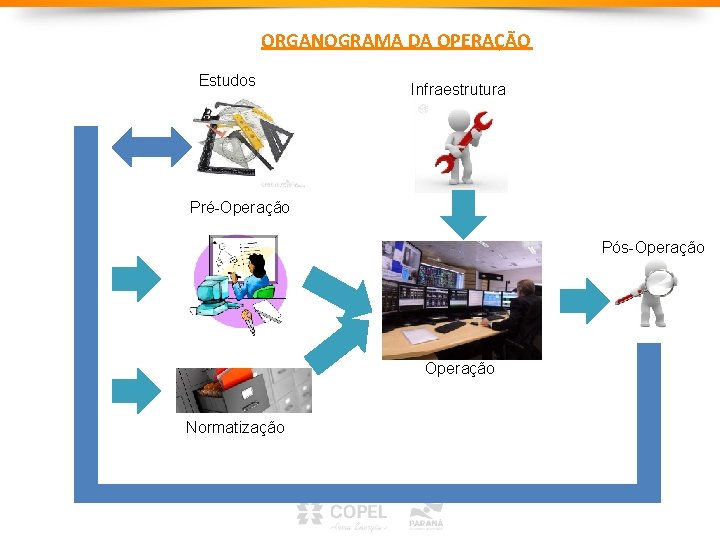

ORGANOGRAMA DA OPERAÇÃO Estudos Infraestrutura Pré-Operação Pós-Operação Normatização 40

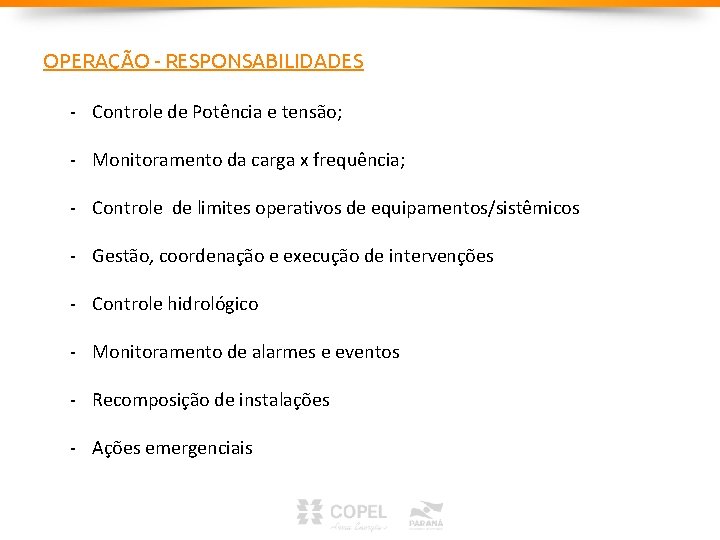

OPERAÇÃO - RESPONSABILIDADES - Controle de Potência e tensão; - Monitoramento da carga x frequência; - Controle de limites operativos de equipamentos/sistêmicos - Gestão, coordenação e execução de intervenções - Controle hidrológico - Monitoramento de alarmes e eventos - Recomposição de instalações - Ações emergenciais

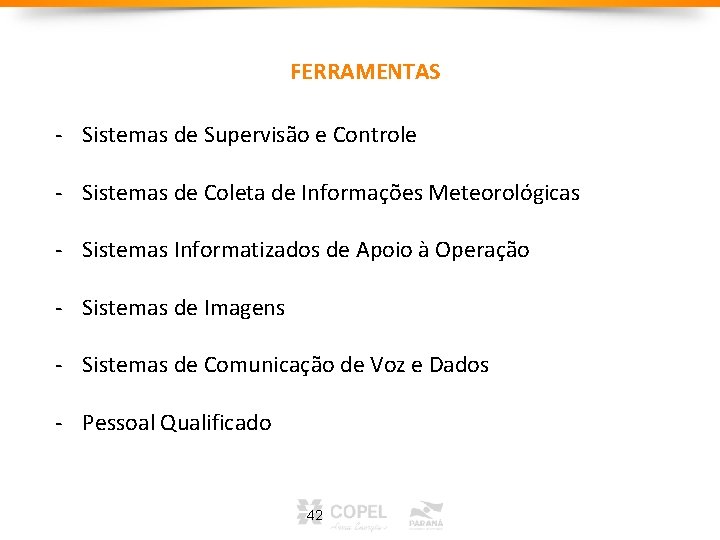

FERRAMENTAS - Sistemas de Supervisão e Controle - Sistemas de Coleta de Informações Meteorológicas - Sistemas Informatizados de Apoio à Operação - Sistemas de Imagens - Sistemas de Comunicação de Voz e Dados - Pessoal Qualificado 42

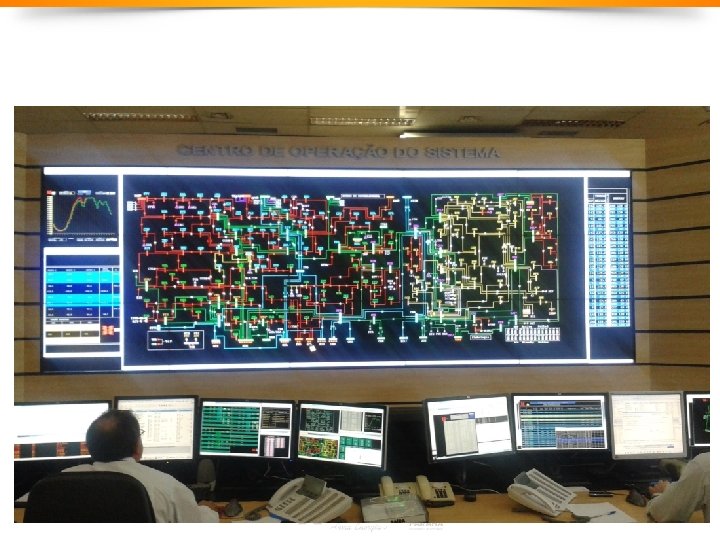

43

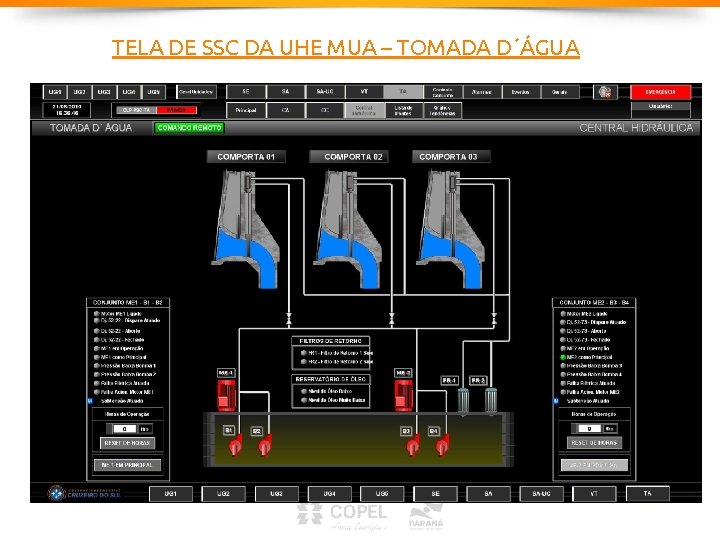

TELA DE SSC DA UHE MUA – TOMADA D´ÁGUA

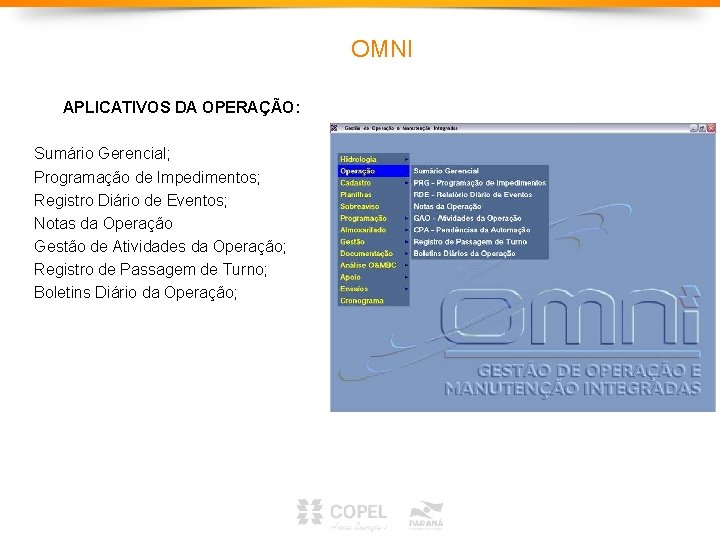

OMNI APLICATIVOS DA OPERAÇÃO: Sumário Gerencial; Programação de Impedimentos; Registro Diário de Eventos; Notas da Operação Gestão de Atividades da Operação; Registro de Passagem de Turno; Boletins Diário da Operação;

SIMEPAR

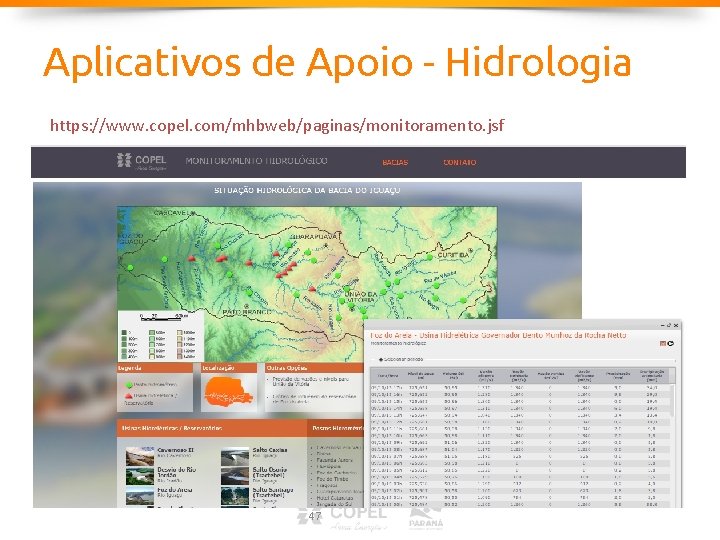

Aplicativos de Apoio - Hidrologia https: //www. copel. com/mhbweb/paginas/monitoramento. jsf 47

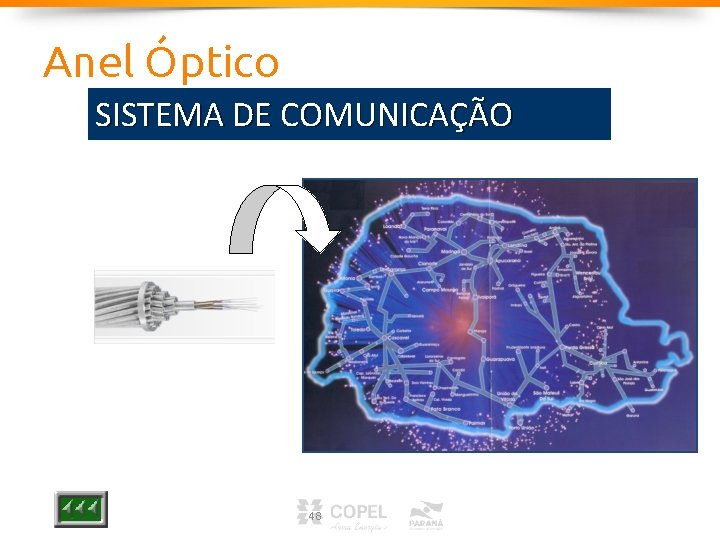

Anel Óptico SISTEMA DE COMUNICAÇÃO 48

Douglas Paladine Vieira Centro de Operação de Geração e Transmissão - COGT Operação em tempo Real dos Sistemas de Ger e Tra - VOGT douglas. vieira@copel. com (41) 3331 -4462 www. copel. com
