PODSTAWY MECHANIKI PŁYNÓW Wykład Nr 2 Siły działające w płynie (siła masowa, siła powierzchniowa) l Równanie równowagi płynu l Prawo Pascala, l Podział ciśnień, prawo naczyń połączonych, manometry cieczowe. l

1. Podział sił działających w płynie Siły działające w płynach powierzchniowe masowe ciężkości odśrodkowa bezwładności (d’Alamberta) zewnętrzne wewnętrzne (np. nacisk tłoka) (naprężenia, napięcia)

2. Siła masowa Siły masowe działają na każdy element płynu o masie m zawarty w objętości V i znajdujący się w zewnętrznym polu sił. Przykładami sił masowych jest siła ciężkości siła bezwładności, siła odśrodkowa. W mechanice płynów zamiast posługiwać się wektorem siły głównej lepiej używać jednostkowej siły masowej odniesionej do masy płynu m.

Jednostkową siłę masową definiujemy w postaci: gdzie: - jednostkowa siła masowa o składowych X, Y, Z, - wektor główny siły masowych (np. siła bezwładności, odśrodkowa, ciężar), - wersory jednostkowe. Jednostkowa siła masowa ma wymiar przyspieszenia, ale posiada wszystkie cechy wektora siły.

Przykład: Obliczyć siłę masową działającą na masę o wielkości m=2 kg pochodząca od następujących sił głównych, 1) Siły ciężkości tej masy 2) Siły odśrodkowej =10 rad/s, R=0, 8 m 3) Siły bezwładności a=5 m/s 2 Ad. 1. Ad. 2. Ad. 3.

3. Siła powierzchniowa Siły powierzchniowe działają na powierzchnię d. A każdego elementu płynu o objętości d. V. Siły powierzchniowe mogą być zewnętrzne lub wewnętrzne. Przykładem siły powierzchniowej zewnętrznej jest nacisk tłoka, natomiast wewnętrznej napięcie powierzchniowe. Jednostkową siłą powierzchniową lub naprężeniem nazywamy wektor siły głównej P odniesiony do powierzchni na którą działa A. Naprężenie σ w płynie może przybierać w każdym punkcie płynu nieskończenie wiele wartości (ponieważ przez dany punkt można przeprowadzić nieskończenie wiele powierzchni). Orientację w przestrzeni danej powierzchni określa jednostkowy wektor normalny (prostopadły) do tej powierzchni o współrzędnych n = nx i + ny j + nz k, naprężenie w takim razie zależy od wybranego punktu w płynie, orientacji powierzchni oraz czasu σ = σ (x, y, z, nx , ny, nz, t).

4. Równania równowagi płynów Siła masowa q(X, Y, Z) i powierzchniowa p. A działająca na element płynu dxdydz

Siła powierzchniowa działająca na element płynu Na ścianki płynu wzdłuż osi x działają składowe x, y, x siły powierzchniowej związane z ciśnieniem wewnątrz płynu wynoszące odpowiednio (1) przez analogie wzdłuż osi y i z (2) (3)

Składowe siły masowej działające na płyn: (4) (5) (6) Bilans sił masowych i powierzchniowych ma się równoważyć

Równania (7 -9) obustronnie dzielimy przez (dx, dy, dz), a następnie stronami mnożymy odpowiednio przez dx, dy, dz i sumujemy stronami Jeśli założymy, że w płynie ciśnienie jest stałe p=const to dp=0 to z równania (13) otrzymamy równanie powierzchni jednakowego ciśnienia (powierzchni ekwipotencjalnych) Z równania (13) elementarny przyrost ciśnienia wynosi: Są to podstawowe równania statyki płynu.

5. Równowaga przy braku sił masowych – prawo Pascala Blaise Pascal (1623 -1662) – francuski matematyk, fizyk i filozof religii. Równania (10 -12) zapisane w formie wektorowej mają postać: gdzie jest wektorem jednostkowej siły masowej o składowych X, Y, Z. W przypadku, gdy na płyn nie działają siły masowe (q=0) równanie to przybiera postać:

Prawo Pascala – gdyby na płyn działały wyłącznie siły powierzchniowe (brak sił masowych), to ciśnienie miało by jednakową wartość w każdym punkcie płynu. W warunkach ziemskich (w polu grawitacyjnym) warunek ten spełniony jest w przybliżeniu dla gazów. Ze względu na małą gęstość/masę siły masowe można pominąć. Prawo Pascala stosuje się również dla cieczy, gdy płyn znajduje się pod dużym ciśnieniem, np. w prasach hydraulicznych.

Prasa hydrauliczna

Przykład: Obliczyć jaka powinna być średnica d mniejszego tłoka w prasie hydraulicznej, aby na dużym tłoku otrzymać siłę 100 razy większą niż na małym tłoku. Średnica większego tłoka wynosi D=200 mm. Ile wyniesie ciśnienie w prasie jeśli siła F 1 równa się 1000 N ? Ciśnienie w prasie:

6. Ciśnienie – podział ciśnień Ciśnienie powstaje w wyniku zderzania się molekuł płynu powierzchnią ciała stałego. Jeśli ciśnienie jest jednorodne. Jednostką ciśnienia w układzie SI jest paskal. W próżni ciśnienie wynosi 0 Pa. Każde inne ciśnienie, którego wartość podawana jest względem ciśnienia próżni nazywa się ciśnieniem bezwzględnym lub absolutnym.

Przykładem ciśnienia bezwzględnego (absolutnego) jest ciśnienie otoczenia nazywane ciśnieniem barometrycznym lub atmosferycznym (pb). W fizyce jako wartość ciśnienia normalnego przyjmuje się pb=101 325 Pa. Jeżeli wartość ciśnienia podamy nie względem ciśnienia próżni tylko innego ciśnienia to ciśnienie takie nazywamy ciśnieniem względnym. Ciśnienie względne dzieli się na nadciśnienie i podciśnienie. Najczęściej wartość ciśnienia względnego podawana jest względem ciśnienia barometrycznego.

Nadciśnienie (pn), jest to nadwyżka ciśnienia absolutnego nad ciśnieniem względem, którego jest podawane. Podciśnienie (pd), jest to różnica pomiędzy wartościami bezwględnymi ciśnieniami odniesienia, a podawanej wartości ciśnienia.

Przeliczenie z ciśnienia względnego na bezwzględne Przeliczenie z ciśnienia bezwzględne na względnego Wysokość ciśnienia słupa danej cieczy jest równa

Przykład 1: Zmierzono podciśnienie pd=30 k. Pa, obliczyć ile wynosi ciśnienie bezwzględne jeśli wysokość ciśnienia barometrycznego równa była hb=10, 2 m. H 2 O. Przykład 2: Które wartość ciśnienia jest wyższa, o wysokość nadciśnienie hn=5 m czy ciśnieniu bezwzględnym pa 1=1012 h. Pa? Wartość ciśnienia barometrycznego wynosi pb=101 325 Pa. Przykład 3: Wysokość podciśnienia słupa wody wynosi hd=8 m. H 2 O, obliczyć ile wynosi wysokość podciśnienia słupa rtęci? Gęstość wody 1000 kg/m 3, gęstość rtęci 13600 kg/m 3 czyli

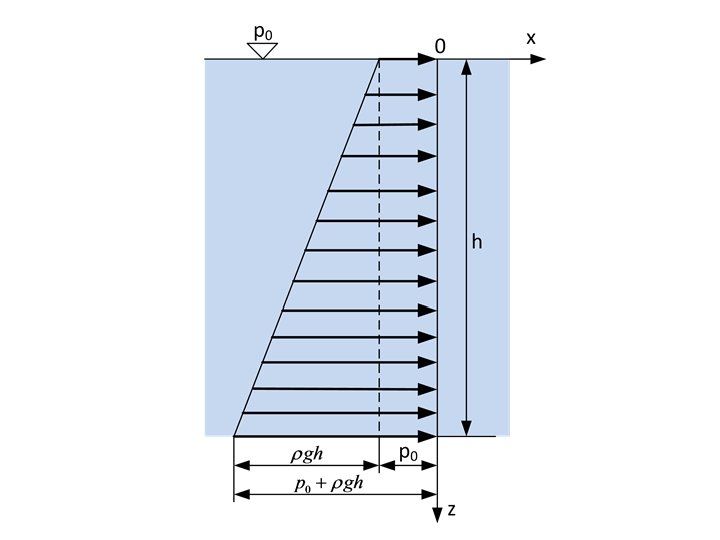

7. Równowaga cieczy w polu sił ciężkości Wyznaczyć ciśnienie w cieczy o gęstości na głębokości h, gdy na powierzchni cieczy występuje ciśnienie bezwzględne p 0. W jaki sposób zmienia się ciśnienie z głębokością z? W polu sił ciężkości składowe jednostkowej siły masowej wynoszą:

Po podstawieniu do równania (14), równanie powierzchni jednakowego ciśnienia przyjmuje postać: Powierzchnie ekwipotencjalne w płynie w polu grawitacyjnym stanowią równoległe do siebie poziome płaszczyzny. Elementarny przyrost ciśnienia z (15): po dwustronnym scałkowaniu równania otrzymamy Stałą całkowania c wyznaczamy z warunku brzegowego: zatem: gz – nazywa się Ciśnienie na głębokości z=h wynosi

Jeśli w zbiorniku znajdują się 3 niemieszające się ciecze o gęstościach 1 < 2 < 3 i odpowiednio wysokościach h 1, h 2, h 3, to ciśnienie w ostatniej cieczy wynosi.

Przykład 1: W zbiorniku znajdują się dwie niemieszające się ciecze o gęstościach i wysokościach odpowiednio równych 1=1000 kg/m 3 h 1=1 m, 2=13 600 kg/m 3 h 2=1 m. Obliczyć ciśnienia bezwzględne oraz hydrostatyczne w miejscu styku cieczy oraz na dnie zbiornika. Wyznaczyć kat pochylenia prostej ciśnienia hydrostatycznego. Ciśnienie barometryczne wynosi pb = 1013 h. Pa. Kąt pochylenia prostej zależy tylko od gęstości cieczy i jest bliski 90.

Przykład 2: Ciecz o gęstość =870 kg/m 3 znajduje się w zbiorniku otwartym. Obliczyć na jakiej głębokości x ciśnienie bezwględne będzie 5 -cio krotnie wyższe niż na głębokości h=2 m. Ciśnienie barometryczne wynosi pb = 1013 h. Pa. Ile będzie wynosiło ciśnienie hydrostatyczne na głębokości h=2 m oraz głębokości x? Ciśnienie hydrostatyczne na głębokości h=2 m Ciśnienie hydrostatyczne na głębokości x=57, 48 m

8. Paradoks Stevina Simon Stevin (1548 -1620) – flamandzki inżynier, matematyk Ciśnienie hydrostatyczne nie zależy od kształtu naczynia!

9. Prawo naczyń połączonych: Cząstki cieczy należące do tej samej ciągłej masy ciekłej i leżące na tej samej płaszczyźnie poziomej, podlegają działaniu jednakowego ciśnienia. Oznacza to, że w naczyniach połączonych w dwóch dowolnie wybranych przekrojach ciśnienia są takie same jeśli spełnione są dwa warunki: 1) przekroje leżą na tym samym poziomie, 2) w obu przekrojach jest ta sama nieprzerwana ciecz (o tej samej gęstości oraz nierozdzielona inną cieczą lub przegrodą). Otwarte naczynia połączone z jednorodnym płynem Zgodnie z prawem naczyń połączonych:

Zamknięte naczynia połączone z jednorodnym płynem Zgodnie z prawem naczyń połączonych:

Zamknięte naczynia połączone z dwoma jednorodnymi płynami Zgodnie z prawem naczyń połączonych: oraz

10. Manometry cieczowe Manometr U-rurkowy (zwykły) Zgodnie z prawem naczyń połączonych: oraz

Manometr U-rurkowy odwrócony Zgodnie z prawem naczyń połączonych: oraz

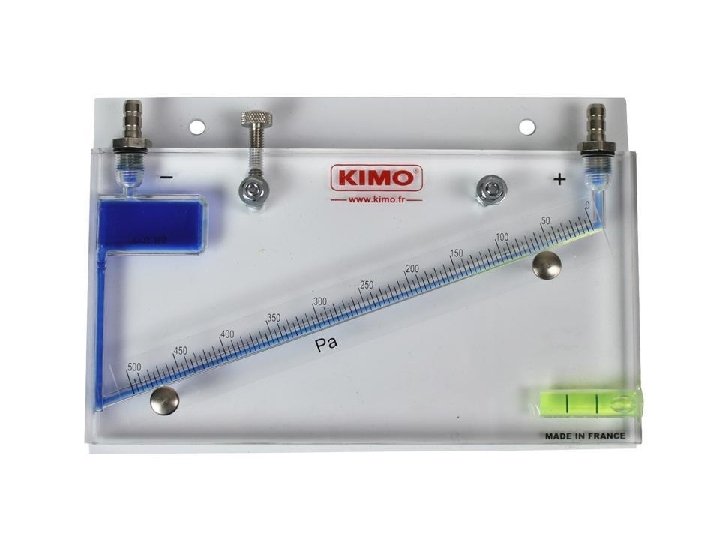

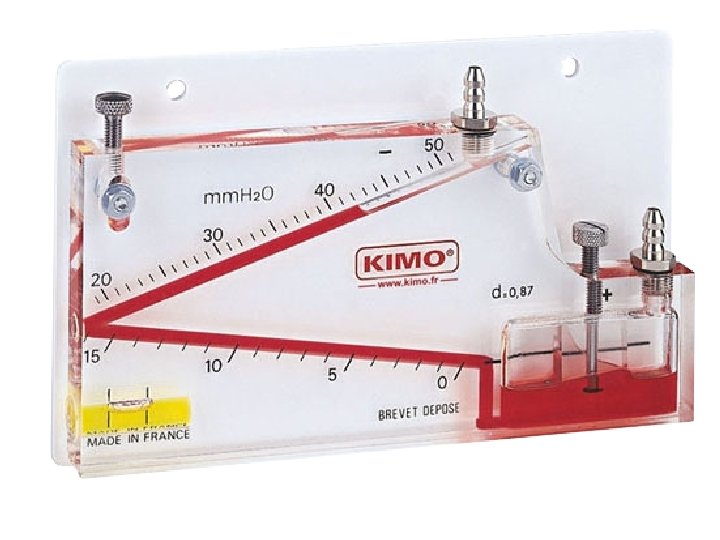

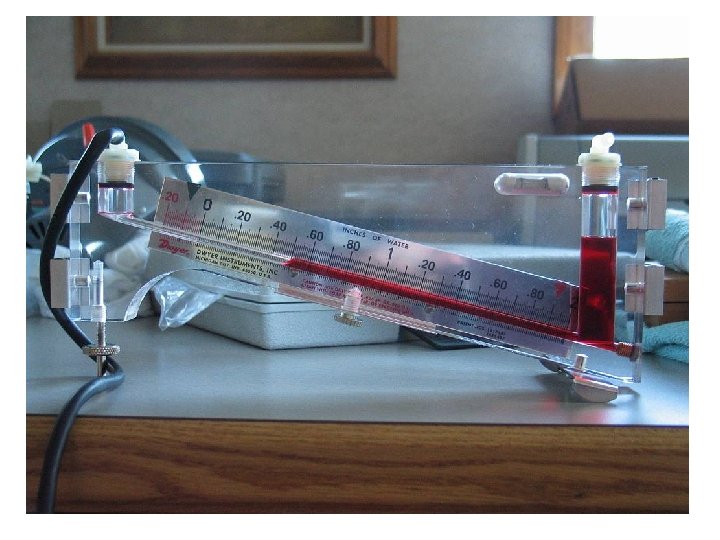

Mikromanometr z rurką pochyłą Z prawa naczyń połączonych: z kąta pochylenia rurki: z bilansu objętości:

Przykład 1: Mikromanometrem z rurką pochyłą zmierzono podciśnienie o wartości 700 Pa. Obliczyć wychylenie manometru, jeśli przełożenie manometru wynosiło 0, 3, gęstość cieczy manometrycznej 870 kg/m 3, średnica zbiornika 120 mm, średnica rurki 5 mm. Jaki popełnimy błąd względny w pomiarze podciśnienia jeśli pominiemy bilans objętości? Zmierzone podciśnienie z pominięciem bilansu objętości Błąd względny przy pominięciu bilansu objętości

Piezometr

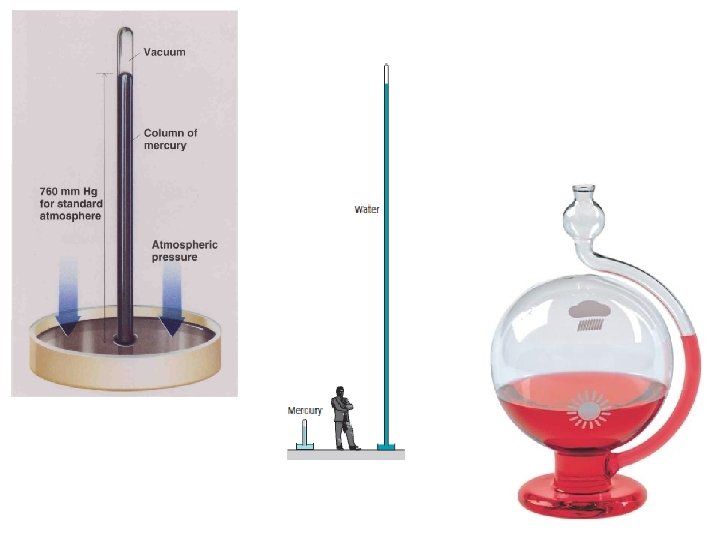

Barometr Torricellego Evangelista Torricelli (1608 -1647) – włoski fizyk i matematyk. Dla rtęci h 760 mm Dla wody h 10 m

Manometry U-rurkowe

Manometr Recknagla

Mikromanometr Askania

Mikromanometr Askania
