Otomata Teori Bahasa Pertemuan 1 Firrar Utdirartatmo Teori

Otomata & Teori Bahasa Pertemuan 1 Firrar Utdirartatmo: Teori Bahasa dan Otomata JJ Learning Yogyakarta, Fasilkom-Udinus

Introduction Ø Galuh Wilujeng Saraswati, M. Cs Ø Teknik Informatika – S 1 (Lab D. 2. F) Ø Bidang Kajian: Software Engineering and Intelligence Ø Email : galuhwilujengs@dsn. dinus. ac. id Fasilkom-Udinus

Komponen Penilaian Ø Tugas+Responsi : 30% Ø Ujian Tengah Semester : % Ø Ujian Akhir Semster : % Ø Peraturan: üIjin menggunakan surat üDilarang mempresensikan ü Keterlambatan max 15 menit Fasilkom-Udinus

Deskripsi Otomata dan Teori Bahasa Ø Otamata dan Teori Bahasa (OTB) matakuliah wajib Ø Komponen utama dari Ilmu Komputer yaitu model dan gagasan mendasar mengenai komputasi. suatu bentuk yang memiliki fungsi-fungsi dari komputer digital, menerima input, menghasilkan output, bisa memiliki penyimpanan sementara, dan mampu membuat keputusan dalam menstransformasikan dari input ke output Fasilkom-Udinus

Outcome Pembelajaran Ø Setelah memenuhi tujuan pembelajaran mata kuliah ini mahasiswa diharapkan : Ø Mampu memahami pengertian dari otomata dan teori bahasa. Ø Mampu menerapkan otomata dan teori bahasa dalam kehidupan sehari -hari Fasilkom-Udinus

Referensi Ø Firrar Utdirartatmo, Teori Bahasa dan Otomata, JJ Learning Yogyakarta, 2001 Ø Bambang Hariyanto, Teori Bahasa, Otomata, dan Komputasi serta Terapannya, Informatika Bandung, 2004 Ø Dean Kelley, Otomata dan Bahasa-bahasa Formal, PT. Prenhallindo, Jakarta, 1999 Fasilkom-Udinus

Contents 1 2 3 4 • Definisi dan pengertian • Kedudukan OTB • Tata Bahasa • Klasifikasi Tata Bahasa Fasilkom-Udinus

1. Otomata & Teori Bahasa? Ø Bagian dari teori komputasi pada ilmu komputer Ø model matematika yang memiliki fungsi dari komputer digital yaitu menerima input, menghasilkan output, bisa memiliki penyimpanan sementara dan mampu membuat keputusan dalam transformasi input ke output Ø Penekanannya adalah pada pemecahan masalah Fasilkom-Udinus

1. Otomata & Teori Bahasa? Fasilkom-Udinus

1. Otomata & Teori Bahasa? Bagaimana proses komputasi untuk : f(x) = x + x Fasilkom-Udinus

1. Otomata & Teori Bahasa? Fasilkom-Udinus

2. Kedudukan OTB Sub bidang apapun dalam ilmu informatika pasti memiliki 2 komponen : 1. Ide/gagasan di representasikan dalam bentuk Model komputasi beberapa disiplin ilmu yang dapat di adaptasi: § Neuro Nets Finite Automata § Sistem Logika Formal Proof method § Sistem Tata Bahasa Psycho-Linguistic 2. Teknik rekayasa untuk perancangan sistem komputasi, meliputi perangkat keras, perangkat lunak, khususnya penerapan rancangan dari teori. Otomata dan Teori Bahasa merupakan bagian pertama Fasilkom-Udinus

3. Tata Bahasa Ø Penulisan suatu kalimat dalam sebuah bahasa, akan mengikuti suatu aturan tertentu yang berlaku pada bahasa tersebut. Ø Aturan tersebut dikenal sebagai Tata Bahasa (Grammar). Fasilkom-Udinus

3. Tata Bahasa Fasilkom-Udinus

3. Tata Bahasa 1. Adik menulis 2. Kucing menggigit tikus 3. Si kambing cantik memakan sayuran segar Periksalah kalimat berikut apakah memenuhi aturan tersebut : 1. Si tikus jorok mengejar kucing galak 2. Si bola besar menendang kambing jelek Fasilkom-Udinus

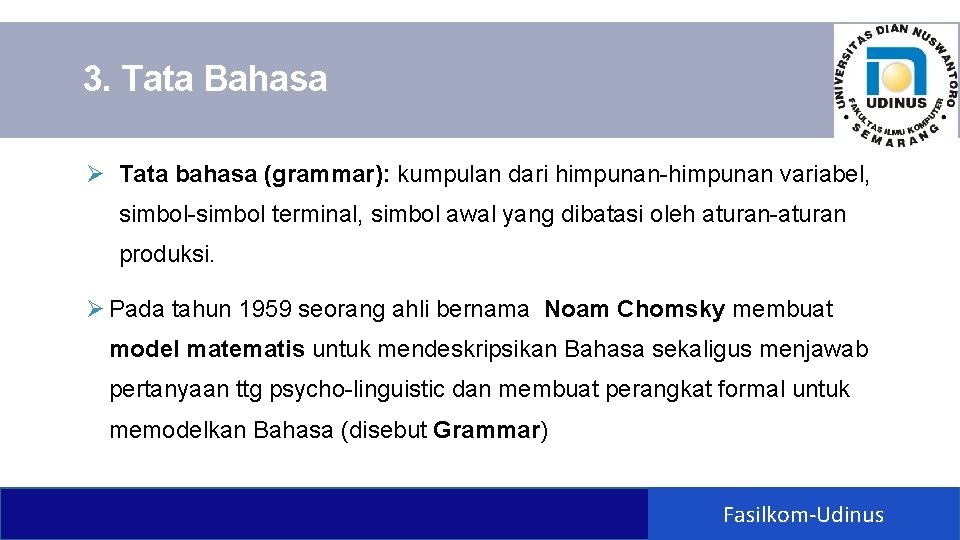

3. Tata Bahasa Ø Tata bahasa (grammar): kumpulan dari himpunan-himpunan variabel, simbol-simbol terminal, simbol awal yang dibatasi oleh aturan-aturan produksi. Ø Pada tahun 1959 seorang ahli bernama Noam Chomsky membuat model matematis untuk mendeskripsikan Bahasa sekaligus menjawab pertanyaan ttg psycho-linguistic dan membuat perangkat formal untuk memodelkan Bahasa (disebut Grammar) Fasilkom-Udinus

3. Tata Bahasa Fasilkom-Udinus

3. Tata Bahasa Fasilkom-Udinus

4. Klasifikasi Tata Bahasa Fasilkom-Udinus

Otomata Sederhana Contoh mesin otomata sederhana : ◦ Otomata pada saklar listrik 1 0 off 1 on ◦ ◦ Bila mesin mendapat string input : 0 diterima 010 diterima …. . ? ? ? 0 ◦ Sebuah string input diterima bila mencapai state akhir ( final state ) yang digambarkan dengan lingkaran ganda Fasilkom-Udinus

5. Contoh Komputasi Mesin EDC (Electronic Data cepture) 1. 2. 3. 4. 5. 6. 7. Misalnya customer belanja habis Rp. 75000, state awal mesin diam. Kemudian Kartu Debit digesekkan pada slot yang disediakan, lalu mesin siap menerima input nominal. Setelah diinpukan nominalnya, (dalam contoh ini Rp. 75000) muncul pilihan Yes atau No Jika ditekan tombol No akan kembali ke state awal yaitu diam. Ketika ditekan tombol Yes mesin siap menerima input Pin atau kata sandi. Jika Pin yang diinputkan salah atau ditekan tombol No akan kembali ke State awal yaitu diam. Jika Pin yang dimasukkan benar dan ditekan tombol Yes, mesin akan mencetak struk atau bukti transaksi sebanyak 2 lembar (1 untuk customer, 1 untuk mmini market). 8. Status mesin kembali diam. Fasilkom-Udinus

5. Contoh Komputasi Mesin EDC (Electronic Data cepture) Misalkan : total belanja Rp. 75000 Pin atau kata sandi = 628 ∑ = {gesek, 75000, Y, N, 6, 2, 8} Q = {A, B, C, D, E, F, G, H} S = {A} F = {A, H} Fungsi Transisi : Delta = {((A, gesek), B), ((B, 75000), C), ((C, N), A), ((C, Y), D), ((D, N), A), ((D, Y), A), ((D, 6), E), ((E, N), A), ((E, Y), A), ((E, 2), F), ((F, N), A), ((F, Y), A), ((F, 8), G), ((G, N), A), ((G, Y), H) Fasilkom-Udinus

5. Contoh Komputasi Mesin EDC (Electronic Data cepture) Fasilkom-Udinus

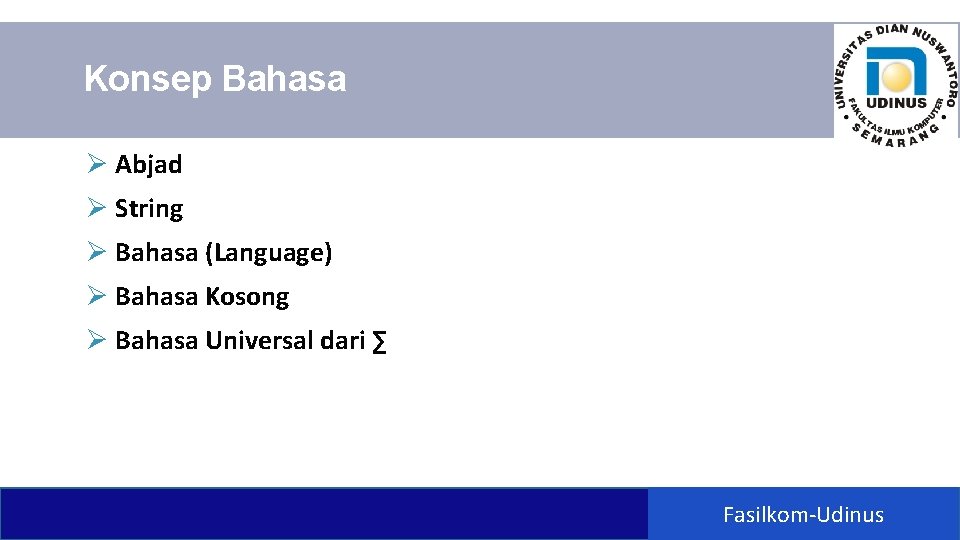

Konsep Bahasa Ø Abjad Ø String Ø Bahasa (Language) Ø Bahasa Kosong Ø Bahasa Universal dari ∑ Fasilkom-Udinus

Konsep Bahasa Ø Abjad § Sebuah himpunan berhingga tak kosong dari simbol – simbol. § Notasi : ∑ § ∑ = {a, b, c, . . . , x, y, z} (Roman alphabet) § ∑ = {0, 1, . . . , 9} § ∑ = {0, 1} (binary alphabet) Fasilkom-Udinus

Konsep Bahasa Ø Bahasa (Language) n Kumpulan dari string. Notasi : L ∑ = {1, 2, 3, 4, 5}, o Kumpulan {1, 123, 12345, 112} adalah bahasa dari abjad tersebut o ∑ = {1}, o Kumpulan {1, 111, 1111, …} adalah sebuah Bahasa. o Ø Bahasa Kosong n Suatu bahasa yang tidak terdiri dari string. Notasi : {} atau Ø Fasilkom-Udinus

Konsep Bahasa Ø Bahasa universal dari ∑ Bahasa yang terdiri dari semua string berdasarkan suatu abjad ∑ n Notasi ∑* n ∑ = {1}, maka ∑* = {ɛ, 1, 111, 1111, …} n Fasilkom-Udinus

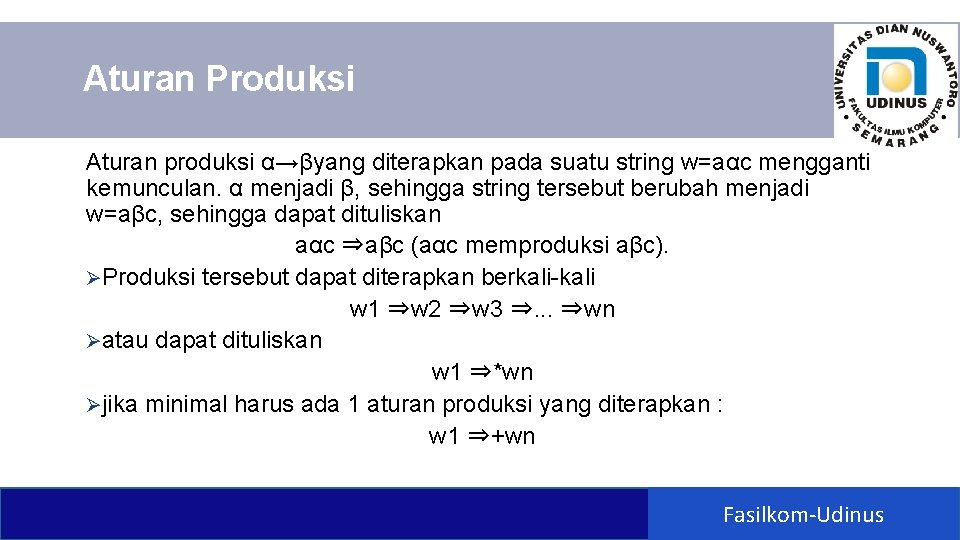

Aturan Produksi Aturan produksi α→βyang diterapkan pada suatu string w=aαc mengganti kemunculan. α menjadi β, sehingga string tersebut berubah menjadi w=aβc, sehingga dapat dituliskan aαc ⇒aβc (aαc memproduksi aβc). ØProduksi tersebut dapat diterapkan berkali-kali w 1 ⇒w 2 ⇒w 3 ⇒. . . ⇒wn Øatau dapat dituliskan w 1 ⇒*wn Øjika minimal harus ada 1 aturan produksi yang diterapkan : w 1 ⇒+wn Fasilkom-Udinus

Aturan Produksi Fasilkom-Udinus

Aturan Produksi Tata bahasa G = {{S, A} , {a, b}, S , P } dengan aturan produksi P adalah S →Ab A →a. Ab A→ε tuliskan string apa yang di hasilkan pada aturan produksi di atas! Fasilkom-Udinus

Otomata Sederhana n Contoh mesin otomata sederhana : n Otomata pada saklar listrik Bila mesin mendapat string input : o 0 diterima o 010 diterima o …. . ? ? ? o n Sebuah string input diterima bila mencapai state akhir ( final state ) yang digambarkan dengan lingkaran ganda Fasilkom-Udinus

Otomata Sederhana n Finite automaton berikut dapat dinyatakan sebagai bagian dari lexical analyzer. n Vending Machine Fasilkom-Udinus
