Mezzi Dotazioni e Sistemazioni di salvataggio Prof ssa

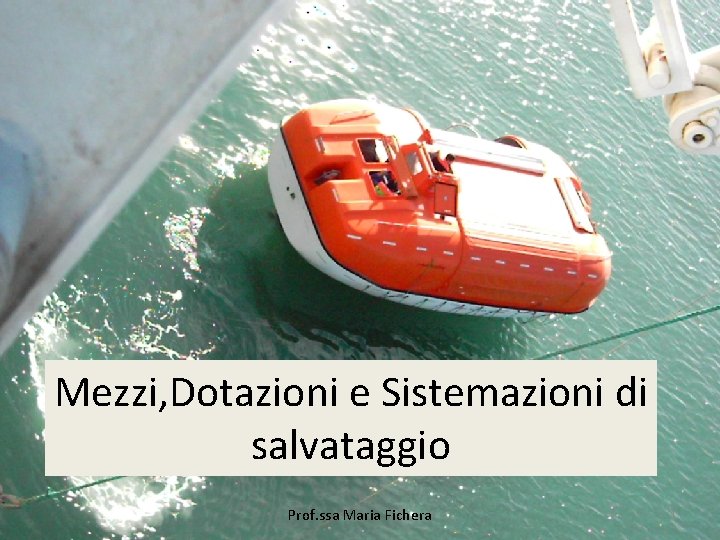

Mezzi, Dotazioni e Sistemazioni di salvataggio Prof. ssa Maria Fichera 1

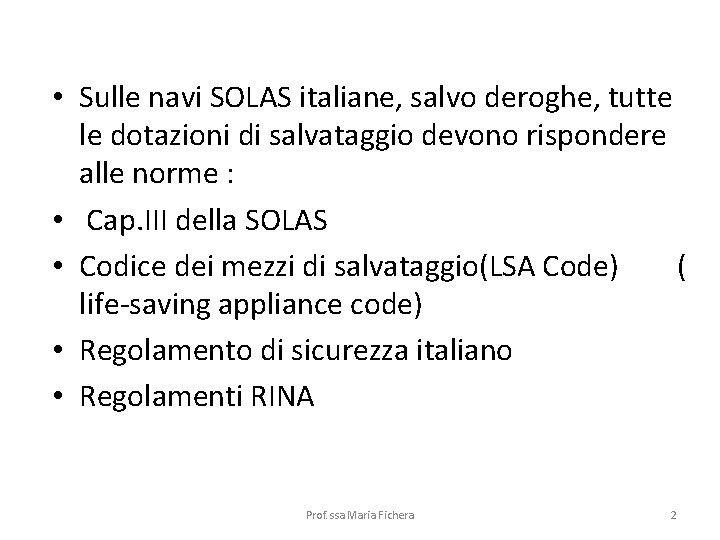

• Sulle navi SOLAS italiane, salvo deroghe, tutte le dotazioni di salvataggio devono rispondere alle norme : • Cap. III della SOLAS • Codice dei mezzi di salvataggio(LSA Code) ( life-saving appliance code) • Regolamento di sicurezza italiano • Regolamenti RINA Prof. ssa Maria Fichera 2

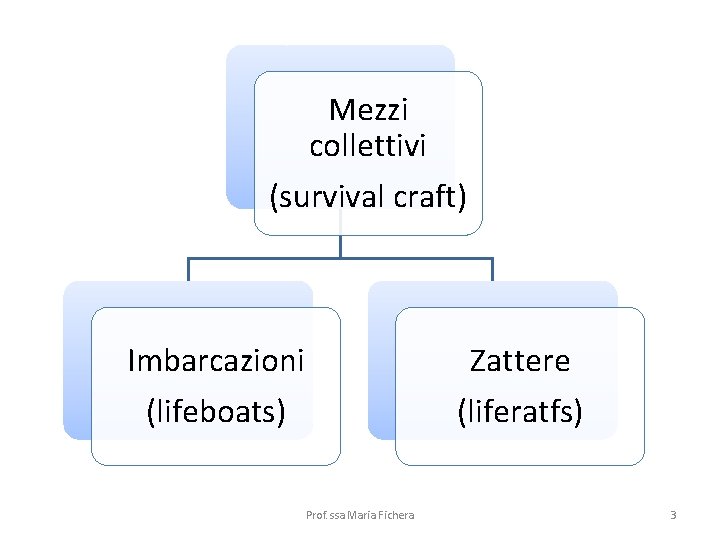

Mezzi collettivi (survival craft) Imbarcazioni (lifeboats) Zattere (liferatfs) Prof. ssa Maria Fichera 3

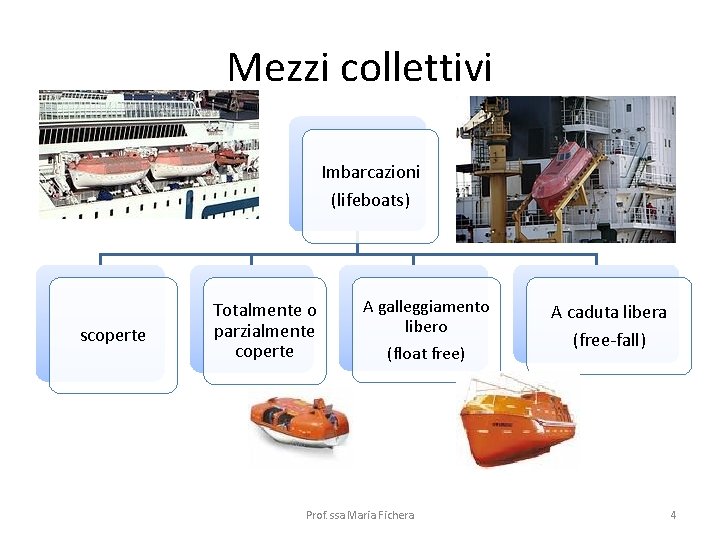

Mezzi collettivi Imbarcazioni (lifeboats) scoperte Totalmente o parzialmente coperte A galleggiamento libero (float free) Prof. ssa Maria Fichera A caduta libera (free-fall) 4

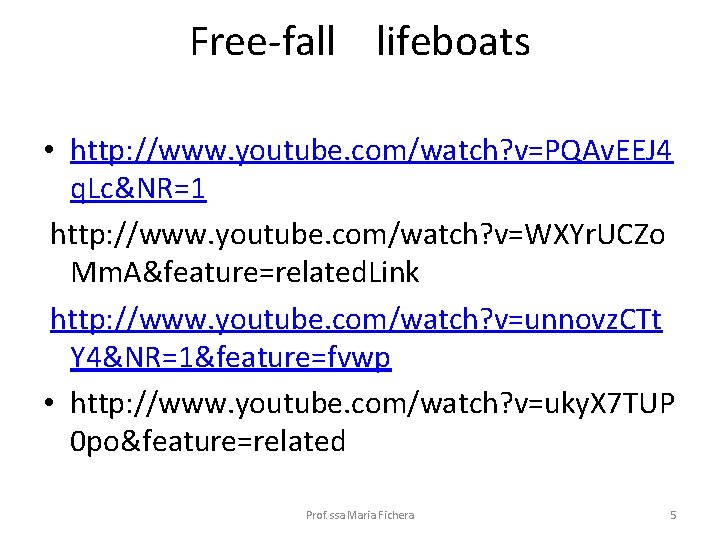

Free-fall lifeboats • http: //www. youtube. com/watch? v=PQAv. EEJ 4 q. Lc&NR=1 http: //www. youtube. com/watch? v=WXYr. UCZo Mm. A&feature=related. Link http: //www. youtube. com/watch? v=unnovz. CTt Y 4&NR=1&feature=fvwp • http: //www. youtube. com/watch? v=uky. X 7 TUP 0 po&feature=related Prof. ssa Maria Fichera 5

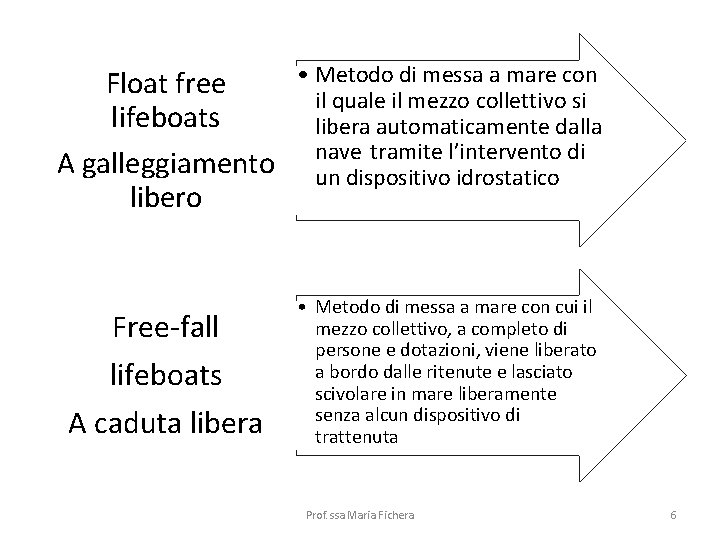

Float free lifeboats A galleggiamento libero Free-fall lifeboats A caduta libera • Metodo di messa a mare con il quale il mezzo collettivo si libera automaticamente dalla nave tramite l’intervento di un dispositivo idrostatico • Metodo di messa a mare con cui il mezzo collettivo, a completo di persone e dotazioni, viene liberato a bordo dalle ritenute e lasciato scivolare in mare liberamente senza alcun dispositivo di trattenuta Prof. ssa Maria Fichera 6

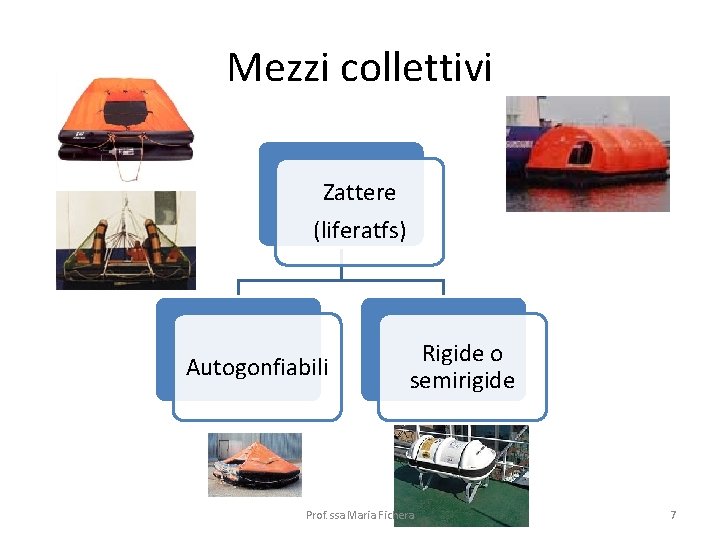

Mezzi collettivi Zattere (liferatfs) Autogonfiabili Rigide o semirigide Prof. ssa Maria Fichera 7

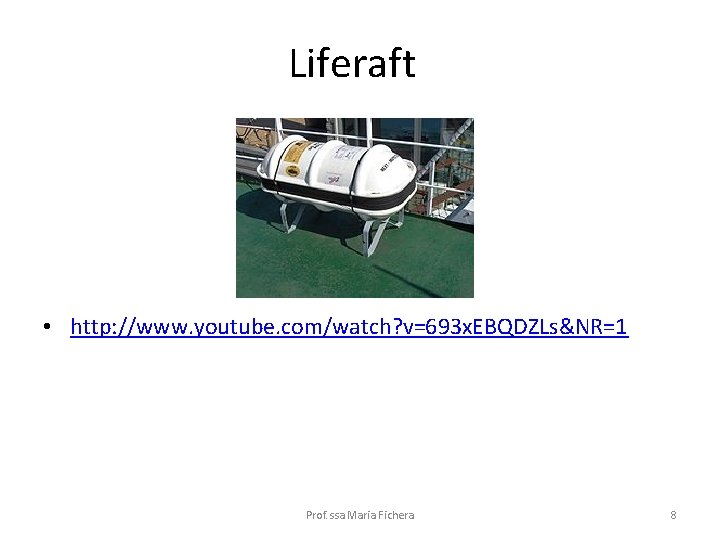

Liferaft • http: //www. youtube. com/watch? v=693 x. EBQDZLs&NR=1 Prof. ssa Maria Fichera 8

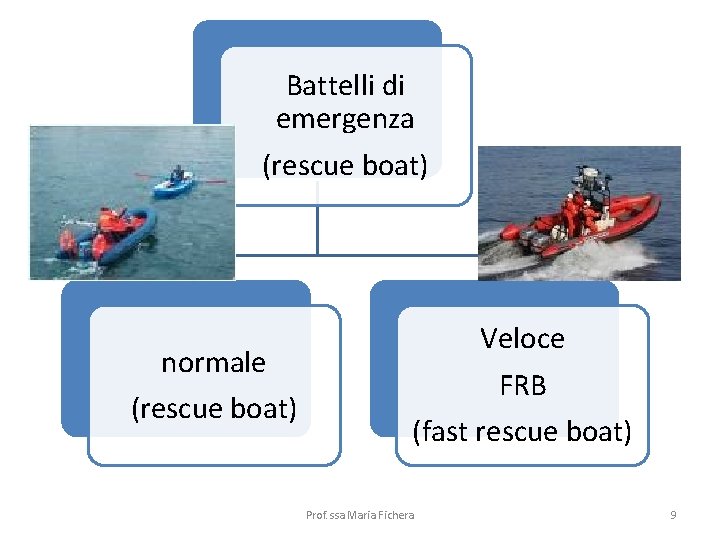

Battelli di emergenza (rescue boat) normale (rescue boat) Veloce FRB (fast rescue boat) Prof. ssa Maria Fichera 9

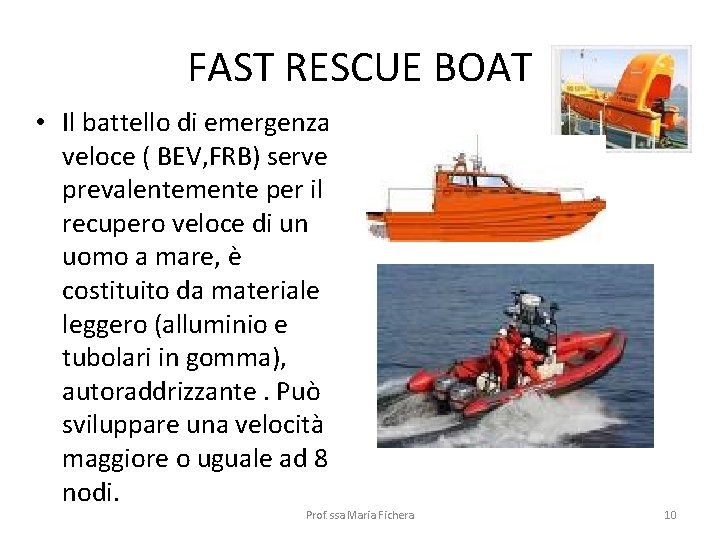

FAST RESCUE BOAT • Il battello di emergenza veloce ( BEV, FRB) serve prevalentemente per il recupero veloce di un uomo a mare, è costituito da materiale leggero (alluminio e tubolari in gomma), autoraddrizzante. Può sviluppare una velocità maggiore o uguale ad 8 nodi. Prof. ssa Maria Fichera 10

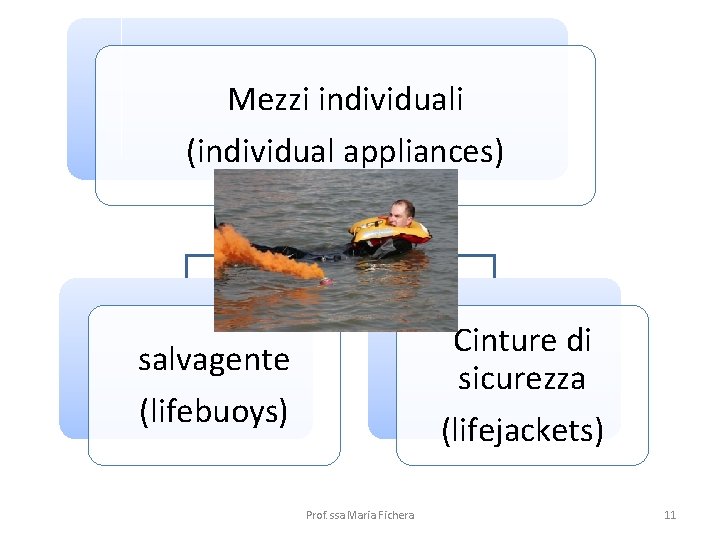

Mezzi individuali (individual appliances) Cinture di sicurezza (lifejackets) salvagente (lifebuoys) Prof. ssa Maria Fichera 11

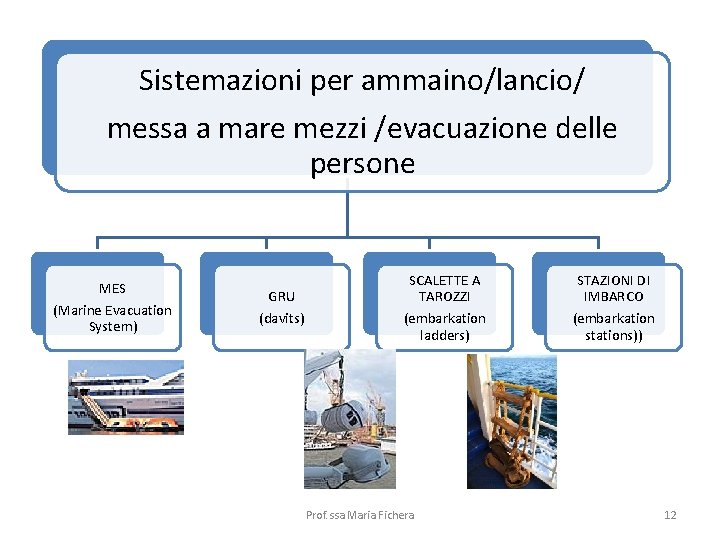

Sistemazioni per ammaino/lancio/ messa a mare mezzi /evacuazione delle persone MES (Marine Evacuation System) GRU (davits) SCALETTE A TAROZZI (embarkation ladders) Prof. ssa Maria Fichera STAZIONI DI IMBARCO (embarkation stations)) 12

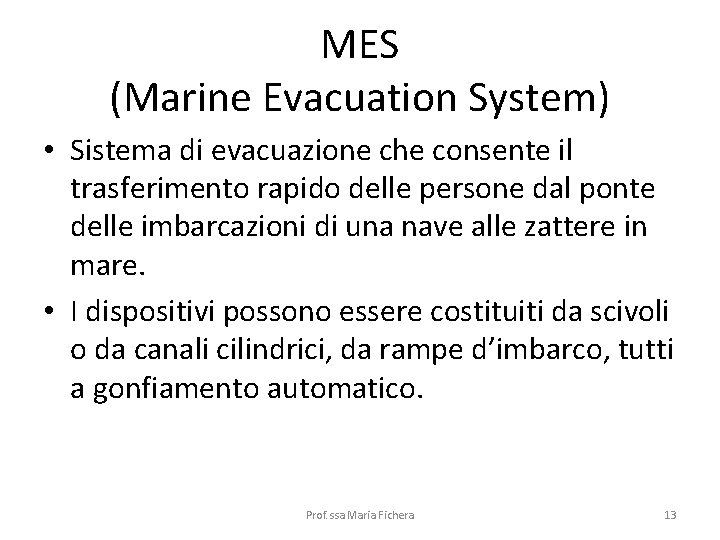

MES (Marine Evacuation System) • Sistema di evacuazione che consente il trasferimento rapido delle persone dal ponte delle imbarcazioni di una nave alle zattere in mare. • I dispositivi possono essere costituiti da scivoli o da canali cilindrici, da rampe d’imbarco, tutti a gonfiamento automatico. Prof. ssa Maria Fichera 13

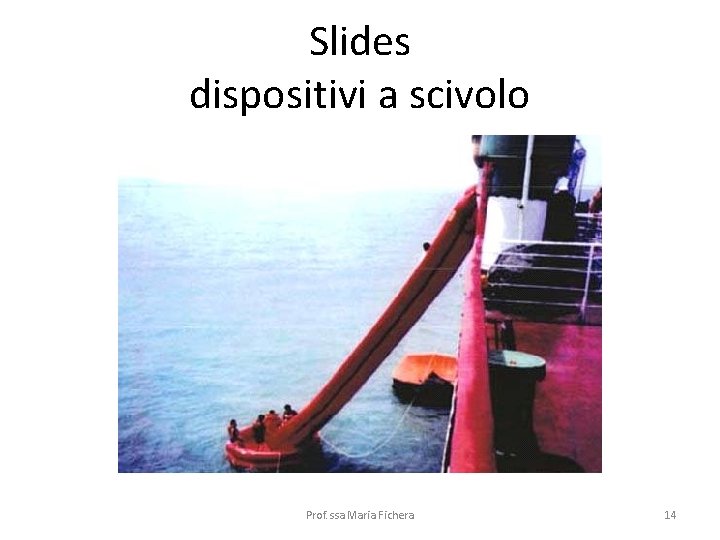

Slides dispositivi a scivolo Prof. ssa Maria Fichera 14

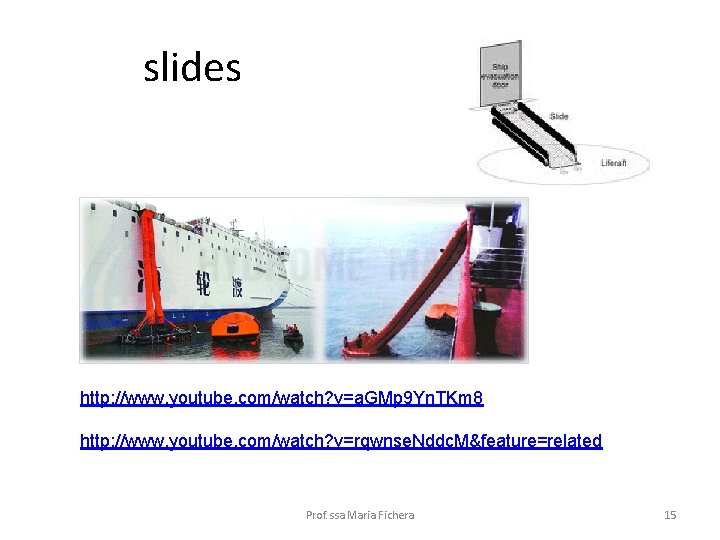

slides http: //www. youtube. com/watch? v=a. GMp 9 Yn. TKm 8 http: //www. youtube. com/watch? v=rqwnse. Nddc. M&feature=related Prof. ssa Maria Fichera 15

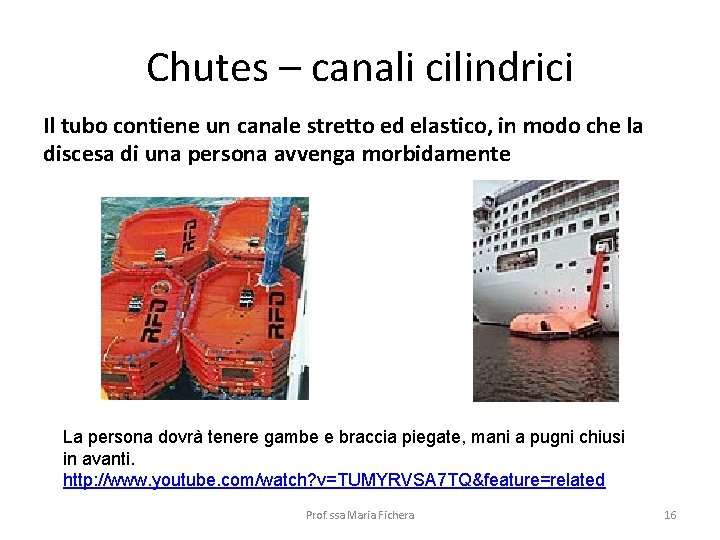

Chutes – canali cilindrici Il tubo contiene un canale stretto ed elastico, in modo che la discesa di una persona avvenga morbidamente La persona dovrà tenere gambe e braccia piegate, mani a pugni chiusi in avanti. http: //www. youtube. com/watch? v=TUMYRVSA 7 TQ&feature=related Prof. ssa Maria Fichera 16

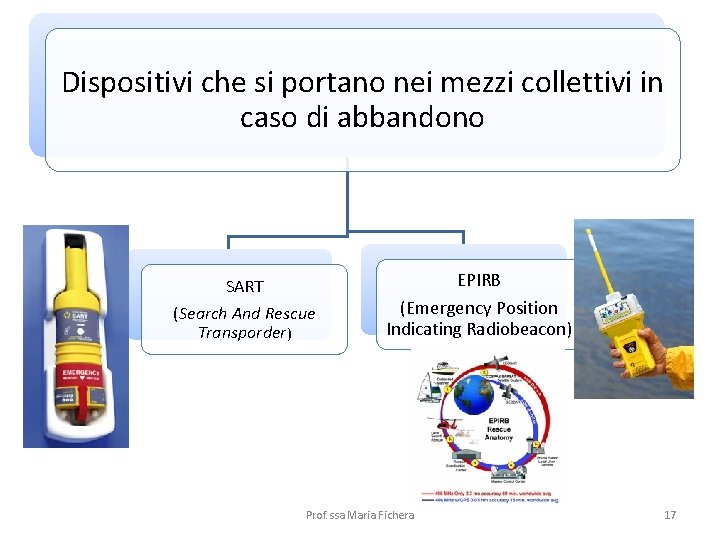

Dispositivi che si portano nei mezzi collettivi in caso di abbandono SART (Search And Rescue Transporder) EPIRB (Emergency Position Indicating Radiobeacon) Prof. ssa Maria Fichera 17

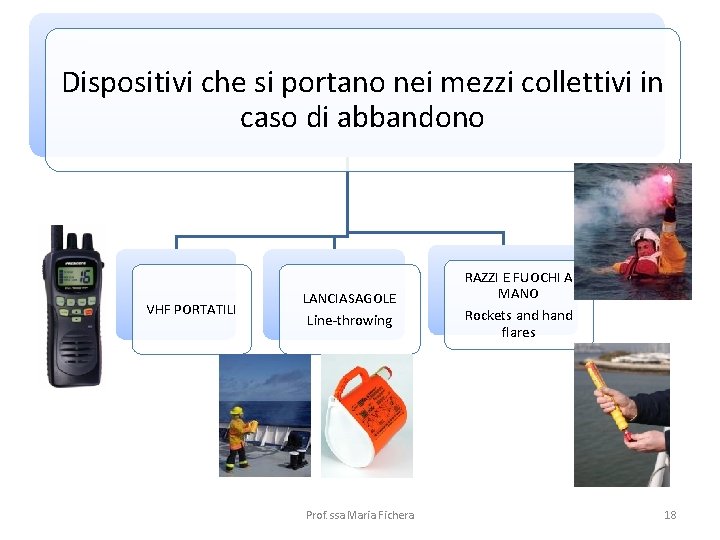

Dispositivi che si portano nei mezzi collettivi in caso di abbandono VHF PORTATILI LANCIASAGOLE Line-throwing Prof. ssa Maria Fichera RAZZI E FUOCHI A MANO Rockets and hand flares 18

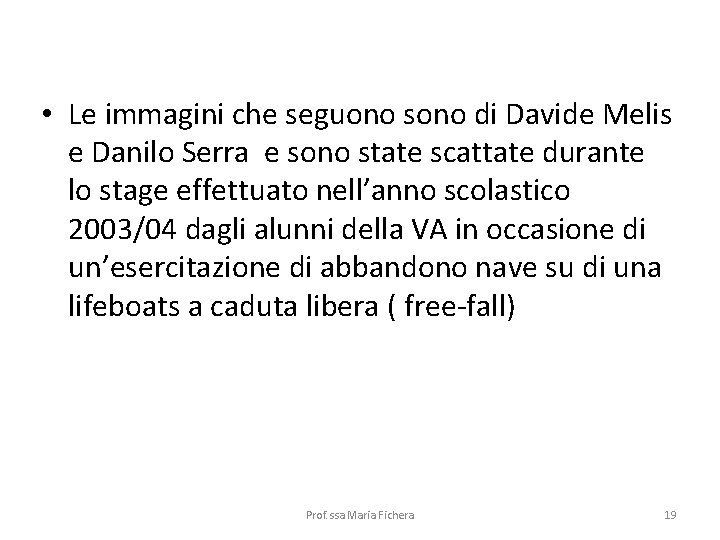

• Le immagini che seguono sono di Davide Melis e Danilo Serra e sono state scattate durante lo stage effettuato nell’anno scolastico 2003/04 dagli alunni della VA in occasione di un’esercitazione di abbandono nave su di una lifeboats a caduta libera ( free-fall) Prof. ssa Maria Fichera 19

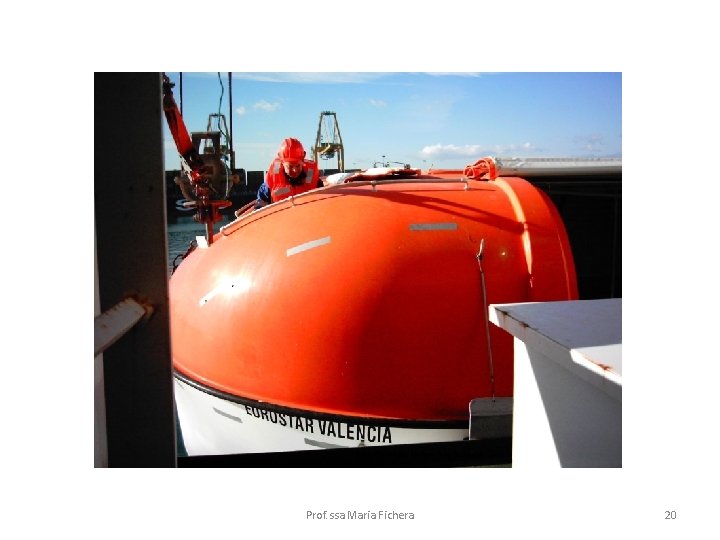

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 20

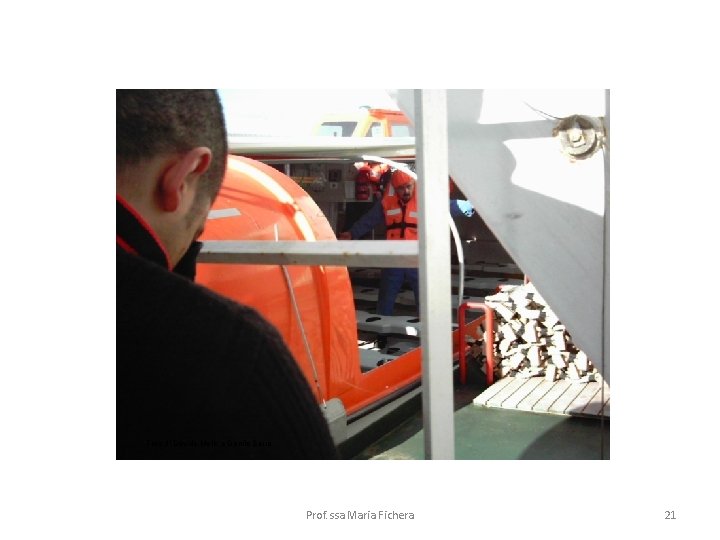

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 21

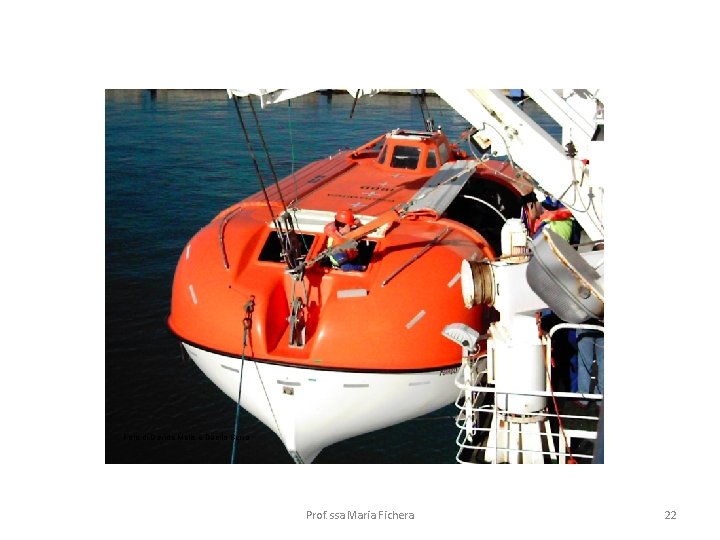

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 22

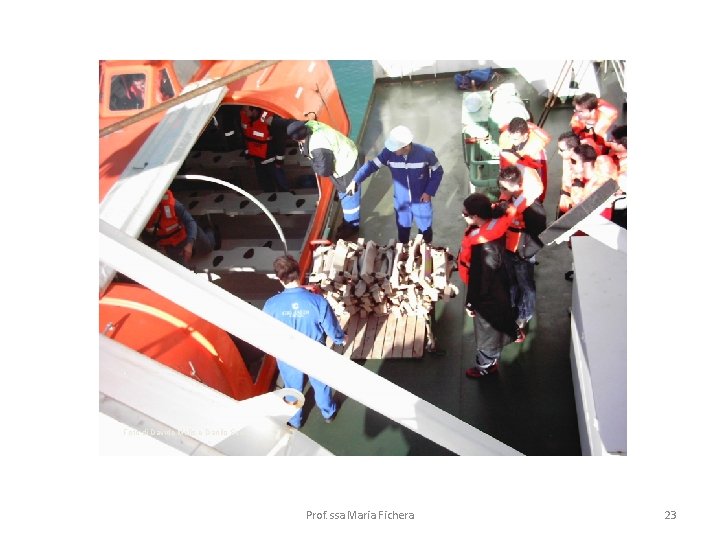

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 23

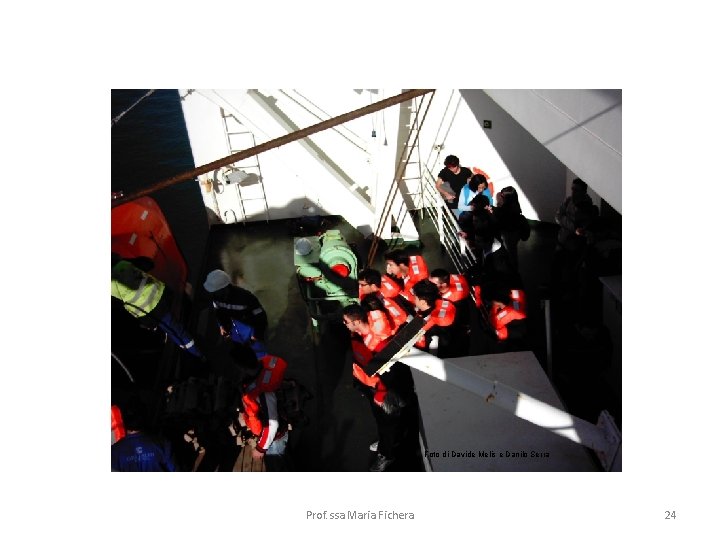

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 24

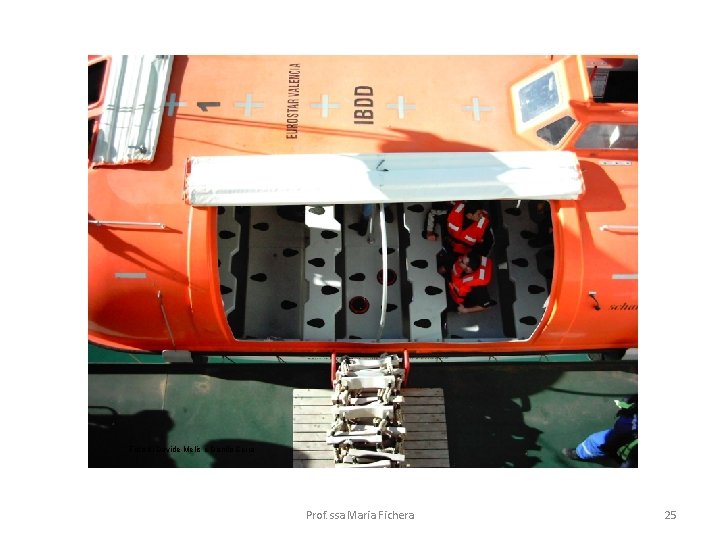

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 25

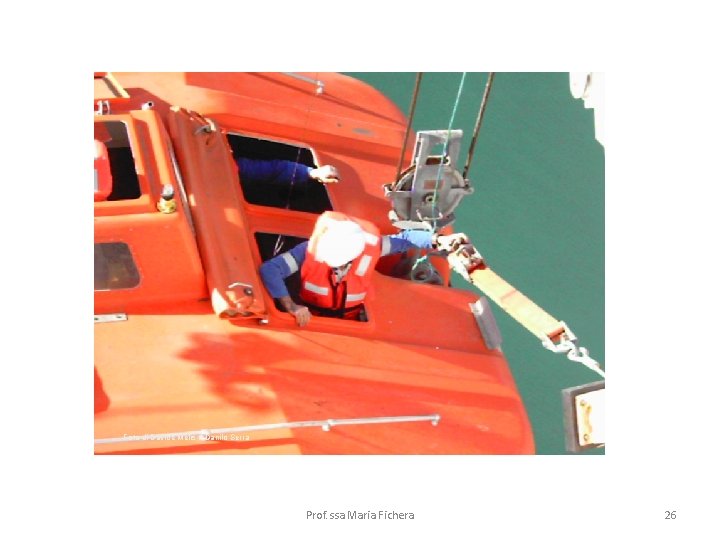

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 26

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 27

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 28

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 29

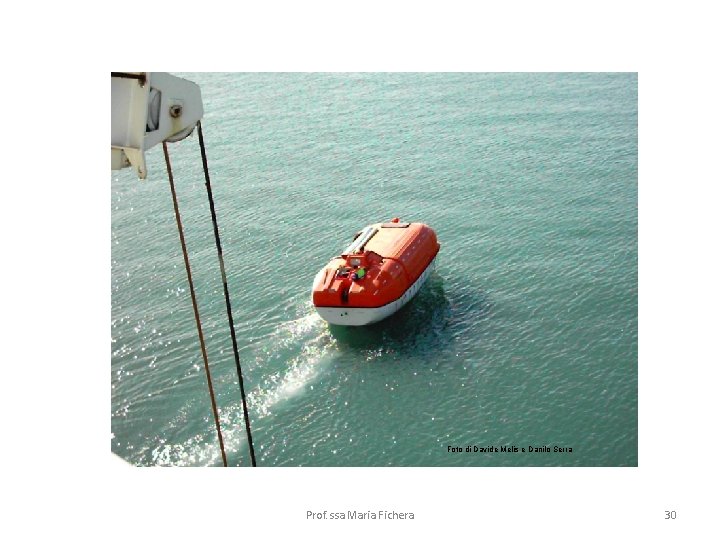

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 30

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 31

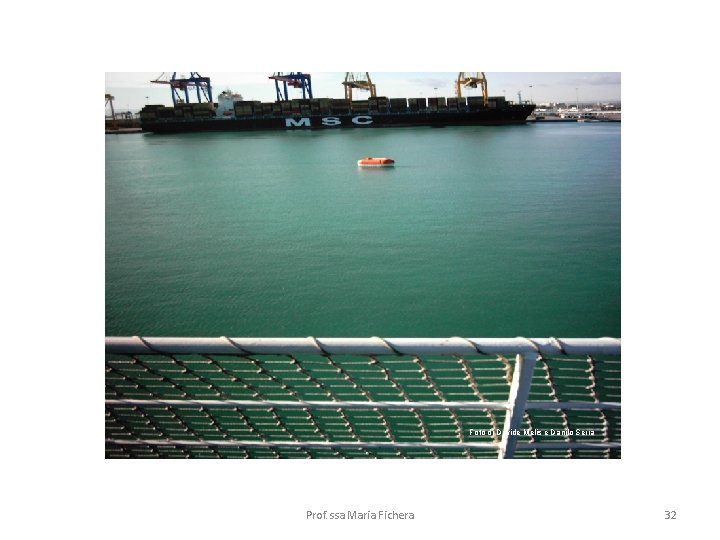

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 32

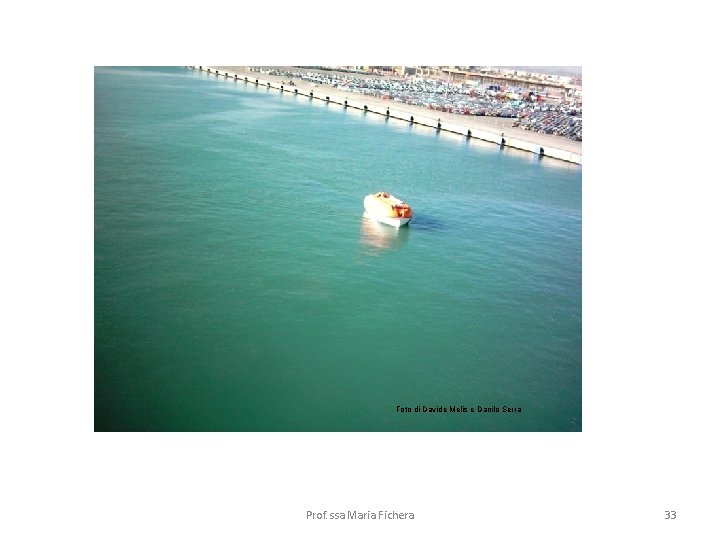

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 33

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 34

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 35

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 36

Foto di Davide Melis e Danilo Serra Prof. ssa Maria Fichera 37

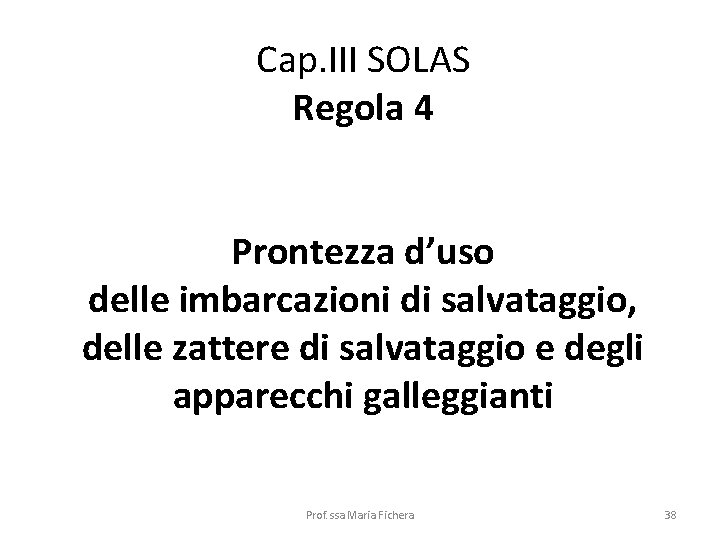

Cap. III SOLAS Regola 4 Prontezza d’uso delle imbarcazioni di salvataggio, delle zattere di salvataggio e degli apparecchi galleggianti Prof. ssa Maria Fichera 38

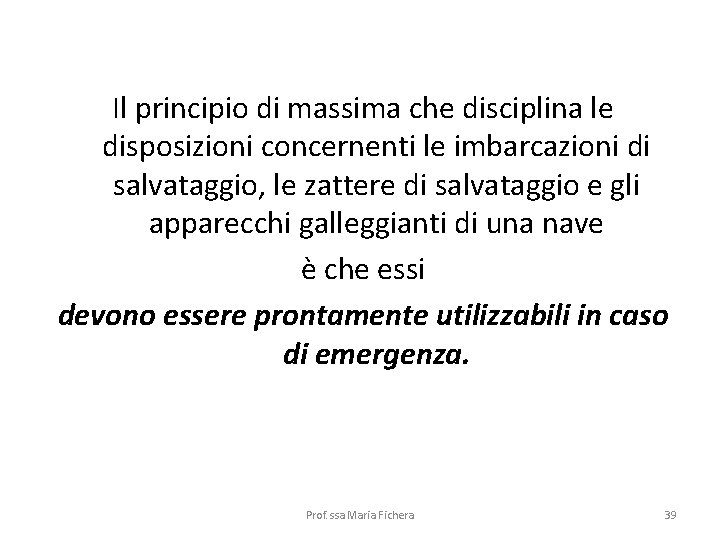

Il principio di massima che disciplina le disposizioni concernenti le imbarcazioni di salvataggio, le zattere di salvataggio e gli apparecchi galleggianti di una nave è che essi devono essere prontamente utilizzabili in caso di emergenza. Prof. ssa Maria Fichera 39

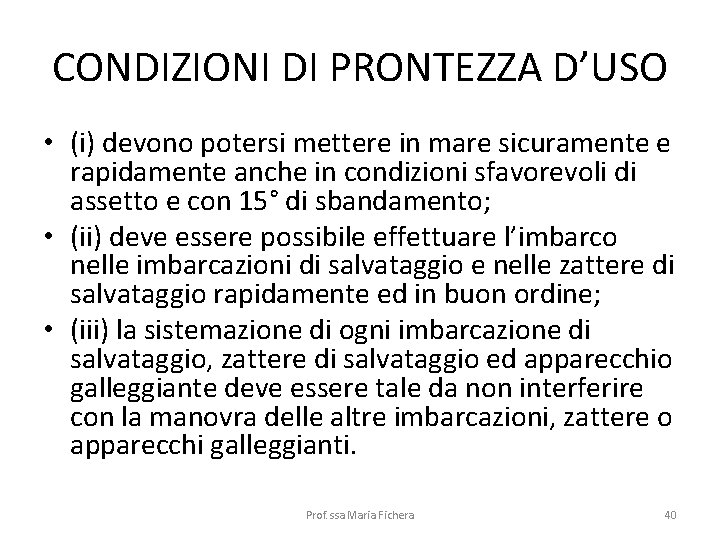

CONDIZIONI DI PRONTEZZA D’USO • (i) devono potersi mettere in mare sicuramente e rapidamente anche in condizioni sfavorevoli di assetto e con 15° di sbandamento; • (ii) deve essere possibile effettuare l’imbarco nelle imbarcazioni di salvataggio e nelle zattere di salvataggio rapidamente ed in buon ordine; • (iii) la sistemazione di ogni imbarcazione di salvataggio, zattere di salvataggio ed apparecchio galleggiante deve essere tale da non interferire con la manovra delle altre imbarcazioni, zattere o apparecchi galleggianti. Prof. ssa Maria Fichera 40

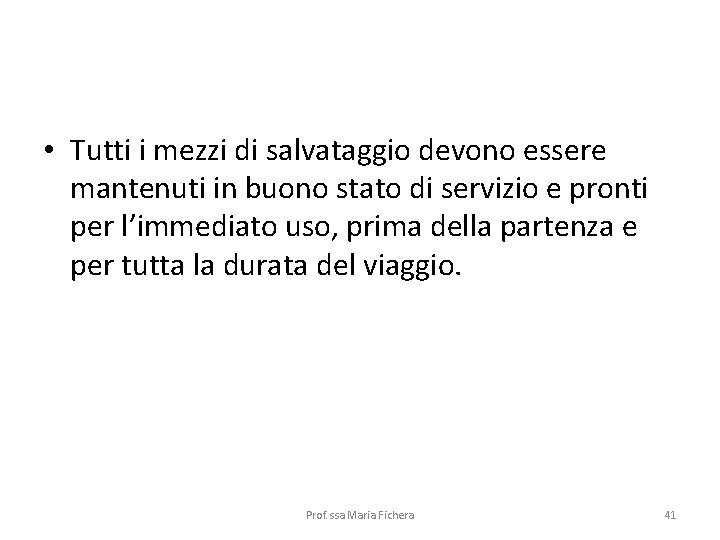

• Tutti i mezzi di salvataggio devono essere mantenuti in buono stato di servizio e pronti per l’immediato uso, prima della partenza e per tutta la durata del viaggio. Prof. ssa Maria Fichera 41

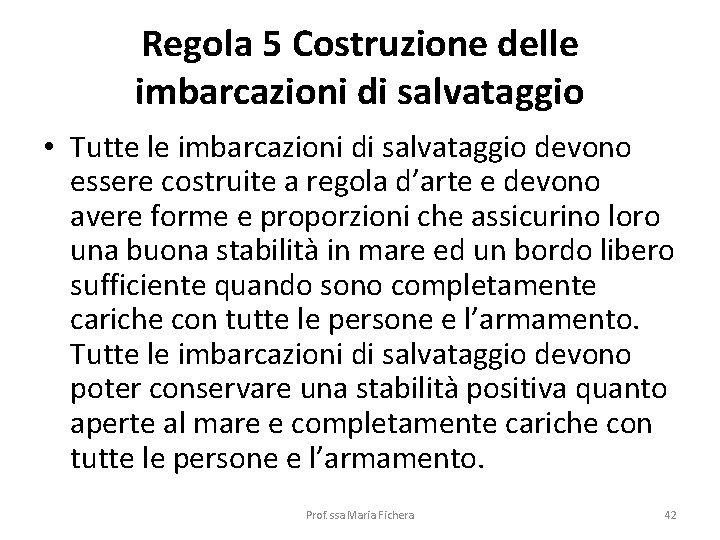

Regola 5 Costruzione delle imbarcazioni di salvataggio • Tutte le imbarcazioni di salvataggio devono essere costruite a regola d’arte e devono avere forme e proporzioni che assicurino loro una buona stabilità in mare ed un bordo libero sufficiente quando sono completamente cariche con tutte le persone e l’armamento. Tutte le imbarcazioni di salvataggio devono poter conservare una stabilità positiva quanto aperte al mare e completamente cariche con tutte le persone e l’armamento. Prof. ssa Maria Fichera 42

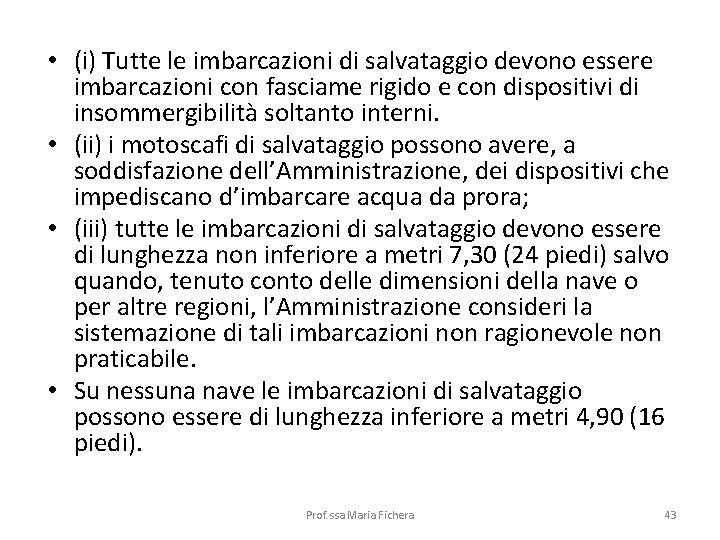

• (i) Tutte le imbarcazioni di salvataggio devono essere imbarcazioni con fasciame rigido e con dispositivi di insommergibilità soltanto interni. • (ii) i motoscafi di salvataggio possono avere, a soddisfazione dell’Amministrazione, dei dispositivi che impediscano d’imbarcare acqua da prora; • (iii) tutte le imbarcazioni di salvataggio devono essere di lunghezza non inferiore a metri 7, 30 (24 piedi) salvo quando, tenuto conto delle dimensioni della nave o per altre regioni, l’Amministrazione consideri la sistemazione di tali imbarcazioni non ragionevole non praticabile. • Su nessuna nave le imbarcazioni di salvataggio possono essere di lunghezza inferiore a metri 4, 90 (16 piedi). Prof. ssa Maria Fichera 43
