Materi 3 Kewirausahaan Grafika Menggunakan Menu dan Ikon

Materi 3 Kewirausahaan (Grafika) Menggunakan Menu dan Ikon untuk Membuat Desain Sederhana.

A. Membuat Objek

A. Membuat Objek �Untuk membuat objek sebelumnya dengan menyediakan halaman kosong, caranya : �File> New, atau �CTRL + N

Membuat tools untuk membuat garis : �Ada beberapa bentuk garis yang dapat dibuat di fasilitas Flyout Freehand tool diantaranya ada Freehand, 2 -Point Line, Bezier, Artistic Media, Pen, B-Spline, Polyline, 3 - Point Curve

Freehand Tool �Digunakan untuk membuat garis bebas (menggambar bebas). Tool ini juga dapat digunakan untuk membuat garis lurus.

…. . Cara tool Freehand • Klik tool Freehand di dalam area kanvas untuk membuat titik pertama. • Geser Pointer • Klik pada posisi berikutnya untuk membuat segmen garis.

Bezier Tool �Digunakan untuk menggambar kurva yang memiliki sisi-sisis garis lurus.

…. Cara Bezier Tool �Buatlah garis dengan cara mengklik area gambar. Pertama klik pada sisi kiri dan kedua klik pada sisi kanan, maka terbentuklah garis sesuai dengan prtemuan kedua titik tersebut. �Klik Shape Tool, Tempatkan pada objek gambar garis lurus hingga muncul kotak.

�Klik kanan pada kotak kecil yang terletak pada garis lurus hingga muncul menu yang berisi bernagai pilihan bentuk lengkungan. �Pilihlah satunya misalnya to Curve, lalu lakukan dengan cara menyeretnya

Artistic Media Tool �Digunakan untuk membuat garis yang artistik.

Cara Artistic Media Tool �Aktifkan Artistic Media Tool. �Pilihlah satu jenis garis yang ingin dibuat misalnya artistic. �Untuk membuat jenis garis yang sudah dipilih, lakukan click-drag (seret) di area halaman.

Rectangle Tool �Digunakan Untuk membuat gambar rectangle atau kotak.

Cara Rectangle Tool �Pada Toolbox pilihlah Rectangle tool. �Geser Pointer Rectangle Tool untuk menggambar Objek ukuran persegi sesuai dengan keinginan �Seleksilah Objek persegi dengan menggunakan Pick Tool.

�Seleksilah objek persegi menggunakan pick Tool �Kemudian, isikan nilai sudut pada kotak left dan Right Rectangle.

Ellipse Tool �Digunakan untuk membuat objek lingkaran. Beberapa jenis objek yang dapat dihasilkan dari tool ini berbasis bentuk elips, antara lain elips, lingkaran penuh, dan lingkaran tidak penuh.

Cara Membuat Ellipse Tool �Pada toolbox pilihlah Ellipse Tool. �Pada Menu Bar pilihlah bentuk yang akan dibuat dengan mengklik tombol �Ellipse untuk membuat lingkaran. � 3 -Point Ellipse untuk menggambar Objek. • Selanjutnya, Seret Ellipse Tool pada kanvas untuk membentuk Objek sesuai pilihan.

Polygon Tool �Digunakan untuk membuat objek berbentuk Poligon.

Cara Polygon Tool �Pada Toolbox pilihlah polygon Tool. �Pada Flyout pilihlah menu yang akan digambar, yaitu dengan mengklik tombol : �Polygon : Untuk menggambar objek dengan banyak sisi. �Star : Untuk menggambar objek dengan bentuk bintang. �Setelah itu, tentukan jumlah sisi objek poligon di dalam kotak Number Of Points On Polygon. �Klik dan drag (seret) Polygon Tool pada kanvas untuk menggambar objek poligon.

Membuat Objek Bintang dengan Bentuk Kompleks : �Digunakan untuk membuat bintang yang rumit.

�Jumlah sudut pada bintang dapat diatur melalui toolbar Points or Sides �Ketajaman sudut pada objek bintang dapat diatur melalui toolbar Sharpness �Adapun Ketebalan Garis dapat diatur melalui Outline Width

Objek Graph Paper �Digunakan untuk membuat objek serupa tabel yang memiliki baris dan kolom, seperti pada kertas gambar teknik. �Jumlah baris yang diinginkan dapat diatur pada bagian Column and Rows yang terdapat pada toolbar.

Cara Objek Graph Paper �Pada toolbox pilihlah Graph Paper Tool ini di letakkan satu kelompok dengan polygon tool. �Pada property bar tentukan Jumlah Kolom dan Baris tabel. �Seret Pointer Graph Tool untuk membentu tabel.

Objek Spiral �Digunakan untuk membuat gambar spiral seperti keinginan. �Jumlah putaran spiral dapat ditentukan melalui toolbar Spiral Revolution.

Cara Objek Spiral �Aktifkan Spiral Tool �Tentukan Variable yang terdapat pada property bar. Kalian dapat menentukan banyaknya spiral serta orientasinya. �Untuk membuat spiral sama lakukan perintah klik-drag

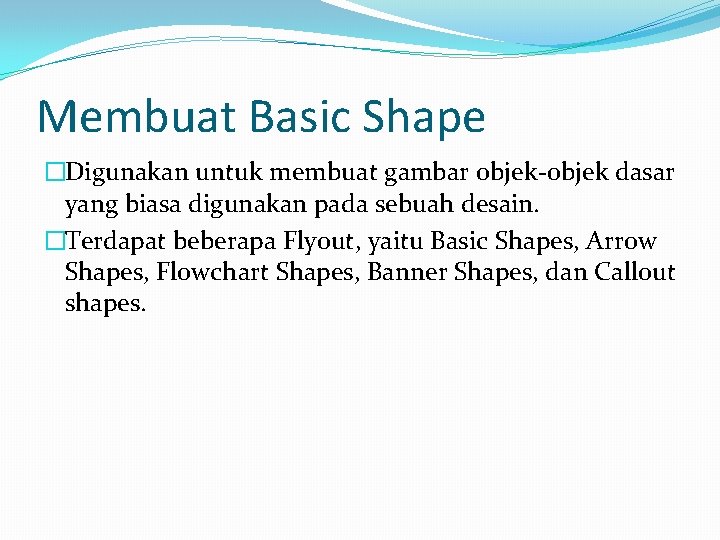

Membuat Basic Shape �Digunakan untuk membuat gambar objek-objek dasar yang biasa digunakan pada sebuah desain. �Terdapat beberapa Flyout, yaitu Basic Shapes, Arrow Shapes, Flowchart Shapes, Banner Shapes, dan Callout shapes.

…Lanjutan Flyout Basic Shapes Arrow Shapes �Digunakan membuat bentuk bangunan sederhana, Jajar Genjang, hati dan segitiga �Digunakan Untuk membuat gambar yang berbentuk panah.

…Lanjutan Flyout Basic Shapes Flowchart Shapes Banner Shapes �Digunakan untuk membuat gambar flowchart atau algoritma. �Digunakan untuk membuat objek berbentuk pita dan bentuk ledakan

…Lanjutan Flyout Basic Shapes Callout Shapes �Digunakan untuk membuat gambar Callout (Kotak seperti pada Komik) yang terkadang diperlukan untuk pemberian keterangan suatu gambar.

…Cara Basic Shapes �Pilihlah Banner Shapes Tool. �Pada property bar pilihlah bentuk objek kotak perfect shapes sesuai keinginan. �Seret Pointer tool Banner Shapes pada kanvas untuk membuat objek sesuai dengan yang dipilih.

Membuat Teks �Dalam Corel Draw terdapat 2 istilah untuk teks : �Artistic text : untuk kebutuhan teks dengan baris pendek. Mis : Judul atau teks efek �Paragraf Text : untuk badan teks yang diperlukan untuk dokumen panjang. Mis : membuat majalah dan brosur.

…Cara Text Tool �Pilih text tool, lalu klik di area halaman untuk meletakkan kursor. �Ketiklah Teks, misalnya “Corel. DRAW”. �Kemudian atur teks yang sudah di ketik dengan berbagai tool yang tersedia.

…Modifikasi Text Tool �Pilih Jenis Efek Teks atau Shape menggunakan flyoutnya Blend tool

Latihan Praktikum 1 1. 2. 3. 4. 5. 6. Bukalah Corel Draw Versi X 5 atau X 6 pada Komputer mu Kemudian Buka Lembar Kerja Baru. Selanjutnya Buatlah Logo Black Berry Seperti Gambar di samping. Berilah Nama dibawah Logomu. Simpanlah dengan format gambar jpg Dan Juga Simpan Gambar dengan Format : Nama_Kelas_Logo Black. Berry. JPG. Misalnya : Firqih Eka Iswara_XII IPA 2_Logo Black Berry. JPG

Latihan Praktikum 2 1. 2. 3. 4. 5. Bukalah Corel Draw Versi X 5 atau X 6 pada Komputer mu Kemudian Buka Lembar Kerja Baru. Selanjutnya Buatlah Logo Ubuntu Seperti Gambar di samping. Simpanlah dengan format gambar jpg Dan Juga Simpan Gambar dengan Format : Nama 1_Nama 2_Kelas_Logo Ubuntu. JPG. Misalnya : Firqih_Ririn_XII IPA 2_Logo Ubuntu. JPG
