Leitfaden für gutes Licht Erfahrungen aus den ersten LEDProjekten der Ponts et Chaussées Service Electro-Mécanique Leitfaden gutes Licht 1

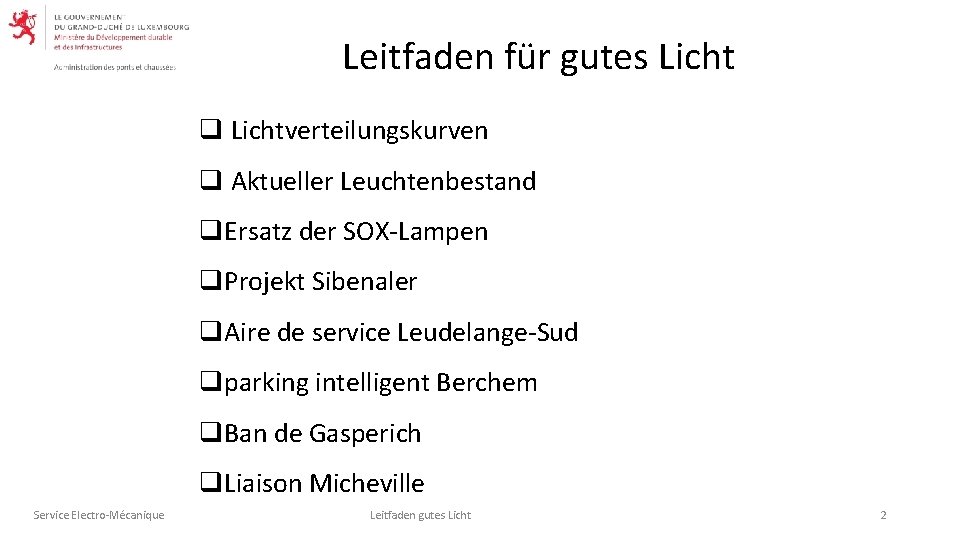

Leitfaden für gutes Licht q Lichtverteilungskurven q Aktueller Leuchtenbestand q. Ersatz der SOX-Lampen q. Projekt Sibenaler q. Aire de service Leudelange-Sud qparking intelligent Berchem q. Ban de Gasperich q. Liaison Micheville Service Electro-Mécanique Leitfaden gutes Licht 2

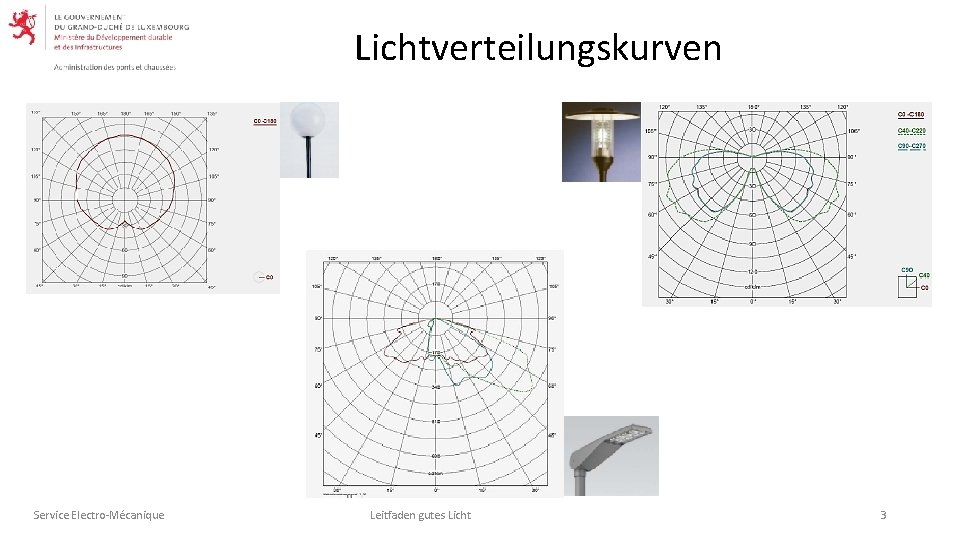

Lichtverteilungskurven Service Electro-Mécanique Leitfaden gutes Licht 3

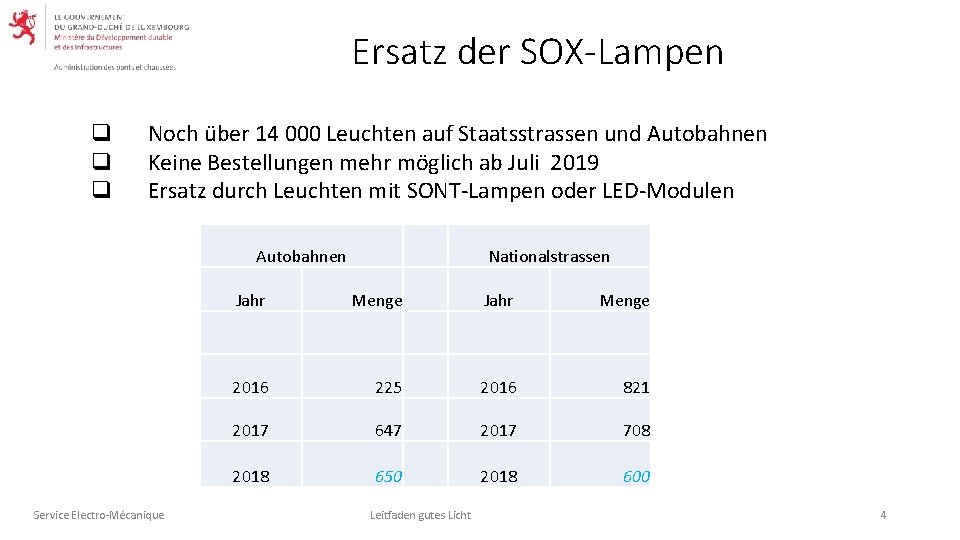

Ersatz der SOX-Lampen q q q Noch über 14 000 Leuchten auf Staatsstrassen und Autobahnen Keine Bestellungen mehr möglich ab Juli 2019 Ersatz durch Leuchten mit SONT-Lampen oder LED-Modulen Autobahnen Jahr Nationalstrassen Menge Jahr 2016 225 2016 821 2017 647 2017 708 2018 650 2018 600 Service Electro-Mécanique Leitfaden gutes Licht Menge 4

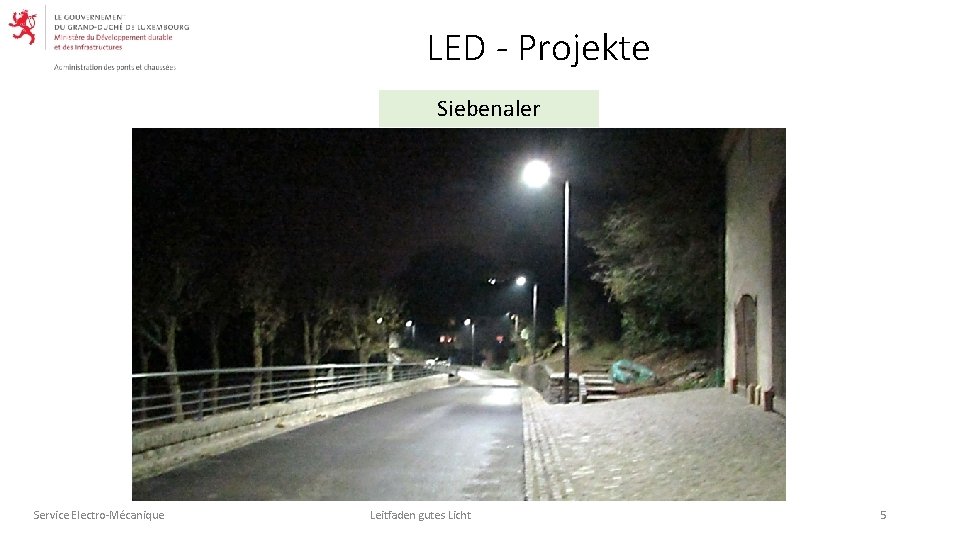

LED - Projekte Siebenaler Service Electro-Mécanique Leitfaden gutes Licht 5

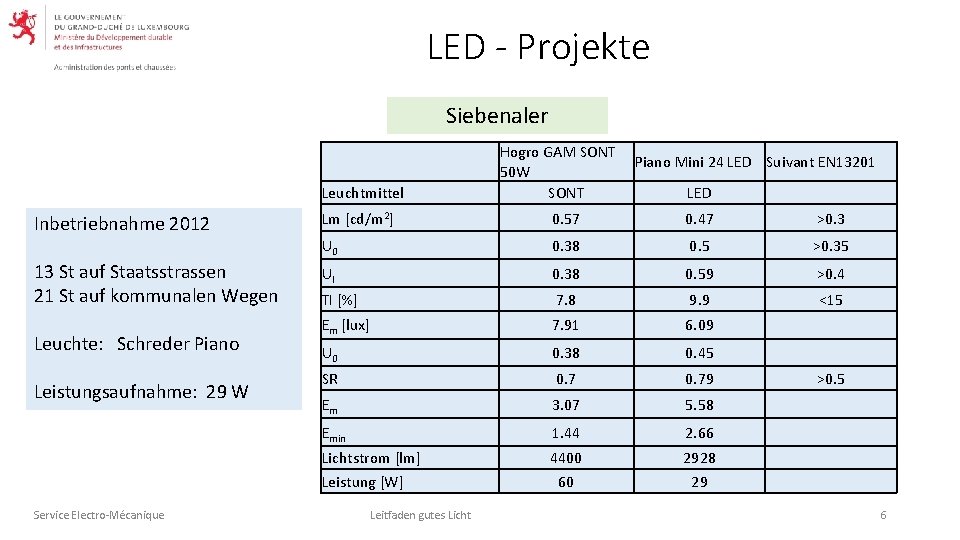

LED - Projekte Siebenaler Leuchtmittel Inbetriebnahme 2012 13 St auf Staatsstrassen 21 St auf kommunalen Wegen Leuchte: Schreder Piano Leistungsaufnahme: 29 W Hogro GAM SONT Piano Mini 24 LED Suivant EN 13201 50 W SONT LED Lm [cd/m 2] 0. 57 0. 47 >0. 3 U 0 0. 38 0. 5 >0. 35 Ul 0. 38 0. 59 >0. 4 TI [%] 7. 8 9. 9 <15 Em [lux] 7. 91 6. 09 U 0 0. 38 0. 45 SR 0. 79 >0. 5 Em 3. 07 5. 58 Emin 1. 44 2. 66 Lichtstrom [lm] Leistung [W] 4400 60 2928 29 Service Electro-Mécanique Leitfaden gutes Licht 6

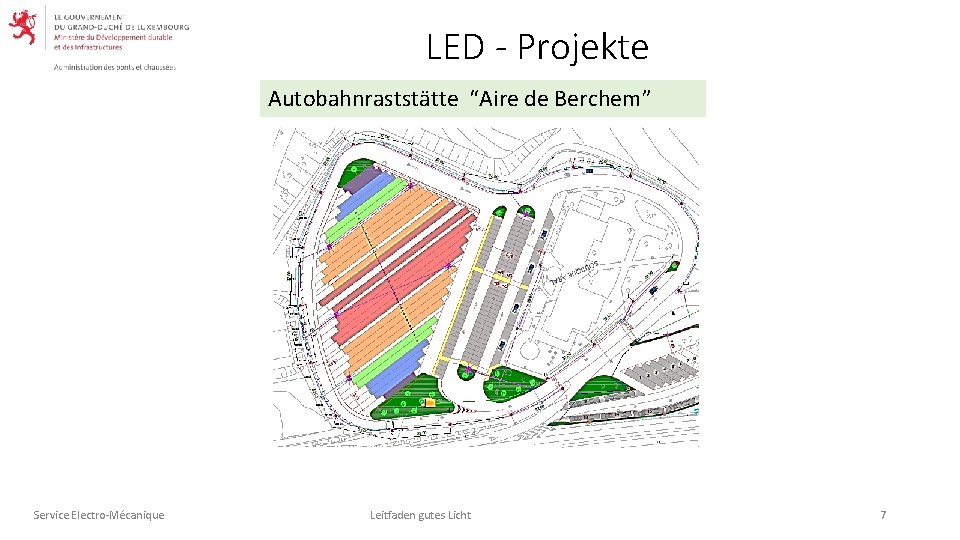

LED - Projekte Autobahnraststätte “Aire de Berchem” Service Electro-Mécanique Leitfaden gutes Licht 7

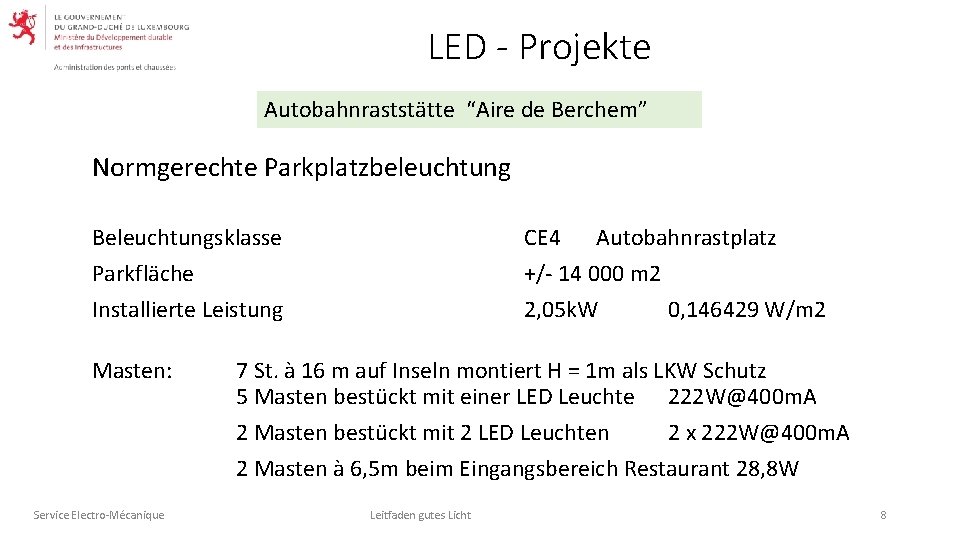

LED - Projekte Autobahnraststätte “Aire de Berchem” Normgerechte Parkplatzbeleuchtung Beleuchtungsklasse Parkfläche Installierte Leistung Masten: CE 4 Autobahnrastplatz +/- 14 000 m 2 2, 05 k. W 0, 146429 W/m 2 7 St. à 16 m auf Inseln montiert H = 1 m als LKW Schutz 5 Masten bestückt mit einer LED Leuchte 222 W@400 m. A 2 Masten bestückt mit 2 LED Leuchten 2 x 222 W@400 m. A 2 Masten à 6, 5 m beim Eingangsbereich Restaurant 28, 8 W Service Electro-Mécanique Leitfaden gutes Licht 8

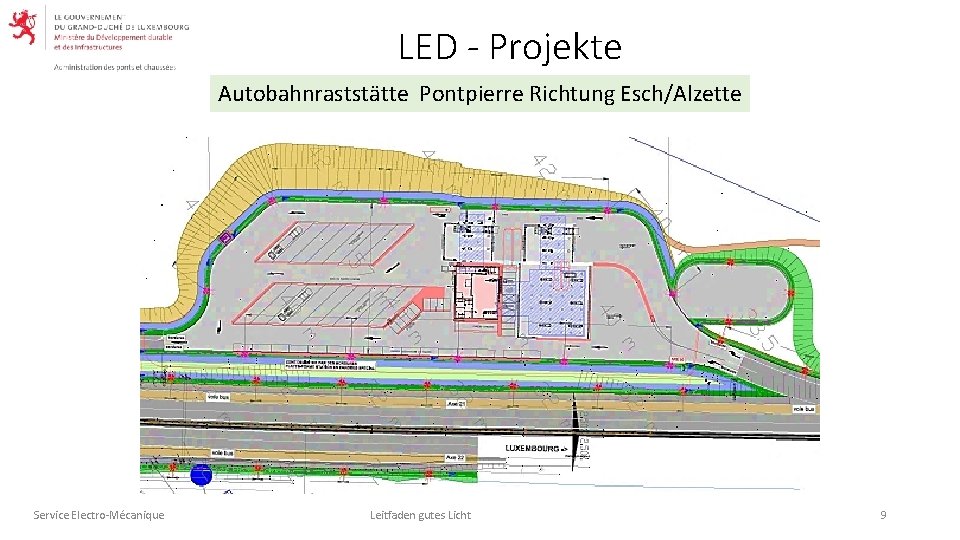

LED - Projekte Autobahnraststätte Pontpierre Richtung Esch/Alzette Service Electro-Mécanique Leitfaden gutes Licht 9

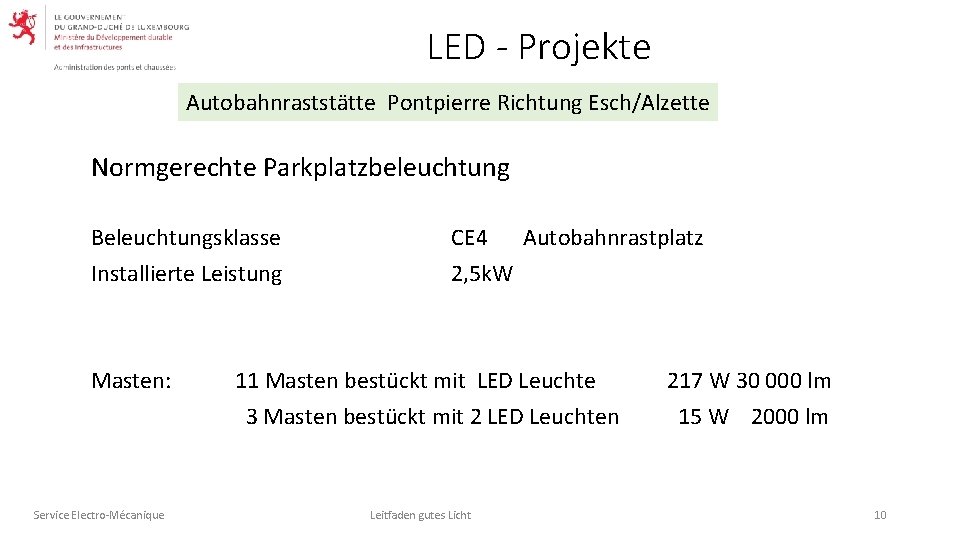

LED - Projekte Autobahnraststätte Pontpierre Richtung Esch/Alzette Normgerechte Parkplatzbeleuchtung Beleuchtungsklasse Installierte Leistung Masten: CE 4 Autobahnrastplatz 2, 5 k. W 11 Masten bestückt mit LED Leuchte 3 Masten bestückt mit 2 LED Leuchten Service Electro-Mécanique Leitfaden gutes Licht 217 W 30 000 lm 15 W 2000 lm 10

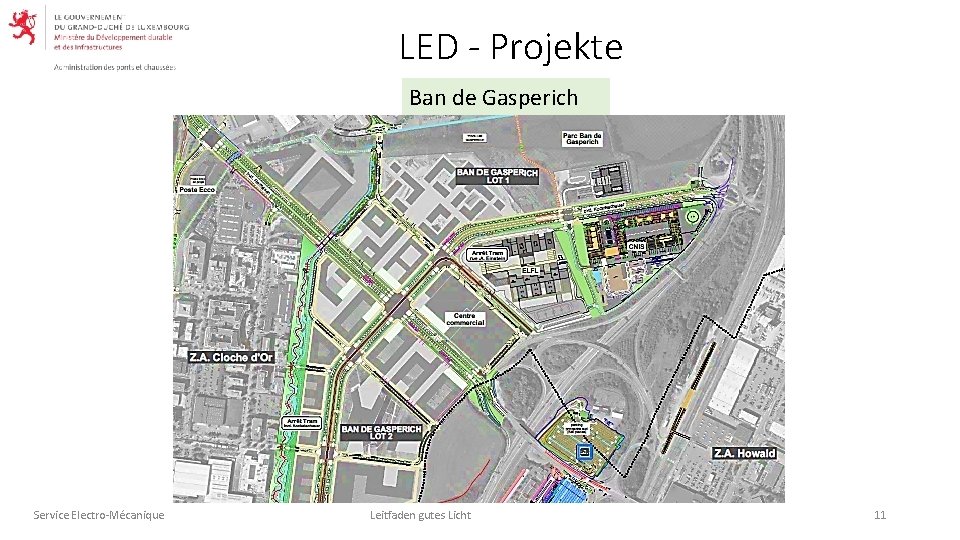

LED - Projekte Ban de Gasperich Service Electro-Mécanique Leitfaden gutes Licht 11

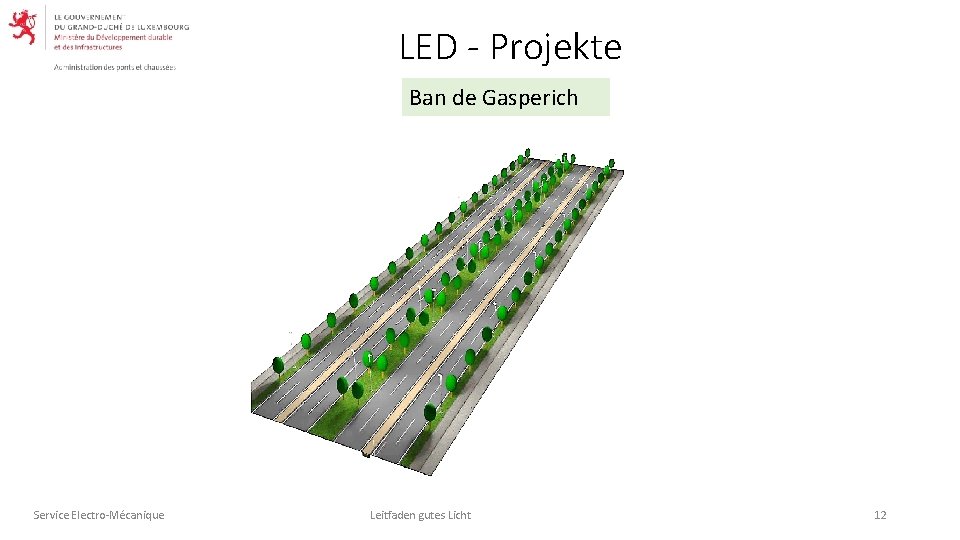

LED - Projekte Ban de Gasperich Service Electro-Mécanique Leitfaden gutes Licht 12

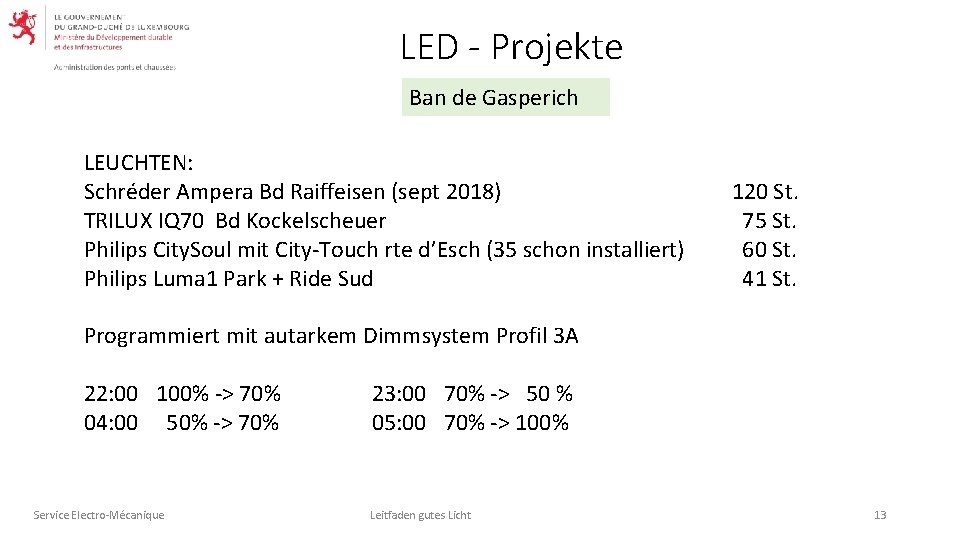

LED - Projekte Ban de Gasperich LEUCHTEN: Schréder Ampera Bd Raiffeisen (sept 2018) TRILUX IQ 70 Bd Kockelscheuer Philips City. Soul mit City-Touch rte d’Esch (35 schon installiert) Philips Luma 1 Park + Ride Sud 120 St. 75 St. 60 St. 41 St. Programmiert mit autarkem Dimmsystem Profil 3 A 22: 00 100% -> 70% 04: 00 50% -> 70% 23: 00 70% -> 50 % 05: 00 70% -> 100% Service Electro-Mécanique Leitfaden gutes Licht 13

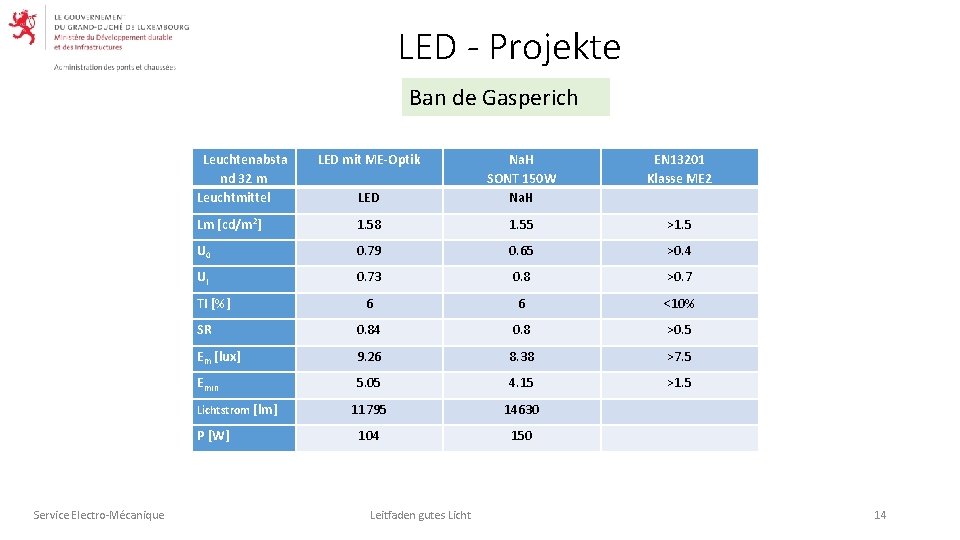

LED - Projekte Ban de Gasperich Leuchtenabsta nd 32 m Leuchtmittel LED Na. H SONT 150 W Na. H EN 13201 Klasse ME 2 Lm [cd/m 2] 1. 58 1. 55 >1. 5 U 0 0. 79 0. 65 >0. 4 Ul 0. 73 0. 8 >0. 7 6 6 <10% SR 0. 84 0. 8 >0. 5 Em [lux] 9. 26 8. 38 >7. 5 Emin 5. 05 4. 15 >1. 5 11795 14630 104 150 TI [%] Lichtstrom [lm] P [W] LED mit ME-Optik Service Electro-Mécanique Leitfaden gutes Licht 14

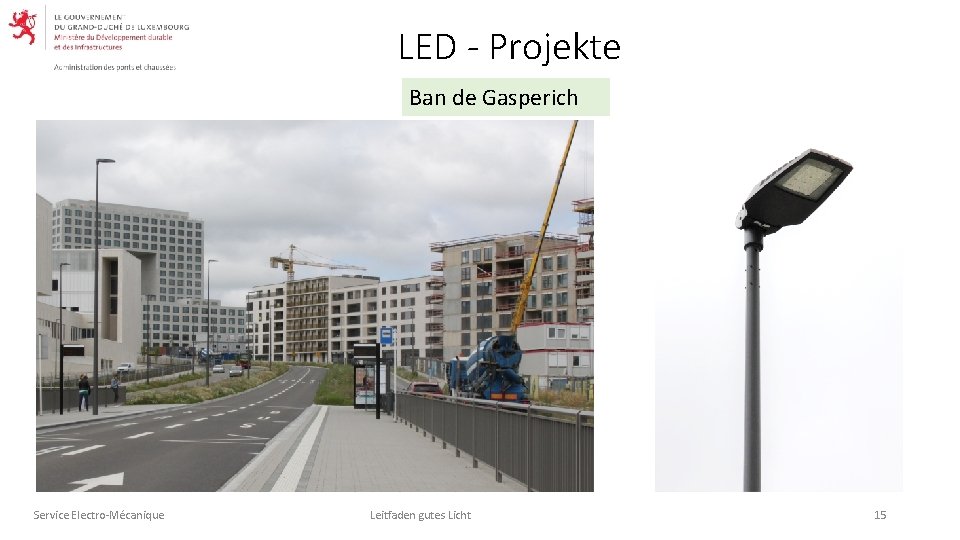

LED - Projekte Ban de Gasperich Service Electro-Mécanique Leitfaden gutes Licht 15

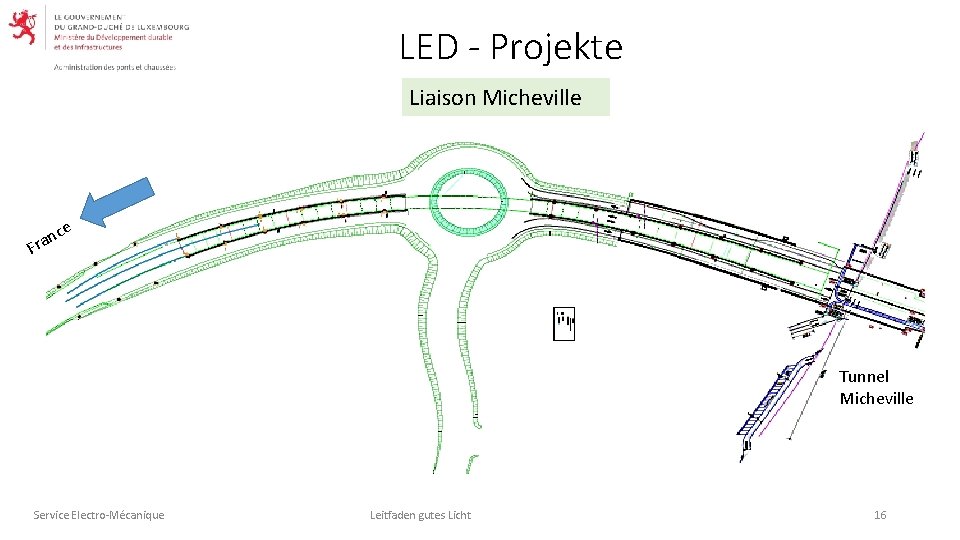

LED - Projekte Liaison Micheville ce n a Fr Tunnel Micheville Service Electro-Mécanique Leitfaden gutes Licht 16

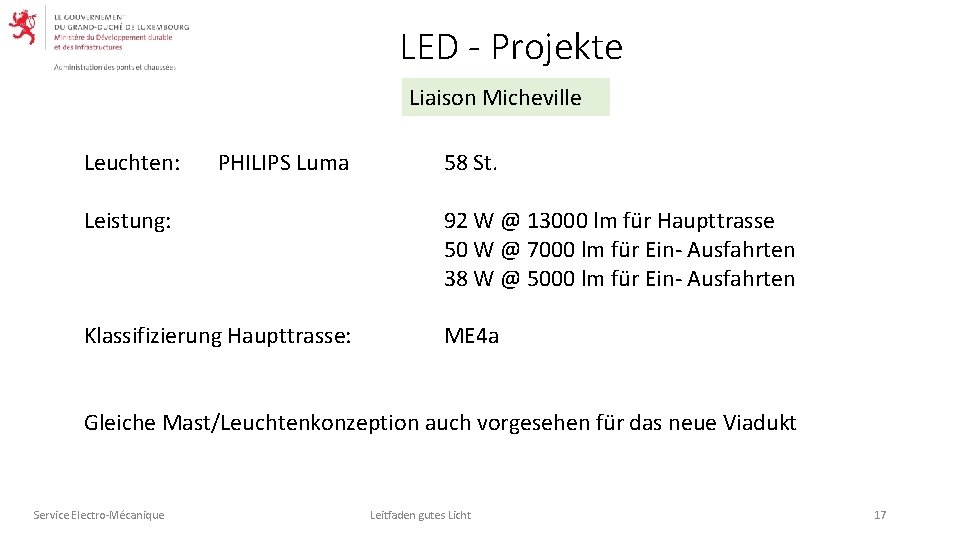

LED - Projekte Liaison Micheville Leuchten: PHILIPS Luma 58 St. Leistung: 92 W @ 13000 lm für Haupttrasse 50 W @ 7000 lm für Ein- Ausfahrten 38 W @ 5000 lm für Ein- Ausfahrten Klassifizierung Haupttrasse: ME 4 a Gleiche Mast/Leuchtenkonzeption auch vorgesehen für das neue Viadukt Service Electro-Mécanique Leitfaden gutes Licht 17

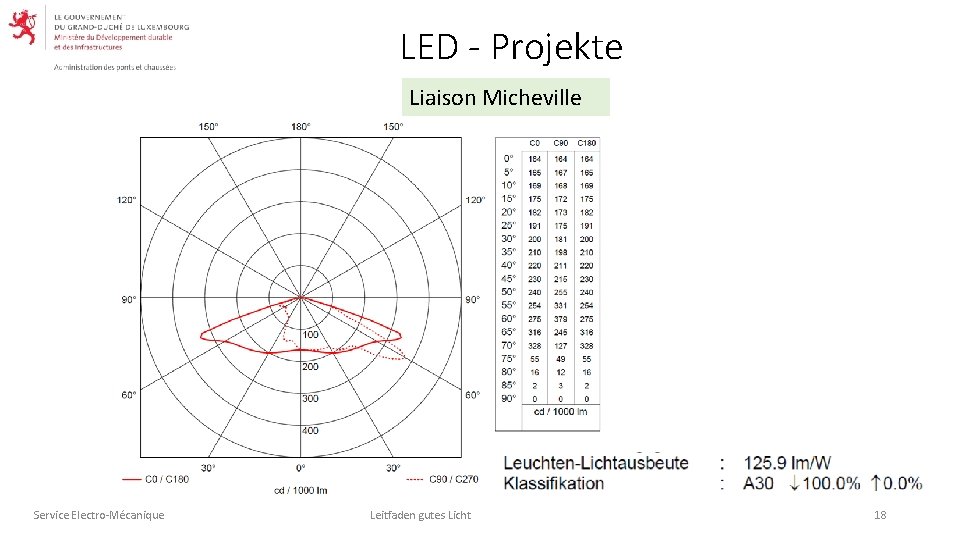

LED - Projekte Liaison Micheville Service Electro-Mécanique Leitfaden gutes Licht 18

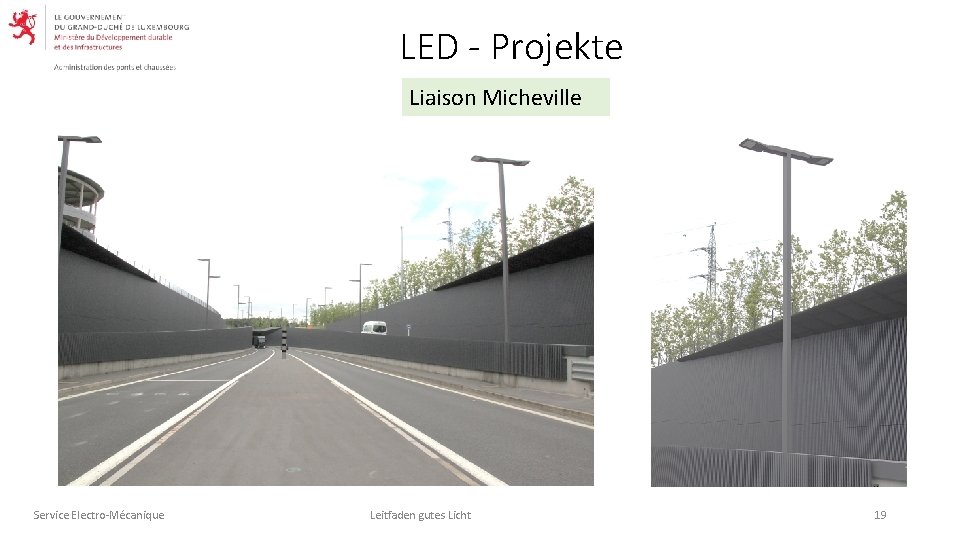

LED - Projekte Liaison Micheville Service Electro-Mécanique Leitfaden gutes Licht 19

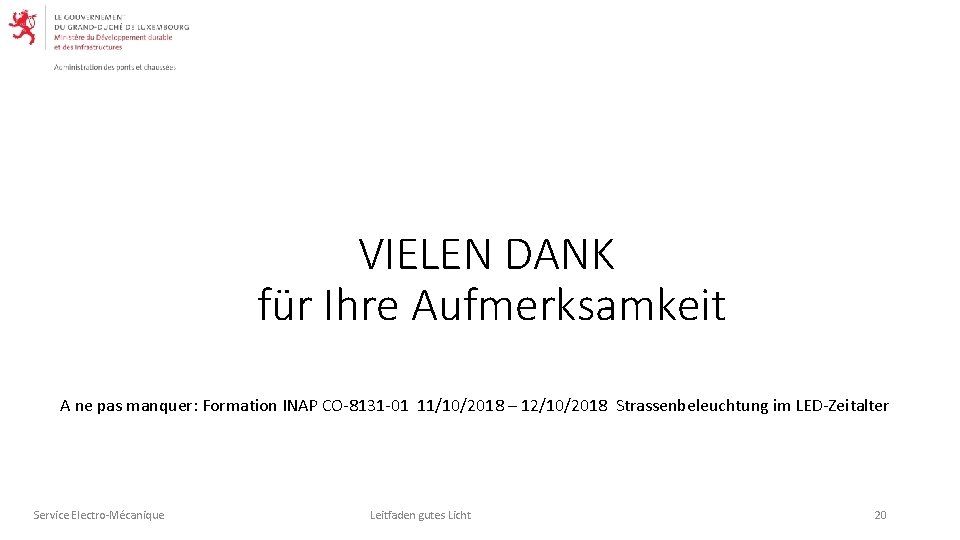

VIELEN DANK für Ihre Aufmerksamkeit A ne pas manquer: Formation INAP CO-8131 -01 11/10/2018 – 12/10/2018 Strassenbeleuchtung im LED-Zeitalter Service Electro-Mécanique Leitfaden gutes Licht 20
