IRRIGACIÓN Y DRENAJE

IRRIGACIÓN Y DRENAJE GENERALIDADES En el riego por surcos, el agua es conducida a través de pequeños canales o surcos, por lo cual no moja completamente el surco En los métodos de riego superficial o gravitacional el agua se mueve de un punto a otro a favor de la pendiente, impulsada por las diferencias de nivel existentes en el terreno. El agua se mueve desde lugares de mayor altura hacia lugares de menor altura, siendo la gravedad la fuerza motriz.

IRRIGACIÓN Y DRENAJE GENERALIDADES Objetivo del riego por gravedad Disminuir las pérdidas de agua, por escurrimiento y por percolación, para aumentar la eficiencia de riego. Permitir una mejor distribución del agua en el suelo, favoreciendo un desarrollo parejo del cultivo, lo que redunda en mayores y mejores rendimientos.

IRRIGACIÓN Y DRENAJE GENERALIDADES Factores preliminares a) Cultivo: entre estos se debe considerar, la densidad de siembra, o de plantación, tipo de crecimiento y susceptibilidad a enfermedades, especialmente las del cuello de la planta. b) Agua de riego: especialmente la disponibilidad o abundancia del recurso y la calidad, con énfasis en el contenido de sales de ésta. c) Suelo: interesan especialmente la pendiente, retención de humedad, pedregosidad y la velocidad de infiltración.

IRRIGACIÓN Y DRENAJE GENERALIDADES Factores preliminares d) Clima: determina la demanda de evapotranspiración de la atmósfera. El factor viento y frecuencia de heladas pueden importar para seleccionar un método de riego apropiado. e) Humanos: importante es la preparación del personal y las posibilidades de capacitarlo, en especial cuando se trata de métodos presurizados.

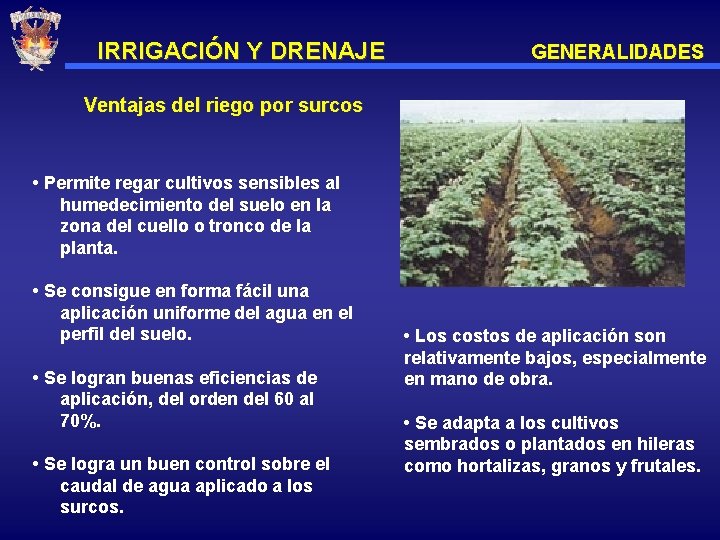

IRRIGACIÓN Y DRENAJE GENERALIDADES Ventajas del riego por surcos • Permite regar cultivos sensibles al humedecimiento del suelo en la zona del cuello o tronco de la planta. • Se consigue en forma fácil una aplicación uniforme del agua en el perfil del suelo. • Se logran buenas eficiencias de aplicación, del orden del 60 al 70%. • Se logra un buen control sobre el caudal de agua aplicado a los surcos. • Los costos de aplicación son relativamente bajos, especialmente en mano de obra. • Se adapta a los cultivos sembrados o plantados en hileras como hortalizas, granos y frutales.

IRRIGACIÓN Y DRENAJE Desventajas del riego por surcos • Requiere nivelación del suelo en el sentido del riego. • No es recomendable utilizarlo en suelos con pendientes mayores al 3%. • Para lograr las eficiencias señaladas se debe considerar adecuadamente: tiempo de riego, largo de surco, caudal a emplear, espaciamiento entre surcos y pendiente del suelo. GENERALIDADES

IRRIGACIÓN Y DRENAJE Desventajas del riego por surcos • Requiere costos de inversión, cuya magnitud está determinada fundamentalmente por la nivelación de suelos y por el sistema de distribución de agua que se utilice. • El agua con exceso de sales provoca problemas de acumulación de éstas en la parte alta de los surcos. • No se recomienda emplear en suelos con alta velocidad de infiltración como los arenosos, ya que se subdivide mucho el terreno por la gran cantidad de canales y surcos cortos. GENERALIDADES

IRRIGACIÓN Y DRENAJE GENERALIDADES a) Riego por surcos rectos: El riego por surcos rectos, consiste en la entrega de agua desde una regadera madre a pequeños canales o surcos ubicados en las hileras de siembra o plantación. Se adapta a cultivos sembrados en hileras como hortalizas, granos y frutales en general, en terrenos relativamente planos (pendientes menores a 2%).

IRRIGACIÓN Y DRENAJE b) Riego por surcos en curvas a nivel Una buena alternativa para manejar el agua de riego en terrenos con fuerte pendiente (2% a 10%) o fácilmente erosionables, es trazar los surcos siguiendo aproximadamente la curva de nivel (surcos en contorno). GENERALIDADES

IRRIGACIÓN Y DRENAJE DISEÑO DE RIEGO El diseño del riego por gravedad consiste en la selección de: Longitud Espaciamiento del surco Pendiente longitudinal Dirección de riego Gasto de riego

IRRIGACIÓN Y DRENAJE Lámina de riego neta (Ln) CÁLCULOS BÁSICOS

IRRIGACIÓN Y DRENAJE CÁLCULOS BÁSICOS Gasto de riego óptimo (Qo) Textura del suelo Lámina de riego Lr (cm) 6 Qo Lps/m 2 8 Ta (min) Tr (min) CUC Qo Lps/m Ta (min) 2 10 Tr (min) CUC Qo Lps/m 2 Ta (min) 12 Tr (min) CUC Qo Lps/m 2 Ta (min) Tr (min) CUC Francoarenosa 0. 027 37. 1 41. 2 0. 85 0. 02 59. 6 74. 1 0. 95 0. 018 73. 1 102. 9 0. 96 0. 017 82. 6 130. 7 0. 96 Franca 0. 015 67. 3 74. 1 0. 96 0. 013 86. 5 114. 0 0. 96 0. 011 120. 8 168. 4 0. 97 0. 011 120. 8 202. 0 0. 96 Franco limosa 0. 015 66. 0 74. 0 0. 91 0. 012 95. 2 123. 5 0. 96 0. 01 133. 5 185. 2 0. 98 0. 009 165. 5 246. 9 0. 98 Limosa 0. 012 82. 9 92. 6 0. 96 0. 01 113. 0 148. 2 0. 97 0. 009 137. 3 205. 8 0. 96 0. 008 173. 2 277. 8 0. 96 0. 0135 70. 8 82. 3 0. 96 0. 012 89. 6 123. 5 0. 97 0. 011 109. 1 168. 4 0. 96 0. 01 138. 5 222. 2 0. 97 0. 005 153. 1 222. 2 0. 91 0. 004 235. 6 370. 4 0. 95 0. 004 235. 6 463. 0 0. 92 0. 003 451. 2 740. 7 0. 97 0. 0023 342. 3 483. 1 0. 98 0. 002 452. 6 740. 7 0. 95 0. 001 6 730. 5 1557. 4 0. 97 0. 001 5 833. 2 1471. 7 0. 97 Arcilloarenosa 0. 004 181. 1 227. 8 0. 93 0. 003 4 270. 1 442. 2 0. 97 0. 003 358. 5 617. 3 0. 98 0. 003 358. 5 740. 7 0. 96 Arcillo limosa 0. 0009 768. 7 1234. 6 0. 94 0. 000 7 1297. 7 2116. 4 0. 99 0. 000 6 1756. 8 3035. 8 0. 97 0. 000 6 1756. 9 3643. 0 0. 94 Arcillosa 0. 0008 811. 9 1388. 9 0. 92 0. 000 6 1501. 4 2469. 1 0. 99 0. 000 6 1501. 4 3086. 4 0. 93 0. 001 522. 23 2222. 2 0. 95 Francoarcilloarenes a Franco arcillosa Francoarcillolimosa

IRRIGACIÓN Y DRENAJE CÁLCULOS BÁSICOS Gasto de riego unitario (Qu) Gasto máximo no erosivo (Qmax) Si Qmax > Qu se acepta la longitud de surcos

IRRIGACIÓN Y DRENAJE CÁLCULOS BÁSICOS Gasto de riego por surco (Qr) Número de surcos por tirada de riego (Ns)

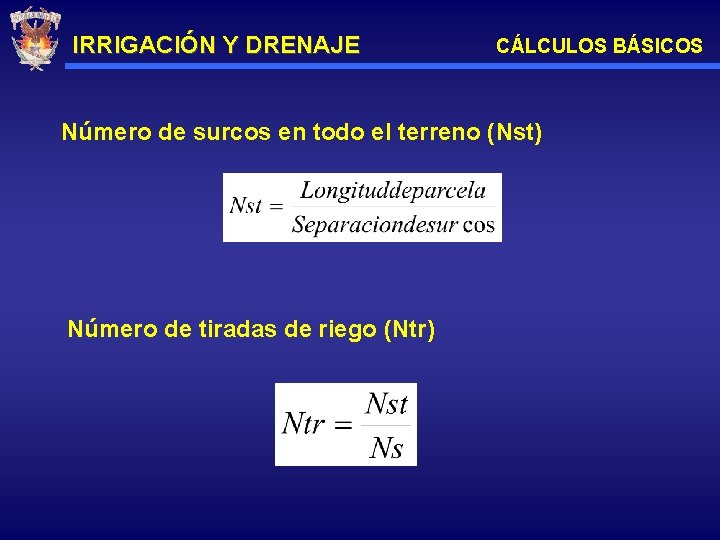

IRRIGACIÓN Y DRENAJE CÁLCULOS BÁSICOS Número de surcos en todo el terreno (Nst) Número de tiradas de riego (Ntr)

IRRIGACIÓN Y DRENAJE CÁLCULOS BÁSICOS Tiempo de riego (Tr) Del mismo cuadro de donde se saco el Gasto de riego óptimo Textura del suelo Lámina de riego Lr (cm) 6 Qo Lps/m 2 8 Ta (min) Tr (min) CUC Qo Lps/m Ta (min) 2 10 Tr (min) CUC Qo Lps/m 2 Ta (min) 12 Tr (min) CUC Qo Lps/m 2 Ta (min) Tr (min) CUC Francoarenosa 0. 027 37. 1 41. 2 0. 85 0. 02 59. 6 74. 1 0. 95 0. 018 73. 1 102. 9 0. 96 0. 017 82. 6 130. 7 0. 96 Franca 0. 015 67. 3 74. 1 0. 96 0. 013 86. 5 114. 0 0. 96 0. 011 120. 8 168. 4 0. 97 0. 011 120. 8 202. 0 0. 96 Franco limosa 0. 015 66. 0 74. 0 0. 91 0. 012 95. 2 123. 5 0. 96 0. 01 133. 5 185. 2 0. 98 0. 009 165. 5 246. 9 0. 98 Limosa 0. 012 82. 9 92. 6 0. 96 0. 01 113. 0 148. 2 0. 97 0. 009 137. 3 205. 8 0. 96 0. 008 173. 2 277. 8 0. 96 0. 0135 70. 8 82. 3 0. 96 0. 012 89. 6 123. 5 0. 97 0. 011 109. 1 168. 4 0. 96 0. 01 138. 5 222. 2 0. 97 0. 005 153. 1 222. 2 0. 91 0. 004 235. 6 370. 4 0. 95 0. 004 235. 6 463. 0 0. 92 0. 003 451. 2 740. 7 0. 97 0. 0023 342. 3 483. 1 0. 98 0. 002 452. 6 740. 7 0. 95 0. 001 6 730. 5 1557. 4 0. 97 0. 001 5 833. 2 1471. 7 0. 97 Arcilloarenosa 0. 004 181. 1 227. 8 0. 93 0. 003 4 270. 1 442. 2 0. 97 0. 003 358. 5 617. 3 0. 98 0. 003 358. 5 740. 7 0. 96 Arcillo limosa 0. 0009 768. 7 1234. 6 0. 94 0. 000 7 1297. 7 2116. 4 0. 99 0. 000 6 1756. 8 3035. 8 0. 97 0. 000 6 1756. 9 3643. 0 0. 94 Arcillosa 0. 0008 811. 9 1388. 9 0. 92 0. 000 6 1501. 4 2469. 1 0. 99 0. 000 6 1501. 4 3086. 4 0. 93 0. 001 522. 23 2222. 2 0. 95 Francoarcilloarenes a Franco arcillosa Francoarcillolimosa

IRRIGACIÓN Y DRENAJE EJEMPLO DE DISEÑO Diseñar el riego por surcos para una parcela de 70 ha, cuyas dimensiones son, 220 m x 302 m, las pendientes naturales son 0. 32% en el sentido N-S y 0. 23% en el sentido O-E. El gasto de riego que maneja el usuario es de 80 lps y la textura del suelo es francoarcillosa. N E 220 m S S = 0. 32 % O 302 m S = 0. 23%

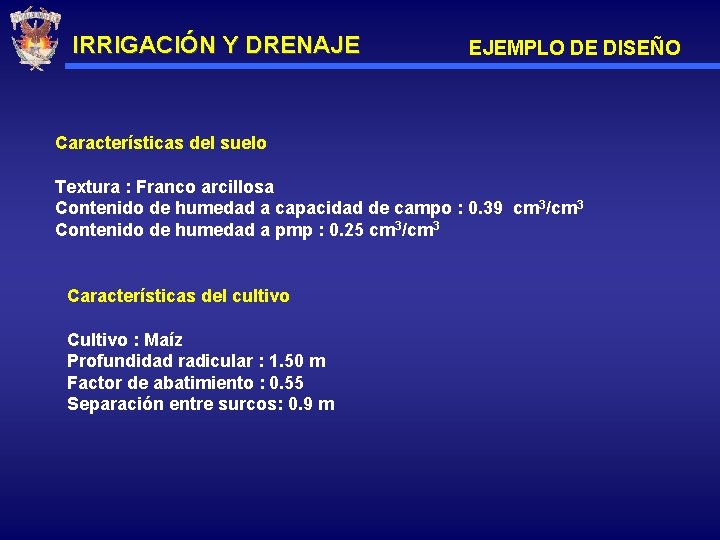

IRRIGACIÓN Y DRENAJE EJEMPLO DE DISEÑO Características del suelo Textura : Franco arcillosa Contenido de humedad a capacidad de campo : 0. 39 cm 3/cm 3 Contenido de humedad a pmp : 0. 25 cm 3/cm 3 Características del cultivo Cultivo : Maíz Profundidad radicular : 1. 50 m Factor de abatimiento : 0. 55 Separación entre surcos: 0. 9 m

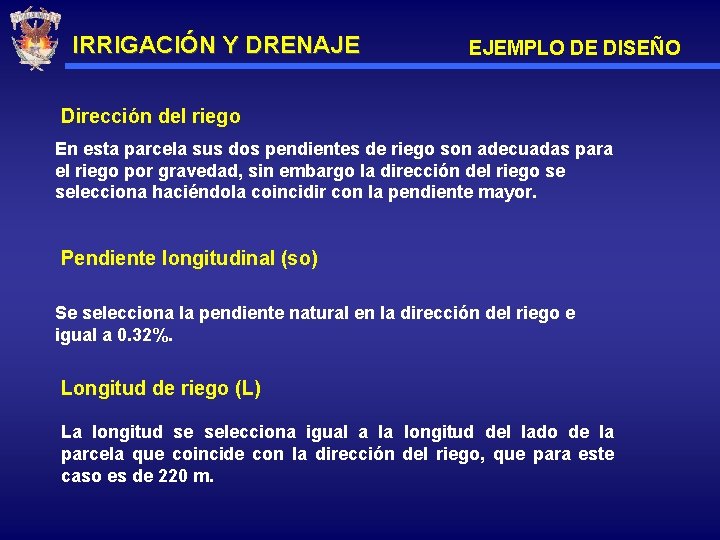

IRRIGACIÓN Y DRENAJE EJEMPLO DE DISEÑO Dirección del riego En esta parcela sus dos pendientes de riego son adecuadas para el riego por gravedad, sin embargo la dirección del riego se selecciona haciéndola coincidir con la pendiente mayor. Pendiente longitudinal (so) Se selecciona la pendiente natural en la dirección del riego e igual a 0. 32%. Longitud de riego (L) La longitud se selecciona igual a la longitud del lado de la parcela que coincide con la dirección del riego, que para este caso es de 220 m.

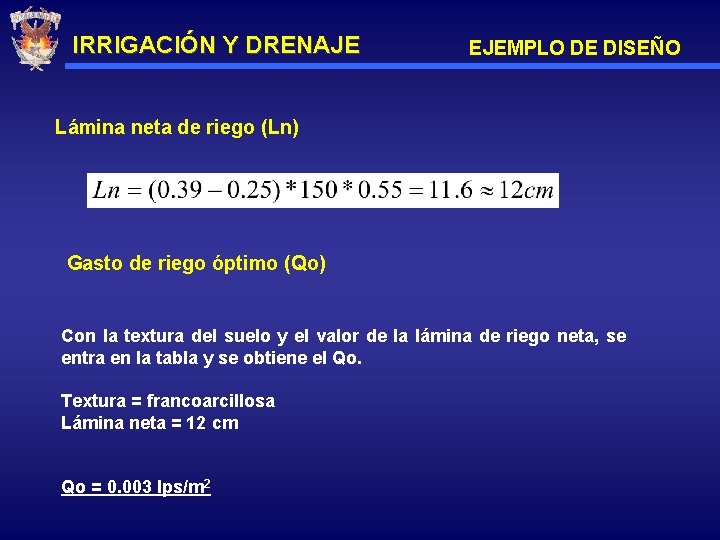

IRRIGACIÓN Y DRENAJE EJEMPLO DE DISEÑO Lámina neta de riego (Ln) Gasto de riego óptimo (Qo) Con la textura del suelo y el valor de la lámina de riego neta, se entra en la tabla y se obtiene el Qo. Textura = francoarcillosa Lámina neta = 12 cm Qo = 0. 003 lps/m 2

IRRIGACIÓN Y DRENAJE EJEMPLO DE DISEÑO Gasto de riego unitario (Qu) Gasto máximo no erosivo (Qmax) Como Qmax > Qu se acepta la longitud de riego de 220 m.

IRRIGACIÓN Y DRENAJE EJEMPLO DE DISEÑO Gasto de riego por surco (Qr) Número de surcos en cada tirada de riego (Ns) Número de surcos en la parcela (Nst)

IRRIGACIÓN Y DRENAJE EJEMPLO DE DISEÑO Número de tiradas de riego (Ntr) Dos tiradas de riego de 133 surcos y una de 70 surcos. Tiempo de riego (Tr) El tiempo de riego de acuerdo con el cuadro es de 740. 7 minutos equivalente a 12 horas 20 minutos aproximadamente.
