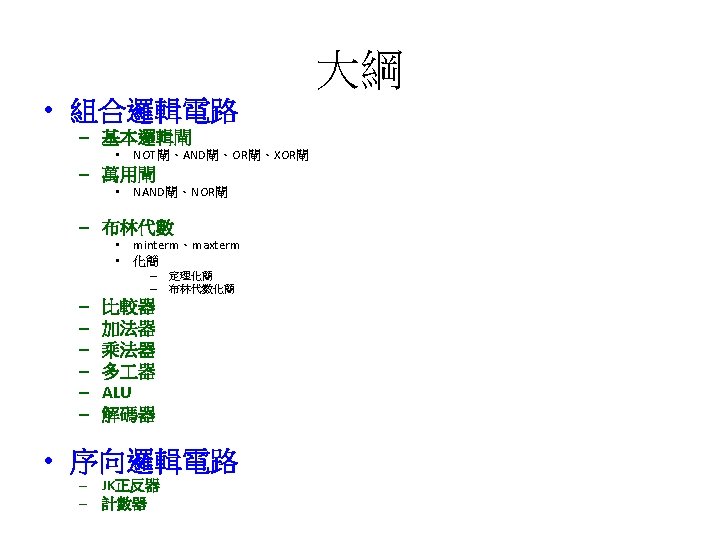

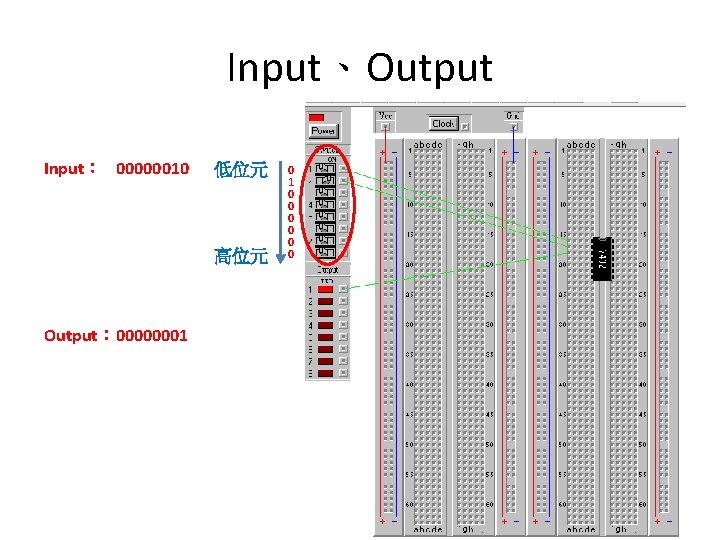

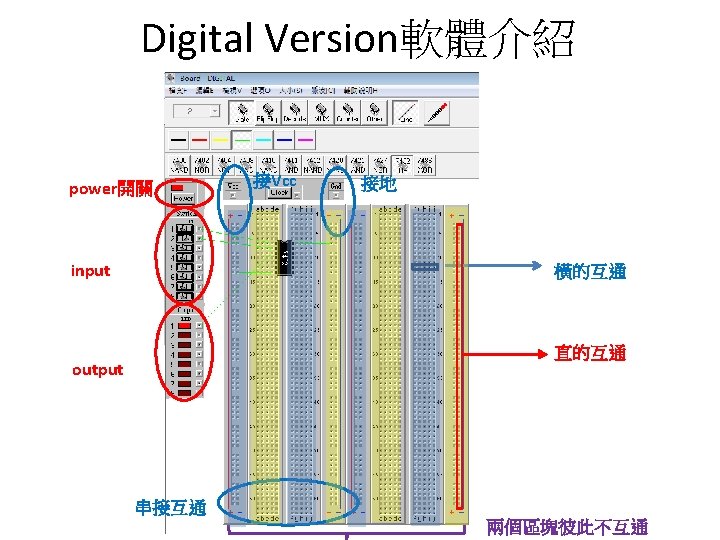

Input、Output Input： 00000010 低位元 高位元 Output： 00000001 0 0 0 0

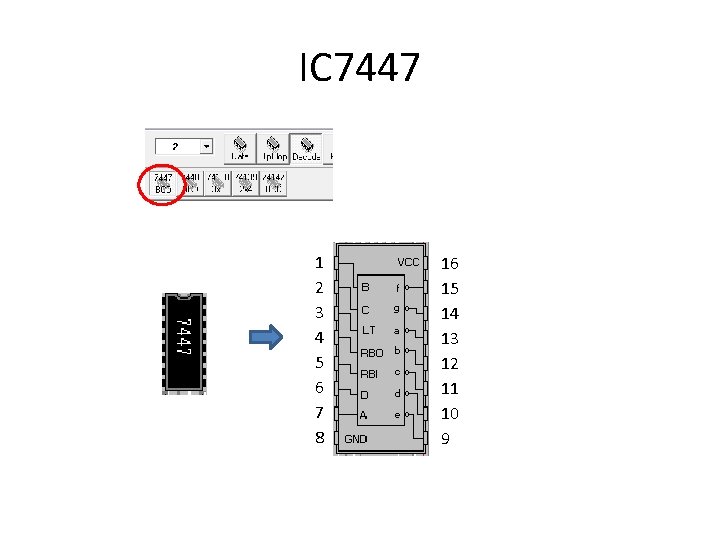

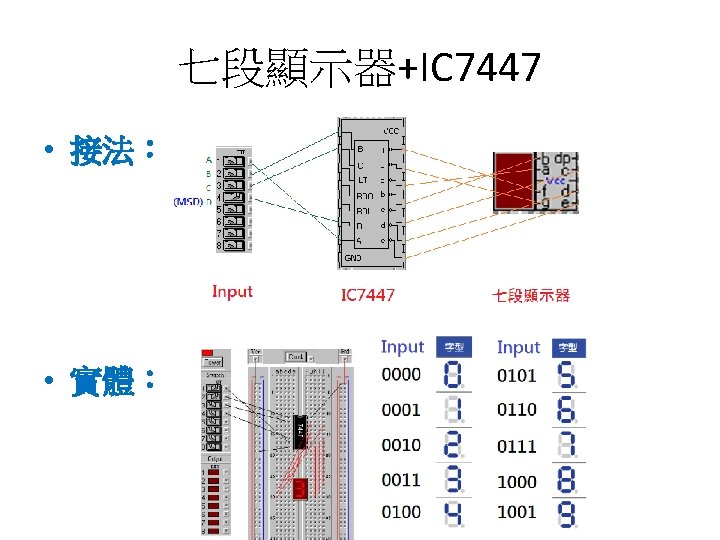

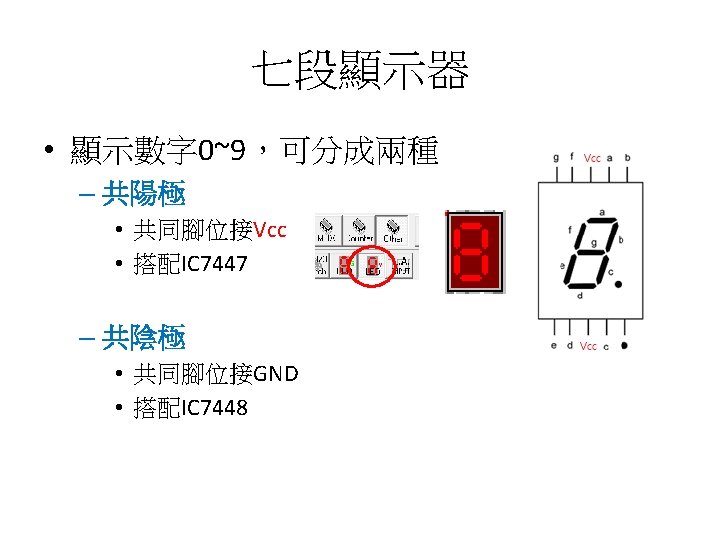

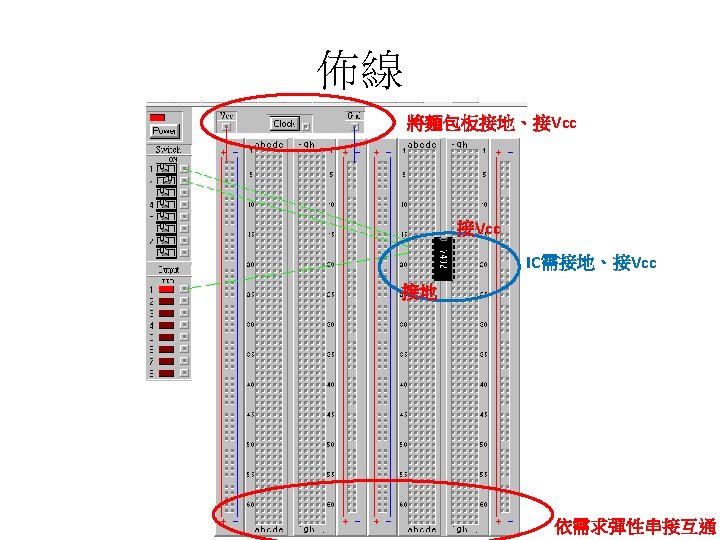

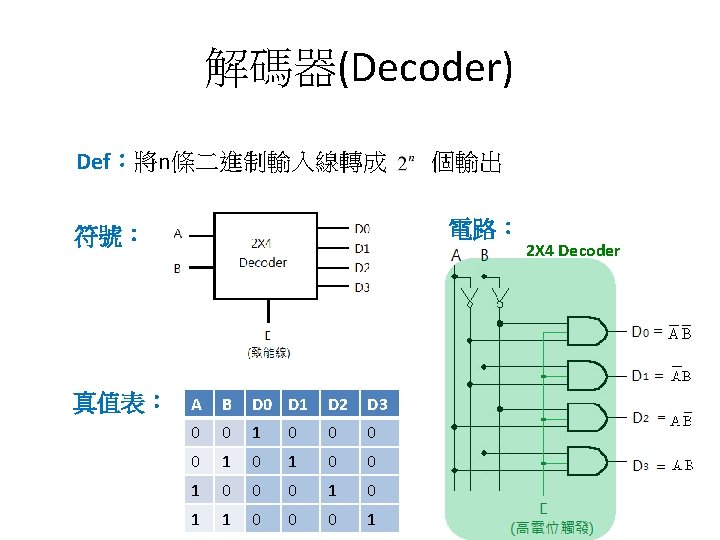

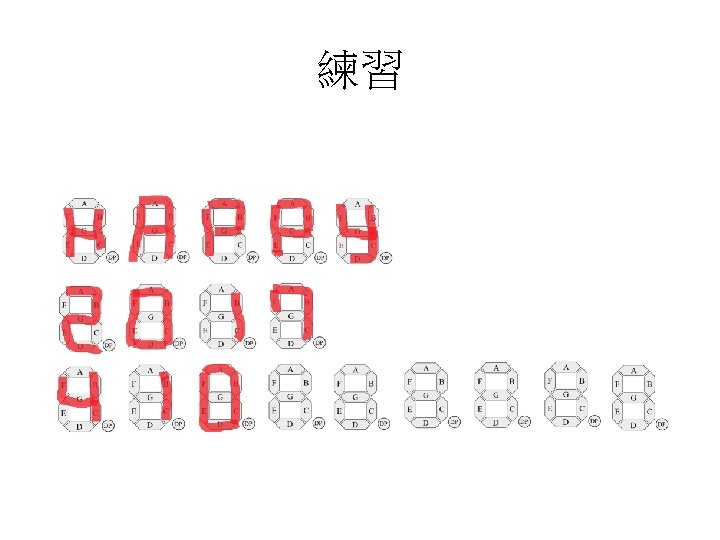

IC 7447 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9

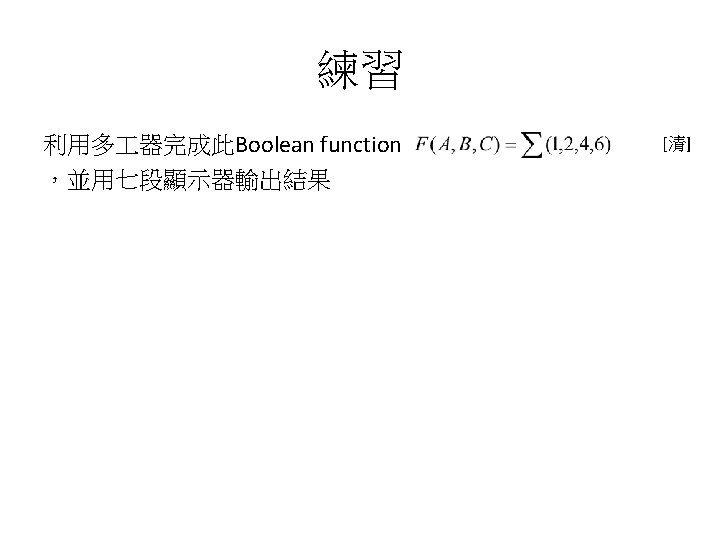

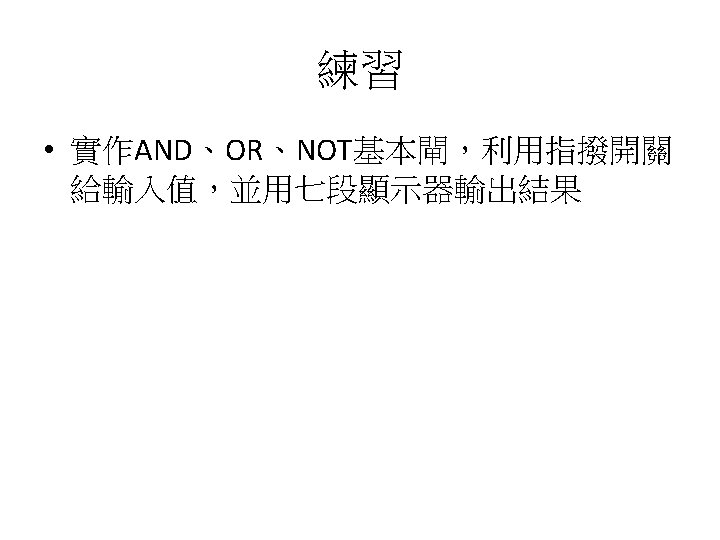

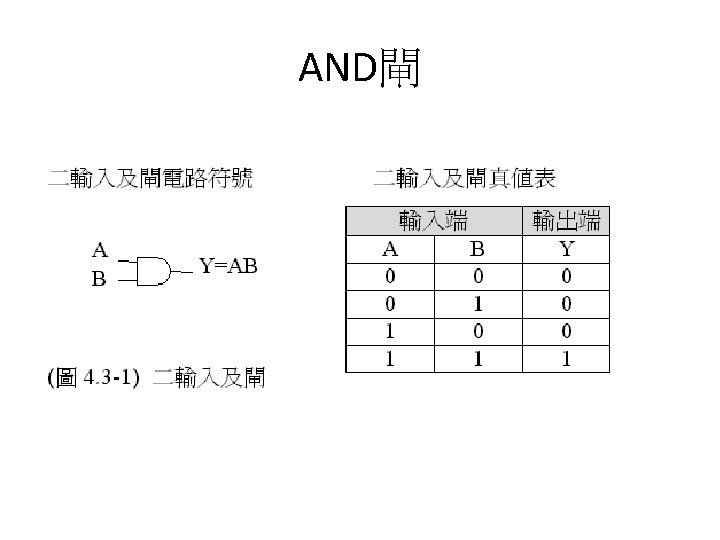

AND閘

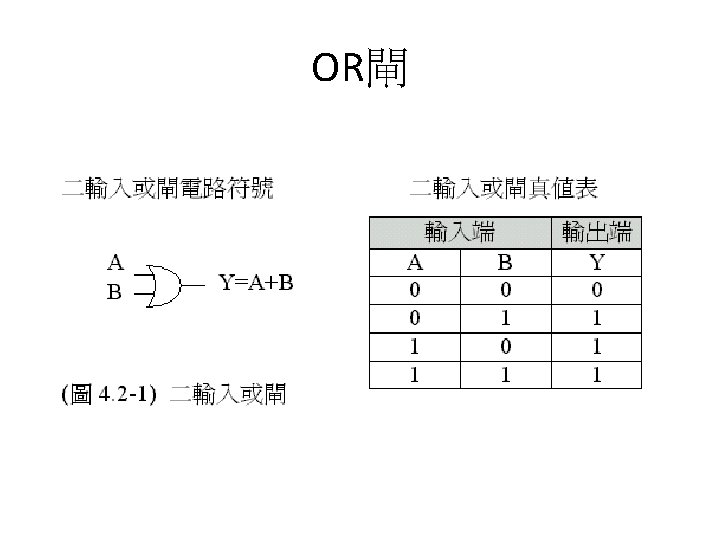

OR閘

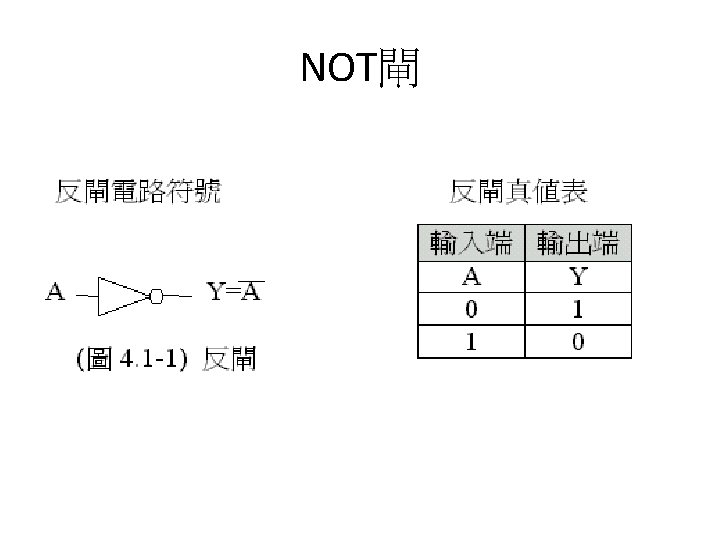

NOT閘

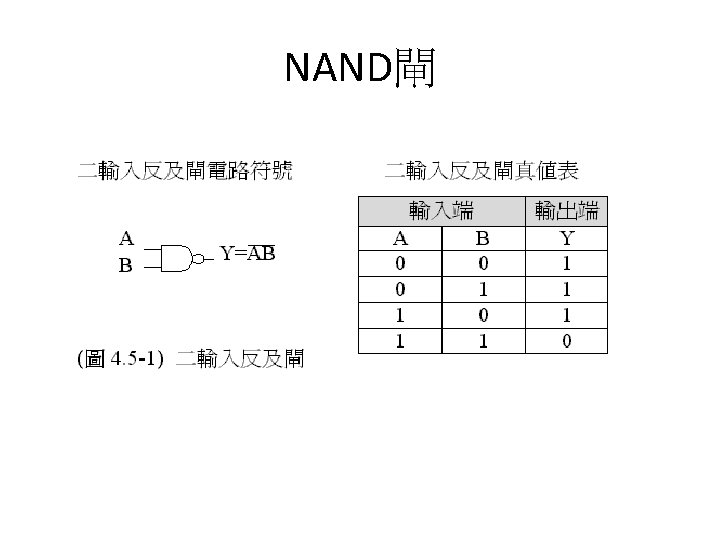

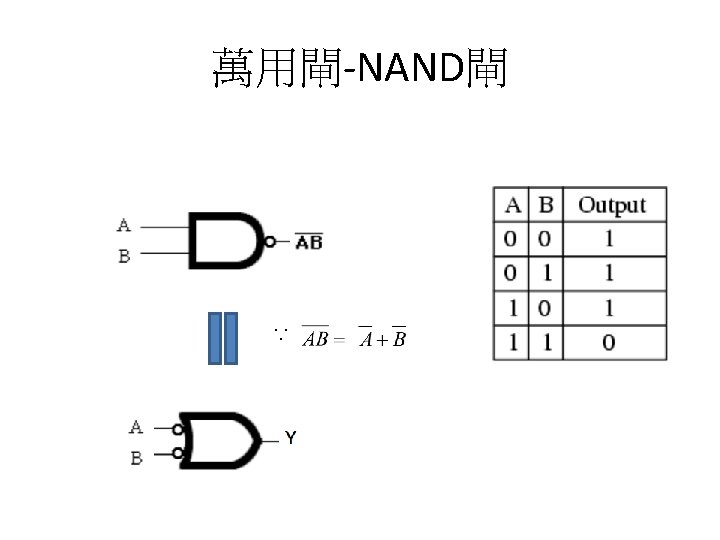

NAND閘

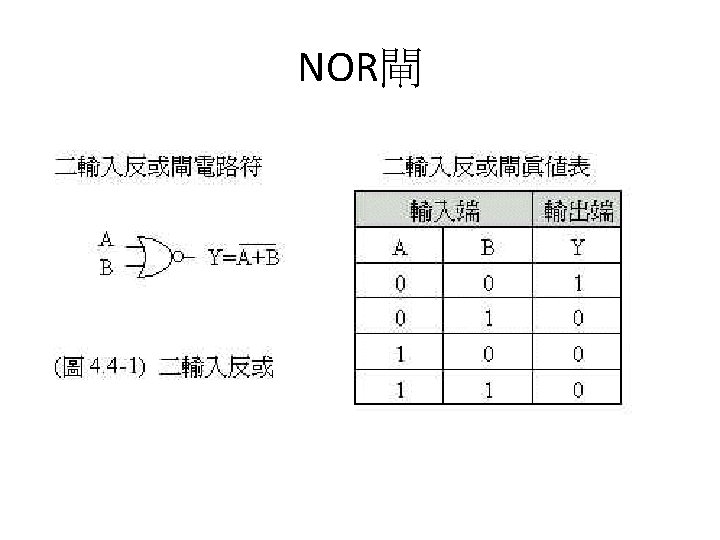

NOR閘

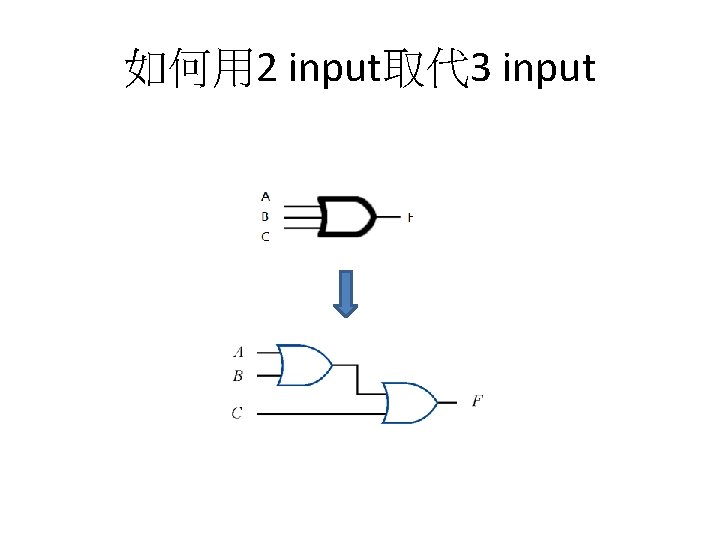

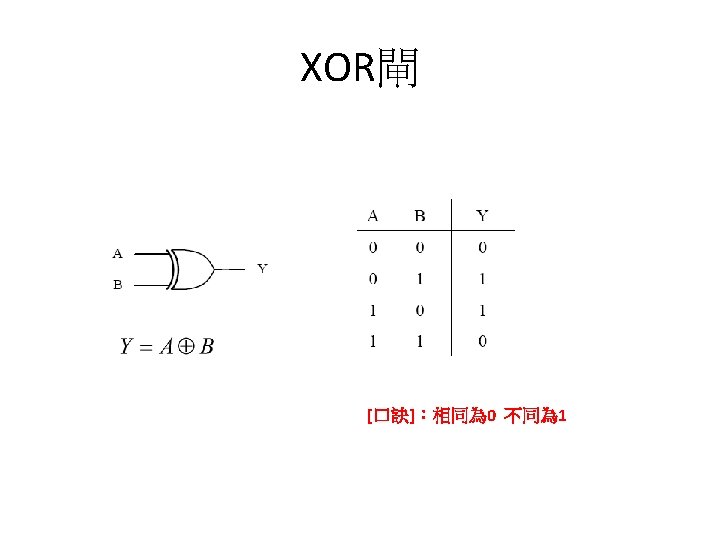

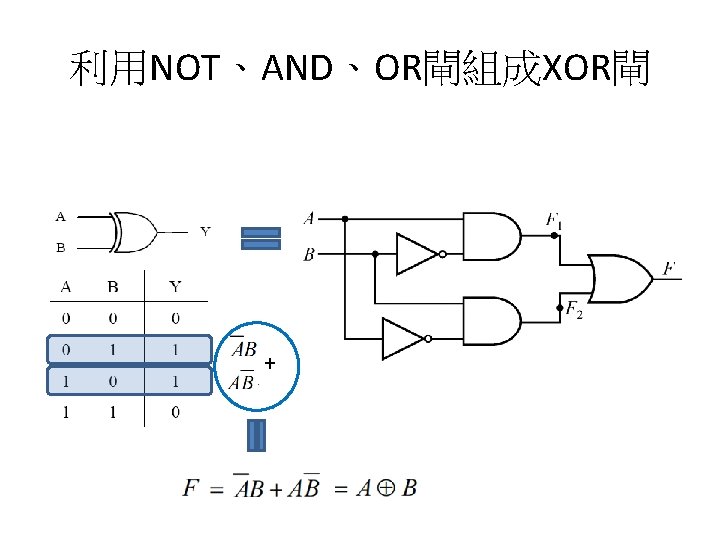

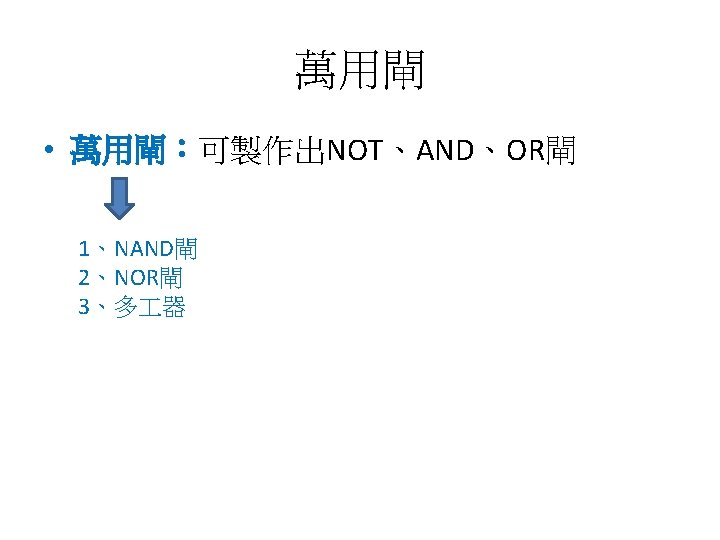

如何用 2 input取代 3 input

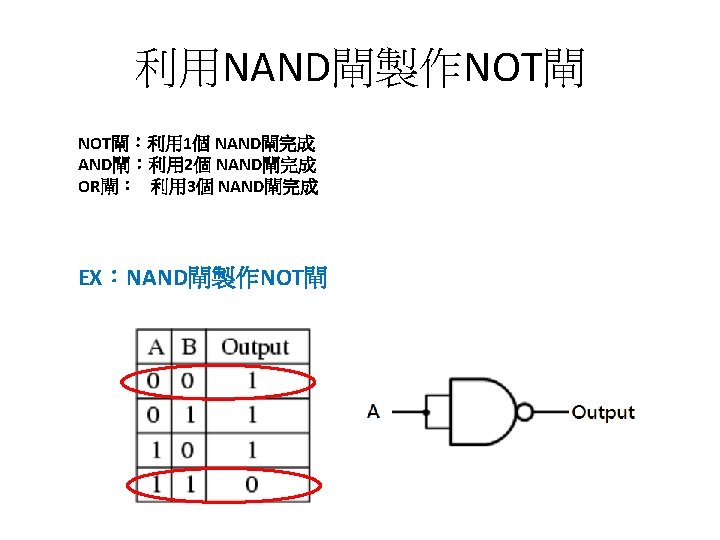

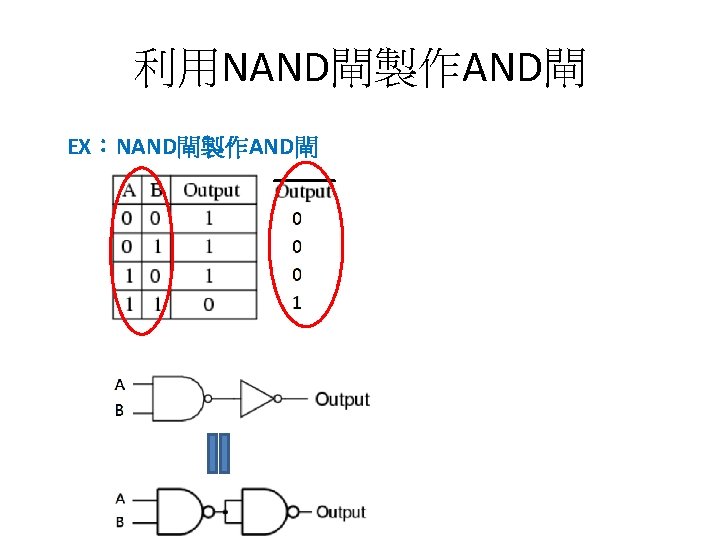

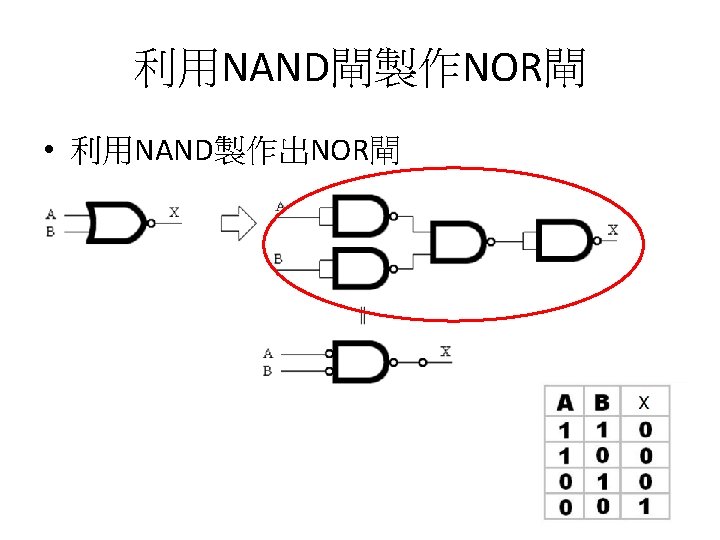

利用NAND閘製作AND閘 EX：NAND閘製作AND閘

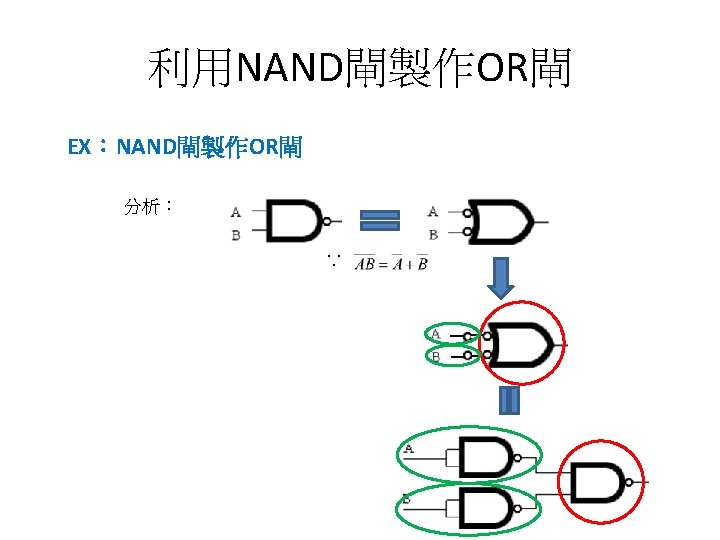

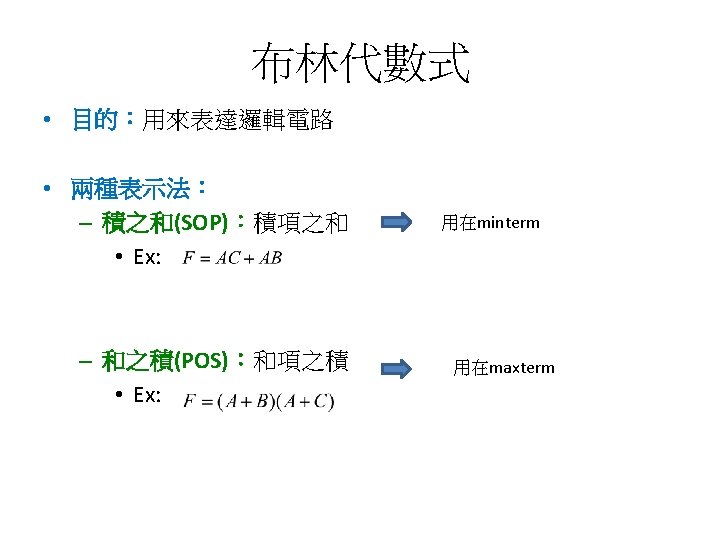

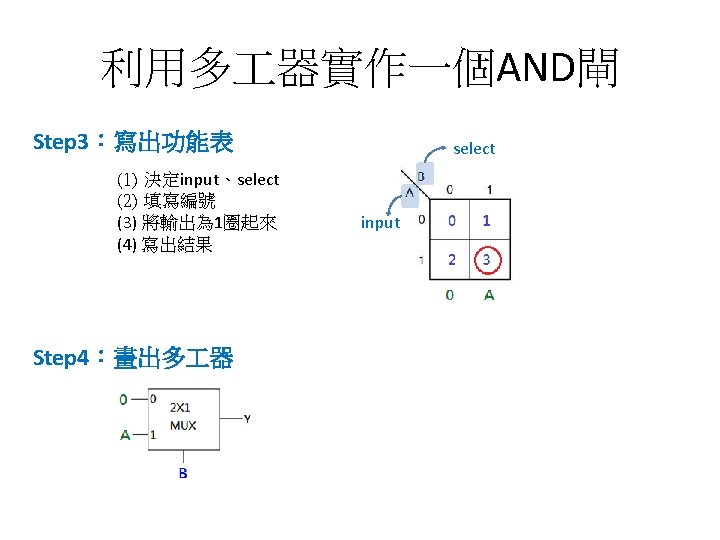

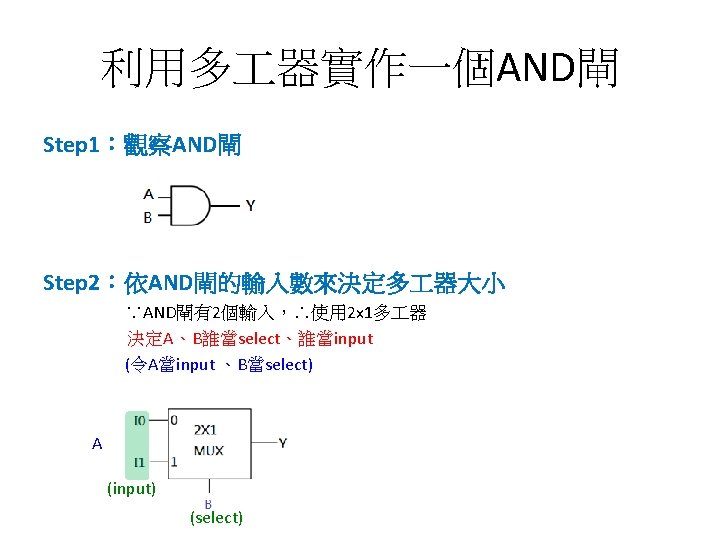

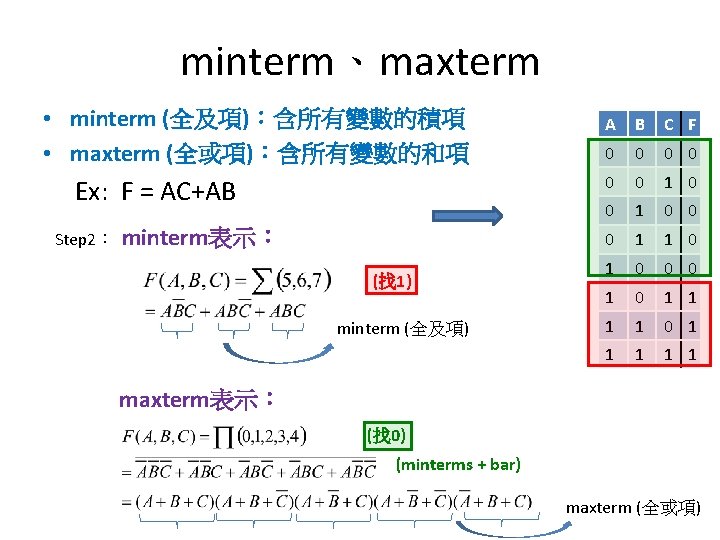

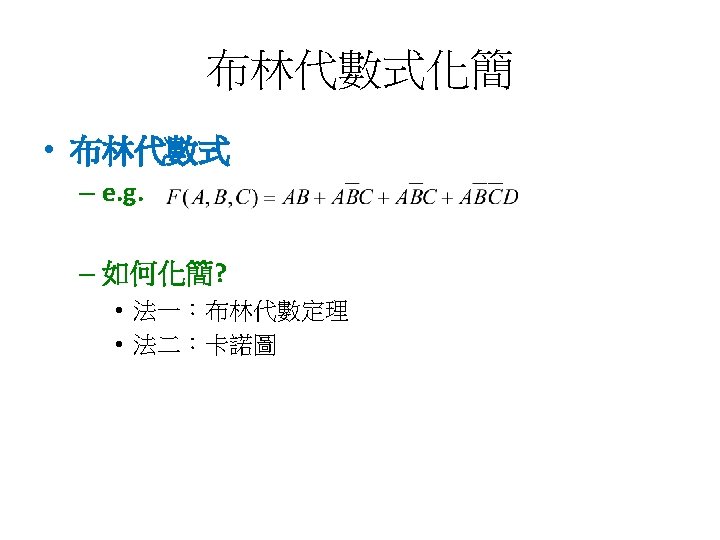

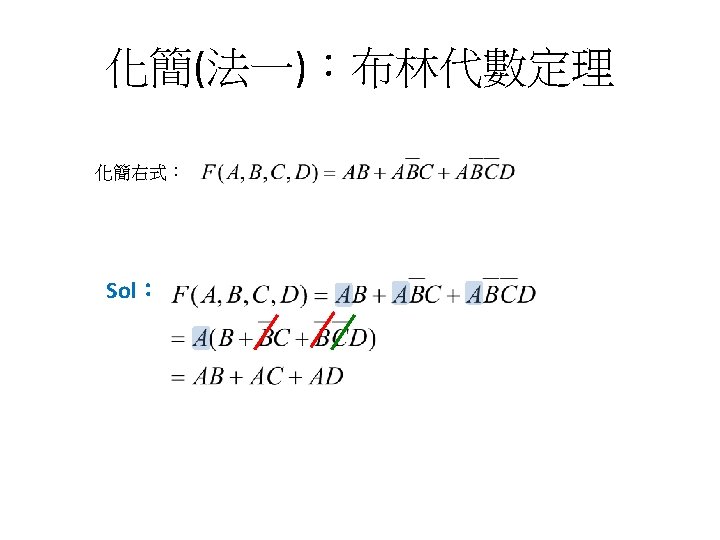

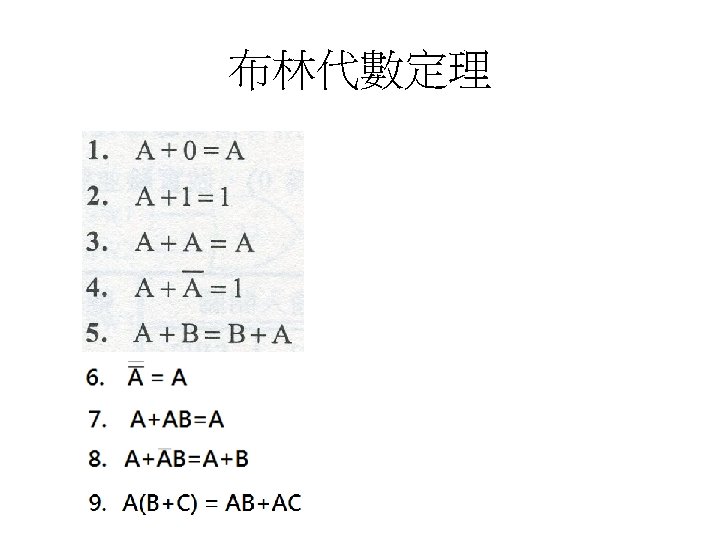

minterm、maxterm • minterm (全及項)：含所有變數的積項 • maxterm (全或項)：含所有變數的和項 Ex: F = AC+AB Step 2： minterm表示： (找 1) minterm (全及項) A B C F 0 0 0 1 1 0 0 0 1 1 1 1 0 1 1 1 maxterm表示： (找 0) (minterms + bar) maxterm (全或項)

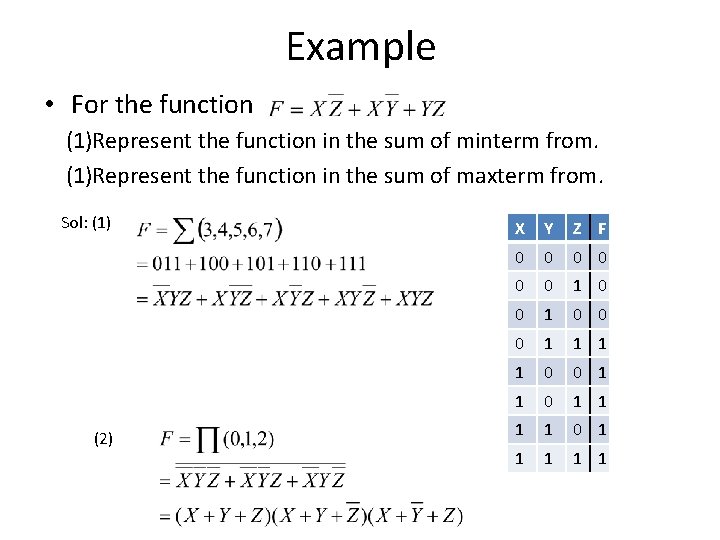

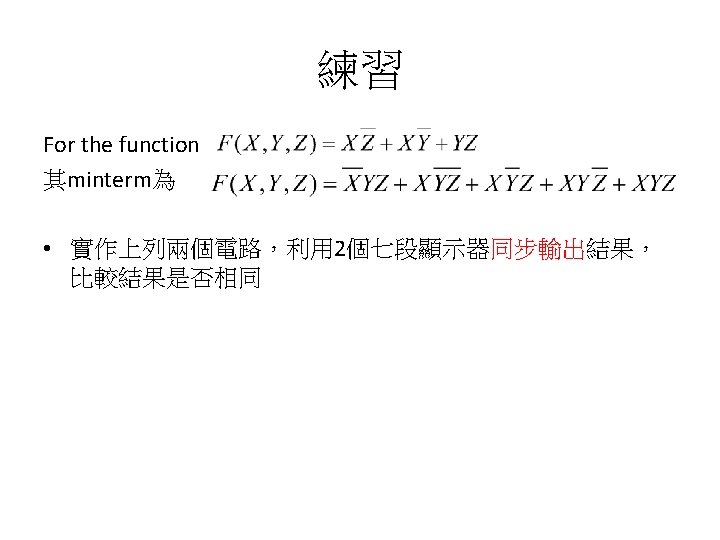

Example • For the function (1)Represent the function in the sum of minterm from. (1)Represent the function in the sum of maxterm from. Sol: (1) (2) X Y Z F 0 0 0 1 1 0 0 1 1 1 1 0 1 1 1

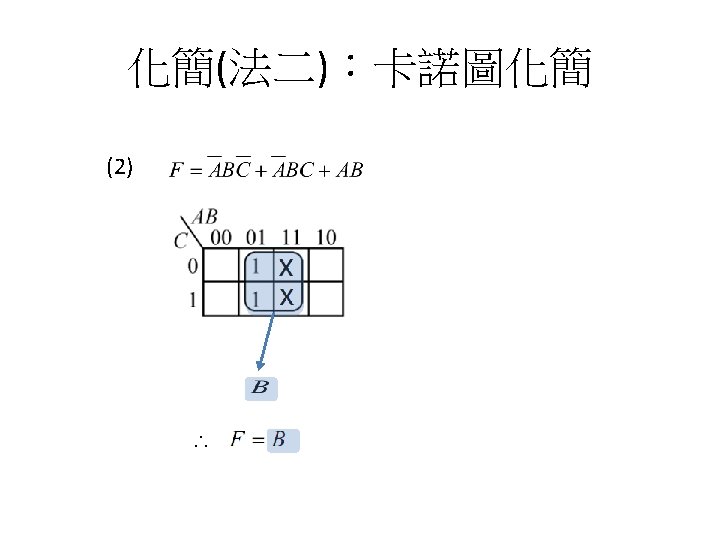

Essential prime implicant VS prime implicant Prime implicant(必要質隱項 )：可能會出在最簡式之中 Essential prime implicant(必要質隱項 )：一定會出在最簡式之中

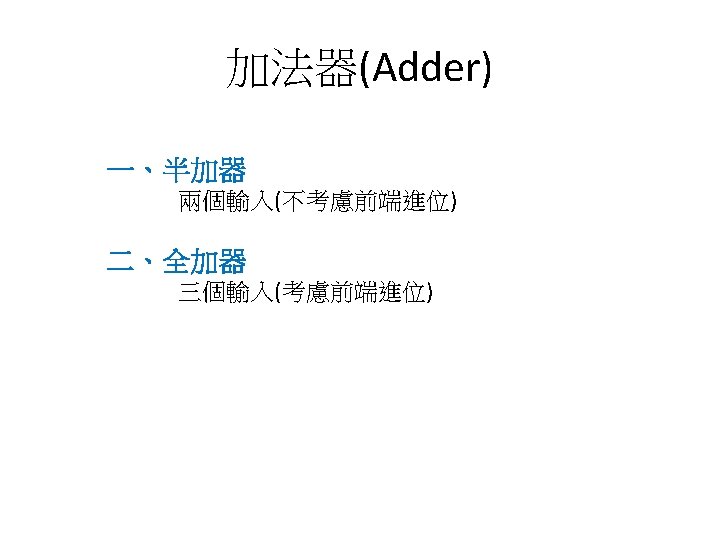

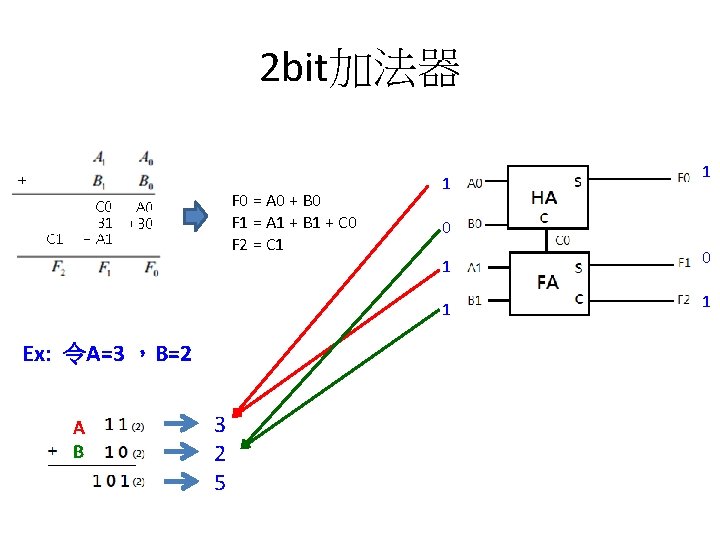

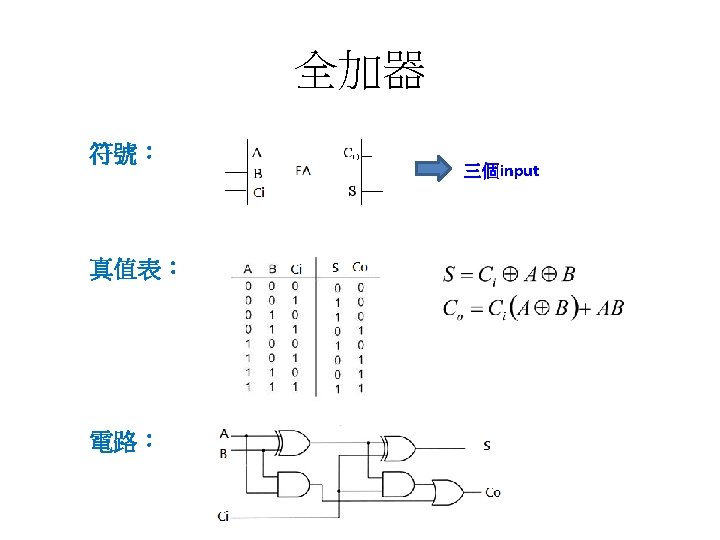

2 bit加法器 F 0 = A 0 + B 0 F 1 = A 1 + B 1 + C 0 F 2 = C 1 Ex: 令A=3 ，B=2 A B 3 2 5 1 1 0 1 1

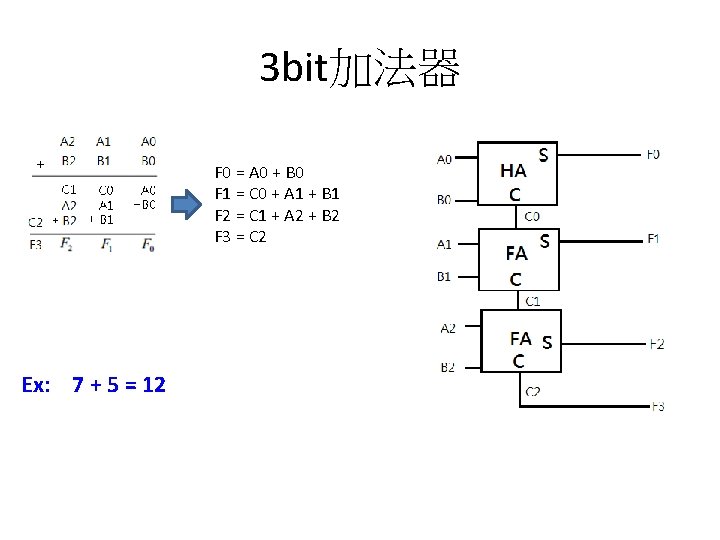

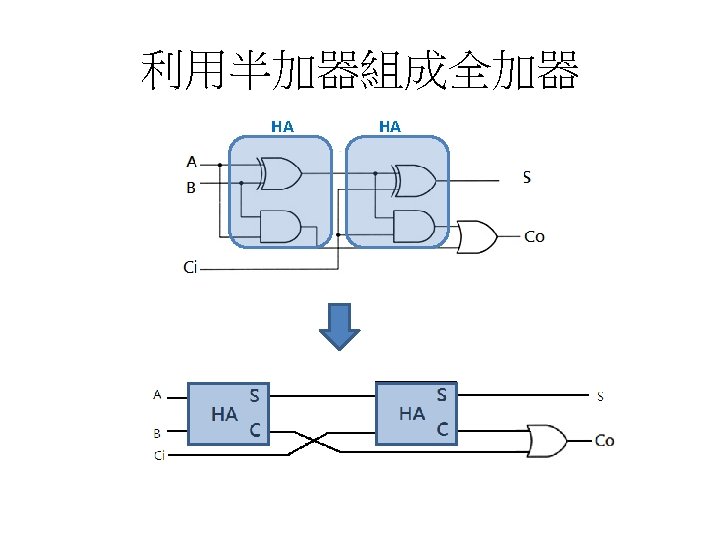

3 bit加法器 F 0 = A 0 + B 0 F 1 = C 0 + A 1 + B 1 F 2 = C 1 + A 2 + B 2 F 3 = C 2 Ex: 7 + 5 = 12

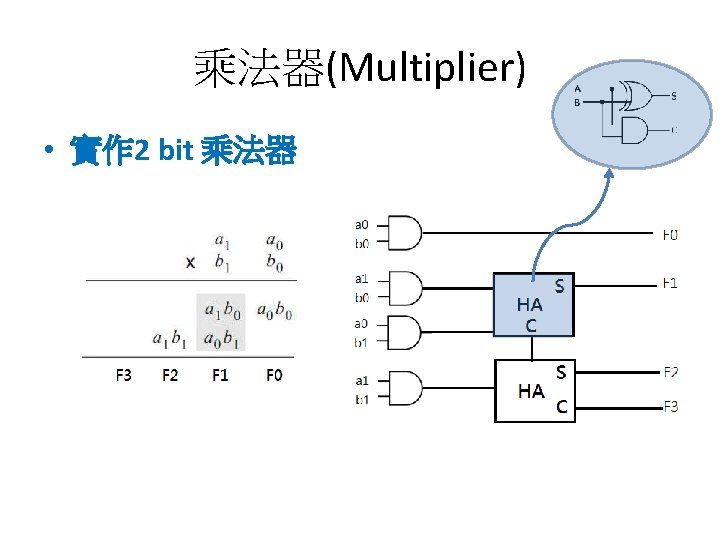

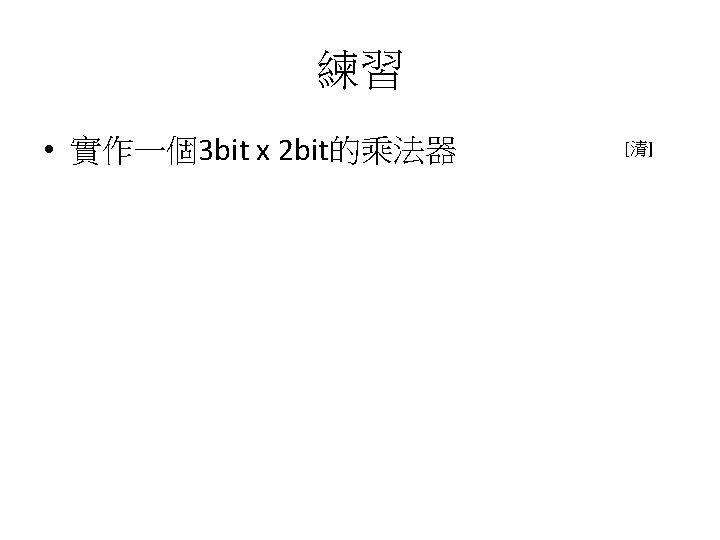

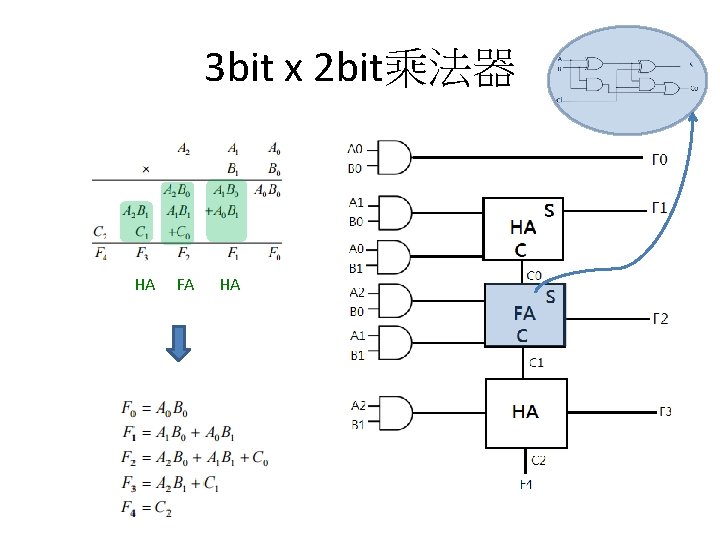

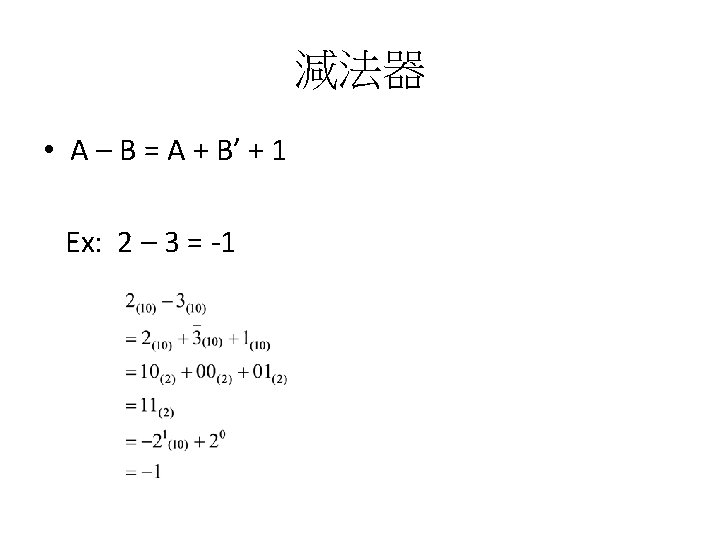

3 bit x 2 bit乘法器 HA FA HA

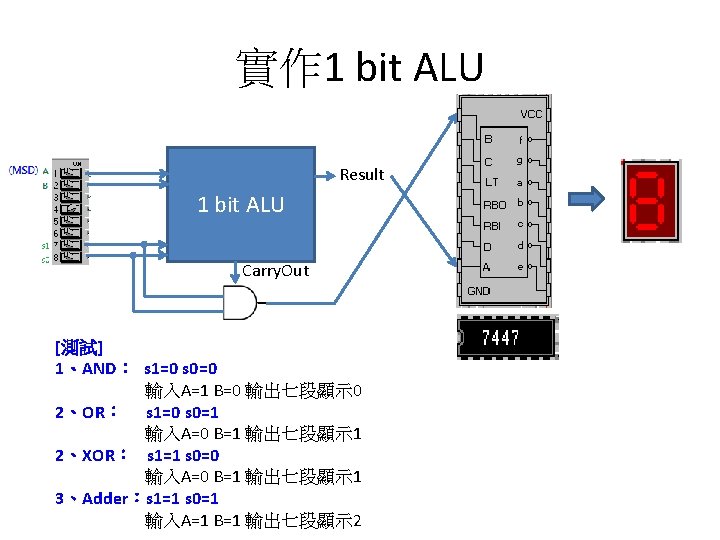

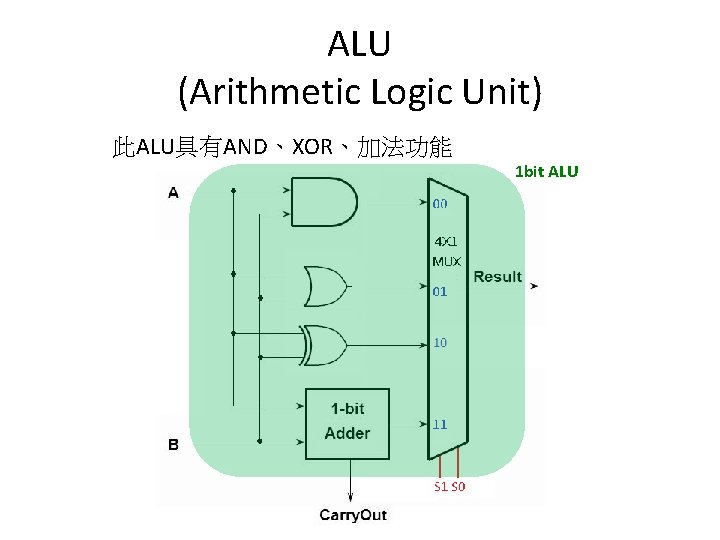

ALU (Arithmetic Logic Unit) 此ALU具有AND、XOR、加法功能 1 bit ALU

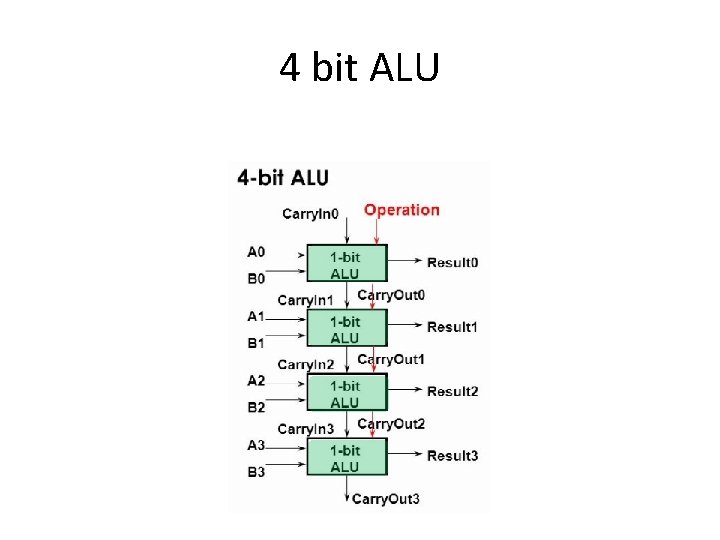

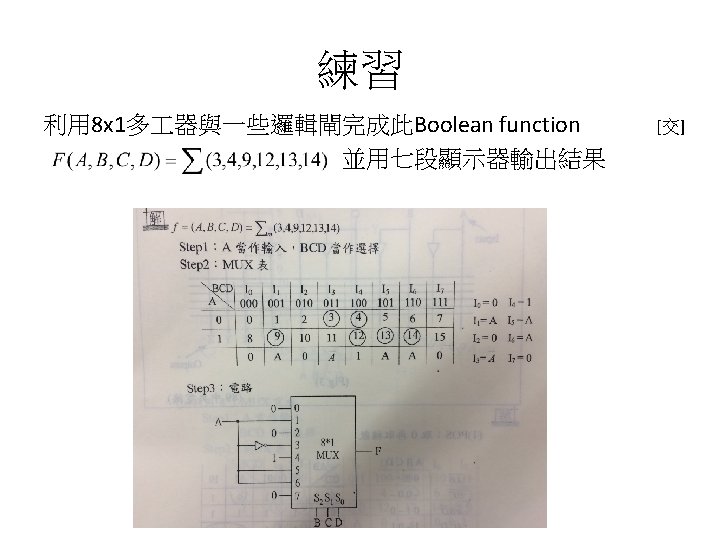

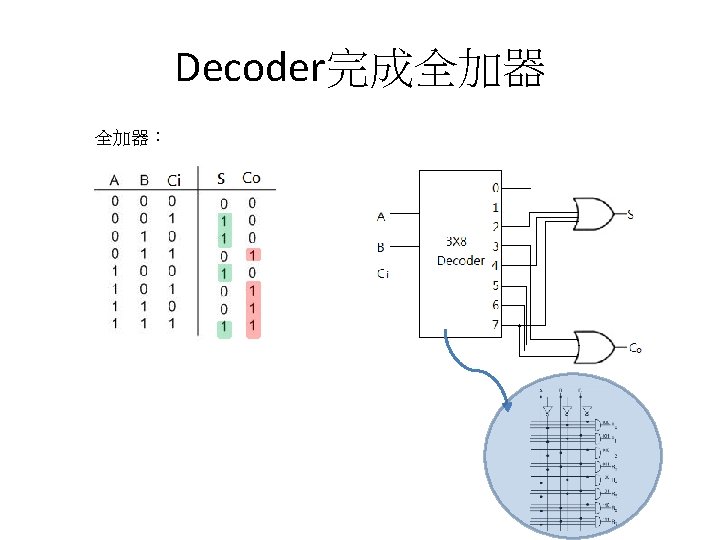

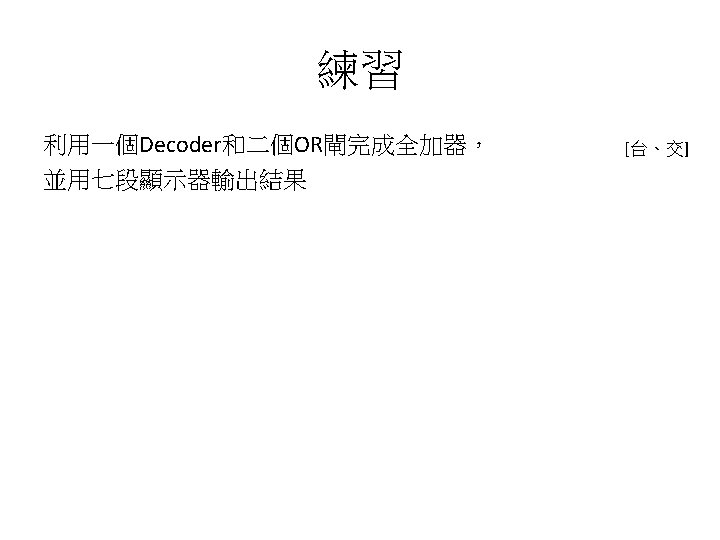

4 bit ALU

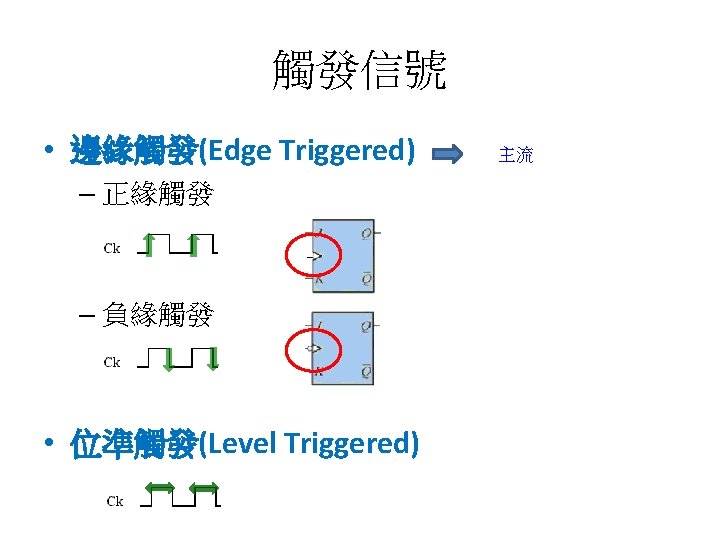

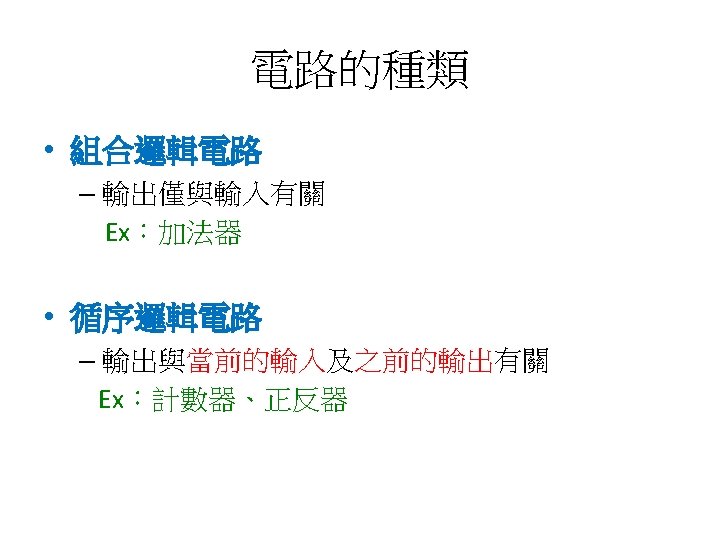

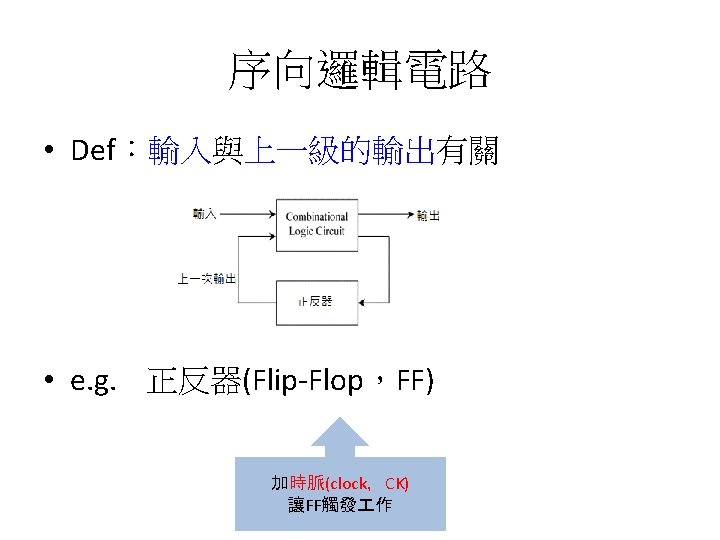

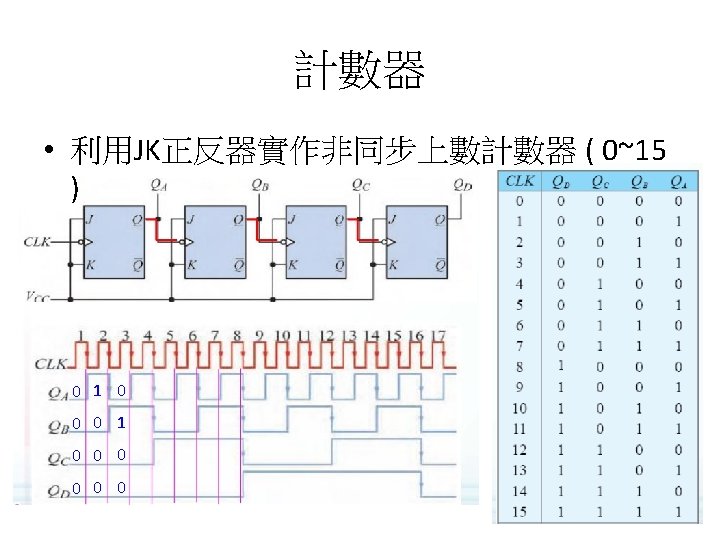

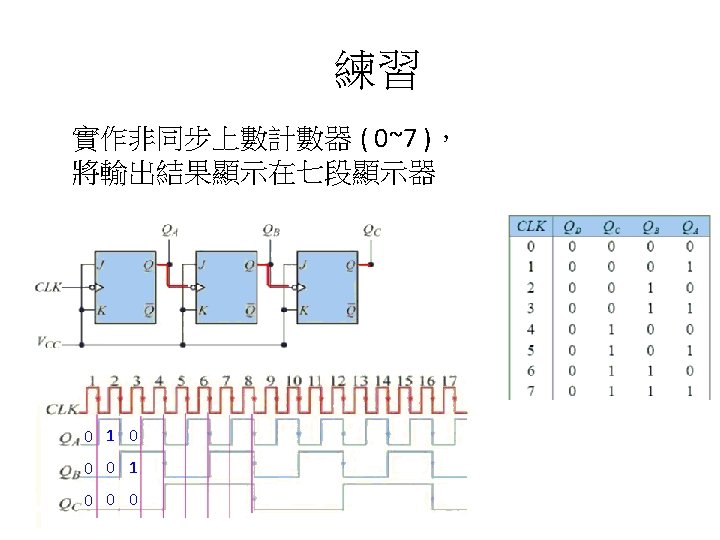

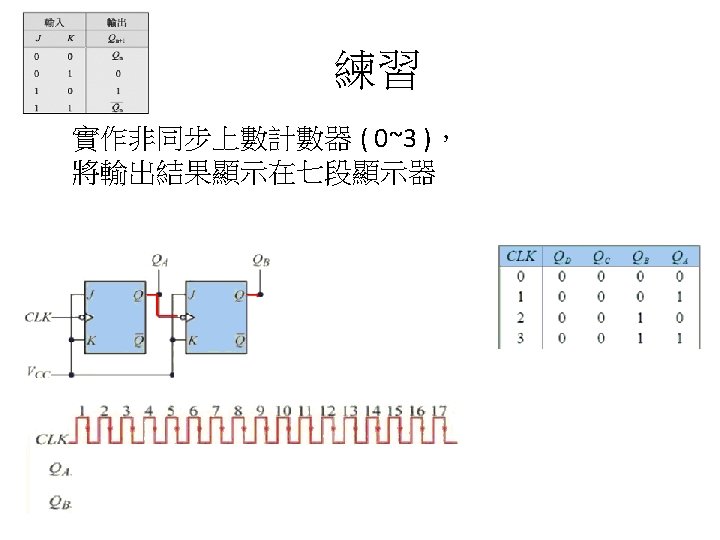

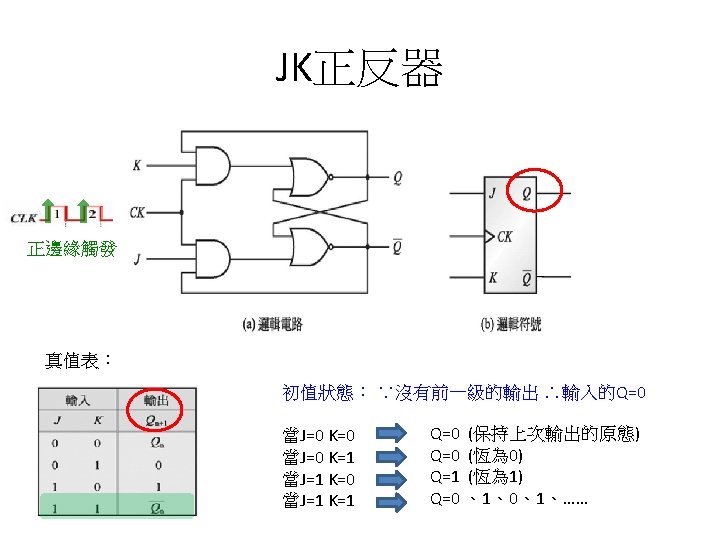

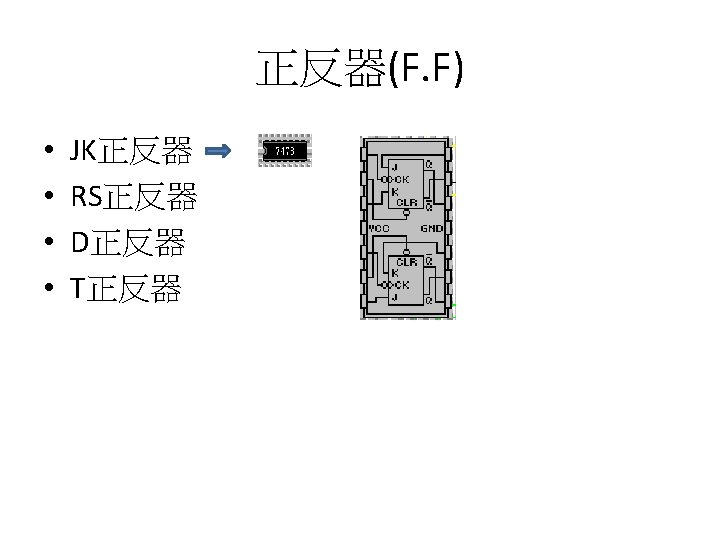

序向邏輯電路 (Sequential Circuit)
