Bagan Alir flowchart adalah bagan chart yang menunjukkan

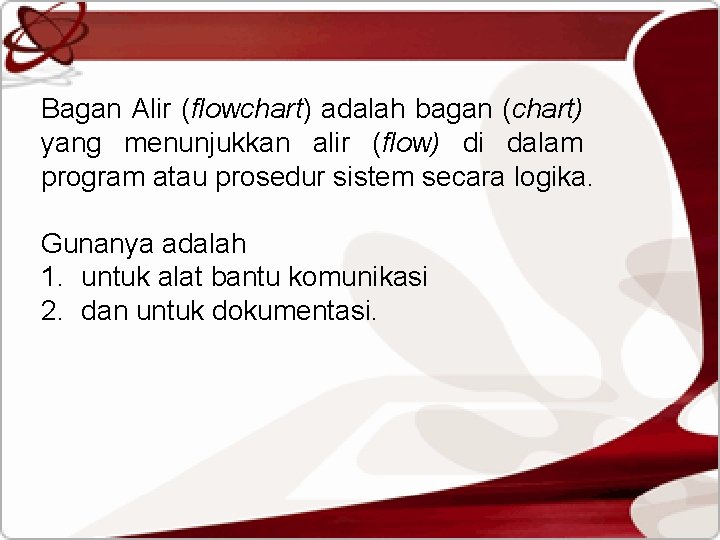

Bagan Alir (flowchart) adalah bagan (chart) yang menunjukkan alir (flow) di dalam program atau prosedur sistem secara logika. Gunanya adalah 1. untuk alat bantu komunikasi 2. dan untuk dokumentasi.

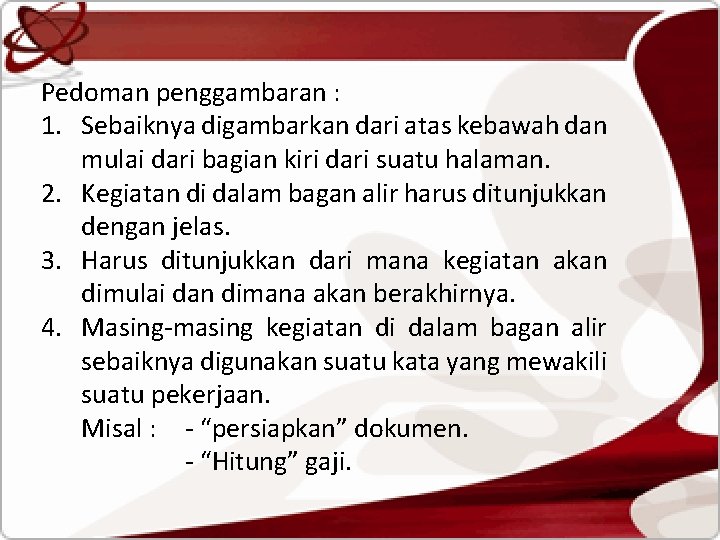

Pedoman penggambaran : 1. Sebaiknya digambarkan dari atas kebawah dan mulai dari bagian kiri dari suatu halaman. 2. Kegiatan di dalam bagan alir harus ditunjukkan dengan jelas. 3. Harus ditunjukkan dari mana kegiatan akan dimulai dan dimana akan berakhirnya. 4. Masing-masing kegiatan di dalam bagan alir sebaiknya digunakan suatu kata yang mewakili suatu pekerjaan. Misal : - “persiapkan” dokumen. - “Hitung” gaji.

5. Masing-masing kegiatan di dalam bagan alir harus di dalam urutan yang semestinya. 6. Kegiatan yang terpotong dan akan disambung di tempatkan lain harus ditunjukkan dengan jelas menggunakan simbol penghubung. 7. Gunakanlah simbol-simbol bagan alir yang standar.

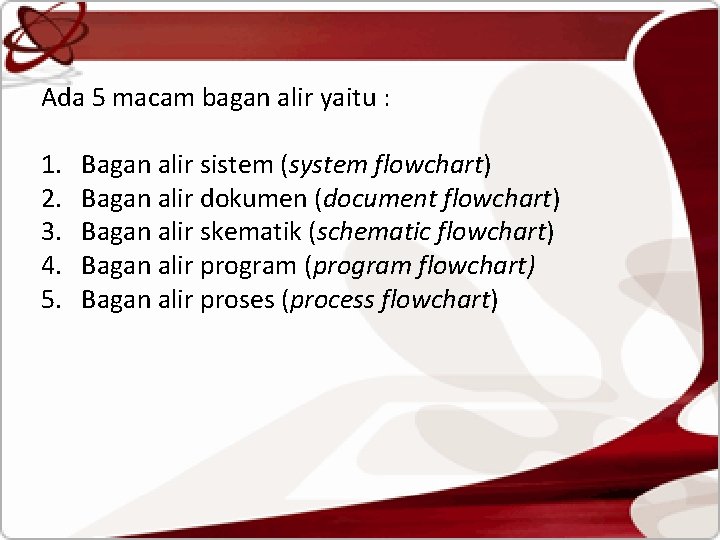

Ada 5 macam bagan alir yaitu : 1. 2. 3. 4. 5. Bagan alir sistem (system flowchart) Bagan alir dokumen (document flowchart) Bagan alir skematik (schematic flowchart) Bagan alir program (program flowchart) Bagan alir proses (process flowchart)

BAGAN ALIR SISTEM Merupakan bagan yang menunjukkan arus pekerjaan secara keseluruhan dari sistem. Fungsinya : 1. Menjelaskan urut-urutan dari prosedur yang ada didalam sistem 2. Menunjukkan apa yang akan dikerjakan sistem

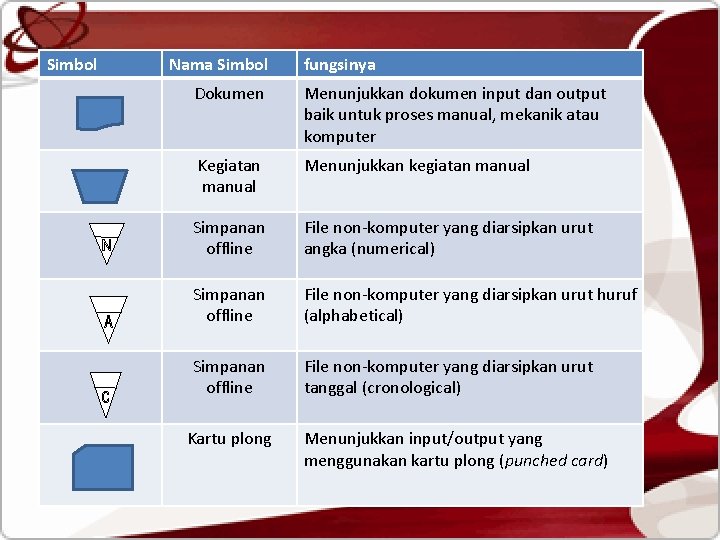

Simbol Nama Simbol fungsinya Dokumen Menunjukkan dokumen input dan output baik untuk proses manual, mekanik atau komputer Kegiatan manual Menunjukkan kegiatan manual Simpanan offline File non-komputer yang diarsipkan urut angka (numerical) Simpanan offline File non-komputer yang diarsipkan urut huruf (alphabetical) Simpanan offline File non-komputer yang diarsipkan urut tanggal (cronological) Kartu plong Menunjukkan input/output yang menggunakan kartu plong (punched card)

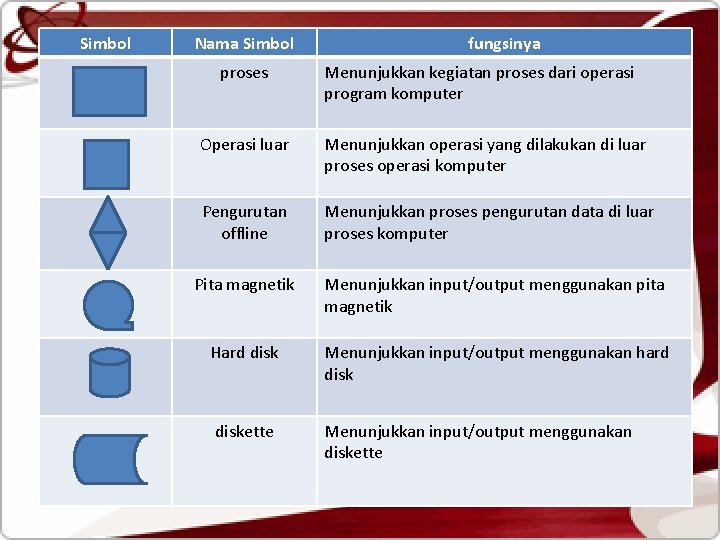

Simbol Nama Simbol proses fungsinya Menunjukkan kegiatan proses dari operasi program komputer Operasi luar Menunjukkan operasi yang dilakukan di luar proses operasi komputer Pengurutan offline Menunjukkan proses pengurutan data di luar proses komputer Pita magnetik Menunjukkan input/output menggunakan pita magnetik Hard disk Menunjukkan input/output menggunakan hard diskette Menunjukkan input/output menggunakan diskette

Simbol Nama Simbol fungsinya Drum magnetik Menunjukkan input/output menggunakan drum magnetik Pita kertas berlubang Menunjukkan input/output menggunakan pita kertas berlubang. keyboard Menunjukkan input yang menggunakan on-line keyboard display Garis alir penghubung Menunjukkan output yang ditampilkan di monitor Menunjukkan arus dari proses Menunjukkan penghubung ke halaman yang masih sama atau kehalaman lain.

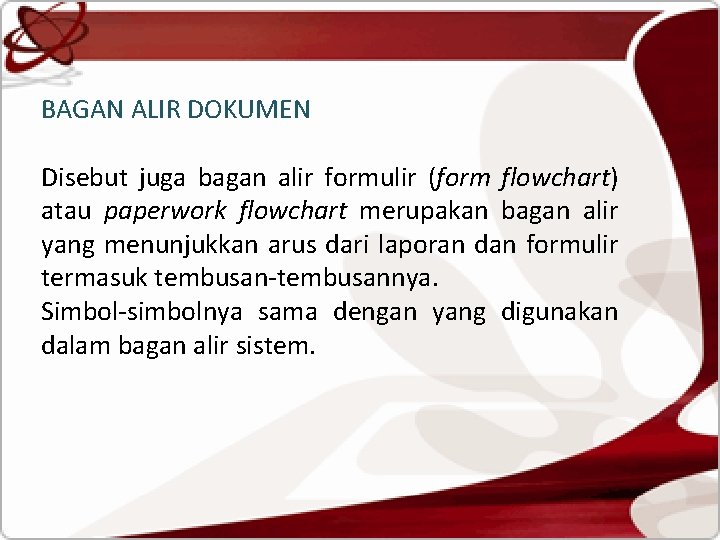

BAGAN ALIR DOKUMEN Disebut juga bagan alir formulir (form flowchart) atau paperwork flowchart merupakan bagan alir yang menunjukkan arus dari laporan dan formulir termasuk tembusan-tembusannya. Simbol-simbolnya sama dengan yang digunakan dalam bagan alir sistem.

BAGAN ALIR SKEMATIK Merupakan bagan alir yang mirip dengan bagan alir sistem, yaitu untuk menggambarkan prosedur di dalam sistem. Bedanya selain menggunakan simbol-simbol bagan alir sistem, juga menggunakan gambar-gambar komputer dan peralatan lainnya yang digunakan. Kegunaannya : Memudahkan komunikasi kepada orang yang kurang paham dengan simbol-simbol bagan alir. Penggunaan gambar-gambar mudah untuk dipahami, tetapi sulit dan lama menggambarkannya.

BAGAN ALIR PROGRAM Merupakan bagan yang menjelaskan secara rinci langkah-langkah dari proses program. Terdiri dari 2 macam yaitu : 1. Bagan alir logika program, digunakan untuk menggambarkan tiap-tiap langkah di dalam program komputer secara logika. 2. Bagan alir program komputer terinci, digunakan untuk menggambarkan instruksi program komputer secara terinci. Simbol-simbol yang digunakan adalah sebagai berikut :

Simbol Nama Simbol Input/output Proses fungsinya Digunakan untuk mewakili data input/output Digunakan untuk mewakili suatu proses Garis alir Digunakan untuk menunjukkan arus dari proses Penghubung Digunakan untuk menunjukkan sambungan dari alir yang terputus di halaman yang masih sama atau dihalaman lainnya.

Simbol Nama Simbol Keputusan fungsinya Digunakan untuk suatu penyeleksian kondisi di dalam program Proses terdefinisi Digunakan untuk menunjukkan suatu operasi yang rinciannya ditunjukkan di tempat lain Persiapan Titik terminal Digunakan untuk memberi nilai awal suatu besaran Digunakan untuk menunjukkan awal dan akhir dari suatu proses.

BAGAN ALIR PROSES Merupakan bagan alir yang banyak digunakan di teknik industri. Berguna bagi analis sistem untuk menggambarkan proses dalam suatu prosedur. Bagan alir proses menggunakan 5 buah simbol tersendiri.

Simbol Nama Simbol fungsinya Operation Menunjukkan suatu operasi Movement Menunjukkan suatu pemindahan Storage Inspection Delay Menunjukkan suatu simpanan Menunjukkan suatu inspeksi Menunjukkan suatu penundaan

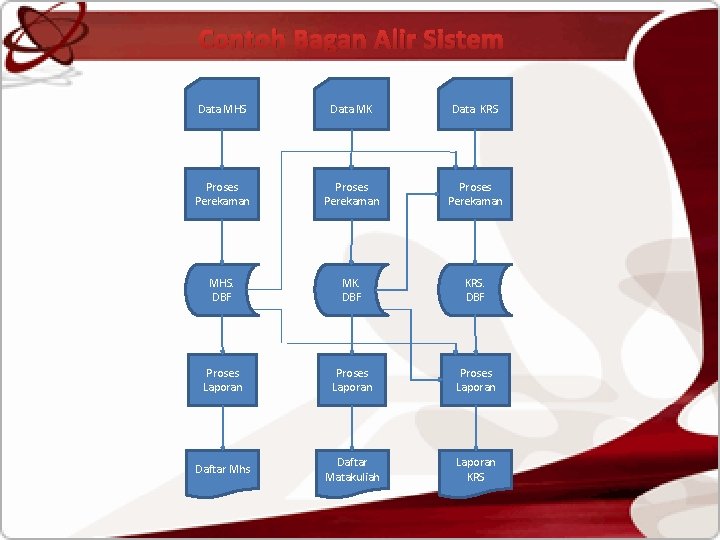

Contoh Bagan Alir Sistem Data MHS Data MK Data KRS Proses Perekaman MHS. DBF MK. DBF KRS. DBF Proses Laporan Daftar Mhs Daftar Matakuliah Laporan KRS

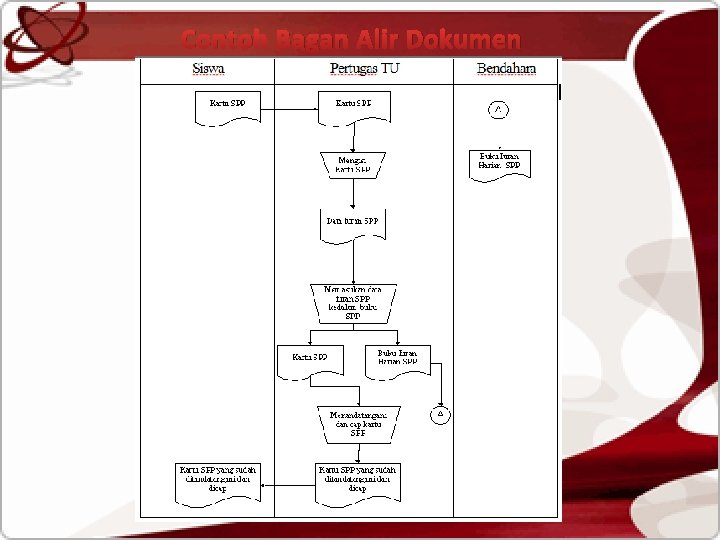

Contoh Bagan Alir Dokumen (Flow Map)

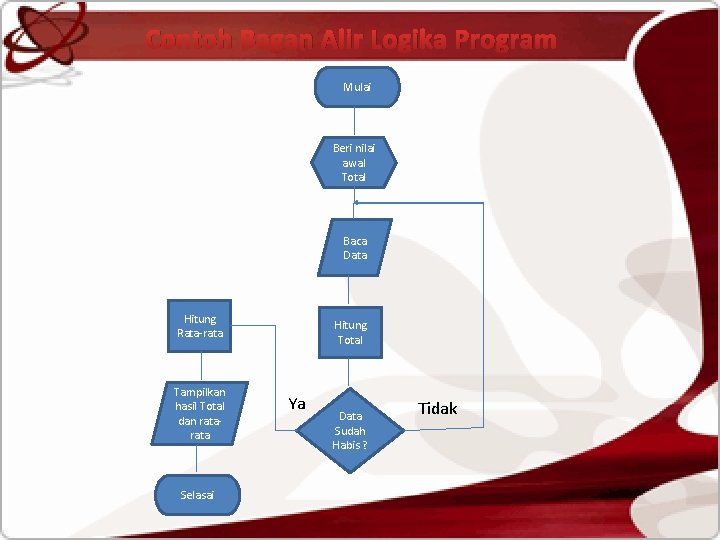

Contoh Bagan Alir Logika Program Mulai Beri nilai awal Total Baca Data Hitung Rata-rata Tampilkan hasil Total dan rata Selasai Hitung Total Ya Data Sudah Habis ? Tidak

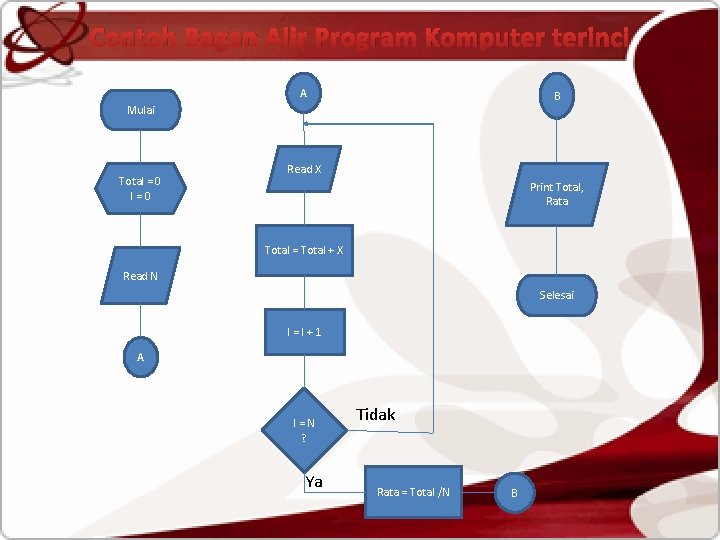

Contoh Bagan Alir Program Komputer terinci A B Mulai Total = 0 I=0 Read X Print Total, Rata Total = Total + X Read N Selesai I=I+1 A I=N ? Ya Tidak Rata = Total /N B

Latihan Penerapan
