INTRODUCTION Entre 2004 et 2008, un système d’Information Sismique Automatique Régional de Dommages (projet ISARD) a été dévéloppé des deux cotés de la frontière francoespagnole dans la moitié Est des Pyrénnées ISARD ha été finançé par: - le programme européen INTERREG IIIa, - le MEDa. D, en France - le DPTi. OP de la Generalitat de Catalunya Participants: Réunion de la Zone de Défense et de Sécurité du Sud-Ouest. ORSEC zonal – Dispositions spécifiques Séisme, décembre 4, Toulouse 2

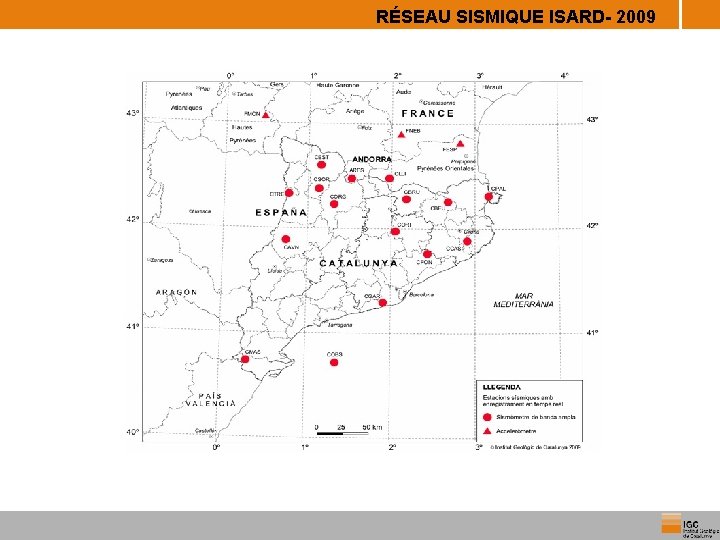

RÉSEAU SISMIQUE ISARD- 2009

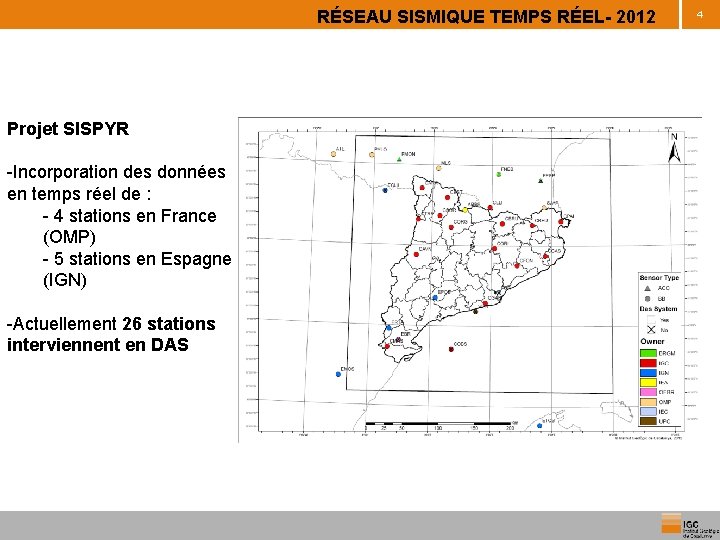

RÉSEAU SISMIQUE TEMPS RÉEL- 2012 Projet SISPYR -Incorporation des données en temps réel de : - 4 stations en France (OMP) - 5 stations en Espagne (IGN) -Actuellement 26 stations interviennent en DAS 4

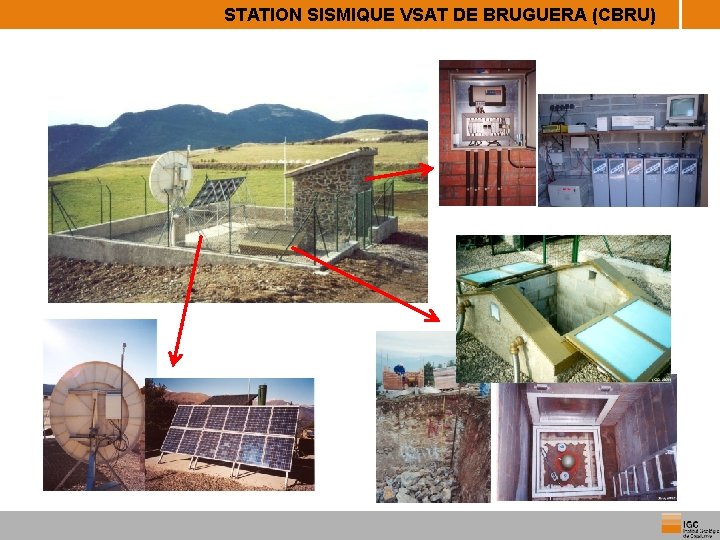

STATION SISMIQUE VSAT DE BRUGUERA (CBRU)

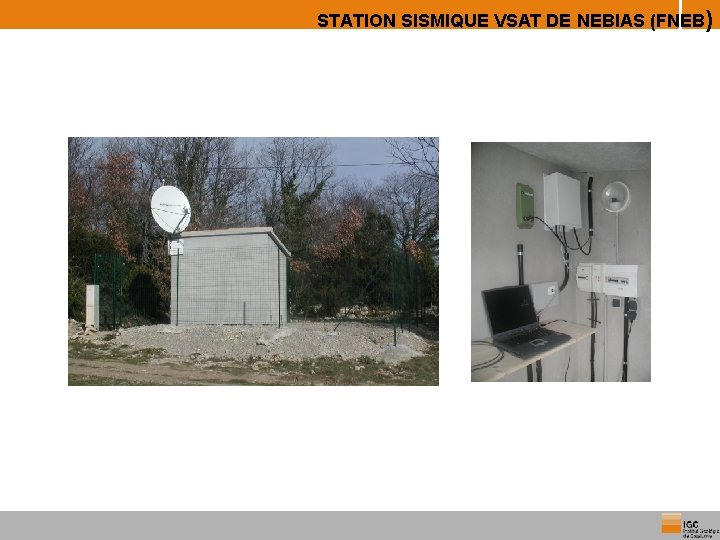

STATION SISMIQUE VSAT DE NEBIAS (FNEB)

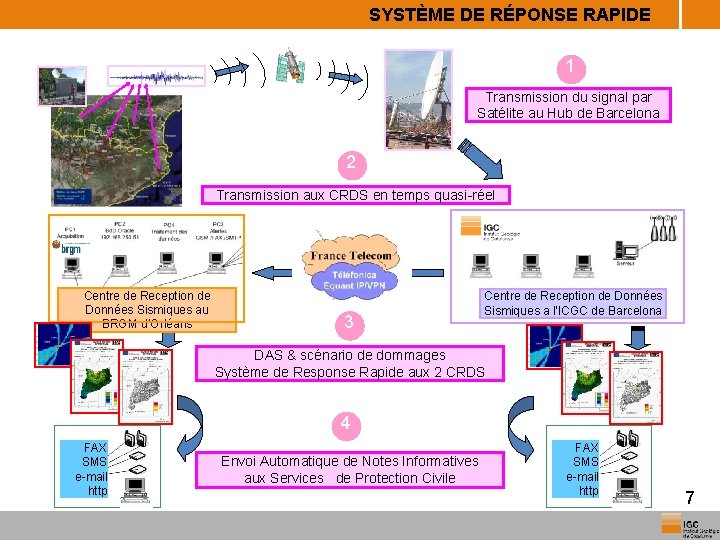

SYSTÈME DE RÉPONSE RAPIDE 1 Transmission du signal par Satélite au Hub de Barcelona 2 Transmission aux CRDS en temps quasi-réel Centre de Reception de Données Sismiques au BRGM d’Orléans 3 Centre de Reception de Données Sismiques a l’ICGC de Barcelona DAS & scénario de dommages Système de Response Rapide aux 2 CRDS 4 FAX SMS e-mail http Envoi Automatique de Notes Informatives aux Services de Protection Civile FAX SMS e-mail http 7

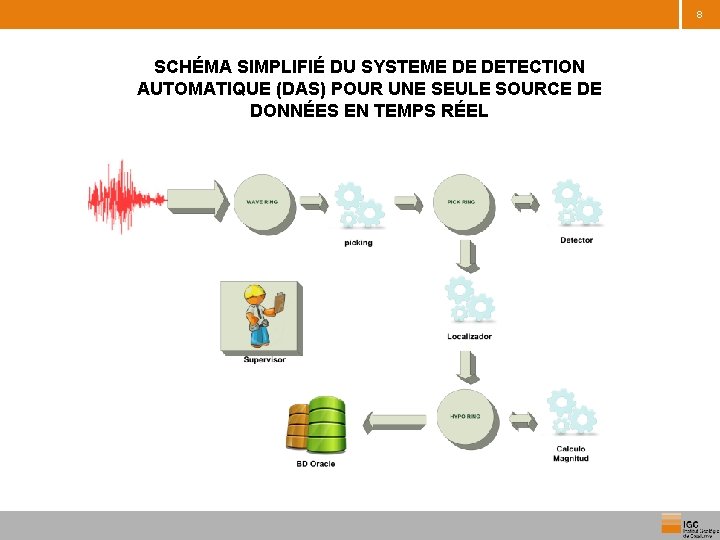

8 SCHÉMA SIMPLIFIÉ DU SYSTEME DE DETECTION AUTOMATIQUE (DAS) POUR UNE SEULE SOURCE DE DONNÉES EN TEMPS RÉEL

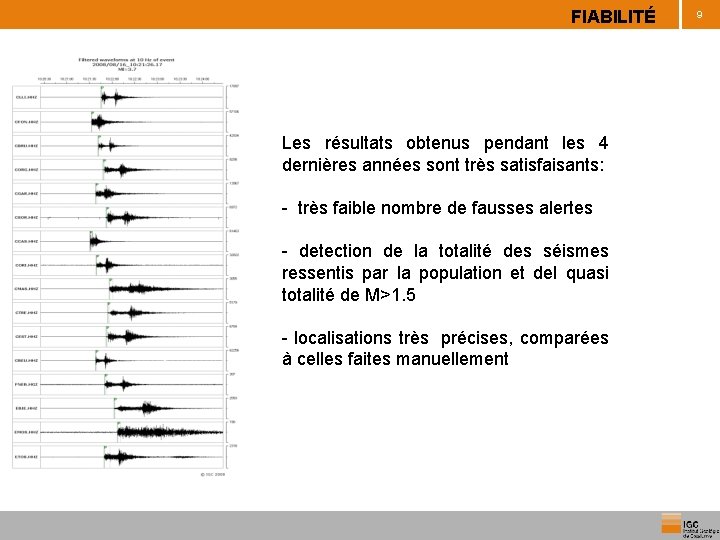

FIABILITÉ Les résultats obtenus pendant les 4 dernières années sont très satisfaisants: - très faible nombre de fausses alertes - detection de la totalité des séismes ressentis par la population et del quasi totalité de M>1. 5 - localisations très précises, comparées à celles faites manuellement 9

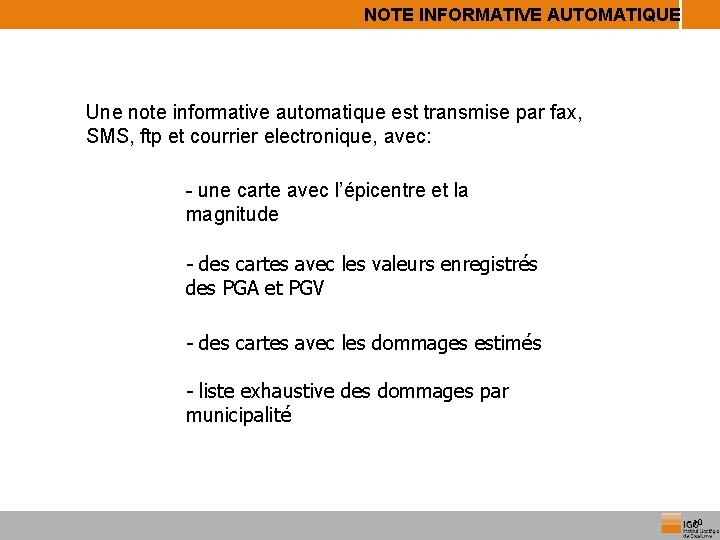

NOTE INFORMATIVE AUTOMATIQUE Une note informative automatique est transmise par fax, SMS, ftp et courrier electronique, avec: - une carte avec l’épicentre et la magnitude - des cartes avec les valeurs enregistrés des PGA et PGV - des cartes avec les dommages estimés - liste exhaustive des dommages par municipalité 10

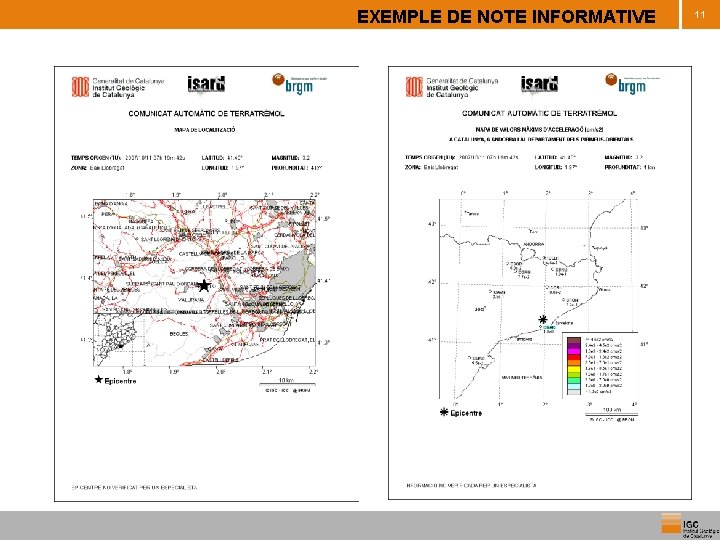

EXEMPLE DE NOTE INFORMATIVE 11

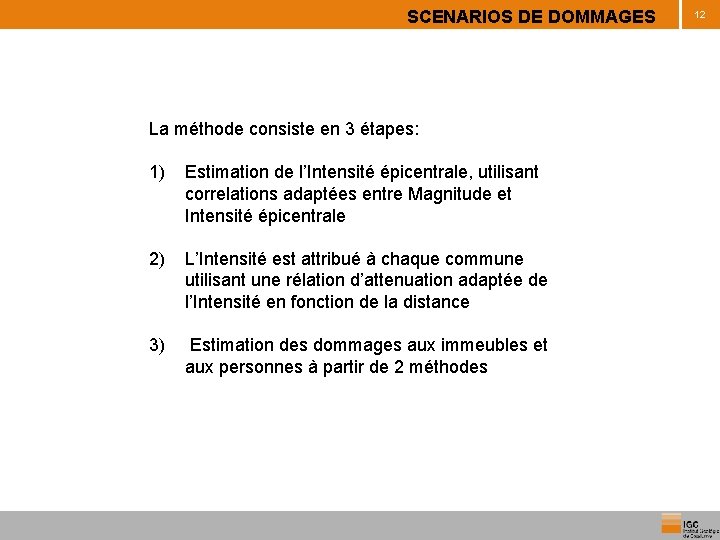

SCENARIOS DE DOMMAGES La méthode consiste en 3 étapes: 1) Estimation de l’Intensité épicentrale, utilisant correlations adaptées entre Magnitude et Intensité épicentrale 2) L’Intensité est attribué à chaque commune utilisant une rélation d’attenuation adaptée de l’Intensité en fonction de la distance 3) Estimation des dommages aux immeubles et aux personnes à partir de 2 méthodes 12

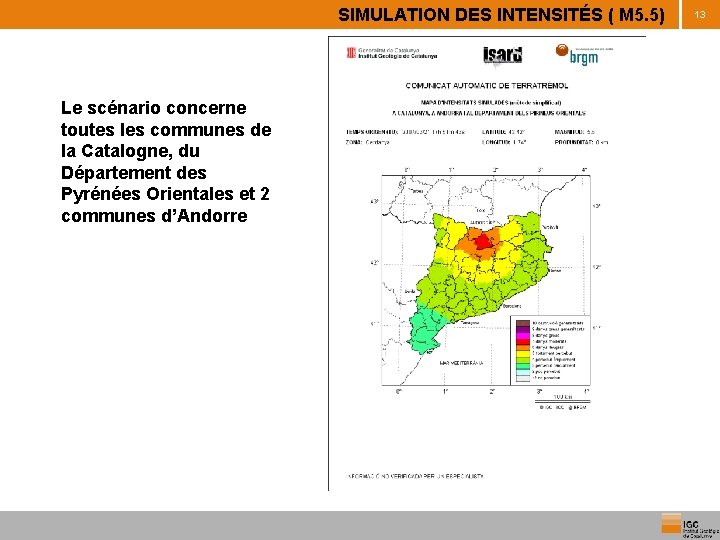

SIMULATION DES INTENSITÉS ( M 5. 5) Le scénario concerne toutes les communes de la Catalogne, du Département des Pyrénées Orientales et 2 communes d’Andorre 13

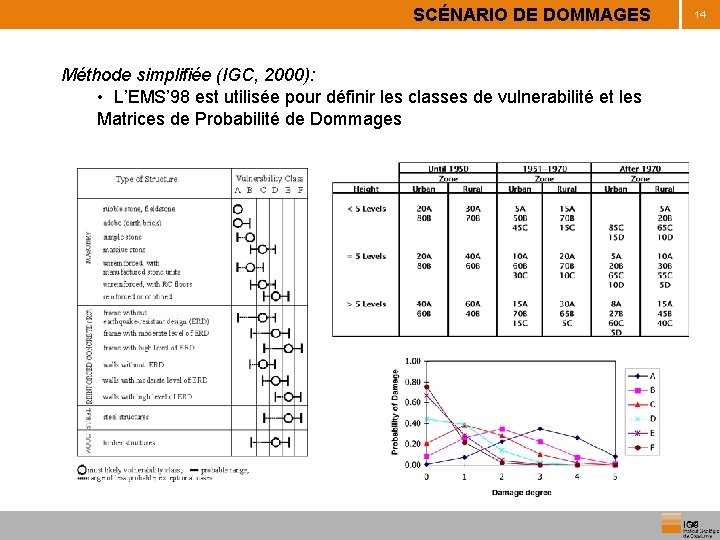

SCÉNARIO DE DOMMAGES 14 Méthode simplifiée (IGC, 2000): • L’EMS’ 98 est utilisée pour définir les classes de vulnerabilité et les Matrices de Probabilité de Dommages 14

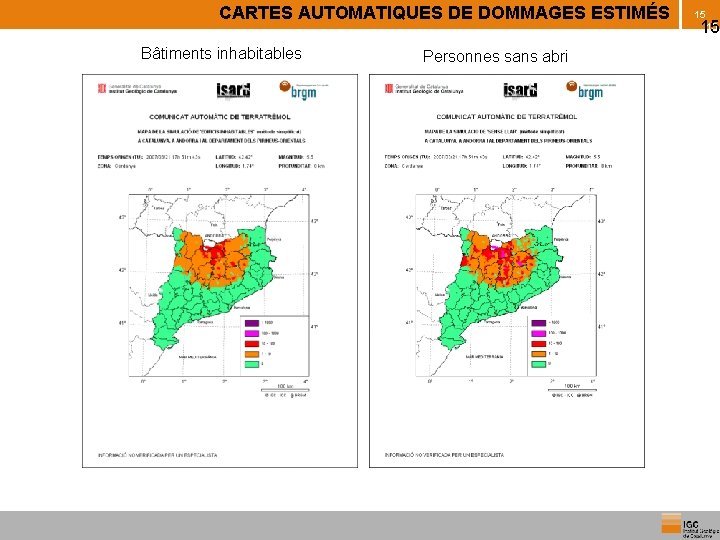

CARTES AUTOMATIQUES DE DOMMAGES ESTIMÉS Bâtiments inhabitables Personnes sans abri 15 15 15

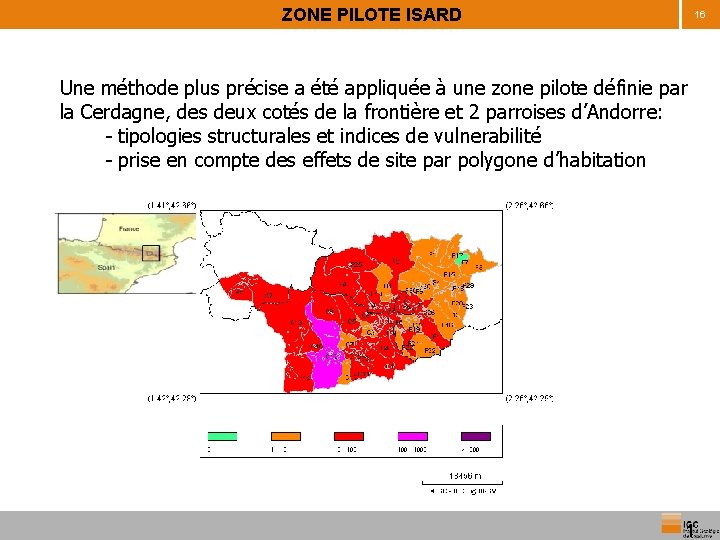

ZONE PILOTE ISARD 16 Une méthode plus précise a été appliquée à une zone pilote définie par la Cerdagne, des deux cotés de la frontière et 2 parroises d’Andorre: - tipologies structurales et indices de vulnerabilité - prise en compte des effets de site par polygone d’habitation 1

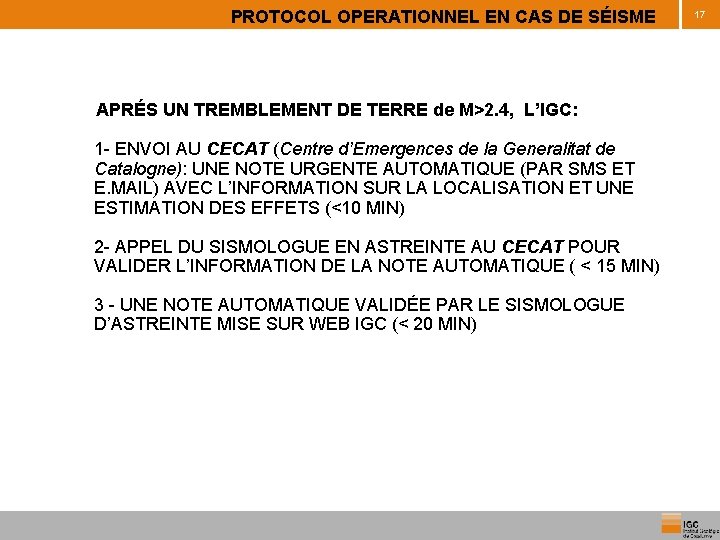

PROTOCOL OPERATIONNEL EN CAS DE SÉISME APRÉS UN TREMBLEMENT DE TERRE de M>2. 4, L’IGC: 1 - ENVOI AU CECAT (Centre d’Emergences de la Generalitat de Catalogne): UNE NOTE URGENTE AUTOMATIQUE (PAR SMS ET E. MAIL) AVEC L’INFORMATION SUR LA LOCALISATION ET UNE ESTIMATION DES EFFETS (<10 MIN) 2 - APPEL DU SISMOLOGUE EN ASTREINTE AU CECAT POUR VALIDER L’INFORMATION DE LA NOTE AUTOMATIQUE ( < 15 MIN) 3 - UNE NOTE AUTOMATIQUE VALIDÉE PAR LE SISMOLOGUE D’ASTREINTE MISE SUR WEB IGC (< 20 MIN) 17

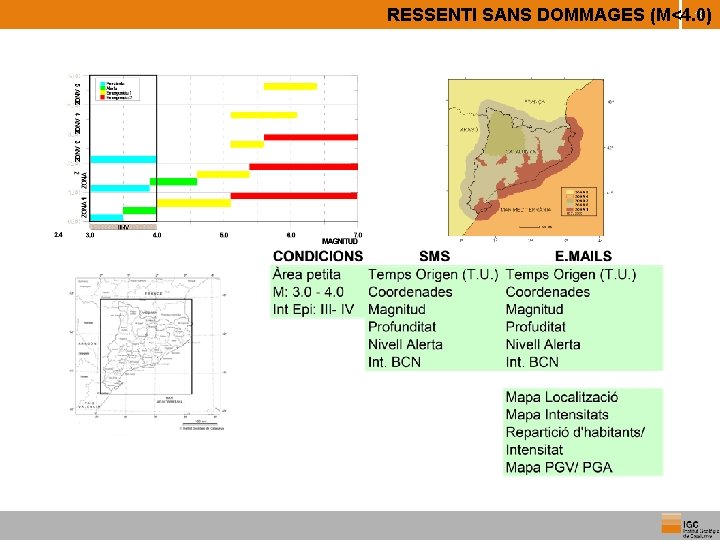

18 RESSENTI SANS DOMMAGES (M<4. 0)

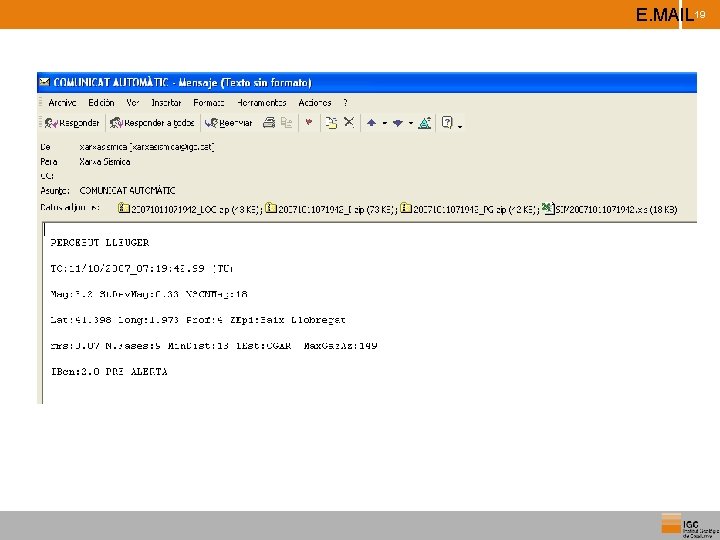

E. MAIL 19

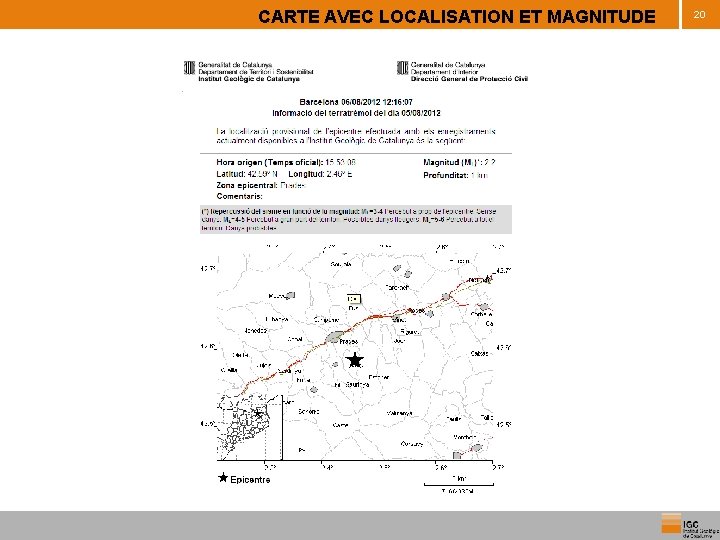

CARTE AVEC LOCALISATION ET MAGNITUDE 20

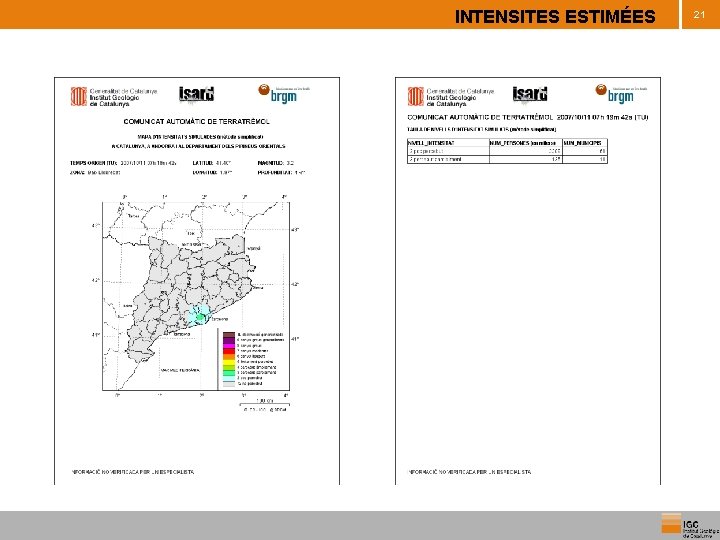

INTENSITES ESTIMÉES 21

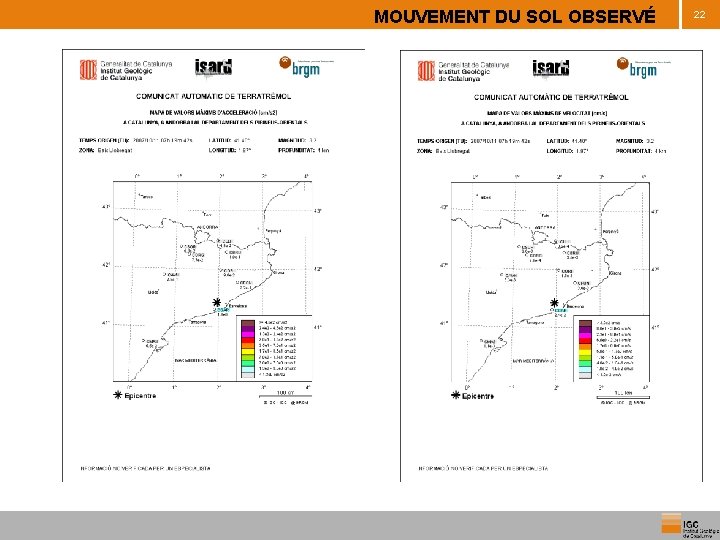

MOUVEMENT DU SOL OBSERVÉ 22

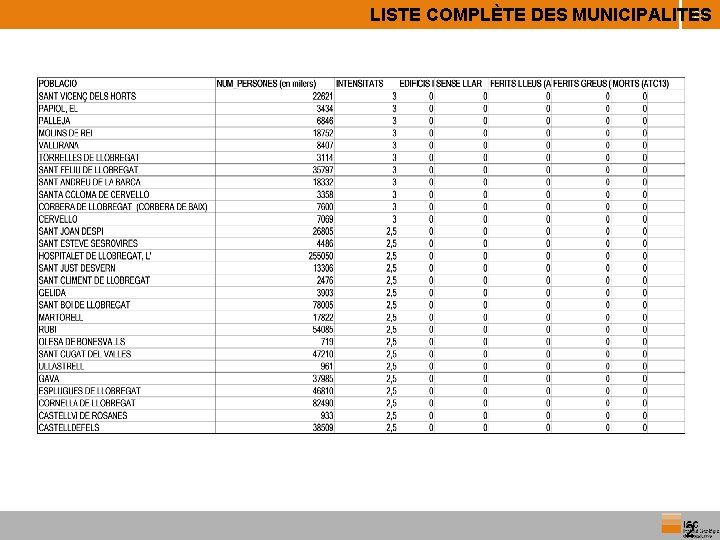

23 LISTE COMPLÈTE DES MUNICIPALITES 2

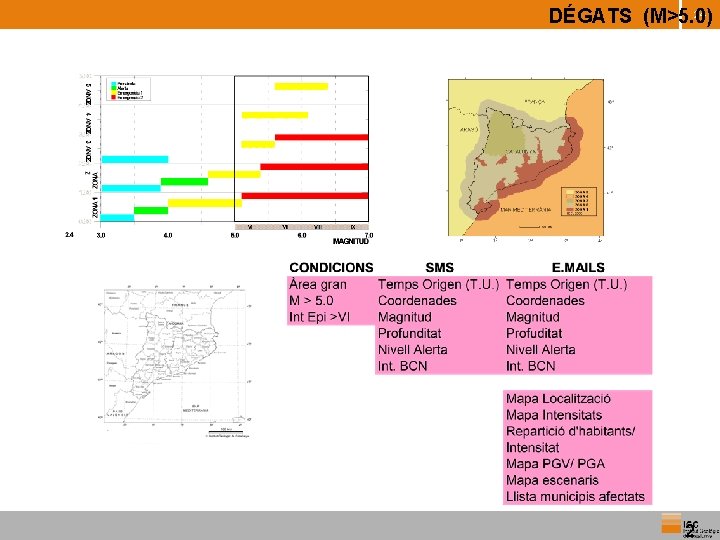

24 DÉGATS (M>5. 0) 2

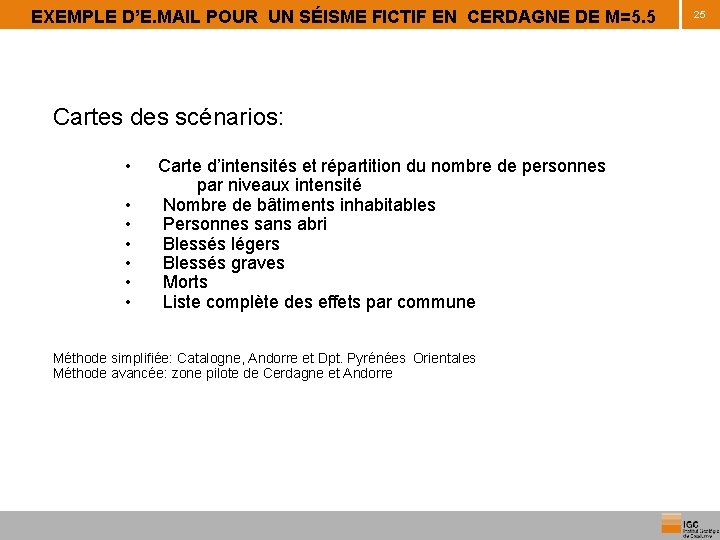

EXEMPLE D’E. MAIL POUR UN SÉISME FICTIF EN CERDAGNE DE M=5. 5 Cartes des scénarios: • • Carte d’intensités et répartition du nombre de personnes par niveaux intensité Nombre de bâtiments inhabitables Personnes sans abri Blessés légers Blessés graves Morts Liste complète des effets par commune Méthode simplifiée: Catalogne, Andorre et Dpt. Pyrénées Orientales Méthode avancée: zone pilote de Cerdagne et Andorre 25

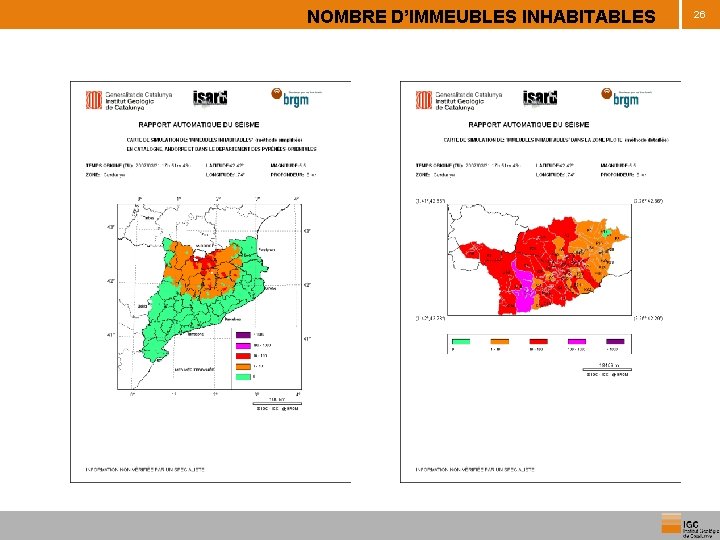

NOMBRE D’IMMEUBLES INHABITABLES 26

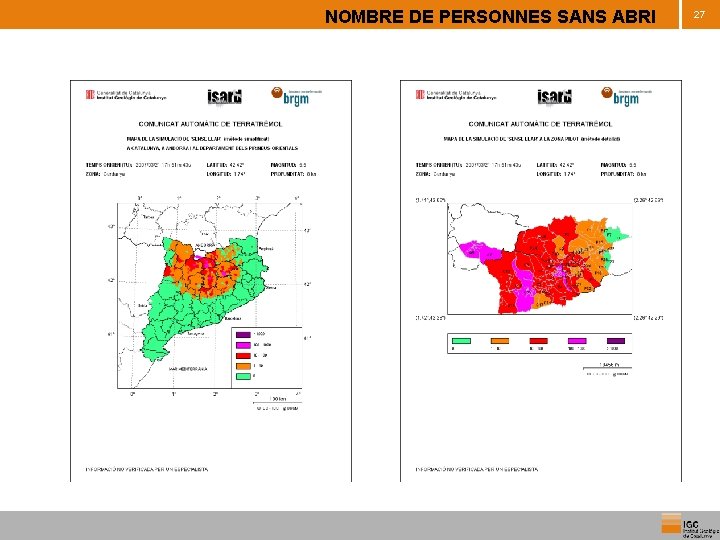

NOMBRE DE PERSONNES SANS ABRI 27

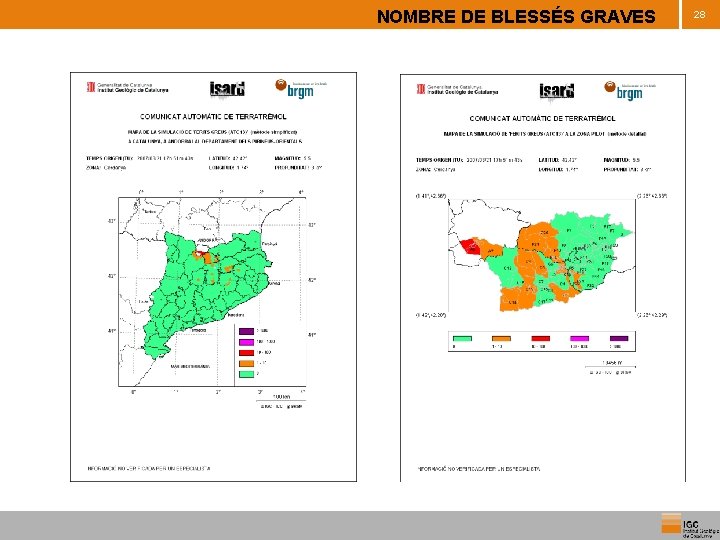

NOMBRE DE BLESSÉS GRAVES 28

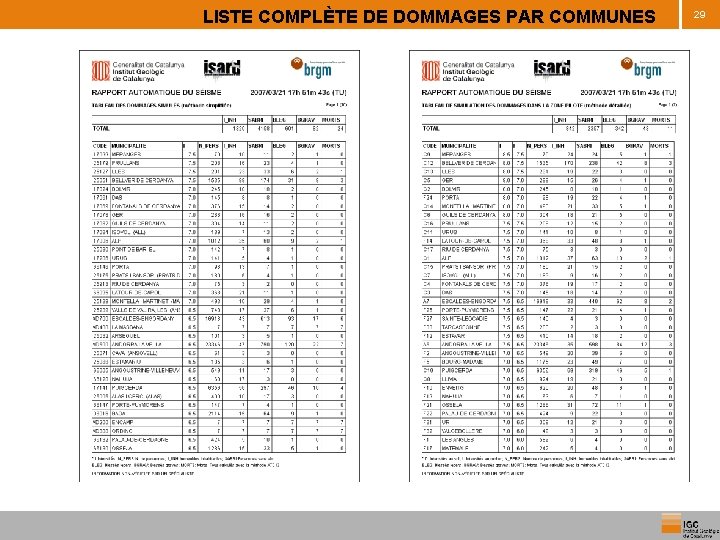

LISTE COMPLÈTE DE DOMMAGES PAR COMMUNES 29

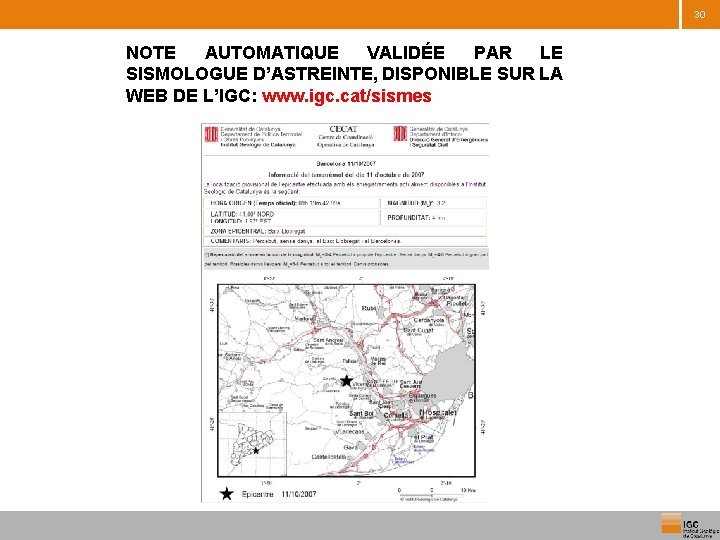

30 NOTE AUTOMATIQUE VALIDÉE PAR LE SISMOLOGUE D’ASTREINTE, DISPONIBLE SUR LA WEB DE L’IGC: www. igc. cat/sismes
