II parte Orientacin un deporte en la naturaleza

II parte Orientación, un deporte en la naturaleza … Una actividad al aire libre

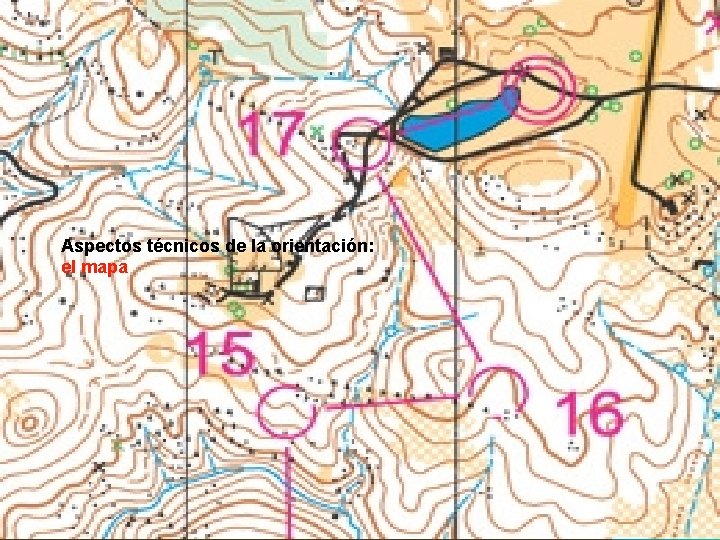

Aspectos técnicos de la orientación: el mapa

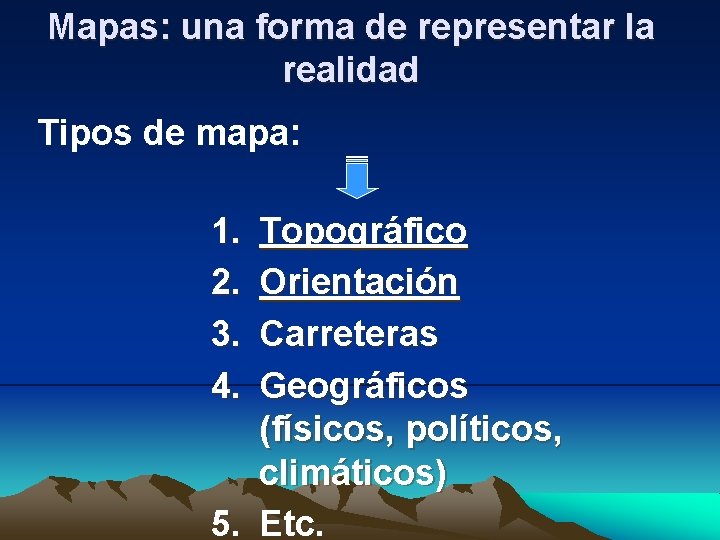

Mapas: una forma de representar la realidad Tipos de mapa: 1. 2. 3. 4. Topográfico Orientación Carreteras Geográficos (físicos, políticos, climáticos) 5. Etc.

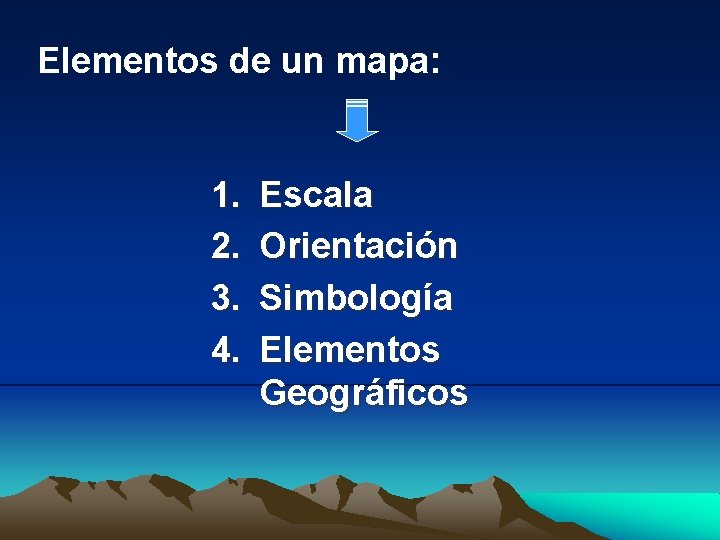

Elementos de un mapa: 1. 2. 3. 4. Escala Orientación Simbología Elementos Geográficos

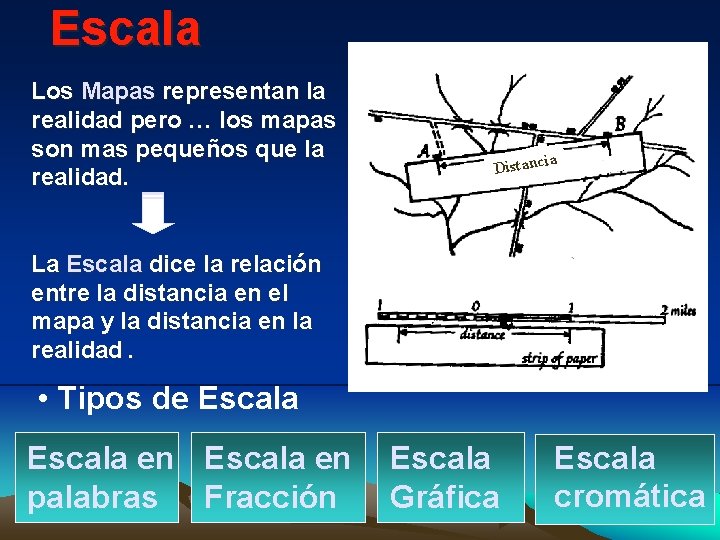

Escala Los Mapas representan la realidad pero … los mapas son mas pequeños que la realidad. Distanc ia La Escala dice la relación entre la distancia en el mapa y la distancia en la realidad. • Tipos de Escala en palabras Fracción Escala Gráfica Escala cromática

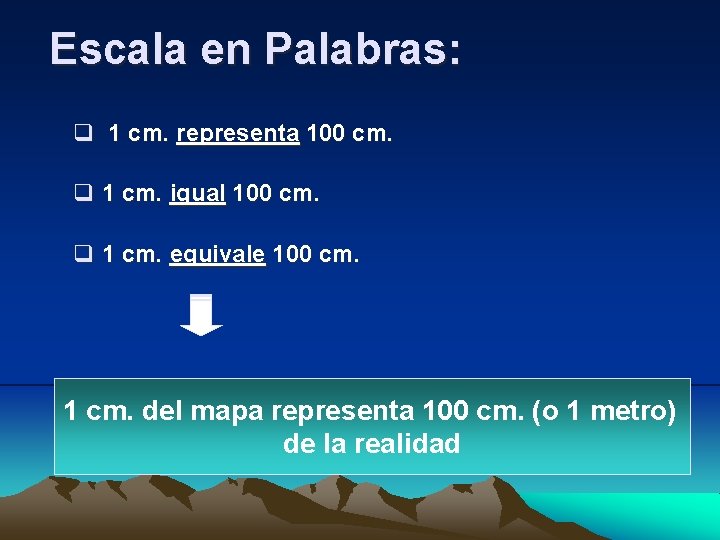

Escala en Palabras: q 1 cm. representa 100 cm. q 1 cm. igual 100 cm. q 1 cm. equivale 100 cm. 1 cm. del mapa representa 100 cm. (o 1 metro) de la realidad

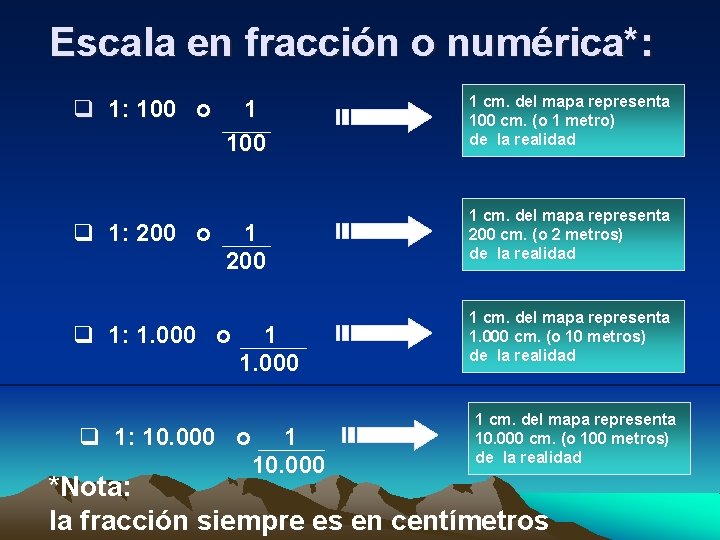

Escala en fracción o numérica*: q 1: 100 o q 1: 200 o 1 100 1 200 q 1: 1. 000 o 1 1. 000 q 1: 10. 000 o 1 10. 000 1 cm. del mapa representa 100 cm. (o 1 metro) de la realidad 1 cm. del mapa representa 200 cm. (o 2 metros) de la realidad 1 cm. del mapa representa 1. 000 cm. (o 10 metros) de la realidad 1 cm. del mapa representa 10. 000 cm. (o 100 metros) de la realidad *Nota: la fracción siempre es en centímetros

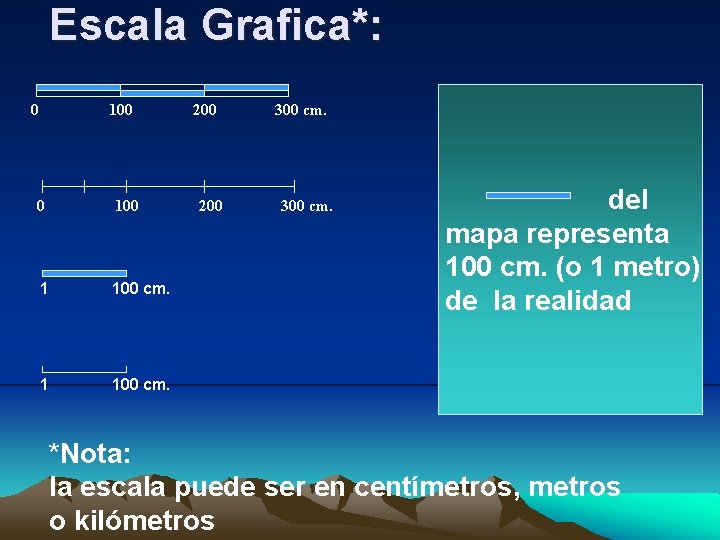

Escala Grafica*: 0 100 1 100 cm. 200 300 cm. del mapa representa 100 cm. (o 1 metro) de la realidad *Nota: la escala puede ser en centímetros, metros o kilómetros

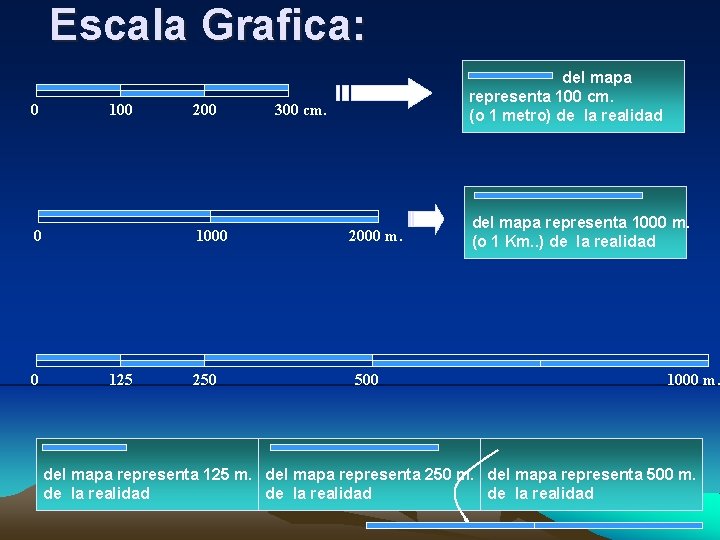

Escala Grafica: 0 100 0 0 200 1000 125 250 del mapa representa 100 cm. (o 1 metro) de la realidad 300 cm. 2000 m. 500 del mapa representa 1000 m. (o 1 Km. . ) de la realidad 1000 m. del mapa representa 125 m. del mapa representa 250 m. del mapa representa 500 m. de la realidad

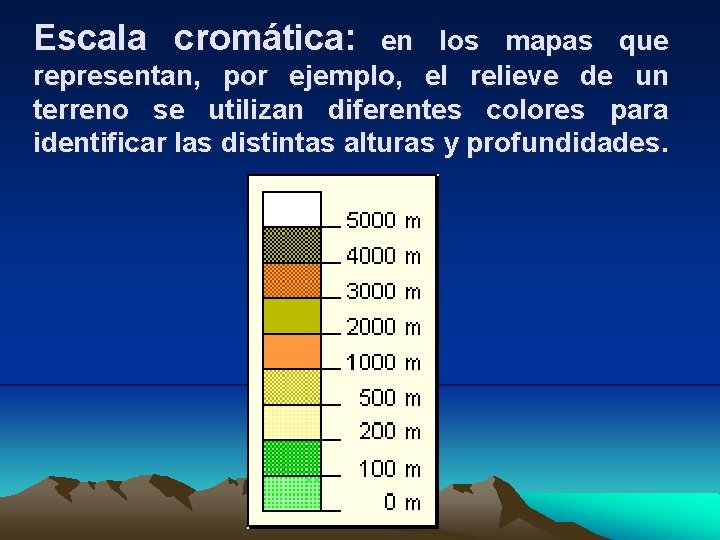

Escala cromática: en los mapas que representan, por ejemplo, el relieve de un terreno se utilizan diferentes colores para identificar las distintas alturas y profundidades.

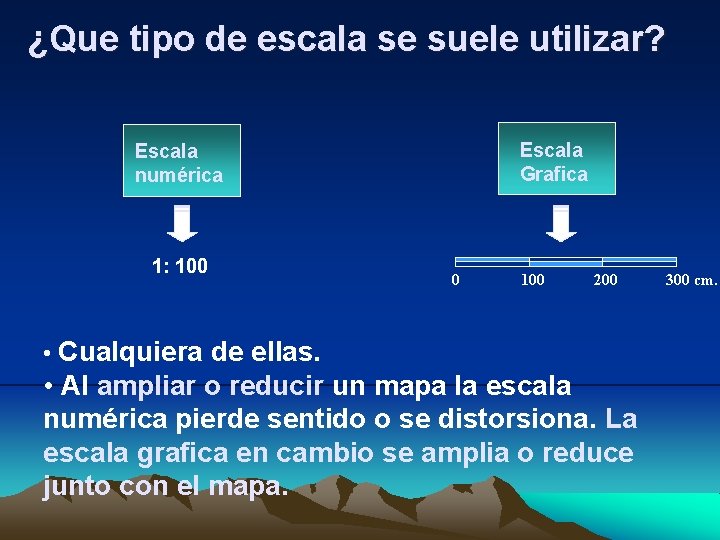

¿Que tipo de escala se suele utilizar? Escala Grafica Escala numérica 1: 100 0 100 200 • Cualquiera de ellas. • Al ampliar o reducir un mapa la escala numérica pierde sentido o se distorsiona. La escala grafica en cambio se amplia o reduce junto con el mapa. 300 cm.

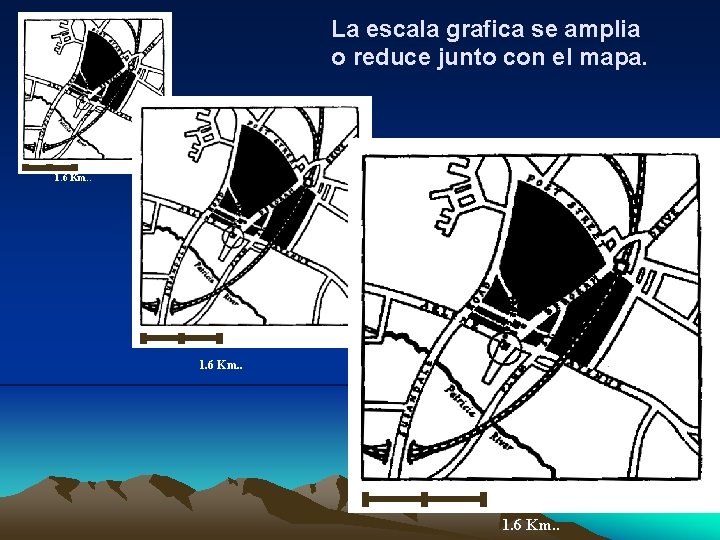

La escala grafica se amplia o reduce junto con el mapa. 1. 6 Km. .

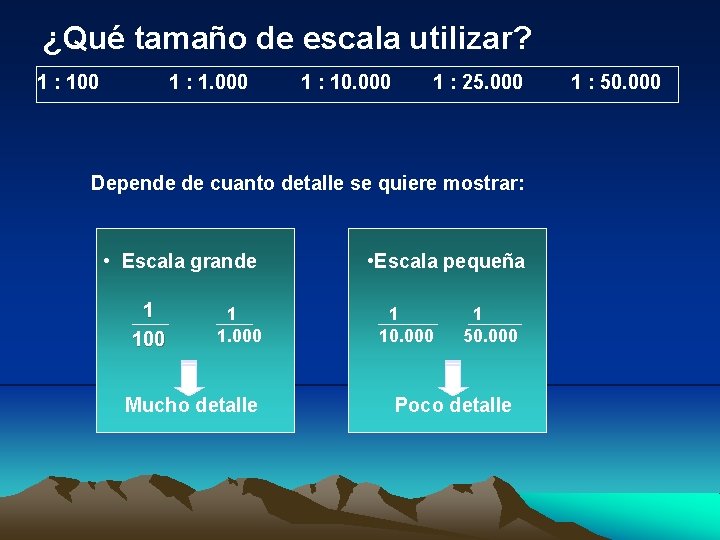

¿Qué tamaño de escala utilizar? 1 : 100 1 : 1. 000 1 : 10. 000 1 : 25. 000 Depende de cuanto detalle se quiere mostrar: • Escala grande 1 100 1 1. 000 Mucho detalle • Escala pequeña 1 10. 000 1 50. 000 Poco detalle 1 : 50. 000

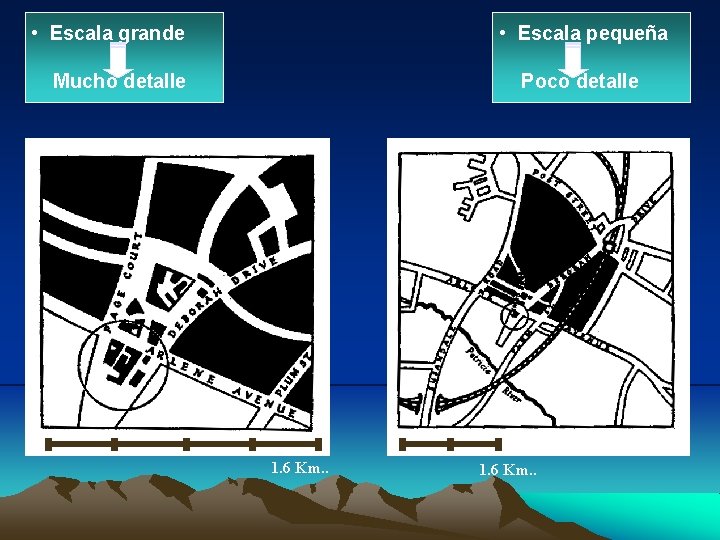

• Escala grande • Escala pequeña Mucho detalle Poco detalle 1. 6 Km. .

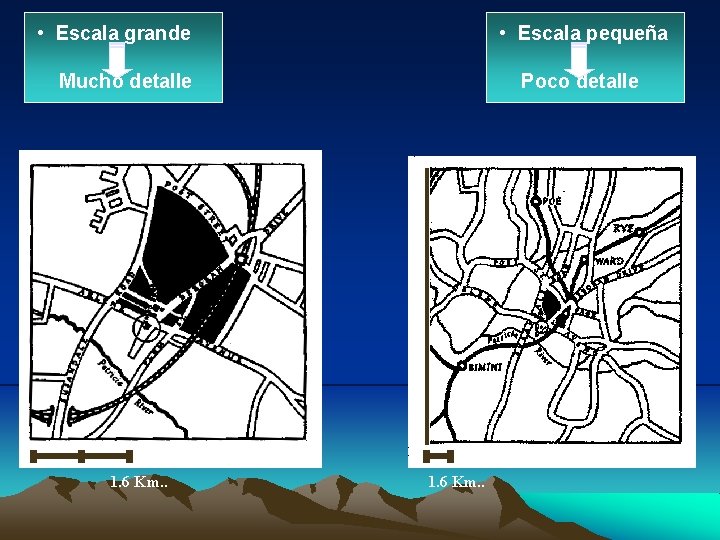

• Escala grande • Escala pequeña Mucho detalle 1. 6 Km. . Poco detalle 1. 6 Km. .

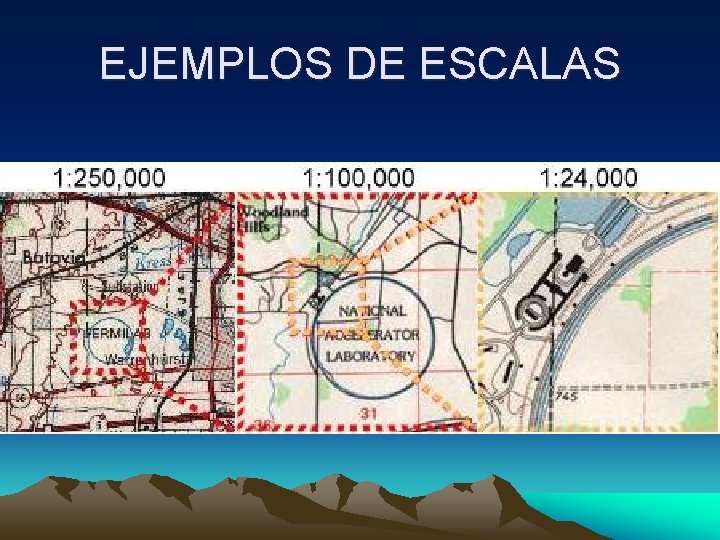

EJEMPLOS DE ESCALAS

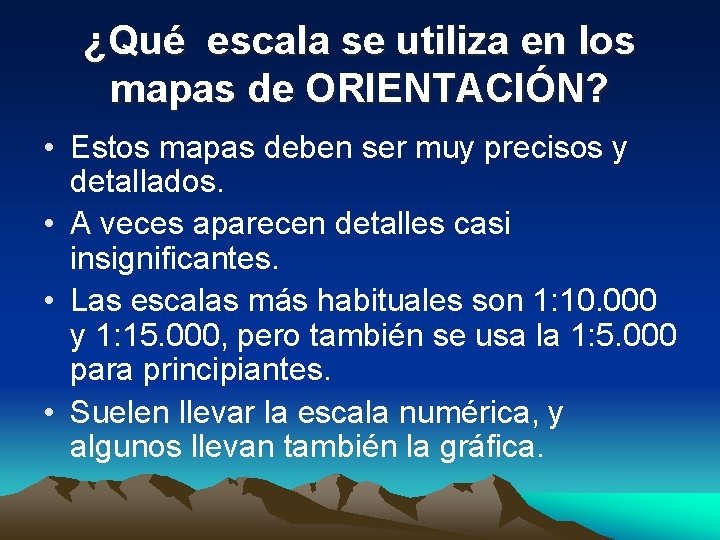

¿Qué escala se utiliza en los mapas de ORIENTACIÓN? • Estos mapas deben ser muy precisos y detallados. • A veces aparecen detalles casi insignificantes. • Las escalas más habituales son 1: 10. 000 y 1: 15. 000, pero también se usa la 1: 5. 000 para principiantes. • Suelen llevar la escala numérica, y algunos llevan también la gráfica.

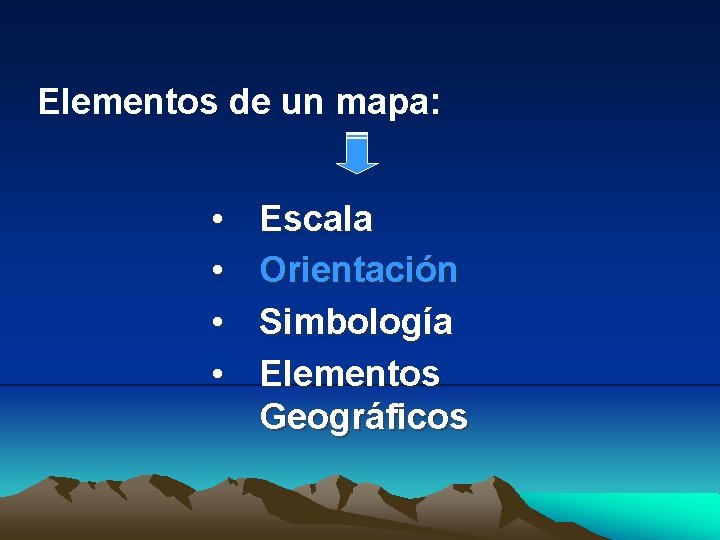

Elementos de un mapa: • • Escala Orientación Simbología Elementos Geográficos

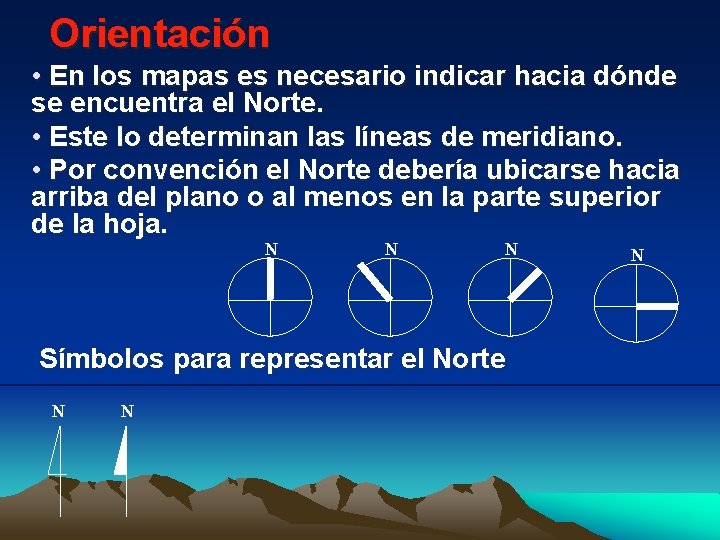

Orientación • En los mapas es necesario indicar hacia dónde se encuentra el Norte. • Este lo determinan las líneas de meridiano. • Por convención el Norte debería ubicarse hacia arriba del plano o al menos en la parte superior de la hoja. N N N Símbolos para representar el Norte N N N

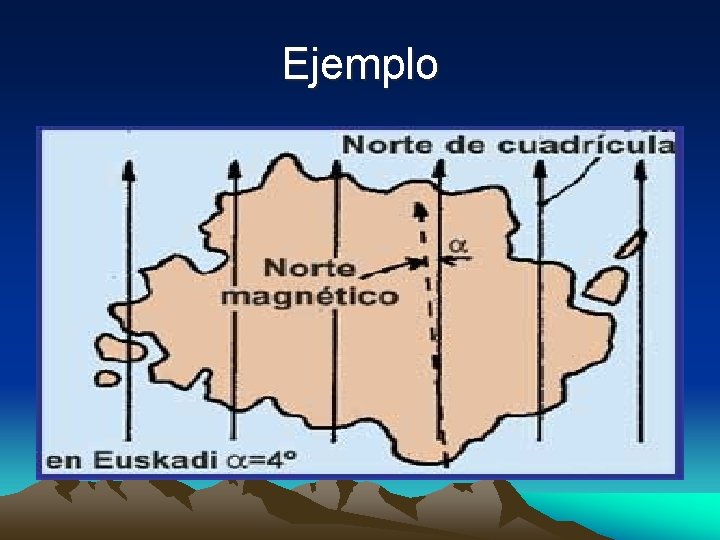

Ejemplo

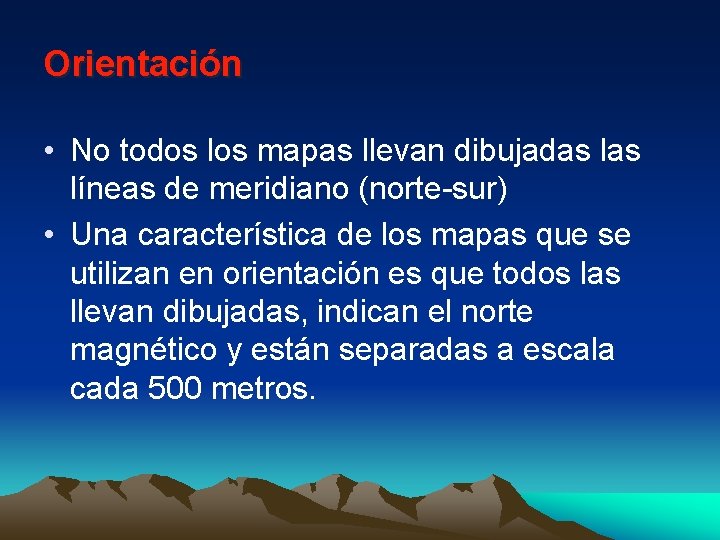

Orientación • No todos los mapas llevan dibujadas líneas de meridiano (norte-sur) • Una característica de los mapas que se utilizan en orientación es que todos las llevan dibujadas, indican el norte magnético y están separadas a escala cada 500 metros.

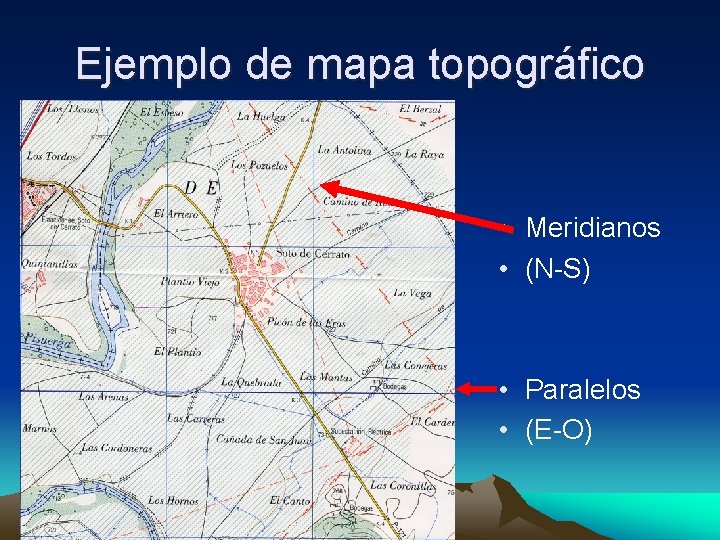

Ejemplo de mapa topográfico • Meridianos • (N-S) • Paralelos • (E-O)

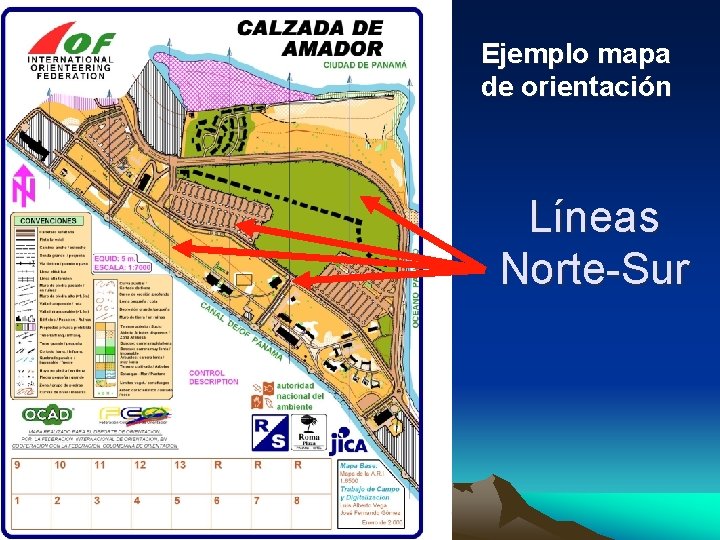

Ejemplo mapa de orientación Líneas Norte-Sur

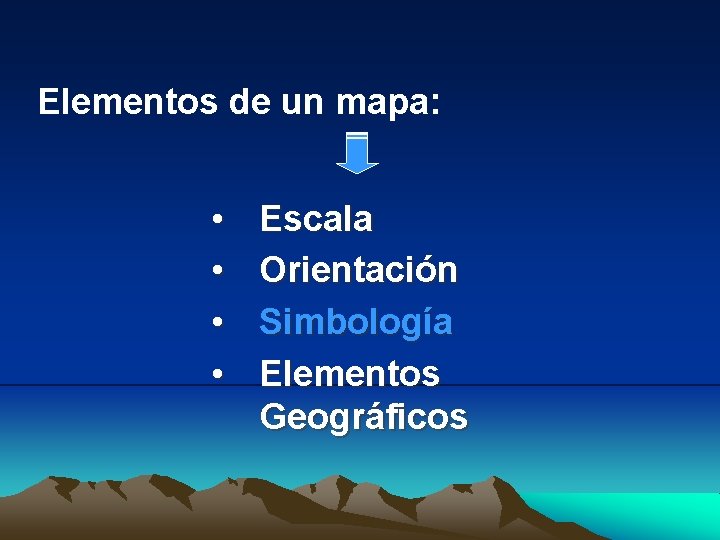

Elementos de un mapa: • • Escala Orientación Simbología Elementos Geográficos

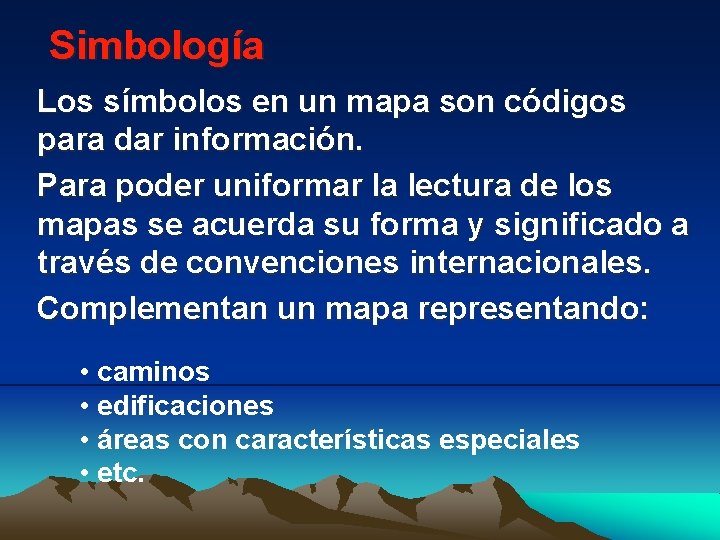

Simbología Los símbolos en un mapa son códigos para dar información. Para poder uniformar la lectura de los mapas se acuerda su forma y significado a través de convenciones internacionales. Complementan un mapa representando: • caminos • edificaciones • áreas con características especiales • etc.

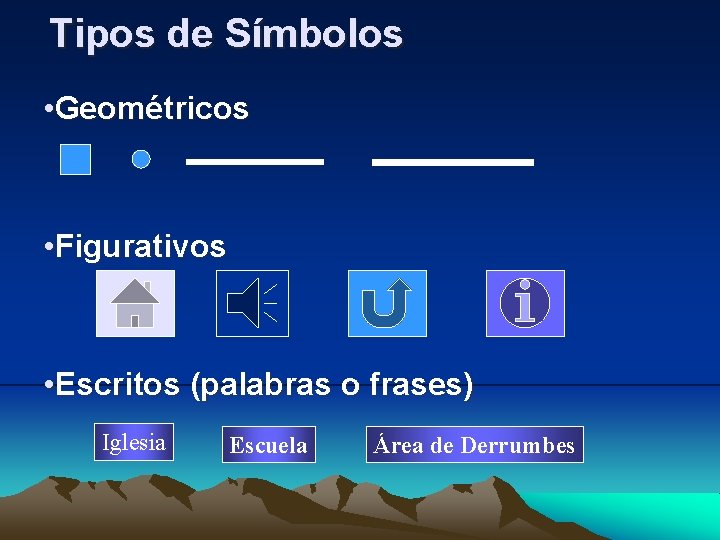

Tipos de Símbolos • Geométricos • Figurativos • Escritos (palabras o frases) Iglesia Escuela Área de Derrumbes

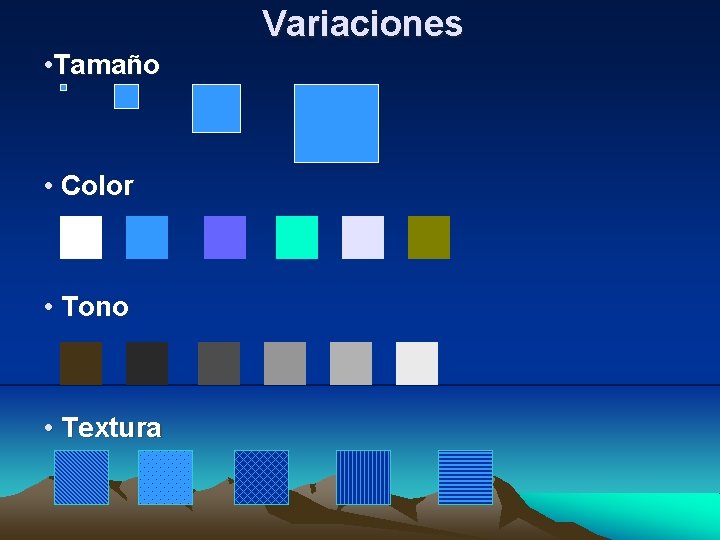

Variaciones • Tamaño • Color • Tono • Textura

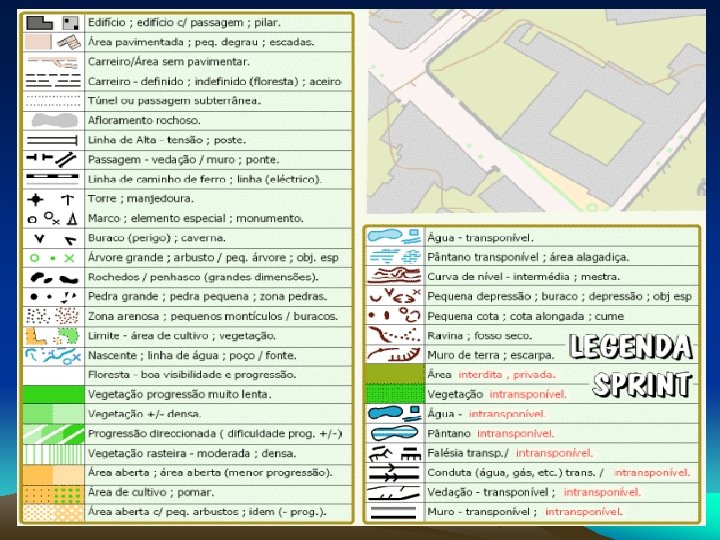

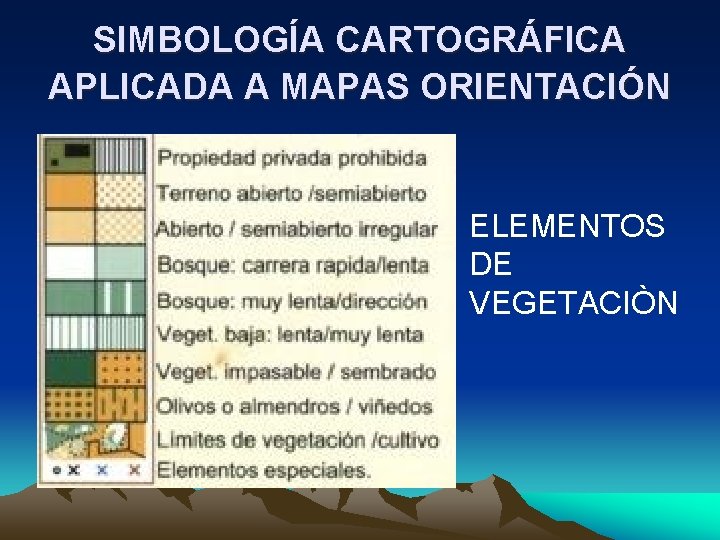

SIMBOLOGÍA CARTOGRÁFICA APLICADA A MAPAS ORIENTACIÓN ELEMENTOS DE VEGETACIÒN

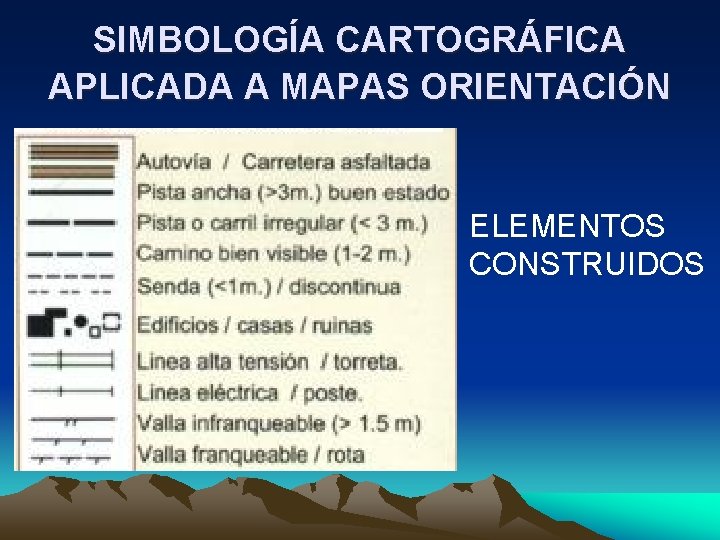

SIMBOLOGÍA CARTOGRÁFICA APLICADA A MAPAS ORIENTACIÓN ELEMENTOS CONSTRUIDOS

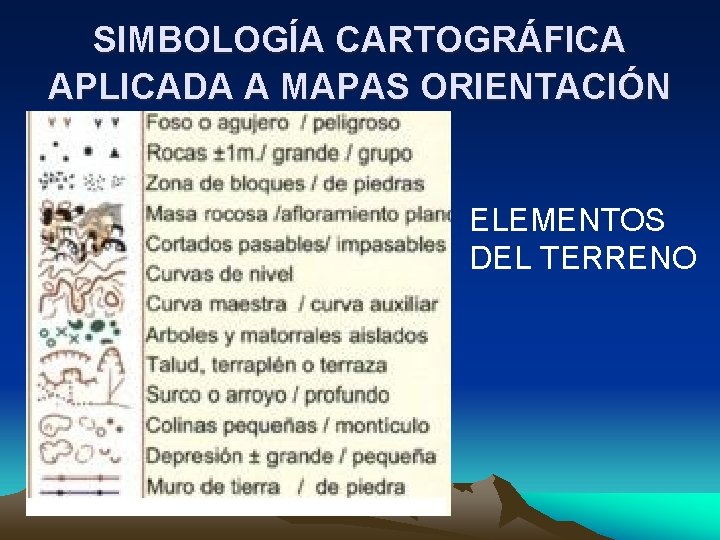

SIMBOLOGÍA CARTOGRÁFICA APLICADA A MAPAS ORIENTACIÓN ELEMENTOS DEL TERRENO

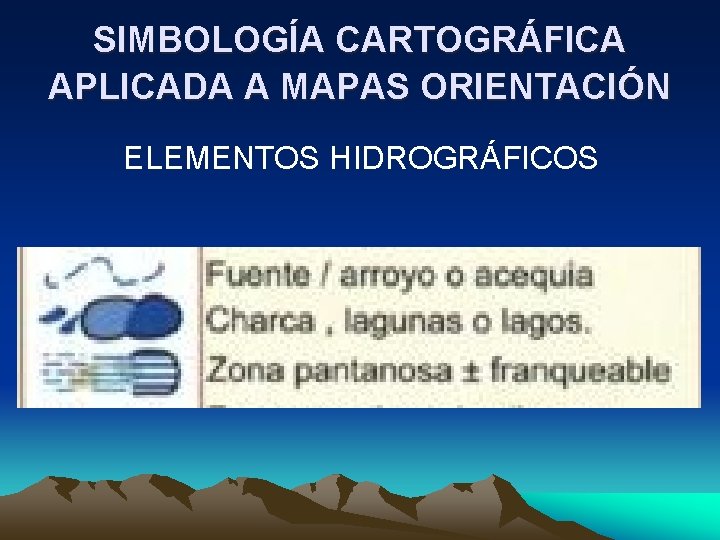

SIMBOLOGÍA CARTOGRÁFICA APLICADA A MAPAS ORIENTACIÓN ELEMENTOS HIDROGRÁFICOS

Elementos de un mapa: • • Escala Orientación Simbología Elementos Geográficos

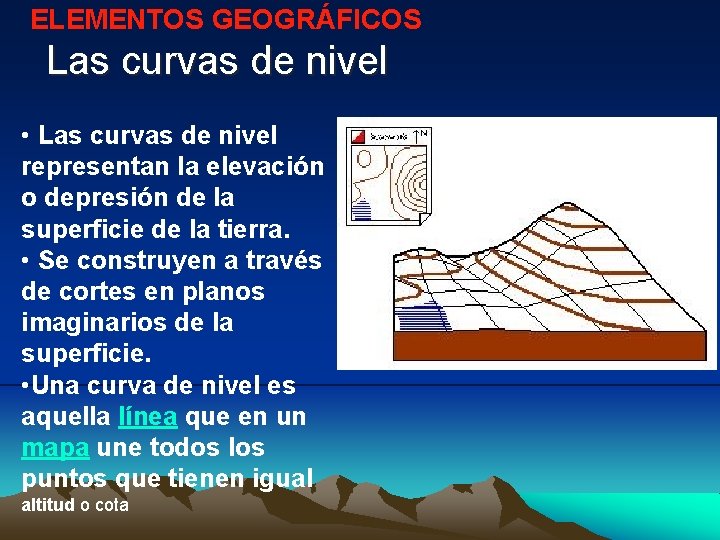

ELEMENTOS GEOGRÁFICOS Las curvas de nivel • Las curvas de nivel representan la elevación o depresión de la superficie de la tierra. • Se construyen a través de cortes en planos imaginarios de la superficie. • Una curva de nivel es aquella línea que en un mapa une todos los puntos que tienen igual altitud o cota

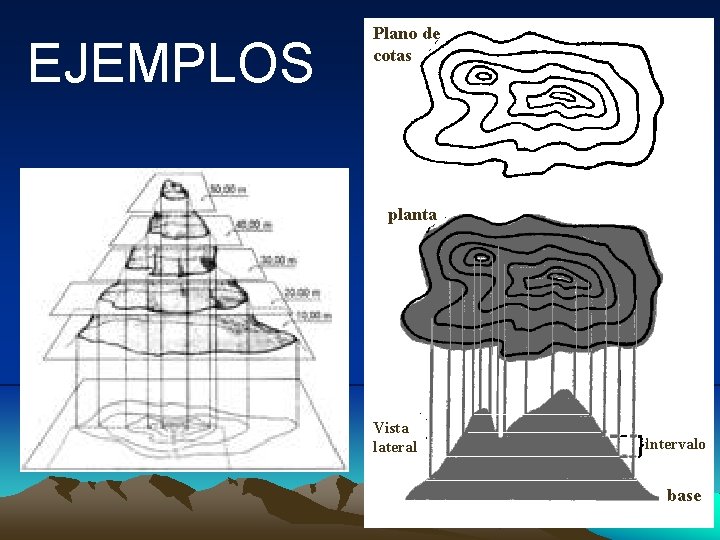

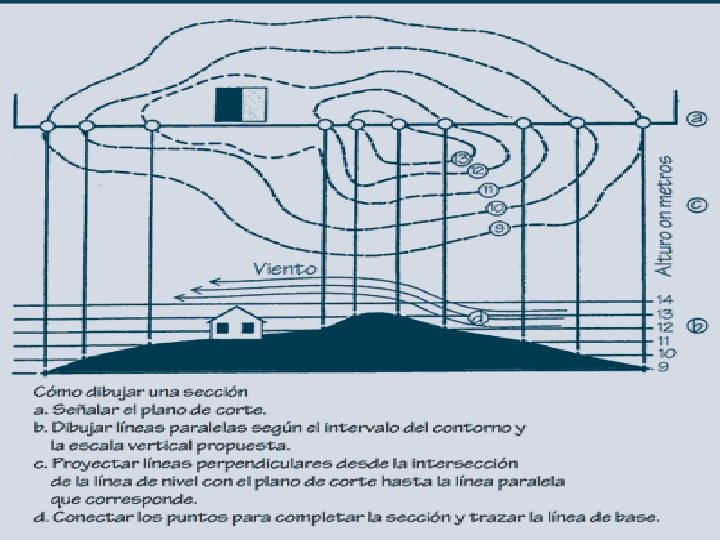

EJEMPLOS Plano de cotas planta Vista lateral intervalo base

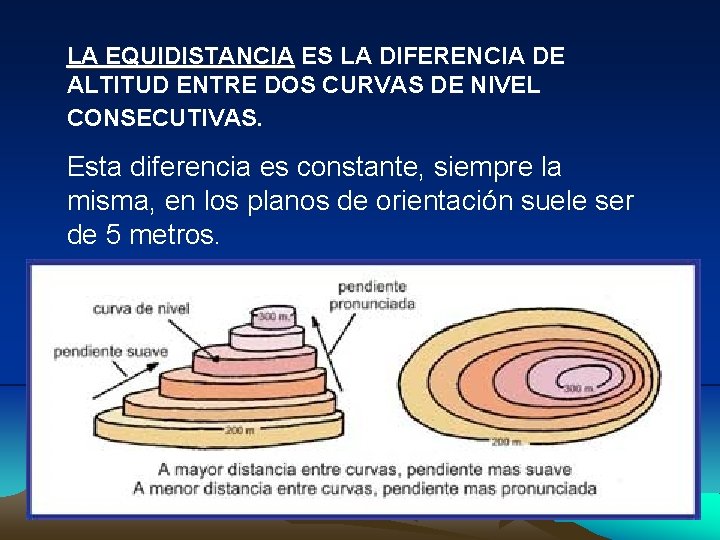

LA EQUIDISTANCIA ES LA DIFERENCIA DE ALTITUD ENTRE DOS CURVAS DE NIVEL CONSECUTIVAS. Esta diferencia es constante, siempre la misma, en los planos de orientación suele ser de 5 metros.

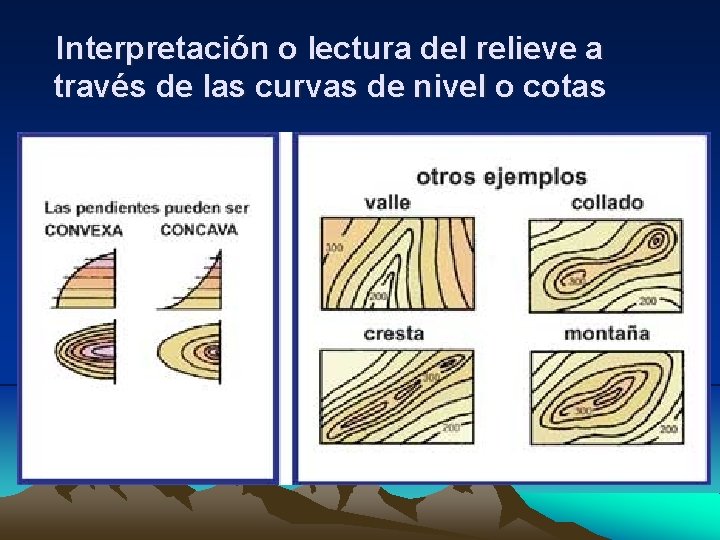

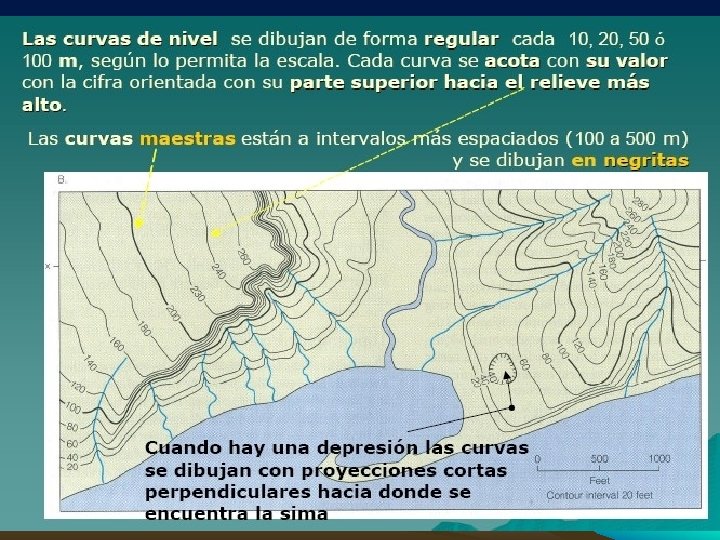

Interpretación o lectura del relieve a través de las curvas de nivel o cotas

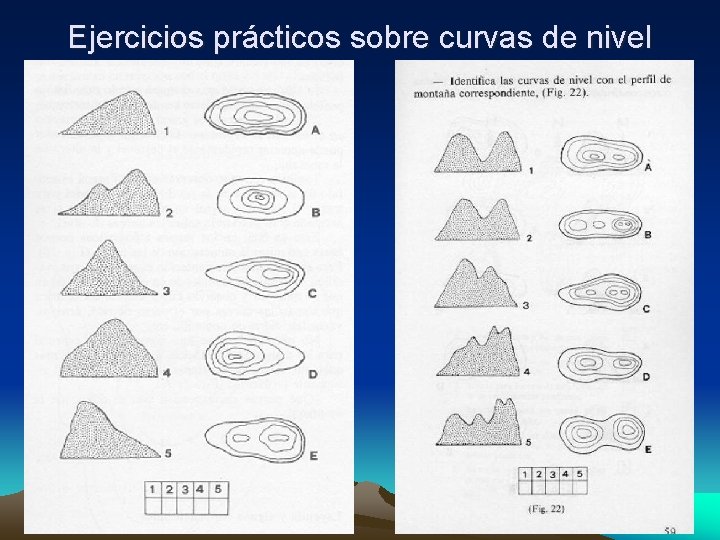

Ejercicios prácticos sobre curvas de nivel
