Hrvatsko inovativno pametno poduzee HRISE Prof dr sc

Hrvatsko inovativno pametno poduzeće HR-ISE Prof. dr. sc. Ivica Veža Fakultet elektrotehnike, strojarstva i brodogradnje Sveučilišta u Splitu Zagreb, 10. studenog 2017.

Ciljevi projekta INSENT • Glavni cilj ovog projekta je razviti Hrvatski model Inovativnog pametnog poduzeća (HR-ISE model). • Cilj je napraviti regionalnu prilagodbu modela, tj. uskladiti model Inovativnog pametnog poduzeća sa specifičnim regionalnim načinom razmišljanja, proizvodnom i organizacijskom tradicijom, te specifičnom edukacijom. HRISE model može pomoći hrvatskim poduzećima premostiti razliku između njihovih kompetencija i mogućnosti EU poduzeća.

Glavni cilj projekta INSENT

Radni paketi Radni paket 1: Analiza postojećeg stanja hrvatskih industrijskih poduzeća Radni paket 2: Razvoj Hrvatskog modela inovativne, pametne tvornice (HR-ISE model) Radni paket 3: Eksperimentalno testiranje HR-ISE modela na Tvornici koja uči (Learning Factory) Transfer pametne tvornice u poduzeća Radni paket 4: Desiminacija

Prikaz metodologije istraživanja

Spremnost hrvatskih poduzeća na Industriju 4. 0

Industry 4. 0: Case study ‘Croatian industry’ • • • Prema ‘Mc. Kinsey’ konzultantima, najveći tehnološki skok je bio s 2. na 3. industrijsku revoluciju. Obzirom da 3. industrijska proizvodnja predstavlja automatizirane proizvodne linije, robote i CNC strojeve, jasno je zašto je većina poduzeća u Hrvatskoj nisu napravili taj skok. Pitanje je: Je li moguće napraviti skok od 2. industrijske revolucije na 4. ? Odnosno skok preko jedne cijele industrijske generacije?

INSENT hipoteza za Hrvatsku: postoje Industrija 4. 0 Opskrbljivači i Industrija 4. 0 Korisnici M, L Veličina poduzeća Jednokomadna / Male serije Vrsta proizvodnje Serijska / Velike serije 3. 0 Industrijska generacija 4. 0 Proizvod Integracija Industrije 4. 0 u Proces Personalizirani proizvod Programeri Integracija u proizvodne mreže Manufacturing-as-a-Service Softveri za Industriju 4. 0 Korisnici Industrija 4. 0 – Korisnik Industrija 4. 0 – Opskrbljivač XS, S, M

Hipoteza za hrvatsku prerađivačk u industriju Prema Industriji 3. 0 ili Industriji 4. 0 ? Oboje! Industrija 4. 0 - Korisnici Industrija 4. 0 - Opskrbljivači

Generički model HR-ISE kuće s osnovnim Lean alatima

HR-ISE model kao skup računalnih aplikacija različite namjene povezanih s jedinstvenim informacijskim sustavom

Hrvatska proizvodna poduzeća imaju 0, 2% web konfigurator proizvoda

Primjer odabira konfiguracije proizvoda za proizvod 'karet'

Unos preferencija određenih svojstava proizvoda kao ulaza web servisa za odabir optimalne konfiguracije proizvoda

Prototip web aplikacije 'Konfigurator proizvoda'

Implementacija osnovnih elelemata u Kibernetskofizičkom proizvodnom sustavu lje ob Os a gij olo hn ija Organizacija Fokus: Tehnologija Te log Organizacija no ija g olo Os Fokus: Osoblje h Te hn Te lje Fokus: Organizacija Implementacija osnovih elemenata u Kibernetsko-fizičkom proizvodnom sustavu (Cyber-Physical Production Systems)

Konačne težine podkriterija

Konceptualni model IS-a za I 4. 0

Arhitektura VENIO sustava

Primjer dijela podataka o artiklu 'KARET' u podsustavu 'Matični podaci'

Shematski prikaz razvijenog Inovativnog pametnog poduzeća modela Skraćenice: CPPS – Cyber-physical Production System (Kibernetsko-fizikalni proizvodni sustav) CRM – Customer Relationship Management ERP – Enterprise Production System HR-ISE – Hrvatski model – Innovative Smart Enterprise MES - Manufacturing Execution System TQM – Total Quality Management

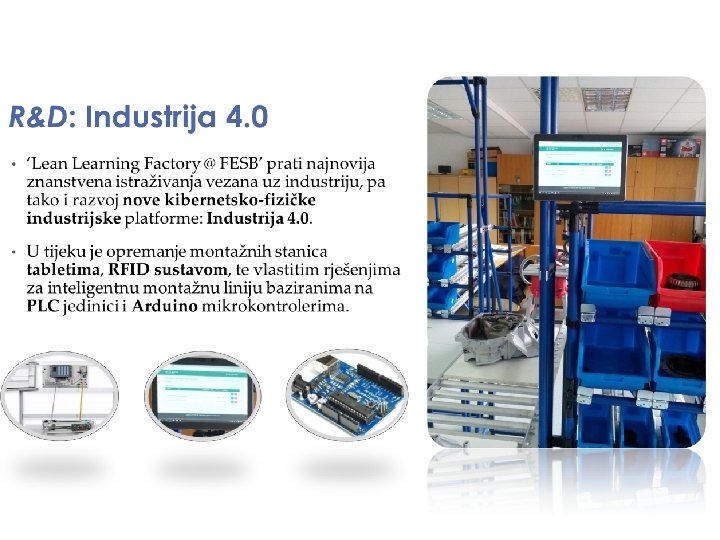

INSENT: Inteligentna montažna linija • Jedan dio ‘Lean Learning Factory @ FESB’ namijenjen je inteligentnoj montažnoj liniji:

Oblikovanje inteligentne montažne linije • Za inteligentnu montažnu liniju kreirani su proizvod i njegov proizvodni proces. Proizvod: Proizvodni (montažni) proces:

Oblikovanje inteligentne montažne linije • Jedan od glavnih zahtjeva i izazova je uspostavljanje veze između MES i ERP sustava.

Oblikovanje inteligentne montažne linije U konačnici, na ovoj liniji bit će uspostavljena kompletna vertikalna integracija sustava. Vertikalna integracija •

Industrijska vs. Low-cost automatizacija • Pri oblikovanju senzorskog sustava i MES-a moguće se odlučiti i za low-cost rješenja: I 4. 0 element Element ugrađen u LLF@FESB Cjenovni razred RFID antena TURCK BL R/W Antenna 13. 56 MHz 1. 000 – 5. 000 EUR RFID I/O modul TURCK BL I/O modular system 1. 000 – 5. 000 EUR CPU Siemens PLC 314 5. 000 – 10. 000 EUR User interface Tablet Lenovo MIIX 300 100 – 500 EUR UKUPNO I 4. 0 element 7. 100 – 20. 500 EUR Element ugrađen u LLF@FESB Cijena na tržištu 4 x RFID antenna Arduino RFID RC 522 2 – 8 EUR (x 4) 30 x Ultrasonic Arduino Ultrasonic HC-SR 04 3 - 10 EUR (x 40) 5 x CPU Arduino Mega microcontroller 8 – 40 EUR (x 5) 4 x User interface Custom-made box with led display 10 – 30 EUR (x 4) TURCK RFID sensor UKUPNO 178 – 652 EUR ARDUINO RFID

Hvala na pažnji! Kontakt: Prof. dr. sc. Ivica Veža Sveučilište u Splitu Fakultet elektrotehnike, strojarstva i brodogradnje ivica. veza@fesb. hr http: //insent. fesb. hr Ovo istraživanja potpomognut je od strane Hrvatske zaklade za znanost kroz projekt INSENT (1353).
