x. hp system Enterprise Virtual Array q Documentation 문서 제목 한국hp Storage. Works Enterprise Virtual Array 표준 제안서 원본 작성자 이창훈 q 원본 작성일 2002. 10. 25 Version History No. 날짜 작성자 1 2002. 10. 25 이창훈 EVA 표준 제안서 원본 작성 2 2003. 01. 27 이창훈 EVA update – 2 C 2 D + 경쟁사 비교 3 2003. 05 이창훈 EVA 146 GB HDD 지원 4 2003. 05. 14 이창훈 EVA 5000 update 5 2004. 06 이창훈 EVA 5000 Major update 내용 참고 6 7 8 9 10 3

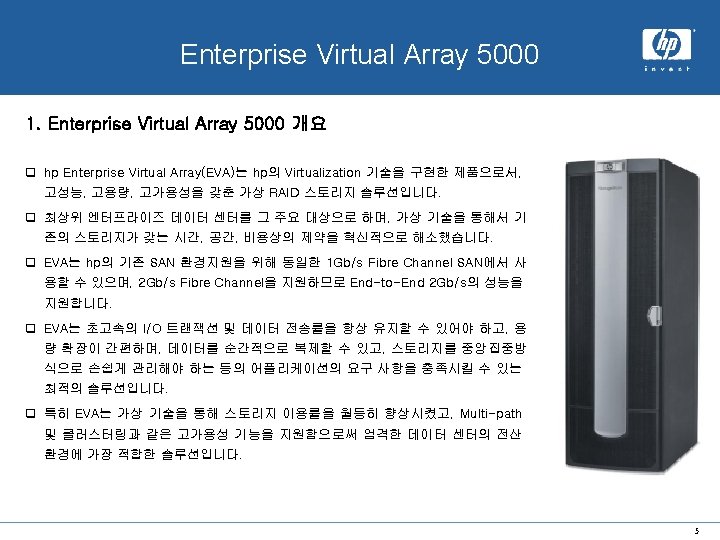

1. Enterprise Virtual Array 개요 2. Enterprise Virtual Array 특장점 Enterprise Virtual Array 3. Enterprise Virtual Array 시스템소개 4. Enterprise Virtual Array 의 Virtualization 5. Enterprise Virtual Array의 솔루션 6. Enterprise Virtual Array의 경쟁사비교 hp HP Confidential Page

x. hp system Enterprise Virtual Array 5000 availability 1. Enterprise Virtual Array 5000 Position xp 128 xp 1024 EVA 5000 EVA 3000 va 7110 va 7410 MSA 1000 performance © 2002 hp 2월 18일 목요일 page 66

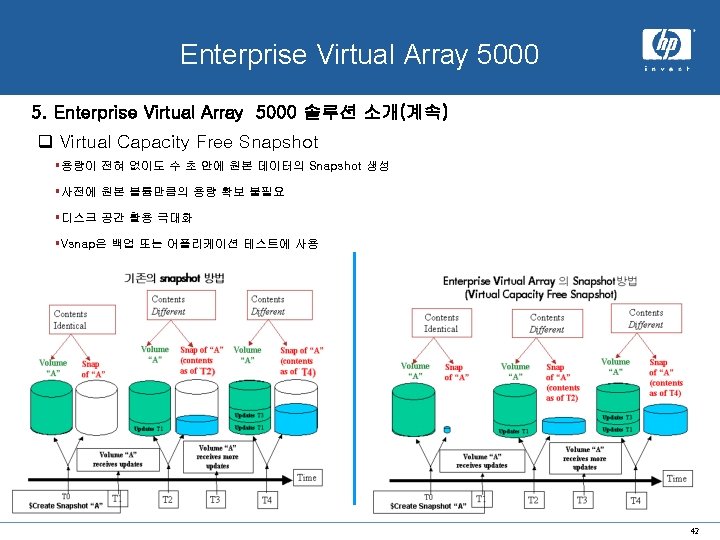

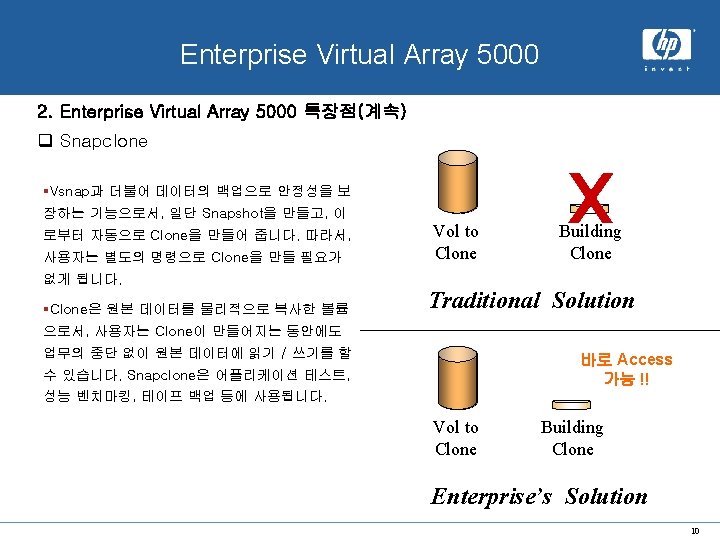

x. hp system Enterprise Virtual Array 5000 2. Enterprise Virtual Array 5000 특장점(계속) q Vsnap( Virtual Snapshot) §지금까지 Snapshot을 만들 때에는 원본 볼륨과 동일한 디스크 공간을 미리 확보해야 했지만, Vsnap 기술을 이용하면 용량이 전혀 없이도 수 초 안에 원본 데이터의 Snapshot을 찍 Vol to Snapshot Snap. Shot Locked Duplicate Traditional Solution 을 수 있습니다. §이는 고객의 디스크 공간 활용을 극 대화합니다. Vsnap은 백업 또는 어플 리케이션 테스트에 사용됩니다. Vol to Snapshot No Storagelocked Space Enterprise’s Solution 9

x. hp system Enterprise Virtual Array 5000 2. Enterprise Virtual Array 5000 특장점(계속) q 고성능 HSV 110 콘트롤러 Measured sustained IOPS §최신의 HSV 110 컨트롤러는 고성능 Power PC 마이크로프로세서를 탑재했으며, 2개의 2 Gb/s Fibre Channel Switched Fabric 포 트와 4개의 2 Gb/s FC-AL 디스크 드라이브 포트를 제공합니다. 2개가 서로 Redundancy로 작동하며, Workload가 각 컨트롤러에 분산됨으로써 성능상의 병목현 상을 차단합니다. 컨트롤러 Pair가 240개의 • 168, 000 IO/sec cached • 55, 000 IO/sec random Measured sustained throughput • 402 MB/sec sequential reads • 390 MB/sec sequential writes 디스크를 제어할 수 있으며, 초당 168, 000 (unmirrored cache) I/O를 기록하며 업계 최상의 성능을 제공합 니다. • 175 MB/sec sequential writes (mirrored cache) 11

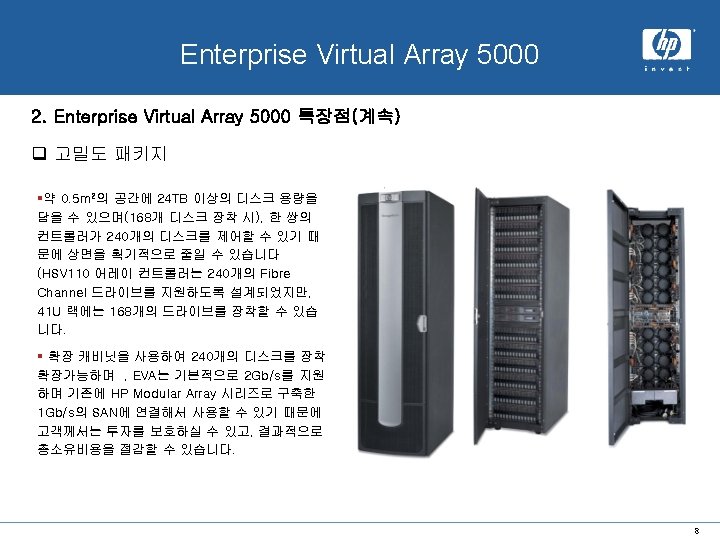

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개 q 41 U Heavy Duty Graphite Cabinet 외관 Cabinet 내관 14

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개 q 41 U Heavy Duty Graphite Cabinet optional 1 -3 M 5314 enclosures FC loop backend switches optional 1 -3 M 5314 enclosures 2 C 6 D 2 C 12 D 2 C 2 D & 8 C 8 D 0 C 6 D 15

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q HSV 110 컨트롤러 § 고성능 Power PC 마이크로프로세서 § 2 x 2 Gb/s FC-Switched Fabric Host Port § 4 x 2 Gb/s FC-Arbitrated Loop Drive Port § 총 240개 드라이브 지원 § 각 컨트롤러에 Workload 분산 § 컨트롤러 당 1 GB Cache 지원 Push Button Switches Plastic Bezels (Battery Backup, Mirrored Write) q mirror port 지원 § HSV 110 컨트롤러 간의 Communication Link를 지원하며, I/O 경로상 의 오류 발생 시 HSV 110 컨트롤러가 FC-AL Loop 중 하나를 선택하 LCD Displays World Wide Name HSV 110 컨트롤러 여 작동 § 성능 저하를 최소화하면서 2개의 컨트롤러를 동기화 § Point-to-Point FC Connection 지원 § Cache Mirroring 지원 16

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q HSV 110 컨트롤러 내부 구조 SAN Switch Interface Ports 2 Gb FC FC Host Interfaces RS 232 Power. PC Processor 1 GB R/W Cache SAN Switch Interface Ports Storage. Works Controller shelf Enclosure 2 Gb/sec CACHE MIRROR PORT 2 Gb FC FC Host Interfaces Batteries Blowers RS-232 Power. PC Processor 1 GB R/W Cache Batt. N+1 PS N+1 HSV 110 Controller 2 Gb 2 Gb Fans FC FC Disk Interface Ports Max. 240개 FC Disks 17

x. hp system rear connections (1 of 2) 3. Enterprise Virtual Array 5000 시스템 소개(계속) q HSV 110 컨트롤러 후면 구조 Link Status LED UART Memory Card Line (UPS) Enclosure Address Bus Loop Pair 2 Loop 2 B Loop Pair 2 Loop 2 A Power Switch Mirror Port Host Fabric 1 and 2 Loop Pair 1 Loop 1 A Loop 1 B Power Connector 2 – 25 -2618

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q FC Disk Drives l 3 U 디스크 엔클로져 l 이중화 구조의 active-active 2 Gb/s FC loops l 1”의 Universal disk 14개가 장착가능한 FC disks per enclosure I/O Module Power Supplies (and fans) l Environmental Monitor Unit (EMU) - 스토리지 시스템의 이상여부 monitoring 기능 l Dual 2 Gb/s FC I/O module - B 와 A l Dual 500 watt redundant hot-plug power supplies and fans FC Ports. AC Socket (2 nd not shown) EMU Port (with blank plugs) 19

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q FC Disk Drives § 1인치의 Universal Hot-Pluggable Disk Drive § Dual Ported 2 Gpbs FC-AL Interface § FC-AL Pair 당 120개의 Drives 지원 § 고밀도 용량, 신뢰성 증가, 신호 무결점성, 고 성능 디자인 § Drive Status 레포팅 기능 지원 § 지원 디스크 - 36. 4 GB 10 K/15 K rpm dual-port 2 Gb FC-AL 1 -inch (2. 54 cm) drive - 72. 8 GB 10 K/15 K rpm dual-port 2 Gb FC-AL 1 -inch (2. 54 cm) drive - 146 GB 10 K rpm dual-port 2 Gb FC-AL 1 -inch (2. 54 cm) drive 20

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q FC Disk Drives 36. 4 GB (10 K RPM) 36. 4 GB (15 K RPM) 72. 8 GB (10 K RPM) 72. 8 GB (15 K RPM) 146 GB (10 K RPM) Rotational latency 2. 99 msec 2. 0 msec 2. 99 msec Average Read/Write Seek Time 4. 7/5. 2 msec 3. 6/4. 2 msec 5. 1/5. 5 msec 3. 8/4. 2 msec 4. 9/5. 5 msec Track-to-track Read/Write Seek Time 0. 6/0. 9 msec 0. 3/0. 4 msec 0. 6/0. 9 msec 0. 4/0. 6 msec 0. 55/0. 75 msec 구 분 21

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개 q 스토리지 확장 § Modular 형태의 스토리지 확장 § Enclosure 추가 및 Storage cabinet의 연결로 size를 확장. § Monolithic 형태의 스토리지처럼 초기에 용량대비 필요이상의 스토리지 시스템을 구매해야하는 과투자를 방지하고 고객의 초기 투자비용을 보호하면서 향후 필요한 용량을 컨트롤러와 함께 확장할 수 있는 솔루션을 제공 70 TB Graphite Models in Standalone Configurations Model 2 C 2 D-B 2 C 6 D-B 2 C 12 DB 8 C 8 D-B Controllers 2 2 2 8 Drive Enclosures 2 6 12 8 Disk Drives 28 84 168 112 FC Loop Switches None 4 4 None 35 TB 24 TB 28 Drives 168 Drives 240 Drives 480 Drives 23

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q 스토리지 확장 – 35 TB 2 C 12 Ds + 0 C 6 D = 총 35 TB 확장(240 disks) Graphite Models in Expansion Configurations Model 0 C 6 D-B Controllers None Drive Enclosures 6 Disk Drives 84 FC Loop Switches None 24

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q 스토리지 확장 – 70 TB 2 X 2 C 12 Ds + 0 C 12 D = 총 70 TB 확장(480 disks) Graphite Models in Expansion Configurations Model 0 C 12 D-B Controllers None Drive Enclosures 12 Disk Drives 168 FC Loop Switches None 25

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개 q 지원되는 OS 플랫폼 Operating System Support Operating System Version Tru 64 UNIX 5. 1 Patch kit 6 , 5. 1 a Patch kit 3 Open VMS 7. 2 -2 with Fibre_SCSI-V 0200, 7. 3 HP-UX V 11. 0, V 11. i Windows NT 4. 0 (SP 6 a) Windows 2000 /3000 EE 5. 0 (SP 2), (SP 3) Windows Data. Center 2000 Windows Data Center Advanced Server Solaris V 2. 6, V 2. 7, V 2. 8 Linux Red Hat 7. 2 & Advanced Server 2. 1 for X 86 V 5. 0 SP 2: single Host Support SLES 7 for x 86 Net. Ware 5. 1 & 6. 0 AIX V 4. 3. 3, V 5. 1 26

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q Enterprise Virtual Array 5000 사양 Model Enterprise Virtual Array Enterprise Controller Model HSV 110 Controller Software VCS v 2. 0 a , VCS v 3. 0 Redundant Controllers 지원 Controller Cache 1024 MB per controller standard, mirrored write cache지원 Battery Backup for Cache 지원, 96 시간 Host Interface Fibre Channel Switched Fabric Host Ports per Controller Dual 2 Gb/sec FC Drive Interface Four 2 Gb/sec FC-AL ports per controller pair RAID Levels Vraid 0, Vraid 1, Vraid 5 Maximum Disks Supported 240 disks per controller pair 27

x. hp system Enterprise Virtual Array 5000 3. Enterprise Virtual Array 5000 시스템 소개(계속) q Enterprise Virtual Array 5000 사양 Model Enterprise Virtual Array Enterprise Disks Dual-port 2 Gb/s FC 36 GB, 72 GB 15 K rpm 146 GB 10 K rpm Fibre Channel Switches 128, 64, 32, 16, and 8 port optical Sustained IO & MB Throughput 168, 000 IO/sec & 675 MB/sec throughput Redundant Blowers 지원 Environmental Monitoring Unit 지원 Power Distribution Unit 220 / 240 V (0 U) Virtual Storage Pools Support 16 Virtual Disks Support 256 Management Software Command View EVA (Open. View Storage. Works Management Appliance II) Windows NT / 2000/3000, Tru 64 UNIX, Open. VMS, Solaris HP-UX, AIX, Netware, Linux O/S Support Regulatory Approvals UL, CSA, TUV, FCC, CE MARK, CTICK, BSMI, VCCI 28

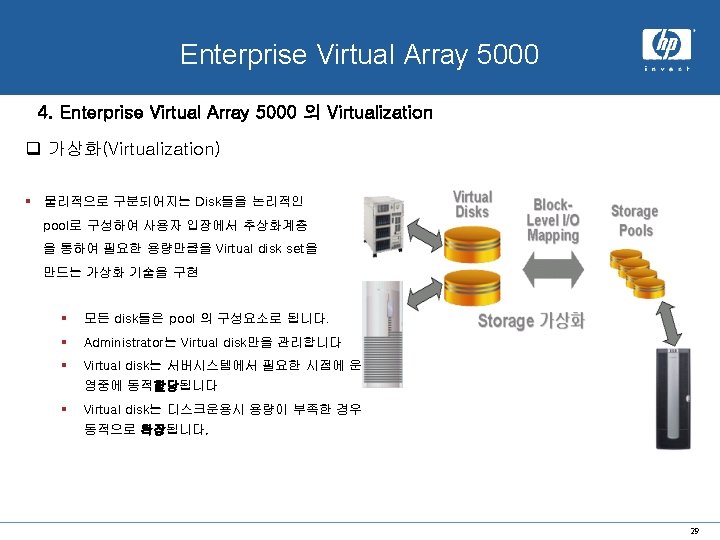

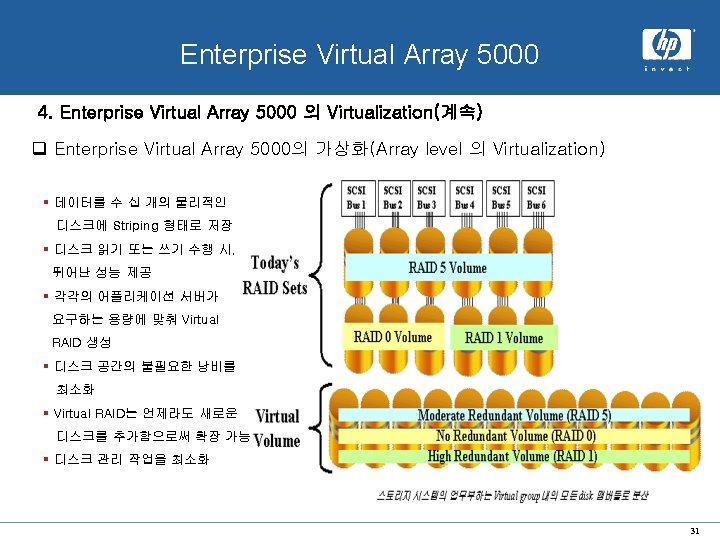

x. hp system Enterprise Virtual Array 5000 4. Enterprise Virtual Array 5000 의 Virtualization(계속) q Enterprise Virtual Array 5000 의 가상화(Array level 의 Virtualization) § Versa. Stor Technology기능으로 구현된 가상화 솔루션의 Enterprise Virtual Array Server Level Array Independent Virtual Server Storage § Array level의 가상화기술을 적용하였으며 Out of band 방식을 사용하여 Performance 향상과 관리의 용이함을 제공합니다. SAN Fabric Level Server and Storage Independent Virtual SAN Virtualization Appliance Array Level Server Independent Virtual Array, Virtual Tape Enterprise Virtual Array 30

x. hp system Enterprise Virtual Array 5000 4. Enterprise Virtual Array 5000의 Virtualization(계속) q Virtual Disk Group의 특징 - 개요 § 디스크 보호 o 0, 1, 2개 디스크의 오류까지 보호(2개 동시 오류 제외) § 디스크 그룹은 최소 8개의 물리적 디스크 필요 § 디스크 그룹의 개수 - 16 § 최소 크기 - 1 GB(최대 2 TB) § Virtual Disk의 보호 단계 o Vraid 0(Striping) – 디스크 그룹 용량의 100% 사용 o Vraid 5(Striping with Parity) – 디스크 그룹 용량의 80% 사용 o Vraid 1(Mirroring) – 디스크 그룹 용량의 50% 사용 Virtual Disk Group (disk pool) available storage space moderate redundant volume (VRAID 5) no redundant volume (VRAID 0) high redundant volume (VRAID 1) 32

x. hp system Enterprise Virtual Array 5000 4. Enterprise Virtual Array 5000 의 Virtualization(계속) q Virtual Disk Group의 특징 – VRAID 5 § VRAID 5 는 chunk 단위로 data write를 Enterprise Virtual Array의 Optmize Algorithm에 의해 무작위로 data를 Write 합니다. 33

x. hp system Enterprise Virtual Array 5000 4. Enterprise Virtual Array 5000의 Virtualization(계속) q Virtual Disk Group의 특징 - 확장 § 물리적인 디스크를 추가하면 Virtual Pool의 용량이 확장 § 새로이 생성된 가용 공간은 전 디스크에 걸쳐 자동으로 분산 § 기존의 Virtual Disk 용량을 확장하거나, 새로운 Virtual Disk의 생성에 사용 신규 Disk의 추가 + = Moderate Redundant Volume (RAID V 5) No Redundant Volume (RAID V 0) High Redundant Volume (RAID V 1) • Optimize algorithm을 적용하여 자동으로 부하분산기능 지원 Available Storage Space Moderate Redundant Volume (RAID V 5) No Redundant Volume (RAID V 0) High Redundant Volume (RAID V 1) 34

x. hp system Enterprise Virtual Array 5000 4. Enterprise Virtual Array 5000의 Virtualization(계속) q Virtual Disk Group의 특징 - 효율성 • 초기구축이후 관리가 어려운 이미 할당된 공간이 Virtual disk group에서는 필요한 용량만을 Virtual disk에 할당하므로 효율성 극대화 할 수 있습니다 • 스냅샵을 위한 사전에 공간을 확보하던 것을 Virtual capacity free snapshot을 이용하여 추가용량 없이도 스냅샷을 할 수 있습니다 전형적인 Storage architecture vol. 1 NT vol. 2 Solaris vol. 3 OVMS (많은 부분이 낭비됨) vol. 4 Tru 64 스토리지 효율성의 극대화! available storage space moderate redundant volume (VRAID 5) no redundant volume (VRAID 0) high redundant volume (VRAID 1) 35

x. hp system Enterprise Virtual Array 5000 4. Enterprise Virtual Array 5000 의 Virtualization(계속) q Virtual Disk Group의 특징 - 가용성 § 여러 개의 물리적인 디스크에 Spare 용량을 분산 § 하나의 디스크에 오류가 발생할 경우 오류가 발생한 디스크 공간만큼 가용 공간이 감소 § 오류 디스크상의 데이터가 복구되면서 Virtual Disk 볼륨에 분산되어 저장 § 신속한 복구 시간 제공 Redundancy temporarily compromised Available Storage Space (virtual space = 2 disks) Moderate Redundant Volume (RAID V 5) High Redundant Volume (RAID V 1) Available Storage Space (virtual space = 1 disks) Moderate Redundant Volume (RAID V 5) High Redundant Volume (RAID V 1) 36

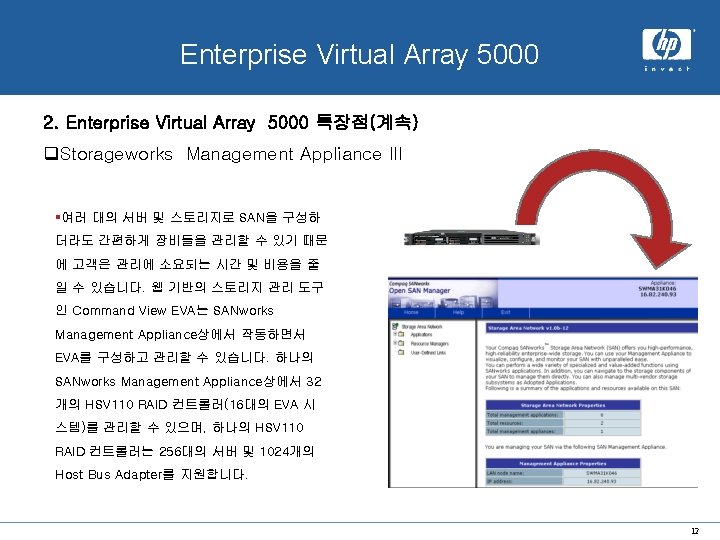

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개 q Open. View Storageworks Management Appliance III § Host와는 독립적으로 SAN을 관리하며, Web base interface를 사용하여 손쉬운 관리방법을 제공하였으며 이는 언제 어디서든지 여러대의 SAN상의 스토리지들을 관리하고 e-mail, text message paging 과 SNMP trap를 통해 경고를 알리는 등 차세대 Storage Utility Management (SUM)의 제품입니다. § Appliance-based SAN 어플리케이션 § Command View EVA § HSG Element Manager § Automation Manager 37

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q q Command View EVA HSV Element Manager • SANworks Management Appliance상에서 지원되는 웹 기반의 솔루션 • EVA를 구성하기 위한 유일한 Interface를 지원 • CIM(Compaq Insight Manager)과 연동 가능 • Internet Explorer 와 Netscape 브라우저 지원 • Logical View 제공 • Configuration 지원 사항 • EVA 초기화 • Base HSV 컨트롤러 소프트웨어, Snapshot • 관리 • Virtual Disk 관리 • Physical Store(Disk Drives) 관리 • HSV 컨트롤러 관리 • 디스크 엔클로져 관리 38

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q EVA 스토리지 모니터링 방안 EVA 스토리지는 기본적으로 HP Open. View SMA-III (Storage Management Appliance III)가 제공되며, HP Open. View SMA-III 는 Host(서버)와 독립적으로 SAN을 관리하며, Web base interface를 사용하여 손쉬운 관리방법을 제공합니다. SAN상의 스토리지들을 관리하고, e-mail, text message paging과 SNMP trap를 통해 경고를 알리는 등 차세대 Storage Utility Management (SUM)의 관리 솔루션입니다. HP OV SMA-III § HP Open. View Storage Management Appliance software v 2. 1 • HSG Element Manager v 1. 0 f (MA/EMA 25대 관리) 2 GB FC Switch • Command View EVA v 3. 0 a (EVA 16대 까지 관리) • Open. View Storage Operations Manager v 1. 0 : SMA III 에서 Direct Access 지원 & License • Automation Manager • 기타 S/W (Option) 39

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q EVA 스토리지 모니터링 방안 EVA 스토리지는 기본적으로 HP Open. View SMA-III (Storage Management Appliance III)가 제공되며, HP Open. View SMA-III 는 Host(서버)와 독립적으로 SAN을 관리하며, Web base interface를 사용하여 손쉬운 관리방법을 제공합니다. SAN상의 스토리지들을 관리하고, e-mail, text message paging과 SNMP trap를 통해 경고를 알리는 등 차세대 Storage Utility Management (SUM)의 관리 솔루션입니다. HP OV SMA-III PC 2 GB FC Switch : SMA III 에서 Web Browser 지원 40

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q EVA 관리 솔루션 q Insight manager와 연동 – 웹 기반의 통합 관리 툴 자산관리 / 오류방지 관리 / 원격 유지 보수 / 성능 모니터링 / 시스템 통합 q 원격 통합관리 HP OV SMA-III의 i. LO (Integrated Lights-Out) 칩 i. LO 칩은 메인보드에 장착되어 있어 기본적인 서버 제어 및 모니터링을 제공. GUI 기반의 Tool을 통해 사용하기 쉬우며, 전용 Lights-Out LAN 포트 이용. i. LO 탑재 서버는 다음 기능을 기본으로 제공 q • - 문자 기반 원격 콘솔 • - 가상 전원 공급 단추 및 리셋 기능 • - 로그와 상태 정보 • - 작동 상태 이상 유무 감시 / SSL 보안 • 가상 미디어, 그래픽 원격 콘솔 기능 지원 Manageability 지원 (Options) HP Systems Insight Manager / HP Insight Manager 7 HP Open. View Network Node Manager 6. 1 or higher (for HP-UX. Sun Solaris, Microsoft Windows hosts) HP Open. View Storage Area Manager 3. 1 Tivoli Enterprise Console v 3. 6, v 3. 7, v 3. 8 CA Unicenter 2. 2, 2. 4 and 3. 0 i. LO Microsoft Operations Manager 2000 SP 1 HP Open. View Operations for Windows v 7. 1 or higher / Net. IQ App. Manager v 5. 0. 1 엔터프라이즈 관리 솔루션과의 연동 Insight manager 원격 콘솔 41

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q Snap. Clone §Snapshot을 만든 후 자동으로 Clone 생성 §사용자는 Clone이 만들어지는 동안에도 업무의 중단 없이 원본 볼륨에 읽기 / 쓰기 작업 수행 가능 §원본 Virtual Disk를 Background에서 복사 §Cloning 완료 후 다른 컨트롤러에 Preferred Path 할당 §Snapclone은 어플리케이션 테스트, 성능 Benchmarking, 테이프 백업 등에 사용 Vol to Clone x Building Clone Traditional Solution 바로 Access 가능 !! Vol to Clone Building Clone Enterprise Virtual Array Solution 43

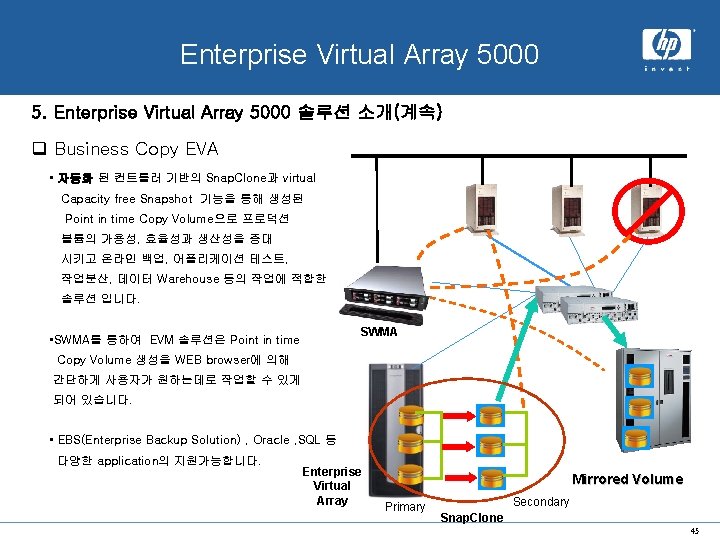

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q Business Copy EVA • 자동화 된 컨트롤러 기반의 Snap. Clone과 virtual Capacity free Snapshot 기능을 통해 생성된 Point in time Copy Volume으로 프로덕션 볼륨의 가용성, 효율성과 생산성을 증대 시키고 온라인 백업, 어플리케이션 테스트, 작업분산, 데이터 Warehouse 등의 작업에 적합한 솔루션 입니다. SWMA • SWMA를 통하여 EVM 솔루션은 Point in time Copy Volume 생성을 WEB browser에 의해 간단하게 사용자가 원하는데로 작업할 수 있게 되어 있습니다. • EBS(Enterprise Backup Solution) , Oracle , SQL 등 다양한 application의 지원가능합니다. Enterprise Virtual Array Mirrored Volume Primary Secondary Snap. Clone 45

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q EVA 호환성 Operating Versions Supported System IBM AIX Cluster Server or High HA Versions Supported Availability Software v 4. 3. 3 v 5. 1 HACMP v 4. 4. 1 Steel. Eye Life. Keeper for Linux v 4. 2 and 4. 3 HP Serviceguard for Linux v 11. 14. 02 Steel. Eye Life. Keeper for Linux v 4. 2 and 4. 3 v 5. 2 Linux Red Hat Professional v 7. 2 Linux Suse SLES 7 Red Hat Enterprise HP Serviceguard for Linux v 2. 1 for x 86 Steel. Eye Life. Keeper for Linux Net. Ware v 5. 1 v 6. 0 v 6. 5 v 11. 14. 02 v 4. 2 and 4. 3 v 1. 01 for v 5. 1 Net. Ware Cluster Server v 1. 06 for v 6. 0 v 1. 7 for v 6. 5 47

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q EVA 호환성 Operating Versions Supported System HP-UX HP Tru 64 UNIX Cluster Server or High HA Versions Supported Availability Software v 11. 0 HP MC/Service. Guard v 11. 13 or v 11. 14 (or later) v 11. i v 2 (without Metro or Continental clusters) v 5. 1 (BL 19) HP Tru. Clusters v 5. 1 (BL 19) v 11. 15 (or later) v 5. 1 a (BL 2) v 5. 1 b Microsoft Windows NT v 4. 0 (SP 6 a) Microsoft Cluster Server Microsoft Windows NT 4. 0 Windows 2000 5. 0 (MSCS) is provided for Windows 2000 Advanced Server Pro. Liant servers and Windows Server 2003 Enterprise Edition (SP 2, SP 3) Windows Server 2003 Enterprise Edition Open. VMS v 7. 2 -2 with FIBRE_SCSI- other x 86 platforms (requires Secure Path v 4. 0) Open. VMS Clusters v 7. 2 -2 with FIBRE_SCSI- V 0200 SUN Solaris V 0200 v 7. 3 -1 v 7. 3 -2 v 2. 6 / v 7 / v 8 v 9 SUNCluster v 2. 2 VERITAS Cluster Server v 3. 5 48

x. hp system Enterprise Virtual Array 5000 5. Enterprise Virtual Array 5000 솔루션 소개(계속) q EVA 호환성 - EAV는 표준 SAN을 지원합니다 Brocade OEM Mc. Data OEM Cisco OEM 49

Enterprise Storage Competition hp HP Confidential Page

x. hp system Enterprise Virtual Array 5000 q HP vs IBM 스토리지 솔루션 Line-Up VA 7400 XP 128 EVA 5000 XP 1024 VA 7410 EVA 3000 MSA 1000 VA 7110 ESS 800 Turbo II FASt. T 200 FASt. T 600 Turbo Business Entry FASt. T 700 FASt. T 900 Business Mid-Range ESS 800 Business Enterprise 51

x. hp system Enterprise Virtual Array 5000 q HP EVA 5000 vs IBM ESS 800 Series 규격 비교 구 분 System Architecture EVA 5000 ESS 800 Turbo II Enterprise Virtual Architecture Common Bus Dual 4 -way 600 MHz SMP’s Dual 6 -way 668 MHz SMP’s Dual 6 -way 750 MHz SMP’s (Dual Power. PC 466 MHz) Cache Size 2 GB 32 GB Cluster Cache Ultra SCSI / 2 Gb FC / ESCON Host Interface 4 x 2 Gb FC Drive Interface 8 x 2 Gb FC-AL SSA VRAID 0, 1, 5 RAID 5 and 10 240 Drives 128 / 384 drives 35 TB 9. 3 TB / 55. 9 TB RAID Levels Max drives /subsystem Max Capacity SPC-1 (공인성능) 24, 005. 54 IOPS N/A 22, 999. 27 IOPS / FICON N/A 52

x. hp system Enterprise Virtual Array 5000 XP 128 q HP vs EMC 스토리지 솔루션 Line-Up VA 7400 EVA 5000 XP 1024 VA 7410 EVA 3000 MSA 1000 DMX 2000/ DMX 1000/DMX 2000 P VA 7100 VA 7110 DMX 3000 DMX 1000 P DMX 800 CX 600/700(? ) CX 500 CX 400 CX 200 CX 300 단종 모델 Business Entry Business Mid-Range CX와 동일 캐비닛 CX와 동일 디스크 Business Enterprise 53

x. hp system Enterprise Virtual Array 5000 q HP EVA 5000 vs EMC DMX Series 규격 비교 구 분 System Architecture EVA 5000 Enterprise Virtual Architecture DMX 800 DMX 1000 DMX 2000 Direct Matrix Architecture Point-to-Point방식 2 GB 32 GB (No Mirror) 64 GB (No Mirror) 128 GB (No Mirror) Host Interface 4 x 2 Gb FC 16 FC (스위치 포트내장) 48 FC (스위치 포트내장) 96 FC (스위치 포트내장) Drive Interface 8 x 2 Gb FC-AL N/A N/A VRAID 0, 1, 5 RAID 1, S 240 Drives 120 Drives 144 Drives 288 Drives 35 TB 17. 5 TB 21 TB 42 TB 24, 005. 54 IOPS N/A N/A Cache Size RAID Levels Max drives /subsystem Max Capacity SPC-1 (공인성능) 54

x. hp system Enterprise Virtual Array 5000 r EVA 5000의 SPC-1 성능자료 ( http: // www. storageperformance. org) 55

x. hp system Enterprise Virtual Array 5000 q D통신회사 (WEB HDD solution) Linux #1 Linux #25 24 HBA Single Interface Storage. Works SAN Switch 2/16 Controller FC Path 이중화 (Total 12 ports), 2 Gbps/port Storage. Works Management Appliance II Storage. Works Enterprise Virtual Array x 3대 : Physical 51. 8 TB = 72 GB x 240 x 3대 57

x. hp system Enterprise Virtual Array 5000 q C 유통회사 A: Active S: Standby Clustering Dual NIC A S SWMA Fibre Channel Enterprise Dual NIC Virtual S A Array 58

x. hp system Enterprise Virtual Array 5000 q S전자 회사 Alpha Server SWMA SAN Switch Enterprise Virtual Array 59

x. hp system Enterprise Virtual Array 5000 q H 인테리어 회사 (SAP ERP - CA EVA Solution 적용) SWMA MSCS SAN SWITCH Enterprise SOURCE Backup SRV Enterprise Virtual Array TARGET NETWORK SWITCH 60

x. hp system Enterprise Virtual Array 5000 q K통신회사 (고객관리 Solution 적용) Alpha Server x 2 x 2 SWMA-II x 2 x 2 Enterprise Virtual Array 61

x. hp system Enterprise Virtual Array 5000 q H 자동차 회사 (EDMS solution적용) EDMS 서버 CLIENT SWMA SAN Switch Enterprise Virtual Array 62

x. hp system Enterprise Virtual Array 5000 q H 자동차 회사 (EDMS solution적용) WINDOWS Server SWMA SAN Switch Enterprise Virtual Array 63
