HACIA LA EFICIENCIA ENERGTICA Crisis Energtica Cambio Climtico
HACIA LA EFICIENCIA ENERGÉTICA Crisis Energética Cambio Climático ¿Qué mejorar? Bioconstrucción Recursos y Energía ¿Cómo hacerlo? ¿Confort? Ó ¿Estética? ¿Gasto ó ahorro? Consumo ¿Por dónde empezar? ¿Con qué recursos? Crecimiento y Desarrollo Sostenible Eficiencia y Eficacia ¿Todas? Calificación Energética
HACIA LA EFICIENCIA ENERGÉTICA Intervenciones en la Envolvente de la Edificación: ü Fachada ü Cubierta Diseño y Dimensionado de la nueva red de Instalaciones, adaptándola a las exigencias que marca el CTE Valorar la incorporación de equipos de obtención de Energías Limpias, tales como generadores Eólicos o huertos solares compartidos
LA ENERGÍA Y EL CRECIMIENTO SOSTENIBLE Concentración de CO 2 y metano son las más elevadas de los últimos 650. 000 años 1, 4 -5, 8 ºC y 88 cms Capacidad Eléctrica Instalada 60 -80 % para 2050 Una vivienda hoy en día consume la mitad de energía que una del siglo pasado Capacidad Térmica Instalada 6100 % S. Termoeléctrica 120 % Geotérmica 6178 % S. Fotovoltaica 6178 % S. Térmica
LA ENERGÍA Y EL CRECIMIENTO SOSTENIBLE ¿Qué esta pasando realmente en edificación? 17 % Consumo final total 25 % 14 % 5. 097. 230 Unifamiliares 12. 102. 400 Bloque 33 % 53 % 17. 199. 630 Demanda eléctrica

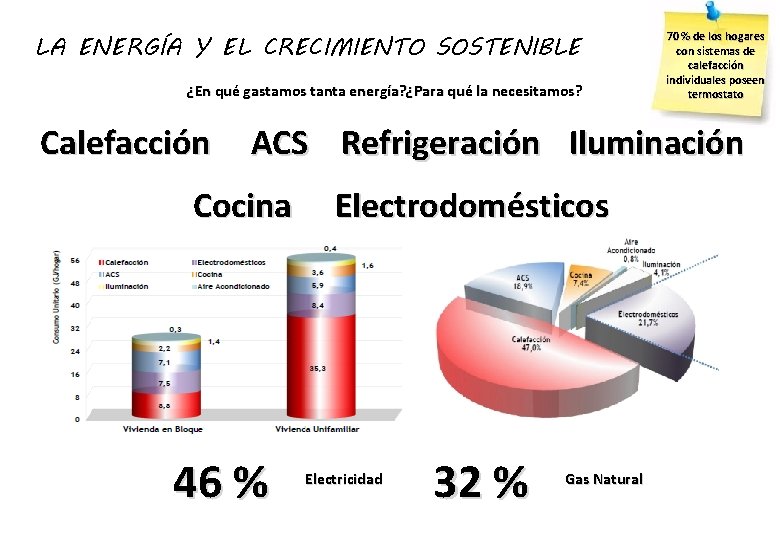

LA ENERGÍA Y EL CRECIMIENTO SOSTENIBLE ¿En qué gastamos tanta energía? ¿Para qué la necesitamos? Calefacción 70 % de los hogares con sistemas de calefacción individuales poseen termostato ACS Refrigeración Iluminación Cocina 46 % Electrodomésticos Electricidad 32 % Gas Natural
LA ENERGÍA Y EL CRECIMIENTO SOSTENIBLE Tipos de Energías Renovables Energías del Sol: ü Térmica de Baja Temperatura ü Fotovoltaica ü Termoeléctrica 1, 5 t de CO 2/año por cada 2 m 2 6500 t de CO 2 por cada 10 MW Energías del Viento: ü Aerogeneradores eje horizontal ü Aerogeneradores eje vertical ü Con dos palas ü Multi-palas ü Con rotor a sotavento 2 % de la Energía Solar es cinética Energías del Agua: ü Mareomotriz ü Potencia Corrientes ü Maremotérmica ü Undimotriz ü Potencia Osmótica ü Hidroeléctrica AÑOS HUMEDOS 40. 000 GWh AÑOS SECOS 25. 000 GWh Energías de la Tierra: ü Biocarburantes ü Biomasa ü Geotérmica 11. 600 MW total en toda la Tierra
POLÍTICAS ENÉRGETICAS Y MARCO NORMATIVO - Protocolo de Kioto Estrategia de Desarrollo Sostenible Estrategia sobre el Cambio Climático y la Energía Líneas Estratégicas contra el Cambio Climático Planes de Acción de Ahorro y Eficiencia Planes de Energías Renovables Comisión de Coordinación de Políticas Energéticas Consejo Nacional del Clima
EFICIENCIA ENERGÉTICA: CONCEPTO, PARÁMETROS Y FORMAS “es la cantidad de energía consumida realmente o que se estime necesaria para satisfacer las distintas necesidades asociadas a un uso estándar del edificio, que podrá incluir, entre otras cosas, la calefacción, el calentamiento del agua, la refrigeración, la ventilación y la iluminación. Dicha magnitud deberá quedar reflejada en uno o más indicadores cuantitativos calculados teniendo en cuenta el aislamiento, las características técnicas y de la instalación, el diseño y la orientación, en relación con los aspectos climáticos, la exposición solar y la influencia de construcciones próximas, la generación de energía propia y otros factores, incluidas las condiciones ambientales interiores, que influyan en la demanda de energía” Directiva 2002/91 CE, relativa a la eficiencia energética en los edificios
EFICIENCIA ENERGÉTICA: CONCEPTO, PARÁMETROS Y FORMAS Factor de forma Altura edificada Orientación Programa de necesidades Situación Relativa Presencia elementos naturales Orografía Anchura de las calles Espacios en contacto con el exterior Espacios enterrados Aislamientos Ventilación Protección solar
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Descripción del Entorno Clima Mediterráneo Medias máximas 25 -30ºC Medias mínimas 10 -15ºC Pluviometría escasa 15 mm anual Velocidad del viento 20 -30 km/h Vera 15. 000 habitantes 58 km 2 95 m sobre el nivel del mar Planimetría cuadrada Viviendas unifamiliares Orientación noroeste-sureste
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Descripción de la Edificación 67, 59 m 2
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Programa de Necesidades Hall Salón-comedor Cocina Aseo Dormitorio 1 Cochera SUPERFICIE ÚTIL PIEZA 2 5. 35 m Escalera 2 22. 00 m Dormitorio 2 2 12. 50 m Aseo 2. 80 m 2 Baño 8. 50 m 2 Dormitorio 3 2 17. 25 m Dormitorio 4 2 Total superficies útil: 126. 23 m Total superficie construida: 133. 70 m 2 PLANTA PRIMERA PLANTA BAJA PIEZA SUPERFICIE ÚTIL 10. 80 m 2 13. 75 m 2 2. 60 m 2 5. 15 m 2 12. 53 m 2 13. 00 m 2
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Memoria Constructiva LHD + EPS 2 cm + cámara de aire + LHS+ enlucido yeso 1, 5 cm LHD 11 cm + enfoscado 1, 5 cm por ambas caras Cubierta transitable a la “catalana” Cubierta de teja sobre tabiquillo
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Análisis de la demanda Energética CTE DB-HE 1: “Limitación de la demanda energética” ESPACIOS HABITABLES RECINTO HIGROMETRÍA (Clase) ESPACIOS NO HABITABLES X 3 - - - X 3 - - X CARGA INTERNA BAJA ALTA PLANTA BAJA Hall Salón-Comedor Cocina Aseo Dormitorio 1 TABLA D. 1 (APÉNDICE D) Altura cogida en referencia a la capital PLANTA PRIMERA Cochera Escalera Dormitorio 2 Aseo Baño X Dormitorio 3 Dormitorio 4 CUBIERTA (bajo-cubierta) OPCIÓN SIMPLIFICADA: 51 % < 60 % EN FACHADA 4, 5 % < 5 % EN LUCERNARIOS - -

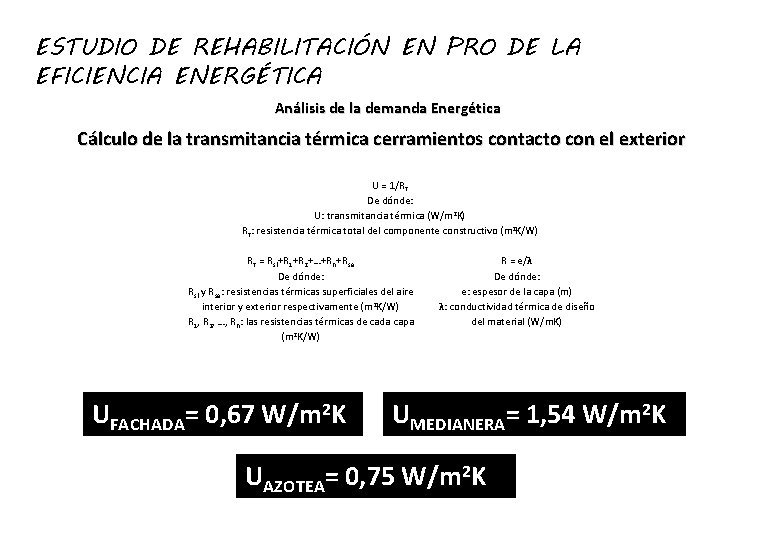

ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Análisis de la demanda Energética Cálculo de la transmitancia térmica cerramientos contacto con el exterior U = 1/RT De dónde: U: transmitancia térmica (W/m 2 K) RT: resistencia térmica total del componente constructivo (m 2 K/W) RT = Rsi+R 1+R 2+…+Rn+Rse R = e/λ De dónde: Rsi y Rse: resistencias térmicas superficiales del aire e: espesor de la capa (m) 2 interior y exterior respectivamente (m K/W) λ: conductividad térmica de diseño R 1, R 2, …, Rn: las resistencias térmicas de cada capa del material (W/m. K) 2 (m K/W) UFACHADA= 0, 67 W/m 2 K UMEDIANERA= 1, 54 W/m 2 K UAZOTEA= 0, 75 W/m 2 K
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Análisis de la demanda Energética Cálculo de la transmitancia térmica particiones interiores con espacios no habitables U = Up·b De dónde: U: transmitancia térmica (W/m 2 K) Up: transmitancia térmica de la partición interior en contacto con el espacio no habitable, calculada como un cerramiento en contacto con el aire exterior (W/m 2 K) b: coeficiente de reducción de temperatura (valores tabla E. 7) NOTA: Para los valores de las resistencias superficiales se toman los de la tabla E. 6 UCUBIERTA= 0, 51 W/m 2 K UGARAJE= 1, 28 W/m 2 K USUELO= 0, 75 W/m 2 K Se utiliza este procedimiento para el calculo de la U del suelo en contacto con la cámara de aire del forjado sanitario por tener una profundidad respecto del nivel del terreno mayor a 0, 5 metros
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Análisis de la demanda Energética Cálculo de la transmitancia térmica huecos o aperturas de la envolvente U = (1 -FM)·UH, v + FM·UH, m Factor Solar = Fs [(1 -FM)·g˔+FM· 0. 04·UH, m·α UVENTANA= 5, 62 W/m 2 K ULUCERNARIO= 5, 79 W/m 2 K F = 0, 29 F = 0, 34 UPUERTA ENTRADA= 3, 03 W/m 2 K UPUERTA GARAJE= 5, 61 W/m 2 K
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Análisis de la demanda Energética 14. 384, 84 k. Wh 6. 399, 13 k. Wh CALEFACCIÓN REFRIGERACIÓN 10, 08 t/año 3. 268, 23 € 1. 984, 39 k. Wh ACS 58, 5 kg/año
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Propuesta de Rehabilitación de la Envolvente MARCO Metálico RPT d < 12 mm Metálico RPT d > 12 mm Madera Dura Madera Blanda U = (1 -FM)·UH, v + FM·UH, m REF UH, v VIDRIO A 4 B 3, 2 UVA C 2, 2 D 2 PVC 2 Cámaras E 2, 2 PVC 3 Cámaras F 1, 8 4/6/4 4/8/4 4/10/4 4/12/6 REF 1 2 3 4 4/6/4 5 4/8/4 4/10/4 4/12/6 6 7 8 UH, m 3, 3 3, 1 3 2, 9 2, 5 BAJO EMISIVO FM 0, 3 Carpintería de PVC Monobloc + Vidrio Climalit 4/8/6 U = 5, 62 W/m 2 K 5. 579, 30 € U = 2, 16 W/m 2 K 23 % 8 años 2, 1 1, 8 1, 7
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Propuesta de Rehabilitación de la Envolvente Intervención por el exterior para fachada y patio interior U = 0, 67 W/m 2 K 12. 764, 06 € U = 0, 29 W/m 2 K 40 % 11 años

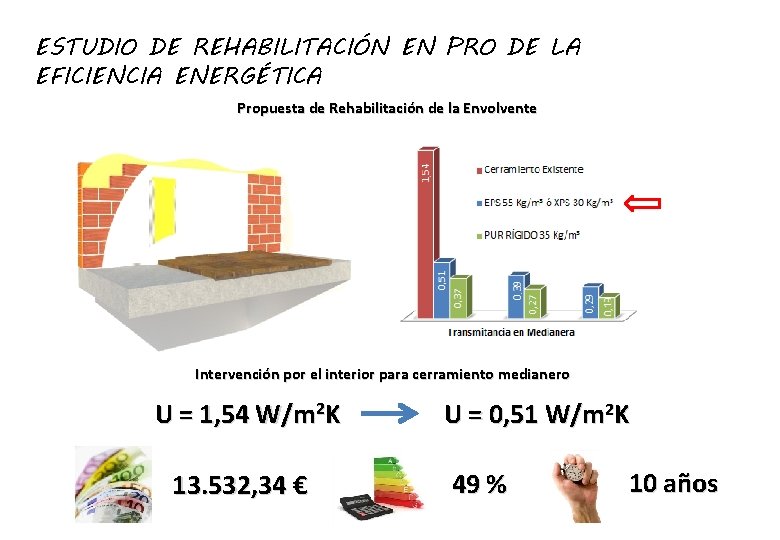

ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Propuesta de Rehabilitación de la Envolvente Intervención por el interior para cerramiento medianero U = 1, 54 W/m 2 K 13. 532, 34 € U = 0, 51 W/m 2 K 49 % 10 años
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Propuesta de Rehabilitación de la Envolvente Intervención por el exterior para cubierta de teja y cubierta plana U = 0, 51 W/m 2 K U = 0, 18 W/m 2 K U = 0, 46 W/m 2 K U = 0, 33 W/m 2 K 17. 249, 73 € 56 % 10 años
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Propuesta de Redimensionado de las Instalaciones 5 CAPTADORES SOLARIS 2. 1 -G S 8 Sup. Total 8, 85 m 2 Distribución de climatización por suelo radiante (no incluida) 6. 135, 69 € 7 PLACAS FOTOVOLTAICAS SCHOTT PERFORM POLY 250 Wp Sup. Total 11, 48 m 2 16. 827, 98 € 45 % 462, 70 % 3 años 1 años
ESTUDIO DE REHABILITACIÓN EN PRO DE LA EFICIENCIA ENERGÉTICA Propuesta de adopción de equipos de obtención de energías limpias Evaluación del Recurso Eólico Proyecto y estudios Tasas, visados y licencias Instalaciones eléctricas de transformación Elementos de conexión Obra civil Centro de Transformación Coste Aerogenerador Proyecto de Instalación 13 Aerogeneradores de 850 k. W 1. 568. 876, 47 € 6. 861, 49 MW 500. 888, 70 € 3 años
CONCLUSIONES El mundo de la construcción ha cambiado, siendo necesario redundar beneficios económicos y medioambientales, potenciando los recursos que tenemos disponibles Intervenciones en viviendas relativamente jóvenes, alrededor de 20 años, serán suficientes en elementos de separación entre espacios habitables y no habitables con mejorías del 39 al 49% La incorporación de equipos de obtención de energías limpias, suponen ahorros del 45% del gasto referido ACS, evitando la emisión de 42 t de CO 2 El papel del ingeniero, o por generalizar de los técnicos, intervinientes en cada fase del proceso edificatorio, tiene que ser preminente, arrogante inclusive, abandonando radicalmente planteamientos inertes, que busquen la especulación a cualquier precio, y configuren paisajes que no construyan un modo de vida
FIN ¡GRACIAS POR SU ATENCIÓN!
