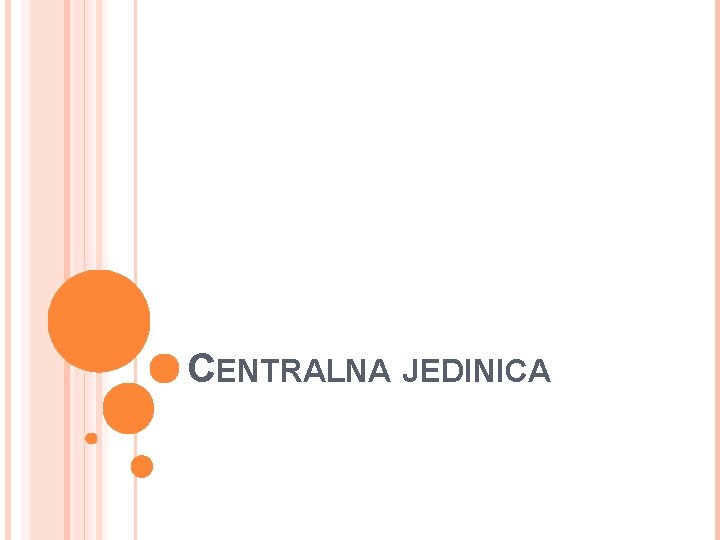

CENTRALNA JEDINICA

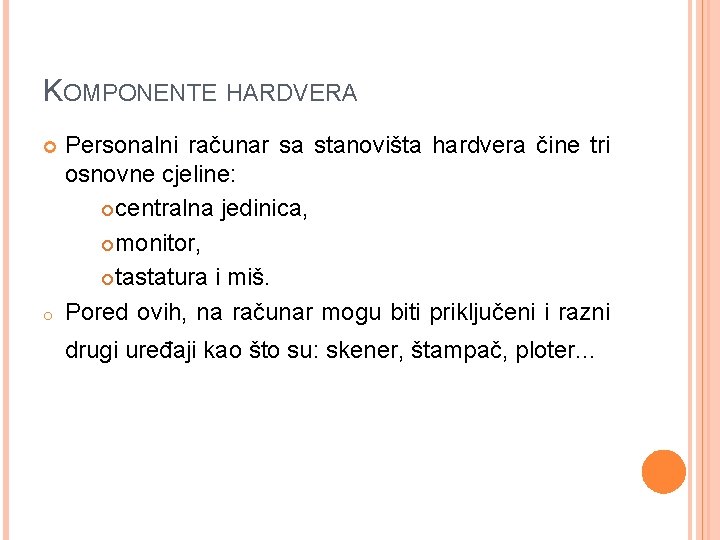

KOMPONENTE HARDVERA o Personalni računar sa stanovišta hardvera čine tri osnovne cjeline: centralna jedinica, monitor, tastatura i miš. Pored ovih, na računar mogu biti priključeni i razni drugi uređaji kao što su: skener, štampač, ploter. . .

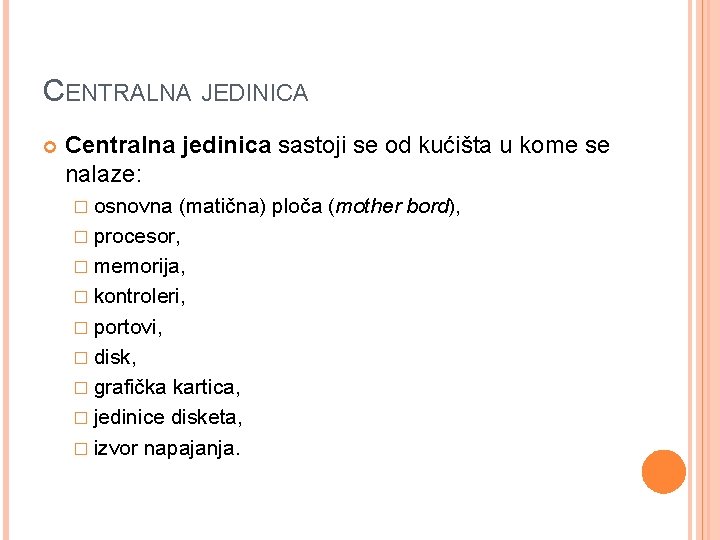

CENTRALNA JEDINICA Centralna jedinica sastoji se od kućišta u kome se nalaze: � osnovna (matična) ploča (mother bord), � procesor, � memorija, � kontroleri, � portovi, � disk, � grafička kartica, � jedinice disketa, � izvor napajanja.

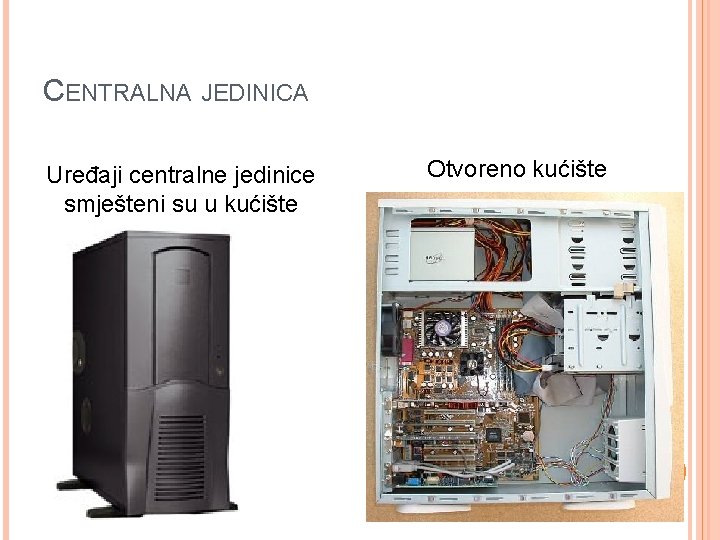

CENTRALNA JEDINICA Uređaji centralne jedinice smješteni su u kućište Otvoreno kućište

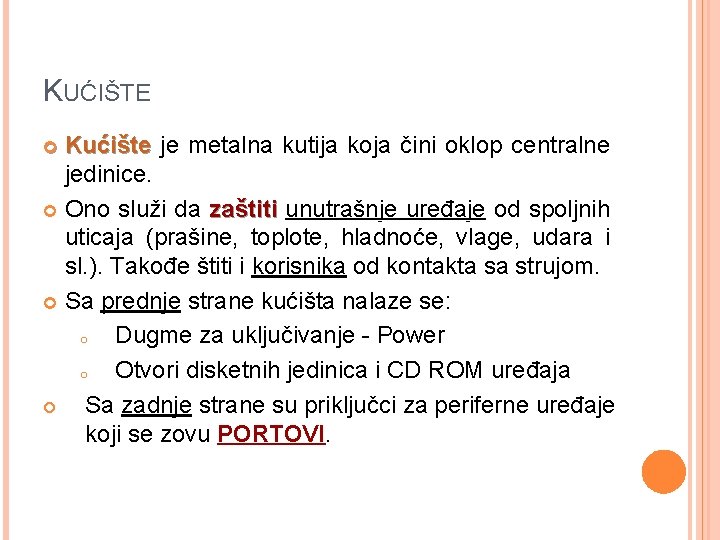

KUĆIŠTE Kućište je metalna kutija koja čini oklop centralne jedinice. Ono služi da zaštiti unutrašnje uređaje od spoljnih uticaja (prašine, toplote, hladnoće, vlage, udara i sl. ). Takođe štiti i korisnika od kontakta sa strujom. Sa prednje strane kućišta nalaze se: o Dugme za uključivanje - Power o Otvori disketnih jedinica i CD ROM uređaja Sa zadnje strane su priključci za periferne uređaje koji se zovu PORTOVI.

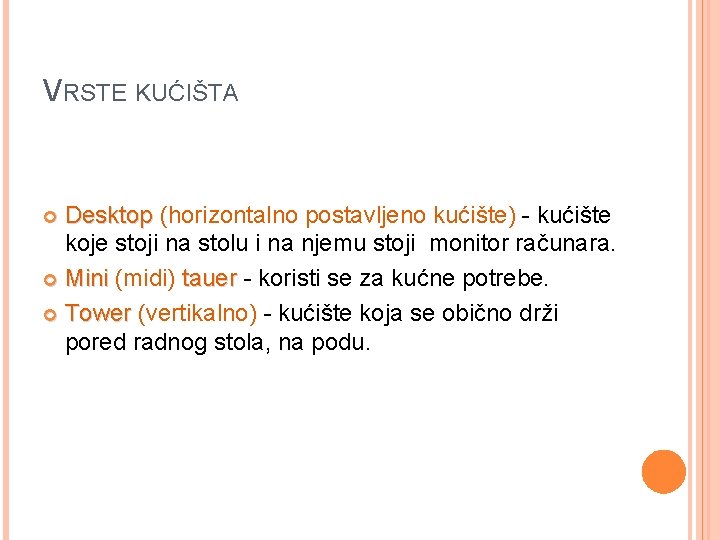

VRSTE KUĆIŠTA Desktop (horizontalno postavljeno kućište) - kućište koje stoji na stolu i na njemu stoji monitor računara. Mini (midi) tauer - koristi se za kućne potrebe. Tower (vertikalno) - kućište koja se obično drži pored radnog stola, na podu.

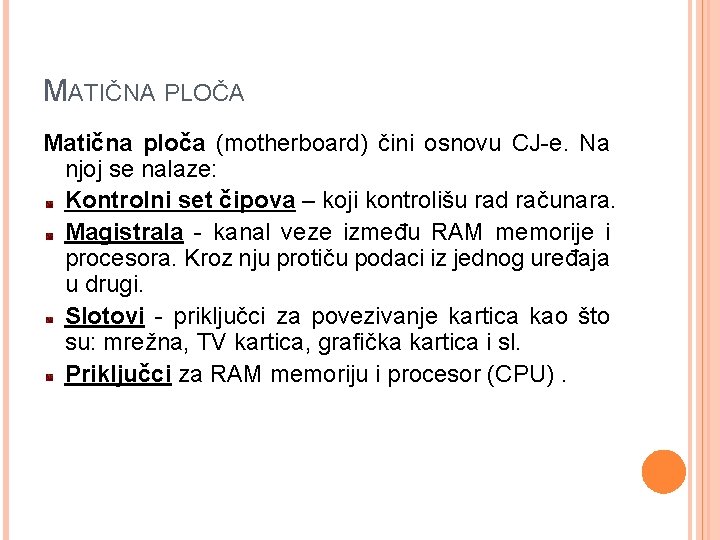

MATIČNA PLOČA Matična ploča (motherboard) čini osnovu CJ-e. Na njoj se nalaze: Kontrolni set čipova – koji kontrolišu rad računara. Magistrala - kanal veze između RAM memorije i procesora. Kroz nju protiču podaci iz jednog uređaja u drugi. Slotovi - priključci za povezivanje kartica kao što su: mrežna, TV kartica, grafička kartica i sl. Priključci za RAM memoriju i procesor (CPU).

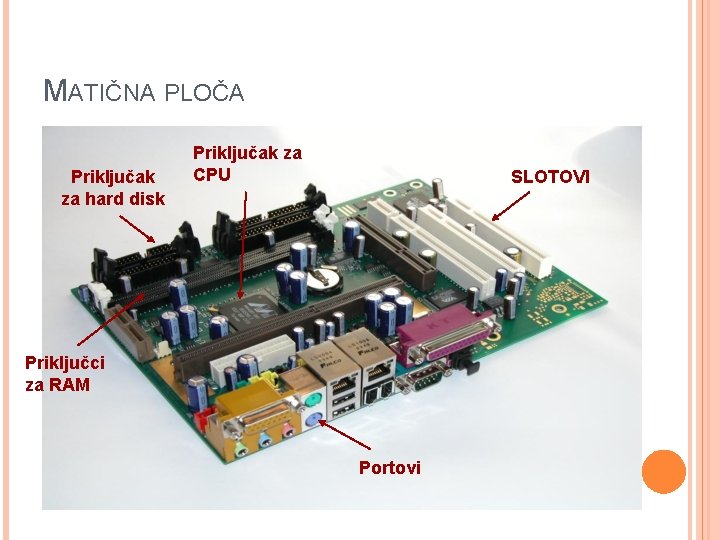

MATIČNA PLOČA Priključak za hard disk Priključak za CPU SLOTOVI Priključci za RAM Portovi

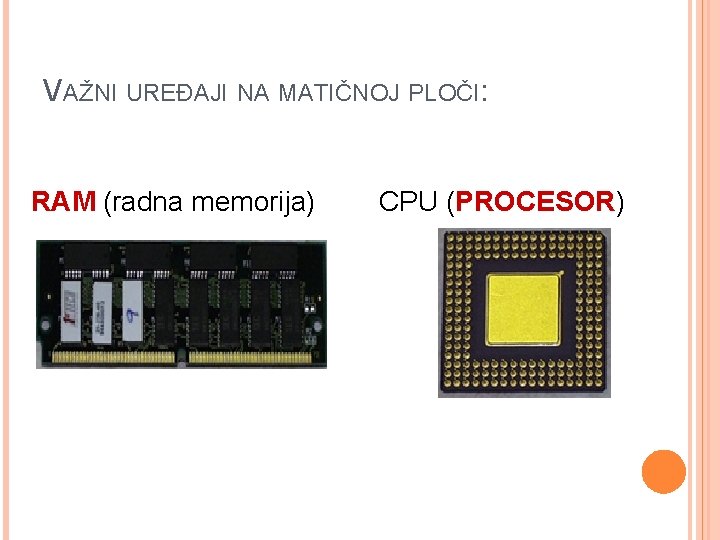

VAŽNI UREĐAJI NA MATIČNOJ PLOČI: RAM (radna memorija) CPU (PROCESOR)

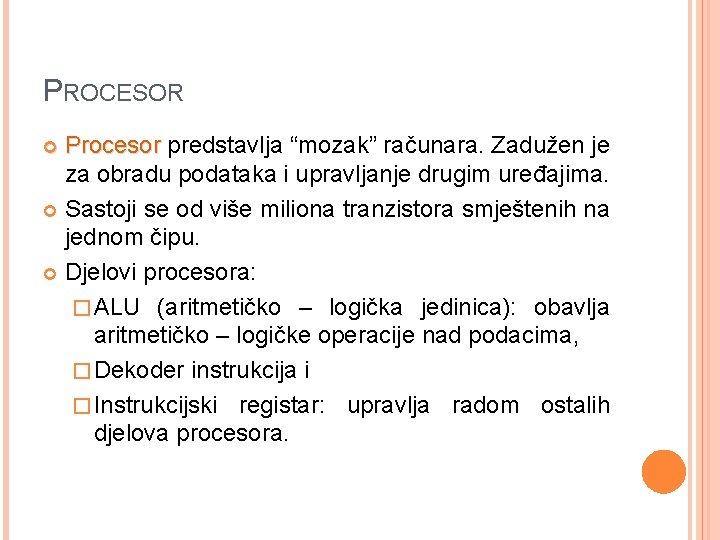

PROCESOR Procesor predstavlja “mozak” računara. Zadužen je za obradu podataka i upravljanje drugim uređajima. Sastoji se od više miliona tranzistora smještenih na jednom čipu. Djelovi procesora: � ALU (aritmetičko – logička jedinica): obavlja aritmetičko – logičke operacije nad podacima, � Dekoder instrukcija i � Instrukcijski registar: upravlja radom ostalih djelova procesora.

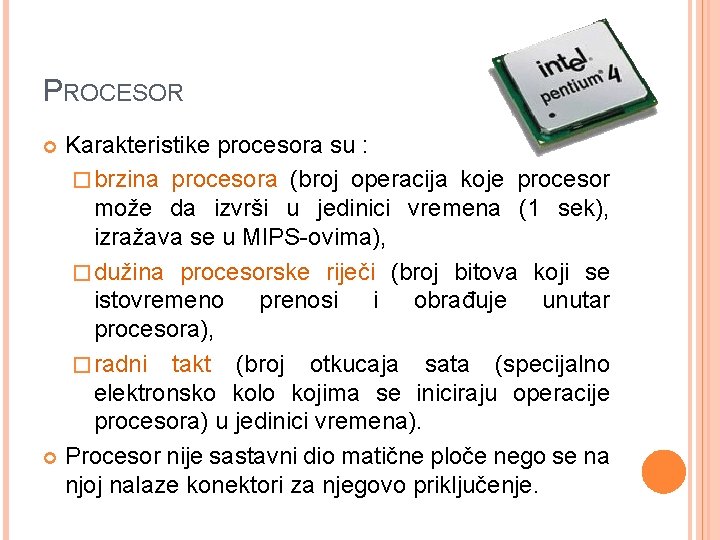

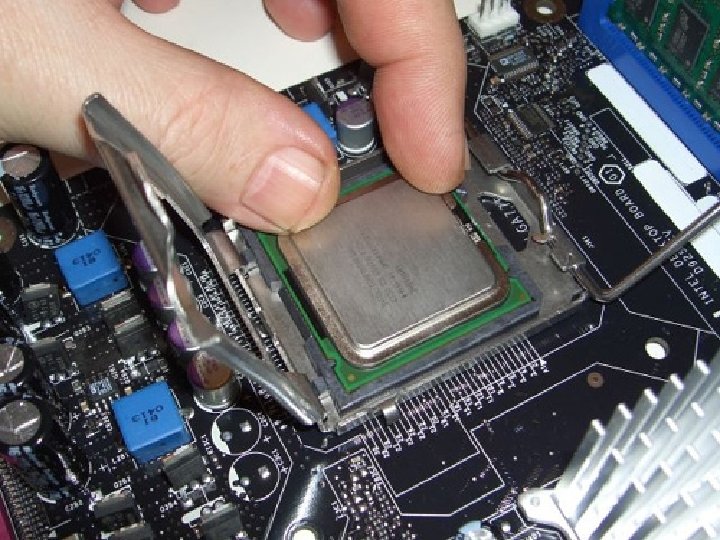

PROCESOR Karakteristike procesora su : � brzina procesora (broj operacija koje procesor može da izvrši u jedinici vremena (1 sek), izražava se u MIPS-ovima), � dužina procesorske riječi (broj bitova koji se istovremeno prenosi i obrađuje unutar procesora), � radni takt (broj otkucaja sata (specijalno elektronsko kolo kojima se iniciraju operacije procesora) u jedinici vremena). Procesor nije sastavni dio matične ploče nego se na njoj nalaze konektori za njegovo priključenje.

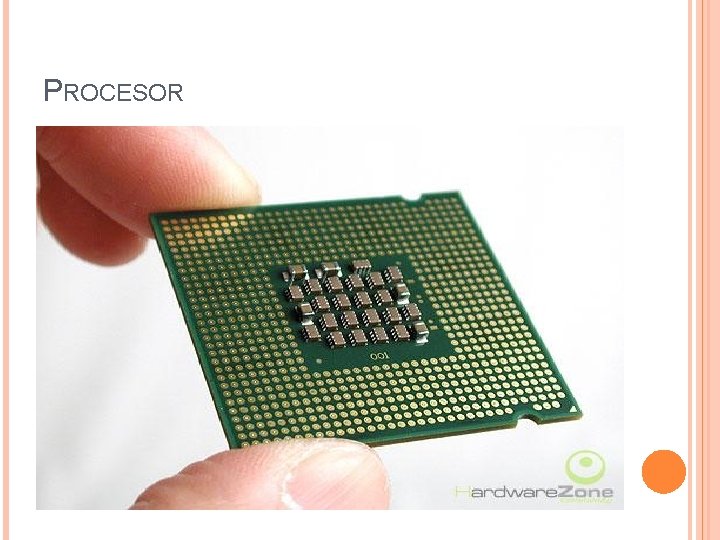

PROCESOR

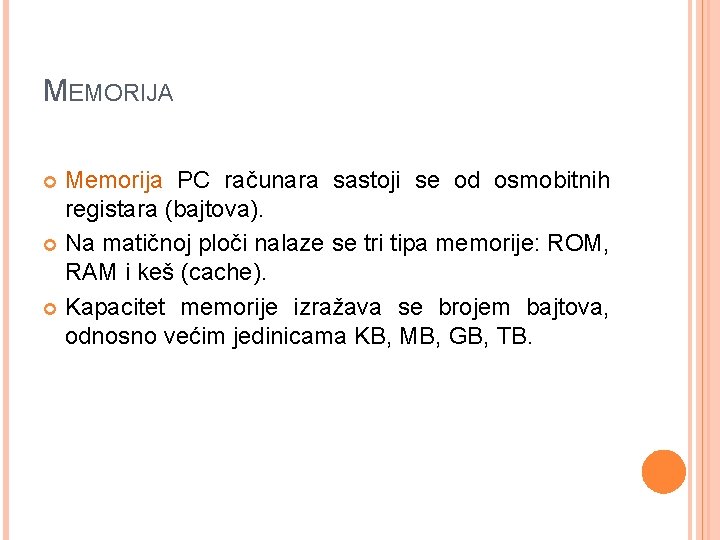

MEMORIJA Memorija PC računara sastoji se od osmobitnih registara (bajtova). Na matičnoj ploči nalaze se tri tipa memorije: ROM, RAM i keš (cache). Kapacitet memorije izražava se brojem bajtova, odnosno većim jedinicama KB, MB, GB, TB.

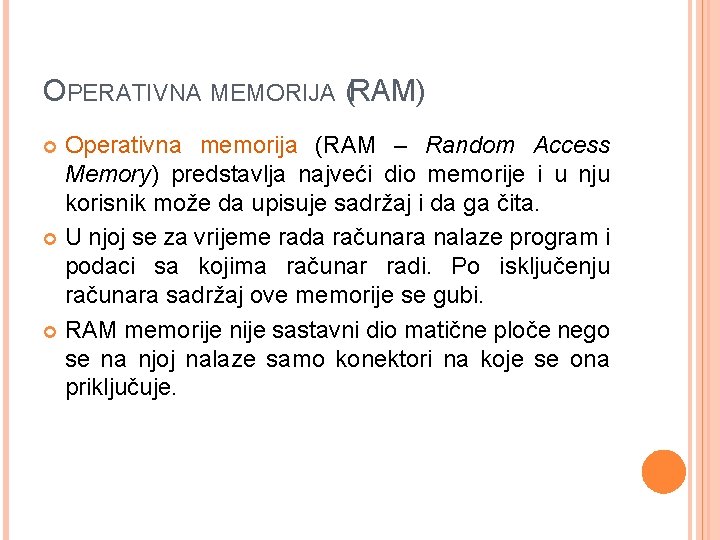

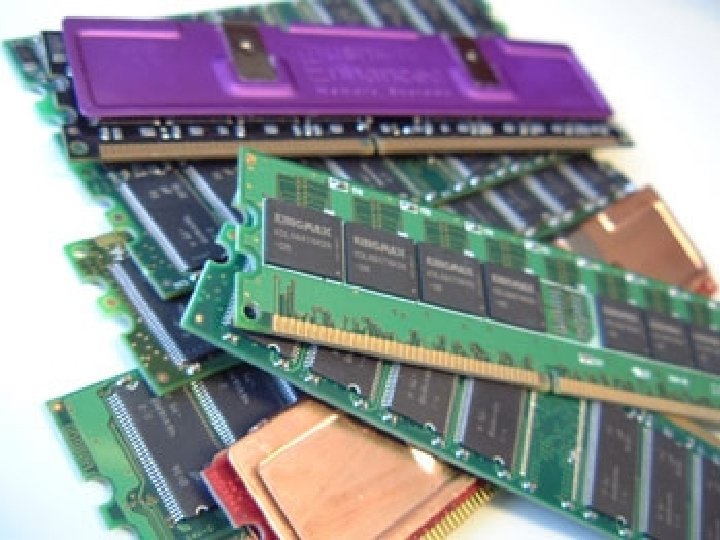

OPERATIVNA MEMORIJA (RAM) Operativna memorija (RAM – Random Access Memory) predstavlja najveći dio memorije i u nju korisnik može da upisuje sadržaj i da ga čita. U njoj se za vrijeme rada računara nalaze program i podaci sa kojima računar radi. Po isključenju računara sadržaj ove memorije se gubi. RAM memorije nije sastavni dio matične ploče nego se na njoj nalaze samo konektori na koje se ona priključuje.

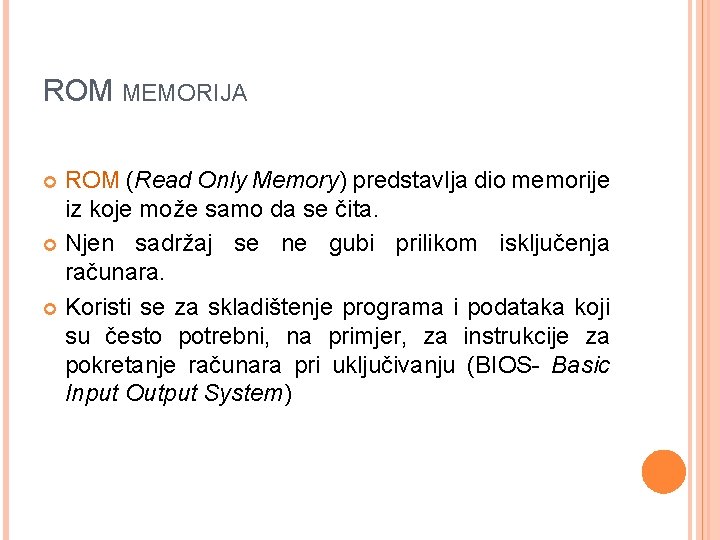

ROM MEMORIJA ROM (Read Only Memory) predstavlja dio memorije iz koje može samo da se čita. Njen sadržaj se ne gubi prilikom isključenja računara. Koristi se za skladištenje programa i podataka koji su često potrebni, na primjer, za instrukcije za pokretanje računara pri uključivanju (BIOS- Basic Input Output System)

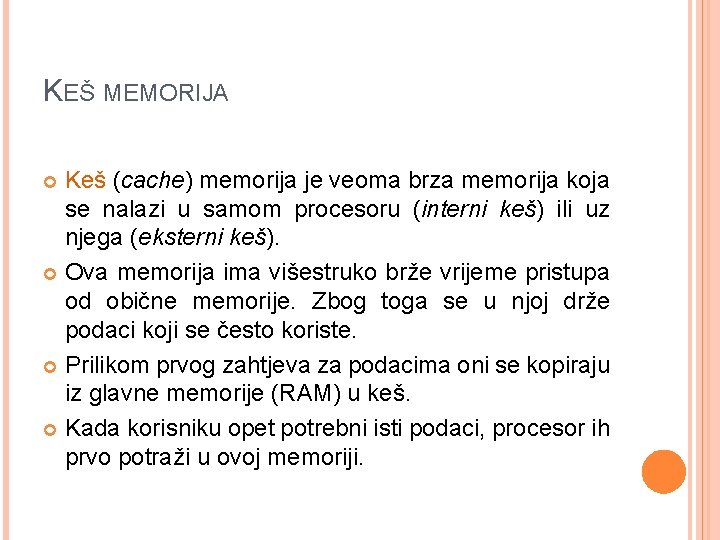

KEŠ MEMORIJA Keš (cache) memorija je veoma brza memorija koja se nalazi u samom procesoru (interni keš) ili uz njega (eksterni keš). Ova memorija ima višestruko brže vrijeme pristupa od obične memorije. Zbog toga se u njoj drže podaci koji se često koriste. Prilikom prvog zahtjeva za podacima oni se kopiraju iz glavne memorije (RAM) u keš. Kada korisniku opet potrebni isti podaci, procesor ih prvo potraži u ovoj memoriji.

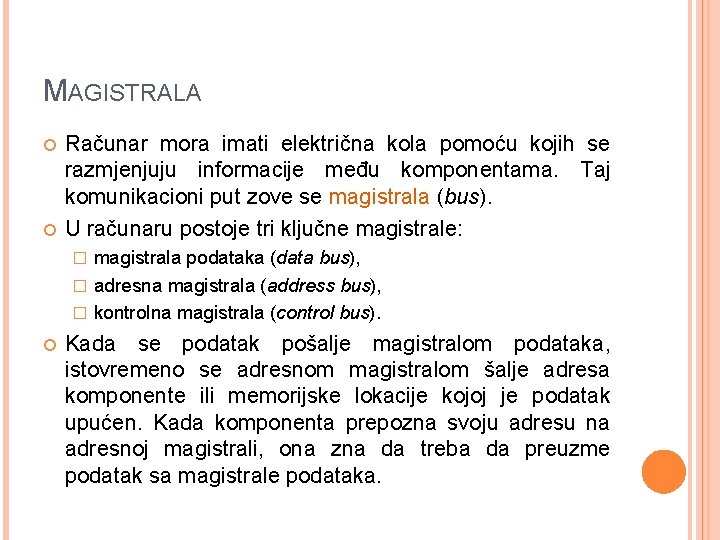

MAGISTRALA Računar mora imati električna kola pomoću kojih se razmjenjuju informacije među komponentama. Taj komunikacioni put zove se magistrala (bus). U računaru postoje tri ključne magistrale: magistrala podataka (data bus), � adresna magistrala (address bus), � kontrolna magistrala (control bus). � Kada se podatak pošalje magistralom podataka, istovremeno se adresnom magistralom šalje adresa komponente ili memorijske lokacije kojoj je podatak upućen. Kada komponenta prepozna svoju adresu na adresnoj magistrali, ona zna da treba da preuzme podatak sa magistrale podataka.
