Caracterizao GeolgicaGetcnica Profundidade at determinar N A Mnimo
- Slides: 51
Caracterização Geológica-Getécnica Profundidade até determinar N. A. Mínimo até 6 m.
Ensaios Geotécnicos - Caracterização (granulometria, peso específico dos sólidos) - Compactação - Permeabilidade do(s) solo(s) compactado(s) - Resistência (solo indeformado cisalhamento direto)
SOLOS sólidos água ar
GRANULOMETRIA Peneiramento
f) DISTRIBUIÇÃO GRANULOMÉTRICA Curva granulométrica
Sedimentação Lei de Stokes
d) PESO ESPECÍFICO DAS PARTÍCULAS SÓLIDAS
COMPACTAÇÃO DOS SOLOS Consiste em diminuir o índice de vazios (aproximar as partículas, diminuir os espaços entre partículas) do solo por meio de um ação mecânica. Com isso, o solo se torna mais rígido (menos deformável), mais resistente e menos permeável. Compactação é feita no laboratório para depois ser executada no campo.
TIPOS DE COMPACTAÇÃO a) Compactação Estática b) Compactação Dinâmica ENSAIO PROCTOR

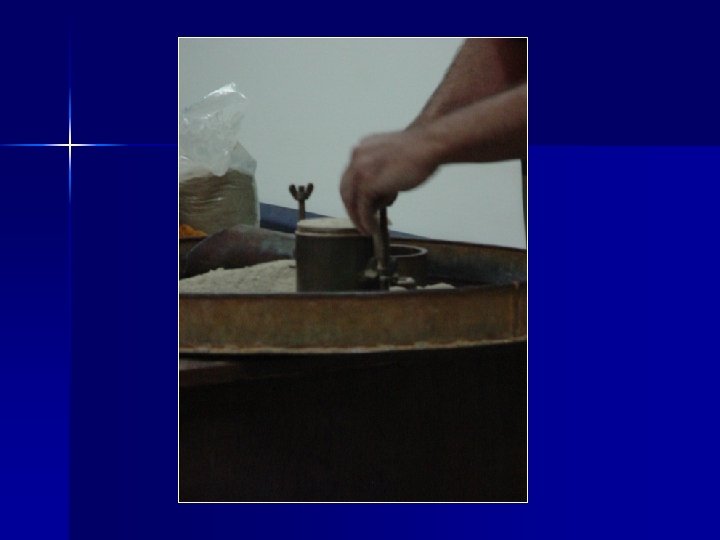

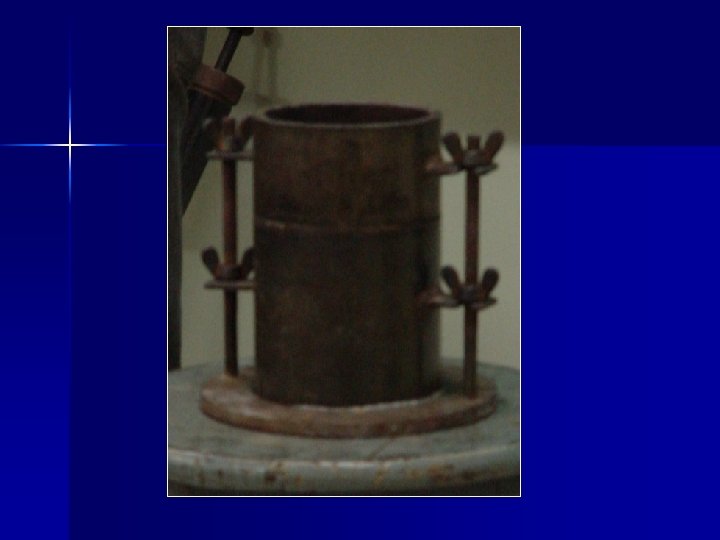

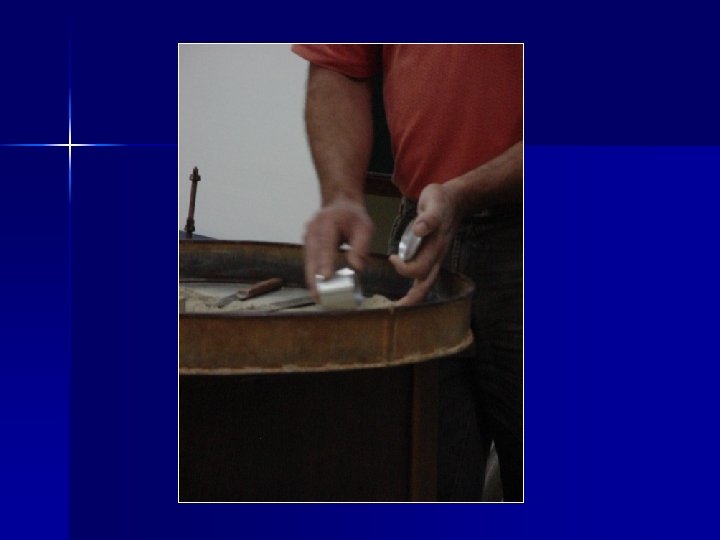

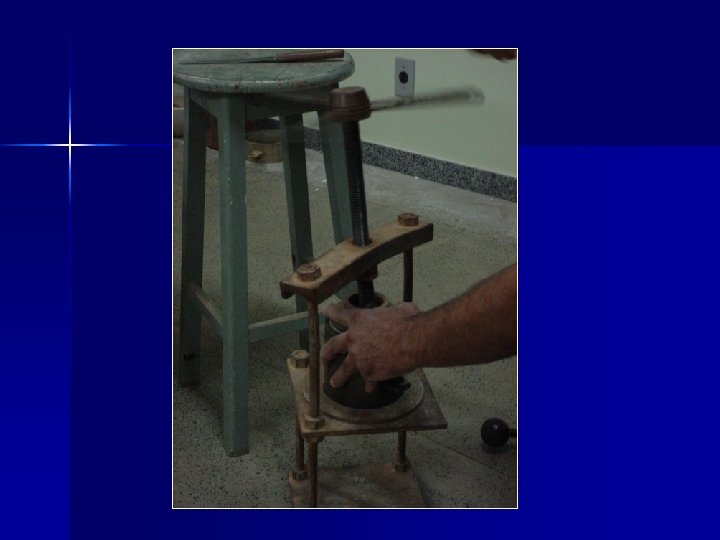

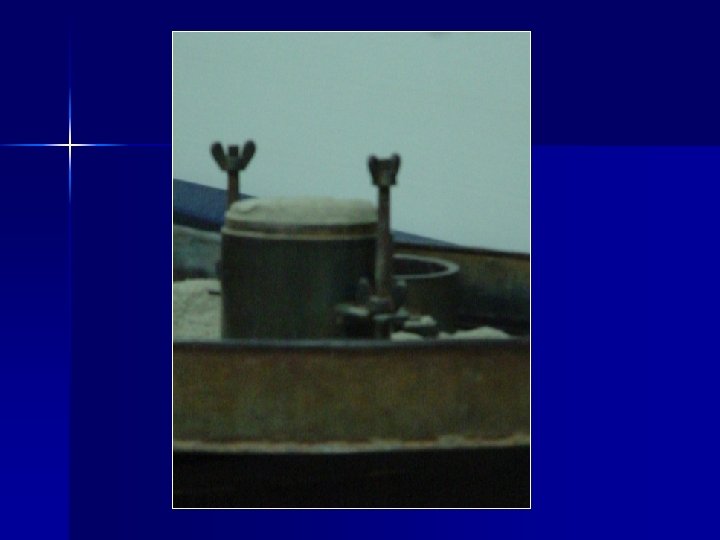

COMPACTAÇÃO DOS SOLOS NO LABORATÓRIO

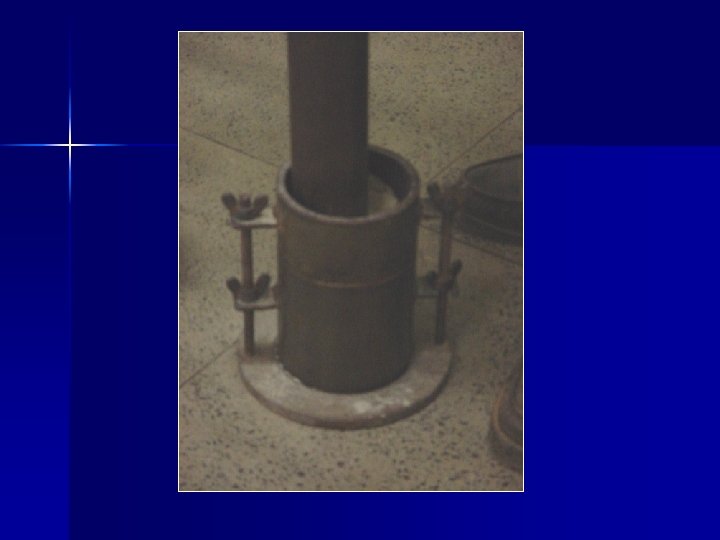

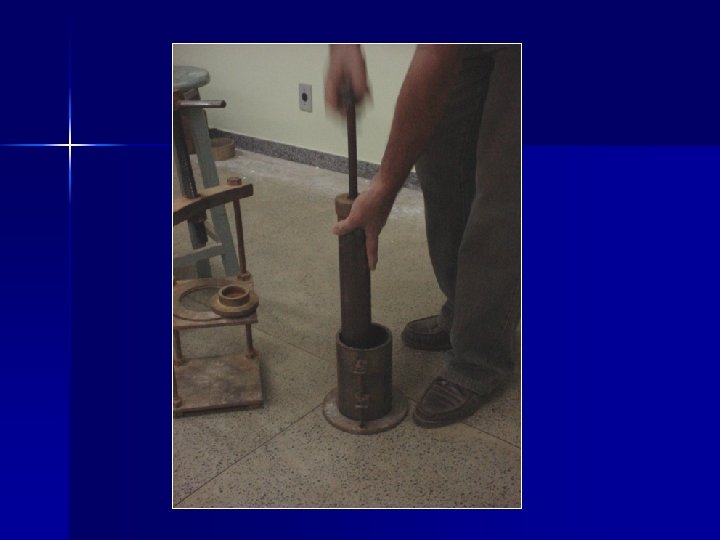

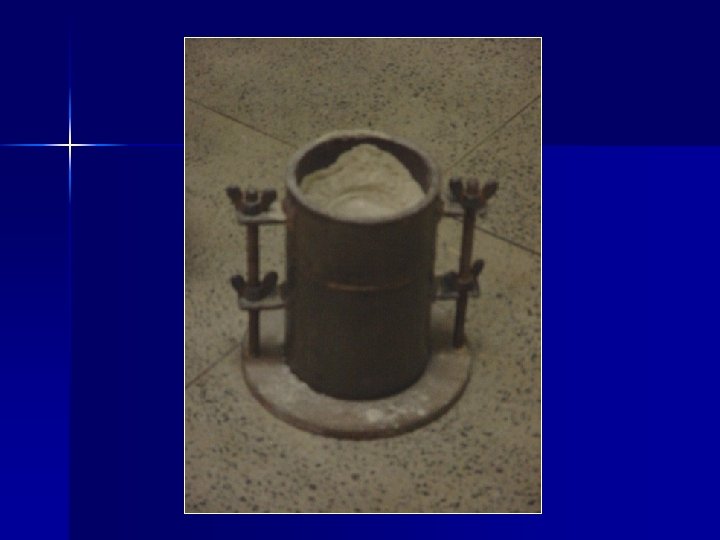

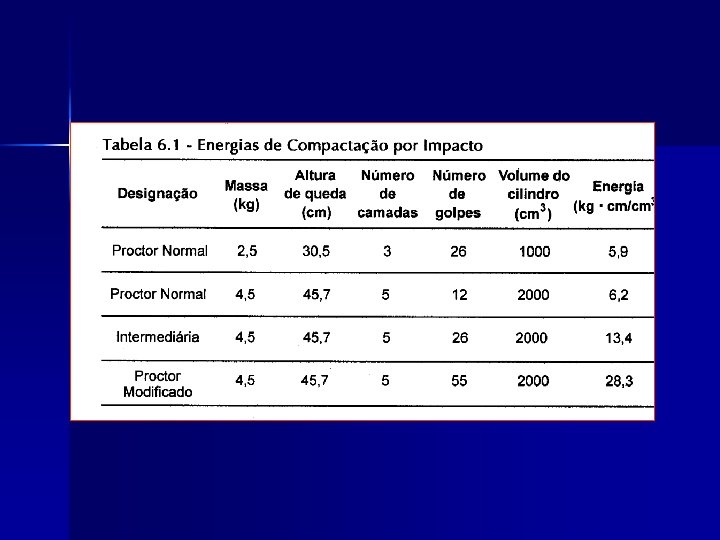

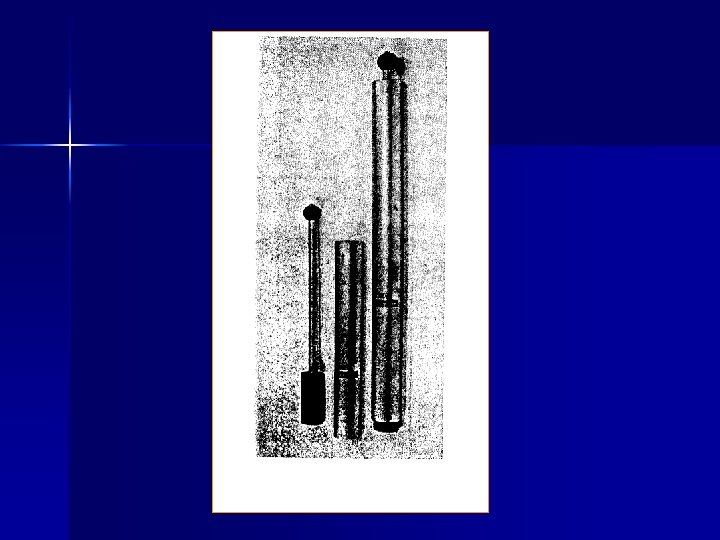

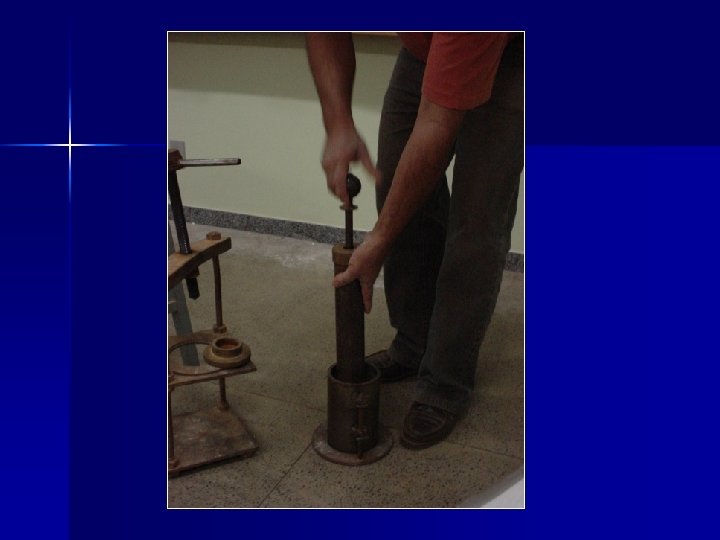

ENSAIO PROCTOR

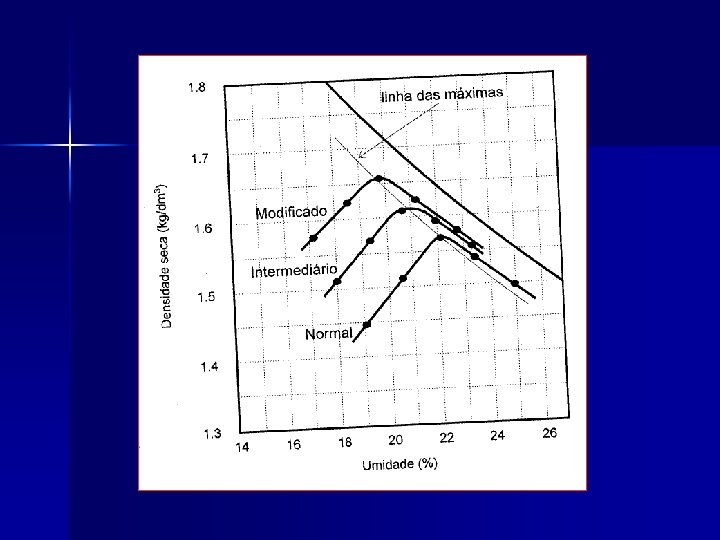

Ramo seco Ramo úmido

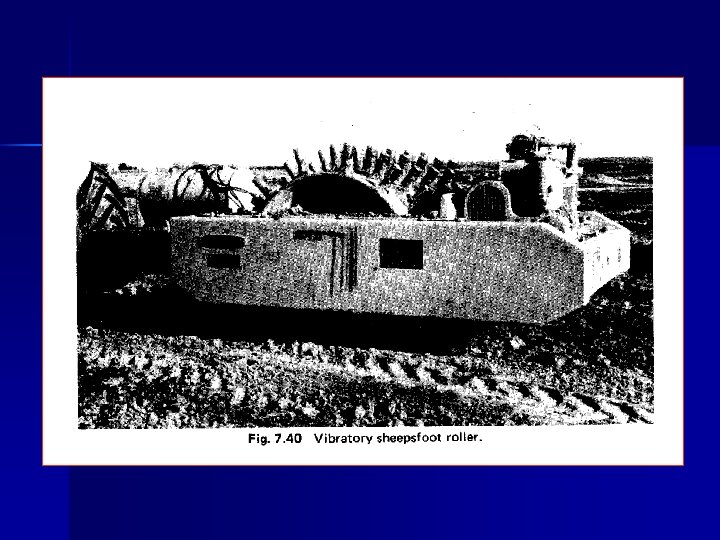

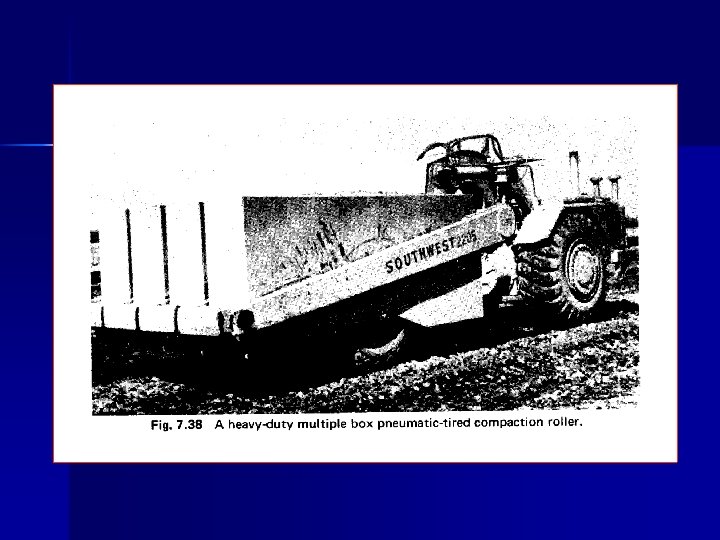

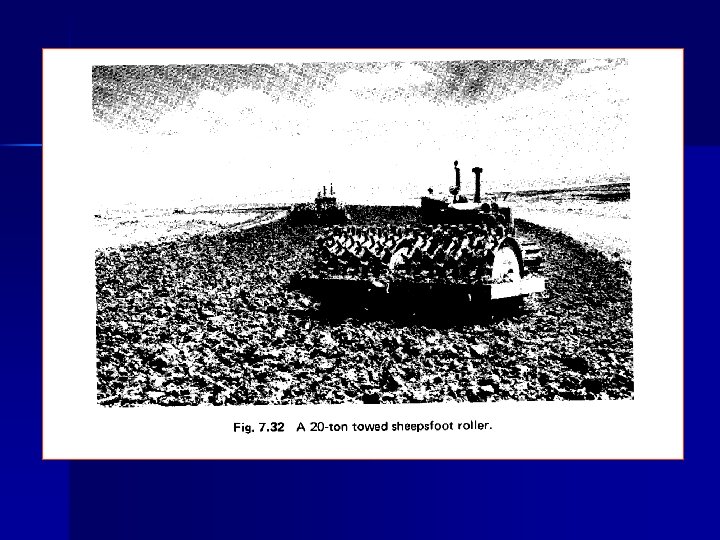

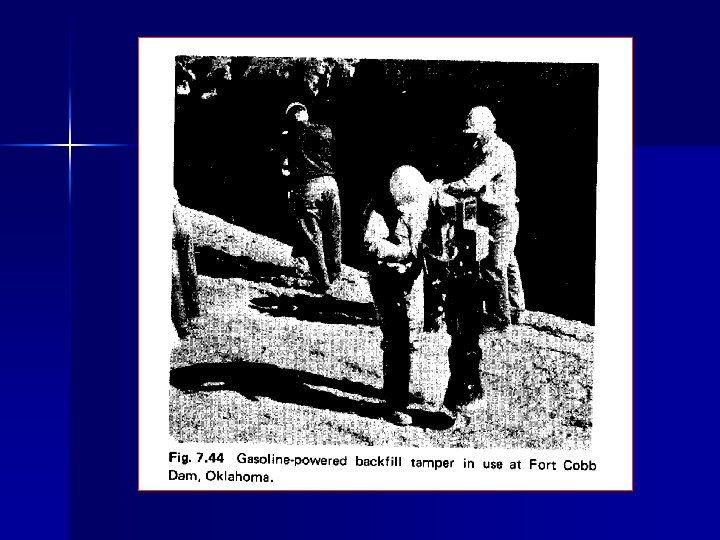

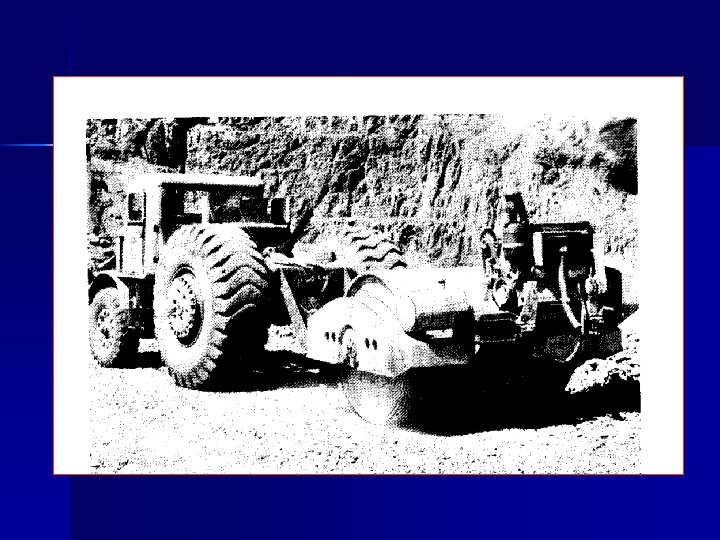

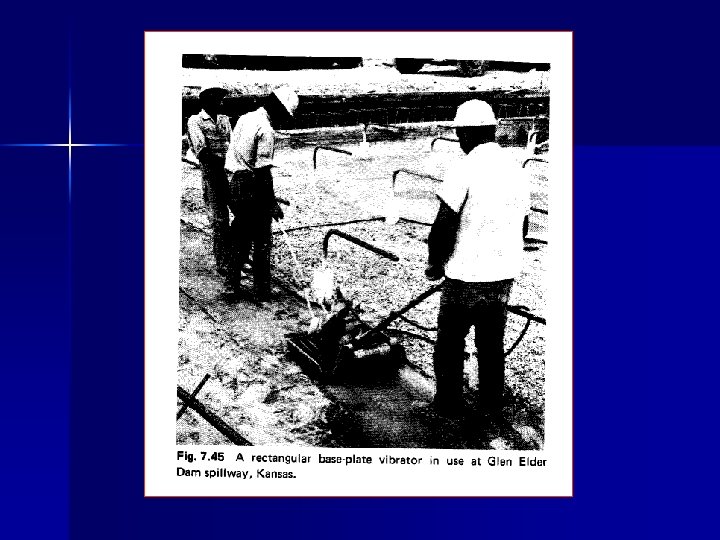

COMPACTAÇÃO DOS SOLOS NO CAMPO
CONTROLE DA COMPACTAÇÃO NO CAMPO 1. Determinar o gnat (peso específico natural) 2. Determinar o wcampo (teor de umidade no campo)
Propriedades diferentes

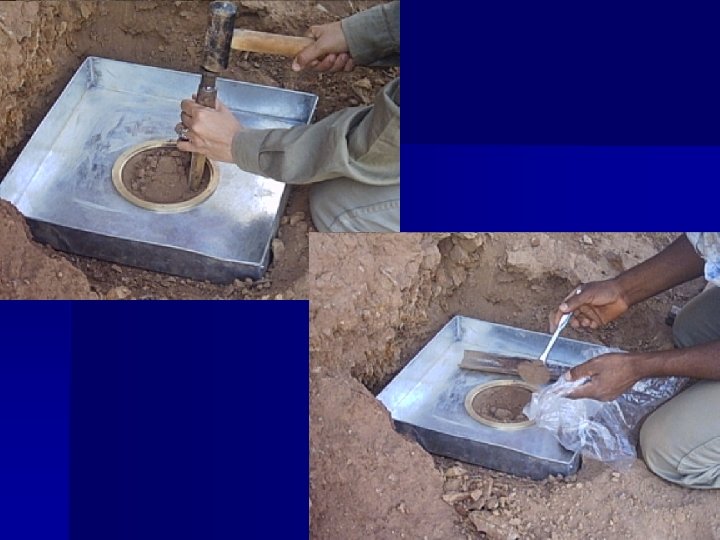

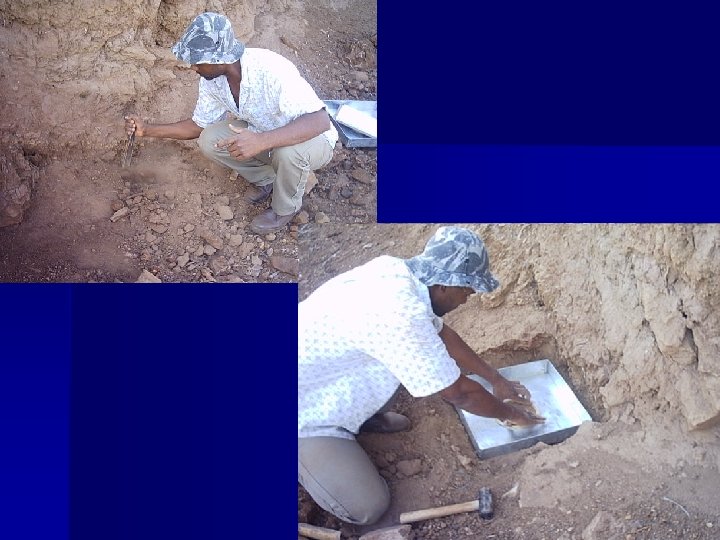

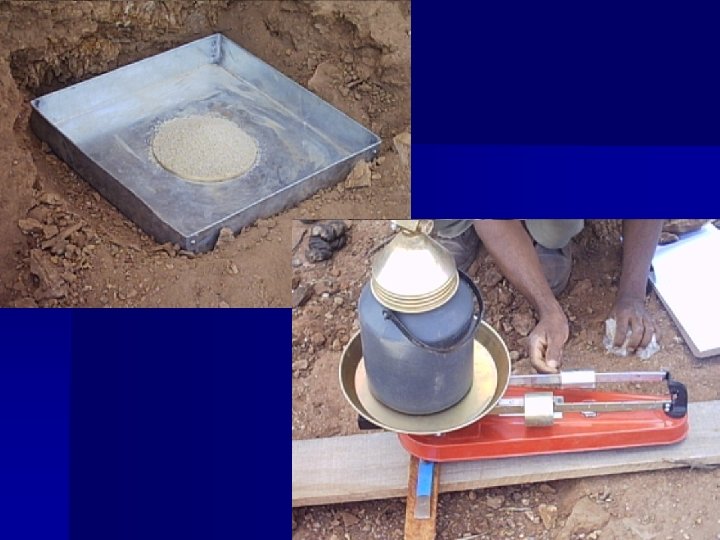

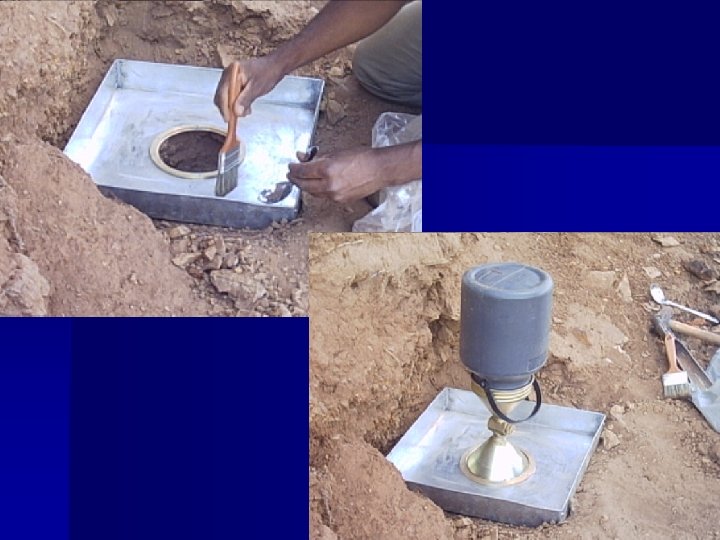

Determinar o gnat DPgarrafa Volume
Filme Compactação
MOVIMENTO DE ÁGUA NOS SOLOS LEI DE DARCY v=k. i velocidade de Darcy (média ou aparente) coeficiente de permeabilidade gradiente
Valore típicos de k k (cm/s) solo Alta > 10 -1 Média 10 -1 a 10 -3 Pedregulho/Arei a grossa Areias Baixa 10 -3 a 10 -5 Areia fina/Silte Muito baixa 10 -5 a 10 -7 Siltes/Argila Quase impermeável < 10 -7 Argilas muito plástica (montmorilonita, bentonita, etc. )
Gradiente ‘i’ h. T é a carga total Conceito de carga = carga é igual a energia dividida pela força de peso próprio Energia cinética Energia potencial Energia de pressão
Carga cinética carga Carga potencial (L) Carga de pressão Como a velocidade com a qual a água se movimenta no solo é, normalmente, muito baixa, a carga cinética é muito baixa e pode ser considerada nula em presença das outras duas. Logo: ht = h e + h p Carga total = carga de elevação (potencial) + a carga de pressão
Exemplo
Ponto He(cm) Hp(cm) Ht(cm) A 55 0 55 B 45 10 55 C 15 -15 0 D 0 0 0 k = 5 x 10 -3 cm/s A = 10 cm 2 Q = k i A = 9, 167 x 10 -2 cm/s
Obtenção do coeficiente de permeabilidade - Ensaios de laboratório -- Fórmulas Empíricas - Ensaios de campo
Ensaio de Laboratório - Permeâmetro de Carga Constante
1. Resistência ao cisalhamento (critérios de ruptura) N T tresist Critério de Mohr-Coulomb t = c + s tan f t f - ângulo de resistência ao cisalhamento c - intercepto coesivo (F/L 2) s
VALORES TÍPICOS Obs. : Só uma ordem de grandeza!!
2. Ensaios de laboratório para determinação dos parâmetros de resistência ao cisalhamento - Cisalhamento direto
c= 41 f= 39. 7 k. Pa o. C
