Module Overview • Visão geral do TCP / IP • Compreendendo o endereçamento IPv 4 • Subnetting e Supernetting • Configurando e Solucionando Problemas de IPv 4

Lesson 1: Overview of TCP/IP • O conjunto de protocolos TCP / IP • Protocolos no pacote TCP / IP • Aplicações TCP / IP • O que é um soquete?

O conjunto de protocolos TCP / IP TCP/IP Protocol Suite HTTP DNS Application Transport Internet Network Interface FTP POP 3 TCP ARP IPv 4 Ethernet SMTP SNMP UDP IGMP ICMP Wi-Fi IPv 6 Mobile broadband

Protocolos no pacote TCP / IP OSI TCP/IP Application Presentation Session Application Transport Network Internet Data Link Network Interface Physical TCP/IP Protocol Suite HTTP FTP SMTP TCP ARP IPv 4 Ethernet DNS POP 3 SNMP UDP IGMP ICMP Wi-Fi IPv 6 Mobile broadband

Aplicações TCP / IP Alguns protocolos de camada de aplicação comuns: • HTTPS • FTP • RDP • SMB • SMTP • POP 3

O que é um soquete? Um soquete é uma combinação de um endereço IP, um protocolo de transporte e uma porta TCP/IP Protocol Suite HTTP (80) HTTPS (443) POP 3 (110) SMTP (25) DNS (53) FTP (21) TCP/UDP IPv 4 IPv 6

Lição 2: Compreendendo o endereçamento IPv 4 • Endereços IPv 4 públicos e privados • Como a notação decimal pontilhada se relaciona com números binários • Implementações IPv 4 simples • Implementações IPv 4 mais complexas

Endereçamento IPv 4 • Cada computador em rede deve receber um endereço IPv 4 exclusivo • A comunicação de rede para um computador é direcionada para o endereço IPv 4 do computador • Cada endereço IPv 4 contém: • ID de rede, identificando a rede • ID do host, identificando o computador • A máscara de sub-rede identifica qual parte do endereço IPv 4 é a ID da rede (255) e a ID do host (0) IP address 172 16 0 10 Subnet mask 255 0 0 Network ID 172 16 0 0 0 10 Host ID

Endereçamento IPv 4 Uma configuração IPv 4 identifica um computador para outros computadores em uma rede Subnet 1 IP Address: 192. 168. 1. 182 Subnet mask: 255. 0 Dotted decimal representation of the address and subnet mask IP Address: 192. 168. 1. 180 Subnet mask: 255. 0 IP Address: 192. 168. 1. 181 Subnet mask: 255. 0

Endereçamento IPv 4 Uma configuração IPv 4 identifica um computador para outros computadores em uma rede Subnet 1 IP Address: 192. 168. 1. 182 Subnet mask: 255. 0 Representação decimal pontilhada do endereço e máscara de sub-rede IP Address: 192. 168. 1. 180 Subnet mask: 255. 0 IP Address: 192. 168. 1. 181 Subnet mask: 255. 0 O gateway padrão define o roteador preferido Subnet 2 IP Address: 192. 168. 2. 201 Subnet mask: 255. 0 IP Address: 192. 168. 2. 200 Subnet mask: 255. 0 IP Address: 192. 168. 2. 202 Subnet mask: 255. 0

Endereços IPv 4 públicos e privados Público Privado • Necessário por dispositivos e hosts que se conectam diretamente à Internet • Não roteável na Internet • 10. 0/8 • 172. 16. 0. 0/12 • 192. 168. 0. 0. /16 • Pode ser atribuído localmente por organização • Deve ser traduzido para acessar a Internet • Deve ser globalmente único • Routable na internet • Deve ser designado pela IANA / RIR

Como a notação decimal pontilhada se relaciona com números binários A notação decimal pontilhada é baseada no sistema de números decimais, mas os computadores usam endereços IP em binário • Dentro de um octeto de 8 bits, cada posição de bit tem um valor decimal • Um bit que está definido como 0 sempre tem um valor zero • Um bit que é definido como 1 pode ser convertido em um valor decimal • O bit de ordem inferior representa um valor decimal de 1 • O bit de alta ordem representa um valor decimal de 128 • Se todos os bits em um octeto estiverem configurados para 1, então o valor decimal do octeto é 255, o maior valor possível de um octeto: • 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1

Como a notação decimal pontilhada se relaciona com números binários 8 -Bit Octet Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

Como a notação decimal pontilhada se relaciona com números binários 8 -Bit Octet Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 27 26 25 24 23 22 21 20

Como a notação decimal pontilhada se relaciona com números binários 8 -Bit Octet Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1 Decimal Value

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 10 20 12 45 00001010 10 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1 0 0 1 0

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 20 10 20 12 000010100 45 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1 0 0 0 1 0 0

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 12 10 20 12 000010100 45 00001100 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1 0 0 1 1 0 0

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 45 10 20 12 000010100 45 00001100 00101101 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1 0 0 1 1 0 1

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 /26 Máscara de Subrede 10 20 000010100 00001100 00101101 11111111 11 000000 ID Rede 12 45 ID Host

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 /26 Máscara de Subrede 10 20 000010100 00001100 00101101 11111111 11 000000 255 255 128 12 45 64 32 16 8 4 2 1 1 1 1 32 16 4 2 1 64 8 255

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 /26 Máscara de Subrede 10 20 000010100 00001100 00101101 11111111 11 000000 255 255 128 12 45 192 64 32 16 8 4 2 1 1 0 0 0 0 0 64 0 0 0 192

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 /26 Máscara de Subrede 10 20 12 45 000010100 00001100 00101101 11111111 11 000000 ID Host 2 b-2 = Hosts

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 /26 Máscara de Subrede 10 20 12 45 000010100 00001100 00101101 11111111 11 000000 ID Host 26 -2 = 62

Como a notação decimal pontilhada se relaciona com números binários IP (decimal) IP (binário) Máscara Subrede ID Rede 1º IP válido IP Broad. Cast Último IP válido 10. 20. 12. 45 /26 Máscara de Subrede 10 20 12 45 000010100 00001100 00101101 11111111 11 000000 255 255 000010100 00001100 192 0000 10 20 12 0 /26 10 20 12 1 /26 000010100 00001100 00111111 10 20 12 63 /26 10 20 12 62

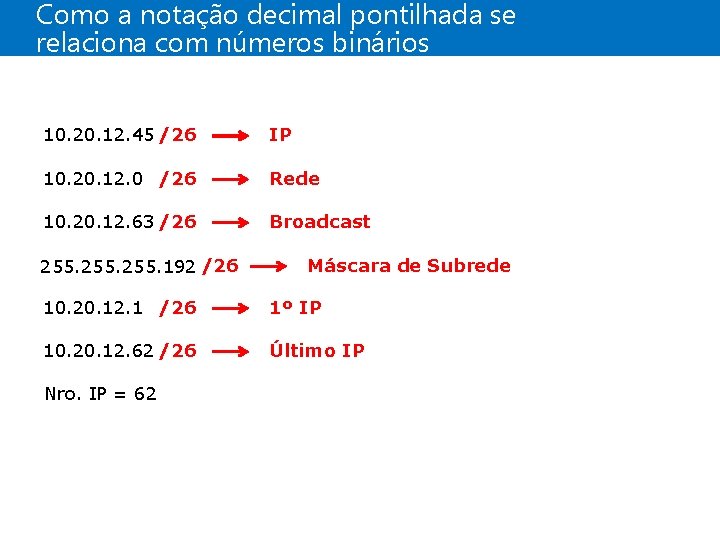

Como a notação decimal pontilhada se relaciona com números binários 10. 20. 12. 45 /26 IP 10. 20. 12. 0 /26 Rede 10. 20. 12. 63 /26 Broadcast 255. 192 /26 Máscara de Subrede 10. 20. 12. 1 /26 1º IP 10. 20. 12. 62 /26 Último IP Nro. IP = 62

Implementações IPv 4 simples Classe A (/ 8) Rede grande Network ID 0 w Classe B (/ 16) Rede Média x y Network ID z Host ID 10 w Classe C (/ 24) Rede pequena Host ID x y Network ID z Host ID 110 w x y z

Implementações IPv 4 simples

Implementações IPv 4 mais complexas 172. 16. 0/22 172. 16. 17. 0/24 172. 16. 20. 0/22 172. 16. 1/20 172. 16. 24. 0/22 172. 16. 17. 1 172. 16. 18. 0/24 172. 16. 17. 254 172. 16. 28. 0/22

Lição 3: Subnetting e Supernetting • Como os bits são usados em uma máscara de sub -rede ou comprimento do prefixo • Os benefícios do uso da sub-rede • Cálculo de endereços de host • Discussão: criando um esquema de sub-rede para um novo escritório • O que é Supernetting?

Como os bits são usados em uma máscara de subrede ou comprimento do prefixo Endereço de classe B com sub-rede 10 Network ID Subnet ID Host ID 128 256 16 32 64 0 2 4 8 65, 534 32, 766 16, 382 8, 190 4, 094 2, 046 1, 022 510 254

Os benefícios do uso da sub-rede Quando você subdivide uma rede em sub-redes, você cria uma ID exclusiva para cada sub-rede que é derivada da ID da rede principal Ao usar sub-redes, você pode: • Use um único endereço de rede em vários locais • Reduzir o congestionamento da rede segmentando o tráfego • Aumente a segurança usando firewalls • Superar as limitações das tecnologias atuais

Cálculo de endereços de sub-rede Ao determinar os endereços de sub-rede, você deve: • Escolha o número de bits de sub-rede com base no número de sub-redes necessárias • Use 2 n para determinar o número de sub-redes disponíveis a partir de n bits Para cinco locais, os seguintes três bits de sub-rede são necessários: • 5 locais = 5 sub-redes necessárias 22 = 4 sub-redes (não o suficiente) 23 = 8 subnets

Cálculo de endereços de host Ao determinar os endereços do host, você deve: • Escolha o número de bits do host com base no número de hosts que você precisa em cada sub-rede • Use 2 n-2 para determinar o número de hosts que estão disponíveis em cada sub-rede Para sub-redes com 100 hosts, são necessários sete bits de host: 26 -2 = 62 hosts (não o suficiente) 27 -2 = 126 hosts

Discussão: criando um esquema de sub-rede para um novo escritório • Quantas sub-redes são necessárias? • Quantos bits são necessários para criar esse número de sub-redes? • Quantos hosts são necessários em cada subrede? • Quantos bits são necessários para permitir esse número de hosts? • O que é uma máscara de sub-rede apropriada para atender a essas necessidades? 20 minutes

O que é Supernetting? • Supernetting combina múltiplas redes pequenas em uma rede maior • As redes que você está combinando devem ser contíguas • A tabela a seguir mostra um exemplo de redes super redes de classe C Network Range 192. 168. 00010000/24 192. 168. 16. 0 - 192. 168. 16. 255 192. 168. 0001. 0000/24 192. 168. 17. 0 - 192. 168. 17. 255 192. 168. 00010000/23 192. 168. 16. 0 - 192. 168. 17. 255

Lição 4: Configurando e solucionando problemas IPv 4 • Configurando manualmente o IPv 4 • Configurando o IPv 4 automaticamente • Usando Cmdlets do Windows Power. Shell para solucionar problemas do IPv 4 • Ferramentas de resolução de problemas IPv 4 • O processo de solução de problemas IPv 4 • O que é o Microsoft Message Analyzer?

Configurando manualmente o IPv 4

Configurando manualmente o IPv 4 Exemplos usando cmdlets do Windows Power. Shell: New-Net. IPAddress –Interface. Alias “Local Area Connection” –IPAddress 10. 0. 10 ‑Prefix. Length 24 –Default. Gateway 10. 0. 1 Set-DNSClient. Server. Addresses –Interface. Alias “Local Area Connection” –Server. Addresses 10. 12. 0. 1, 10. 12. 0. 2 Exemplo usando a ferramenta de linha de comando netsh: Netsh interface ipv 4 set address name="Local Area Connection" source=static addr=10. 0. 10 mask=255. 0 gateway=10. 0. 1

Configurando o IPv 4 automaticamente DHCP Server with IPv 4 Scope IPv 4 DHCP Client 169. 254. x. y 255. x. y Um endereço APIPA em uma interface indica que um servidor DHCP não pôde ser contatado Exemplo de código: Set-Net. IPInterface –Interface. Alias "Local Area Connection" –Dhcp Enabled Restart-Net. Adapter –Name "Local Area Connection"

Usando Cmdlets do Windows Power. Shell para solucionar problemas do IPv 4 Para configuração de rede e solução de problemas no Windows Server 2012 e versões anteriores, use: • Ferramentas de linha de comando • Cmdlets do Windows Power. Shell Em versões anteriores do Windows Server: • Requer o Windows Power. Shell usando os objetos WMI (Windows Management Instrumentation) • Os objetos WMI não são tão fáceis de usar como os cmdlets nativos do Windows Power. Shell

Usando Cmdlets do Windows Power. Shell para solucionar problemas do IPv 4 Alguns dos novos cmdlets do Windows Power. Shell: Get-Net. Adapter Set-Dns. Client Restart-Net. Adapter Set-Dns. Client. Global. Setting Get-Net. IPInterface Set-Dns. Client. Server. Address Get-Net. IPAddress Set‑Net. IPAddress Get-Net. Route Set‑Net. IPv 4 Protocol Get-Net. Connection. Profile Set‑Net. IPInterface Get-DNSClient. Cache Test-Connection Get-DNSClient. Server. Address Test-Net. Connection Register-Dns. Client Resolve-Dnsname

Ferramentas de resolução de problemas IPv 4 Use as seguintes ferramentas para solucionar problemas de IPv 4: • Ipconfig • Ping • Tracert • Pathping • Telnet • Netstat • Resource Monitor • Windows Network Diagnostics • Event Viewer

O processo de solução de problemas IPv 4 Depois de identificar o escopo do problema, use as seguintes ferramentas para solucionar problemas de conectividade de rede: Step Windows Power. Shell Command-line tool Identificar o caminho da rede entre hosts Test-Net. Connection -Trace. Route tracert Verifique se a configuração da rede está correta Get-Net. IPAddress ipconfig Veja se o host remoto responde Test-Net. Connection ping Teste o serviço em um host remoto Use an application such as Internet Explorer Veja se o gateway padrão responde Test-Net. Connection ping

O que é o Microsoft Message Analyzer? Você pode usar o Microsoft Message Analyzer para executar as seguintes tarefas de análise de rede: Capturar dados da mensagem Salvar dados de mensagens Importar dados da mensagem Exibir dados de mensagens Filtra dados da mensagem Crie gráficos de dados capturados
