AGITAÇÃO E MISTURA

AGITAÇÃO E MISTURA

AGITAÇÃO Movimentação de líquidos em tanques por meio de impulsores giratórios. A agitação pode

AGITAÇÃO Movimentação de líquidos em tanques por meio de impulsores giratórios. A agitação pode incluir gases e sólidos (em forma de partículas). É uma operação unitária muito usada em pequenas, médias e grandes industrias.

Precisamos de agitação para: Dissolver líquidos miscíveis Dissolver sólidos Misturar líquidos imiscíveis Dispersar gases

Precisamos de agitação para: Dissolver líquidos miscíveis Dissolver sólidos Misturar líquidos imiscíveis Dispersar gases em líquidos Misturar líquidos e sólidos Vários tipos de rotores

DESCRIÇÃO DE UM TANQUE AGITADO Na agitação de líquidos e pastas semi-líquidas é necessário:

DESCRIÇÃO DE UM TANQUE AGITADO Na agitação de líquidos e pastas semi-líquidas é necessário: 1. um tanque ou reservatório 2. um rotor (impulsor) num eixo acionado por um moto-redutor de velocidade.

SISTEMA Motor Redutor de velocidade (opção) DE AGITAÇÃO Um eixo Um impulsor na ponta

SISTEMA Motor Redutor de velocidade (opção) DE AGITAÇÃO Um eixo Um impulsor na ponta do eixo Tanque Chicanas ou defletores

O problema de formação de vórtice Se resolve colocando chicanas (defletores)

O problema de formação de vórtice Se resolve colocando chicanas (defletores)

Figura 1: Nomenclatura usual H = altura de líquido no tanque, T = diâmetro

Figura 1: Nomenclatura usual H = altura de líquido no tanque, T = diâmetro do tanque, D = diâmetro do impulsor, Hi = distância do fundo ao impulsor, Wb = largura dos defletores N = número de revoluções,

Tipos de impulsores: 1. para líquidos pouco viscosos 2. Para líquidos muito viscosos Impulsores

Tipos de impulsores: 1. para líquidos pouco viscosos 2. Para líquidos muito viscosos Impulsores para fluidos pouco viscosos Hélice Pitch = 1, 5 Turbina de disco de Pás inclinadas Rushton W=D/5; ângulo=45º L= D/4; W=D/5 e D do disco= 3/4 Impulsor de três pás inclinadas (“hydrofoil”) Vários ângulos e inclinações de pás

Impulsores para fluidos muito viscosos ncora W= D/10 h= H=D Espiral dupla Di= D/3

Impulsores para fluidos muito viscosos ncora W= D/10 h= H=D Espiral dupla Di= D/3 W= D/6

PADRÕES DE ESCOAMENTO Turbina de pás retas inclinadas Hélice Turbina de pás retas verticais

PADRÕES DE ESCOAMENTO Turbina de pás retas inclinadas Hélice Turbina de pás retas verticais Axial

IMPULSOR DE HÉLICE: Para fluidos de baixa viscosidade ( 2 Pa. s). O padrão

IMPULSOR DE HÉLICE: Para fluidos de baixa viscosidade ( 2 Pa. s). O padrão de circulação axial. Suspensão de sólidos, mistura de fluidos miscíveis e transferência de calor. Possui uma ampla faixa de rotações D = 1/10 T D = diâmetro da hélice T = Diâmetro do tanque

TURBINA DE PÁS RETAS: Grande intervalo de viscosidade: 10 -3 < < 50 Pa.

TURBINA DE PÁS RETAS: Grande intervalo de viscosidade: 10 -3 < < 50 Pa. s. (1 c. P < < 50 000 centipoises) Os impulsores de pás verticais fornecem um fluxo radial adequado para agitação de fluidos viscosos. Os de pás inclinadas apresentam escoamento axial que é útil para suspensão de sólidos

TURBINA RUSHTON: Estas turbinas de disco e pás são adequadas para agitação de fluidos

TURBINA RUSHTON: Estas turbinas de disco e pás são adequadas para agitação de fluidos poucos viscosos e alta velocidade. Se usam na dispersão de gases em líquidos, na dispersão de sólidos, na mistura de fluidos imiscíveis, e na transferência de calor. Distribuem a energia de maneira uniforme. O padrão de escoamento é misto. D = 1/3 T

IMPULSORES DE ANCORA E HÉLICE: Utilizados para mistura de fluidos muito consistentes. Viscosidades entre

IMPULSORES DE ANCORA E HÉLICE: Utilizados para mistura de fluidos muito consistentes. Viscosidades entre 5 e 50 Pa. s. Os mais comuns os são o tipo âncora e o helicoidal. O modelo de âncora fornece um escoamento misto e o modelo helicoidal um fluxo axial D≈T

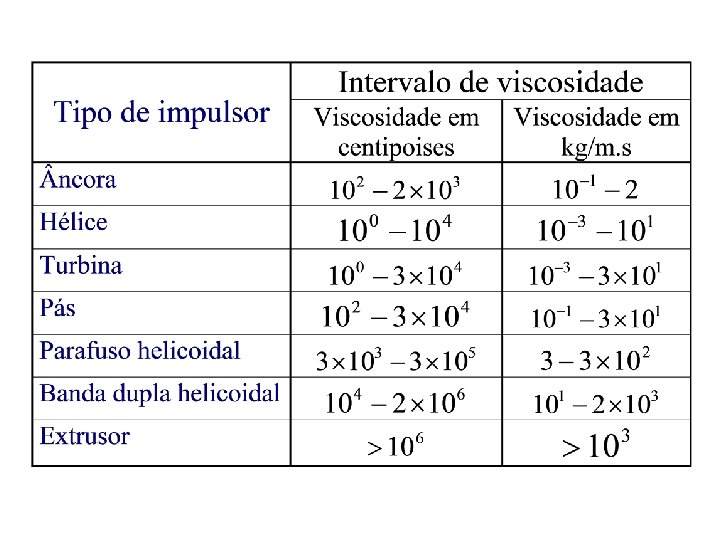

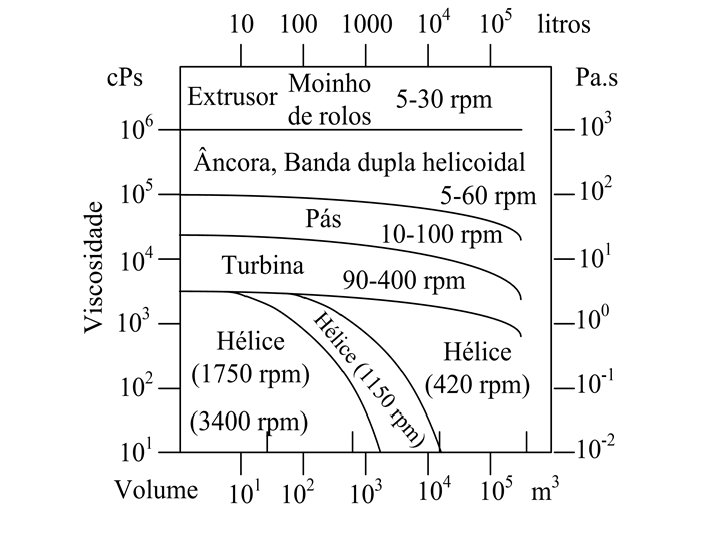

Escolha do tipo de agitador Ainda hoje o processo de escolha do agitador apropriado,

Escolha do tipo de agitador Ainda hoje o processo de escolha do agitador apropriado, é considerado uma “arte”.

Cálculo da potência de agitação Podemos imaginar um agitador de líquido como um sistema

Cálculo da potência de agitação Podemos imaginar um agitador de líquido como um sistema de escoamento horizontal e circular em que após um certo tempo o fluido retorna ao mesmo lugar de partida (1, 2). Aplicando a equação do balanço de energia mecânica (Bernoulli): 1 2 P 1= P 2 z 1 = z 2 v 1 = v 2

Cálculo da potência de agitação Após cancelar termos da equação de Bernoulli de Engenharia

Cálculo da potência de agitação Após cancelar termos da equação de Bernoulli de Engenharia temos: P 1= P 2 z 1 = z 2 v 1 = v 2 1 2 f = fator de atrito de Darcy Assumindo temporariamente que: E considerando que

Se: D = diâmetro do impulsor N = revoluções por segundo. v=wr Podemos assumir

Se: D = diâmetro do impulsor N = revoluções por segundo. v=wr Podemos assumir que: v ND Podemos definir: 2 A D NPo = Número de potência NPo = f (Re, impulsor, defletores, adimensionais geométricos) Impulsores padrão + semelhança geométrica

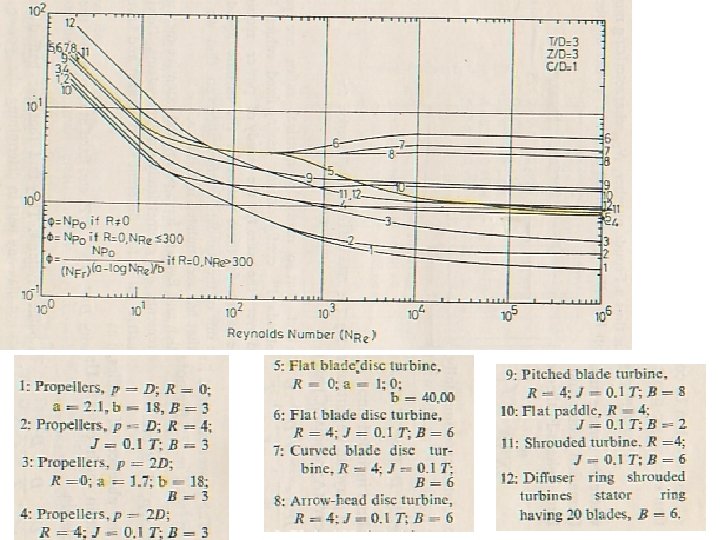

Figura 5. Número de potência versus Reynolds para diversos impulsores

Figura 5. Número de potência versus Reynolds para diversos impulsores

Na região laminar (Re 10): Npo = KL / Re Na região de turbulência:

Na região laminar (Re 10): Npo = KL / Re Na região de turbulência: Npo = KT. Declividade=70 Declividade=50 5 4 1, 2

No caso de agitadores para fluidos de alta viscosidade deve-se usar relações empíricas: Helicoid

No caso de agitadores para fluidos de alta viscosidade deve-se usar relações empíricas: Helicoid al: ncor a:

Helicoidal ncor a: Hi = distância entre agitador e fundo do tanque D =

Helicoidal ncor a: Hi = distância entre agitador e fundo do tanque D = diâmetro externo do impulsor p = “pitch” (distância entre linhas de fluxo) h = altura do agitador W = largura das pás nb = número de pás Equações válidas para regime laminar, que geralmente é o caso existente nas

Dimensões padrão: • Número de defletores = 4 • D = 1 , Hi

Dimensões padrão: • Número de defletores = 4 • D = 1 , Hi = 1, H = 1, wb = 1 T 3 D T T 10 Dimensões padrão: w = altura das pás do impulsor L = largura das pás do impulsor w = 0, 2 para turbinas L w = 0, 25 para pás L L w = 0, 2 - 0, 25 para hélices L W

Quando os tanques de agitação não possuem defletores existe o efeito do vórtice (cone).

Quando os tanques de agitação não possuem defletores existe o efeito do vórtice (cone). O gráfico de Npo versus Re que se emprega nesse caso é um gráfico mais geral que plota versus Re. Fr = número de Froude Fluxo Quando os tanques tem defletores: NPo

O número de Froude (Fr) quantifica a relação entre a energia cinética e a

O número de Froude (Fr) quantifica a relação entre a energia cinética e a energia potencial. A correção precisa ser feita quando Re 300 e é importante quando Fr 5. Variação dos parâmetros a e b: 1 a 2 valor médio a = 1. 5 18 b 40 valor médio b = 29

FLUIDOS NÃO NEWTONIANOS O padrão de escoamento dos fluidos não newtonianos é complexo, perto

FLUIDOS NÃO NEWTONIANOS O padrão de escoamento dos fluidos não newtonianos é complexo, perto das pás, o gradiente de velocidade é grande e a viscosidade aparente é baixa. A medida que o líquido se afasta das pás, a velocidade decresce e a viscosidade aparente aumenta. Na prática se assume que a agitação é homogênea e que há uma taxa de deformação média para o sistema e que ela é função de: A taxa de deformação será calculada como: β depende do tipo de impulsor

Tabela de valores de : Impulsor Valor de Turbina de disco de 6 pás

Tabela de valores de : Impulsor Valor de Turbina de disco de 6 pás 11, 5 Turbina de 6 pás – inclinação 45º Hélice 13 Helicoidal 33 ncora 33 10

Muitos alimentos mostram um comportamento de lei da potência: ou ainda Número de Reynolds

Muitos alimentos mostram um comportamento de lei da potência: ou ainda Número de Reynolds da lei de potencia: Usamos o gráfico de Rushton e Relp substitui o número de Reynolds de agitação de fluidos newtonianos.

Intensidade de agitação de um fluido Potencia Volume Para obter a relação (potência/volume)

Intensidade de agitação de um fluido Potencia Volume Para obter a relação (potência/volume)

Nível ou grau de agitação Watts m 3 HP m 3 Até 80 até

Nível ou grau de agitação Watts m 3 HP m 3 Até 80 até 0. 1 Débil 80 - 230 0. 1 - 0. 3 Suave 230 - 460 0. 3 - 0. 6 Média 460 - 750 0. 6 - 1. 0 Forte 750 - 1500 1– 2 Intensa 1500 - 2250 2– 3 Muito forte 2250 - 3000 3 -4 Muito intensa valor mais usual

Fatores de correção dos cálculos de agitadores: 1. Quando existe mais de um impulsor

Fatores de correção dos cálculos de agitadores: 1. Quando existe mais de um impulsor no Neste caso: eixo: Hl T, onde Hl é a distância entre os agitadores Hl Hl Procedimento : A potência útil por impulsor unitário se calcula da maneira usual para agitador de medidas padrão.

2. Quando o tanque e o impulsor tem medidas diferentes das medidas padrão. Quando

2. Quando o tanque e o impulsor tem medidas diferentes das medidas padrão. Quando as relações geométricas diferem um pouco das medidas padrão aplica-se um fator de correção (fc) desenvolvido pelos pesquisadores dessa operação unitária. Geralment e:

(3) Quando o sistema é gaseificado, usa-se o gráfico de Ohyama e Endoh (Aiba)

(3) Quando o sistema é gaseificado, usa-se o gráfico de Ohyama e Endoh (Aiba) ou o gráfico de Calderbank (Mc Cabe): Número de agitação: NQ = Q/ND 3 Q = Vazão (ft 3/s) N = velocidade rotacional (rps) D = Diâmetro do impulsor (ft) P =Potencia com gás Po= Potencia sem gás

Velocidades Padrão (RPM) Motores Padrão Disponíveis 30 HP k. W 37 1½ 1. 12

Velocidades Padrão (RPM) Motores Padrão Disponíveis 30 HP k. W 37 1½ 1. 12 75 56 45 2 1. 49 100 74. 6 56 3 2. 24 125 93. 3 68 5 3. 73 150 112 7½ 5. 6 200 149 10 7. 46 250 187 15 11. 2 300 224 20 14. 9 350 261 25 18. 7 400 298 30 22. 4 450 336 40 29. 8 500 373 50 37. 3 600 448 60 64. 8 84 100 125 155 190 230 420. . . 1150 1750 3400

Sites de industrias que vendem agitadores Bombas dosadoras e equipamentos para a indústria: http:

Sites de industrias que vendem agitadores Bombas dosadoras e equipamentos para a indústria: http: //www. grabe. com. br/ Bomax do Brasil: http: //www. bomax. com. br/ Megaflux - Agitadores Elétricos e Pneumáticos: http: //megaflux. net/site/ DOSAQ - Indústria e Comércio de Bombas: http: //www. dosaq. com. br/ Moinho Pirâmide - Produtos e Equipamentos Industriais: http: //www. moinhopiramide. com. br/

Demonstração do cálculo de um agitador Deseja-se agitar um líquido newtoniano de propriedades físicas

Demonstração do cálculo de um agitador Deseja-se agitar um líquido newtoniano de propriedades físicas conhecidas ( = 200 c. P, = 946 Kg/m 3), por meio de: um impulsor de turbina de 6 palhetas standard, em um tanque com medidas padrão e 4 defletores. O diâmetro de impulsor (D) é 0. 508 m A taxa de rotação (N) é 100 RPM. Qual será a potência do motor adequado?

Neste caso: Re modificado Tipo de impulsor N, D, μ, ρ são conhecidos. Impulsor

Neste caso: Re modificado Tipo de impulsor N, D, μ, ρ são conhecidos. Impulsor conhecido. Fluido newtoniano Gráfico Turbina 6 pás Tabelas de motores Resolução Motor

Gráfico de Número de Potencia NPo = Número potência 4, 7 de Turbina 6

Gráfico de Número de Potencia NPo = Número potência 4, 7 de Turbina 6 pás

Curva 2 Npo = 4. 7 HP k. W 1½ 1. 12 2 1.

Curva 2 Npo = 4. 7 HP k. W 1½ 1. 12 2 1. 49 3 2. 24 Velocidades Padrão (RPM) 5 3. 73 100 7½ 5. 6 . . . 10 7. 46 1150 15 11. 2 20 14. 9 Escolhemos o imediato superior ao valor calculado = 1 ½ HP 1750 3400

O agitador calculado vai atuar em cima de que volume? Qual será a potencia

O agitador calculado vai atuar em cima de que volume? Qual será a potencia útil por unidade de volume? Quando se procura os índices de intensidade de agitação em HP/m 3 se vê que tipo de agitação ocorrerá nesse tanque: 0. 3 0. 6 HP/m 3 Agitação média Watts m 3 HP m 3 80 - 230 0. 1 - 0. 3 Suave 230 - 460 0. 3 - 0. 6 Média 460 - 750 0. 6 - 1. 0 Forte 750 1500 1– 2 Intensa

Geralmente se procede da forma inversa: Nível de agitação desejado Volume Líquido Tabela de

Geralmente se procede da forma inversa: Nível de agitação desejado Volume Líquido Tabela de índices Wútil /V Dt Di Verificação de regime e NPo Tabelas de motores

AMPLIAÇÃO DE ESCALA

AMPLIAÇÃO DE ESCALA

AMPLIAÇÃO DE ESCALA (1) No desenvolvimento de processos, precisase passar da escala de laboratório

AMPLIAÇÃO DE ESCALA (1) No desenvolvimento de processos, precisase passar da escala de laboratório para a escala de planta piloto e desta para o tamanho industrial. As condições que tiveram sucesso na escala menor devem ser mantidas no tamanho maior, mantendo também a semelhança geométrica.

AMPLIAÇÃO DE ESCALA (2) O cálculo da potência consumida é uma parte do problema.

AMPLIAÇÃO DE ESCALA (2) O cálculo da potência consumida é uma parte do problema. Existe sempre um resultado esperado da agitação. O fator de ampliação de escala precisa ser determinado experimentalmente. Pode ser: 1. Semelhança geométrica (dos casos: regime laminar e turbulento); 2. Igual potencia por unidade de volume; 3. Igualdade na velocidade periférica; 4. Outros

Variáveis de Mistura Tanque 1 Tanque 2 Tanque 3 NRe 172 345 688 NFr

Variáveis de Mistura Tanque 1 Tanque 2 Tanque 3 NRe 172 345 688 NFr 3. 5 1. 75 0. 87 3700 7500 1500 305 305 13. 65 6. 86 3. 675 127 516 2200 0. 56 2. 23 9. 0 0. 3 0. 23 0. 11 NWe Velocidade do Eixo (m/min) W/V (k. W/m 3) W (Watts) ND 3 (m 3/min) Indicador da qualidade do processamento

Ampliação de escala Critérios: dependerão do objetivo do processo Semelhança geométrica entre o modelo

Ampliação de escala Critérios: dependerão do objetivo do processo Semelhança geométrica entre o modelo (1) e o protótipo (2). Esta condição deve cumprir-se em todos os casos.

Semelhança geométrica e dinâmica 1. 1 Regime laminar NPo= f(Re); Re < 300 Neste

Semelhança geométrica e dinâmica 1. 1 Regime laminar NPo= f(Re); Re < 300 Neste caso: Re 1= Re 2 NPo 2 e NPo 1=

Semelhança geométrica e dinâmica 1. 2 Regime turbulento NPo cte, independe de Re Como

Semelhança geométrica e dinâmica 1. 2 Regime turbulento NPo cte, independe de Re Como NPo 1 = NPo 2:

2. (Potencia / volume) = constante Usos: Extração líquido-líquido; transferência de massa ; dispersões

2. (Potencia / volume) = constante Usos: Extração líquido-líquido; transferência de massa ; dispersões gás-líquido; dissolução de sólido em líquidos; transferência de calor; mistura de líquidos, etc

Utilizando as relações de semelhança geométrica padrão: Considerando: e agrupando os termos: Finalmente combinando

Utilizando as relações de semelhança geométrica padrão: Considerando: e agrupando os termos: Finalmente combinando as equações

3. Igualdade na velocidade periférica do agitador Quando interessa manter a tensão de cisalhamento:

3. Igualdade na velocidade periférica do agitador Quando interessa manter a tensão de cisalhamento: no protótipo e no modelo de escala maior. vp = D 1 N 1 = D 2 N 2 Como NPo 1 = NPo 2: Este é um critério que D N = D N 1 1 2 2 assegura uma dispersão equivalente em ambos sistemas
