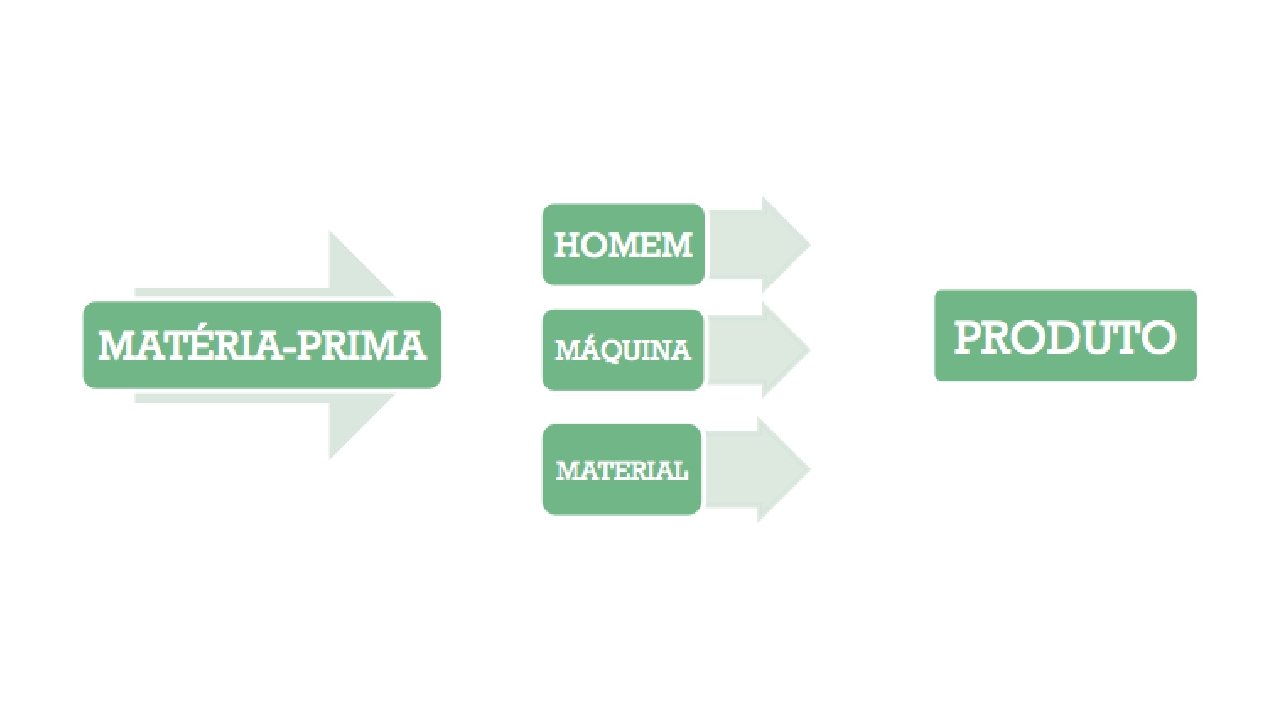

CONCEITO A movimentação de material é o processo do qual apresenta a mudança local de um determinado item, dentro de uma determinada circunstância.

CLASSIFICAÇÃO GRANEL: métodos e equipamentos de transportes usados desde a extração até o armazenamento. CARGA UNITÁRIA: cargas contidas em um único recipiente. EMBALAGEM: técnicas usadas no projeto, seleção e utilização de recipientes para transporte de produtos em processos e acabados.

CLASSIFICAÇÃO ARMAZENAGEM: recebimento, empilhamento ou colocação em prateleiras ou em suportes especiais. VIAS DE TRANSPORTE: estudo do carregamento, definição do modal de transporte, desembarque e transferência para vias de transporte os materiais. ANALISE DE DADOS: todos os aspectos analíticos da movimentação de materiais.

ABORDAGENS PRINCIPAIS ØREDUÇÃO DE CUSTOS Mão de obra: Substituição da braçal pelos meios mecânicos Materiais: Melhor acondicionamento e transporte mais racional Despesas gerais: Racionalização dos processos

ABORDAGENS PRINCIPAIS ØAUMENTO DA CAPACIDADE PRODUTIVA Aumento de Produção: intensificação no fornecimento Aumento da capacidade de armazenagem Melhor distribuição de armazenagem

ABORDAGENS PRINCIPAIS ØMELHORES CONDIÇÕES DE TRABALHO Melhor segurança Redução da fadiga Maior conforto para o pessoal

ABORDAGENS PRINCIPAIS ØMELHORES DISTRIBUIÇÕES Melhoria na circulação Localização estratégica de almoxarifados Melhorias nos serviços ao usuário Maior disponibilidade

LEIS DE MOVIMENTAÇÃO Obediência ao fluxo das operações Mínima distância Mínima manipulação Segurança e satisfação Padronização

LEIS DE MOVIMENTAÇÃO Flexibilidade Máxima utilização do equipamento Máxima utilização da gravidade Método alternativo Menor custo total

Equipamentos de Movimentação Analisar: Produto Edificação Método Custo Área necessária para o funcionamento Fonte de energia necessária Deslocamento Direção do movimento Operador

Transportadores

Guindastes, talhas, elevadores

Veículos industriais

Sistemas de transportadores contínuos

Descarregadores

Transportador de rosca Movimentação de materiais pulverizados ou granulados

Transportador magnético Uso em atividades com metal

Transportador Pneumático

Transportador vibratório

Transportador de rolete livre

Transportador aéreo de correntes

SISTEMA DE MANUSEIO PARA ÁREAS RESTRITAS • Usado quando se tem uma determinada área restrita, onde vão ser movimentadas cargas intermitentemente. • A ponte rolante é o equipamento mais utilizado entre todos. • Este sistema é comumente utilizado em Almoxarifados. • Exemplos: Pontes Rolantes, Pórticos e Stacker Crane

PONTES ROLANTES Constam de uma viga suspensa sobre um vão livre, que roda sobre trilhos. São empregadas no transporte e elevação de cargas em instalações industriais. São empregadas em fábricas ou depósitos que permitem o aproveitamento total da área útil. Vantagens/ Desvantagens

PÓRTICOS São vigas elevadas e autossustentáveis sobre trilhos. Possuem sistema de elevação semelhante ao das pontes rolantes. São utilizados no armazenamento em locais descobertos. Vantagens/Desvantagens

STACKER CRANE É o sistema de área restrita mais avançado e sofisticado Nesse sistema o espaço é aproveitado ao máximo Consiste numa torre apoiada sobre um trilho inferior e guiada por um trilho superior. Vantagem/Desvantagem

SISTEMAS DE MANUSEIO ENTRE PONTOS SEM LIMITES FIXOS Suas aplicações não se restringem a dois pontos predeterminados nem a áreas restritas. Pode operar em áreas sem delimitação Exemplos: Carrinhos, paleteiras e empilhadeiras.

CARRINHOS O mais simples dos equipamentos que formam o sistema sem limites fixos Princípio básico: uma plataforma com rodas e um timão direcional

PALETEIRA OU CARRO PALLET Carrinhos com braços metálicos em forma de garfo e um pistão hidráulico para a elevação da carga (pequena elevação). Podem ser motorizadas ou não.

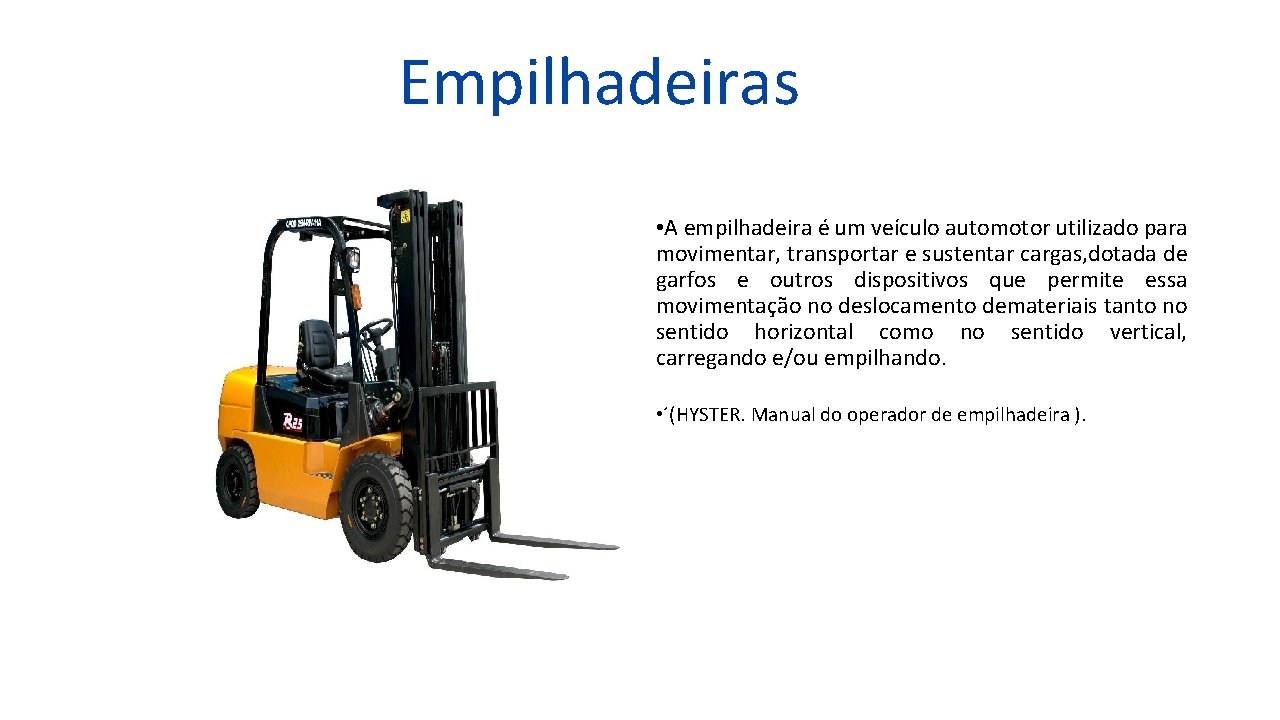

Empilhadeiras • A empilhadeira é um veículo automotor utilizado para movimentar, transportar e sustentar cargas, dotada de garfos e outros dispositivos que permite essa movimentação no deslocamento demateriais tanto no sentido horizontal como no sentido vertical, carregando e/ou empilhando. • ´(HYSTER. Manual do operador de empilhadeira ).

Tipos de Empilhadeiras v Empilhadeira frontal de contrapeso • Empilhadeiras de Almoxarifado v As rodas dianteiras funcionam como ponto de apoio e o contrapeso traseiro promove a neutralização dessa força que a carga faz • Os braços se projetam para a parte inferior do equipamento; Requerem pouco espaço nos corredores (1, 50 m ) e têm boa altura de empilhamento (12 m )

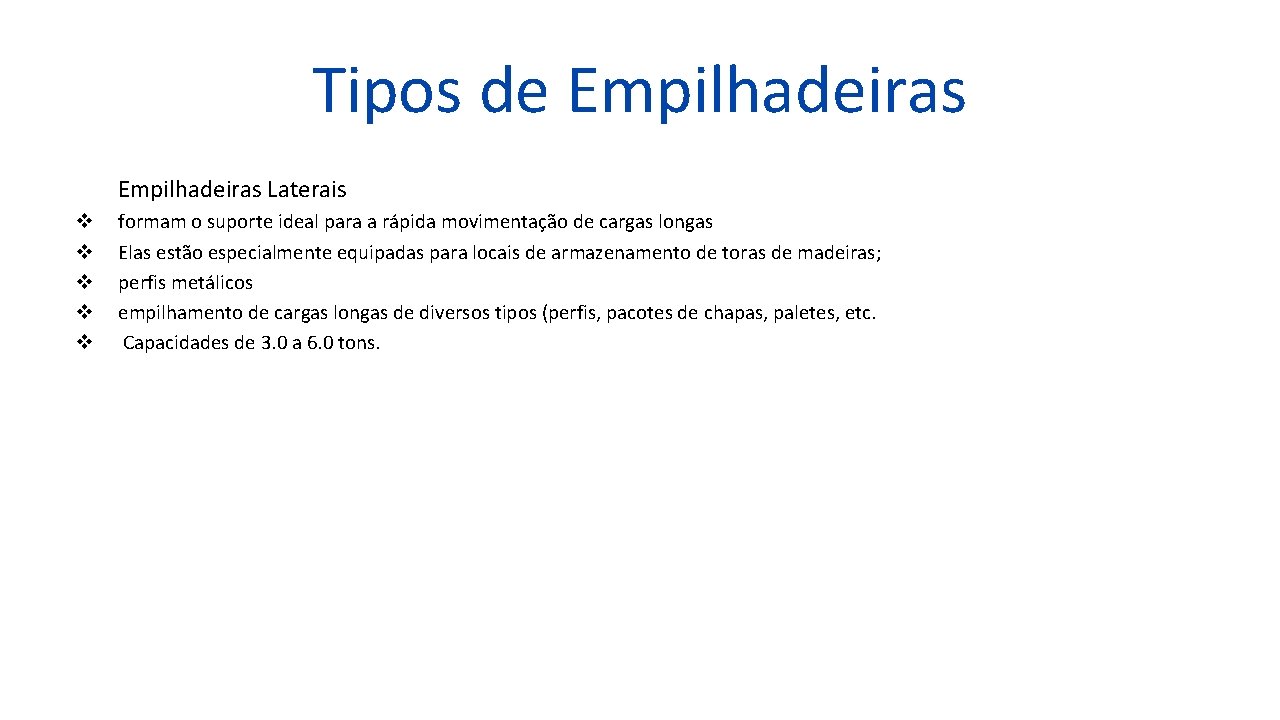

Tipos de Empilhadeiras Laterais v v v formam o suporte ideal para a rápida movimentação de cargas longas Elas estão especialmente equipadas para locais de armazenamento de toras de madeiras; perfis metálicos empilhamento de cargas longas de diversos tipos (perfis, pacotes de chapas, paletes, etc. Capacidades de 3. 0 a 6. 0 tons.

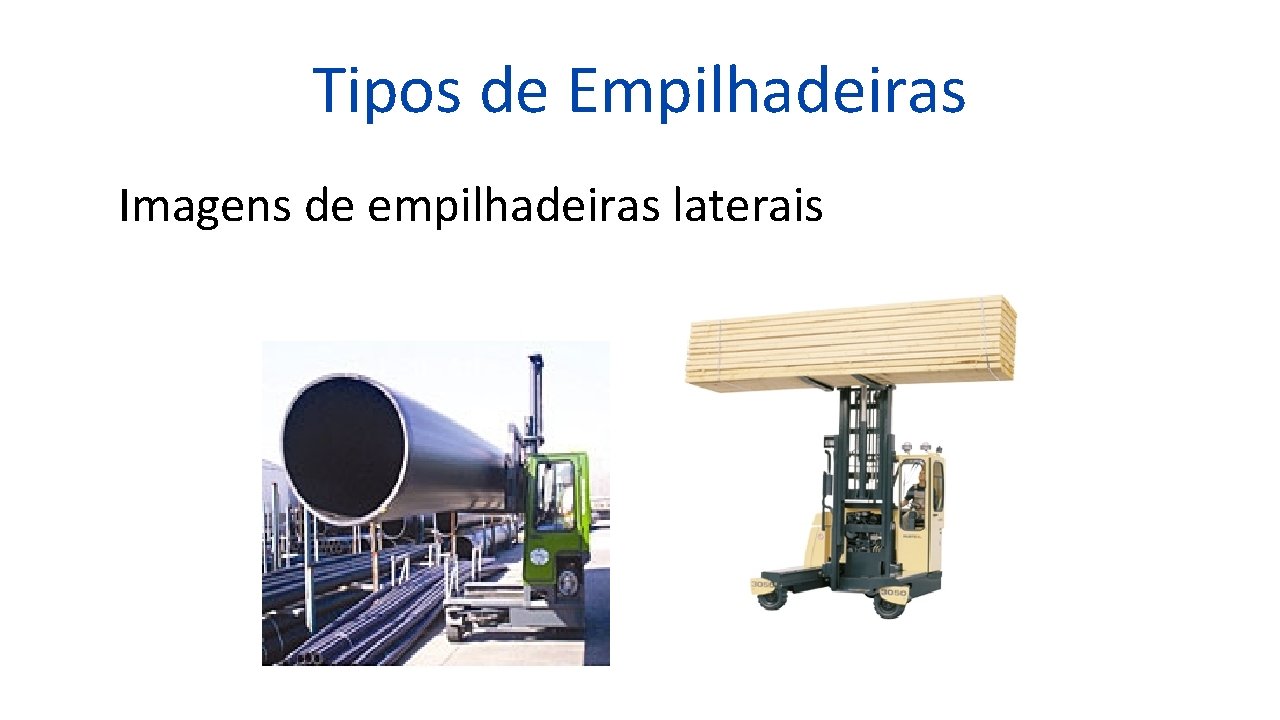

Tipos de Empilhadeiras Imagens de empilhadeiras laterais

OPERAÇÃO E SEGURANÇA NR 11 - Transporte, Movimentação, Armazenagem e Manuseio de materiais : NR 11 - Transporte, Movimentação, Armazenagem e Manuseio de materiais Os equipamentos utilizados na movimentação de materiais, serão calculados e construídos de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em segurança perfeitas condições de trabalho. Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.

OPERAÇÃO E SEGURANÇA Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança. Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa específico função. Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser gases tóxicos controlada para evitar concentrações, no ambiente de evitar concentrações trabalho, acima dos limites permissíveis acima dos limites

NORMAS DE SEGURANÇA DE EMPRESAS – USO DE EMPILHADEIRAS A) Abastecimento de gasolina e carga de bateria( só podem ser feitos em lugares específicos, desligar motor, não fumar durante o processo). Inspecionar (abastecimento, freios de pé e de estacionamento, pneus, direção, buzina e etc). Diminuir marcha ao se aproximar de pessoas Parar sempre que a carga demonstrar anormalidade

GUINDASTES São compostos de coluna e lança com guincho, acionado por dispositivo mecânico ou elétrico. Sua aplicação é indicada quando as cargas pesam mais de 5 toneladas Podem ser mecânicos ou hidráulicos (estes podem ser sobre pneus, sobre chassi, sobre esteiras ou fixos).

GUINDASTES

RODÍZIOS Podem ser descritos como um conjunto formado por uma pequena roda, encaixada em um garfo a fim de possibilitar por rolamento seu deslocamento. Os de maior capacidade são utilizados na fabricação de carrinhos de mão, andaimes, e portões pesados. Os menores destinam-se a equipamentos hospitalares como macas e cadeiras.

TRATORES Podem ser utilizados para fins industriais e execução de serviços de terraplanagem Considerando-se a tração, podem ser considerados de esteiras ou pneus.

Seleção de equipamentos • A escolha de um equipamento deve ser realizada tendo-se em vista que as operações são parte de um sistema e não atividades isoladas, sendo portanto, uma tarefa nada fácil. • A seleção deve ser pautada com base, entre outras, nas seguintes questões: v. Qual o uso do equipamento? v. Quais vantagens oferecidas pelo equipamento? v. Quais são as desvantagens ? v. Qual a relação custo versus benefício proporcionado?

Seleção de equipamentos Carretas v Usos: Transporte de cargas entre departamentos, transporte de grupo de motores da fábrica para linha de montagem v Vantagens: Baixo investimento, baixo custo operacional, flexibilidade • Desvantagens: Mão de obra adicional, necessidade de equipamentos extra de carga e de descarga

Seleção de equipamentos Carrinhos ( antigos e simples equipamentos de transporte, em média 50 a 100 kg) v Usos: movimentação de cargas a curtas distâncias, trabalhos de conservação e reparação v Vantagens: Baixo custo, versatilidade, silenciosos, baixo custo de manutenção v Desvantagens: Baixa capacidade de atuação e raio de atuação, baixa produtividade v Imagem carrinho plataforma rodante

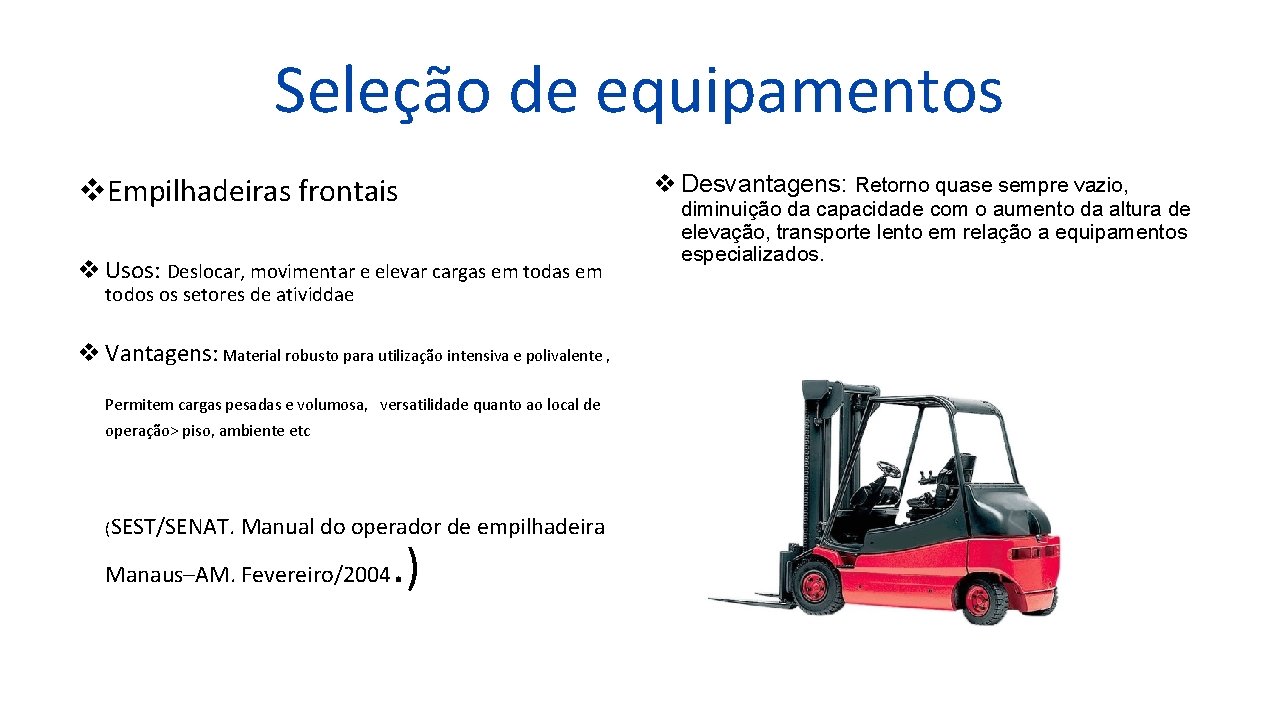

Seleção de equipamentos v. Empilhadeiras frontais v Usos: Deslocar, movimentar e elevar cargas em todos os setores de atividdae v Vantagens: Material robusto para utilização intensiva e polivalente , Permitem cargas pesadas e volumosa, versatilidade quanto ao local de operação> piso, ambiente etc (SEST/SENAT. Manual do operador de empilhadeira Manaus–AM. Fevereiro/2004 . ) v Desvantagens: Retorno quase sempre vazio, diminuição da capacidade com o aumento da altura de elevação, transporte lento em relação a equipamentos especializados.

Seleção de equipamentos Talhas- Indicadas para deslocar cargas pesadas, volumosas e desajeitadas, com freqüência variável v. Usos: Deslocamento vertical, deslocamento horizontal (com monovias), movimentação de cargas pesadas e desajeitadas v. Vantagens: Baixo custo inicial, facilidade de instalação v. Desvantagens: Desaconselhada para produção em série e exige mão de obra adicional

Seleção de equipamentos Transportador de Rodízios v. Usos: São usados para cargas unitárias médias e leves como embalagens e caixas. v. Vantagens: pode fazer curvas, ocupa pouco espaço, não requer operador especializado, estrutura leve e simples de sustentação v. Desvantagens: Capacidade limitada de carga e de produção, as cargas exigem orientação manual nas curvas
