3 D tlačiarne

3 D tlačiarne

Firmy a technológie • Z Corporation 3 D technologies • Objet Geometries Ltd. •

Firmy a technológie • Z Corporation 3 D technologies • Objet Geometries Ltd. • 3 D Systems • Rapid Prototyping Technology • Poly. Jet Matrix™ 3 D Printing Technology • Poly. Jet 3 D Printing Technology

Idea, návrh, 3 D model

Idea, návrh, 3 D model

Technológia Rapid Prototyping • Podľa princípu, ktorý je veľmi podobný obyčajným atramentovým tlačiarňam, sa

Technológia Rapid Prototyping • Podľa princípu, ktorý je veľmi podobný obyčajným atramentovým tlačiarňam, sa tieto zariadenia označujú ako „ 3 D tlačiarne“. • Tieto tlačiarne nepoužívajú atrament, ale lepidlo, ktoré je po vrstvách nanášané na prášok štandardnou hlavou HP. • „Rapid Prototyping“ je metóda spojovania prášku nanášaním spojovadla. • Táto technológia bola vyvinutá a uvedená na trh americkým výrobcom, firmou Z Corporation • Je to najrýchlejší spôsob výroby modelov. • v priebehu niekoľkých hodín (namiesto dní) vytvára fyzické modely výrobkov priamo z digitálnych dát. • umožňuje inžinierom produkovať široký rozsah modelov a vykonať rýchle a lacné testy funkčnosti jednotlivých častí

Princíp 3 D tlače – postup výroby modelu Zásobník prášku Tlačová hlava rozdeľuje lepidlo

Princíp 3 D tlače – postup výroby modelu Zásobník prášku Tlačová hlava rozdeľuje lepidlo Valec nanáša prášok Pracovný zásobník Pracovný priestor Vrstva prášku s naneseným lepidlom Tlačený výrobok • V prvej fáze presunie rotujúci valec tenkú vrstvu prášku do pracovného priestoru a tlačová hlava nanesie lepidlo vo vodorovnom reze vyrábaného modelu. • V druhej fáze sa posunie pracovná plocha o krok nižšie, čím sa vytvorí priestor pre ďalšiu vrstvu prášku. Tento postup sa opakuje až do zhotovenia (vytlačenia) celého prototypu.

Princíp 3 D tlače – postup výroby modelu Zásobník prášku Tlačová hlava rozdeľuje lepidlo

Princíp 3 D tlače – postup výroby modelu Zásobník prášku Tlačová hlava rozdeľuje lepidlo Valec nanáša prášok Pracovný priestor Vrstva prášku s naneseným lepidlom • Vertikálny krok (hrúbka vrstvy prášku) je softvérovo nastaviteľná pre každú tlačovú úlohu. • Výhodou tejto technológie je fakt, že vyrábaný diel je po celý čas a to zo všetkých strán dokonale podoprený okolitým (nezlepeným) práškom. Pracovný zásobník Tlačený výrobok • Tento prášok sa dá opakovane používať, čo sa v dôsledku prejavuje vo veľmi nízkych prevádzkových nákladoch

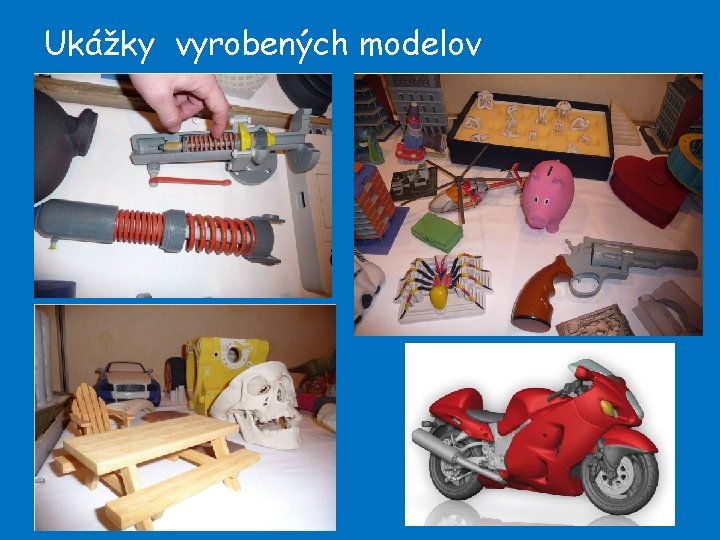

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Ukážky vyrobených modelov

Typy 3 D tlačiarní Firma Z Corporation vyrába tri modely 3 D tlačiarní :

Typy 3 D tlačiarní Firma Z Corporation vyrába tri modely 3 D tlačiarní : • Zprinter 310 PLUS - základná, jednofarebná varianta maximálne rozmery prototypov 203 x 254 x 203 mm, rozlíšenie 300 x 450 DPI vo vodorovnej rovine. • ZPrinter 450 - farebná tlačiareň produkuje skvelé farebné modely, pomocou čas šetriacej automatizácie. • Spectrum Z 510 - plnofarebný model horizontálne rozlíšenie 540 x 600 DPI maximálne rozmery prototypov 254 x 356 x 203 mm

ZPRINTER 310 PLUS Rozmery výrobku: 203 x 254 x 203 mm Hrúbka vrstvy: 0.

ZPRINTER 310 PLUS Rozmery výrobku: 203 x 254 x 203 mm Hrúbka vrstvy: 0. 089 -0. 203 mm Rozmery tlačiarne: 74 x 81 x 109 cm Hmotnosť: 113 kg Softvér: Špeciálny softvér firmy Z Corporation’s, ktorý pracuje s trojrozmernými modelmi vo formáte STL, VRML a PLY. Softvér ZPrint s funkciami 3 D náhľadu, textových popiskov a nastavení rôznych funkcií. Softvér pracuje na platformách Microsoft Windows* NT, 2000 Professional, XP Professional.

ZPRINTER 450 • Rozmery tlače: 203 x 254 x 204 mm, Hrúbka vrstvy: 0.

ZPRINTER 450 • Rozmery tlače: 203 x 254 x 204 mm, Hrúbka vrstvy: 0. 089 – 0. 102 mm, nastaviteľné užívateľom v čase tlačenia • Čas stavania: 2 - 4 vrstvy za minútu, Voľba materiálu: Vysoko výkonný kompozit • Rozlíšenie: 300 x 450 dpi • Počet tlačových hláv: Dve (jedna trojfarebná, jedna čistá) • Rozmery tlačiarne: 122 x 79 x 140 cm • Hmotnosť prístroja: 193 kg • Programové vybavenie: • Softvér Z Corporation akceptuje ako vstup modely vo formáte STL, VRML, PLY. • Z Print softvér umožňuje 3 D prezeranie , značenie textom, prispôsobovanie funkcionality.

ZPRINTER Z 510 • • • Rýchlosť tlače: 2 -4 vrstvy za minútu Rozsah

ZPRINTER Z 510 • • • Rýchlosť tlače: 2 -4 vrstvy za minútu Rozsah výrobku: 254 x 356 x 203 mm Hrúbka vrstvy: 0. 089 - 0. 203 mm Materiály: Vysoko výkonné kompozitá, priame odlievanie Rozlíšenie: 600 x 540 dpi Počet tlačových hláv: 4 Rozmery tlačiarne: 107 x 79 x 127 cm Hmotnosť: 204 kg Špeciálny softvér firmy Z Corporation’s, ktorý pracuje s trojrozmernými modelmi vo formáte STL, VRML a PLY. Softvér ZPrint s funkciami 3 D náhľadu, textových popiskov a nastavení rôznych funkcií. Softvér pracuje na platformách Microsoft Windows* NT, 2000 Professional, XP Professional.

Materiály • Vďaka rôznym druhom používaných práškov v kombinácii s rôznymi infiltrantmi sa dá

Materiály • Vďaka rôznym druhom používaných práškov v kombinácii s rôznymi infiltrantmi sa dá dosiahnuť široké spektrum vlastností vyrábaných modelov. • Prášky na báze sádry a kompozitu - umožňujú výrobu pevných a tvrdých modelov. • prášky na báze škrobu - elastické modely (simulácie gumových dielov) • prášok pre priame odlievanie hliníka alebo iných nízkotaviteľných zliatin. • Modely vytlačené pomocou týchto materiálov môžu byť ďalej pieskované, vŕtané, rezané, natierané farbou a lakované ako aj pokovované

Kompozitné materiály • zp 131 - je materiál na všeobecné použitie, ktorý vytvára tuhé

Kompozitné materiály • zp 131 - je materiál na všeobecné použitie, ktorý vytvára tuhé časti, dosahuje výborné rozlíšenie a farebnú presnosť. Je vhodný na testovanie funkčnosti návrhov. • zp 140 - je vysoko kvalitný kompozitný materiál, ktorý predstavuje najľahšiu, najbezpečnejšiu a najekologickejšiu možnosť pre postprocessing pri tvorbe monochromatických 3 D modelov rýchlo sfinalizovaných vodou. • • Monochromatické diely finalizované vodou nevyžadujú ďalšiu úpravu alebo zariadenie na dosiahnutie výslednej pevnosti. Proces je rýchly a bezpečný • • Jasná biela farba • • Nízke náklady na tvorbu modelov

Materiály na odlievanie kovov • ZCast 501 - určený na priame odlievanie kovov, •

Materiály na odlievanie kovov • ZCast 501 - určený na priame odlievanie kovov, • • umožňuje tvorbu dielov na odlievanie kovov lacnejšie než tradičnými metódami. Tlač foriem a jadier sa uskutočňuje priamo z digitálnych dát. Kov sa vlieva priamo do vytlačenej formy. Technológia umožňuje jednoducho vytvárať kovové prototypy dielov, ktoré sú v prípade klasických metód náročné na financie a čas. Materiál pre priame odlievanie môže byť použitý aj na tvorbu pieskových foriem pre neželezné kovy. Tento materiál je zmesou zlievarenského piesku, plastu a ďalších prímesí na dosiahnutie požadovanej pevnosti formy a kvalitného povrchu.

Kompatibilné formáty súborov 3 D tlačiarne Z Corporation sú kompatibilné s nasledujúcimi formátmi súborov:

Kompatibilné formáty súborov 3 D tlačiarne Z Corporation sú kompatibilné s nasledujúcimi formátmi súborov: • • STL • • VRML • • 3 DS • • ZPR™ • • PLY

Použiteľné programy Programy, ktoré dokážu exportovať svoje modely do požadovaných formátov: • Mimics™ •

Použiteľné programy Programy, ktoré dokážu exportovať svoje modely do požadovaných formátov: • Mimics™ • 3 ds MAX™ • Pro/ENGINEER™ • COSMOS™ • Alibre™ • Revit™ • Form-Z™ • Arc. GIS™ • Rhinoceros™ • I-deas™ • Archicad™ • RP-Ras. Mol™ • Inventor™ • Siemens PLM • Auto. CAD • Solid. Edge™ • Architecture™Auto. CAD • Iron. CAD™ • Lightwave™ ™ • Solid. Works • Magics RP™ • Bentley Triforma™ • Maya™ • Cad. Key™ • Mechanical Desktop™ • CATIA™

Technológia Poly. Jet 3 D Printing Firma Objet Geometries v r. 2000 ako prvá

Technológia Poly. Jet 3 D Printing Firma Objet Geometries v r. 2000 ako prvá vyvinula a patentovala fotopolymérový materiál • Technológia procesu spočíva vo vystrekovaní fotopolymérových materiálov v ultratenkých vrstvách ( 16 µm ) na základnú nosnú vrstvu • Každá polymérová vrstva je ošetrená ( upravená ) UV svetlom okamžite po nastreknutí, čím sa vytvárajú modely, ktoré môžu byť opracované a používané okamžite, bez nejakej čakacej doby

Technológia Poly. Jet 3 D Printing • Tvorba modelu je systémom vrstva na vrstvu

Technológia Poly. Jet 3 D Printing • Tvorba modelu je systémom vrstva na vrstvu až do vytvorenia celého modelu • Základná nosná vrstva ( gélu podobný materiál ) je potom jednoducho odstránená ručne prúdom vody. Celý proces ovláda intuitívny softvér Objet Studio

Technológia Poly. Jet Matrix™ 3 D Printing • Technológia Poly. Jet Matrix™ , nový

Technológia Poly. Jet Matrix™ 3 D Printing • Technológia Poly. Jet Matrix™ , nový smer v oblasti 3 D tlače • Je prvou patentovanou technológiou, umožňujúcou súčasné nastrekovanie rozdielnych typov modelových materiálov • Pracuje nastrekovaním dvoch rozdielnych Objet Full. Cure polymérových modelových materiálov v presne nastavených kombináciách. • Dvojtryskový proces môže kombinovať materiály rôznymi spôsobmi, ktoré umožňujú súčasné použitie dvoch rozdielnych tvrdých materiálov, dvoch flexibilných materiálov, v ľubovoľnej kombinácii s transparentnými materiálmi alebo nastrekovanie Každý materiál je naliaty do určitého rovnakých materiálov kvapalného systému, ktorý je pripojený ku Poly. Jet Matrix bloku, ktorý obsahuje 8 tlačiacich hláv. Každá dvojica perfektne synchronizovaných tlačiacich hláv je určená pre jeden materiál, vrátane podporného materiálu.

Technológia Poly. Jet Matrix™ 3 D Printing • • • Každá polymérová vrstva je

Technológia Poly. Jet Matrix™ 3 D Printing • • • Každá polymérová vrstva je ošetrená UV • svetlom, takže modely môžu byť okamžite použiteľné. Gélu podobný podporný materiál, špeciálne určený ako základná vrstva modelu s komplikovanou geometriou je jednoducho odstraniteľná prúdom vody. Každá tlačiaca hlava obsahuje 96 trysiek Nastavené kompozity modelového materiálu sú vystrekované z určených trysiek na základe polohy a typu modelu, čím je plne riadená štruktúra vystrekovaného materiálu a teda jeho mechanické vlastnosti. Táto technológia tak umožňuje vytvoriť ľubovoľný kompozitný materiál, nazývaný “Digital Material”, poskytujúci špecifické hodnoty pre pevnosť v ťahu, predĺženie – elasticita Materiály sú nanášané v ultratenkých vrstvách až po dokončenie celkového tvaru modelu.

Typová rada Connex 500 Technické údaje : • • • Rozmery nosiča : 500

Typová rada Connex 500 Technické údaje : • • • Rozmery nosiča : 500 x 400 x 200 mm Rozmery modelu : 490 x 390 x 200 mm Hrúbka vrsty ( v smere osi Z ) 16 -micron Tvarové rozlíšenie : • X-axis: 600 dpi : 42 µ • Y-axis: 600 dpi : 42 µ • Z-axis: 1600 dpi : 16 µ Módy tlače : • Digital Material (DM): 30 -micron • High Quality (HQ): 16 -micron • High Speed (HS): 30 -micron

Typová rada EDEN

Typová rada EDEN
