TSTC JoliotCurie RENNES X KERGOAT Cabine de sablage

TSTC Joliot-Curie RENNES X KERGOAT Cabine de sablage http: //www. arenablast. com Gamme DF et DV

MENU Sablage Microbillage

MENU AVANT… APRES. . .

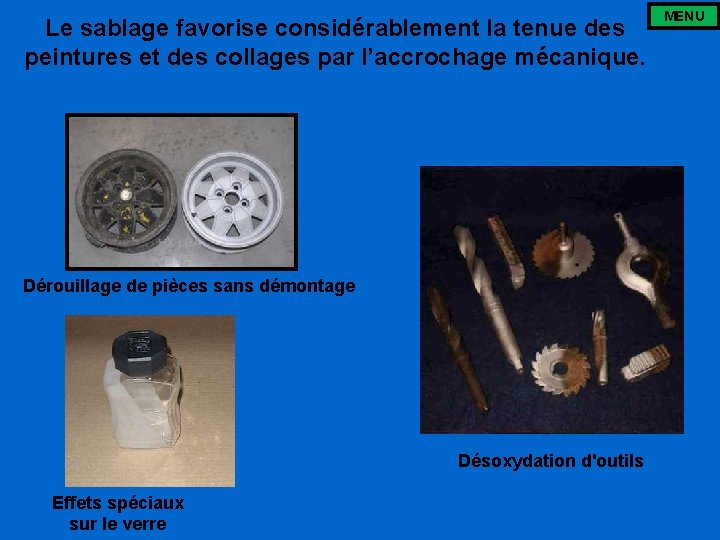

Le sablage favorise considérablement la tenue des peintures et des collages par l’accrochage mécanique. Dérouillage de pièces sans démontage Désoxydation d'outils Effets spéciaux sur le verre MENU

Vidéo ARENA N° 1 MENU + F 11 (plein écran) Vidéo ARENA N° 2

MENU Sableuse à pression sur chariot NS 10 Capacité 10 litres, flexible 5 mètres. Diamètre de buse au choix : 4, 5 ou 6 mm Casque ventilé AUTRES TYPES DE SABLEUSE

MENU Principe de fonctionnement d'une cabine de sablage en jet libre :

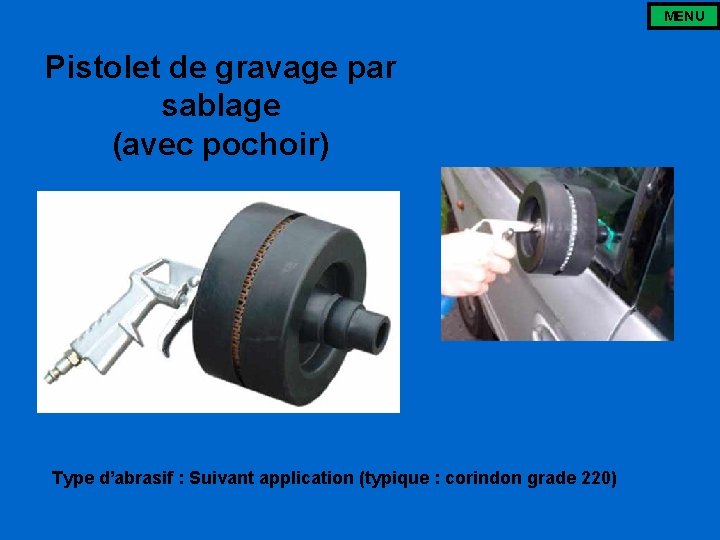

MENU Pistolet de gravage par sablage (avec pochoir) Type d’abrasif : Suivant application (typique : corindon grade 220)

MENU Porte latérale ou frontale RETOUR A LA CABINE DE SABLAGE

MENU Système de projection par dépression standard (effet Venturi)

Module de Ventilation et Nettoyage de l’abrasif type "V" Système réglable suivant la granulométrie (assure une qualité constante de l’abrasif) MENU Retour tiroir tamis

MENU Récupération automatique de la poussière en sac plastique prêts à jeter

MENU Compresseur mobile Pression d’utilisation ici : de 4 à 6 bars

MENU Le client possède peut-être déjà un RESEAU PNEUMATIQUE Récupérateur de chaleur

MENU PUISSANCE = DEBIT = RAPIDITE DE TRAVAIL De Ø 5 mm à Ø 6 mm = 2 fois plus rapide De Ø 6 mm à Ø 8 mm = 2 fois plus rapide

MENU Q 1) Après avoir pris connaissance de la plaquette commerciale de la cabine de sablage DV 70, donner les significations des mots suivants : Granulométrie (de l’abrasif) Décanter (filtre décanteur) : Corindon : Grenaillage (grenaille métallique): Perte de charge :

MENU Grenaillage : Technique de nettoyage ou d'écrouissage d'une surface métallique consistant en une projection de grenaille (petites billes) à grande vitesse sur cette surface. Matage : Le matage est une déformation plastique localisée de la matière sous l'effet d'un choc ou d'une pression élevée. Ecrouissage : Augmente la dureté - Travailler une surface métallique en dessous de sa température de recuit et supérieur à sa limite élastique

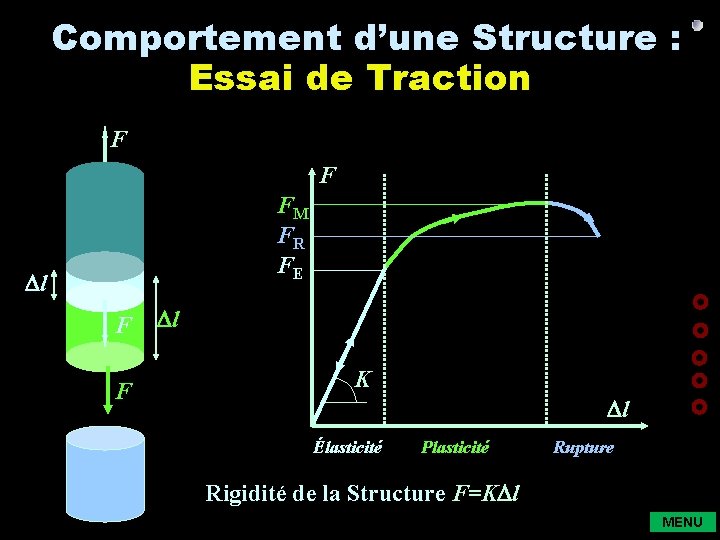

Comportement d’une Structure : Essai de Traction F F Dl F FM FR FE Dl K Dl Élasticité Plasticité Rupture Rigidité de la Structure F=KDl MENU

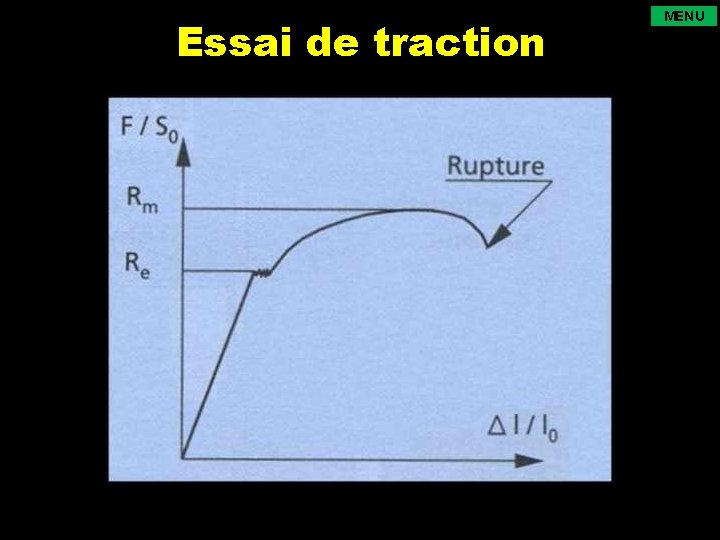

Essai de traction MENU

MENU Traitements thermiques Trempe (eau, huile ou air comprimé) Températures En degré Revenu Recuit (annulation de la trempe) Temps

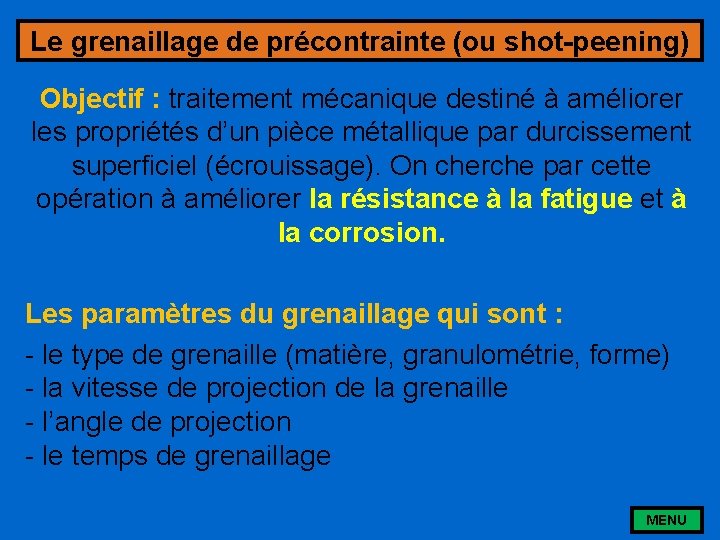

Le grenaillage de précontrainte (ou shot-peening) Objectif : traitement mécanique destiné à améliorer les propriétés d’un pièce métallique par durcissement superficiel (écrouissage). On cherche par cette opération à améliorer la résistance à la fatigue et à la corrosion. Les paramètres du grenaillage qui sont : - le type de grenaille (matière, granulométrie, forme) - la vitesse de projection de la grenaille - l’angle de projection - le temps de grenaillage MENU

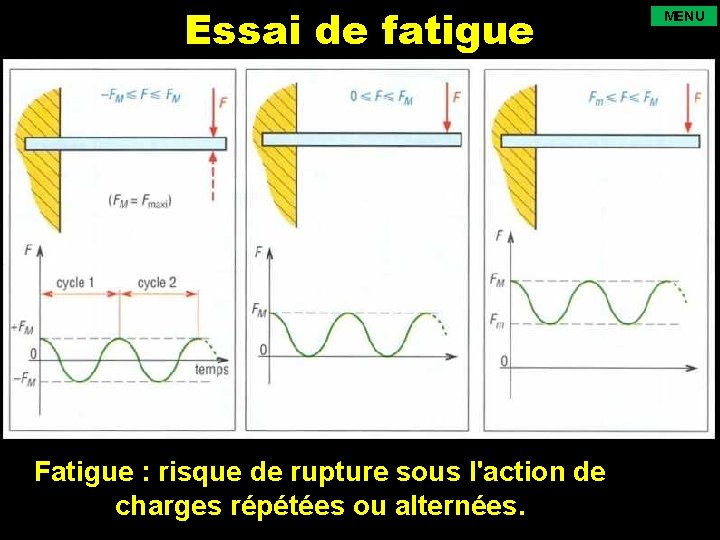

Essai de fatigue Fatigue : risque de rupture sous l'action de charges répétées ou alternées. MENU

Essai de fatigue courbe de Wholer 0 MENU

MENU LE GRENAILLAGE ROSLER Vidéo Grenaillage Convoyeur ROSLER Vidéo Grenaillage Robot + F 11 (plein écran)

Autre traitement de surface : Le Thermo laquage 3 phases principales : Le pré traitement par immersion, passant par des Traitement de surface phases de dégraissage, décapage et de rinçage esthétique visant a offrir une protection accrue contre la Le poudrage appliqué sur des profilés par un effet électrostatique corrosion La polymérisation : Les poudres se polymérisent et adhèrent au métal pour former une couche brillante et imperméable = la laque Vidéo Hydro aluminium MENU

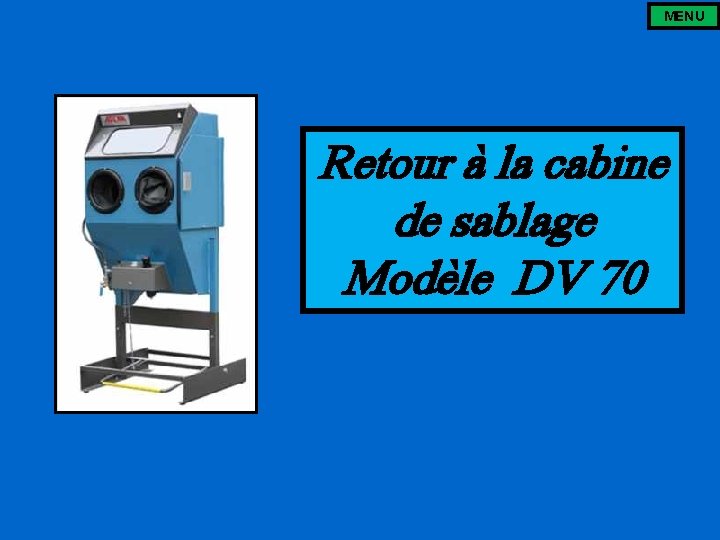

MENU Retour à la cabine de sablage Modèle DV 70

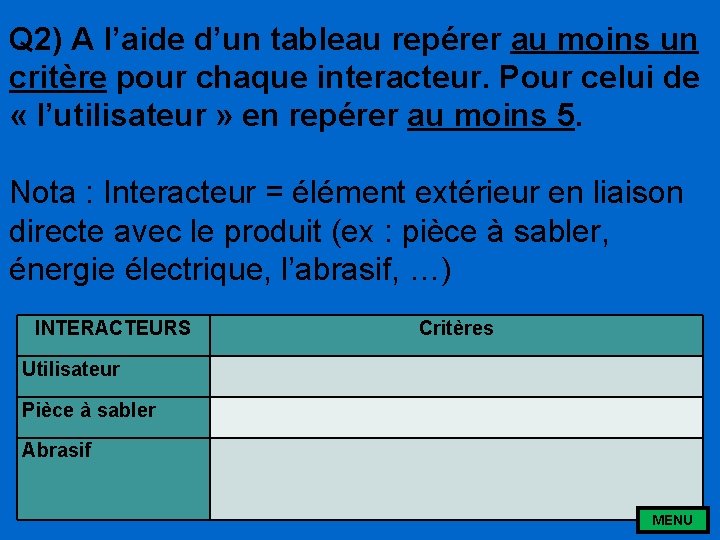

Q 2) A l’aide d’un tableau repérer au moins un critère pour chaque interacteur. Pour celui de « l’utilisateur » en repérer au moins 5. Nota : Interacteur = élément extérieur en liaison directe avec le produit (ex : pièce à sabler, énergie électrique, l’abrasif, …) INTERACTEURS Critères Utilisateur Pièce à sabler Abrasif MENU

MENU

Q 3) Argumentaire « sécurité » • • MENU Utilisateur en dehors de la cabine Manches avec gants latex de grande résistance à l’abrasion Sécurité de porte Protection électrique par disjoncteur thermique • un chariot de chargement extérieur ou un tiroir de chargement (en option) • Réglage en hauteur de la machine (pieds télescopiques) pour une meilleur ergonomie et limiter les TMS (Troubles musculo squelettiques)

MENU COMPLEMENT D’INFORMATIONS TECHNIQUES POUR LA VENTE

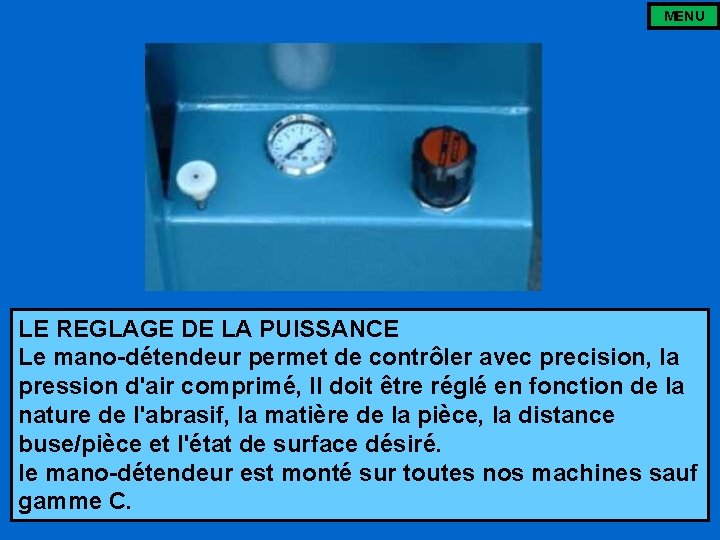

MENU LE REGLAGE DE LA PUISSANCE Le mano-détendeur permet de contrôler avec precision, la pression d'air comprimé, Il doit être réglé en fonction de la nature de l'abrasif, la matière de la pièce, la distance buse/pièce et l'état de surface désiré. le mano-détendeur est monté sur toutes nos machines sauf gamme C.

MENU LA FENETRE ECLAIRANTE La partie supérieure de la vitre protège l'éclairage fluo. Le système de remplacement rapide de la vitre assure une bonne visibilité et une puissance d'éclairage constante.

MENU LE CHASSIS DE LA CABINE Il permet de déplacer la machine au transpalette et de régler la hauteur de la cabine à la taille de l'opérateur en ajustant la longueur des pieds (sur cabines 100 et 150).

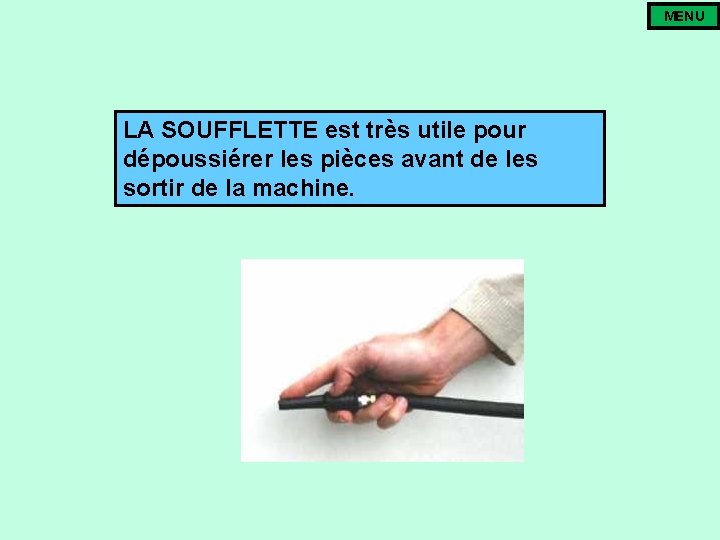

MENU LA SOUFFLETTE est très utile pour dépoussiérer les pièces avant de les sortir de la machine.

MENU LA GOUTTIERE de RECUPERATION, amovible, elle est située sous la porte, elle retient l'abrasif et évite ainsi à celui-ci de se répandre sur le sol,

MENU LE TIROIR TAMIS permet de recueillir les gros déchets, en évitant ainsi l'obturation du circuit d'alimentation en abrasif du pistolet.

MENU LES OPTIONS (vente additionnelle)

LES OPTIONS LE PLATEAU TOURNANT MENU

LES OPTIONS LE TIROIR DE CHARGEMENT MENU

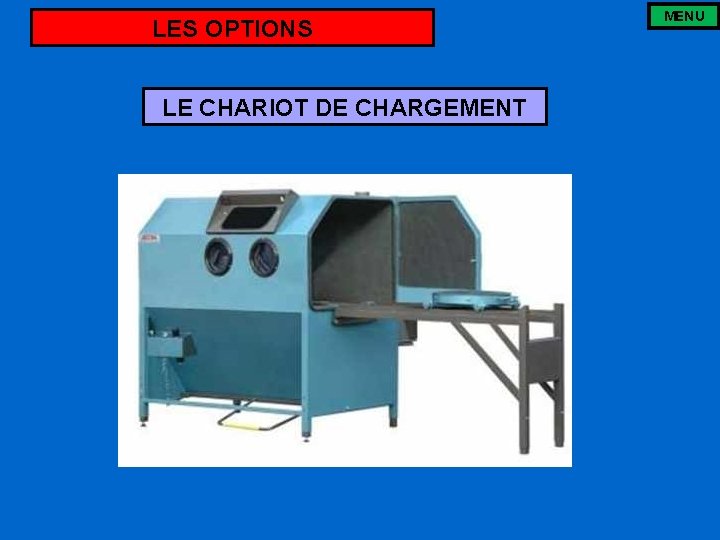

LES OPTIONS LE CHARIOT DE CHARGEMENT MENU

LES OPTIONS PANIER TOURNANT ELECTRIQUE MENU

LES OPTIONS LE COMPTEUR HORAIRE MENU

MENU Q 4) Proposition d’une solution technique ? Intensif : DV Dimensions (600 mm de coté) : DV 100 ou DV 100 D Rapidité maxi : Ø intérieur buse : 8 mm et donc compresseur à palettes de 5 k. W (7 CV) -Triphasé disponible. Voir si besoin d’options (ex : plateau tournant -pièces lourdes-)

MENU Q 4) Proposition d’une solution technique Devis possible (fonction des options voulues par le client) Cabine DV 100. . . 9500 € Plateau tournant. . . 190 € Tiroir de chargement . . 540 € Lot de 6 vitres. . . 100 € Compresseur HV 05. . 610 € Frais de transport Total : . . . . 50 € . . 10990 €

En tant que distributeur de la marque COMPAIR, un des leaders mondiaux de l’air comprimé, ARENA est à même de proposer le compresseur le mieux adapté à vos applications de sablage, La gamme COMPAIR comporte différentes technologies de compresseurs. Voir le fichier PDF : Descriptif des compresseurs Choix du compresseur : Déterminer le débit minimum nécessaire, fonction du diamètre de la buse (Tableau ci-dessous valable pour toute les gammes DV & DF)

FIN

MENU LE SABLAGE NETTOYAGE POUSSIERE COMPRESSEUR MOBILE GRENAILLAGE QUESTION 1) VOCABULAIRE QUESTION 2) CRITERE QUESTION 3) ARGUMENTAIRE SECURITE COMPLEMENT D’INFORMATIONS TECHNIQUES POUR LA VENTE LES OPTIONS QUESTION 4) CHOIX TECHNIQUE

• Voir site internet : http: //www. abblast. com
