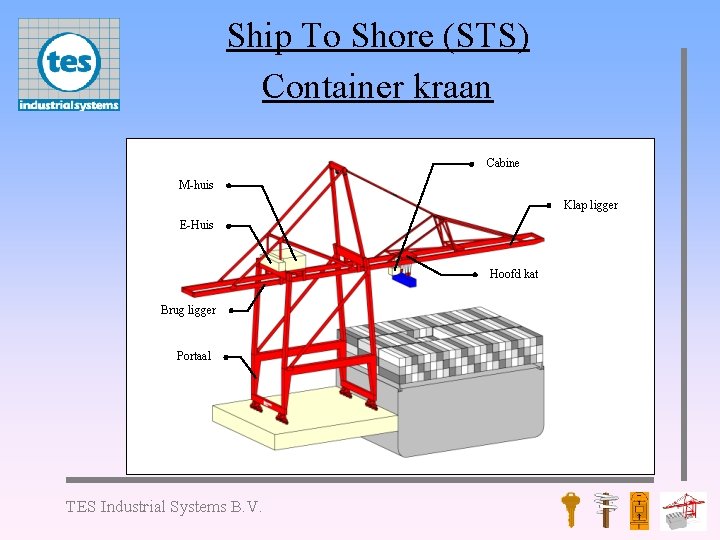

Ship To Shore STS Container kraan Cabine Mhuis

Ship To Shore (STS) Container kraan Cabine M-huis Klap ligger E-Huis Hoofd kat Brug ligger Portaal TES Industrial Systems B. V.

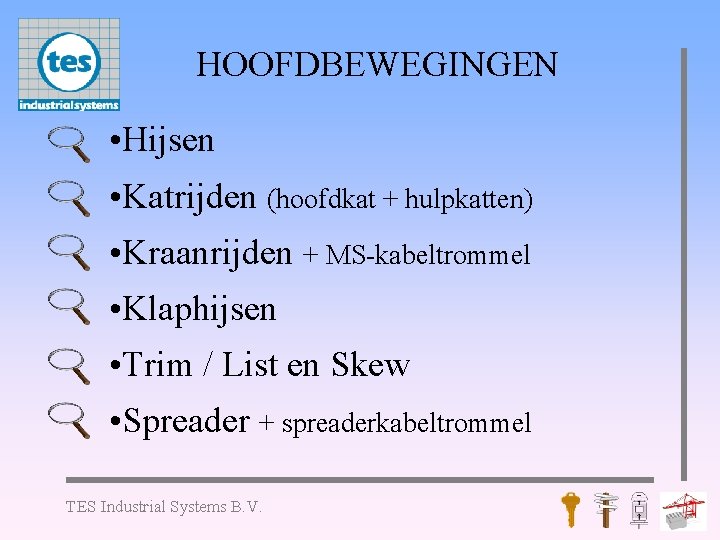

HOOFDBEWEGINGEN • Hijsen • Katrijden (hoofdkat + hulpkatten) • Kraanrijden + MS-kabeltrommel • Klaphijsen • Trim / List en Skew • Spreader + spreaderkabeltrommel TES Industrial Systems B. V.

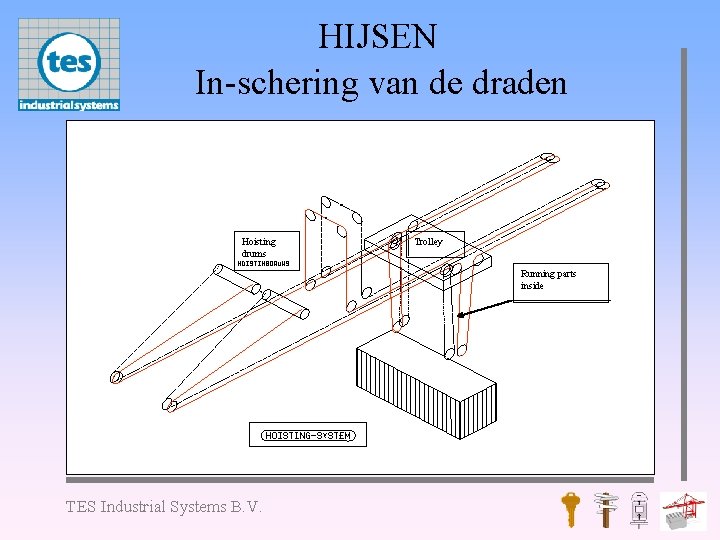

HIJSEN In-schering van de draden Hoisting drums Trolley Running parts inside TES Industrial Systems B. V.

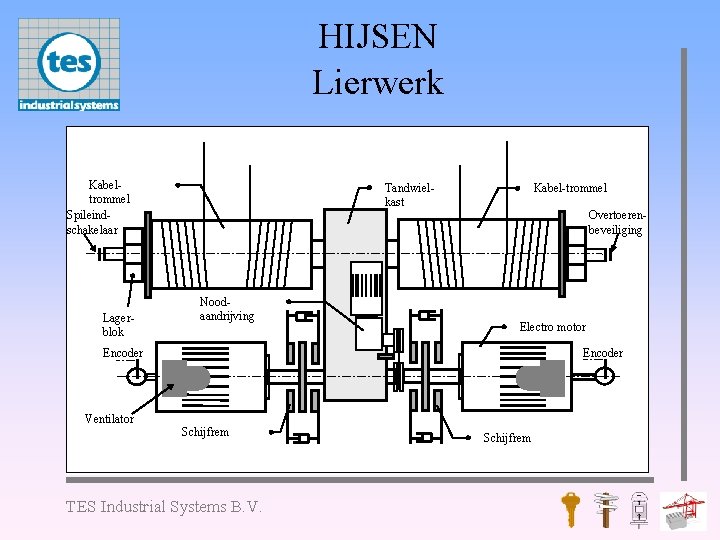

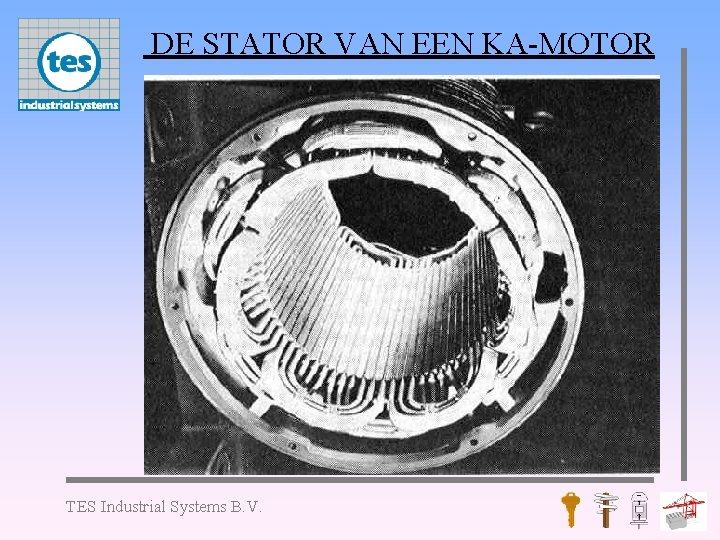

HIJSEN Lierwerk Kabeltrommel Spileindschakelaar Lagerblok Tandwielkast Noodaandrijving Kabel-trommel Overtoerenbeveiliging Electro motor Encoder Ventilator Encoder Schijfrem TES Industrial Systems B. V. Schijfrem

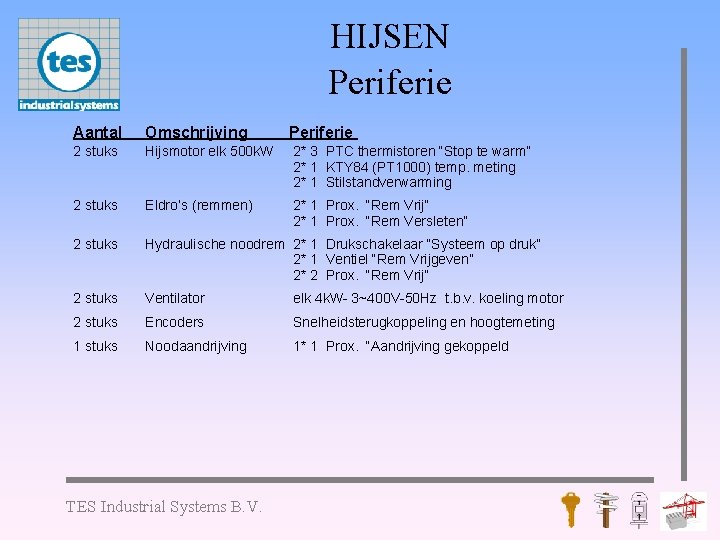

HIJSEN Periferie Aantal Omschrijving Periferie 2 stuks Hijsmotor elk 500 k. W 2* 3 PTC thermistoren “Stop te warm” 2* 1 KTY 84 (PT 1000) temp. meting 2* 1 Stilstandverwarming 2 stuks Eldro’s (remmen) 2* 1 Prox. “Rem Vrij” 2* 1 Prox. “Rem Versleten” 2 stuks Hydraulische noodrem 2* 1 Drukschakelaar “Systeem op druk” 2* 1 Ventiel “Rem Vrijgeven” 2* 2 Prox. “Rem Vrij” 2 stuks Ventilator elk 4 k. W- 3~400 V-50 Hz t. b. v. koeling motor 2 stuks Encoders Snelheidsterugkoppeling en hoogtemeting 1 stuks Noodaandrijving 1* 1 Prox. “Aandrijving gekoppeld TES Industrial Systems B. V.

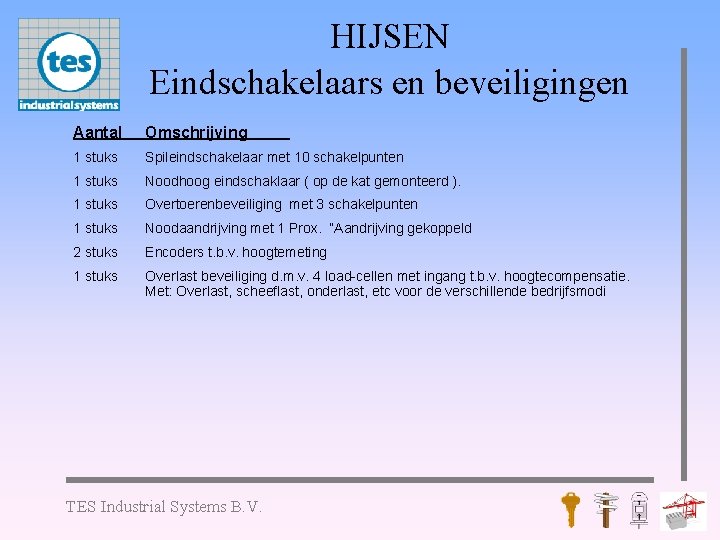

HIJSEN Eindschakelaars en beveiligingen Aantal Omschrijving 1 stuks Spileindschakelaar met 10 schakelpunten 1 stuks Noodhoog eindschaklaar ( op de kat gemonteerd ). 1 stuks Overtoerenbeveiliging met 3 schakelpunten 1 stuks Noodaandrijving met 1 Prox. “Aandrijving gekoppeld 2 stuks Encoders t. b. v. hoogtemeting 1 stuks Overlast beveiliging d. m. v. 4 load-cellen met ingang t. b. v. hoogtecompensatie. Met: Overlast, scheeflast, onderlast, etc voor de verschillende bedrijfsmodi TES Industrial Systems B. V.

KATRIJDEN In-schering van de draden TES Industrial Systems B. V.

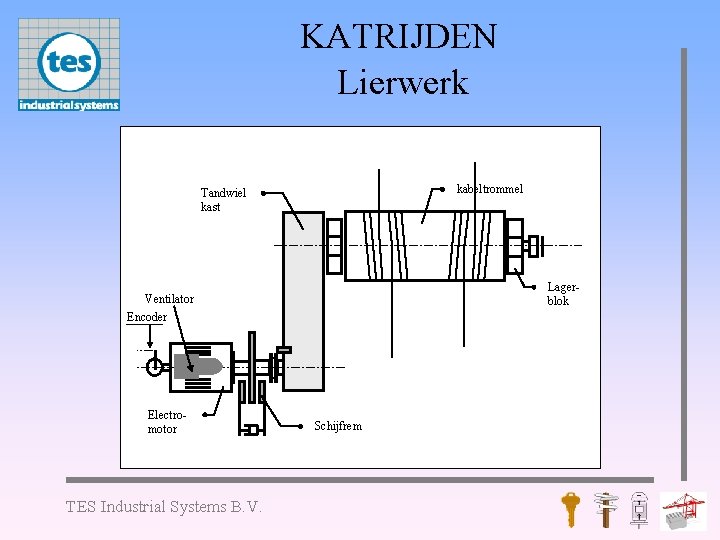

KATRIJDEN Lierwerk kabeltrommel Tandwiel kast Lagerblok Ventilator Encoder Electromotor TES Industrial Systems B. V. Schijfrem

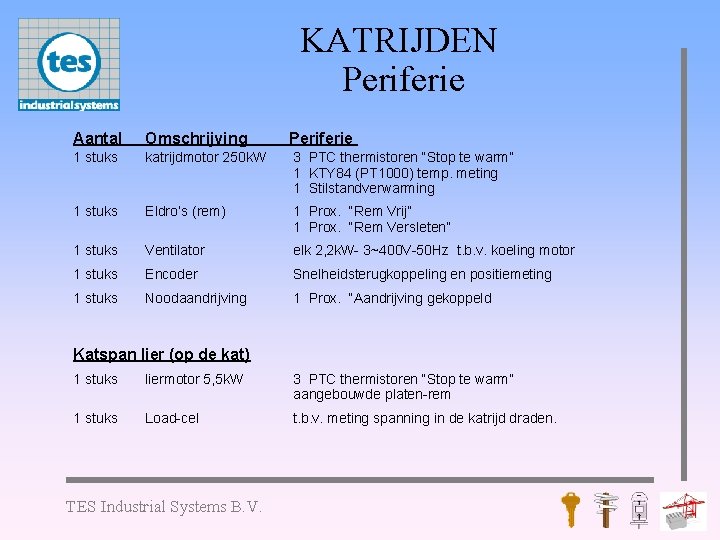

KATRIJDEN Periferie Aantal Omschrijving Periferie 1 stuks katrijdmotor 250 k. W 3 PTC thermistoren “Stop te warm” 1 KTY 84 (PT 1000) temp. meting 1 Stilstandverwarming 1 stuks Eldro’s (rem) 1 Prox. “Rem Vrij” 1 Prox. “Rem Versleten” 1 stuks Ventilator elk 2, 2 k. W- 3~400 V-50 Hz t. b. v. koeling motor 1 stuks Encoder Snelheidsterugkoppeling en positiemeting 1 stuks Noodaandrijving 1 Prox. “Aandrijving gekoppeld Katspan lier (op de kat) 1 stuks liermotor 5, 5 k. W 3 PTC thermistoren “Stop te warm” aangebouwde platen-rem 1 stuks Load-cel t. b. v. meting spanning in de katrijd draden. TES Industrial Systems B. V.

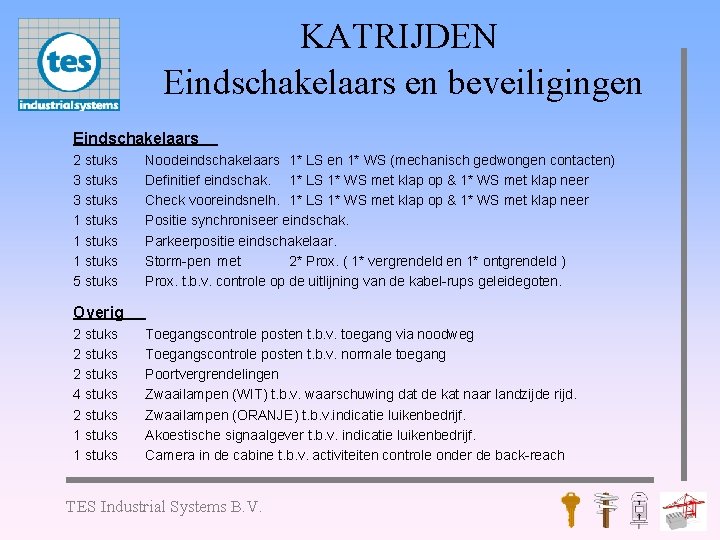

KATRIJDEN Eindschakelaars en beveiligingen Eindschakelaars 2 stuks 3 stuks 1 stuks 5 stuks Noodeindschakelaars 1* LS en 1* WS (mechanisch gedwongen contacten) Definitief eindschak. 1* LS 1* WS met klap op & 1* WS met klap neer Check vooreindsnelh. 1* LS 1* WS met klap op & 1* WS met klap neer Positie synchroniseer eindschak. Parkeerpositie eindschakelaar. Storm-pen met 2* Prox. ( 1* vergrendeld en 1* ontgrendeld ) Prox. t. b. v. controle op de uitlijning van de kabel-rups geleidegoten. Overig 2 stuks 4 stuks 2 stuks 1 stuks Toegangscontrole posten t. b. v. toegang via noodweg Toegangscontrole posten t. b. v. normale toegang Poortvergrendelingen Zwaailampen (WIT) t. b. v. waarschuwing dat de kat naar landzijde rijd. Zwaailampen (ORANJE) t. b. v. indicatie luikenbedrijf. Akoestische signaalgever t. b. v. indicatie luikenbedrijf. Camera in de cabine t. b. v. activiteiten controle onder de back-reach TES Industrial Systems B. V.

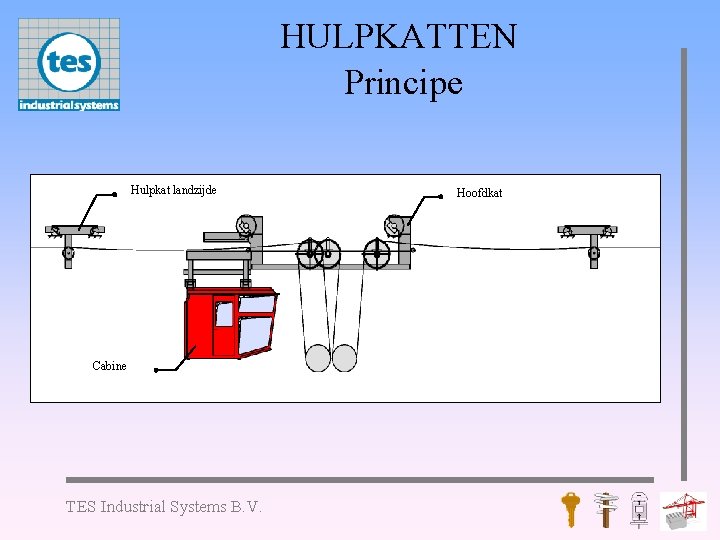

HULPKATTEN Principe Hulpkat landzijde Cabine TES Industrial Systems B. V. Hoofdkat

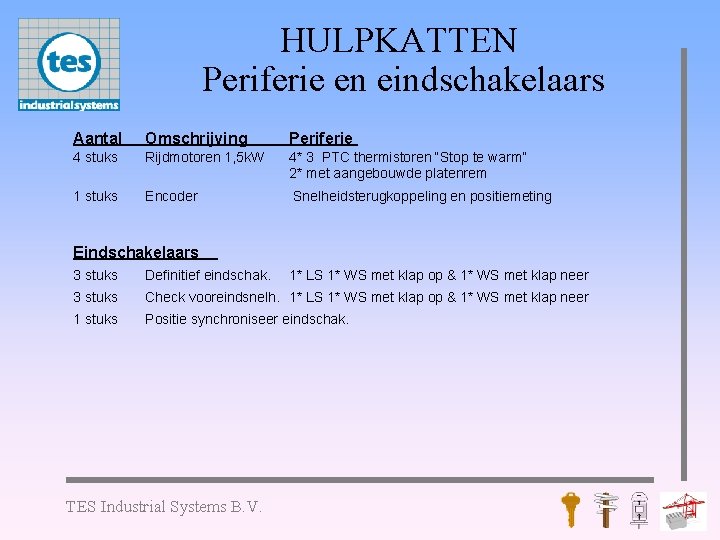

HULPKATTEN Periferie en eindschakelaars Aantal Omschrijving Periferie 4 stuks Rijdmotoren 1, 5 k. W 4* 3 PTC thermistoren “Stop te warm” 2* met aangebouwde platenrem 1 stuks Encoder Snelheidsterugkoppeling en positiemeting Eindschakelaars 3 stuks Definitief eindschak. 3 stuks Check vooreindsnelh. 1* LS 1* WS met klap op & 1* WS met klap neer 1 stuks Positie synchroniseer eindschak. TES Industrial Systems B. V. 1* LS 1* WS met klap op & 1* WS met klap neer

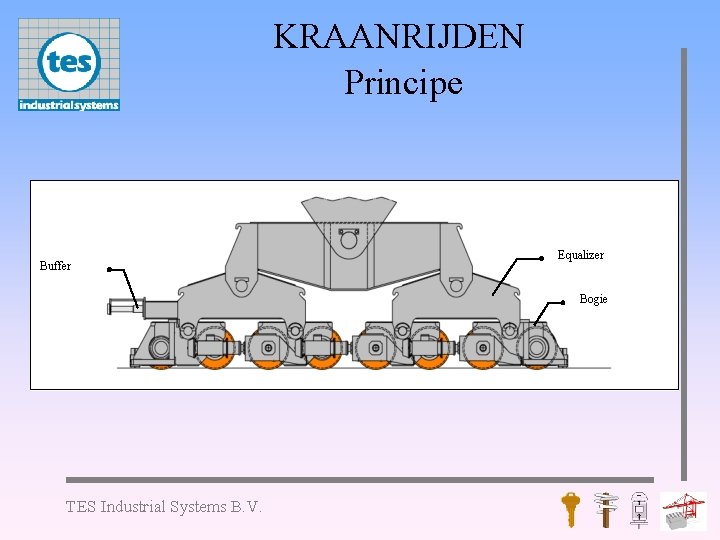

KRAANRIJDEN Principe Buffer Equalizer Bogie TES Industrial Systems B. V.

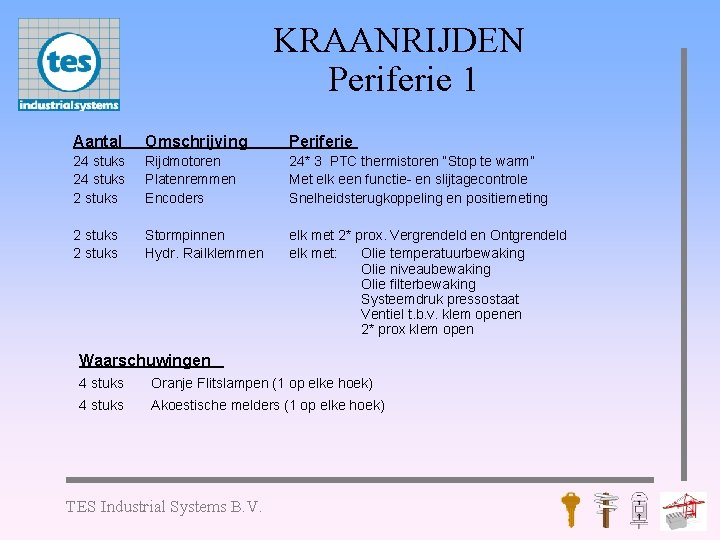

KRAANRIJDEN Periferie 1 Aantal Omschrijving Periferie 24 stuks 2 stuks Rijdmotoren Platenremmen Encoders 24* 3 PTC thermistoren “Stop te warm” Met elk een functie- en slijtagecontrole Snelheidsterugkoppeling en positiemeting 2 stuks Stormpinnen Hydr. Railklemmen elk met 2* prox. Vergrendeld en Ontgrendeld elk met: Olie temperatuurbewaking Olie niveaubewaking Olie filterbewaking Systeemdruk pressostaat Ventiel t. b. v. klem openen 2* prox klem open Waarschuwingen 4 stuks Oranje Flitslampen (1 op elke hoek) 4 stuks Akoestische melders (1 op elke hoek) TES Industrial Systems B. V.

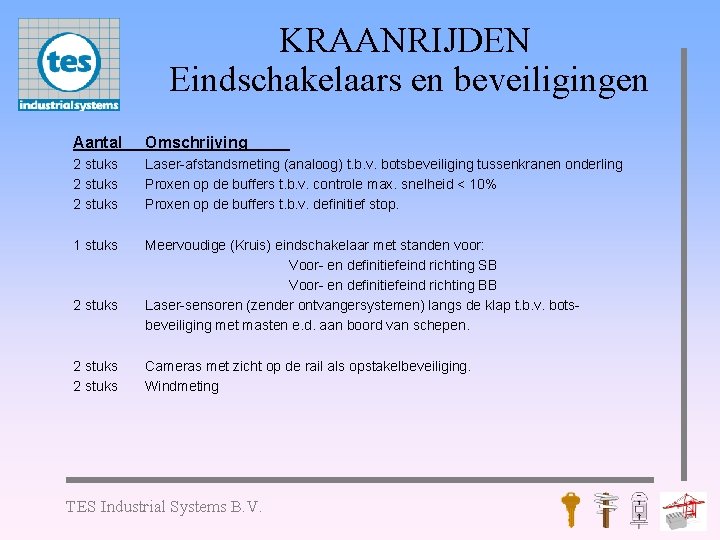

KRAANRIJDEN Eindschakelaars en beveiligingen Aantal Omschrijving 2 stuks Laser-afstandsmeting (analoog) t. b. v. botsbeveiliging tussenkranen onderling Proxen op de buffers t. b. v. controle max. snelheid < 10% Proxen op de buffers t. b. v. definitief stop. 1 stuks Meervoudige (Kruis) eindschakelaar met standen voor: Voor- en definitiefeind richting SB Voor- en definitiefeind richting BB Laser-sensoren (zender ontvangersystemen) langs de klap t. b. v. botsbeveiliging met masten e. d. aan boord van schepen. 2 stuks Cameras met zicht op de rail als opstakelbeveiliging. Windmeting TES Industrial Systems B. V.

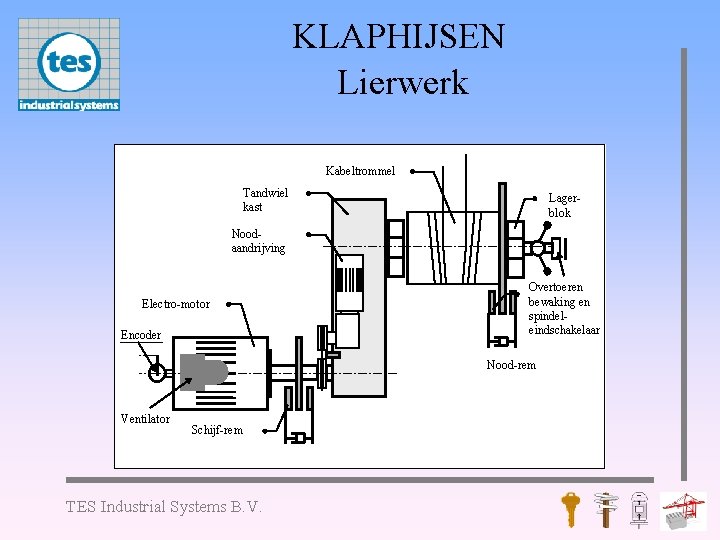

KLAPHIJSEN Lierwerk Kabeltrommel Tandwiel kast Lagerblok Noodaandrijving Electro-motor Encoder Overtoeren bewaking en spindeleindschakelaar Nood-rem Ventilator Schijf-rem TES Industrial Systems B. V.

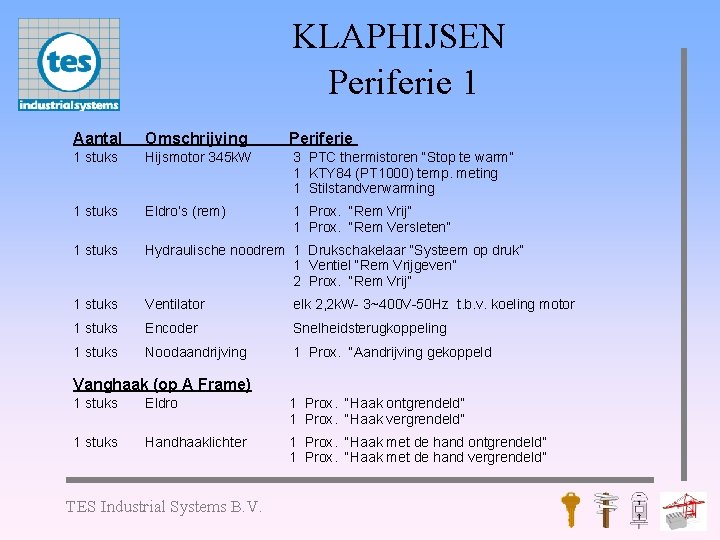

KLAPHIJSEN Periferie 1 Aantal Omschrijving Periferie 1 stuks Hijsmotor 345 k. W 3 PTC thermistoren “Stop te warm” 1 KTY 84 (PT 1000) temp. meting 1 Stilstandverwarming 1 stuks Eldro’s (rem) 1 Prox. “Rem Vrij” 1 Prox. “Rem Versleten” 1 stuks Hydraulische noodrem 1 Drukschakelaar “Systeem op druk” 1 Ventiel “Rem Vrijgeven” 2 Prox. “Rem Vrij” 1 stuks Ventilator elk 2, 2 k. W- 3~400 V-50 Hz t. b. v. koeling motor 1 stuks Encoder Snelheidsterugkoppeling 1 stuks Noodaandrijving 1 Prox. “Aandrijving gekoppeld Vanghaak (op A Frame) 1 stuks Eldro 1 Prox. “Haak ontgrendeld” 1 Prox. “Haak vergrendeld” 1 stuks Handhaaklichter 1 Prox. “Haak met de hand ontgrendeld” 1 Prox. “Haak met de hand vergrendeld” TES Industrial Systems B. V.

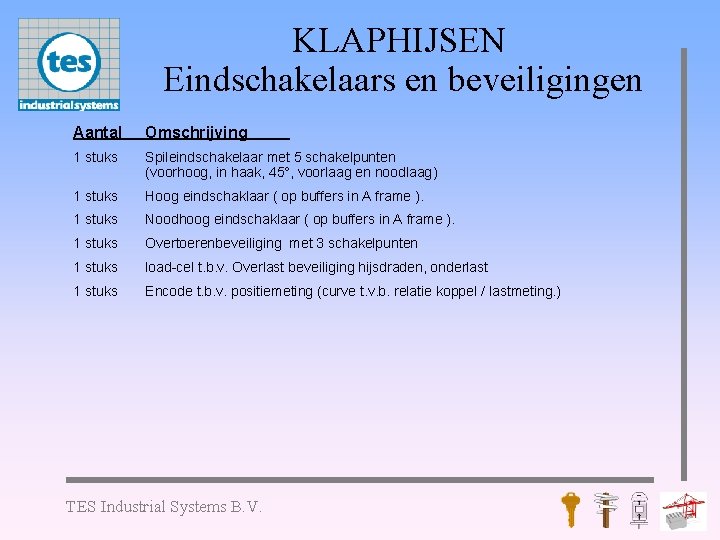

KLAPHIJSEN Eindschakelaars en beveiligingen Aantal Omschrijving 1 stuks Spileindschakelaar met 5 schakelpunten (voorhoog, in haak, 45°, voorlaag en noodlaag) 1 stuks Hoog eindschaklaar ( op buffers in A frame ). 1 stuks Noodhoog eindschaklaar ( op buffers in A frame ). 1 stuks Overtoerenbeveiliging met 3 schakelpunten 1 stuks load-cel t. b. v. Overlast beveiliging hijsdraden, onderlast 1 stuks Encode t. b. v. positiemeting (curve t. v. b. relatie koppel / lastmeting. ) TES Industrial Systems B. V.

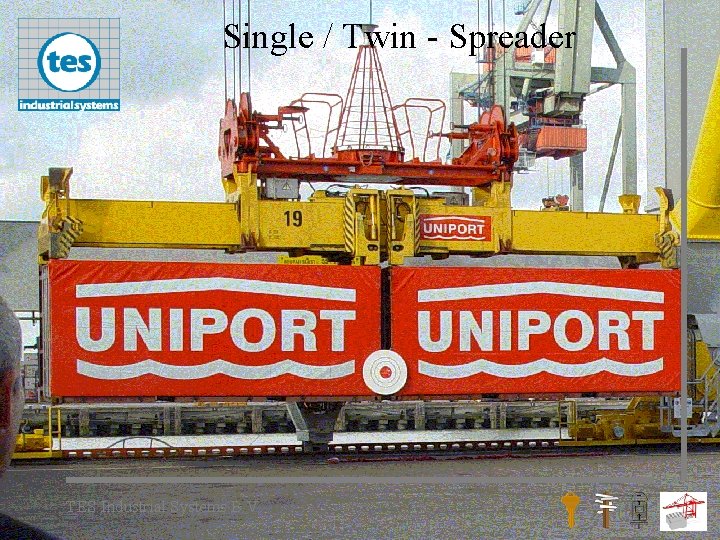

Single / Twin - Spreader TES Industrial Systems B. V.

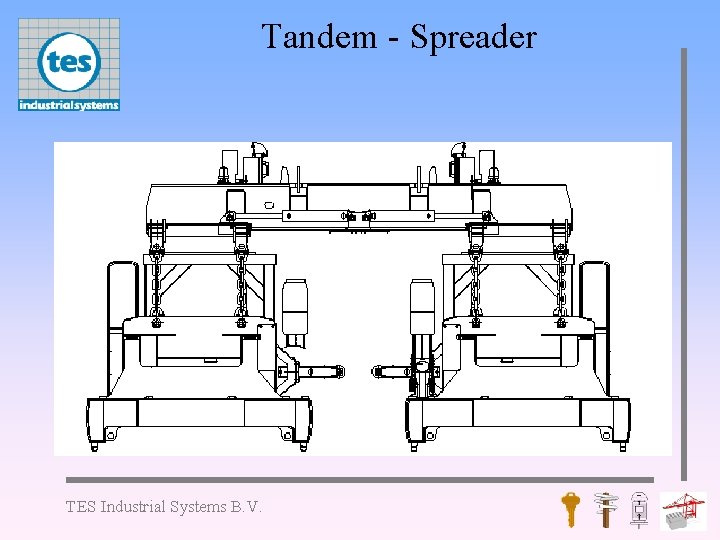

Tandem - Spreader TES Industrial Systems B. V.

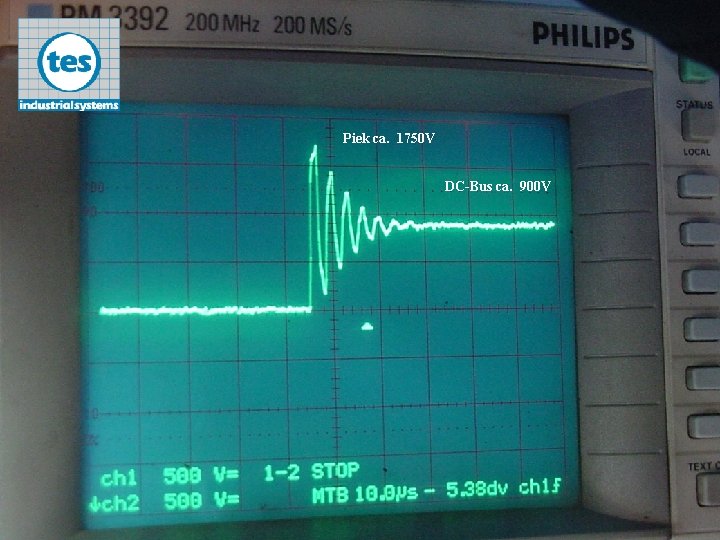

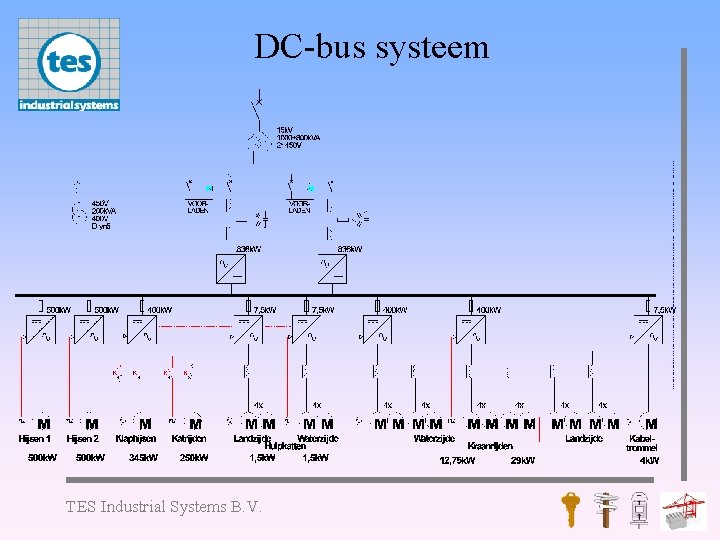

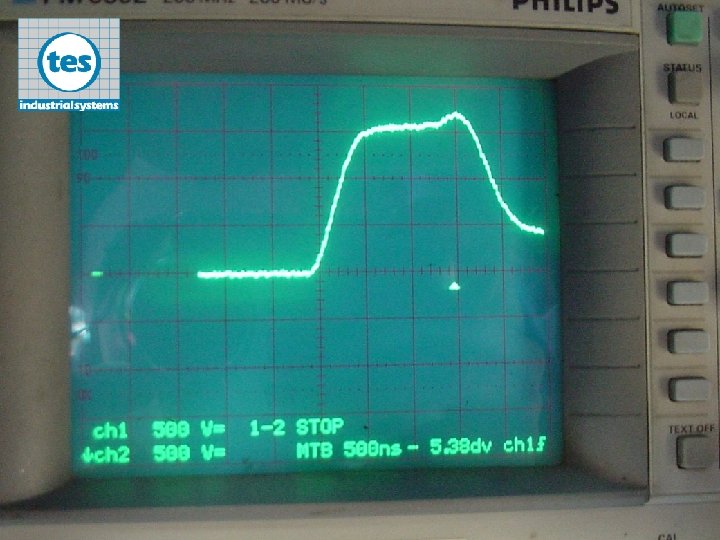

DC-bus systeem TES Industrial Systems B. V.

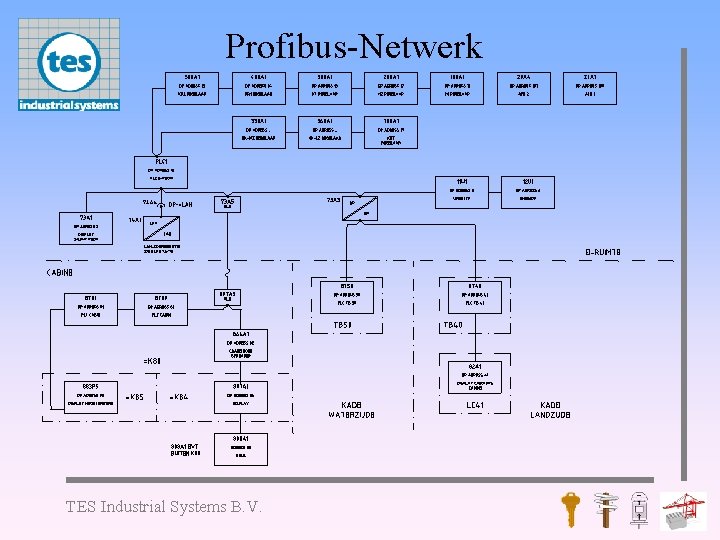

Profibus-Netwerk TES Industrial Systems B. V.

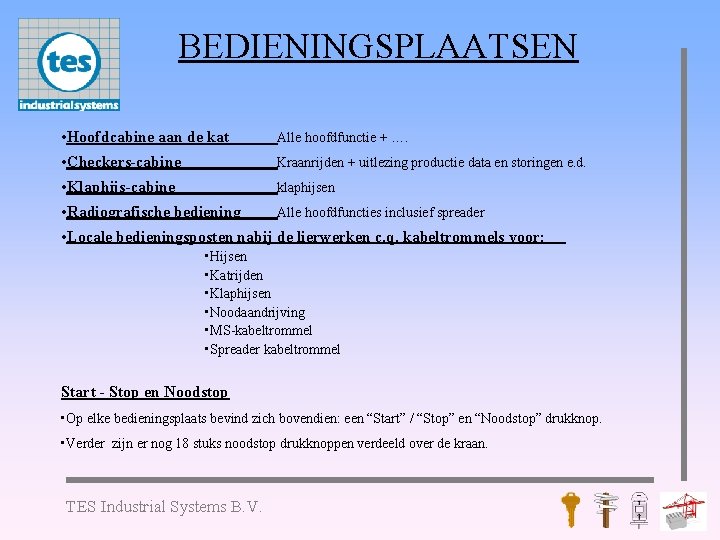

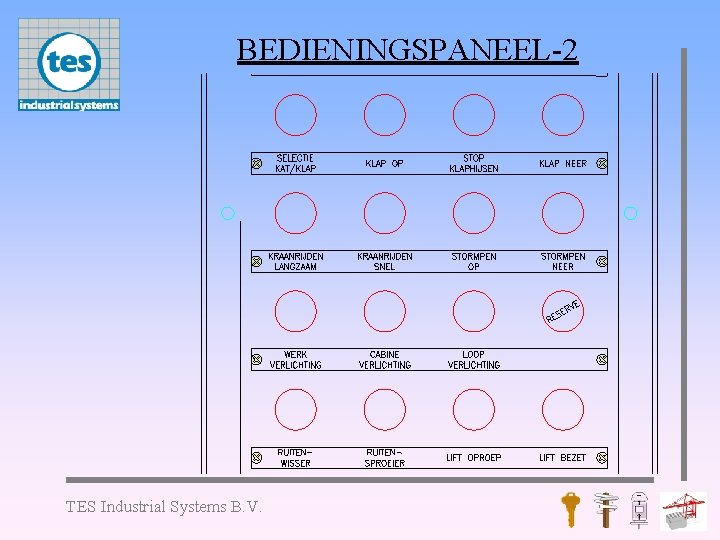

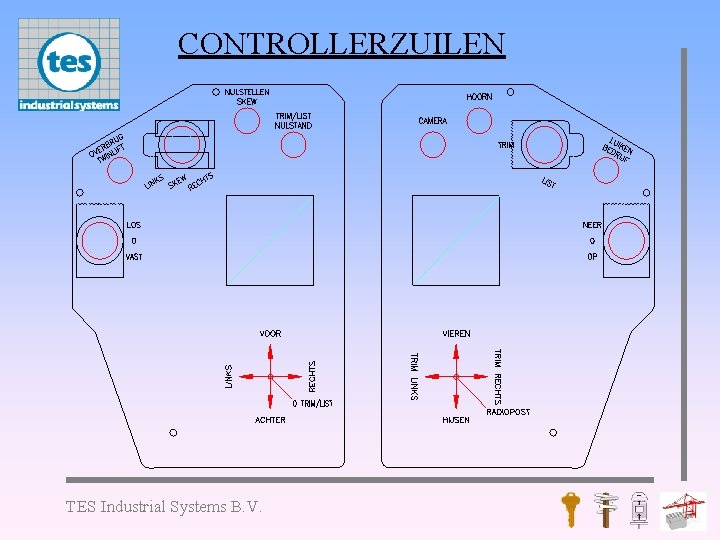

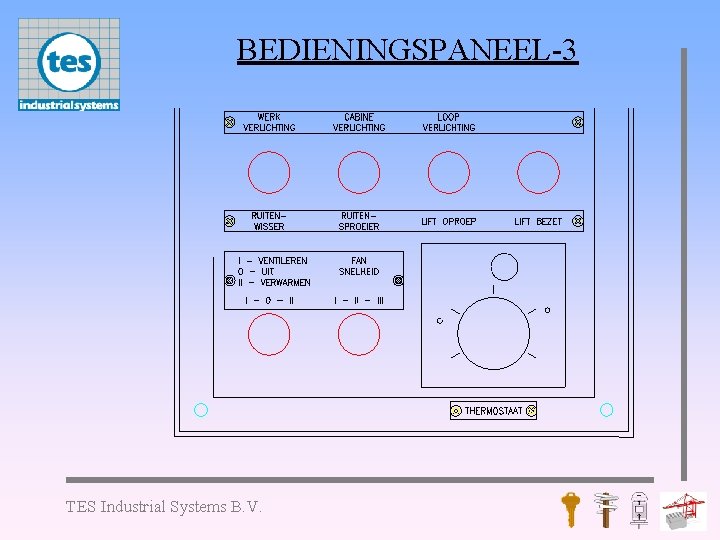

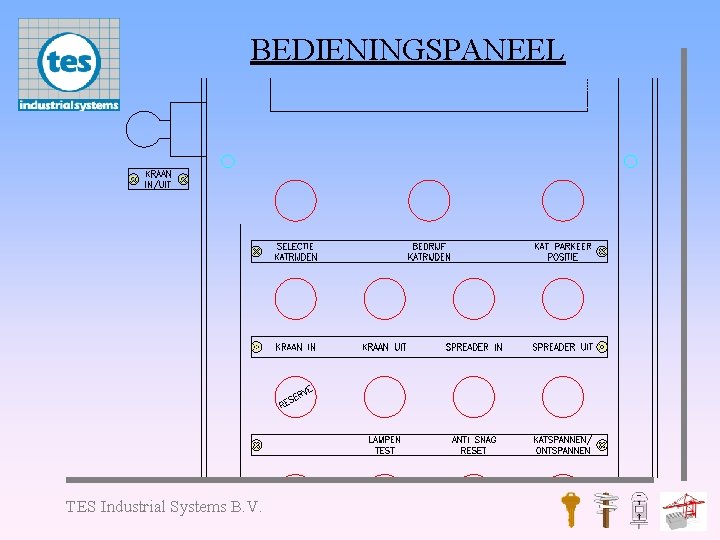

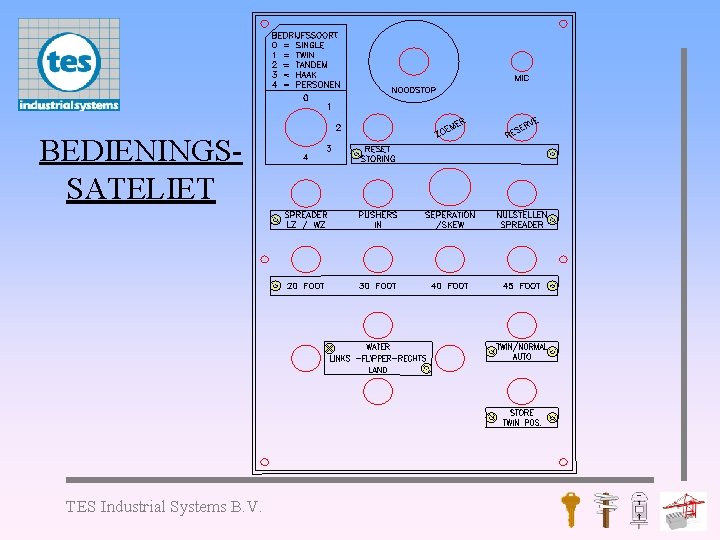

BEDIENINGSPLAATSEN • Hoofdcabine aan de kat Alle hoofdfunctie + …. • Checkers-cabine Kraanrijden + uitlezing productie data en storingen e. d. • Klaphijs-cabine klaphijsen • Radiografische bediening Alle hoofdfuncties inclusief spreader • Locale bedieningsposten nabij de lierwerken c. q. kabeltrommels voor: • Hijsen • Katrijden • Klaphijsen • Noodaandrijving • MS-kabeltrommel • Spreader kabeltrommel Start - Stop en Noodstop • Op elke bedieningsplaats bevind zich bovendien: een “Start” / “Stop” en “Noodstop” drukknop. • Verder zijn er nog 18 stuks noodstop drukknoppen verdeeld over de kraan. TES Industrial Systems B. V.
