Tecnología GPS al Servicio de la Actualización Cartográfica. Daniel Flores R. dflores@esri-chile. com

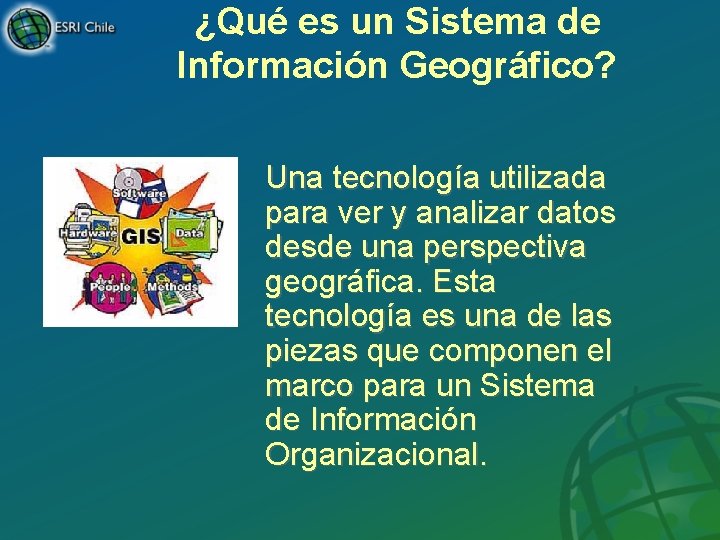

¿Qué es un Sistema de Información Geográfico? Una tecnología utilizada para ver y analizar datos desde una perspectiva geográfica. Esta tecnología es una de las piezas que componen el marco para un Sistema de Información Organizacional.

El origen de nuestra información es la adecu 1: 25. 000 1: 100. 00 0 1: 5. 000 1: 10. 000 1: 50. 000

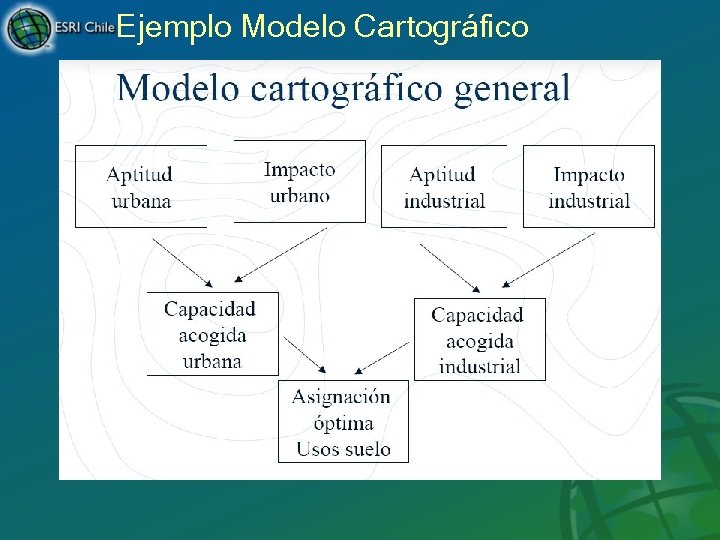

Ejemplo Modelo Cartográfico

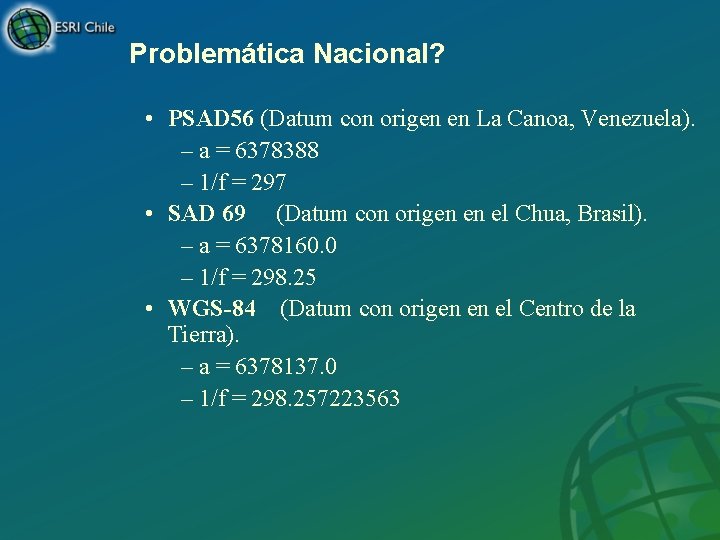

Problemática Nacional? • PSAD 56 (Datum con origen en La Canoa, Venezuela). – a = 6378388 – 1/f = 297 • SAD 69 (Datum con origen en el Chua, Brasil). – a = 6378160. 0 – 1/f = 298. 25 • WGS-84 (Datum con origen en el Centro de la Tierra). – a = 6378137. 0 – 1/f = 298. 257223563

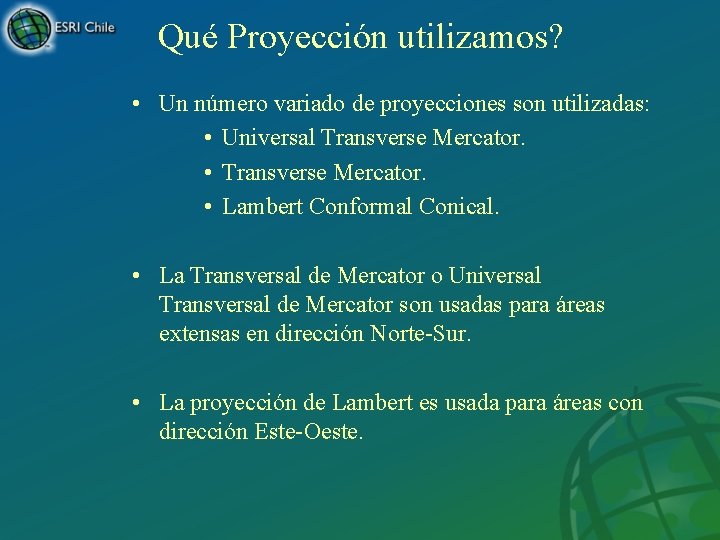

Qué Proyección utilizamos? • Un número variado de proyecciones son utilizadas: • Universal Transverse Mercator. • Lambert Conformal Conical. • La Transversal de Mercator o Universal Transversal de Mercator son usadas para áreas extensas en dirección Norte-Sur. • La proyección de Lambert es usada para áreas con dirección Este-Oeste.

Problemática Nacional POSIBLES CONSECUENCIAS DE USAR DIFERENTES SISTEMAS DE REFERENCIA

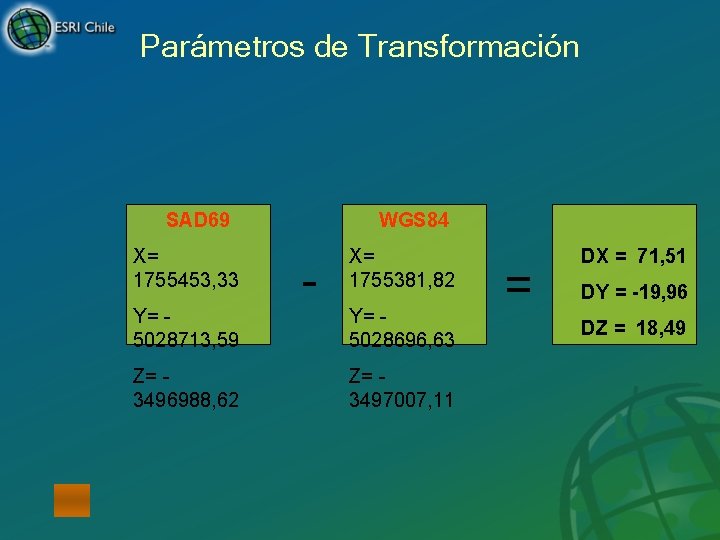

Parámetros de Transformación SAD 69 X= 1755453, 33 Y= 5028713, 59 Z= 3496988, 62 WGS 84 - X= 1755381, 82 Y= 5028696, 63 Z= 3497007, 11 = DX = 71, 51 DY = -19, 96 DZ = 18, 49

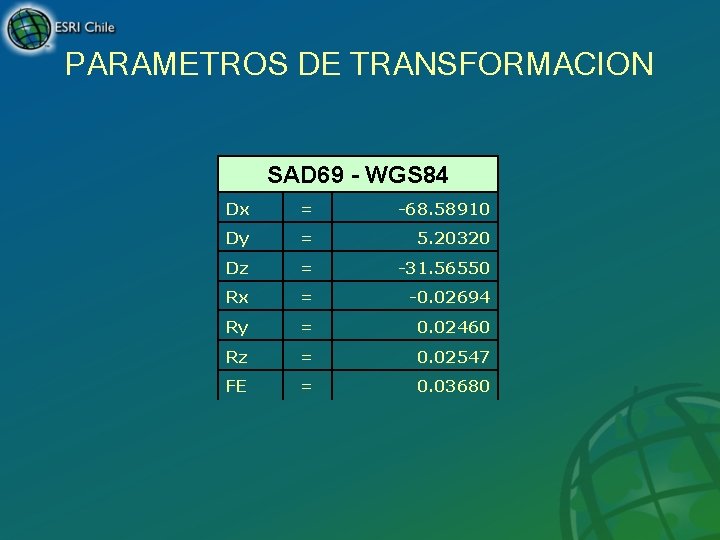

PARAMETROS DE TRANSFORMACION SAD 69 - WGS 84 Dx = -68. 58910 Dy = 5. 20320 Dz = -31. 56550 Rx = -0. 02694 Ry = 0. 02460 Rz = 0. 02547 FE = 0. 03680

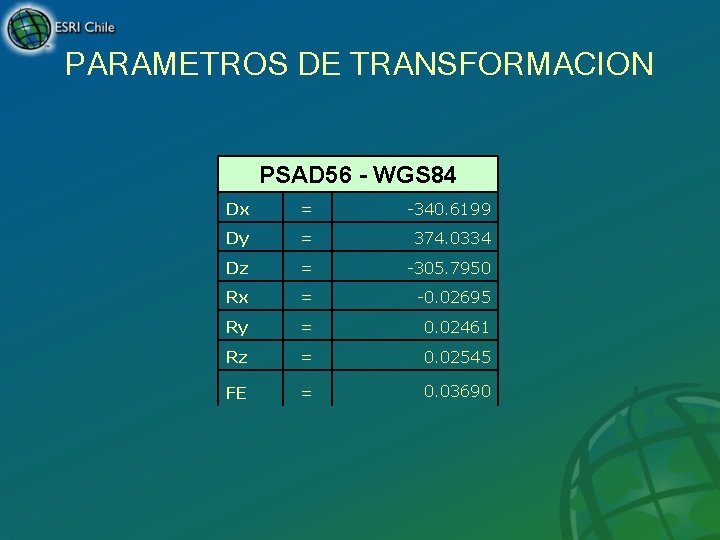

PARAMETROS DE TRANSFORMACION PSAD 56 - WGS 84 Dx = -340. 6199 Dy = 374. 0334 Dz = -305. 7950 Rx = -0. 02695 Ry = 0. 02461 Rz = 0. 02545 FE = 0. 03690

Compatibilizar los sistemas geodésicos utilizados por los países de América del Sur, promoviendo la definición y establecimiento de un referencial único con precisión compatible con la actual tecnología de posicionamiento.

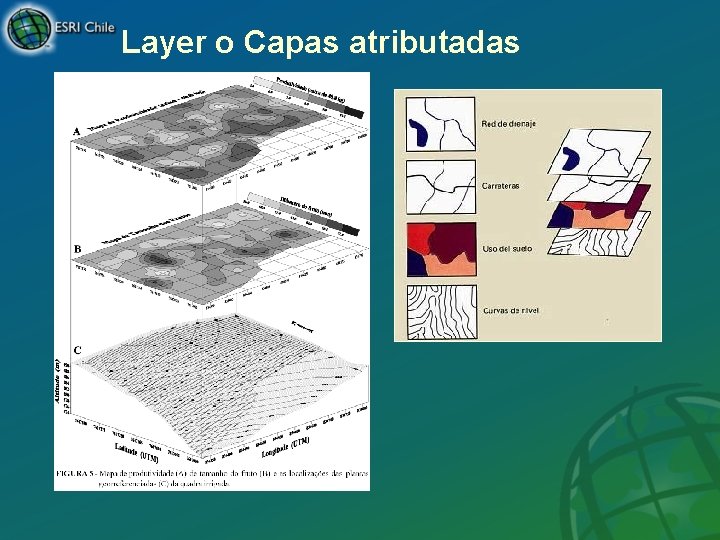

Layer o Capas atributadas

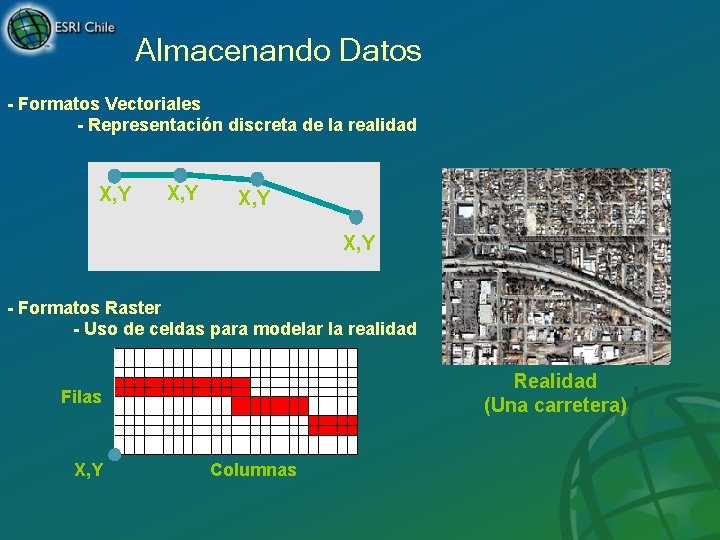

Almacenando Datos - Formatos Vectoriales - Representación discreta de la realidad X, Y - Formatos Raster - Uso de celdas para modelar la realidad Realidad (Una carretera) Filas X, Y Columnas

Imágenes Satelitales

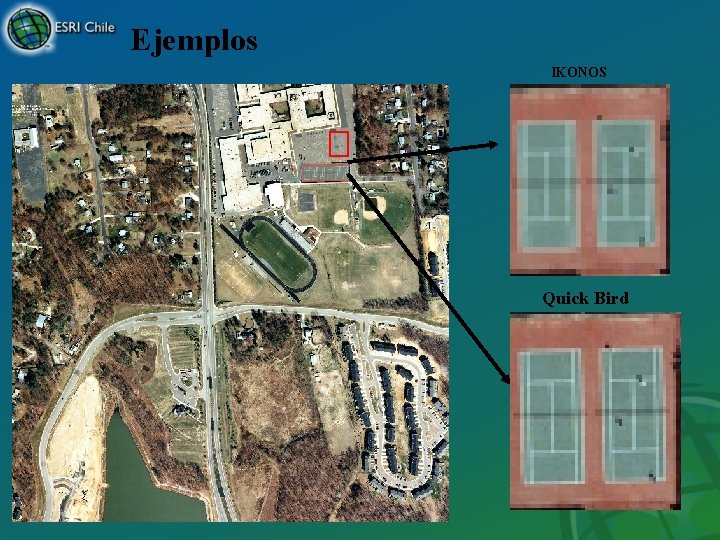

Ejemplos IKONOS Quick Bird

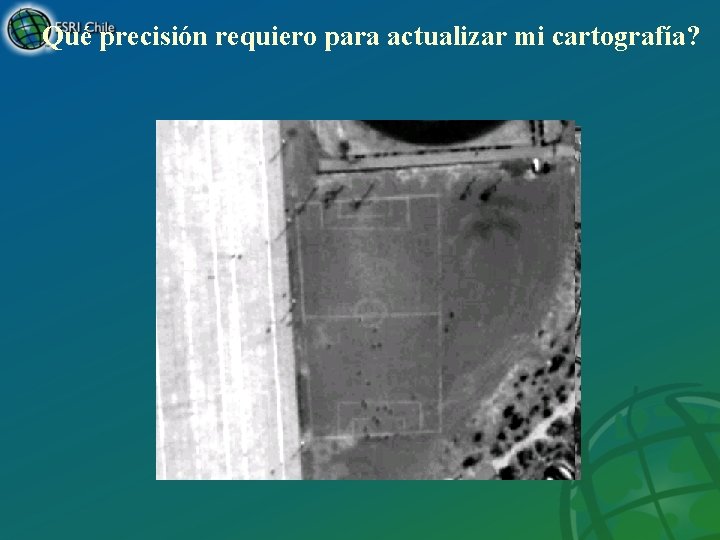

Qué precisión requiero para actualizar mi cartografía?

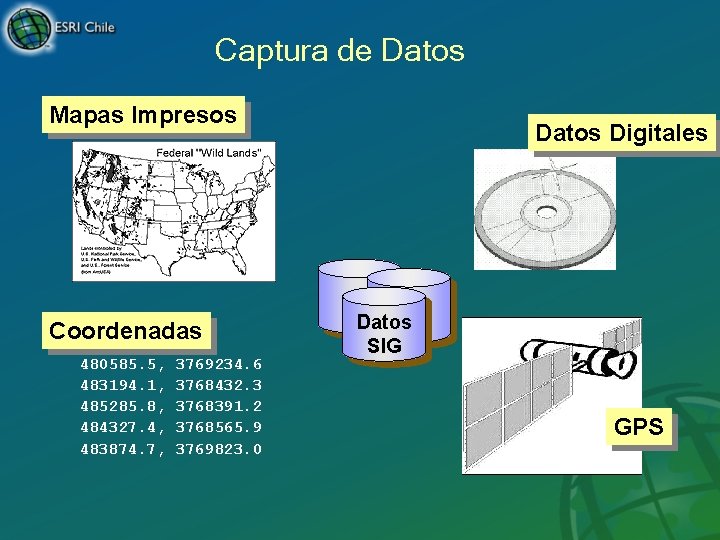

Captura de Datos Mapas Impresos Coordenadas 480585. 5, 483194. 1, 485285. 8, 484327. 4, 483874. 7, 3769234. 6 3768432. 3 3768391. 2 3768565. 9 3769823. 0 Datos Digitales Datos SIG GPS

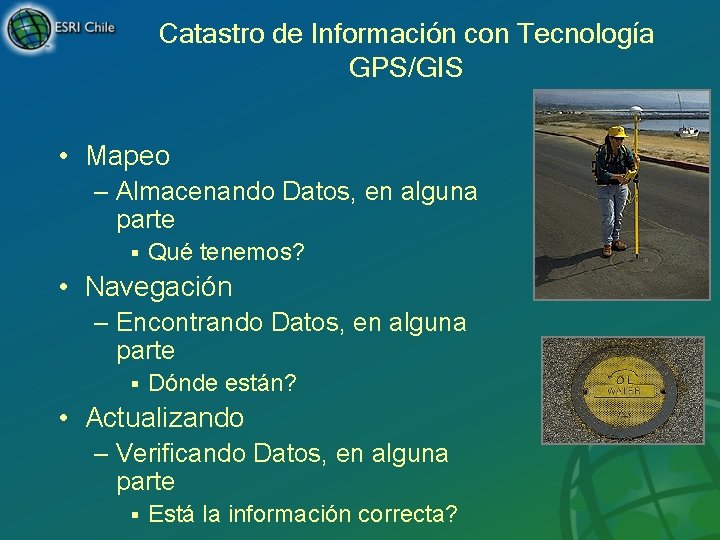

Catastro de Información con Tecnología GPS/GIS • Mapeo – Almacenando Datos, en alguna parte § Qué tenemos? • Navegación – Encontrando Datos, en alguna parte § Dónde están? • Actualizando – Verificando Datos, en alguna parte § Está la información correcta?

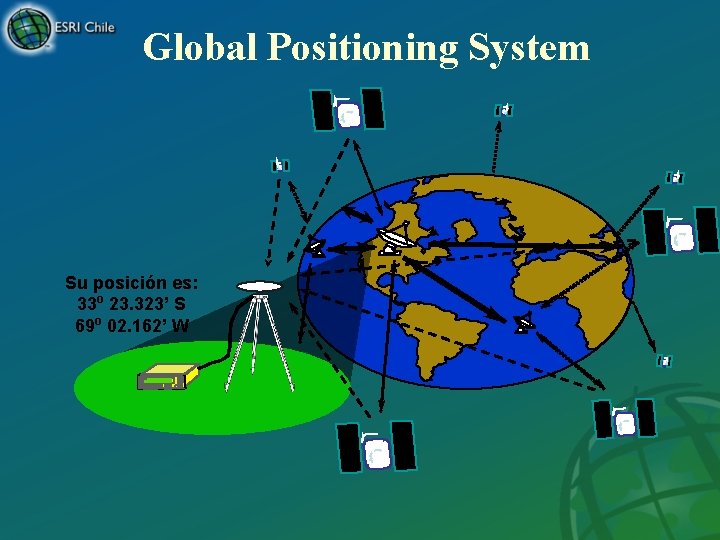

Global Positioning System Su posición es: 33 o 23. 323’ S 69 o 02. 162’ W

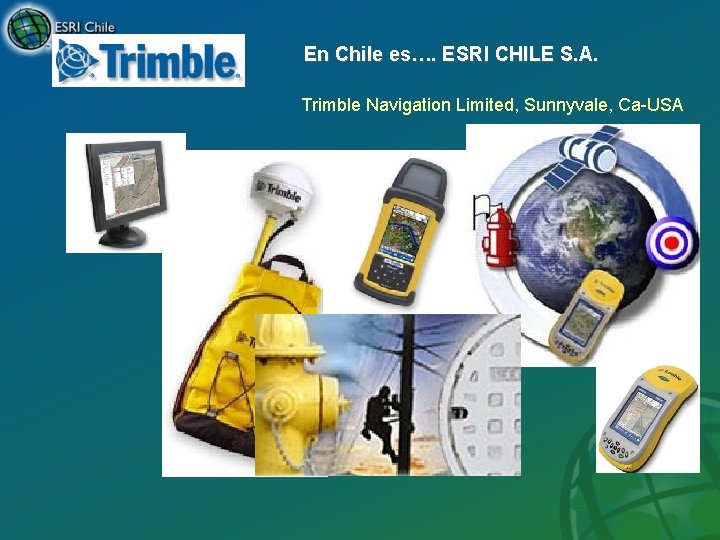

En Chile es…. ESRI CHILE S. A. Trimble Navigation Limited, Sunnyvale, Ca-USA

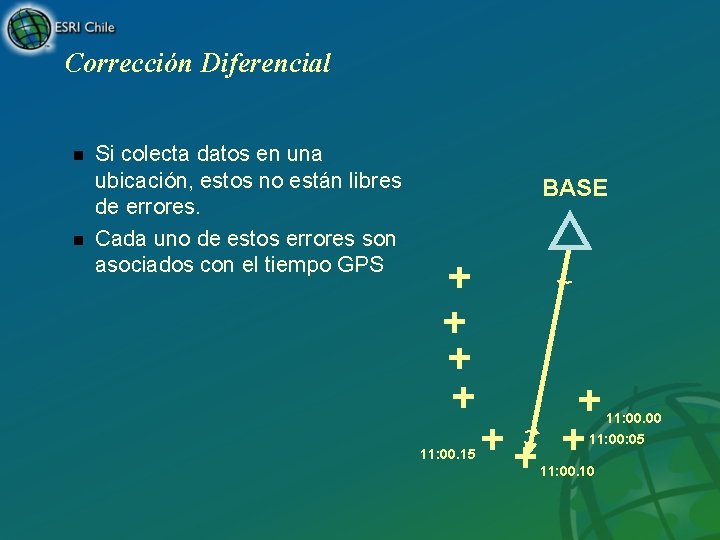

Corrección Diferencial n n Si colecta datos en una ubicación, estos no están libres de errores. Cada uno de estos errores son asociados con el tiempo GPS BASE 11: 00. 15 11: 00. 00 11: 00: 05 11: 00. 10

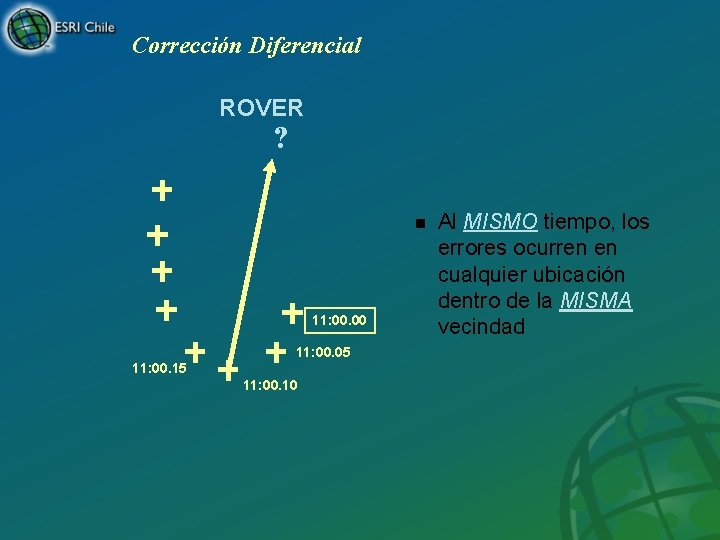

Corrección Diferencial ROVER ? n 11: 00. 00 11: 00. 15 11: 00. 05 11: 00. 10 Al MISMO tiempo, los errores ocurren en cualquier ubicación dentro de la MISMA vecindad

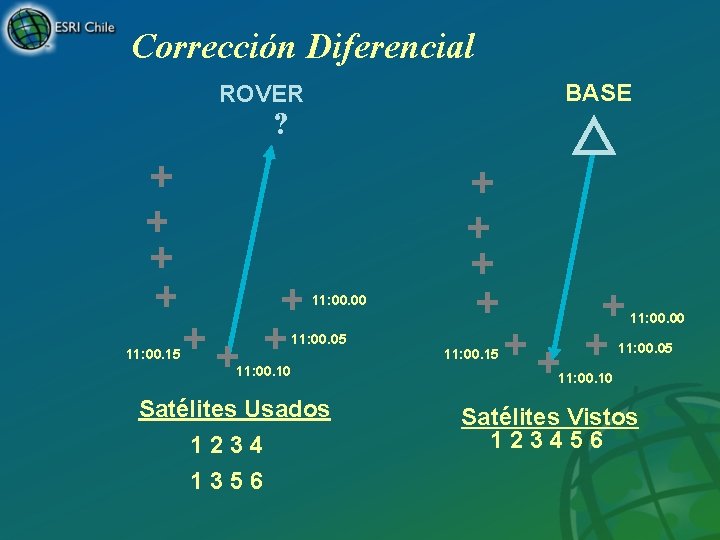

Corrección Diferencial BASE ROVER ? 11: 00. 00 11: 00. 05 11: 00. 10 Satélites Usados 1234 1356 11: 00. 05 11: 00. 10 Satélites Vistos 123456

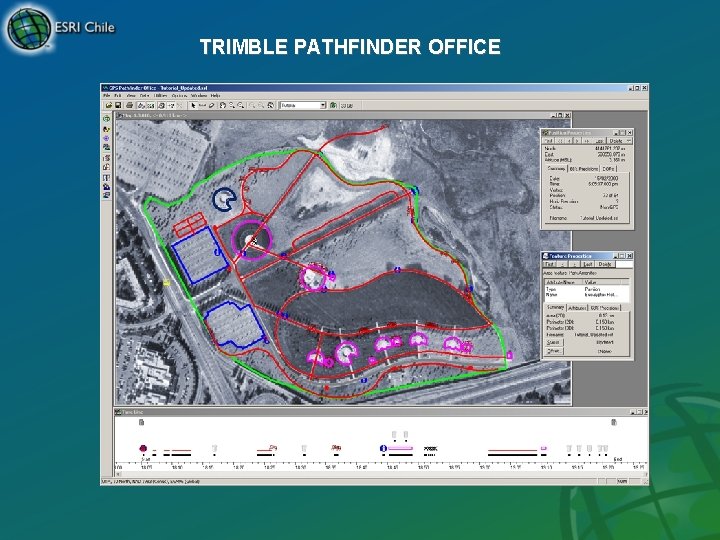

TRIMBLE PATHFINDER OFFICE

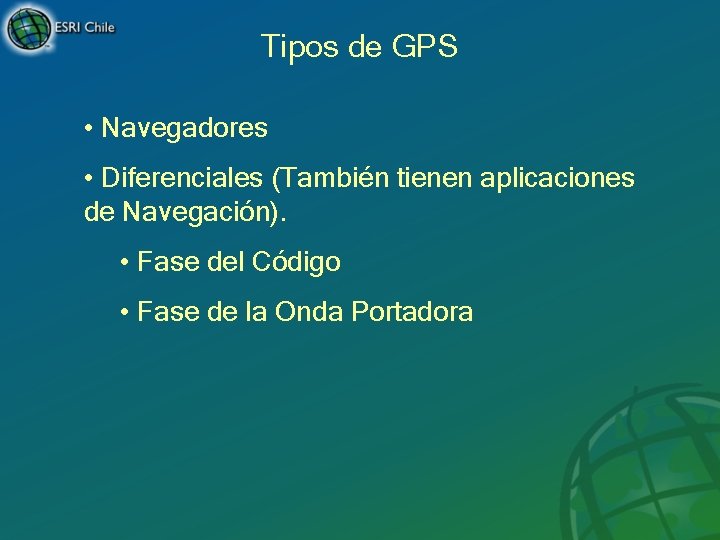

Tipos de GPS • Navegadores • Diferenciales (También tienen aplicaciones de Navegación). • Fase del Código • Fase de la Onda Portadora

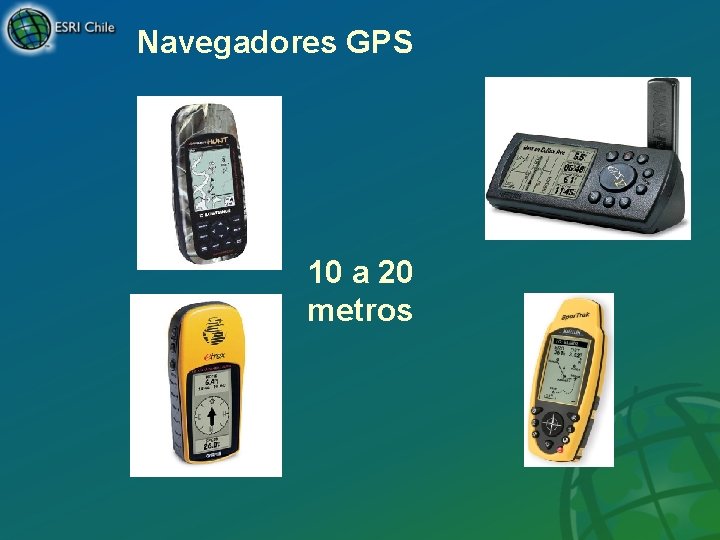

Navegadores GPS 10 a 20 metros

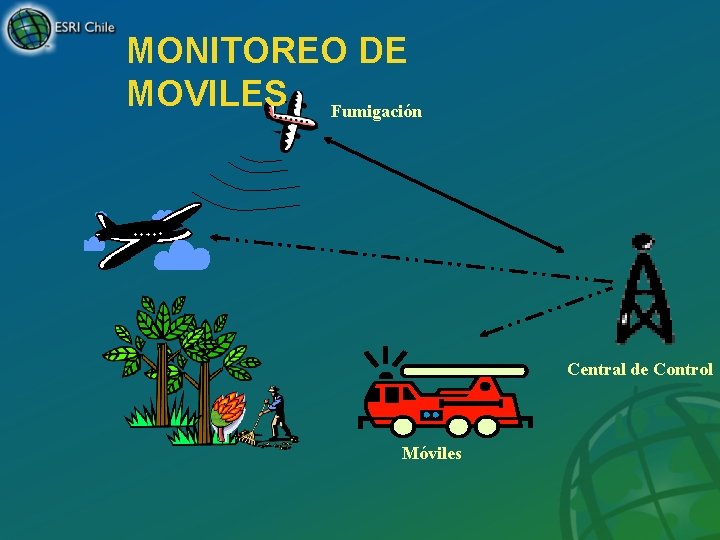

MONITOREO DE MOVILES Fumigación Central de Control Móviles

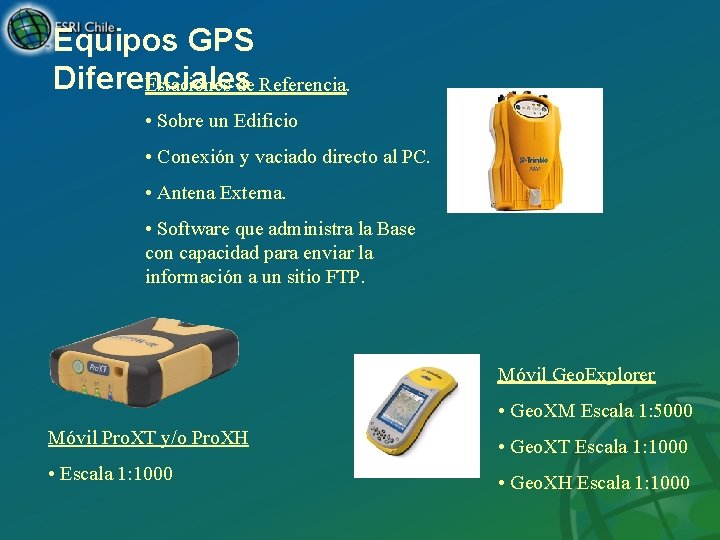

Equipos GPS Diferenciales Estaciones de Referencia. • Sobre un Edificio • Conexión y vaciado directo al PC. • Antena Externa. • Software que administra la Base con capacidad para enviar la información a un sitio FTP. Móvil Geo. Explorer • Geo. XM Escala 1: 5000 Móvil Pro. XT y/o Pro. XH • Geo. XT Escala 1: 1000 • Geo. XH Escala 1: 1000

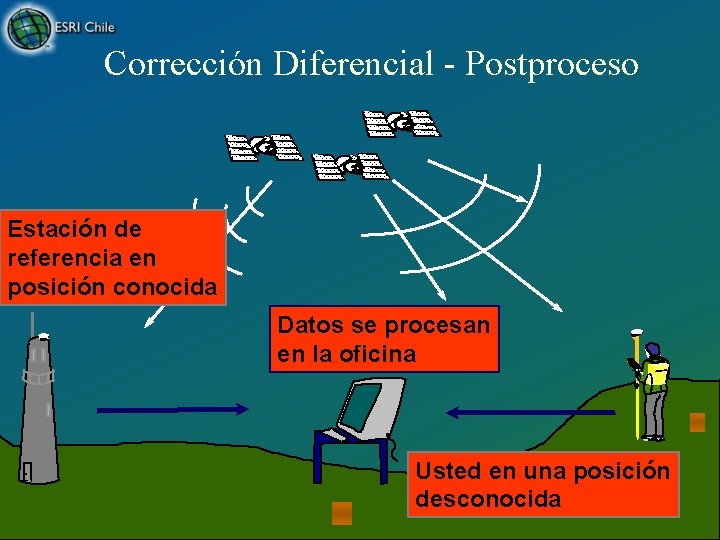

Corrección Diferencial - Postproceso Estación de referencia en posición conocida Datos se procesan en la oficina . Usted en una posición desconocida

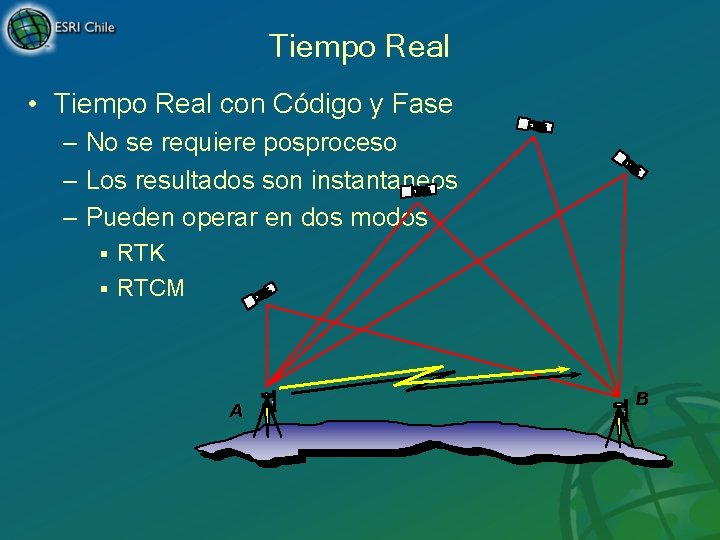

Tiempo Real • Tiempo Real con Código y Fase – No se requiere posproceso – Los resultados son instantaneos – Pueden operar en dos modos RTK § RTCM § A B

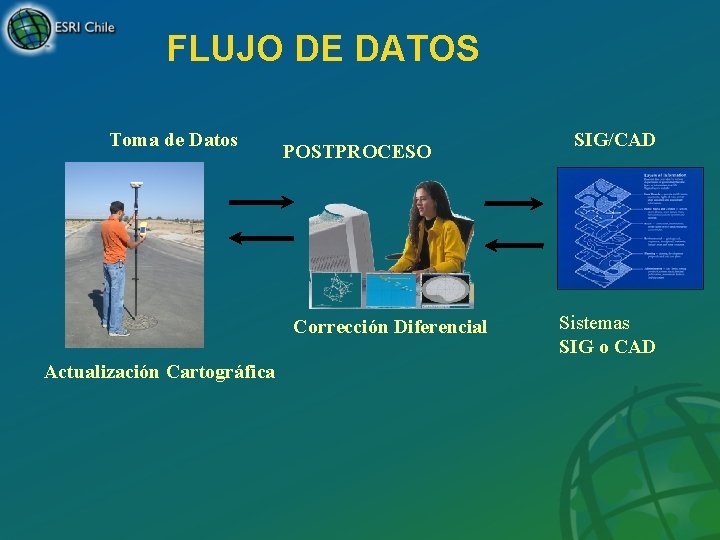

FLUJO DE DATOS Toma de Datos POSTPROCESO Corrección Diferencial Actualización Cartográfica SIG/CAD Sistemas SIG o CAD

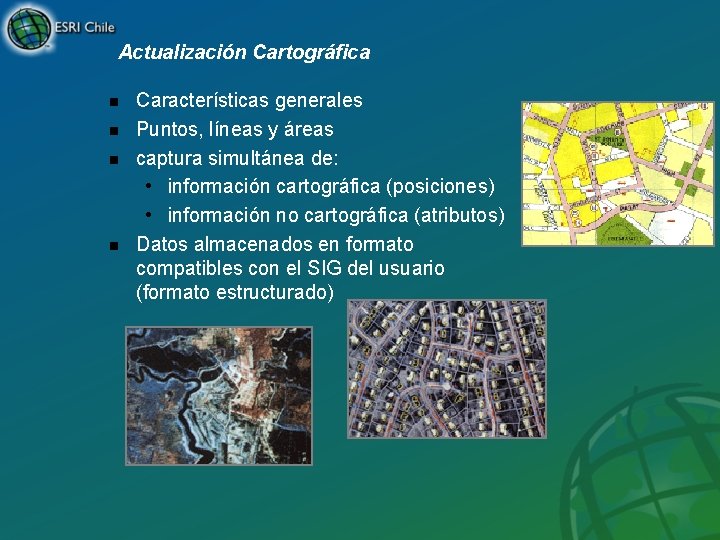

Actualización Cartográfica n n Características generales Puntos, líneas y áreas captura simultánea de: • información cartográfica (posiciones) • información no cartográfica (atributos) Datos almacenados en formato compatibles con el SIG del usuario (formato estructurado)

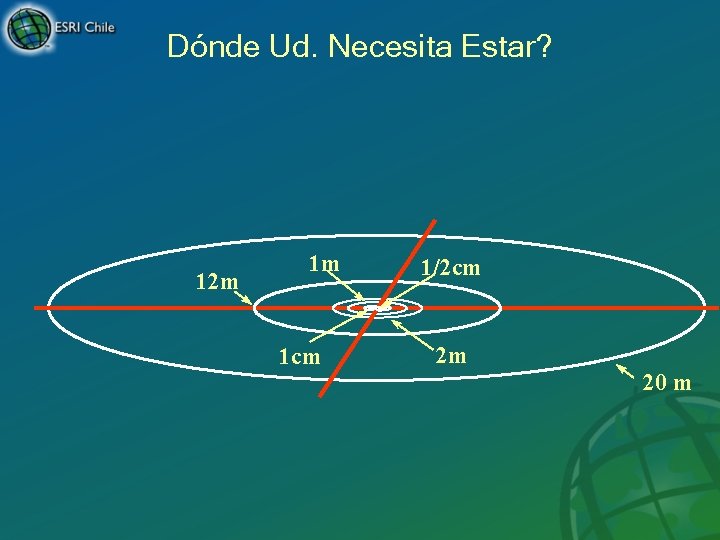

Dónde Ud. Necesita Estar? 12 m 1 m 1 cm 1/2 cm 2 m 20 m

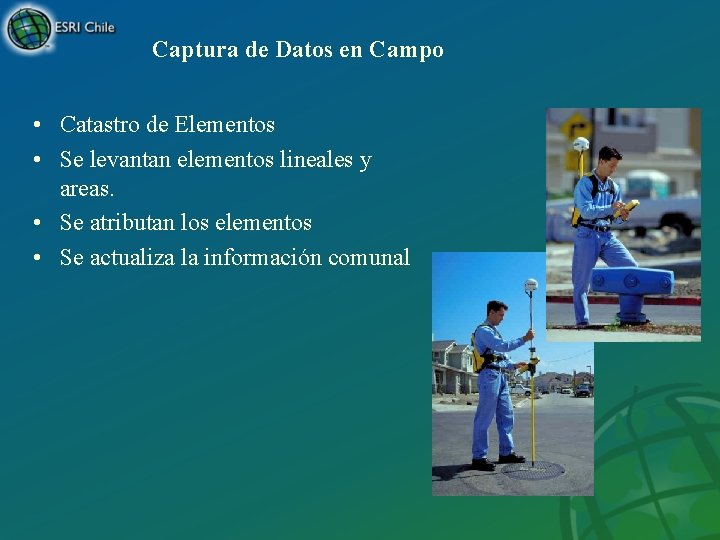

Captura de Datos en Campo • Catastro de Elementos • Se levantan elementos lineales y areas. • Se atributan los elementos • Se actualiza la información comunal

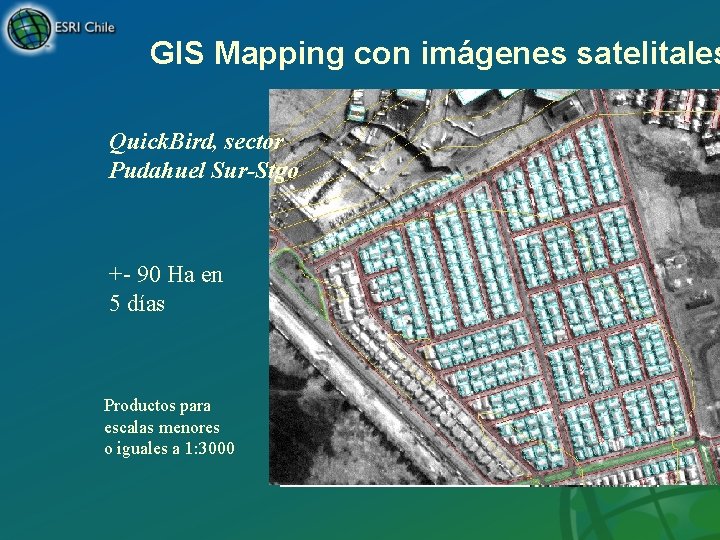

GIS Mapping con imágenes satelitales Quick. Bird, sector Pudahuel Sur-Stgo +- 90 Ha en 5 días Productos para escalas menores o iguales a 1: 3000

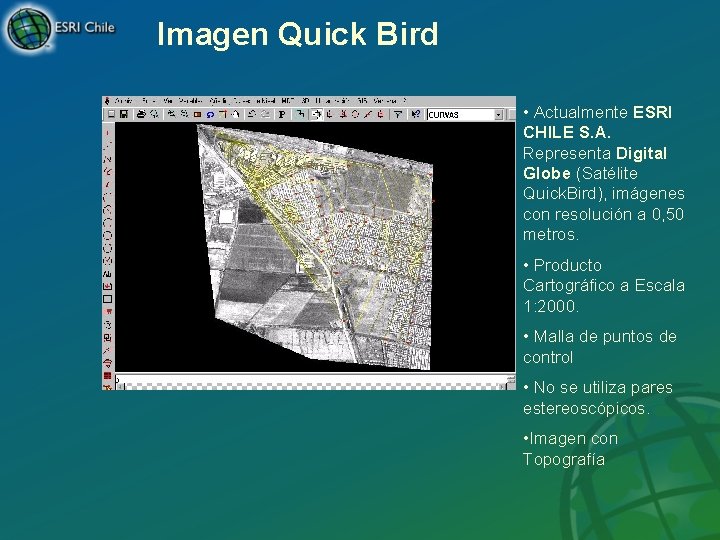

Imagen Quick Bird • Actualmente ESRI CHILE S. A. Representa Digital Globe (Satélite Quick. Bird), imágenes con resolución a 0, 50 metros. • Producto Cartográfico a Escala 1: 2000. • Malla de puntos de control • No se utiliza pares estereoscópicos. • Imagen con Topografía

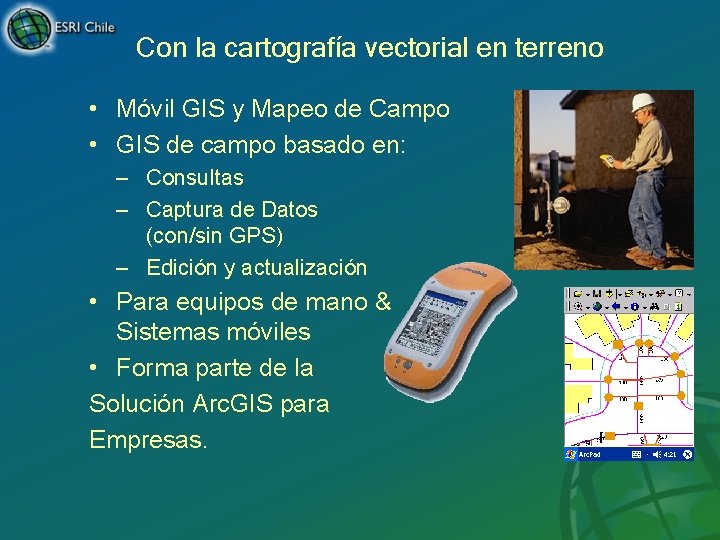

Con la cartografía vectorial en terreno • Móvil GIS y Mapeo de Campo • GIS de campo basado en: – Consultas – Captura de Datos (con/sin GPS) – Edición y actualización • Para equipos de mano & Sistemas móviles • Forma parte de la Solución Arc. GIS para Empresas.

Sin hacer Offset Oohhh my god!

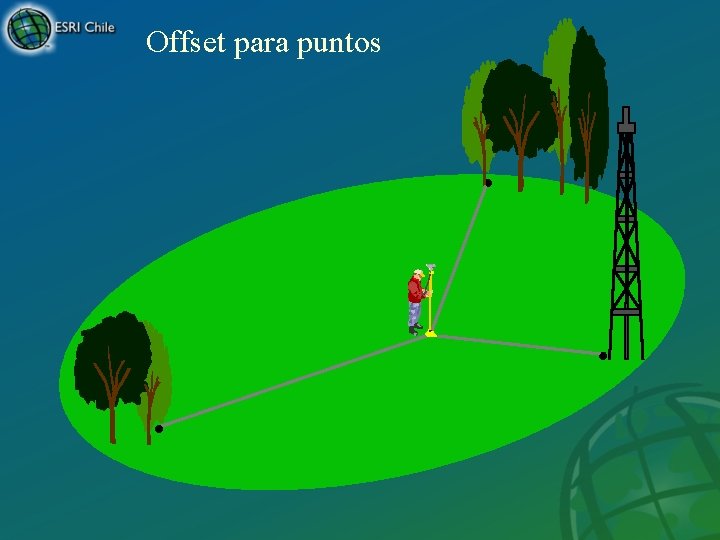

Offset para puntos

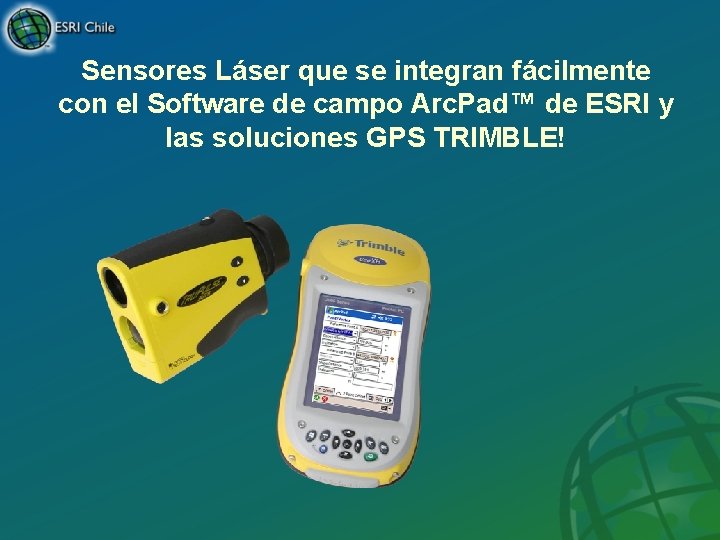

Sensores Láser que se integran fácilmente con el Software de campo Arc. Pad™ de ESRI y las soluciones GPS TRIMBLE!

Consultas Daniel Flores Jefe unidad GPS ESRI CHILE S. A. Fono: 562 -4819000 dflores@esri-chile. com
