System PI w Vattenfall Heat Poland S. A. Aktualne zastosowanie i możliwości rozwoju Marcin Błasiak Dyspozytornia Produkcji VHP Zegrze – Maj 2007 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 1

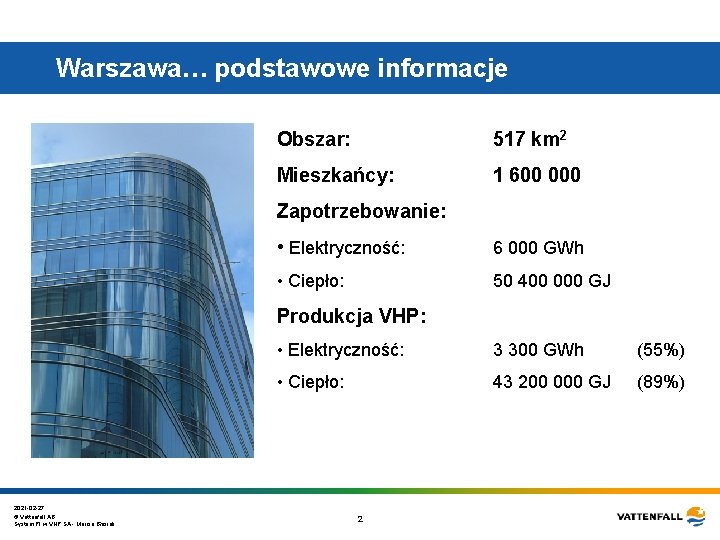

Warszawa… podstawowe informacje Obszar: 517 km 2 Mieszkańcy: 1 600 000 Zapotrzebowanie: • Elektryczność: 6 000 GWh • Ciepło: 50 400 000 GJ Produkcja VHP: • Elektryczność: 3 300 GWh (55%) • Ciepło: 43 200 000 GJ (89%) 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 2

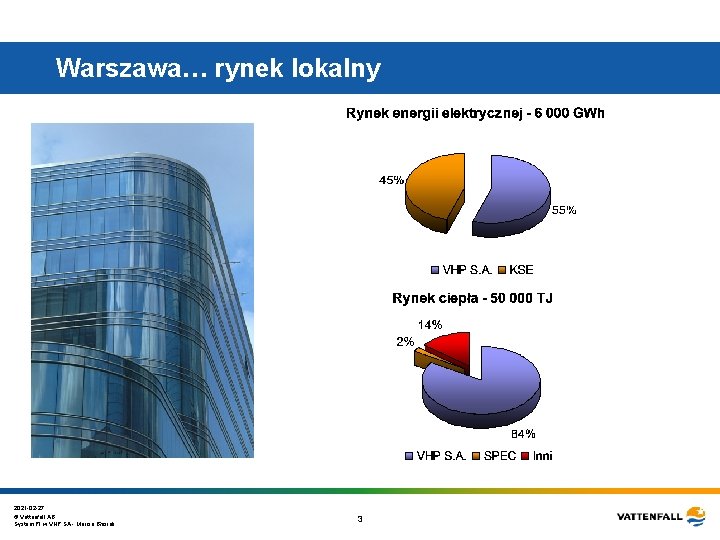

Warszawa… rynek lokalny 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 3

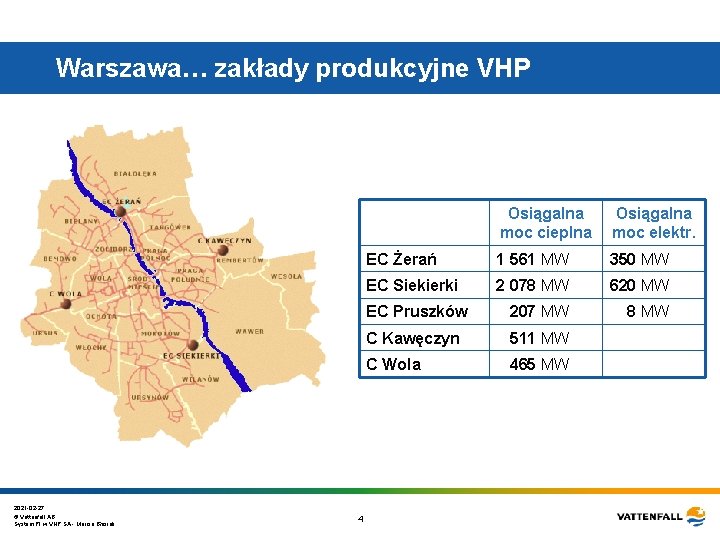

Warszawa… zakłady produkcyjne VHP 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 4 Osiągalna moc cieplna Osiągalna moc elektr. EC Żerań 1 561 MW 350 MW EC Siekierki 2 078 MW 620 MW EC Pruszków 207 MW 8 MW C Kawęczyn 511 MW C Wola 465 MW

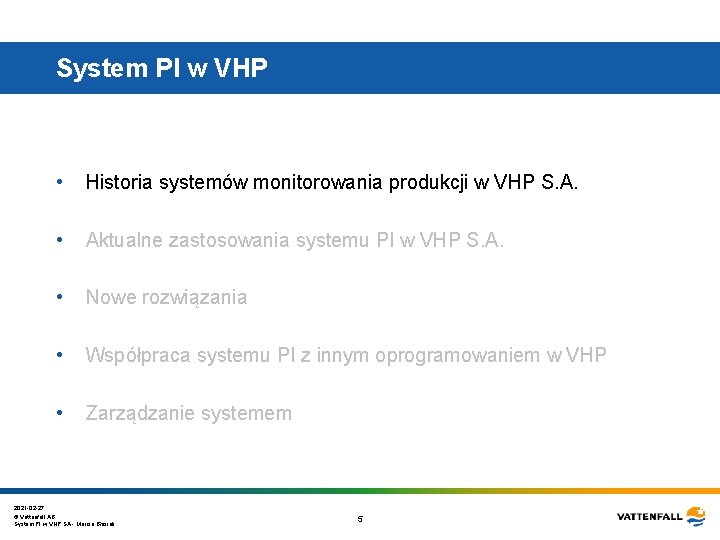

System PI w VHP • Historia systemów monitorowania produkcji w VHP S. A. • Aktualne zastosowania systemu PI w VHP S. A. • Nowe rozwiązania • Współpraca systemu PI z innym oprogramowaniem w VHP • Zarządzanie systemem 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 5

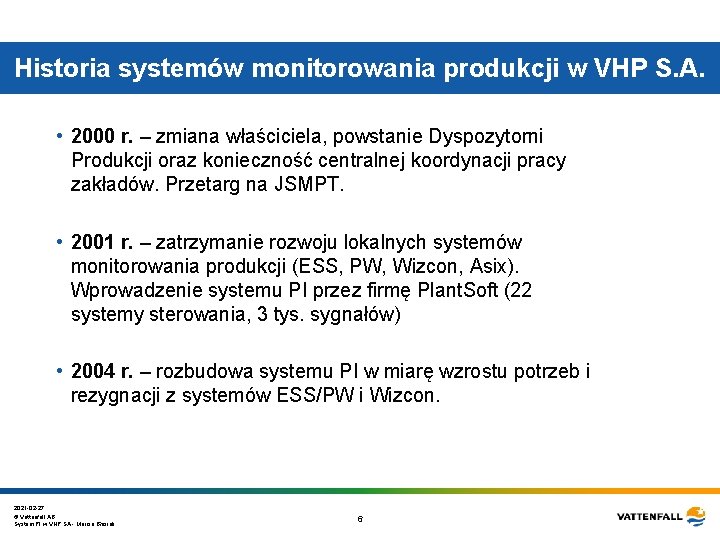

Historia systemów monitorowania produkcji w VHP S. A. • 2000 r. – zmiana właściciela, powstanie Dyspozytorni Produkcji oraz konieczność centralnej koordynacji pracy zakładów. Przetarg na JSMPT. • 2001 r. – zatrzymanie rozwoju lokalnych systemów monitorowania produkcji (ESS, PW, Wizcon, Asix). Wprowadzenie systemu PI przez firmę Plant. Soft (22 systemy sterowania, 3 tys. sygnałów) • 2004 r. – rozbudowa systemu PI w miarę wzrostu potrzeb i rezygnacji z systemów ESS/PW i Wizcon. 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 6

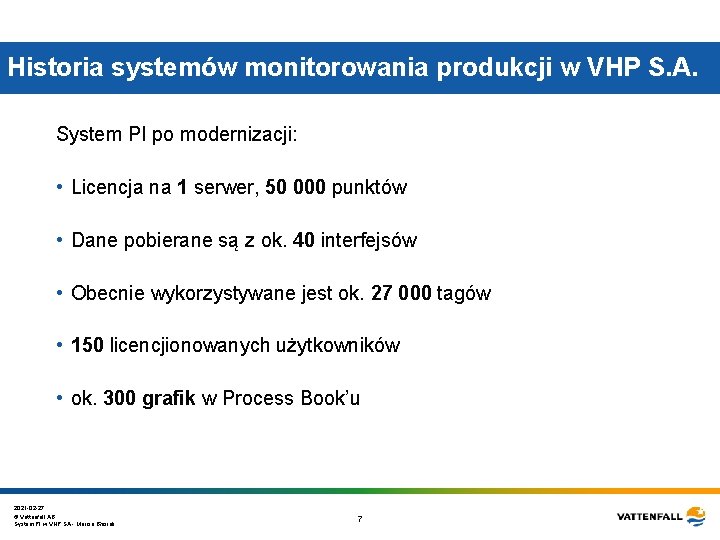

Historia systemów monitorowania produkcji w VHP S. A. System PI po modernizacji: • Licencja na 1 serwer, 50 000 punktów • Dane pobierane są z ok. 40 interfejsów • Obecnie wykorzystywane jest ok. 27 000 tagów • 150 licencjionowanych użytkowników • ok. 300 grafik w Process Book’u 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 7

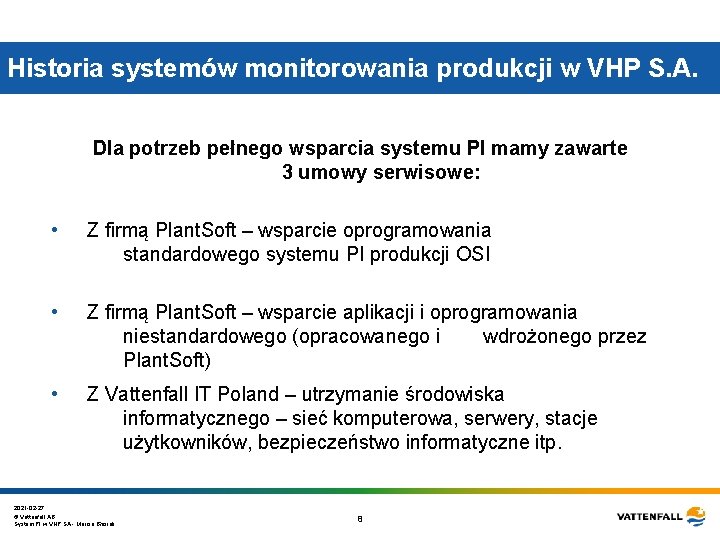

Historia systemów monitorowania produkcji w VHP S. A. Dla potrzeb pełnego wsparcia systemu PI mamy zawarte 3 umowy serwisowe: • Z firmą Plant. Soft – wsparcie oprogramowania standardowego systemu PI produkcji OSI • Z firmą Plant. Soft – wsparcie aplikacji i oprogramowania niestandardowego (opracowanego i wdrożonego przez Plant. Soft) • Z Vattenfall IT Poland – utrzymanie środowiska informatycznego – sieć komputerowa, serwery, stacje użytkowników, bezpieczeństwo informatyczne itp. 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 8

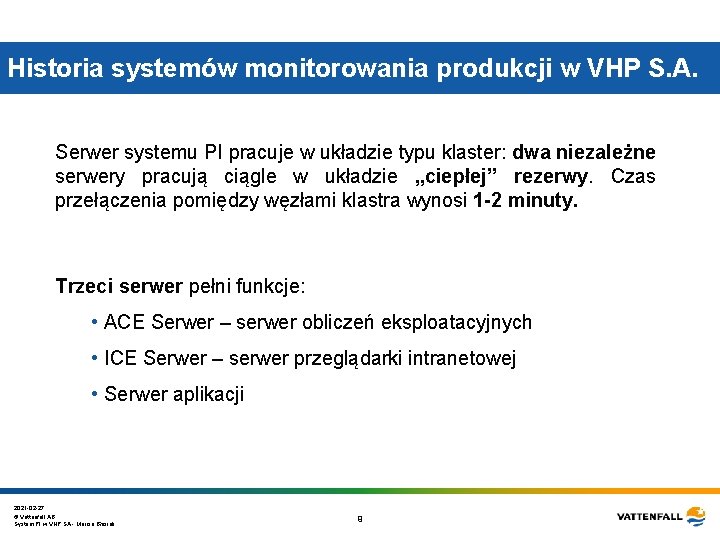

Historia systemów monitorowania produkcji w VHP S. A. Serwer systemu PI pracuje w układzie typu klaster: dwa niezależne serwery pracują ciągle w układzie „ciepłej” rezerwy. Czas przełączenia pomiędzy węzłami klastra wynosi 1 -2 minuty. Trzeci serwer pełni funkcje: • ACE Serwer – serwer obliczeń eksploatacyjnych • ICE Serwer – serwer przeglądarki intranetowej • Serwer aplikacji 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 9

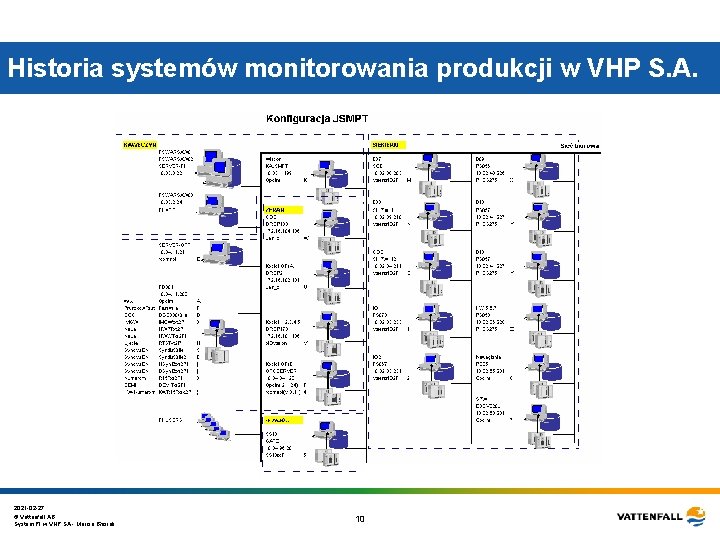

Historia systemów monitorowania produkcji w VHP S. A. 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 10

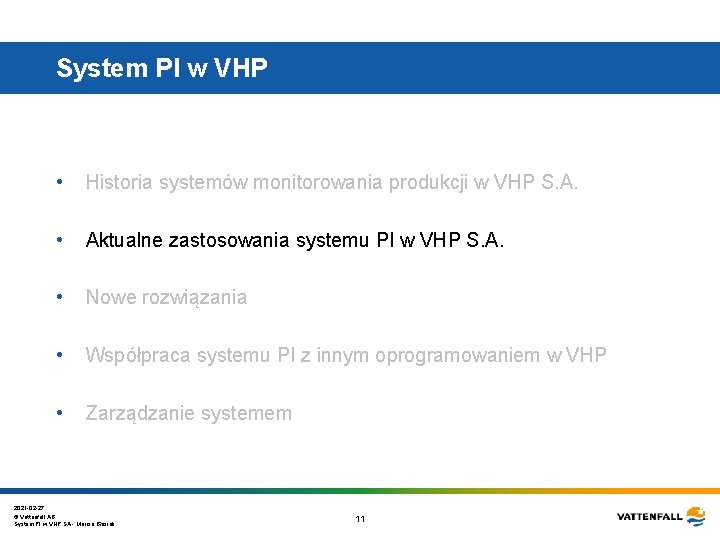

System PI w VHP • Historia systemów monitorowania produkcji w VHP S. A. • Aktualne zastosowania systemu PI w VHP S. A. • Nowe rozwiązania • Współpraca systemu PI z innym oprogramowaniem w VHP • Zarządzanie systemem 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 11

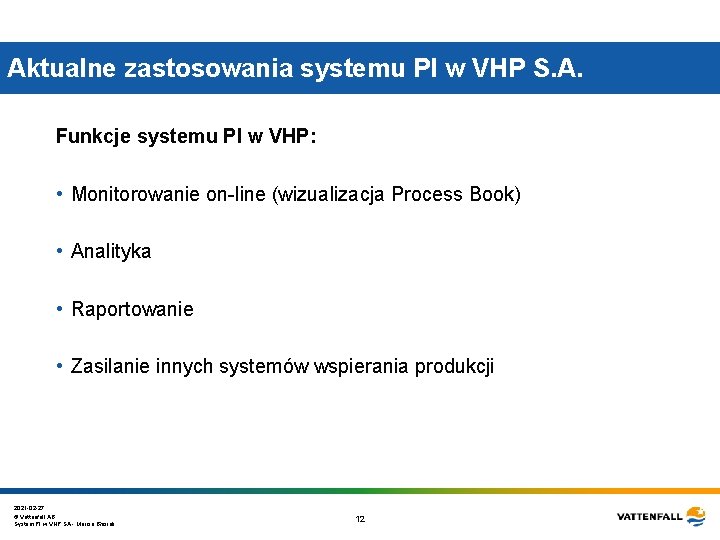

Aktualne zastosowania systemu PI w VHP S. A. Funkcje systemu PI w VHP: • Monitorowanie on-line (wizualizacja Process Book) • Analityka • Raportowanie • Zasilanie innych systemów wspierania produkcji 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 12

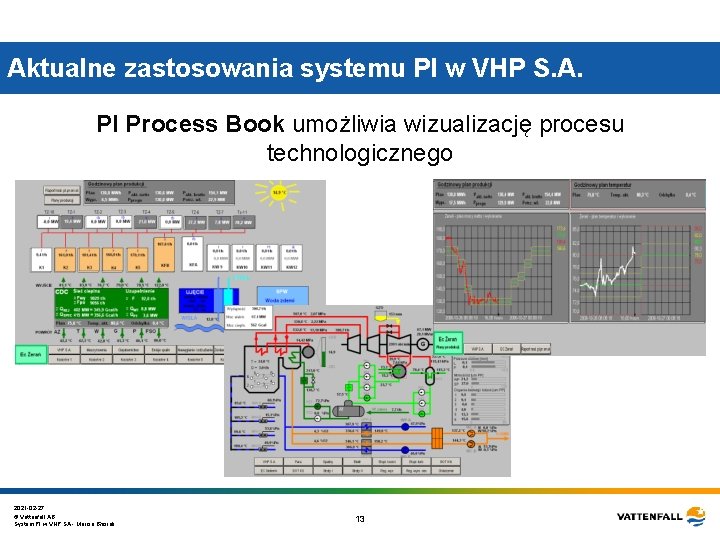

Aktualne zastosowania systemu PI w VHP S. A. PI Process Book umożliwia wizualizację procesu technologicznego 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 13

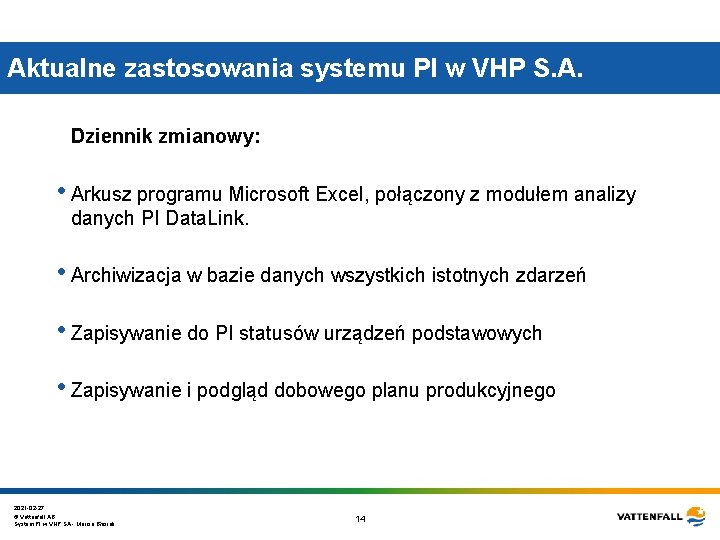

Aktualne zastosowania systemu PI w VHP S. A. Dziennik zmianowy: • Arkusz programu Microsoft Excel, połączony z modułem analizy danych PI Data. Link. • Archiwizacja w bazie danych wszystkich istotnych zdarzeń • Zapisywanie do PI statusów urządzeń podstawowych • Zapisywanie i podgląd dobowego planu produkcyjnego 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 14

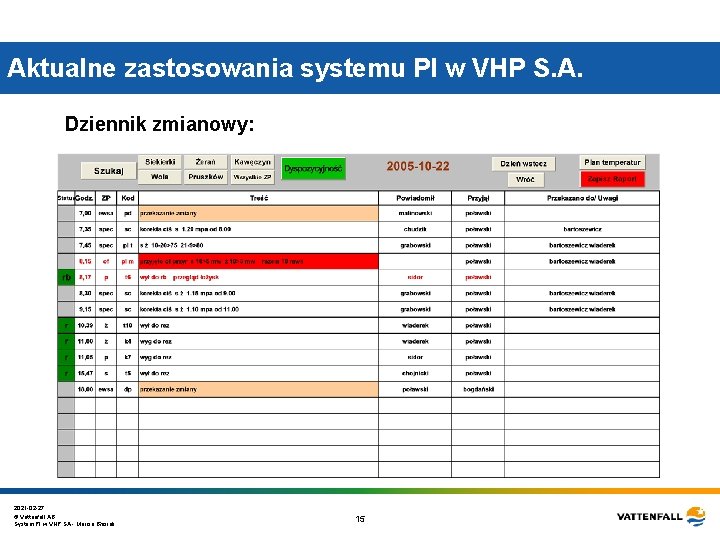

Aktualne zastosowania systemu PI w VHP S. A. Dziennik zmianowy: 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 15

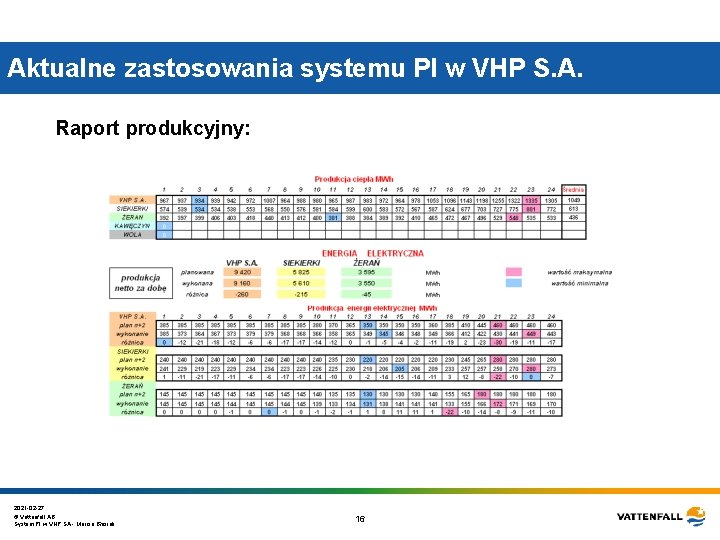

Aktualne zastosowania systemu PI w VHP S. A. Raport produkcyjny: 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 16

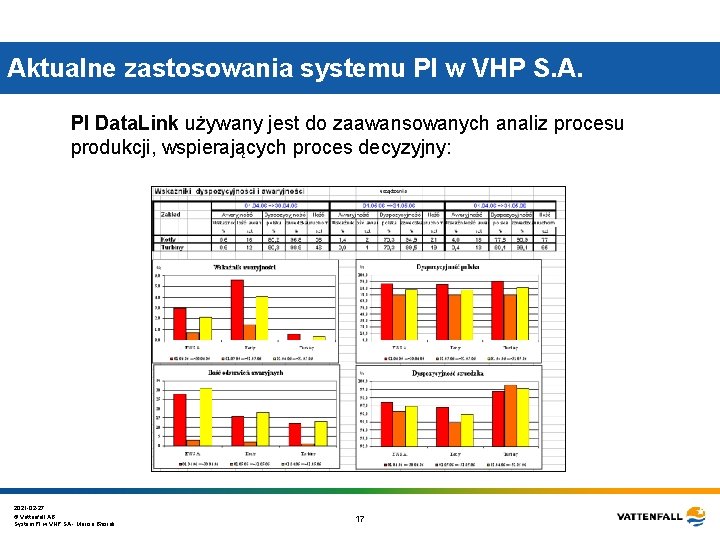

Aktualne zastosowania systemu PI w VHP S. A. PI Data. Link używany jest do zaawansowanych analiz procesu produkcji, wspierających proces decyzyjny: 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 17

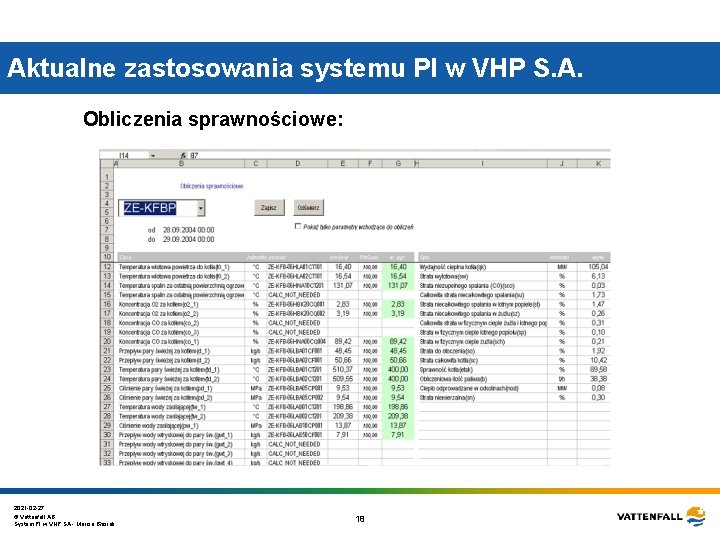

Aktualne zastosowania systemu PI w VHP S. A. Obliczenia sprawnościowe: 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 18

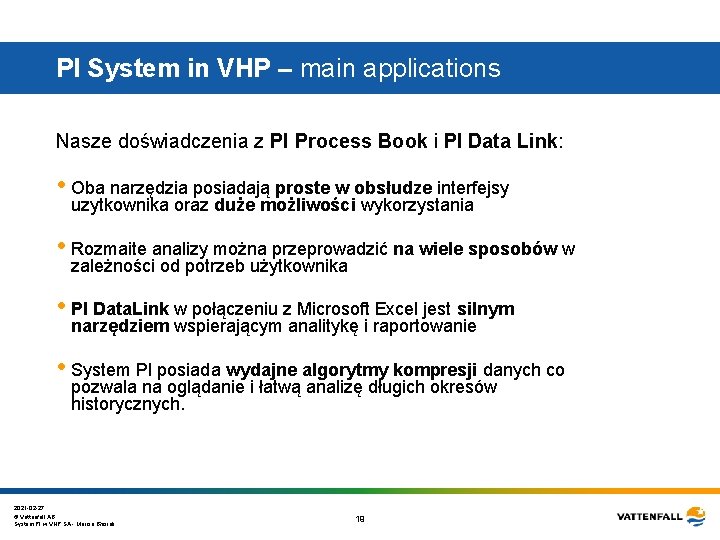

PI System in VHP – main applications Nasze doświadczenia z PI Process Book i PI Data Link: • Oba narzędzia posiadają proste w obsłudze interfejsy uzytkownika oraz duże możliwości wykorzystania • Rozmaite analizy można przeprowadzić na wiele sposobów w zależności od potrzeb użytkownika • PI Data. Link w połączeniu z Microsoft Excel jest silnym narzędziem wspierającym analitykę i raportowanie • System PI posiada wydajne algorytmy kompresji danych co pozwala na oglądanie i łatwą analizę długich okresów historycznych. 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 19

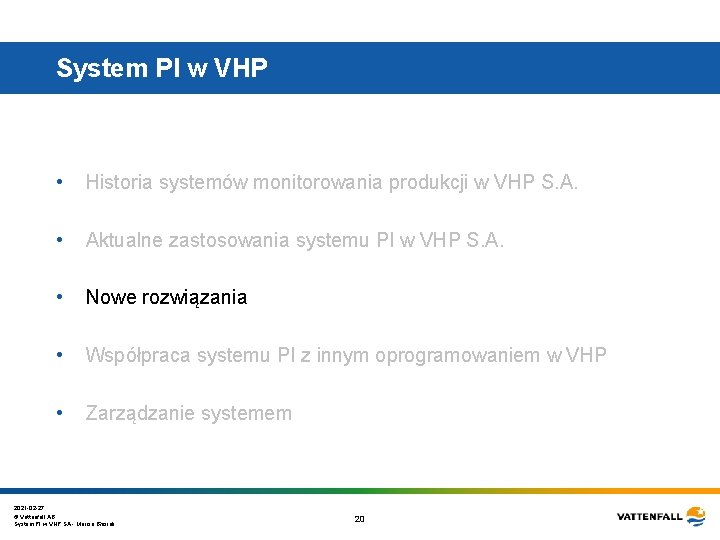

System PI w VHP • Historia systemów monitorowania produkcji w VHP S. A. • Aktualne zastosowania systemu PI w VHP S. A. • Nowe rozwiązania • Współpraca systemu PI z innym oprogramowaniem w VHP • Zarządzanie systemem 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 20

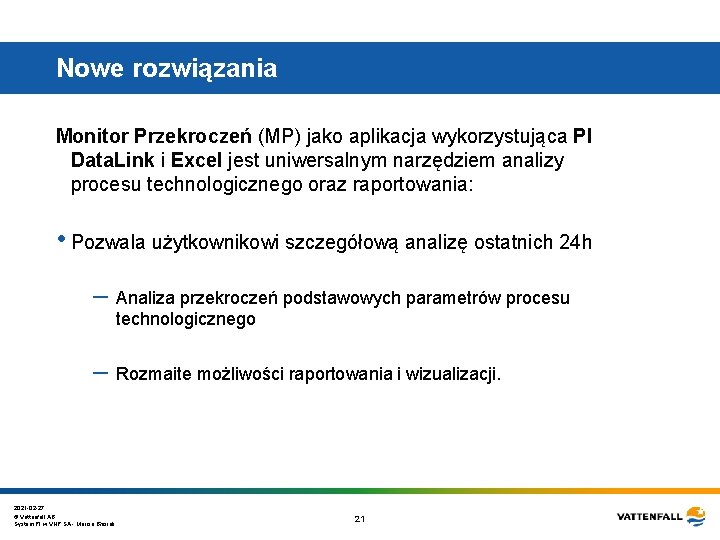

Nowe rozwiązania Monitor Przekroczeń (MP) jako aplikacja wykorzystująca PI Data. Link i Excel jest uniwersalnym narzędziem analizy procesu technologicznego oraz raportowania: • Pozwala użytkownikowi szczegółową analizę ostatnich 24 h – Analiza przekroczeń podstawowych parametrów procesu technologicznego – Rozmaite możliwości raportowania i wizualizacji. 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 21

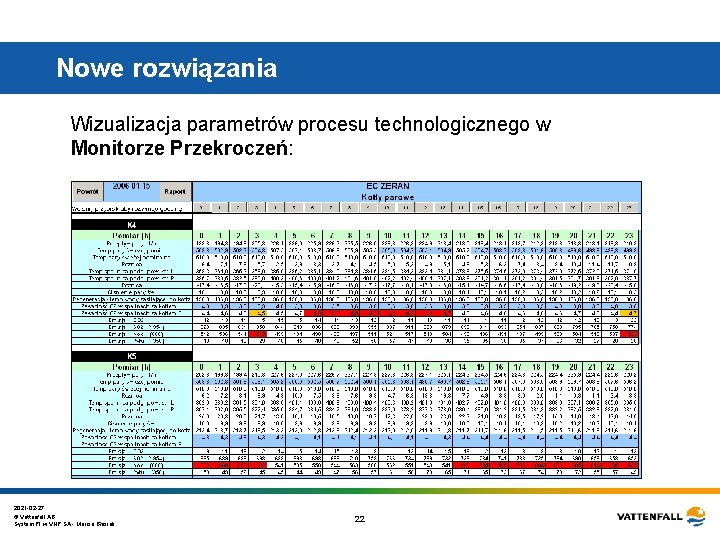

Nowe rozwiązania Wizualizacja parametrów procesu technologicznego w Monitorze Przekroczeń: 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 22

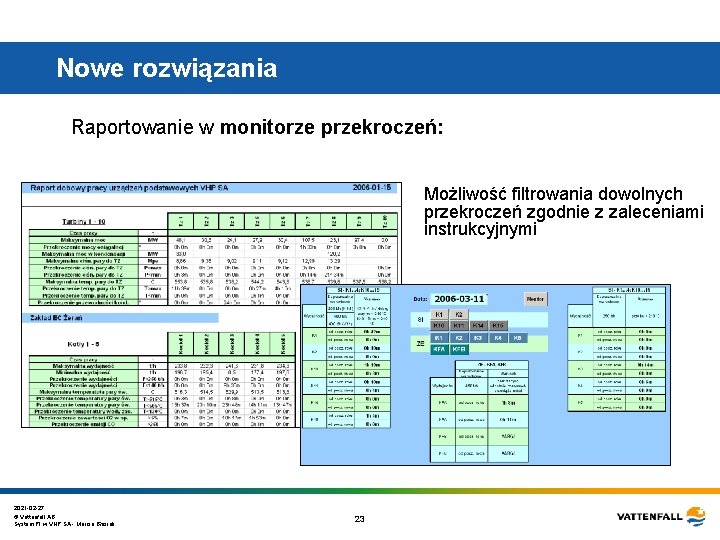

Nowe rozwiązania Raportowanie w monitorze przekroczeń: Możliwość filtrowania dowolnych przekroczeń zgodnie z zaleceniami instrukcyjnymi 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 23

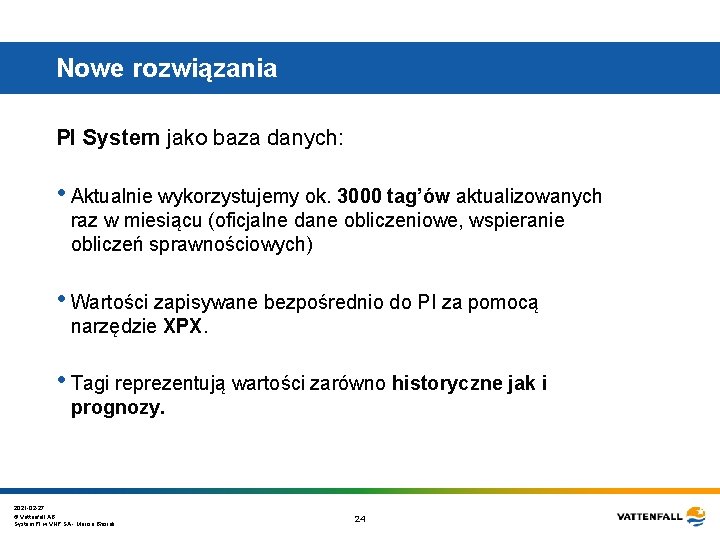

Nowe rozwiązania PI System jako baza danych: • Aktualnie wykorzystujemy ok. 3000 tag’ów aktualizowanych raz w miesiącu (oficjalne dane obliczeniowe, wspieranie obliczeń sprawnościowych) • Wartości zapisywane bezpośrednio do PI za pomocą narzędzie XPX. • Tagi reprezentują wartości zarówno historyczne jak i prognozy. 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 24

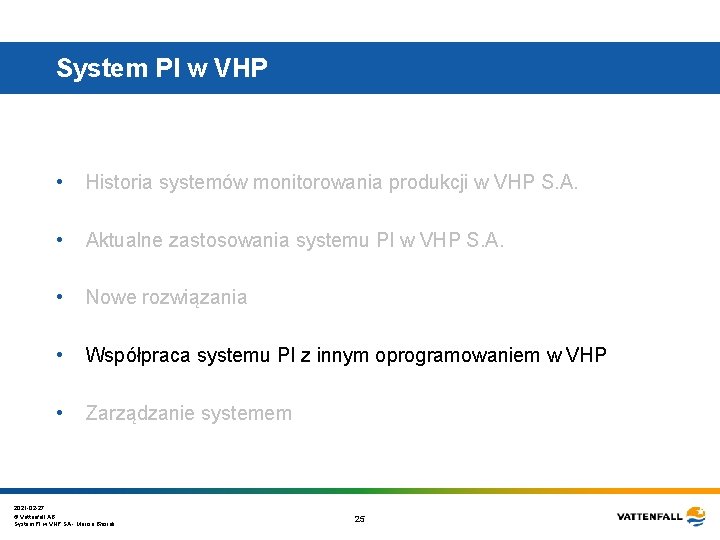

System PI w VHP • Historia systemów monitorowania produkcji w VHP S. A. • Aktualne zastosowania systemu PI w VHP S. A. • Nowe rozwiązania • Współpraca systemu PI z innym oprogramowaniem w VHP • Zarządzanie systemem 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 25

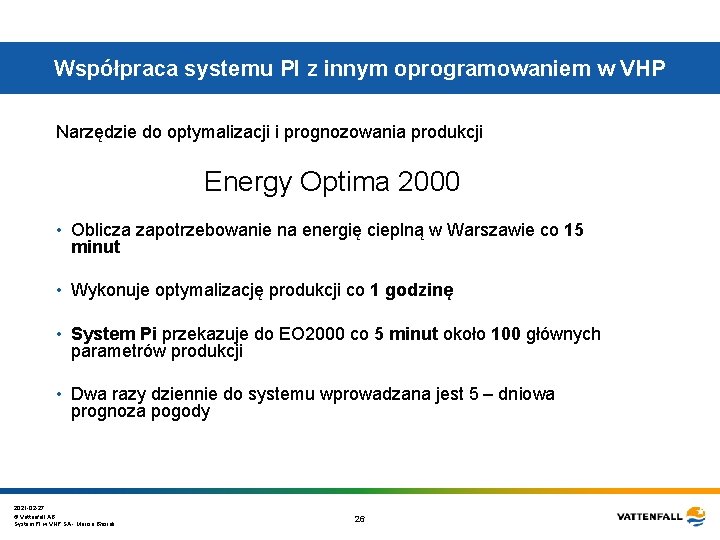

Współpraca systemu PI z innym oprogramowaniem w VHP Narzędzie do optymalizacji i prognozowania produkcji Energy Optima 2000 • Oblicza zapotrzebowanie na energię cieplną w Warszawie co 15 minut • Wykonuje optymalizację produkcji co 1 godzinę • System Pi przekazuje do EO 2000 co 5 minut około 100 głównych parametrów produkcji • Dwa razy dziennie do systemu wprowadzana jest 5 – dniowa prognoza pogody 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 26

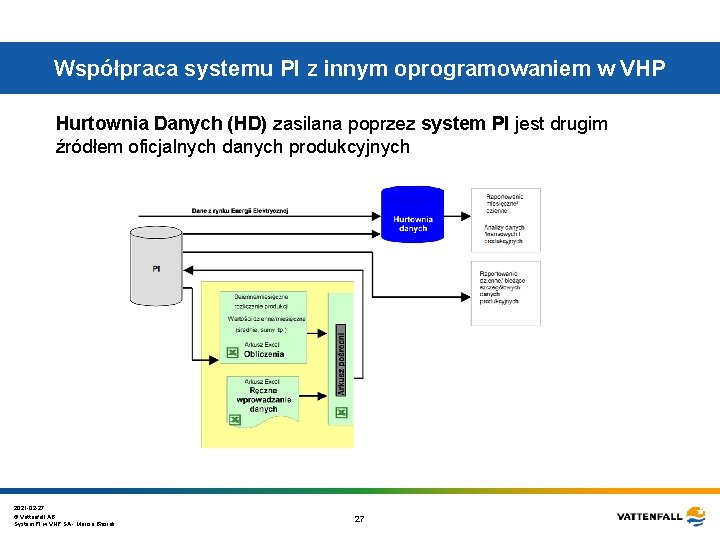

Współpraca systemu PI z innym oprogramowaniem w VHP Hurtownia Danych (HD) zasilana poprzez system PI jest drugim źródłem oficjalnych danych produkcyjnych 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 27

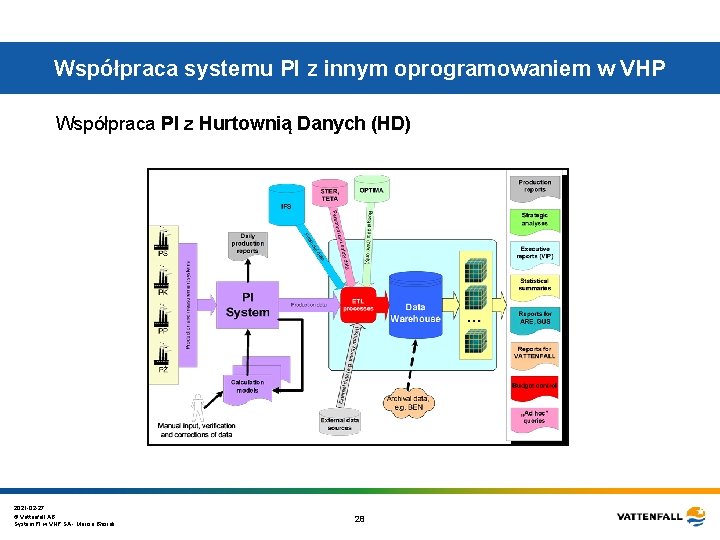

Współpraca systemu PI z innym oprogramowaniem w VHP Współpraca PI z Hurtownią Danych (HD) 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 28

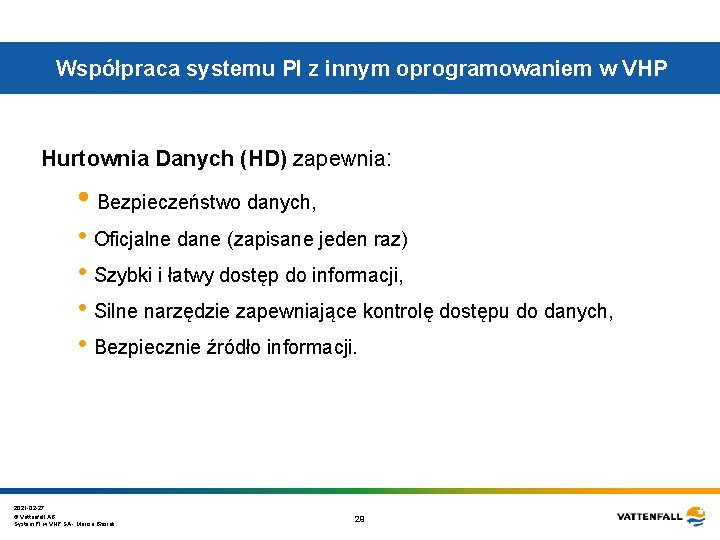

Współpraca systemu PI z innym oprogramowaniem w VHP Hurtownia Danych (HD) zapewnia: • Bezpieczeństwo danych, • Oficjalne dane (zapisane jeden raz) • Szybki i łatwy dostęp do informacji, • Silne narzędzie zapewniające kontrolę dostępu do danych, • Bezpiecznie źródło informacji. 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 29

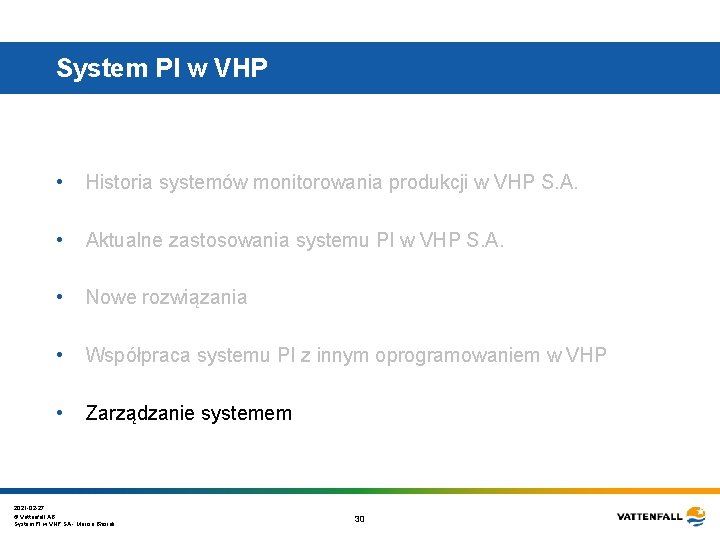

System PI w VHP • Historia systemów monitorowania produkcji w VHP S. A. • Aktualne zastosowania systemu PI w VHP S. A. • Nowe rozwiązania • Współpraca systemu PI z innym oprogramowaniem w VHP • Zarządzanie systemem 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 30

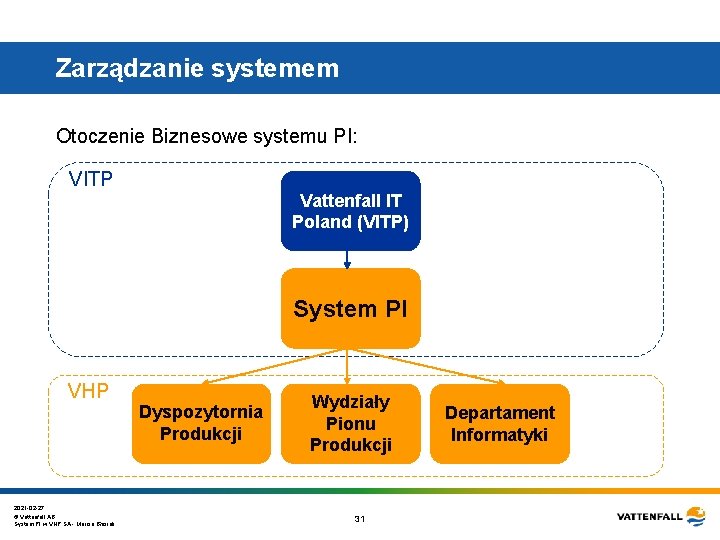

Zarządzanie systemem Otoczenie Biznesowe systemu PI: VITP Vattenfall IT Poland (VITP) System PI VHP Dyspozytornia Produkcji Wydziały Pionu Produkcji 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 31 Departament Informatyki

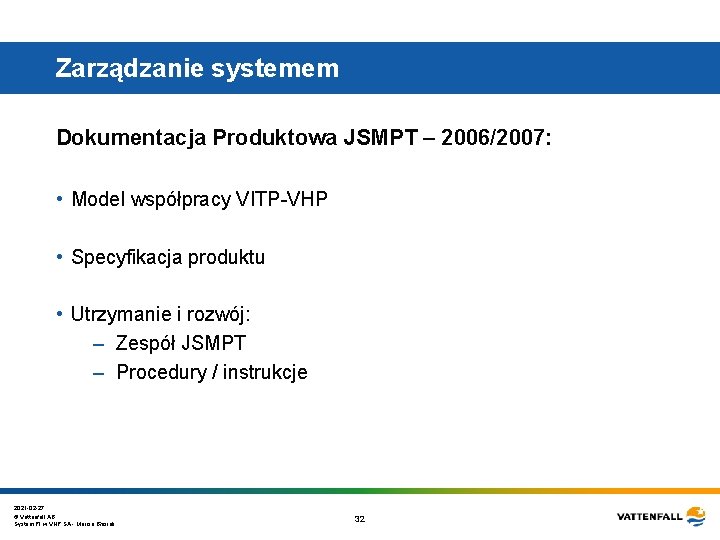

Zarządzanie systemem Dokumentacja Produktowa JSMPT – 2006/2007: • Model współpracy VITP-VHP • Specyfikacja produktu • Utrzymanie i rozwój: – Zespół JSMPT – Procedury / instrukcje 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 32

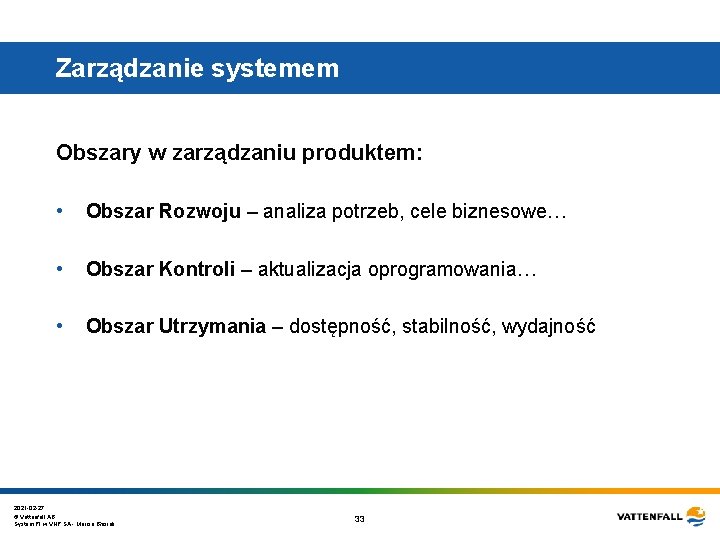

Zarządzanie systemem Obszary w zarządzaniu produktem: • Obszar Rozwoju – analiza potrzeb, cele biznesowe… • Obszar Kontroli – aktualizacja oprogramowania… • Obszar Utrzymania – dostępność, stabilność, wydajność 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 33

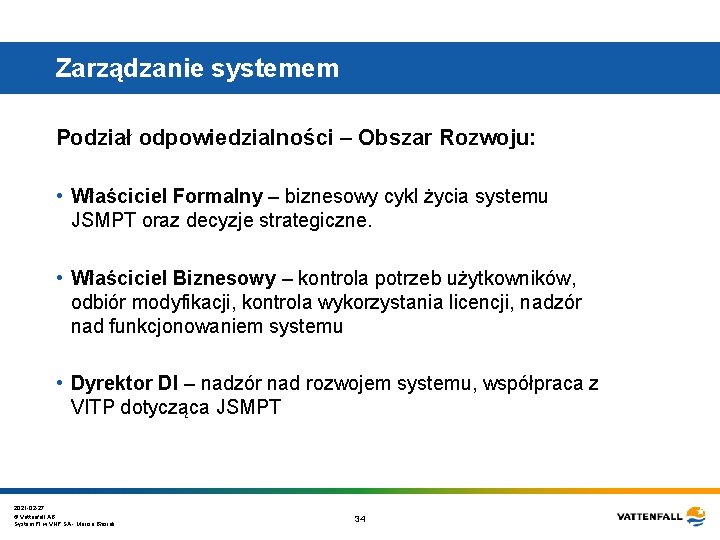

Zarządzanie systemem Podział odpowiedzialności – Obszar Rozwoju: • Właściciel Formalny – biznesowy cykl życia systemu JSMPT oraz decyzje strategiczne. • Właściciel Biznesowy – kontrola potrzeb użytkowników, odbiór modyfikacji, kontrola wykorzystania licencji, nadzór nad funkcjonowaniem systemu • Dyrektor DI – nadzór nad rozwojem systemu, współpraca z VITP dotycząca JSMPT 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 34

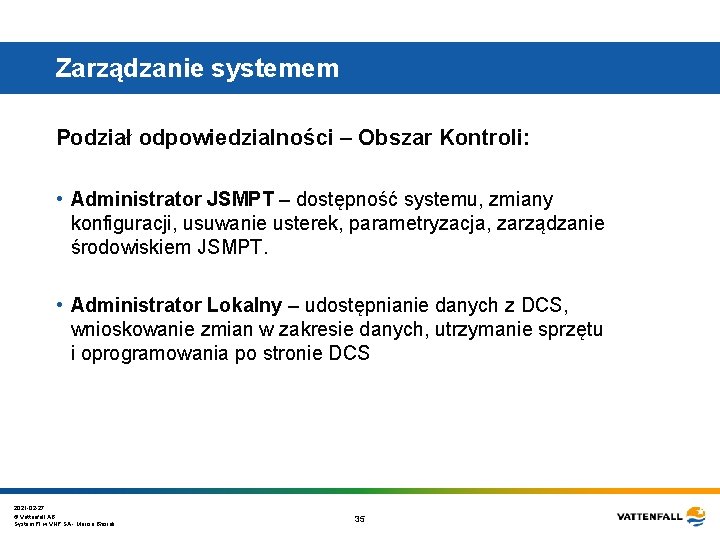

Zarządzanie systemem Podział odpowiedzialności – Obszar Kontroli: • Administrator JSMPT – dostępność systemu, zmiany konfiguracji, usuwanie usterek, parametryzacja, zarządzanie środowiskiem JSMPT. • Administrator Lokalny – udostępnianie danych z DCS, wnioskowanie zmian w zakresie danych, utrzymanie sprzętu i oprogramowania po stronie DCS 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 35

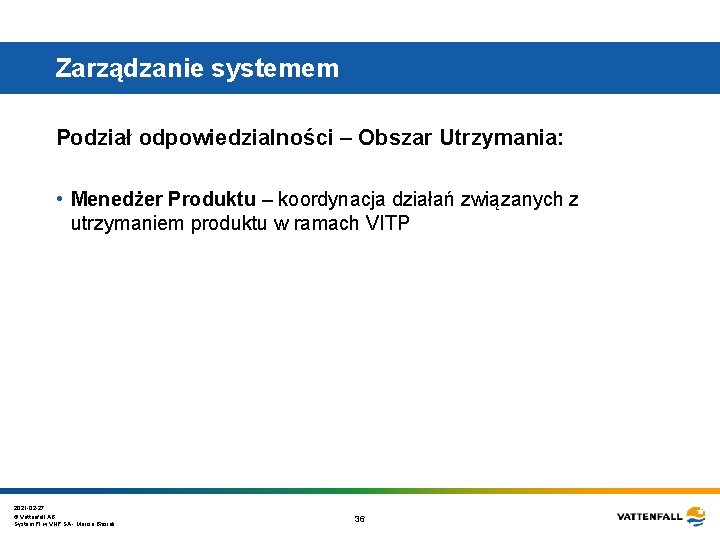

Zarządzanie systemem Podział odpowiedzialności – Obszar Utrzymania: • Menedżer Produktu – koordynacja działań związanych z utrzymaniem produktu w ramach VITP 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 36

System PI w Vattenfall Heat Poland S. A. Atualne zastosowanie i możliwości rozwoju Dziękuję za uwagę Marcin Błasiak Dyspozytornia Produkcji Maj 2007 2021 -02 -27 © Vattenfall AB System PI w VHP SA - Marcin Błasiak 37 Zegrze –
