Sun SPARC Enterprise M 5000 Revision History Revision V 1. 0 M 5000 Author JH Kim Date 2007. 5. 7 Description of Changes or Status 최초 버전 1 Approved By JH Kim © 2007 Sun Microsystems Korea, Ltd

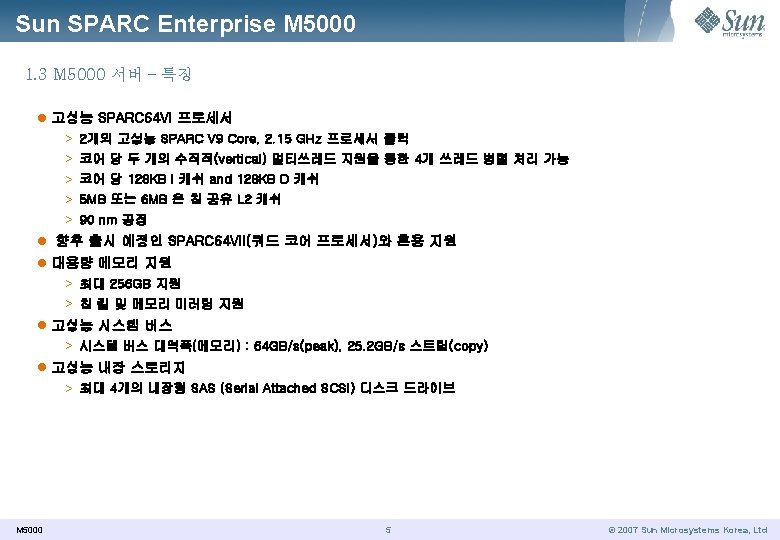

CONTENTS 1. Sun SPARC Enterprise M 5000 1. 1 M 5000 개관 1. 2 M 5000 SPEC 요약 1. 3 M 5000 특징 1. 4 M 5000 시스템 뷰 1. 5 M 5000 시스템 아키텍처 1. 6 M 5000 시스템 구성요소 1. 7 M 5000 RAS 특징 1. 8 M 5000 도메인(파티션) 기능 1. 9 M 5000 Sun. MC 3. 6. 1 1. 8 Sun 서버 제품 라인

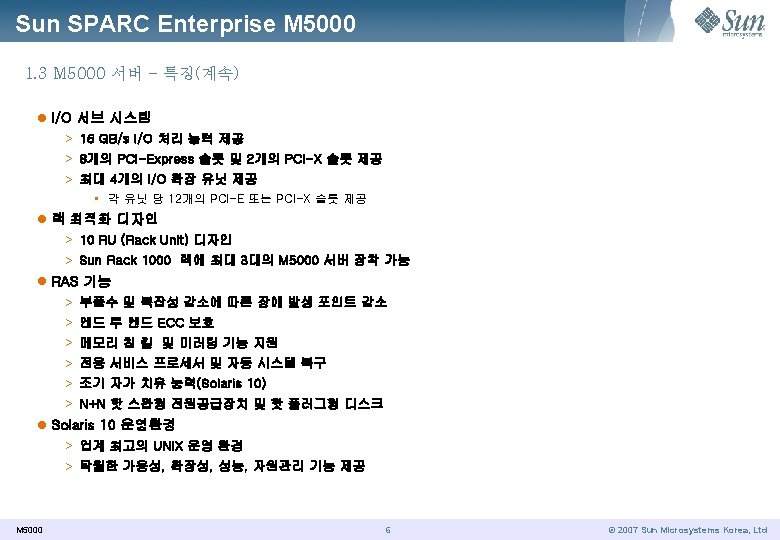

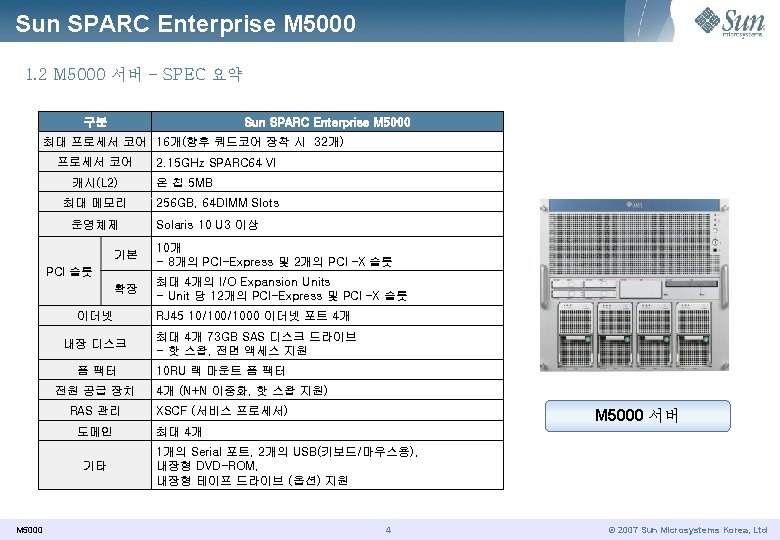

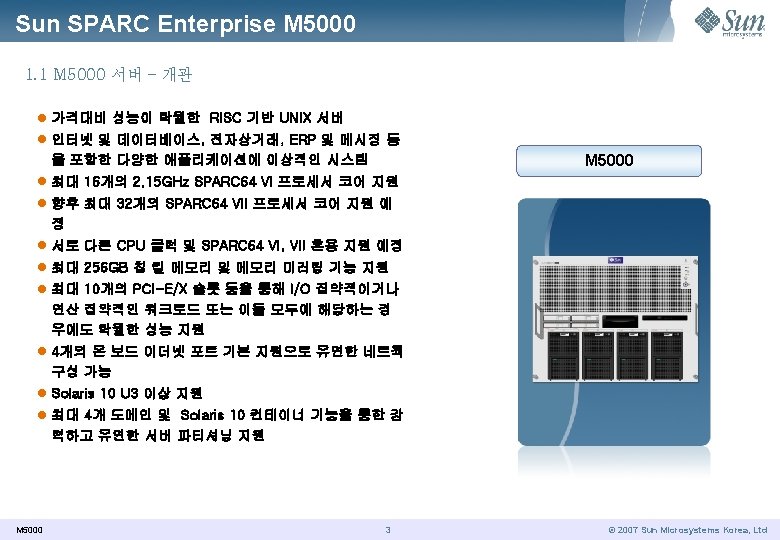

Sun SPARC Enterprise M 5000 1. 4 M 5000 서버 - 시스템 뷰 (전/후면) M 5000 7 © 2007 Sun Microsystems Korea, Ltd

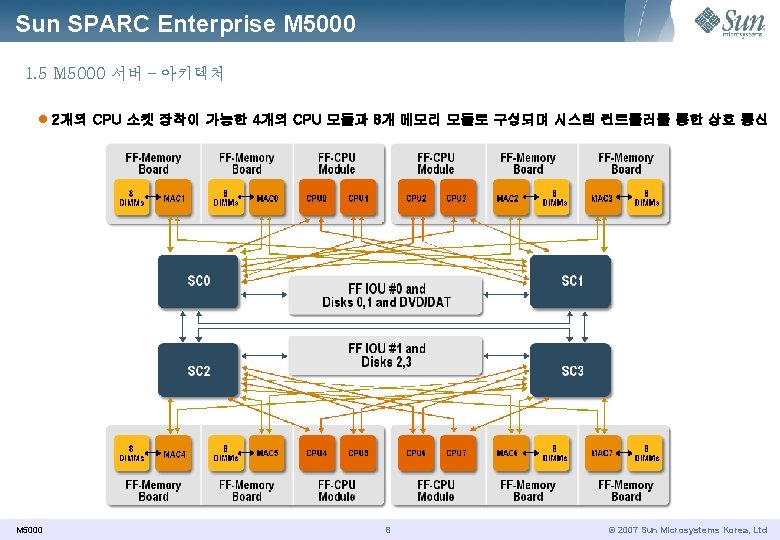

Sun SPARC Enterprise M 5000 1. 5 M 5000 서버(계속) – 아키텍처(계속) l I/O 는 2개의 IOU, 각 IOU 별로 4개의 PCI-E 및 1개의 PCI-X 슬롯으로 구성 M 5000 9 © 2007 Sun Microsystems Korea, Ltd

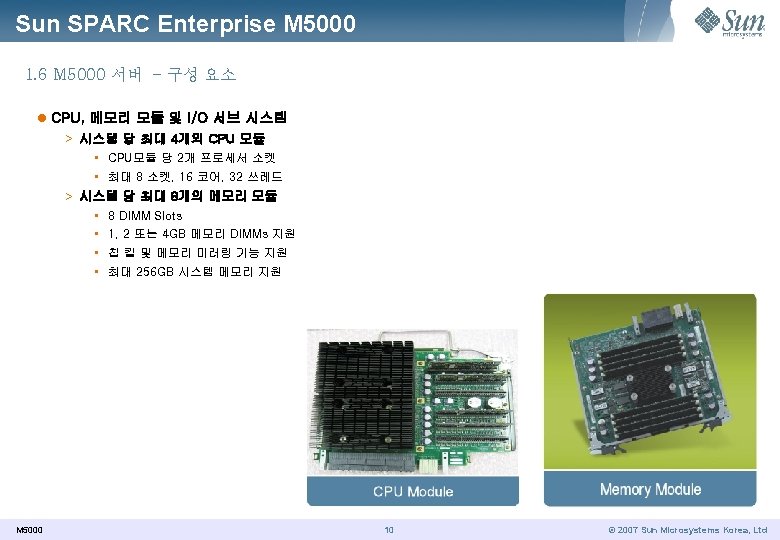

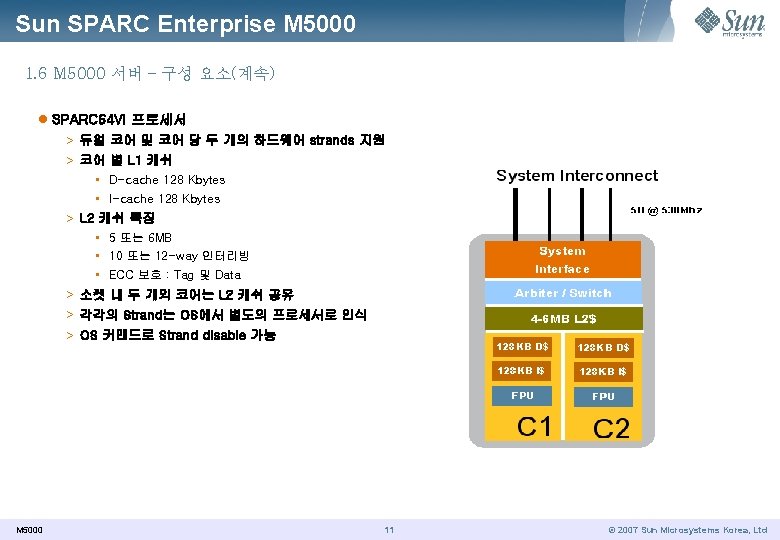

Sun SPARC Enterprise M 5000 1. 6 M 5000 서버 – 구성 요소(계속) l I/O 서브 시스템 > 16 GB/s I/O 대역폭 > 내장형 컨트롤러 • • 4개의 RJ 45 10/1000 이더넷 DVD, DAT(옵션) 지원 2개의 RS-232 X/RS 423 Serial 포트(DB 25) 최대 4개의 SAS 디스크 드라이버 지원 > 10개의 핫 플러그 슬롯 • 8개의 PCI-E 8 x 슬롯 및 2개의 PCI-X 133 MHz 슬롯 • 64비트 • PCI Cassette 지원 M 5000 12 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 5000 1. 6 M 5000 서버 – 구성 요소(계속) l PCI – Express 및 PCI/PCI-X 비교 > PCI 및 PCI-X는 공유 버스 형태로 상호 호환 > PCI-Express는 스위치 형 버스로 대역폭 보장이 용이 기술 PCI-X M 5000 버스 속도 버스 폭 대역폭 비고 33 MHz 32 bit 133 MB/s 공유 버스 33 MHz 64 bit 266 MB/s 66 MHz 32 bit 266 MB/s 66 MHz 64 bit 532 MB/s 66 MHz 64 bit 512 MB/s 100 MHz 64 bit 800 MB/s 133 MHz 64 bit 266 MHz 64 bit 기술 Lane 대역폭 X 1 4 Gbps(500 MB/s) X 2 8 Gbps(1 GB/s) X 4 16 Gbps(2 GB/s) X 8 32 Gbps(4 GB/s) X 12 48 Gbps(6 GB/s) 1 GB/s X 16 64 Gbps(8 GB/s) 2 GB/s X 32 128 Gbps(16 GB/s) PCI-E 비고 스위치 형 버스 (포인트 to 포인트) 공유 버스 13 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 5000 1. 6 M 5000 서버 – 구성 요소(계속) l 지원 PCI-E, X 카드 > > > > > DC multi-functional base IO card(IOUA) Dual 4 GB Fiber Channel Network Adapter – Ro. HS-6 compliant Single 4 GB Fiber Channel Network Adapter – Ro. HS-6 compliant Dual Channel Ultra 320 differential SCSI adapter – Ro. HS-6 compliant Dual Port 1 GB Ethernet (MMF) Dual Port 1 GB Ethernet (UTP) Dual Port 10 GB Ethernet 10 Gb SR Transceiver for 10 Gb. E card 10 Gb LR Transceiver for 10 Gb. E card Quad GB Ethernet Crypto Accelerator 6000 XVR-200 2 D Entry Level Graphics Fiber interface card for External IO Expansion Unit Single 4 GB Fiber Channel Network Adapter – Ro. HS-6 compliant Dual 4 GB Fiber Channel Network. Adapter – Ro. HS-6 compliant * PCI-X 카드는 I/O Expansion Unit을 통해 지원 M 5000 14 © 2007 Sun Microsystems Korea, Ltd

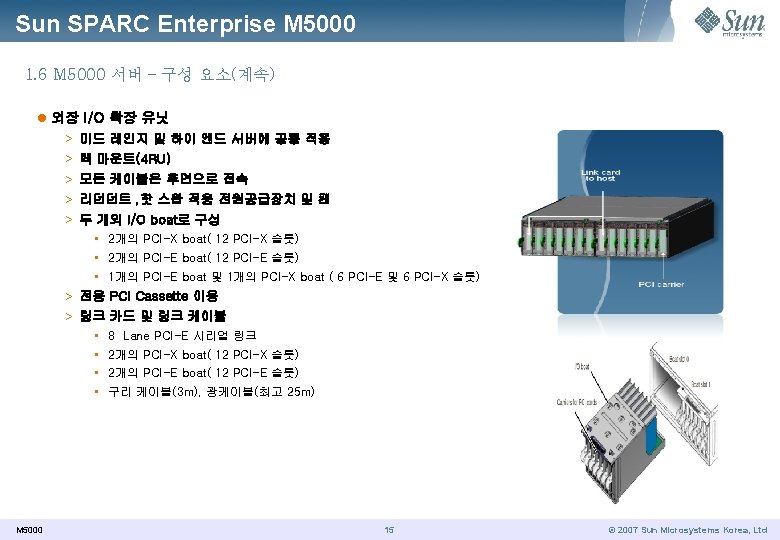

Sun SPARC Enterprise M 5000 1. 6 M 5000 서버 – 구성(계속) l 외장 I/O 확장 유닛 > 시스템 I/O 유닛당 2개의 확장 유닛 > M 4000 : 최대 2개의 I/O 확장 유닛, 최대 25 슬롯 > M 5000 : 최대 4개의 I/O 확장 유닛, 최대 50 슬롯 Max I/O Boxes Max PCI Slots Remarks M 4000 2 25 1 IOU x 25 slots M 5000 4 50 2 IOU x 25 slots Notes-1: As for 12 slots per IO-Box, either PCIe or PCI-X can be selected in 6 slots. M 5000 16 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 5000 1. 6 M 5000 서버 – 구성 요소(계속) l 외장 I/O 확장 유닛(계속) > 내장형 FC-AL 컨트롤러는 FC-AL LOOP A를 제어 > 두 번째 옵션 PCI FC-AL 컨트롤러는 FC-AL LOOP B 를 지원하기 위해 추가 M 5000 17 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 5000 1. 6 M 5000 서버 - 구성 요소(계속) l 지원 스토리지 및 백업 시스템 > Disk Arrays and Storage Devices • Sun Storage. Tek SE D 240, FLX 280 (D 280), 2510, 2530, 2540, 3120, 3320, 3510 FC, 3511 FC, 5210, 5320, 6140, 6540 (FLX 380), 6920, 9910, 9960, 9970, 9985, 9990 • EMC Symmetrix DMX-3 product family > Internal Boot Devices • Sun 73 GB 10 K RPM 2. 5? SAS HDD > External Boot Devices • Sun Storage. Tek 3 X 00, 5 X 00, 6 X 00, and 9 X 00 > Tape Drives and Libraries • Libraries : Sun Storage. Tek SL 8500 Modular Library System, SL 500, C 4 Tape Library, L 1400 M libraries, L 180/700 e, LTO Rackmount, DAT 72 Rackmount, SDLT Rackmount, LTO Desktop, DAT 72 Desktop (both SCSI and USB), SDLT 600 Desktop, SDLT 320 Desktop, Sun Stor. Edge C 2 autoloader, Legacy Storage. Tek L 20/40/80 • Tape Drives : HP LTO Gen 2, 3, 4 FC/SCSI , IBM LTO 2, 3, 4 FC/SCSI, 9840 B/C FC, T 10000 2/4 Gb FC, SDLT 600 FC/SCSI, DLTS 4 FC/SCSI, DAT 72, SDLT 320 SCSI M 5000 18 © 2007 Sun Microsystems Korea, Ltd

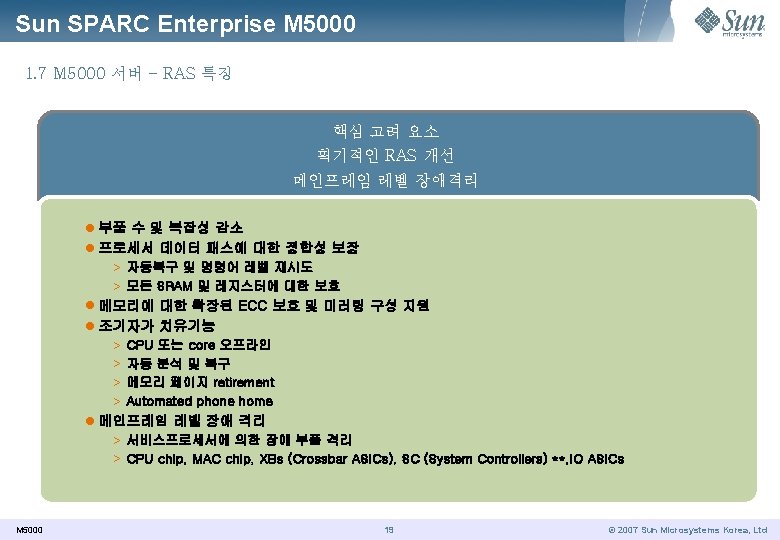

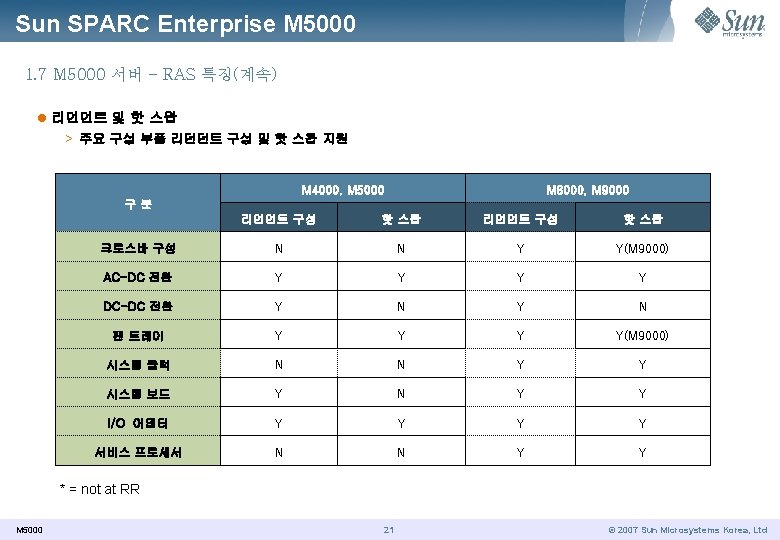

Sun SPARC Enterprise M 5000 1. 7 M 5000 서버 - RAS 특징(계속) M 5000 20 © 2007 Sun Microsystems Korea, Ltd

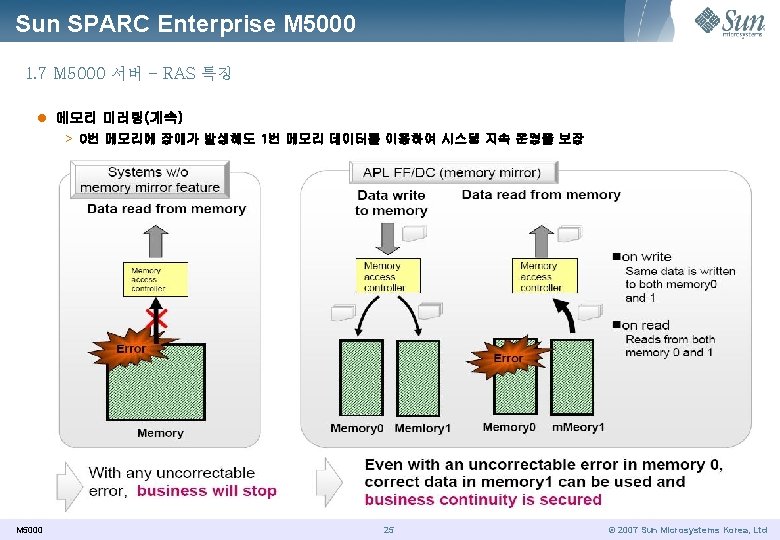

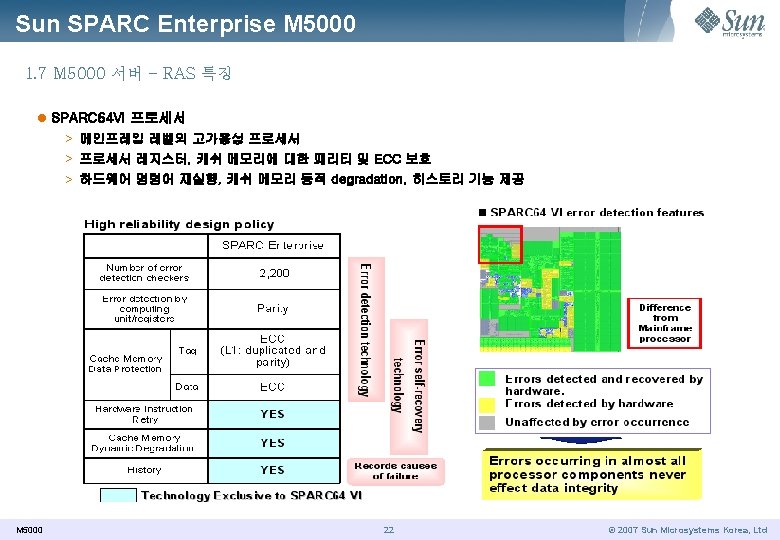

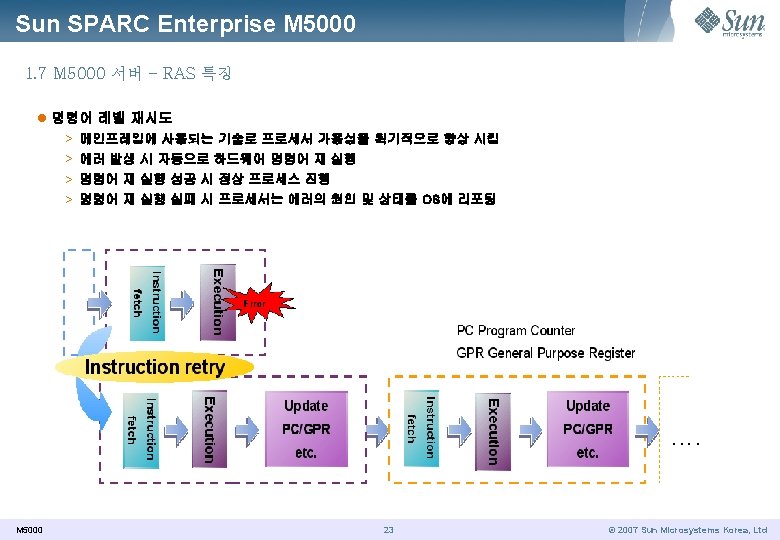

Sun SPARC Enterprise M 5000 1. 7 M 5000 서버 RAS 특징 l 메모리 미러링 > M 5000 서버는 4개 메모리 DIMMs 단위의 미러링을 통해 시스템 가용성을 획기적으로 높임 M 5000 24 © 2007 Sun Microsystems Korea, Ltd

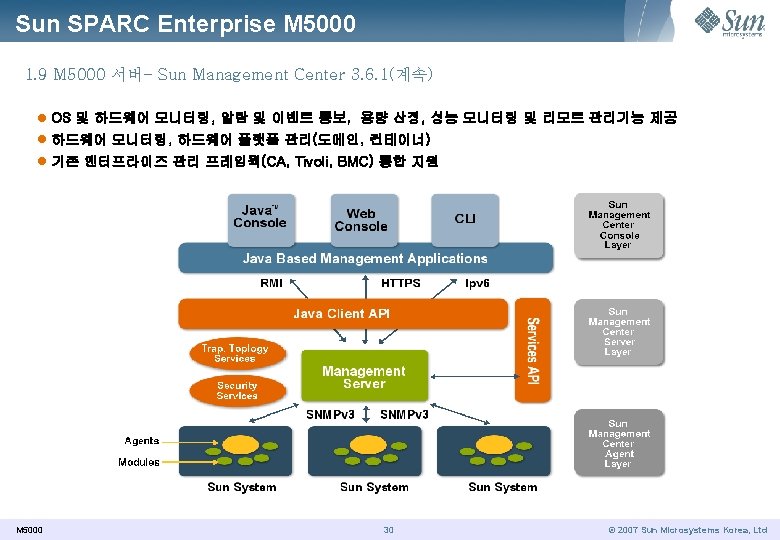

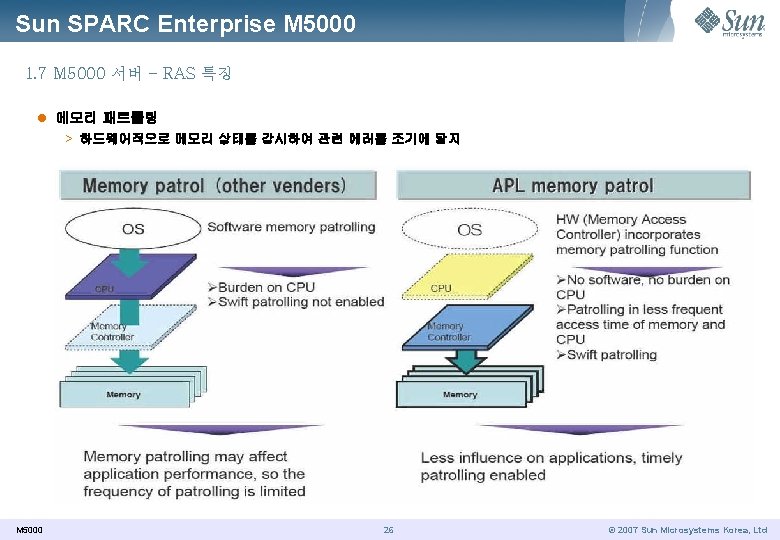

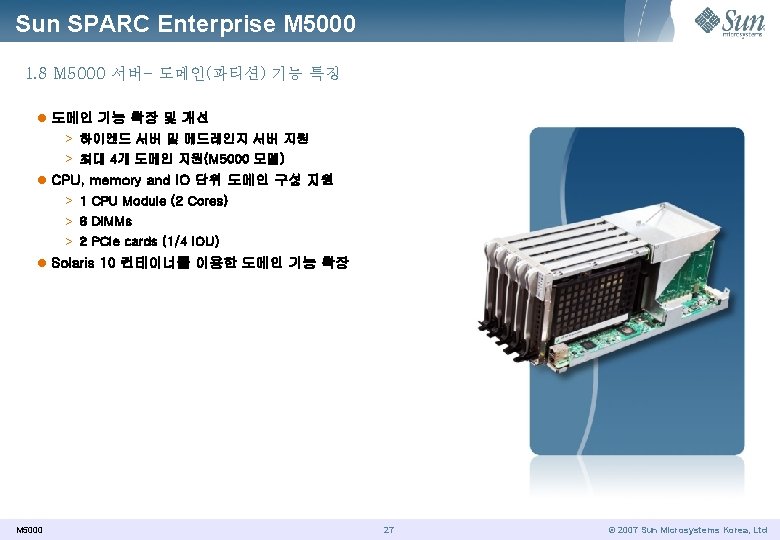

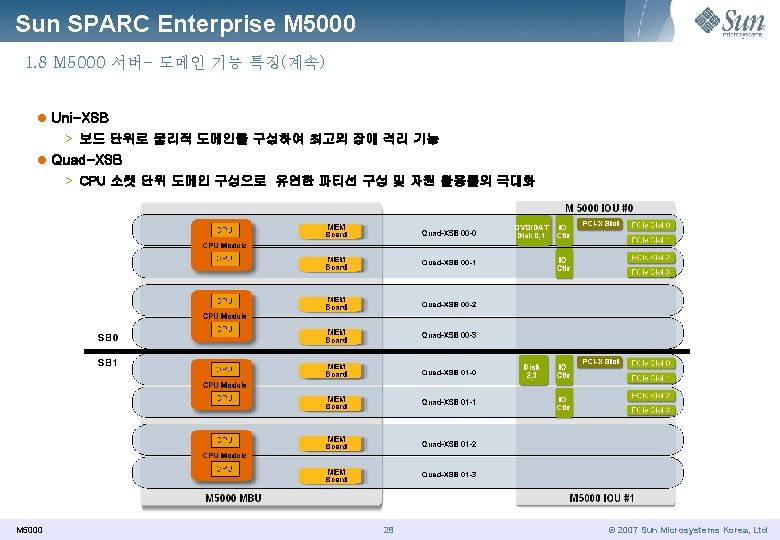

Sun SPARC Enterprise M 5000 1. 9 M 5000 서버- Sun Management Center (Sun. MC) 3. 6. 1 l 서버에 대한 심층적인 모니터링 및 관리 기능 제공 M 5000 29 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 5000 1. 10 Sun 서버 제품 라인업 M 5000 31 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 5000 1. 10 Sun 서버 제품 라인업(계속) M 5000 T 1000 T 2000 Processor Socket Ultra. SPARC T 1 1. 0 GHz, 3 MB L 2$ Max 1 (8 core / 32 threads) Ultra. SPARC T 1 1. 0, 1. 2, 1. 4 GHz, 3 MB L 2$ Max 1 (8 core / 32 threads) Memory Max 32 GB 8 DIMM Slots (DDR 2, Extended ECC) Max 64 GB 16 DIMM Slots (DDR 2, Extended ECC) Internal Disks Max 1 (3. 5” SATA) or Max 2 (2. 5” SAS) Max 4 (2. 5” SAS) Removable Media None 1 x DVD-ROM/CD-RW On-Board I/O 4 x 10/100/1000 Ethernet PCI Slots 1 x PCI-E, (low-profile) 3 x PCI-E, 2 x PCI-X (low-profile) Enclosure 1 RU 2 RU Redundant Parts Disk, PSU, Fan Hot-Swappable Parts None Disk, PSU, Fan Power Options 1 x 300 W 2 x 450 W Remote Management ALOM 32 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 5000 1. 10 Sun 서버 제품 라인업(계속) M 4000 M 5000 Processor Socket SPARC 64 VI 2. 15 GHz, 5 MB L 2$ Max 4 (8 core) SPARC 64 VI 2. 15 GHz, 5 MB L 2$ Max 8 (16 Core) Memory Max 128 GB 32 DIMM Slots (ECC, Chip-kill, Mirror) Max 256 GB 64 DIMM Slots (ECC, Chip-Kill, Mirror) Internal Disks Max 2 (2. 5” SAS) Max 4 (2. 5” SAS) Removable Media DVD, DAT On-Board I/O 2 Gb. E Ports 4 Gb. E Ports PCI Slots 4 PCI-E, 1 PCI-X (all hot plug) 8 PCI-E, 2 PCI-X (all hot plug) External I/O Expansion Yes (2) Yes (4) Enclosure 6 U 10 U Redundant Parts Disk, PSU, Fan Power Options 1 -Phase 1+1 Cables 1 -Phase 2+2 Cables Partitioning (supports DR) Max 2 Max 4 RAS Management XSCF (service processor) Hot-Swappable Parts M 5000 33 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 5000 1. 10 Sun 서버 제품 라인업(계속) M 8000 M 9000 -32 M 9000 -64 Processor Socket SPARC 64 VI 2. 28, 2. 4 GHz, 5 -6 MB L 2$ Max 16 (32 Core) SPARC 64 VI 2. 28, 2. 4 GHz, 5 -6 MB L 2$ Max 32 (64 Core) SPARC 64 VI 2. 28, 2. 4 GHz, 5 -6 MB L 2$ Max 64 (128 Core) Memory Max 512 GB 128 DIMM Slots (ECC, Extended ECC, Mirror) Max 1 TB 256 DIMM Slots (ECC, Extended ECC, Mirror) Max 2 TB 512 DIMM Slots (ECC, Extended ECC, Mirror) Internal Disks Max 16 (2. 5” SAS) Max 32 (2. 5” SAS) Max 64 (2. 5” SAS) Removable Media DVD, DAT CMU (System Board), IOUs Max 4 Each Max 8 Each Max 16 Each PCI Slots (on IOU) Max 32 (PCI-E) Max 64 (PCI-E) Max 128 (PCI-E) External I/O Expansion Yes (2 x. IOU) Redundant Parts M 5000 CMU, IOU, XSCF, Clock Board, Disk, PSU, Fan, XB Hot-Swappable Parts CMU, IOU, XSCF, Clock Board, Disk, PSU, Fan Power Options 1 -Phase/3 -Phase/Dual-Grid 1 -phase/3 -Phase/Dual-Grid Partitioning (supports DR) Max 16 Max 24 RAS Management XSCF (Service Processor) CMU, IOU, XSCF, Clock Board, Disk, PSU, Fan, XB 34 © 2007 Sun Microsystems Korea, Ltd
