SKRĘCANIE Janusz Pędziwiatr 1
Uwagi ogólne a) Skręcanie jest niekorzystne dla konstrukcji żelbetowych b) Są różne sytuacje generujące skręcanie - moment skręcający wynikający z warunków równowagi - skręcanie związane z odkształceniami elementów towarzyszących TAK nie liczy się – wystarczy dobrze skonstruować. c) Skręcanie okrążające skręcanie mocno deplanujące NIE 2
Przykłady skręcania w konstrukcjach a) Konstrukcje zakrzywione w planie 3
Niesymetryczny przekrój Niesymetryczne obciążenie Belka podsuwnicowa 4
Istota problemu h b nie ma rys 5
Skręcanie po zarysowaniu Model S-T , kratownica przestrzenna 6
Rozciągany słupek kratownicy – model strzemion przeciętych rysą „liczba” strzemion przeciętych rysą siła w pojedynczym strzemieniu - pole pojedynczej gałązki ! 7
Rozciągane pręty podłużne kratownicy Całkowita siła rozciągająca w prętach podłużnych kratownicy Identyczny schemat dla i Potrzebne sumaryczne pole zbrojenia podłużnego 8
Ściskane krzyżulce betonowe To maksymalna wartość momentu, której przekroczenie prowadziłoby do zmiażdżenia betonu 9

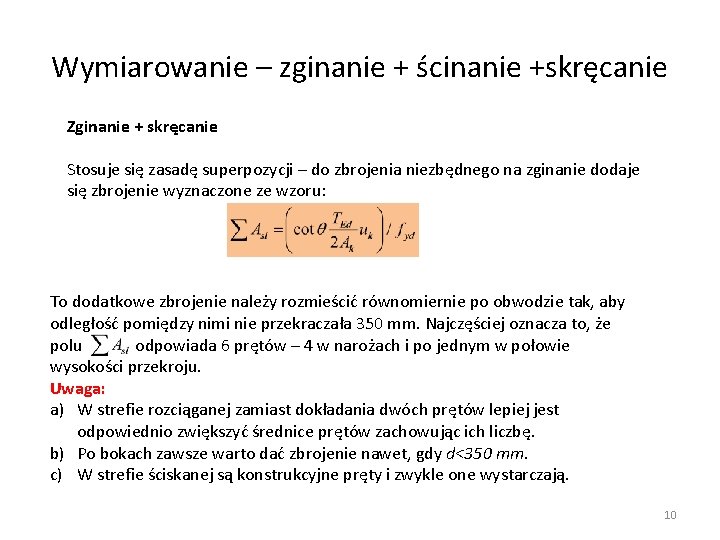

Wymiarowanie – zginanie + ścinanie +skręcanie Zginanie + skręcanie Stosuje się zasadę superpozycji – do zbrojenia niezbędnego na zginanie dodaje się zbrojenie wyznaczone ze wzoru: To dodatkowe zbrojenie należy rozmieścić równomiernie po obwodzie tak, aby odległość pomiędzy nimi nie przekraczała 350 mm. Najczęściej oznacza to, że polu odpowiada 6 prętów – 4 w narożach i po jednym w połowie wysokości przekroju. Uwaga: a) W strefie rozciąganej zamiast dokładania dwóch prętów lepiej jest odpowiednio zwiększyć średnice prętów zachowując ich liczbę. b) Po bokach zawsze warto dać zbrojenie nawet, gdy d<350 mm. c) W strefie ściskanej są konstrukcyjne pręty i zwykle one wystarczają. 10
Ścinanie + skręcanie ścinanie skręcanie Po jednej stronie siły się dodają a po drugiej odejmują. Jeżeli warunek nie jest spełniony, to trzeba zwiększyć wymiary przekroju. Jeżeli warunek nie jest spełniony, to nie trzeba liczyć. Tu liczymy n – liczba gałązek strzemienia 11
