Rysy w konstrukcjach żelbetowych Janusz Pędziwiatr 1

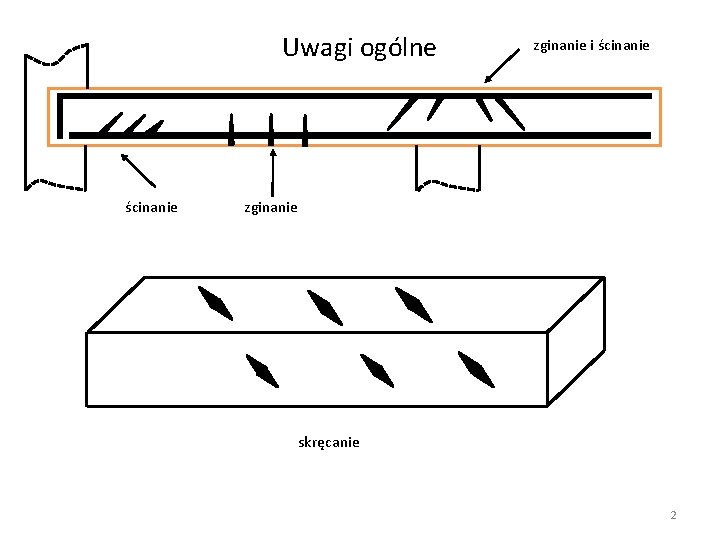

Uwagi ogólne ścinanie zginanie i ścinanie zginanie skręcanie 2
a) Rysy związane są z występowaniem naprężeń rozciągających w betonie b) Przebieg rysy odpowiada trajektorii naprężeń – jej kierunek jest prostopadły do kierunku rozciągania c) Pojawienie się rys jest rzeczą normalną w żelbecie – nie mogą być tylko zbyt szerokie. d) Zarysowanie powoduje właściwe wykorzystanie zbrojenia W złożonych stanach naprężeń zarysowanie następuje wcześniej Przekroczenie wartości lub 3
Obciążenie rysujące Wyznaczanie obciążenia rysującego: a) Układ odkształceń w przekroju odpowiadający danemu typowi wytężenia b) Związki fizyczne – np. prawo Hooke’a c) Warunki równowagi d) Kryterium zarysowania zarysowanie 4
zbrojenie beton a) Do czasu zarysowania rozciąganie przenosi stal i beton. W betonie są mniejsze naprężenia, ale jest go zdecydowanie więcej i przenosi większość siły. b) Po powstaniu rys ( w tym miejscu ) następuje skokowy przyrost naprężeń w stali, bo musi ona przenieść całość siły rozciągającej. c) W obszarach pomiędzy rysami część rozciągania przenosi beton, który jest „zaangażowany” dzięki przyczepności. d) Dalszy wzrost obciążenia (ponad rysujące) jest przenoszony praktycznie przez zbrojenie – beton „dał” już z siebie wszystko. 5
zbrojenie W chwili zarysowania Po dalszym wzroście obciążenia 6
Początkowy rozstaw rys Różnicę sił w stali muszą zrównoważyć siły przyczepności 7
Szerokość rozwarcia rys 8
Kontrola zarysowania Zarysowanie w żelbecie jest rzeczą normalną i prawidłową. Kontroluje się jedynie szerokość rozwarcia – zabezpieczenie przed korozją zbrojenia. a) Graniczna wartość rozwarcia rysy – klasy ekspozycji X 0, XC 1 - 0. 4 mm pozostałe klasy ekspozycji - 0. 3 mm b) Obliczenia statyczne przeprowadza się dla kombinacji obciążeń prawie stałej 0. 3 – mieszkania , biura 0. 6 – powierzchnie handlowe, sale konferencyjne 0. 8 – magazyny c) W obliczeniach zakłada się, że stal i beton pracują sprężyście 9
obliczenia Sprawdzanie stanu granicznego użytkowania polega na obliczeniu i sprawdzeniu warunku dla zginania c – otulenie, - średnica pręta, Kiedyś było w EC 2 – porównaj z ugięciem 10
